静压桩挤土效应预防措施
苏州体育运动学校（二期）
静压桩挤土效应预防
专项技术措施
苏州州二建建筑集团有限公司
2011年7月21日
苏州二建建筑集团有限公司
- 1 - 目 录
一、综合说明
1.1工程概况
1.2编制依据
二、监测目的及监测项目
2.1监测目的
2.2监测项目
三、 控制点布设
四、监测方法
五、监测测点的埋设
六、监测精度及所采取的措施
6.1监测精度
6.2技术措施
七、监测频率及监测预警
7.1.监测频率
7.2.预警值
八、挤土效应应急措施
九、监测人员安排及数据传递方式
十、监测点平面布置图
苏州二建建筑集团有限公司
- 2 - 一、综合说明
1.1工程概况
1. 工程名称：苏州体育运动学校（二期）
2. 工程地点：苏州相城区苏虞张公路旁
3. 建设单位：苏州体育运动学校
4. 场地情况：场地原为学校的绿化地，现已平整为施工用地，地势较平坦，场外道路环绕，交通较为便利，本工程±0.00相当黄海高程3.00m。
5. 工程内容及规模：本工程桩基管桩型号采用江苏省结构标准图集《预应力混凝土管桩》（苏G03-2002），具体桩型、桩顶标高、单桩承载力及桩数等详见下表；
6.场地地质条件：
勘察表明：场地自然地面以下来40.45m以内的土层按其沉积环境、成因类型以及土的工程地质性质，自上而下分为9个工程地质层，其中第（4）层分为2个亚层，并包含一个透镜体层，第（3）层分为3个亚层，分层描述如下： 房号 序号 桩型 桩长（米） 数量(根) 数量（米） 合计（米）
公
寓
楼 1 PHC-500(100)-AB 30 184 5520
5613
2 PHC-500(100)-AB 31 3 93
射
击
馆 1 PHC-500(100)-AB 30 378 11340
11464 2 PHC-500(100)-AB 31 4 124
游
泳
馆 1 PHC-500(100)-A 17 236 4012
12253 2 PHC-500(100)-A 19 156 2964
3 PHC-500(100)-A 18 1 18
4 PHC-500(100)-A 21 2 42
JAZHB-240-B 17 86 1462
JAZHB-240-B 19 191 3629
JAZHB-240-B 22 2 44
JAZHB-240-B 21 2 42
JAZHB-240-B 20 2 40 苏州二建建筑集团有限公司
- 3 - 第（1）层：素填土，灰褐色，软塑，很湿～饱和，高压缩性。成分以粉质粘土为主，含植物根茎，局部为淤质土，含有机质，有臭味。层厚0.8～3.50m，层底标高-1.03～1.62m.。
第（2）层：淤泥层粉质粘土夹粉质粘土，灰色，流塑，高压缩性，干强度低，低韧性，含有机质及腐植物，摇震反应无，切面无光泽，夹软塑状粉质粘土，本层层厚变化大。工程性质差。游泳馆位置该层埋深相对较浅，射击馆、运动员公寓位置埋深大，层厚0.50～17.90m，层底标高-18.00～-0.64m.。
第（3-1）层：粘土，可塑，含铁锰结絯，夹灰色条纹，干强度高，韧性高，摇震反应无，切面光滑，土质均匀，中等压缩性。层厚1.90～3.10m，层底标高-4.08～2.98m.。该层仅在游泳馆南侧及射击馆的东南角有分布。
第（3-2）层：粉土夹粉质粘土，灰黄色，饱和，松散，夹可塑状粉质粘土，干强度低，韧性低，摇震反应中等，切面无光泽，土质不均匀，中等压缩性。层厚2.40～4.00m，层底标高-8.20～-5.71m.。该层仅在游泳馆南侧及射击馆的东南角有分布。
第（3-3）层：粉质粘土，灰黄色～灰色，含铁锰质氧化斑点，夹青灰色条纹，干强度中等~低，韧性中等，摇震反应中等，切面稍有光泽，土质不均，中等压缩性。层厚1.40～5.20m，层底标高-16.62～-7.75m.。该层在射击馆及运动员公寓有分布。
第（4-1）层：粉砂夹粘土，黄灰色，饱和，松散～稍密状态，由石英、长石组成，扁圆状，粒度较均匀，含少量云母片，土质尚均匀，中等压缩性。层厚1.40～7.70m，层底标高-14.75～-10.18m.。本层在第（2）层埋深较深位置缺失。
第（4-2）层：粉砂夹粘土，黄灰色，饱和，松散～中密状态，由石英、长石组成，扁圆状，局部夹透镜体（4-2a）粉质粘土夹粉土层，含少量云母片，土质欠均匀，中等压缩性。层厚0.90～10.50m，层底标高-24.22～-14.67m.。
第（4-2a）层：粉质粘土夹粉土层，黄灰色，可塑，夹稍密状粉土，干强度中等，中等韧性，摇震反应无，切面稍有光泽，土质不均匀，中等压缩性。本层为（4-2）粉质粘土夹粉土的透镜体夹层，层厚0.00～2.70m，层底标高-18.88～-17.53m.。
第（5）层：粉质粘土，灰色，可塑，干强度中等，中等韧性，摇震反应中等，切面稍有光泽，中等压缩性。层厚1.30～3.00m，层底标高-18.16～-17.53m.。本层仅在游泳馆位置有分布。
第（6）层：粘土，暗绿～灰黄色，可塑～硬塑状态，无摇震反应，切面光滑，干强度高，韧性高，含结絯及锈斑，结构致密，中等压缩性。苏州二建建筑集团有限公司
- 4 - 工程特性良好。层厚1.60～5.60m，层底标高-24.38～-21.82m.。本层在第（4-2）层埋深较深位缺失。
7.已建建筑与待建建筑尺寸一览表
待建建筑 已建建筑 距离 备注
游泳馆 小型运动项目馆 西侧约20米，东侧约9米
公寓楼 1期学生宿舍 西侧约12米，东侧约29米
射击馆 球类运动馆 南北侧约11米
1.2编制依据
1．江苏省纺织工业研究院有限公司提供的岩土工程勘察报告
2.苏州市建筑设计研究院有限责任公司提供的相关结构图纸
3.《建筑变形测量规程》（JGJ/T8-97）
4.《岩土工程勘察规范》（GB50021-2001）
5.《城市测量规范》 （CJJ8-99）
6.《工程测量规范》 （GB50026-93）
7.《建筑地基处理技术规范》（GB79-2003）
二、监测目的及监测项目
2.1监测目的：
拟建建筑距已见建筑距离较近，拟建建筑场地地质条件较差，周边环境复杂，施工桩数较多，拟建建筑四周水、电等管线较为复杂，雨水、污水管道较多，根据上述因素，为防止静压管桩施工时因挤土效应对周围环境的不良影响，现场布置水平点、及控制点通过分析测量数据，已达到及时准确的保护已有建筑、管线及管道。
2.2监测项目：
1. 建筑物周围控制点位移量监测
2.建筑物周围控制点沉降量监测
三、 控制点布设
1. 沿靠近已建建筑物一侧约10m左右设位移监测点，共布设27个；
2. 周围建筑物一侧共布设11个沉降监测点；
具体监测点点位见后附平面位置示意图。
四、监测方法
1.表面变形观测:
包括水平位移和沉降观测，使用精密经纬仪和精密水准仪进行观测。
水平位移采用测小角法，角度观测一测回，距离按1/2000的精度测量，苏州二建建筑集团有限公司
- 5 - 测小角法是利用精密经纬仪精确地测出基准线与置镜点到观测点视线之间所夹地微小角度αi(如图所示)，并按下式计算偏移值：li=αi.Si/ρ
式中Si为端点A到观测点Pi的距离。
2.沉降观测采用精密水准仪进行观测，按二级变形等级或二等水准测量要求执行；
五、监测测点的埋设
1. 水准基点和平面控制点
在远离本施工场地（5m～10m外）的地方设置水准基点及平面控制点。
2.水平位移及沉降观测点
测点布置沿建筑周边每10米左右布置一个观测点。在布设时建立初始读数，在基基础施工当日起实施监测，并经监理与施工单位形成书面文件保存。
3. 周围建筑物沉降观测点
用钢筋、木桩埋入土中长度不应小于20mm将其埋入周围土中用细石混凝土将其固定保护，如观测点在混凝土路面上的，可以用钢钉击入，用红油漆将其保护，以方面以后观测。
六、监测精度及所采取的措施
基准点观测及沉降观测点采用DSZ2（编号CS001）精密水准仪及配套的2M因瓦水准尺，水平位移观测点采用Leica Tc402型全站仪（编号CQZ001），深层位移采用ZW2000型(编号CCX001)位移计采集。
6.1监测精度
本次监测精度按二级变形测量等级要求执行，其精度为：
a．水准测量每站观测高差中误差M0=±0.5㎜
b．水准闭合路线，闭合差fw=±1.0n（n为测站数） 苏州二建建筑集团有限公司
- 6 - c．垂直变形监测精度（最弱点中误差）：M弱=±2.0㎜
d．深层土体位移每次测量读数误差<±0.1㎜
6.2技术措施
（1）为了确保各项监测项目的精度，投产的仪器必须按规定内容检查标定其主要技术指标，仪器检查合格后方能使用，并做记录归档。遇特殊情况（如受震、受损）随时检查、标定。不合格仪器坚决不能投产使用。
（2）水准测量采用闭合环或往返闭合观测方法。
（3）观测数据不能随意涂改。
（4）各监测项目变形量或测量值接近报警值时，及时报警，并提醒业主及有关单位注意。
七、监测频率及监测预警
7.1.监测频率
桩基挤土效应安全监测时间为，打桩开始至土方开挖一周止。
监测时间间隔要求：
1. 桩基施工过程
桩基开始施工时，监测时间间隔为1d～2d；
2. 开挖时
监测时间间隔为3～4d；
遇超过警戒值时，应根据具体情况及时调整监测时间间隔直至跟踪监测，以保证及时反馈信息。
7.2.预警值
1.基础周边沉降速度不超过2mm /d， 累计沉降量<25mm 。
2.周围建筑物沉降速度不超过2mm /d， 累计沉降量<15mm 。房屋差异沉降不超过1/1000。
3.建筑物周边累计水平位移不超过1%H（H为开挖深度）。周围建筑物沉降速度不超过2mm/d,累计沉降量<25mm。房屋差异沉降不超过1/1000。
八、挤土效应应急措施
管桩的挤土效应(最新总结)
管桩的挤土效应
静压预制桩属挤土桩，由于大量桩体积的压入，破坏了土体的相 对平衡状态，
在不排水条件下桩必须向外挤开与自身体积相等的土体体积。施工的桩数越多，
压桩的速度越快，土侧压力增量就越大，当桩周围土体结构破坏并产生隆起时，
对周围建筑或地下管线设施就可能造成损害。
在饱和软土层中，由于其渗透系数小，土体挤压后导致了孔隙水压力的急剧增大，
即产生了“超静孔隙水压力”。它通过地层中的含水层迅速向四周传播，其影响
的范围更甚于一般土体挤密的挤压应力。压入1根桩后，就能使桩周围2m~3m范
围内饱和软粘土中孔隙水压力U>G（G为上覆土总重），在此范围之外超静孔隙
水压力△U逐渐减小。在不同的地质条件下，由于土的渗透系数不同，孔隙水压
力的变化规律亦不同。淤泥渗透系数低，超静孔隙水压力不易消散；而在淤泥与
粉细砂交互层中，由于粉细砂层渗透性相对较好，淤泥中产生的超静孔隙水压力
将通过粉细砂层较快消散。
在沉桩过程中，土体挤压应力和所造成的超静孔隙水压力对邻近建筑物的影响，
起了共同的作用。根据施工实践反映为浅层大、深层小、近处大、远处小，影响
范围可达1~1.5倍桩长,并与地质状况、平面布桩率、压桩速度、施工顺序等因
素有关。同时，沉桩本身产生的土体挤压与超静孔隙水压力还将对已施工的桩产
生水平位移与上浮，造成桩基质量事故。随着打桩间歇时间的推移，所增大的土
体应力与超静孔隙水压力将逐步扩散以至消失，地层重新固结又对周围建（构）
筑物形成不利影响。
静压法沉桩与锤击法相比，除了无振动、无油污、无噪音外，对降低土体的挤压
应力与超静孔隙水压力没有优势性，另外,由于昼夜施工以及设备太重致使地基
沉陷而产生的影响更甚于锤击桩。在饱和软粘土中压桩，特别是在平面布桩率高、
施工场地狭小、四周有毗邻旧建筑物的情况下，对周围环境的影响更为直接，而
采取文中所述的几项防护措施并辅以施工过程跟踪监测，是能够取得预期效果的。
影响范围1~1.5倍桩长，可以采用限打，或周边开挖防震沟。钻孔等方法减少对
静压预制桩的常见质量问题及预防措施
静压预制桩的常见质量问题及预防措施
摘要静压预制桩基础是一种新型的深基础类型,特别适用于对噪音有限制的市区内作业。但靠近原有建筑物桩基施工较困难,单桩承载力相对较低,对土体适应有一定的局限,压桩过程中容易出现质量问题,而且情况复杂,对发生的问题要弄清原因,采取相应的预防处理措施。
关键词静压预制桩;压桩;质量控制
1静压预制桩与土体的作用机理
静压预制桩在压入土体的过程中,以桩体本身的重量作为反作用力,以克服压桩过程中的桩端阻力和桩侧壁摩阻。当桩身在垂直静压力的作用下沉入土体时,桩周土体发生急速而剧烈的挤压变形,土中孔隙水压力骤然上升,土体的抗剪强度大幅下降,这时桩体很容易沉入土中。
2静压预制桩的施工程序
施工现场情况勘察→编制施工方案→订购(制作)预制桩→测量定位→压桩→接桩、再压桩→送桩。
1)测量定位。施工前放好轴线并标志在永久固定体上,以利于复核桩位。再放好桩位,在桩位中钉一根短钢筋,并涂上明显标志,由于桩机在行走过程中会挤动标志,因此,在桩机基本就位后利用周边控制轴线对桩位进行复核,控制桩位的最大偏差不大于20mm。
2)压桩。用汽车起重机将预制桩吊离桩堆,送到桩架前,桩身对着经纬仪方向的侧面弹出基线。起动压桩机纵向和横向行走油缸,将桩尖对准桩位,开动压桩油缸将桩压入土中1m左右后停止压桩,通过两台正交设置的经纬仪对准已弹出的基准线,调整桩在两个方向的垂直度,首节桩体是否垂直是保证成桩质量的关键。垂直度满足要求并经现场监理确定后开机沉桩,通过夹持油缸将桩夹紧,然后通过压桩油缸将压力施加到桩体上。压桩力由压力表反映,当压力达到一定的限值时,压桩油缸三缸同时起动施压,这时压力表读数反而会下降,随着施压再逐渐升高,要特别注意压力表值和施工压力的换算。在压桩过程中要认真记录每个行程桩入土深度和压力表读数的关系,以判断桩的质量和承载力。当压桩油缸数不变时,压力表突然上升或下降,要停机对照地质资料分析(一般不宜停在沙土层),确定是否产生断桩现象或是遇到障碍物。
挤土效应对建筑密集区静压预应力管桩施工的危害及防治
槭糖建设 ［文章编号］１６７２－７０４５（２００７）１０－００７９－０２ 挤 ２
摘要：高强预应力管桩作为一 种经济、可靠的基础处理技术，目前 已得到广泛应用。本文介绍了挤土效 应给静压桩施工带来的一系列危害 防治及其防治措施进行初步探讨。 关键词：高强预应力管桩防治 挤土效应 ［中图分类号］ＴＵ７４５．１ ［文献标识码］Ｂ １前言 高强预应力管桩采用静压法施 工，具有施工工期短、质量稳定、承载 力高、穿透力强、低噪声、无震动、无 污染、运输吊装方便等特点，近年来 已广泛运用于建筑的桩基础。然而， 在建筑密集区域进行静压桩施工时 应注意沉桩所产生的挤土效应而造 成的危害，如不事先预防，将导致孔 隙水压力增加、土体隆起，造成相邻 建筑物破坏，甚至对已完成的静压桩 基础造成破坏性影响。 工程概况 南宁市新新家园・南国大厦工 程，框剪结构，地上２４层、地下２层， 总建筑面积４１２６６．３ｍ （其中地上部分 为３２４５６ｍ２，地下部分为８８１０．３１ｍ２）。 东面与新新家园・秀山闲情Ｅ栋（１７ 层）相邻，水平距离不足４ｍ，南面紧临 一条小区内道路，西面与已建成的新 新家园・邕江云影Ａ栋（７层）、Ｅ栋 （１７层）紧紧相邻，中间只隔一条 １２ｃｍ宽的伸缩缝，北面紧临竹溪路。 建设单位（开发商）先开发建成了南 国大厦周边基础较浅的各栋住宅楼， 再开发夹在已建成建筑物中间、基础 较深的南国大厦工程，给工程施工带 来难度，影响静压桩的基础施工。 施工中出现的问题及分析 根据工程的婚挣压桩施工方案》， 由于土方开挖后工作面不能满足边 桩机所需的工作面，本工程的静压桩 施工分两个阶段，第一阶段先压完基 坑周围的边桩，即进行第一次土方开 挖，土方开挖到－Ｓｍ标高的土方后进 行第二阶段静压桩施工，送桩深度 ４ｍ～５ｍ，桩长７ｍ～ｌＯｍ。 ３．１浮桩和地面隆起现象 第二阶段静压桩施工过程中，对 已压完的１２２根桩进行桩顶标高监 测，发现所测桩均出现不同程度浮桩 现象，桩顶标高上升２．２ｃｍ～２１．７ｃｍ 不等，而ＦＢ１中部已压完桩地面出现 局部范围内隆起现象，隆起面积约 ｌＯＯｍ。，隆起高度最高达２７ｃｍ。而经监 测附近的中３００承台桩单根桩累计 上浮最大值为１．４ｃｍ，上浮量不大。于 是调整了压桩走机顺序，由逐排压桩 的走机顺序改为隔一排桩压一排桩 的走机顺序，但按此走机顺序继续沉 桩后监测数据表明仍有浮桩现象，桩 顶标高上升最大值达７．４ｃｍ。同时还 发现已压完的１３５＃、１３４＃、１０８＃桩桩 芯内有水冒出，冒水桩距压桩地点约 为１３ｍ～１６ｍ。其中１３５＃桩水满至现 状坑底地面（水位高程约为７１．８ｍ）， 其余二孔水位高程约为６９ｍ，水混浊， 呈乳白色。对１３５＃桩进行抽水，抽水 后水位没有迅速上升，而是呈缓慢上 升的趋势，承压性不大。观测１３５＃、 １３４＃、１０８＃桩内的水位分别为 ７１．２８０ｍ、７０．５１７ｍ、６９．１１２ｍ。 ３．２原因分析 初步确定浮桩和地面隆起是由 沉桩的挤土效应引起，主要是管桩压 入时引起土体的超孔隙水压的提高， 降低了土的不排水抗剪强度，促使桩 周邻近土体因不排水剪切而破坏，与 桩体积等量的土体在沉桩过程中向 桩周发生较大的侧向位移和隆起。由 于孔隙水压力向四周消散及土体低 压缩性的影响，加之群桩施工中的叠 加因素，扩大了位移和土体隆起的范 围，造成了压入的桩上浮。 另外，沉桩顺序不合理也是造成 浮桩和地面隆起的原因之一，正确的 沉桩顺序应为：常规条件下为先内后 外，由中心逐渐向外侧对称施工；当 在已有建筑物或构筑物附近打桩时， 应沿着背离建筑物或构筑物的方向 进行。而前期压桩施工采用了常规条 件下的沉桩顺序，而忽视了已有建筑 物或构筑物对沉桩顺序的影响。 ３．３处理方案 根据以上的分析结果，处理方案 采用先预钻孔取土再压桩的施工工 艺，对剩下未压的筏板基础ＦＢ１、ＦＢ２ 下管桩均采取隔１条桩钻一个孔，平 面呈梅花形布置，且筏板的四周第一 排桩均为全数钻孔。取土预钻孔的直 径为Ｄ－１００ｍｍ，钻孔深度应到达１／２ 有效桩长处。万一隔位取土不成功， 则改为全数钻孔取土。先钻孔再压 桩，钻孔与静压桩穿插施工。另在南 面、西面和东面基坑边缘第一排承台 和第二排承台之间均钻一排防挤孔， 孔径３００ｍｍ，中距为１ｍ，钻孔深度为 ９ｍ，平面呈梅花形布置。打３个观测
CFG桩与灌注桩挤土效应造成的断桩、位移控制措施
CFG桩与灌注桩挤土效应造成的断桩、位移控制措施
挤土效应是在桩基施工的过程中，桩周的土体发生变形，从而对其周围的建筑物产生了一些影响；另外一个是在压桩前后土体的应力状况也发生了很大的改变，对承载力也有一定的影响。
（1）CFG桩施工主要集中在整体道床施工过程中，CFG桩布置较密，在钻孔过程中容易发生临近桩相互挤压、至使桩体产生水平位移、断桩等现象，在施工桩体时，除常规加大钻孔临近距离，跳打桩施工方法外，另进行预钻孔与设置防挤沟措施，有效防止桩挤压移位。
（2）预钻孔法：施工前进行预钻孔预钻孔沉桩施工时孔径约比桩径小50mm～100mm，深度约为桩长的1/3～。当预钻孔位布置在非桩位处时，为沉桩时桩周土体向四周挤压腾出一定空间，避免土体隆起位移或者水平位移过大，减少对工程周围环境的影响。
（3）设置防挤沟：当桩基附近地下埋有通讯电缆、供水干管或邻近有重要建筑物时，设置防挤沟可以减少地基浅层土体的侧向位移和隆起影响，并减少对邻近建筑物和地下管线的挤压作用。防挤沟宽一般为0.5m～0.8m，深度以边坡能自立为准。
静压高强预应力管桩施工应注意的问题及防治措施

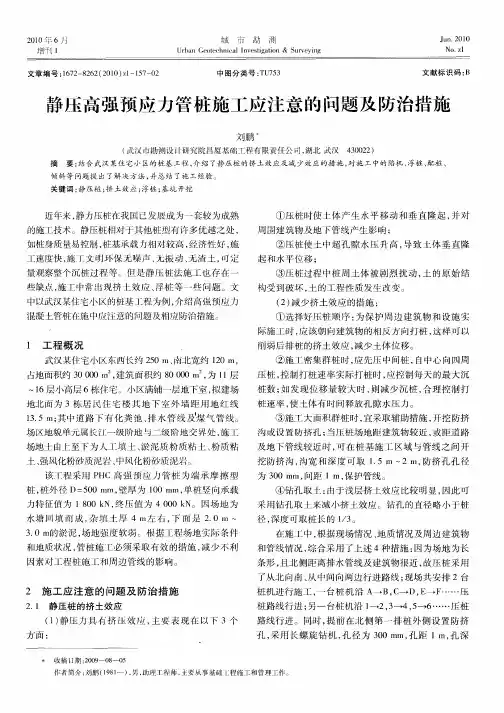

２０１０年６门 增刊１ 城市勘测 Ｕｒｂａｎ Ｇｅｏｔｅｃｈｎｉｃａｌ Ｉｎｖｅｓｔｉｇａｔｉｏｎ＆Ｓｕｒｖｅｙｉｎｇ Ｊｕｎ．２０１０ Ｎｏ．ｚｌ
