GEA降膜蒸发器原理及应用
GEA降膜蒸发器原理及应用
设计：垂直管壳式换热器，带侧面或轴向安装离心分离器。
操作原理
需浓缩的液体进入加热管顶部，沿着加热管内壁形成薄膜向下流动。在这个过程中由于
管外的加热，管内液膜开始沸腾并部分蒸发。液膜的向下运行最初是由于重力作用，而后管
内蒸汽不断生成，向下流动的蒸汽带动液膜使之向下的运动加快。在列管下部分及其下游的
离心分离器中，剩余的液体和蒸汽得以分离。为了保证降膜蒸发器的功能，全部加热表面、
尤其是加热管下部分区域能够被液体充分均匀润湿是非常必要的。否则将出现局部干壁，从
而导致严重的结壳现象。为润湿安全，选择合适的液体分布器安装于蒸发器顶部是非常重要
的。通过使用加长的加热管、把蒸发器分隔成几个室，或者对产品进行循环等方法来提高润
湿率。
特点
最高的产品质量：由于蒸发条件温和、大部分情况下都在真空条件下操作，并且在蒸发
器中停留时间极短。
高能效：基于理论上最小温差可设计多效，或热力蒸汽再压缩或机械蒸汽再压缩。
简单的过程控制和自动化：由于液体滞留量小，降膜蒸发器可以根据能量供应、真空度、
进料量、浓度等的变化而采取快速运作。这是得到质量稳定的产品的先决条件。
操作灵活：蒸发器开车快捷，而且容易从生产模式切换到清洗模式，改变要浓缩的产品
种类也不复杂。
1. 设备整个加热系统由于蒸汽加热均匀、料液为液膜式流动蒸发，所以具有传热效率高
加热时间短等主要特点。如再配置热压泵，更具节能降耗，蒸汽耗量低、 冷却水循环量低
等优点。
2. 物料沿管内壁向下加速加压流动蒸发，适应粘度较大的料液蒸发浓缩。
3. 由于物料在每根管内成膜状蒸发，料液加热时间非常短，所以特别对食品蒸发浓缩非
常有利，较大的保存了食品的营养成份。
4. 蒸发过程在真空作用下，既保证了物料的卫生要求，同时保证了环保要求，同时大大
降低了蒸发温度，加上配置热压泵，部份二次蒸汽经热压泵重新吸入与生蒸汽 混合，既节
约了生蒸汽，同时由于通过热压泵的蒸汽呈喷射雾状进入加热壳体，蒸汽迅速扩散，料液加
热温和，所以适合热敏性物料的浓缩。
5. 设备适用于发泡性物料蒸发浓缩，由于料液在加热管内成膜状蒸发，即形成汽液分离，
同时在效体底部，料液大部份即被抽走，只有少部份料液与所有二次蒸汽进 入分离器强化
分离，料液整过程没有形成太大冲击，避免了泡沫的形成。
6. 对于食品蒸发浓缩，设备可同时具备杀菌功能，物料先经预热，然后进入杀菌器，达
到94度以上，维持24秒左右，即进入一效效体，物料迅速闪蒸，温度瞬间 下降。
7. 设备可配备CIP清洗系统，实现就地清洗，整套设备操作方便，无死角。
8. 设备连续进出料。
9. 设备可配置自动化系统，实现进料量自动控制，加热温度自动控制，出料浓度自动控
制，清洗自动控制，还可配备突发停电、故障时对敏感性物料的保护措施。其它安全、报警
等自动化操作、控制。
应用范围
处理量可达150t/hr，所需占地面积相对较小。
特殊适用于温度敏感性物料。
适用于仅含少量固体的溶液及溶液仅有适度结壳倾向的情况。
蒸发器原理及应用
蒸发器原理及应用蒸发器是一种将液体转化为气体的设备，它运用了液体的沸腾和气化过程。
蒸发器的原理是将液体供应到蒸发器内部，并通过合适的方式提供热量以使其沸腾和气化。
在沸腾过程中，液体内部的分子开始获得足够的能量，转化为气体形式的水蒸气。
蒸发器通常具有一个热源，热源可以是燃料燃烧时释放的热能或者是外部供应的热能。
蒸发器应用广泛，以下是几个常见的应用领域：1. 冷凝器和蒸发器：冷凝器蒸发器是制冷循环系统中重要的组件之一。
在制冷循环系统中，蒸发器接收制冷剂的低压低温气体形式，并通过提供热能使其沸腾和气化，最终转化为高压高温气体形式。
冷凝器接收高压高温的制冷剂气体，通过散热将其冷却并转化为液态，以便于再次循环。
2. 浓缩液体：蒸发器可以将液体中的溶质浓缩，将溶液中的溶剂通过热交换过程蒸发出来，从而使溶液变浓。
这种浓缩液体的应用广泛，比如食品工业中的果汁浓缩、化工工业中的溶剂回收等。
3. 蒸发结晶：蒸发器可以在溶液中蒸发出溶剂，使溶液逐渐浓缩，最终达到溶质的饱和度并形成结晶。
蒸发结晶广泛应用于盐类、糖类、药品等领域，可以用于从溶液中获得高纯度的产物。
4. 污水处理：蒸发器可以将低温下难以处理的污水中的水分蒸发掉，将其浓缩为湿固体或者固体。
这种技术在污水处理中被广泛应用，可以有效地减少废水体积，降低处理成本，并提取出污水中有价值的物质。
5. 清洁能源：蒸发器可以利用太阳能或者地热能量，通过蒸发过程产生的蒸汽驱动发电机产生电能。
这种利用可再生能源的方式具有环保、低排放等特点，为清洁能源的发展作出了贡献。
总的来说，蒸发器利用液体的沸腾和气化过程将液体转化为气体，可应用于制冷循环、浓缩液体、蒸发结晶、污水处理以及清洁能源等领域。
蒸发器在这些领域中的应用，提高了工艺效率，降低了成本，同时也为资源利用和环境保护做出了贡献。
降膜蒸发器PPT课件
多效蒸发
多效蒸发是将多个蒸发器串联起来的系统，后效的操作压力和沸点均较前效低，仅在压力最高的首效使用 生蒸汽作加热蒸汽，产生的二次蒸汽作为后效的加热蒸汽，亦即后效的加热室成为前效二次蒸汽的冷凝器， 只有末效二次蒸汽才用冷却介质冷凝。可见多效蒸发明显减少加热蒸汽耗量，节约了热能，也明显减少冷 却水的耗量。
图11-4 外热式蒸发器 1-加热室 2-蒸发室 3-循环管
图11-5 列文式蒸发器 1-加热室 2-加热管 3-循环管 4-蒸发室 5-除沫器 6-挡板 7-沸腾室
第5页/共18页
降膜式蒸发器
工作原理：物料从加热管上 部进入，经分配器导流管进入 加热管，沿管壁成膜状向下流。
第6页/共18页
降膜式蒸发器
第1页/共18页
蒸发器分类：
• 按操作方式可分为单效蒸发、多效蒸发和直接接触蒸发； • 按流体循环方式可分为不循环型蒸发、自然循环型蒸发、强制循环型蒸发、刮膜式蒸发及离心式薄膜蒸发。
第2页/共18页
中央循环管式蒸发器
二次蒸汽
4
料液
1
2
冷凝水
3
液体的循 环
加热蒸汽
2
完成液
图11-2 中央循环管式蒸发器 1-外壳 2-加热室 3-中央循环管 4-蒸发室
第3页/共18页
蒸发设备
• 悬筐式蒸发器
二
次
蒸
汽
1 5
加热蒸汽
3 洗涤水 2
4
料液
冷凝水
完成液 图11-3 悬筐式蒸发器 1-外壳 2-加热蒸汽管 3-除沫器 4-加热室 5-液沫回流管
第4页/共18页
蒸发设备
• 外加热式蒸发器
■ 列文式蒸发器
带你深入了解降膜式蒸发器！附卧式降膜蒸发器工作原理动画
带你深⼊了解降膜式蒸发器！附卧式降膜蒸发器⼯作原理动画降膜式蒸发器原理、定义降膜式蒸发器属于薄膜蒸发器的⼀种类型，其物料沿加热管壁呈膜状流动⽽进⾏换热和蒸发。
降膜式蒸发器在医药、⾷品、化⼯等⾏业已得到⼴泛应⽤，并且在冷⽔机组领域也具有很⼤的应⽤前景。
降膜式蒸发器，也称之为喷淋式蒸发器，这种换热器与满液式蒸发器相似，但是它⼜与满液式蒸发器有区别。
这种蒸发器的制冷剂是从换热器的上部喷淋到换热管上，制冷剂只是在换热管上形成⼀层薄薄的冷剂液膜，这样冷剂在沸腾蒸发时便减少了静液位压⼒，从⽽提⾼换热效率。
降膜蒸发器由壳管式热交换器（称为calandria）组成，安装在垂直位置。
液体产品从顶部进⼊蒸发器，并均匀分配到加热管。
薄膜进⼊加热管，并在沸腾温度下通过夹套中的蒸汽向下流动，并部分蒸发。
在蒸⽓分离器中将蒸⽓与液体分离，并将浓缩的液体收集在底部或转移⾄下⼀阶段。
降膜蒸发器根据容量可以是单效也可以是多效。
降膜蒸发器可以在加热介质和沸腾液体之间的温差较⼩的情况下运⾏，并且它们的产品接触时间也很短。
这些特性使降膜式蒸发器特别适⽤于热敏产品，并且是最常⽤的蒸发器。
降膜蒸发是流动沸腾，由于管外表⾯的液膜层厚度⼩，没有静压产⽣的沸点升⾼，传热系数⾼。
⽽满液式蒸发（也就是沉浸式蒸发）产⽣的⽓泡易于集聚在换热管的表⾯，导致换热效率下降，其换热效果不如降膜蒸发。
总的来说降膜蒸发属于⼩温差情况下，但要防⽌结垢，影响传热效率。
降膜式蒸发器技术特点：（1）降膜式蒸发器与满液式蒸发器是同⼀种换热型式，只是液位不同。
（2）重⼒+⼆次拉膜作⽤，使管式降膜蒸发器具有较⾼的传热系数。
（3）先进的布膜设计，确保制冷剂能够均匀地分布到所有的换热管，形成均匀⼀致的液膜。
（4）特殊设计的雾沫分离器，将⼆次蒸汽的雾沫夹带降到最低。
汽室结构的精⼼设计，以获得⼆次蒸汽穿过雾沫分离器时的最佳汽流。
降膜蒸发器的优点1. 停留时间短，对热敏性物料不会引起降解；2. 由于呈薄膜状，液体流速较⼤，因此蒸发给热系数相应较⼤；3. 压降⼩，因此换热器⼯艺侧的压⼒和温度⼏乎接近常熟，可不⽤或减少⽤显热；4. 由于⼯艺流体仅在重⼒作⽤下流动，⽽不是靠⾼温差来推动，所以允许使⽤更经济的低温差；5. 设备内滞液量少；6. 沸腾为对流沸腾，因此管⼦表⾯状态对沸腾的影响较⼩。
关于多效降膜式蒸发器的工作原理及应用要点
关于多效降膜式蒸发器的工作原理及应用要点多效降膜式蒸发器是一种常用于低浓度溶液浓缩的设备，并且在化工、制药、食品加工等行业有广泛应用。
它的工作原理是基于多级蒸发的原理，通过利用供热的蒸汽对溶液进行加热，使其部分蒸发，使得浓缩液和蒸汽分离。
以下将详细介绍该设备的工作原理及应用要点。
工作原理：多效降膜式蒸发器是以提高蒸发效率为目标的一种设备。
其工作原理基于温差传导和传质传导的原理。
1.热能传导：通过蒸汽对溶液进行加热传递热能，使溶液局部升温。
2.温差传导：由于多效降膜式蒸发器通常有多个蒸发器单位组成，其中较高级的蒸发器单位的蒸发温度较低级的蒸发器单位低，形成了温差，使得溶液在相邻级之间通过导热底板传导，实现能量转移。
3.传质传导：由于溶液中的溶质浓度不均匀，较浓的溶液在温差传导的作用下向低浓度的溶液扩散，实现了传质传导。
应用要点：1.节能高效：通过多效的设计，多效降膜式蒸发器能够高效利用能量，并将蒸发过程分解成多个级别，从而提高蒸发效率，降低能耗。
2.产品质量好：多效降膜式蒸发器能够高效地蒸发溶液中的溶质，并避免了常规蒸发器中因溶质浓度梯度不均匀导致的结晶问题，从而得到更纯净的产品。
3.适应性强：多效降膜式蒸发器适应性广泛，可以用于各种浓度的溶液的蒸发浓缩，可根据不同工艺要求调整蒸发器的级数和底板结构。
4.操作稳定：多效降膜式蒸发器具有良好的自动调控性能，通过控制进料流速、蒸汽压力、温度等参数，可以稳定控制设备的操作，提高生产效率。
5.简化工艺流程：多效降膜式蒸发器能够将多级的浓缩过程集成在一个设备中，简化了工艺流程，减少了设备占地面积。
总之，多效降膜式蒸发器通过多级浓缩的方式，利用蒸汽的热能传导、温差传导和传质传导的原理，高效地蒸发浓缩溶液，适用于多种工业领域。
它具有节能高效、产品质量好、适应性强、操作稳定和工艺流程简化等优点，为生产过程提供了便利，具有重要的应用价值。
管式降膜蒸发器的工作原理
管式降膜蒸发器的工作原理管式降膜蒸发器是一种常见的换热设备，其主要用于水蒸发和气体冷凝过程。
它在化工、石油、医药和食品等行业中广泛应用。
本文将深入探讨管式降膜蒸发器的工作原理，包括其构造特点、工作过程以及应用领域。
1. 管式降膜蒸发器的构造特点管式降膜蒸发器由多个相互连接的管子组成，通常被称为蒸发管或换热管。
每个管子内部都有一层薄膜沿管壁流动，这是蒸发过程发生的地方。
蒸发管中的工质与来自上部的进料液体接触，使其蒸发并转化为气体状态。
蒸发产生的热量通过管壁传递到冷凝介质，并最终冷凝。
这种构造使得管式降膜蒸发器具有高效的传热和质量转移性能。
2. 管式降膜蒸发器的工作过程在管式降膜蒸发器中，进料液体从上部注入，通过蒸发管壁流下形成薄膜。
在薄膜流动的液体中含有的热量被转化为蒸汽并冷凝。
蒸汽产生后，会与来自下部的冷凝介质相遇，并通过热传导过程释放热量，从而实现冷凝。
冷凝后的液体会继续下降，重新进入蒸发管，形成循环。
这种连续的蒸发和冷凝过程在整个管式降膜蒸发器中进行，从而实现了传热和质量转移。
3. 管式降膜蒸发器的应用领域管式降膜蒸发器在许多行业中都有广泛的应用。
首先是化工行业，在化工生产中，它可以用于蒸馏、蒸发、吸收和冷凝等过程。
其次是石油行业，例如在石油精炼过程中，管式降膜蒸发器可用于分离原油中的各种组分。
管式降膜蒸发器还被广泛应用于医药、食品和饮料行业，用于纯化和浓缩液体药物、食品和饮料。
4. 对管式降膜蒸发器的观点和理解管式降膜蒸发器作为一种传热和质量转移设备，具有高效、紧凑和可靠的特点。
它的工作原理简单，通过连续的蒸发和冷凝过程实现了热量和质量的传递。
管式降膜蒸发器在许多工业领域中都有广泛应用，为生产过程提供了可靠的换热解决方案。
然而，在应用中，需要根据具体情况选择适当的设计和操作参数，以实现最佳的换热效果。
总结和回顾：管式降膜蒸发器是一种常见的换热设备，其工作原理基于蒸发和冷凝过程。
其构造特点包括由多个相互连接的管子组成，每个管子内部形成薄膜沿管壁流动。

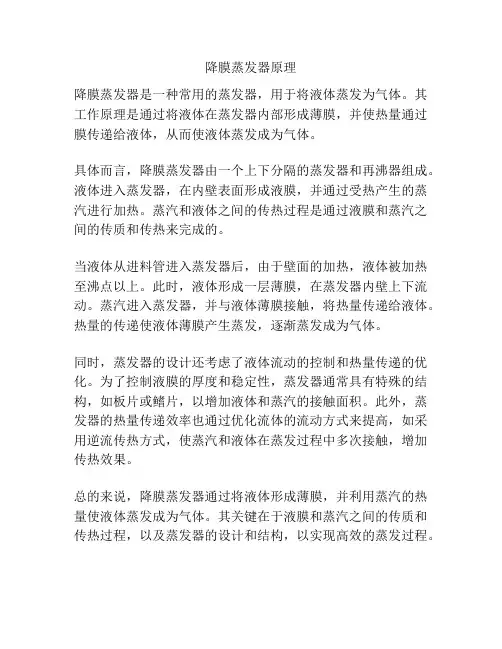

降膜蒸发器原理
降膜蒸发器原理
降膜蒸发器是一种常用的蒸发器，用于将液体蒸发为气体。
其工作原理是通过将液体在蒸发器内部形成薄膜，并使热量通过膜传递给液体，从而使液体蒸发成为气体。
具体而言，降膜蒸发器由一个上下分隔的蒸发器和再沸器组成。
液体进入蒸发器，在内壁表面形成液膜，并通过受热产生的蒸汽进行加热。
蒸汽和液体之间的传热过程是通过液膜和蒸汽之间的传质和传热来完成的。
当液体从进料管进入蒸发器后，由于壁面的加热，液体被加热至沸点以上。
此时，液体形成一层薄膜，在蒸发器内壁上下流动。
蒸汽进入蒸发器，并与液体薄膜接触，将热量传递给液体。
热量的传递使液体薄膜产生蒸发，逐渐蒸发成为气体。
同时，蒸发器的设计还考虑了液体流动的控制和热量传递的优化。
为了控制液膜的厚度和稳定性，蒸发器通常具有特殊的结构，如板片或鳍片，以增加液体和蒸汽的接触面积。
此外，蒸发器的热量传递效率也通过优化流体的流动方式来提高，如采用逆流传热方式，使蒸汽和液体在蒸发过程中多次接触，增加传热效果。
总的来说，降膜蒸发器通过将液体形成薄膜，并利用蒸汽的热量使液体蒸发成为气体。
其关键在于液膜和蒸汽之间的传质和传热过程，以及蒸发器的设计和结构，以实现高效的蒸发过程。
降膜式蒸发冷凝冷却-概述说明以及解释
降膜式蒸发冷凝冷却-概述说明以及解释1.引言1.1 概述降膜式蒸发冷凝冷却是一种高效的热传递技术，广泛应用于工业制冷、空调、能源等领域。
它通过在降膜内部的蒸发和冷凝过程，实现了热量的传递和散发，从而实现冷却目的。
降膜式蒸发冷凝冷却的原理是利用一种特殊的结构，将热源和冷却介质分隔开来，通过在薄膜上形成一个水膜，使水蒸气在薄膜上形成降膜。
在降膜过程中，蒸发的水蒸气会带走热量，将热量传递到冷凝介质，然后冷凝成水滴，释放出大量热量。
降膜式蒸发冷凝冷却的优势主要包括以下几个方面：首先，它具有高效率和节能的特点，能够在相对较低的温度下实现高效的热传递；其次，它具有稳定性和可控性好的优点，能够适应各种工艺需求；另外，由于采用了降膜技术，使得传热表面积大大增加，从而提高了热传递效果；最后，降膜式蒸发冷凝冷却可以实现多级分层冷却，满足不同温度的冷却需求。
降膜式蒸发冷凝冷却被广泛应用于许多领域，例如化工工艺中的塔冷却、石油炼制中的热交换、空调系统中的冷凝器等。
在化工领域，降膜式蒸发冷凝冷却在精馏、萃取、蒸发等过程中起到了重要的作用。
在能源领域，降膜式蒸发冷凝冷却被广泛应用于锅炉系统、发电厂的冷却塔等设备中，用于提高能源的利用效率。
总之，降膜式蒸发冷凝冷却是一种高效、节能、稳定性好的热传递技术，具有广泛的应用前景。
本文将介绍降膜式蒸发冷凝冷却的原理、优势以及应用领域，并展望其未来的发展方向。
1.2文章结构文章结构是指文章从引言到结论的整体组织方式。
本文将按照以下结构进行展开：1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 降膜式蒸发冷凝冷却的原理2.2 降膜式蒸发冷凝冷却的优势2.3 降膜式蒸发冷凝冷却的应用领域3. 结论3.1 总结降膜式蒸发冷凝冷却的特点3.2 展望降膜式蒸发冷凝冷却的未来发展3.3 结束语在引言部分，我们将简要概述降膜式蒸发冷凝冷却的基本概念和重要性，并说明本文的结构和目的。
管式降膜蒸发器工作原理
管式降膜蒸发器工作原理
管式降膜蒸发器是一种常用于工业蒸汽回收、废水处理和海水淡化等
领域的设备。
其工作原理是将进入设备中的液态物质通过管道引导到
管壁上，在管壁上形成薄膜，并通过管壁向下流动，与从上方流入设
备的蒸汽接触，从而实现传热和传质的过程，最终将液态物质蒸发成
为蒸汽。
管式降膜蒸发器具有传热效率高、传质速度快等优点。
其主要由壳体、加热管、分离器以及进出料口组成。
液态物质由进料口进入设备后，
在加热管的作用下逐渐升温并被蒸发，生成的蒸汽则冲击在管壁上形
成薄膜，随后流向分离器，再在分离器中得到分离，分离后的液态物
质回流到壳体下端，形成循环。
在管式降膜蒸发器的使用过程中，需要根据液态物质的不同物理化学
特性，对加热温度、驱动力等参数进行调节，以达到最佳的蒸发效果。
同时，为了保证设备的长期稳定运行，需要定期对设备进行维护保养，清洗管道、更换损坏的部件等。
总之，管式降膜蒸发器的工作原理简单、传热效率高，是工业蒸汽回
收和废水处理等领域中的常见设备，其在实际应用中表现出的优异性
能也深受广大用户的喜爱。
降膜蒸发器 1615
冷凝器：用于冷凝蒸汽提 高热效率
泵：用于输送液体维持蒸 发器内的液位
控制系统：用于控制蒸发 器的运行参数如温度、压 力等
加热器：用于提供蒸发所 需的热量
冷凝液收集系统：用于收 集冷凝液便于回收利用
降膜蒸发器的特点
结构紧凑占地面积小
操作简单易于维护
添加标题
添加标题
传热效率高能耗低
添加标题
添加标题
适用于各种溶液的蒸发包括高粘度、 高沸点、易结晶等溶液
降膜蒸发器 1615.ppt
汇报人：
单击输入目录标题 降膜蒸发器概述 降膜蒸发器的结构与特点 降膜蒸发器的设计与选型 降膜蒸发器的操作与维护 降膜蒸发器的应用案例分析
添加章节标题
降膜蒸发器概述
降膜蒸发器的定义
降膜蒸发器是一种蒸发器类型用于将液体转化为蒸汽 工作原理：液体在管内流动蒸汽在管外流动通过热交换将液体转化为蒸 汽 特点：传热效率高占地面积小操作简便
降膜蒸发器的设计与选型
降膜蒸发器的设计要点
蒸发面积：根据处理量、蒸发温度和 蒸发效率等因素确定
蒸发器结构：选择合适的蒸发器结构 如单效、双效或多效
传热介质：选择合适的传热介质如蒸 汽、热水或冷却水
材料选择：根据工艺要求选择合适的 材料如不锈钢、钛合金或玻璃钢等
控制系统：设计完善的控制系统实现 自动控制和监测
降膜蒸发器的设计流程
确定蒸发器的类型和规格 确定蒸发器的材料和结构 确定蒸发器的尺寸和布局 确定蒸发器的操作条件和控制方式 确定蒸发器的维护和保养要求 确定蒸发器的安全和环保要求
降膜蒸发器的操作与维护
降膜蒸发器的操作规程
启动前检查：检查设备是否完 好阀门是否关闭电源是否接通
启动步骤：打开阀门启动泵调 节流量观察压力和温度
降膜蒸发器工作原理
降膜蒸发器工作原理A falling film evaporator is a type of evaporator used to concentrate liquid solutions by removing the solvent. It is widely used in the food, pharmaceutical, and chemical industries.降膜蒸发器是一种用于通过去除溶剂浓缩液体溶液的蒸发器，被广泛应用于食品、药品和化工行业。
The working principle of a falling film evaporator involves the liquid solution being fed into the top of the evaporator and then distributed to the heat transfer surface. As the solution flows down the walls, it forms a thin film, allowing for efficient heat transfer. The heat source, typically steam, is used to heat the walls of the evaporator, causing the solvent to evaporate from the solution.降膜蒸发器的工作原理涉及将液体溶液送入蒸发器顶部，然后分配到热传递表面。
随着溶液顺着壁流动，它形成了一个薄膜，从而实现了有效的热传递。
通常情况下利用蒸汽等热源来加热蒸发器的壁，使溶剂从溶液中蒸发出来。
One key feature of a falling film evaporator is its ability to handle heat-sensitive materials due to the short residence time of the liquid solution on the heat transfer surface. This allows for gentle evaporation, minimizing the risk of thermal degradation of the product.降膜蒸发器的一个关键特点是它能够处理热敏感材料，因为液体溶液在热传递表面的短驻留时间。
