钢筋电渣压力焊接头易出现的质量问题分析
现的质f问铨，系统地分析了产生的原因，解决的办法， 并指出了施工阶段现场质量监督，预防质量缺陷发生应 采取的防治措施。〔电渣压力焊；质量
控制；防治措施钢筋电渣压力焊是钢筋安装成竖向对接 形成，利用焊接电流通过钢筋端面间隙，在焊剂层下形 成电孤过程和电渣过程，产生电孤热和电
手弧焊补焊焊包不均（1）钢筋端部不平（2）熔化量不 够（1）端部切平加大备4量截掉重焊烧伤（1）钢筋端部 锈蚀（2）钢筋未夹紧（3）焊接
电流太大（1）端部除锈（2）钢筋夹紧（3）减小电流打 磨后采用手弧焊补焊焊包下流（1）焊接电流大（2）焊 接泄露（1）降低电流（2）塞好
石棉布截掉重焊4.几点建议免产生缺陷。
我们发现电源电压不稳是导致焊接接头质童不良的直接 因素，由于施工现场布置了一台塔式起重机，一台井架 式起重机，两台搅拌机、周围还有两个大
学生食堂和一个洗衣房，都在同一条线路上，篼峰时出 现多台机械同时作业，电源电压下降到350V-360V，满足 不了焊接作业要求，由于操作
人员远离焊机，不能时刻监控电源电压，没能掌握电压 对焊接操作的影响，而电压的变化呈间歇性，不是随时 都能发现，因此影响了焊接接头质量。在
份，无雨，温度适宜，说明非气候因素；+25焊接接头质 量合格率达80%，也可以排除焊剂质量问题及焊工技术水 平因素；施工过程中采用同一台
电焊机，夹具也相同，则焊接设备符合施工要求；母材 有出厂合格证及现场取样复试合格报告，而且在焊件达 到530达到标准要求。电源电压由电焊
机显示的电源电压及实测电压为365V，不低于额定电压 的5%，在此电源电压施工能满足焊接技术要求。经过对 施工现场各方面条件的综把钢筋端部矫直（2） 钢筋安放正确（3）停机后约两分钟再卸机头截掉重焊咬 边（1）焊接电流太大（2）通电
时间过长（3）停机太晚（4）质运量木够（1）降低焊接 电流（2）缩短通电时间（3）及时停机（4）加大顶压量 打磨后采用手弧焊补焊未熔合（
1）焊接过程中断弧（2）断电过早（3）加压问题W电流 小（1）提高加压速度（2）延长断电时间（3）均匀加压 （4）增加焊接电流打磨后采用
焊剂回收过程中，由于焊剂混人了一些杂质，人工分选 及焊剂落地时可能受潮，焊剂达不到要求的干燥程度， 也影响了焊接质量。针对电渣压力焊施工
中存在的问题，经过认真比较分析研究及现场操作，我 们逐步进行了解决。根据现场情况，调整工序安排，把 电渣压力焊作业时间安排在晚九点以后进
行，夜班作业，躲过用电高峰，确保电源电压满足施工 要求。①近年我国已试制成功了全自动电渣压力焊，施 工时应尽可能采用，使焊接质量更有保证
转载请注明文章出处，谢谢。
升降机 ty70htvv
。②人工电渣压力焊的焊工必须进行严格的施工管理， 严格焊工考试及持证上岗制度，严禁无证人员上岗作业。 ③施工时必须认真执行行业标准《钢筋
焊接及验收规程》（JGJ18-96）中有关接头质量检验收规 定，外观检不合格接头必须全部切除重焊，避度。通过 采取上述各项措施，反工后的
焊接接头及后续施工均达到强度要求，没有出现质量问 题。④脚平架搭设时，应考虑到采用电渣压力焊的施工 要求，适合电渣压力焊的操作。2.《施
工手册》中国建筑工业出版社，1998年版。3.《钢筋焊接 及验收规程》JGJ18- 96.责任编辑：李绍宁对回收焊剂必 须烘干使用，烘干
控制温度250 3.缺陷及防治措施（见表）序号缺陷名称产 生原因防治措施治理方法偏心（1）钢筋端部不直（2） 钢筋安放不正（3）顶压时用
力过大具术岗心（1）把钢筋端部矫直（2）上部钢筋安 放正直（3）顶压用力适当（4）及时修理夹具截掉重焊 弯折（1）钢筋端部歪斜（2）钢筋
阻热融化钢筋，加压完成的一种焊接方法，相对于目前 广泛采用的套简挤压连接、锥螺纹连接、直嫌纹连接等 粗直径钢筋连接技术而言，具有明显的经
济性和有较好的抗震性。我校学生公寓正厅部位的建筑 面积1007m2.框架结构，框架柱主筋5，采用人工电渣压 力焊接头，施工前试焊件外观及
强度试验均合格。施工过程中，焊件接头出现了偏心、 轴件位移、咬边、未培合、焊包不均等明显缺陷，立即 停止施工，且返工重焊。真对这一问题我
们进行了认真的分析、研究，找出了产生此现象的原因， 指出了施工中的注意事项，最终在后续施工过程中没有 再发生类似的问题。电渣压力焊接头的
外观检，通常存在偏心、钢筋轴线、位移、接头处弯折 大、咬边、未熔合、焊包不均等明显缺陷，真对外观检 不合格的焊接接头，必须切除重焊。同时
影响电渣压力焊接头质量的因素很多，焊工的技术水平、 焊接设备、焊接质量、电源电压、钢材质量、气候条件 等等，而本工程+25施工期间为5月
钢筋电渣压力焊接头复检不合格的技术处理方案

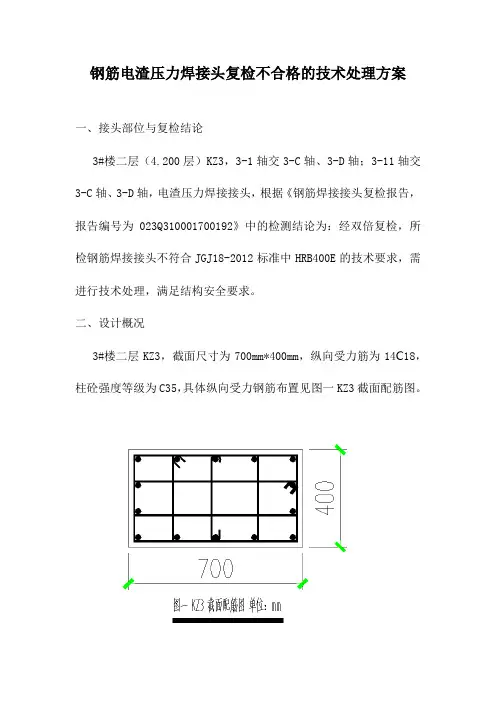

钢筋电渣压力焊接头复检不合格的技术处理方案
一、接头部位与复检结论
3#楼二层（4.200层）KZ3，3-1轴交3-C轴、3-D轴；3-11轴交3-C轴、3-D轴，电渣压力焊接接头，根据《钢筋焊接接头复检报告，报告编号为023Q310001700192》中的检测结论为：经双倍复检，所检钢筋焊接接头不符合JGJ18-2012标准中HRB400E的技术要求，需进行技术处理，满足结构安全要求。
二、设计概况
3#楼二层KZ3，截面尺寸为700mm*400mm，纵向受力筋为14C18，柱砼强度等级为C35，具体纵向受力钢筋布置见图一KZ3截面配筋图。
三、技术处理方案
在砼柱立面钢筋接头位置，四周分别采用700mm*400mm*5mm；400mm*400mm*5m的钢板，用建筑结构胶将钢板牢固的粘贴在纵向受力钢筋接头位置的柱面上，再用电弧焊将钢板四角焊满，使钢板形成整体受力，达到处理效果，满足相关要求。
具体处理方案见《图二钢板布置示意图；图三处理方案截面示意图》。
此技术方案是否可行，请相关单位审核作出客观判定。
四川大航建设工程有限公司
2017年1月10日。
钢筋电渣压力焊质量缺陷原因分析及防治措施
钢筋电渣压力焊质量缺陷原因分析及防治措施根据电渣压力焊在竖向钢筋焊接中的应用实践，总结钢筋电渣压力焊缺陷的表现形式，从原材料、焊接参数、焊接设备以及操作工艺方面分析焊接缺陷成因，并根据焊接缺陷产生的原因及焊接质量的影响因素，在工程项目中采取全过程的质量管理措施，取得了较好的成果，有效减少钢筋电渣压力焊中焊接缺陷的产生。
标签：电渣压力焊；焊接缺陷；缺陷成因；全过程的质量管理1 概述电渣压力焊是利用焊接电流通过两根钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，从而熔化钢筋，加工完成的一种压焊方法。
这种焊接方法比电弧焊节省钢材、工效高、成本低，适用于现浇钢筋混凝土结构中竖向或斜向钢筋连接。
该方法操作方便，有良好的技术经济效果，因而在国内得到广泛的使用。
但是，在此类工程的施工过程中发现，该工艺看似简单，而在施工中很容易出现各种质量缺陷。
如果到验收阶段才发现质量缺陷，处理将相当麻烦，不仅费工、费料，有些情况甚至无法处理，十分棘手。
为了防范于未然，把电渣压力焊质量缺陷控制在最低限度，我们结合现场施工工作实践，总结出产生电渣压力焊质量缺陷的三类原因，从“主动控制为主、被动控制为辅”的原则出发，针对缺陷产生的原因，对症下药，总结出防治焊接质量缺陷的措施。
2 缺陷的表现形式常见缺陷归纳为三类：（1）钢筋焊接后，上钢筋位置不符合要求。
如上钢筋轴线偏移或弯折，超出规范允许偏差范围。
（2）焊接后钢筋受到损伤，如钢筋表面烧伤，端口咬边等。
（3）焊包不符合要求，这一类缺陷最常见，表现为焊包不匀、夹渣、出现气孔、未焊合以及焊包上翻或下淌。
3 产生缺陷的原因分析影响焊接质量的因素很多，根据多年的实践总结，导致产生焊接缺陷的原因主要有三方面：原材料本身、焊接参数选用、焊接设备以及操作工艺方面。
3.1 原材料本身的因素（1）进行电渣压力焊的钢筋不平直。
热轧钢筋由于生产或其它方面的原因，有的钢筋端部出现弯扭不直，端口切面与钢筋长方向不垂直。
电渣压力焊接头质量缺陷分析及预控措施
钢筋电渣压力焊接头质量缺陷分析及预控措施在多层和高层建筑中，框架柱或剪力墙的竖向钢筋连接多采用电渣压力焊连接，施工简单，操作方便，造价低。
但是，在施工中受操作方法、电压、电流等诸多因素的影响，往往会造成焊接接头存在质量缺陷，例如轴线偏移、接头弯折、焊包不匀、气孔夹渣、焊包下淌等现象。
一般在现场检查过程中，发现在电渣压力焊质量缺陷的问题表现尤为突出（具体可关注文中所列照片），为了避免上述缺陷，项目部针对施工现场存在的问题及时进行了探讨，并编制了相应的原因分析及预防监控措施，具体如下：一、原因分析及预控措施1．上下钢筋轴线偏移产生原因：焊接钢筋端部有扭曲变形现象或夹具安装不正确，没有夹好钢筋；夹具挤压力过大，造成钢筋错位；焊前晃动已夹好的钢筋，使上下钢筋错位；夹具本身已变形或扭曲。
预防措施：焊前应仔细检查钢筋端头，不顺直的部分应切除或矫正；安装夹具要正确，待上下钢筋同心后，上下夹钳才能同时均匀夹紧钢筋；夹好钢筋后严禁晃动钢筋，以免上下钢筋错位或夹具变形，扭曲；操作前先检查夹具是否变形及夹钳是否紧固，不能用的夹具、夹钳应及时更新或修理。
2．接头处弯折产生原因：焊接后夹具卸的过早，接头处熔融金属没有完全固化，接头的强度和刚度还都很小，不能支撑上部钢筋。
焊接时未注意扶持上部钢筋，在焊接或卸夹具时，上部钢筋晃动而造成接头处弯折。
预防措施：一套电渣压力焊机应配置5-6套夹具，目的是保证接头焊接完毕后停歇30s以上再拆卸焊接夹具时增加一定强度和刚度，避免上部钢筋向下歪斜。
另外，焊接时或卸夹具时应用手扶持好上部钢筋，以免上部钢筋晃动，造成接头弯折。
3．焊包薄而大产生原因：挤压过程中，挤压速度过快且压力过大，把熔融的金属液体过快地挤向四周。
焊接电流过大或挤压过程的时间过长，使钢筋熔融的金属液过多，从而造成挤压后焊包薄而大。
预防措施：挤压时应逐渐下送钢筋，使上部钢筋把熔融的金属液体均匀地挤到钢筋周围，形成厚薄均匀，大小适中的焊包。
浅谈桥梁钢筋连接方式选择及质量缺陷处理
浅谈桥梁钢筋连接方式选择及质量缺陷处理摘要：在桥梁工程实践中，钢筋工程是一个重要的部分，对于工程质量有着至关重要的意义。
本文以桥梁工程实践为基础，对常见的钢筋连接方式进行分析，介绍桥梁工程钢筋连接的方式和常见的质量缺陷及控制措施，为类似工程提供参考。
关键字：钢筋连接质量控制随着我国国民经济的发展，基础建设规模也越来越大，钢筋混凝土工程更是随处可见，由于钢筋在混凝土工程中的特殊作用，对于其质量的控制，必须引起高度的重视。
本文以桥梁工程实践为基础，对常见的钢筋连接方式进行分析，介绍桥梁工程钢筋连接的方式和常见的质量缺陷及控制措施，为类似工程提供参考。
1．常见钢筋连接方式及特点工程实践中，常见的钢筋连接方式主要有绑扎搭接、焊接和套筒连接三种方式，需要针对不同的工程部位，结合钢筋连接的特点并考虑施工条件等因素来进行选择。
1.1绑扎搭接连接钢筋绑扎连接是最常用的连接方式，绑扎搭接是指两根钢筋相互有一定的重叠长度，用铁丝绑扎的连接方法，适用于较小直径的钢筋连接。
钢筋绑扎施工简便灵活，不需机械设备，检验直观，便于大面积作业。
其原理是通过钢筋与混凝土之间的粘结力来传递钢筋应力，两根相向受力的钢筋分别锚固在搭接连接区段的混凝土中而将力传递给混凝士，从而实现钢筋之间应力的传递。
一般用于混凝土内的加强筋网，经纬均匀排列，不用焊接，只须用铁丝固定。
当钢筋较粗时，绑扎搭接施工比较困难，且容易产生较宽的裂缝，质量不易保证。
此外，根据规范要求，绑扎钢筋必须要满足搭接长度的要求，在搭接接头较多的情况下，钢筋浪费是非常明显的，这是搭接连接的最主要缺点。
以常见的C30 混凝土为例，由于规范中限制钢筋接头区在同一位置，当纵向受拉钢筋的绑扎接头面积百分率不大于25%时，光圆钢筋绑扎搭接长度不低于30d，带肋钢筋绑扎搭接长度不低于35d。
当绑扎接头面积百分率介于25%～50%之间时，其数值需乘以系数 1.2，当绑扎接头面积百分率大于50%时，其数值需乘以系数1.35。
电渣压力焊质量问题分析
三、问题质量图片
——立足行业先锋，塑造完美品质
——立足行业先锋，塑造完美品质
——立足行业先锋，塑造完美品质
四、问题解决
1、施工前要严格按照规范及设计要求对施工人 员进行技术交底，并与施工过程中进行质量的监控。 2、对于技术水平不足的技术人员及相关的质量 管理人员应及时进行更换，并在正式生产前，采用 与生产相同的钢筋及焊剂，制作3个抗拉试件，试验 合格后方可进行生产。 3、施工单位的项目部应定期开展提高质量意识 的专题会议，确保工程的顺利开展。
——立足行业先锋，塑造进行力学性能试验时，应从每批接头中随机切取 3个试 件做拉伸试验，且应按下列规定抽取试件： 1)在一般建(构)筑物中，应以300个同级别钢筋接头作为一批； 2)在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中 300个同级别钢筋接头作为一批，不足300个接头仍应作为一批。 3)电渣压力焊接头拉伸试验结果，3个试件的抗拉强度均不得 小于该级别钢筋规定的抗拉强度。 当试验结果有1个试件的抗拉强度低于规定值，应再取6个试件 进行复检。复检结果，当仍有 1个试件的抗拉强度小于规定值， 应确认该批接头为不合格。
——立足行业先锋，塑造完美品质
• 电渣压力焊接头外观检查结果应符合下列要求： • 1)四周焊包均匀凸出钢筋表面的高度应大于或等4mm
； • 2)钢筋与电极接触处，应无烧伤缺陷； • 3)接头处的弯折角不大于4°； • 4)接头处的轴线偏移不得大于钢筋直径的0．1倍，且不 得大于2mm。 • 外观检查不合格的接头应切除重焊，或采取补强焊接措 施。
——立足行业先锋，塑造完美品质
二、问题分析
造成上述问题的原因分析： 1.在施工之前技术交底不到位，浮于形式。 2.在施工工程中，施工单位的质量管理人员专业 技术水平不足，对于所要控制的要点把握不足；施 工人员技术水平很差。 3.施工单位仅仅追求进度，对质量上严重的放松， 没有质量意识
电渣压力焊接头质量缺陷分析及预防措施
电渣压力焊接头质量缺陷分析及预防措施汇报人：日期:•引言•电渣压力焊接头质量缺陷分析•预防措施目录•案例分析•结论与展望01引言目的分析电渣压力焊接头质量缺陷产生的原因，提出相应的预防措施，提高焊接接头质量。
背景电渣压力焊接是一种广泛应用于钢结构、钢筋混凝土结构等领域的焊接方法。
由于操作不当或材料原因，焊接接头容易出现各种质量缺陷，如未熔合、夹渣、气孔等，这些缺陷将严重影响结构的承载能力和安全性。
目的和背景焊接接头是钢结构、钢筋混凝土结构等的重要组成部分，其质量直接关系到结构的安全性和稳定性。
结构安全焊接接头的质量将影响结构的使用寿命，如果存在质量缺陷，将导致结构过早出现疲劳、腐蚀等问题。
使用寿命焊接接头的质量将影响结构的制造成本和维修费用，如果存在质量缺陷，将增加不必要的维修和更换成本。
经济性焊接接头质量的重要性02电渣压力焊接头质量缺陷分析未熔合是电渣压力焊接头常见的质量缺陷之一，表现为焊缝金属之间未完全熔合。
总结词未熔合的原因可能包括焊接速度过快、焊接电流过小、焊丝伸出长度过长等。
这种缺陷会导致焊缝强度降低，容易产生裂纹。
详细描述未熔合缺陷夹渣是指在焊缝中残留的杂质或非金属夹杂物。
详细描述夹渣的原因可能包括焊接前未清理干净坡口、焊接过程中添加的焊剂过多或过少、焊接速度过快等。
夹渣会导致焊缝强度和韧性下降，容易产生裂纹。
气孔是指在焊缝中形成的孔洞，通常是由于气体在焊接过程中未能及时逸出而形成的。
气孔的原因可能包括坡口边缘不干净、焊丝伸出长度过长、焊接速度过快等。
气孔会导致焊缝强度和韧性下降，容易产生裂纹。
详细描述总结词裂纹是指在焊缝中出现的断裂现象，通常是由于材料本身或焊接过程中的应力集中而引起的。
总结词裂纹的原因可能包括材料本身存在缺陷、焊接过程中应力过大、焊接速度过快等。
裂纹会导致焊缝强度和韧性严重下降，甚至可能导致接头失效。
详细描述裂纹缺陷03预防措施焊接工艺控制制定焊接工艺方案根据电渣压力焊的工艺特点，制定合理的焊接工艺方案，包括焊接电流、电压、焊接速度等参数的确定。
钢筋电渣压力焊质量缺陷分析及控制措施
钢筋电渣压力焊质量缺陷分析及控制一、焊接基本原理钢筋电渣压力焊的基本原理是借助被焊钢筋端头之间形成的电弧熔化焊剂而获得2000℃以上的高温熔渣，将被焊接头均匀熔化，再经挤压而形成焊接接头。
二、电渣压力焊焊接产生缺陷原因及控制措施1、焊接头弯折：（1）按《钢筋焊接及验收规程》JGJ18规定“焊接头处弯折不得大于4°”，大于4°为弯折质量缺陷。
（2）质量缺陷原因分析：a.钢筋端部不直；b.钢筋安放不正；c.夹具过早拆除或扶钢筋过早撒手，当接头还处于软状态时，钢筋摆动而产生弯曲。
（3）控制措施：a.钢筋端头要梭直或把弯曲部份切除，这样夹具易使上下钢筋成直线，也不易晃动；b.夹具安装好后，焊工应检查后再放焊剂；c.焊后至少等3分钟再拆夹具，扶钢筋至少要等2分钟后再撒手。
2、上下钢筋轴心偏移：（1）按《钢筋焊接及验收规程》JGJ18规定“接头处钢筋轴线的偏移不得超过0.1钢筋直径，同时不得大于2mm”，超过此标准为轴线偏移质量缺陷。
（2）质量缺陷原因的分析：a.钢筋端部不直，既使钢筋同心，端部也会错开；b.钢筋安放不正，操作工不认真，上下钢筋安装不同心；c.挤压力过大，动作过猛，造成上钢筋位移；d.夹具不合格，有此夹具上下钳口中心不在一条直线上，有的因加工精度差或使用磨损，上下钳口中心不固定；e.上下钳口的同心度未调好，有的夹具可调节上下钳口的中心，目的是为焊接直径不同的钢筋，如果焊工调不好就有误差。
（3）控制措施：a.钢筋端部一定要顺直，否则要扶直或切除；b.操作工安装好夹具，待焊工检查后再放焊剂；c.挤压力要适当；d.选择上下钳口夹距长，直角槽、加工精度高的夹具，夹距长、直角形的钳口，钢筋易找同心，夹住后也不易晃动；e.经常维修夹具。
3、焊包不均：（1）焊包的中心和钢筋的轴心不重合，偏差较大，焊包突出钢筋部份小于4mm不合格现象。
（2）缺陷原因分析：a.钢筋倾斜，钢筋熔化后因重力作用向低的一边流动；b.引弧球放偏，偏向那一侧钢筋熔化易就多，包也大；c.焊剂中混进过多的泥土，泥土多的一侧焊剂温度低包就小；d.钢筋周围焊剂的密度不一致，熔化后温度就不一致，造成钢筋熔化量不均匀，熔化多的一边包就大；e.钢筋端面不平，两端面的间隙一边大，一边小，间隙小的一边电阻小，熔化多，包就大；反之包就小。
电渣压力焊质量缺陷及处理措施
母材表面处理不当， 存在油污、锈蚀等杂 质，影响焊接附着力 和强度。
焊剂潮湿或污染，影 响熔池的保护效果和 焊接质量。
焊接操作不当
电极位置不正确，影响电渣的形 成和熔池的填充。
焊接过程中电极提起或压下，导 致电弧不稳定或产生气孔。
焊接过程中未及时添加焊剂或添 加方式不当，影响熔池的保护效
果。
焊前预热不到位
VS
电渣压力焊利用电流通过渣池产生的 电阻热将钢筋端部熔化，然后施加压 力使钢筋焊接在一起。
质量缺陷对工程质量的影响
如果电渣压力焊质量不符合要求 ，会对工程质量产生负面影响， 例如影响结构安全性、耐久性和
稳定性。
质量缺陷可能会导致钢筋连接处 强度不足，进而在荷载作用下产 生裂缝或断裂，对结构安全性产
调整焊接参数
总结词
通过调整电渣压力焊的电流、电压、焊接时 间等参数，优化焊接过程，减少质量缺陷。
详细描述
根据焊接材料和厚度，适当调整电渣压力焊 的电流、电压和焊接时间等参数，确保焊接 过程稳定，提高焊接质量。
选用合适的焊接材料
总结词
选用符合要求、适应焊接工况的焊接材料，提高焊接接 头的质量。
详细描述
工程实例三：大型建筑钢筋焊接工程
总结词
详细描述
大型建筑钢筋焊接工程具有规模大、结构复 杂的特点，对焊接质量和安全性要求较高。 在施工过程中，常见的质量缺陷包括焊缝不 饱满、焊渣不脱落等，需要采取相应的处理 措施。
在大型建筑钢筋焊接工程中，常见的质量缺 陷包括焊缝不饱满、焊渣不脱落等。这些缺 陷会影响焊接质量和建筑的安全性。针对这 些缺陷，可以采取以下处理措施：1.确保钢 筋材料的质量和规格符合要求；2.选择合适 的焊接工艺和设备；3.加强施工现场的质量 控制和管理；4.及时处理和修复焊接缺陷。
电渣压力焊接头质量缺陷分析及预防措施
2023-10-29
contents
目录
• 电渣压力焊接头质量缺陷分析 • 预防措施 • 焊接头的质量检测与评估 • 焊接头的应用与案例分析 • 结论与展望
01
电渣压力焊接头质量缺陷 分析
未熔合
01
02
03
现象
在焊缝中存在未熔化的母 材或填充金属，可能导致 焊缝强度和致密性不足。
杂物， 如氧化物、硫化物等。
原因
多层焊接时，前一道焊缝的熔渣 未完全清除干净，坡口角度过小 或装配间隙过大等。
影响
降低焊缝的强度和致密性，影响焊 缝的质量。
气孔
现象
在焊缝中存在气孔，形状不规 则，大小不一。
原因
保护气体流量不足，保护气体 纯度不够，坡口表面清理不干
净等。
03
焊接头的质量检测与评估
检测方法
外观检测
检查焊接头的表面质量，包括焊缝是否平滑、有 无气孔、裂纹等缺陷。
尺寸检测
测量焊接头的尺寸，包括焊缝宽度、高度、平整 度等，以确保符合设计要求。
无损检测
采用超声波、射线、磁粉等无损检测方法，检测 焊接头内部是否存在缺陷。
质量评估指标
焊接缺陷率
统计焊接缺陷的数量和分布，计算焊接缺陷率，评估焊接头的质 量水平。
培训和人员管理
对焊接工人进行定期的培训和考核，提高其技能水平和安 全意识。同时应加强人员管理，明确工作职责和操作规程 ，确保焊接过程的顺利进行。
工艺改进和技术创新
不断进行工艺改进和技术创新，提高电渣压力焊接头的质 量和生产效率。同时可采用先进的检测手段和技术，对接 头进行全面、准确的检测和分析，进一步优化焊接工艺和 提高产品质量。
常见质量通病防治问题二
常见质量问题防治措施（二）1、箍筋不方正、成型尺寸不准防治措施：（1）预先确定各种形状钢筋下料长度调整值，根据钢筋弯制角度和钢筋直径确定好扳距大小。
（2）一次弯曲多个箍筋时需在弯折处逐根对齐。
2、滚轧直螺纹钢筋接头施工不规范防治措施：（1）钢筋加工前应首先检查机械设备状况，及时更换不合格刀具；指定专人检查并处理不合格的钢筋切口后，再交付滚扎加工；（2）配备经检测合格的力矩扳手，并做好施工和质量技术交底；（3）直径≥30的钢筋宜用切割机切割；3、电渣压力焊接头偏心、弯折防治措施：（1）电渣压力焊焊机容量应根据所焊钢筋直径选定，接线端应连接紧密，确保良好导电。
（2）焊接夹具应具有足够刚度，夹具型式、型号应与焊接钢筋配套，上下钳口应同心，在最大允许荷载下应移动灵活，操作便利，电压表、时间显示器应配备齐全。
（3）电渣压力焊工艺过程应符合下列要求：1）焊接夹具的上下钳口应夹紧于上、下钢筋上；钢筋一经夹紧，钢筋应同心，且不得晃动；2）引弧可采用直接引电弧法，或铁丝圈（焊条芯）引弧法；3）引燃电弧后，应先进行电弧过程，然后，加快上钢筋下送速度，使上钢筋端面插入液态渣池约2mm，转变为电渣的过程，最后在断电的同时，迅速下压上钢筋，挤出熔化金属和熔渣；4）接头焊毕，应稍作停歇，方可回收焊剂和卸下焊接夹具；敲去渣壳后，四周焊包凸出钢筋表面的高度，当钢筋直径为25mm 及以下时不得小于4mm；当钢筋直径为28mm 及以上时不得小于6mm。
4、钢筋闪光对焊中有氧化膜、未焊透、夹渣或裂纹（脆断）防治措施：（1）钢筋端头弯折应调直，钢筋下料宜采取锯割或其它措施对钢筋端面进行平整处理。
（2）闪光对焊时，应选择合适的调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。
（3）变压器级数应根据钢筋牌号、直径、焊机容量以及焊接工艺方法等具体情况选择。
（4）HRB500 钢筋焊接时，应采用预热闪光焊工艺。
当接头拉伸试验结果,发生脆性断裂或弯曲试验不能达到规定要求时，尚应在焊机上进行焊后热处理。
