阳光导入和光导管
太阳光光纤导入系统说明及应用
∙产品名称:绿色照明—太阳光光纤导入系统∙传导介质:光导纤维∙控制方式:内置自动控制系统∙单机质量:150kg∙工作温度:-20℃-80℃∙安装方式:固定型支架安装(可定制)∙照明标准:GB50034—2004《建筑照明设计标准》GB/T50033—2001《建筑采光设计标准》产品概述太阳光纤导入照明系统由室外主机、光缆、室内光纤灯具组成，主机需安装在阳光充足的室外，用于跟踪采集太阳光。
光缆用于高效传输主机采集的阳光导入室内，并通过室内灯具进行照明。
室外主机是该系统的主体部分，主要由光学采集镜片组、太阳跟踪传感器、高精度机械平台、自动跟踪系统等组成。
自动跟踪系统自太阳升起后开始工作，太阳落山后系统复位并进入休眠状态，在阴雨、多云、雾霾以及外部断电重启后，系统均会保持自动跟踪状态，并可根据四季昼夜时间以及地理位置的不同自动调整太阳跟踪轨迹。
性能参数产品型号SUNLIGHT-Ⅲ-36S/SUNLIGHT-Ⅲ-36P单机底座700mm×700mm单机高度1500mm单机质量150kg单机聚光透镜数量36单聚光透镜采光面积Φ100mm传输光纤材料纯石英/聚甲基丙烯酸甲酯（PMMA）传输光纤单芯尺寸纯石英Φ1mm/PMMAΦ3mm光缆挤压拉伸阈值1000N光缆弯曲半径≥250mm单缆(六芯)典型照明参数室外太阳照度8万勒克斯≥1500流明传输距离40m太阳跟踪自动刷新频率≥60次/秒跟踪平台最小步进角度≤0.8″单机供电要求220V50Hz控制方式内置自动控制系统单机功率≤5W安装方式固定型支架安装(可定制)工作温度-20℃-80℃照明标准GB 50034—2004《建筑照明设计标准》GB/T50033—2001《建筑采光设计标准》优点兼具健康、节能、环保特性产品应用医院、育婴房、疗养院、康复中心、学校、别墅、高档宾馆、大型商场、火车站、地铁站、航空港、地下通道、运动场馆、大型停车场、室内绿化、小区住户采光权分配、地下矿井、施工隧道、战备仓库、电磁屏蔽室、海洋馆、水族馆、博物馆等。
光导照明在建筑节能中应用
光导照明在建筑节能中的应用研究摘要：光导照明作为一种照明的节能材料，其通过采集太阳光的光导管绿色照明系统、而使得照明成本低而且照明效果显著。
本文通过对比分析光导照明形式与传统采光形式，以表明光导照明节能的应用价值，同时结合实例，提出光导照明在建筑不同部位的应用，为光导照明在建筑节能设计中的应用提供参考。
关键词：建筑节能；节能材料；光导照明；自然光采光引言通过光导照明系统，可以使建筑室内环境充满户外大自然光线的室内环境，使得每个屋子都充满了自然阳光，让您回归到自然中。
不管时从审美角度还是从健康角度来进行比较，都会发现泛光灯的照明与户外的自然光是完全一致。
这种光导照明所产生的自然照明为室内用户带来了众多的利益，这不仅仅是提供健康的光源，而且可以可持续再生能源及节能。
这种光导照明值得在建筑节能设计中得到推广与应用，本文通过对比分析光导照明形式与传统采光形式，以表明光导照明节能的应用价值，同时提出光导照明在建筑不同部位合理设计的措施。
1、光导照明原理分析光导照明作为现代的建筑采光形式，其工作原理就是使用采光装置聚集室外的自然光线并将其导入系统内部，再经过导光装置强化和高效传输后，由系统底部的漫射装置把自然光均匀地导入到室内任何需要光线的地方。
由于光导照明可直接采集室外光线输送到室内以用于室内的照明，所以光导照明方式不仅能有效地节约能源、使得经济效果显著，而且所产生的光效好、光线健康，从而有效地提高室内用户的工作效率。
1.1照明工作原理目前采集太阳光的方式主要有利用镜面反射搜集阳光、利用天窗等，但被最为广泛运用的成熟产品是本“向日葵”系统，它gps 定位、凸镜组聚焦提升阳光照度、光纤导入、阳光自动跟踪系统。
本产品将阳光压缩1.5万倍，通过光纤导入将阳光传输转弯，随心所欲到达任何位置。
地下室、北面房都可以有阳光，使房产大幅升值，产品安装方便，新、老房屋都方便使用。
与利用天窗、镜子等进行集光的采光系统不同，本产品“向日葵”不受房间的位置、窗户的方位、太阳的高度等条件的限制，一整日都能够进行稳定的采光。
太阳光导照明系统施工工艺
太阳光导照明系统施工工艺简介太阳光导入系统是完全无电无污染的绿色照明系统，是未来最适合人类利用的健康照明，它为人类开启了健康照明的新篇章！Administrator阳光☆健康☆绿色☆环保☆节能☆安全作者：目录一、产品概述 (2)1、产品介绍 (2)2、产品主要部件分解图及规格参数 (3)（1）、采光罩 (3)（2）、防雨装置 (3)（3）、光导管 (3)（4）、漫射板 (3)（5）、漫射板固定环 (3)二、产品整体组装步骤 (4)三、施工前的现场勘察 (5)1、有预留孔位施工现场勘察： (5)2、现场开孔施工勘察： (5)四、施工方案 (6)1、整体嵌入式施工 (6)2、分体安装方法 (7)五、施工结束 (7)一、产品概述1、产品介绍太阳能源是未来人类最合适、最安全、最绿色、最理想的不可替代的能源。
太阳光导入器导入的是清洁、健康、安全、绿色的自然阳光，将大量节约能源，改善环境。
太阳光导系统作为一种无电照明系统，采用这种系统的建筑物白天可以利用太阳光进行室内照明。
其基本原理是，通过采光罩高效采集室外自然光线并导入系统内重新分配，再经过特殊制作的导光管传输后由底部的漫射装置把自然光均匀高效的照射到任何需要光线的地方，从黎明到黄昏，甚至阴天，太阳光导照明系统导入室内的光线仍然很充足。
2、产品主要部件分解图及规格参数（1）、采光罩：用优质进口PC材料并添加UV成分注塑或者吸塑成型，厚度均匀（≥5mm）具有透光率高，抗冲击，耐摩擦，能隔离90% 以上的紫外线和红外线。
表面光滑平整，经风刮雨淋就可以实现自清洁功能。
（2）、防雨装置：采用一体成型的铸造工艺，防水、耐高温，耐腐蚀。
（3）、光导管：采用德国进口高反射镜面铝材，厚度≥0.6mm。
内部涂以进口反射涂料，材料全反光率在98%以上，管道接缝密封性好，防腐防锈，使用寿命长，（4）、漫射板：采用德国进口PC或者亚克力材材料一次成型，厚度≥2.5mm，具有高透光,高扩散，显色性好，透光率在90%以上，光线柔和，无眩光，无频闪。

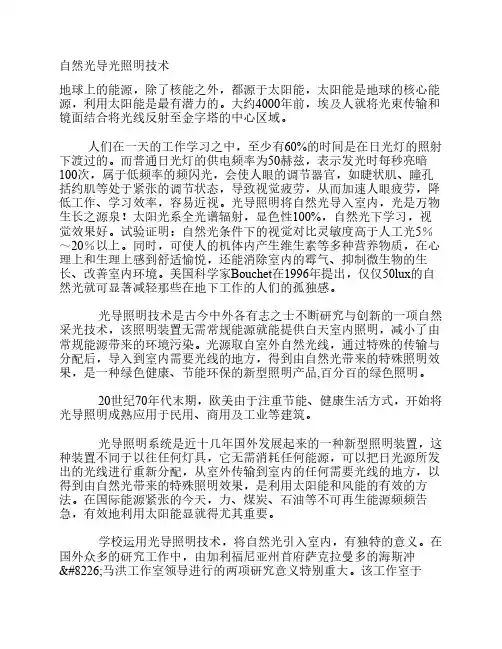

自然光导光照明技术
自然光导光照明技术地球上的能源，除了核能之外，都源于太阳能，太阳能是地球的核心能源，利用太阳能是最有潜力的。
大约4000年前，埃及人就将光束传输和镜面结合将光线反射至金字塔的中心区域。
人们在一天的工作学习之中，至少有60%的时间是在日光灯的照射下渡过的。
而普通日光灯的供电频率为50赫兹，表示发光时每秒亮暗100次，属于低频率的频闪光，会使人眼的调节器官，如睫状肌、瞳孔括约肌等处于紧张的调节状态，导致视觉疲劳，从而加速人眼疲劳，降低工作、学习效率，容易近视。
光导照明将自然光导入室内，光是万物生长之源泉！太阳光系全光谱辐射，显色性100%，自然光下学习，视觉效果好。
试验证明：自然光条件下的视觉对比灵敏度高于人工光5％～20％以上。
同时，可使人的机体内产生维生素等多种营养物质，在心理上和生理上感到舒适愉悦，还能消除室内的霉气、抑制微生物的生长、改善室内环境。
美国科学家Bouchet在1996年提出，仅仅50lux的自然光就可显著减轻那些在地下工作的人们的孤独感。
光导照明技术是古今中外各有志之士不断研究与创新的一项自然采光技术，该照明装置无需常规能源就能提供白天室内照明，减小了由常规能源带来的环境污染。
光源取自室外自然光线，通过特殊的传输与分配后，导入到室内需要光线的地方，得到由自然光带来的特殊照明效果，是一种绿色健康、节能环保的新型照明产品,百分百的绿色照明。
20世纪70年代末期，欧美由于注重节能、健康生活方式，开始将光导照明成熟应用于民用、商用及工业等建筑。
光导照明系统是近十几年国外发展起来的一种新型照明装置，这种装置不同于以往任何灯具，它无需消耗任何能源，可以把日光源所发出的光线进行重新分配，从室外传输到室内的任何需要光线的地方，以得到由自然光带来的特殊照明效果，是利用太阳能和风能的有效的方法。
在国际能源紧张的今天，力、煤炭、石油等不可再生能源频频告急，有效地利用太阳能显就得尤其重要。
光导照明方案(绿色建筑)讲解
光导管照明采光系统方案建议书、导光管采光系统1.1技术简介导光管采光系统是一种型照明装置，其系统原理是通过采光罩高效采集自然光线导入系统内重安排，再经过特别制作的导光管传输和强化后由系统底部的漫射装置把自然光均匀高效的照耀到任何需要光线的地方，得到由自然光带来的特别照明效果。
1.2技术背景自然光环境是人们长期习惯和宠爱的生活环境。
自然光是最为经济、极为宜人的光源。
利用自然采光能节约能源，保护环境，充分的表达可持续进展的生态设计理念。
自然光在建筑设计中能制造出丰富的空间效果和光影变化，给人立体的感觉、层次的感觉、开敞的感觉以及温顺的感觉。
首先，自然光环境是人们长期习惯和宠爱的生活环境。
各种光源的视觉试验结果说明，在一样照度的条件下，自然光的识别力气优于人工光，有利于人们生活和保护视力。
其次，自然光具有确定的杀菌力，可以预防肺炎和其他疾病，还可以调整人体的生物节奏。
自然光对人的心理状况也有很大影响，采光口是视觉与外界环境沟通的渠道，长期在没有自然光的环境中生活，简洁烦躁、愁闷、懊丧和紧急担忧，严峻的还可能患上幽闭恐惊症。
不仅如此，建筑自然采光还是照明节能的重要手段。
在可持续进展已经成为当今世界主题的时候，建筑中可再生能源的应用也开头受到广泛关注。
利用自然光照明，能够节约照明所消耗的电能和改善室内的生态环境，对降低建筑能耗和建设节约型城市具有格外重要的意义。
1.3设计依据1 、《建筑采光设计标准》(GB 50033-2023) 2、《建筑照明设计标准》(GB 50034-2023)3、《导光管采光系统技术规程》(JGJ/T374-2023)4、《绿色建筑评价标准》(GB/T 50378-2023)5、《公共建筑节能设计标准》(GB/50189-2023)二、绿色方案2.1绿建评分标准绿色建筑的评价应以单栋建筑或建筑群为评价对象。
评价指标体系由节地与室外环境、节能与能源利用、节水与水资源利用、节材与材料资源利用、室内环境质量、施工治理、运营治理7 类指标组3 个等成。
光导管-光导纤维-自然光在建筑中的应用PPT课件
系统主要组成
1.采光器 2.防雨装置 3.标准管 4.弯管 5.延长管 6.固定环 7.漫射器 8.装饰环
8
系统部件介绍---采光罩
1.材料：进口PC材料、拱挤UV涂层。 2.成型形式：注塑。 3.外型设计
a.光学性能：光的折射与反射。 b.造型优美：直线与弧线的结合。
9
3.采光器性能 厚度均匀、抗紫外线、抗老化、表面 平滑、硬度高、抗冲击性好、耐摩擦、 透光率高。（以下为直径530的参数 表）
15
系统部件介绍---固定环、装饰环
铝制装饰环高雅大方、防腐耐用，防火 性能好。
16
系统部件介绍---漫射器
1.材料：进口PC材料、纳米扩散添加剂。
2.成型形式：注塑。
3.特点
a.高透光
b.高扩散
17
漫射器光学性能参数
18
光导照明系统连接工艺
19
系统施工保温工艺
20
光导照明系统参考重量
21
46
四.节能分析 （一）电力照明 1、根据GB 50034—2004《建筑照明设计标准》可
知，仓库照度要求为100 lx时，单位面积用电量 为5w/㎡（荧光灯），生产车间照度要求为300 lx时，单位面积用电量为12w/㎡（荧光灯）。 2、白天照明时间以10小时计算。 3、由图纸可知，仓库照明面积为1530㎡，生产车间 照明面积为567㎡ 综合1、2、3，
5.28万元+1.06万元=6.34万元
5、电力照明设备维护费和更换费 维护费约为：0.2万元/年 更换费约为：0.1万元/年 综上所述，电力照明系统一年的运行费用约为：
6.34万元+0.2万元/年+0.1万元/年=6.64万元/年
光导照明系统在建筑工程中的应用 栾绍贺
光导照明系统在建筑工程中的应用栾绍贺摘要：光导照明系统又叫日光照明、自然光照明、管道天窗照明、阳光导入照明和无电照明等。
它是通过室外的采光装置聚集自然光线，并将其导入系统内部，然后经由光导装置强化并高效传输后，由室内的漫射装置将自然光均匀导入任何需要光线的地方，从黎明到黄昏，甚至是阴雨天，该照明系统导入室内的光线仍然十分充足。
光导照明系统与传统的照明系统相比，存在着独特的优点，有着良好的发展前景和广阔的应用领域，是真正节能、环保、绿色的照明方式。
1、引言当今社会节能和保护环境已成为世界各地普遍关注的问题，并直接关系到社会的持续发展。
如今全球能源日益紧张，如何减少不必要的能源浪费是国家研究的一个重要课题。
目前国家大部分都在使用人工照明，照明用电的迅速增加，不但要增加大量的电力投资，牵制国民经济的发展，而且还会产生大量污染。
为了珍惜利用地球有限的能源资源，保护环境，因此自然采光定为绿色照明的重要一项。
人们通过研发光导照明系统，可以使太阳光所产生的自然照明为室内用户带来众多的利益，采集太阳光的光导管照明系统能够把白天的太阳光有效地传递到室内阴暗的房间或者不适宜采用电光源的易燃易爆房间或建筑，更有效地减少了电能的消耗，保证了绿色节能的标准。
本工程将把此系统利用在地下车库，下面将依据本工程所使用的光导照明系统做如下综述。
2、本工程光导照明系统的原理与结构2.1系统的工作原理光导照明系统是通过室外的采光装置聚集自然光线，并将其导入系统内部，然后经由光导装置强化并高效传输后，由室内的漫射装置将自然光均匀导入任何需要光线的地方，从黎明到黄昏，甚至是阴雨天，该照明系统导入室内的光线仍然十分充足。
主要应用于单层建筑，多层建筑的顶层或者是地下室，建筑的阴面等等。
其中包括大型的体育场馆和公共建筑、厂房、车间、别墅、地下车库、隧道、油站、易燃易爆场所以及无电力供应场所。
2.2光导照明系统的结构组成本工程光导照明系统主要由四部分组成：采光罩、光导管、漫射器和防雨装置。
光导管照明系统
光导管照明系统概述光导管照明系统是一种通过光导管将光线传输到需要照明的地方的照明系统。
与传统的电线照明系统不同，光导管照明系统无需电线连接，可以节省能源消耗和成本支出。
该系统由光源、光导管和控制器三部分组成。
光源光源是光导管照明系统的核心。
光源通常使用LED灯和氙气灯作为光的发射源。
LED灯具有耐用性高、光效高、寿命长等优点，因此在光导管照明系统中广泛应用。
氙气灯因亮度高、色彩还原度好等特点，被用于比较高要求的场合。
光源的选择应根据照明需求、环境等因素综合考虑，确保照明效果达到最佳。
光导管光导管是将光线从光源传输到被照明地方的媒介，由于这种光线传输方式不需要电线，所以灵活性高、使用方便。
光导管一般包含纤维芯、包层、护套等部分，不同材质的光导管具有不同的特点，如耐热、耐寒、柔韧等。
光导管的选择应根据使用环境和要求，进行综合考虑并选用合适的光导管材质。
控制器光导管照明系统的控制器通常包含光源供电和光导管照明调节两部分。
光源供电通常使用开关电源或直流电源，可以根据实际需要进行选择。
光导管照明调节功能包括亮度调节和色彩调节，以满足不同场景和需求。
应用光导管照明系统可以应用于以下场景：1.建筑物外立面照明：光导管照明系统可以通过纤维光导管将光线传输到建筑物外墙壁，创造出美丽的夜景。
2.景观照明：光导管照明系统可以通过纤维光导管将光线传输到公园、广场等开放场所的景观设施上，增强景观效果。
3.照明装饰：光导管照明系统可用于商业街、酒店等场所的室内照明装饰，创造出独具特色的照明效果。
优点相比传统的电线照明系统，光导管照明系统具有以下优点：1.灵活性高，安装方便。
2.节省能源、降低成本。
3.色彩还原度高，保证照明质量。
4.维护成本低，使用寿命长。
光导管照明系统是一种新型照明系统，其独有的光线传输方式不仅可以方便的实现照明效果，同时可以省去大量的电线和安装成本。
传统的电线照明系统中常有影响照明质量的电线损耗、发热等问题，光导管照明系统解决了这些问题，提高了照明效果和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阳光导入和光导管都是近几年出来在市场上的太阳光照明设备，很多人都容易把这两种产品看成一个，也有的人弄不清楚阳光导入和光导管之间到底有什么区别。
这里我们就用阳光导入和光导管来做一个比较，分析一下这两种产品间的区别在哪里。
光导管是由光罩和导光筒组成的，太阳光透过光罩射入导光筒，通过导光筒反射进室内，光导管的原理也就是通过这么一个简单的反射也构成。
由于材料少原理简单，所以导光筒的价格是非常低的，比较适合大面积安装使用。
但是这种简单的原理也造成了导光筒的很多局限，比如必须在大面积开阔的地方使用，只可以直线传导，还有就是传导距离非常近，一般使用导光筒的都是一些工厂。
而阳光导入就比较复杂了，现在是通过阳光跟踪采集器来跟踪并收集太阳光，然后通过聚光镜将收集的太阳光都聚集在一点上，再通过导光光纤把太阳光传导进室内，最后通过光纤灯将太阳光照射出来。
这样做的好处就是可以让太阳光照射在任何我们希望照射的地方，并且传输距离比光导管要远很多，但是由于其复杂的构造从而导致其价格不菲，并不适合大范围使用，比较适合在一些特点范围内使用，比较地下室，地下停车场之类的。
由此大家对阳光导入和光导管的优劣都有了一定了解了，希望在选购过程中能对大家有些帮助。
