基本安规知识与安规测试仪测试与点检方法培训
安规、内外检与测试培训[1].ppt
![安规、内外检与测试培训[1].ppt](https://img.taocdn.com/s3/m/03d96fcfd5bbfd0a79567329.png)
日标安规
测试项目 测试标准 将电源插入110V导通测试机，测试机上的正负地指示灯应为全亮（良品） 测试作用与目的 1.检查端子间、极片间无短路、断路和极性相反（不正确） 2.保证电性的基本功能 漏检风险 1.产品断路导致产品不可使用 2.极性相反、短路导致客户使用时电器烧坏、影响人身及财产安
日标安规
欧标安规
测试项目 测试标准 1.用配属插头插拔10次复位; 2.用4.8mm治具、40N的力压1分钟单极不可插入; 3.用3*1.0mm 20N/1*1.0mm1N探针不可通电; 4.30N/30S可通电; 测试作用与目的 保护儿童安全及防止误插漏电风险; 漏检风险 触电
欧标安规
测试项目 测试标准
美标安规
测试项目 测试标准 用手闭开开关数次开关按键是否灵活 测试作用与目的 防止开关组装不良导致开关卡死 漏检风险 1、影响人身及财产安全 2、开关卡死导致产品不可使用
日标安规
测试项目 测试标准 1.接入1500V-1800V电压，漏电流3mA以下，2s内不得有短路、击穿、闪 弧等电线不良 2.正负地与外壳螺丝钉之间的测试1500-1800V高压无短路 测试作用与目的 1.测试产品是否有短路、击穿、闪弧 2.测试外壳螺丝是否锁破内部电线导致螺丝与芯线接触导致高压不良 漏检风险 影响人身及财产安全
1.漏锁螺丝 2.杂色/脏污 3.开关不良
外 检
4.指示灯突出/下陷 5.上下盖缝隙 6.上下盖外观不良 7.组装不良
8.电源线外观不良
外检
刮伤
段差
印刷残缺
外检
上下盖色差
披锋
37
安规、内外检培训
1
1
1
欧标安规
2 3 4
美标安规 日标安规
基本安规知识与安规测试仪测试与点检方法培训
定期开展安全培训和演练，提高员工应对突发事 件的能力和自我保护能力。
建立安全管理制度
建立完善的安全管理制度，明确各级人员的安全 职责和操作规程，确保安全生产的顺利进行。
THANKS
感谢观看
熟悉相关标准和规定
在进行安规测试前，应熟悉相关 的国家和行业标准、规定以及测 试设备的操作规程。
保证数据准确
在测试过程中，应准确记录测试 数据，避免因数据误差导致测试 结果失真。
安规点检的方法和标准
目视检查
通过观察设备的外观、标识、 连接等，检查设备是否符合安
规要求。
触摸检查
通过触摸设备的表面、开关、 插口等，检查设备是否符合安 规要求。
02
制定了一系列关于各种设备、产品和服务的安全标准。
IEC（国际电工委员会）
03
制定了一系列关于电气设备和系统的安全标准。
安全规定在企业中的实施
01
02
03
04
制定安全规章制度
企业应制定详细的安全规章制 度，明确各项安全规定和标准
。
提供安全培训
企业应为员工提供安全培训， 确保员工了解并遵守相关安全
规定。
定期进行安全检查
企业应定期进行安全检查，确 保各项安全规定得到有效执行
。
建立应急预案
企业应建立应急预案，应对突 发事件和事故，保障员工安全
。
02
安规测试仪介绍
安规测试仪的种类和功能
交流电源测试器
绝缘电阻测试器
用于检测交流电源的电 压、频率和相位等参数，
确保符合安全标准。
用于测量电气设备的绝 缘电阻，预防触电事故。
测试报告编写
根据测试数据和结果 编写测试报告，并进 行分析和评价。

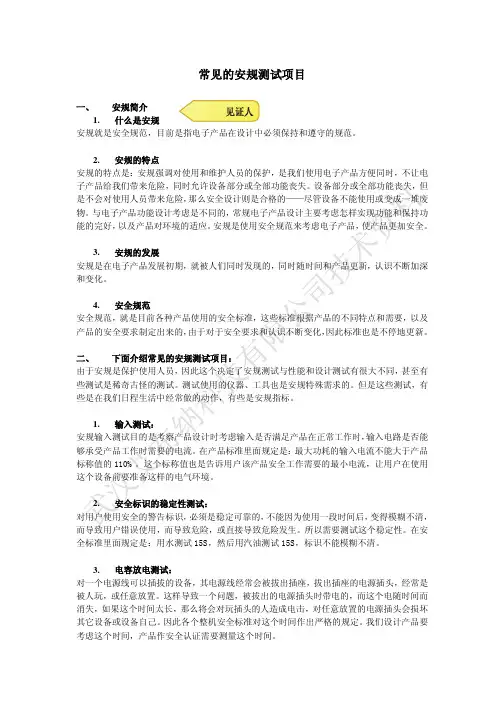

安规测试及其方法
，全标准里面规定是：用水测试15S，然后用汽油测试15S，标识不能模糊不清。
3.电容放电测试：对一个电源线可以插拔的设备，其电源线经常会被拔出插座，拔出插座的电源插头，经常是被人玩，或任意放置。
这样导致一个问题，被拔出的电源插头时带电的，而这个电随时间而消失，如果这个时间太长，那么将会对玩插头的人造成电击，对任意放置的电源插头会损坏其它设备或设备自己。
因此各个整机安全标准对这个时间作出严格的规定。
我们设计产品要考虑这个时间，产品作安全认证需要测量这个时间。
4.电路稳定测试：1)SELV电路SELV电路，就是安全地电压电路，这个电路对使用人员就是安全的，例如手机充电器的直流输出端，到手机，它们是安全的，可以任意触摸不会有危险。
注：SELV电路在不同的标准里面有不同解释，例如在IEC60364里面解释与IEC60950-1是不同的，因此关于SELV需要注意在哪个标准下面，其危险也是不同的。
SELV电路需要满足特殊的要求，才能是SELV电路，这些要求是，在单一故障是，仍然是满足SELV电路要求的。
因此对每一个SELV电路都需要做单一故障下的测试，证明是SELV 电路是稳定的。
测试时是将单一故障逐一引入，监视SELV电路。
2)限功率源电路由于限功率源电路输出的功率很小，在已经知道的经验中，它们不会导致着火危险，因此在安全标准中，对这类电路的外壳作了专门降低要求规定，它们阻燃等级是UL94V-2。
因此有这类电路都需要测量，证明它们是限功率源电路。
3)限流源电路搞过电工的人知道，AC220V电路经过一定的电阻之后，对人就没有危险了。
那么究竟是多大的电阻，和电阻有什么样的要求。
可能大家就不知道了。
在安全标准里面就有这个规定，这个规定就是限流源电路。
限流源电流，要求在电路正常和单一故障下，流出的电流是在安全限值以下的，对人不会导致危险小于0.25mA。
对于隔离一次和二次电路的电阻是要求满足专门标准的耐冲击电阻。
电仪安全知识培训
电仪安全知识培训目录CONTENTS•电仪安全基础知识•电仪设备安全操作规程•电仪设备安全防护措施•电仪设备安全管理制度与执行情况•事故案例分析与经验分享•未来发展趋势预测和挑战应对策略探讨01电仪安全基础知识0102电仪设备基本概念变压器、电机、开关电器、测量仪器等电仪设备的基本构造和工作原理电压、电流、电阻、电容、电感等基本电气参数遵守国家及地方电气安全法规和相关标准合理设计、安装和使用电气设备定期维护和检查电气设备，确保其正常运行加强员工安全用电培训，提高安全意识01020304安全用电基本原则电气设备的安全标准：如IEC、UL、GB等标准电气设备的安全认证：如CE认证、UL认证等电气设备的安全使用年限：不同设备的规定使用年限常见电仪设备安全标准识别电气设备可能存在的危险源：如触电、电击、火灾等对危险源进行风险评估：评估危险源可能造成的危害程度和发生的概率制定相应的安全措施：如加装漏电保护器、设置隔离栏杆等危险源识别与风险评估02电仪设备安全操作规程010204操作前准备事项确认电仪设备型号、规格与实际需求相符。
检查电仪设备外观是否完好，有无破损或异常。
确保电仪设备电源正常，电压稳定。
准备好必要的工具和安全防护用品。
03严格遵守电仪设备操作规程，不得随意更改或简化操作步骤。
操作过程中如发现异常情况，应立即停止操作，并及时报告。
在操作过程中，保持注意力集中，不得分心或做其他事情。
操作过程中要注意自身安全，避免触电、机械伤害等危险。
操作过程中注意事项及时联系专业人员进行检查和维修，不得自行拆卸或修理。
在处理异常情况时，要注意安全，避免造成二次伤害。
如遇电仪设备故障或异常情况，应立即停止操作，切断电源。
异常情况处理方法操作后检查与保养操作完成后，对电仪设备进行检查，确保设备正常工作。
对电仪设备进行必要的保养，如清理灰尘、更换磨损部件等。
做好电仪设备的维护记录，以便后续管理和使用。
03电仪设备安全防护措施接地保护将电仪设备的金属外壳、线路的金属保护管等与大地连接，当设备漏电时，电流可以通过接地线流入大地，避免对人体造成伤害。

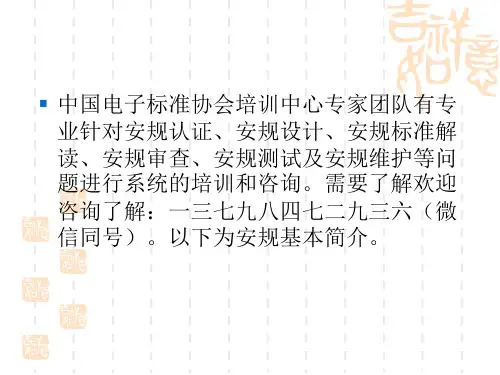

安规测试及标准应用培训研修班课件ppt
IEC标准与GB
EN55032/FCC Part 15, class B/ GB9254.
EN55032/FCC Part 15, class B/ GB9254.
EN 55024:2010；IEC 61000-4-2:2008
EN 55024:2010；IEC 61000-4-3:2006+A1+A2
安规测试要求-电气强度
耐压测试： 1. 基本绝缘1500V/60S，无击穿、闪烁现象。 2. 附加绝缘1500V/60S，无击穿、闪烁现象。 3. 加强绝缘3000V/60S，无击穿、闪烁现象。
接地阻抗
基本绝缘500V/60S，阻抗2Mohm。工厂测试一般要求100Mohm 基本绝缘500V/60S，阻抗4Mohm。工厂测试一般要求100Mohm
安规测试要求-电源线选用
• 各国电压
北美 – US, Canada 120V, 60Hz 中南美 – 220V 较多,有的国家也有120V 欧盟 – 230V, 50Hz (因为英国原本是240V, 其他西欧国家为220V,
因此折中230V ) 东欧 – 一般为 220V, 50Hz 澳洲、新西兰– 240V, 50 Hz 日本 – 100V, 50 HZ 其他国家以220V 居多 – 中国、韩国、东南亚国家
可以看出，申请安规认证是进入上述市场所必须的。另外， 认证分强制型认证等，非强制型认证有TUVGS、UL等， 非强制型认证没有强制的认证要求，但出于保障消费者的 信心等原因而申请此认证
安规认证的目的
1. 防电击危害 2. 防火灾危害 3. 防机械危害 4. 防热危害 5. 防辐射危害 6. 防化学危害 7. 防能量危害
EN 55024:2010；IEC 61000-4-4:2004
安规知识与测试PPT课件
(15) 端子 (16) 突波吸收器 (17) PC 板
Terminal Varistor P. C Board
(18) 風扇
FAN
(19) 變壓器
Thansformer
(20) 熱敏電阻
Thermostat
(21) 塑膠類制品 Plastic Product
a. 線軸
Bobbin
b. 絕緣片
Insulator
輸入插座acinputsocket輸出插座acoutputsocketpowerswitchselectswitchemi濾波器emifilter光耦合器photocoupler10relay11pvcpvcwire12熱宿套管heatshrinkabletubing13label14insulationtape15端子terminal16突波吸收器varistor17pcboard18fan19thansformer20thermostat21塑膠類制品plasticproduct連接端子connectorhousing22對于可能造成起火電擊所作預防之操作型絕緣operationalinsulation設備能正常工作所需的絕緣基本絕緣basicinsulationsupplementaryinsulationdoubleinsulationreinforcedinsulationcreepagedistanceclassiiequipment一次電路初級側acprimarycircuit二次電路次級側dcsecondarycircuitflammabilityrating操作型絕緣operationalinsulation基本絕緣basicinsulationsupplementaryinsulationdoubleinsulationreinforcedinsulation初級ac初級ac次級dc次級dc位置要求初級acpe初級ac次級dc初級ac次級dc一次電路二次電路25mm058mm0005mm二次電路間視電壓大小而有不同普通424vpk以下的電路可不考慮距離伏特v安培a熔斷特性快速f慢速st防暴特性h
产品安规测试专题培训课件
六
电路和电路特性
5.ELV(特低电压)电路
在正常工作条件下,在电路的任意两个导体之间或任一导体与地之间电压 的交流峰值不超过42.4V或直流不超过60V的二次电路,使用基本绝缘瑟 危险电压隔离，但它既不符合SELV电路的全部要求，也不符合限流电 路的全部要求。
6.SELV（安全特低电压）电路
作了适当的设计和保护的二次电路，使得在正常工作条件下和单一故障 条件下，它的电压值均不会超过安全值。
Equipment中国电气产品认证委员会 CCIB - China Commodity Inspection Bureau中国商品检验局 CCC - China Compulsory Certification中国强制认证 JET - Japan Electrical Testing Laboratory Inc.日本电气用品试验所 KTL - Korea Testing Laboratory韩国验证测试实验室
100%检测（主要生产线上）
九 IP等级
防护型式为IPXX： IPXX(a):防止人接触或靠近带电部件以及接触可移动件，
防止设备内进入固体杂质 IPXX(b):防止水进入的设备
九 IP等级
第一个特征数字所表示的防护程度 0 -- 无防护，即无特殊防护性能 1 -- 防止 50 毫米以上的固体物质进入 2 -- 防止 12 毫米以上的固体物质进入 3 -- 防止 2.5 毫米以上的固体物质进入 4 -- 防止 1.0 毫米以上的固体物质进入 5-- 防尘，即不能完全防止尘土的进入，但进入的尘土的量不
3.次级电路（二次电路）
二次电路是不与一次电路直接连接，而是由位于设备内的变压器、 变换器或等效的隔离装置供电或由电池供电的一种电路，例如主板， DVD。
安规测试PPT课件
温升测试
总结词
测量产品在工作状态下的温度变化，评估产品的散热 性能和稳定性。
详细描述
温升测试是安规测试中的一项重要实验，用于测量产品 在工作状态下的温度变化，评估产品的散热性能和稳定 性。在长时间工作过程中，产品会产生热量并导致温度 升高。如果温度过高，可能会影响产品的性能和使用寿 命，甚至引发火灾等安全事故。通过温升测试，可以检 测出产品的散热性能是否良好，以及产品在工作状态下 的稳定性。如果发现温度过高，可以采取相应的措施来 降低温度，以确保产品的安全性和可靠性。
国内安规测试标准
CCC认证
中国的强制性产品认证制 度，要求产品符合国家相 关标准和规定。
CQC认证
中国质量认证中心的自愿 性产品认证制度，提供符 合性评价和注册。
GB标准
中国国家标准的安规测试 标准，由国家标准化管理 委员会制定。
安规测试相关法规
欧盟指令
欧盟发布的指令要求产品符合相关安 全标准和规定，以确保消费者的安全。
04 安规测试设备与工具
电源供应器
01
02
03
04
电源供应器是安规测试中常用 的设备之一，用于提供稳定的 电源，模拟实际使用中的电源
条件。
电源供应器通常具有可调电压 和电流的功能，以便在不同测
试条件下进行测试。
电源供应器需要具备过流保护 和过压保护功能，以确保测试
过程中的安全。
电源供应器的精度和稳定性对 测试结果的影响较大，因此需 要选择高品质的电源供应器。
1. 设备性能： 选择具有高精度、 高稳定性和低误差的测试设备， 以确保测试结果的准确性。
3. 设备安全性： 优先选择具有过 载保护、短路保护等安全功能的 测试设备，以保障设备和操作人 员的安全。
基本安规知识与安规测试仪测试与点检方法培训.ppt
使用前注意事项及要求 1 操作时操作人员需站在绝缘胶皮上，手 上需佩戴绝缘手套。 2 在安规测试仪进行测试时任何人严禁碰 触到测试线与仪器的连接端。 3测试之前检查仪器是否接地良好,是否经 过校验及有效期。
公司现行安规设置参数
1交流耐压: 电压：AC1.5-3KV 漏电流:5mA(设为上限值） 时间:5S 2接地电阻: 电流:25A 电阻:100mΩ (设为上限值） 电压:3V测试 时间:5S
YDA9880A安规测试仪前面板功能设置区按键功能介绍
6直流耐压选择键 用于进入直流耐压状态，并读出该组别该参数下的设置参数。 7绝缘电阻选择键 用于进入绝缘电阻状态，并读出该组别该参数下的设置参数。 8接地电阻按选择键 用于进入接地电阻状态，并读出该组别该参数下的设置参数。 9启动测试状态选择键 启动测试状态选择键与数字键“7”复用，用于进入启动测试状态,并读出该组别该参数 下的设置参数。 10设置按键 用于进入各状态下各项参数的设置状态。 11∧和∨按键 用于各项参数设置时的项目选择，或在测试时输出电压增加或减少（仅在耐压测试状态有效，每 次约增加或减少10V）。在待测状态时改变组别大小，加一或减一，并可读出组别设置数据及参 数。 12退出按键 用于退出或修改各项参数设置，设置时若输入数据并未按确定键，则按该健可重新输入，若已按 确定键，则退出设置状态，回到待测状态。本键具有复位键功能。
使用注意事项
当仪器不能正常报警时，操作员应立即 停用且报告给上级主管处理，生产线换 用已经校验之耐压测试仪，且不能正常 报警之耐压测试仪应作送修处理（修理 后需经法定计量方校验可重新使用）， 并追溯已检验之产品。
培 训 结 束.谢 谢 大 家
测试仪安全操作规程
测试仪安全操作规程测试仪安全操作规程为了保证测试仪的安全使用和减少事故发生的风险，制定以下测试仪安全操作规程：一、一般要求：1. 操作人员应具备相关专业知识和技能，通过专业的培训后方可操作测试仪。
2. 安装测试仪应遵守相关规定，确保设备的稳定性和可靠性。
3. 在使用测试仪之前，应对设备进行检查和维护，确保设备正常工作。
4. 操作人员应按照操作手册和安全规程进行操作，不得随意更改设备的设置参数。
5. 对于需要维修或更换部件的情况，应由专业人员负责，并按照规定的程序操作。
二、电气安全：1. 操作人员应了解并遵守相关的电气安全规定，保证安全接地和防止电击事故的发生。
2. 在操作测试仪时，应确保设备的电源接地良好，并使用三芯电源插头。
3. 不得在测试仪有强电的情况下进行维修和检修。
4. 在进行高压测试时，操作人员应戴好绝缘手套和绝缘鞋，并确保测试仪的工作电源与被测试物品之间有足够的绝缘距离。
三、机械安全：1. 操作人员应穿戴合适且符合相关规定的个人防护装备，如安全帽、手套、护目镜等。
2. 在操作测试仪时，应注意避免手指或其他物体被夹或卷入设备中，避免发生意外。
3. 对于设备移动或拆卸时，应按照操作手册和相关规定进行，并使用适当的工具和设备。
4. 使用测试仪时，应避免过度使用设备，防止设备过热、损坏或发生事故。
四、化学安全：1. 操作人员需要了解被测物品的化学性质并采取相应的防护措施。
2. 在操作测试仪时，应避免接触有毒物质和腐蚀物。
3. 对于一些有毒物质的测试，应使用防护设备，并注意通风和排放。
4. 对于可能产生有害气体的测试，应通过一定的方法处理废气。
五、紧急处理措施：1. 在操作测试仪时，应充分了解紧急处理措施、应急停机和报警信号等，以应对可能发生的紧急情况。
2. 在发生事故或异常情况时，应立即采取必要的紧急处理措施，停止使用设备并报告相关人员。
3. 定期进行演练，确保操作人员对紧急处理措施的掌握和熟悉。
