人教版八年级物理上册第五章透镜及其应用第一节透镜同步练习及答案
人教版八年级物理上册第五章透镜及其应用第一节透镜同步练习及答案
1 / 5
第五单元 透镜及其应用
第一节 透镜同步测试
知识点：透镜的焦点
1．实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，
当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则
这三个透镜的焦距f甲、f乙、f丙的大小关系为（ ）
A．f甲＞f乙＞f丙 B．f乙＞f丙＞f甲
C．f乙＞f甲＞f丙 D．f丙＞f乙＞f甲
2．如图是宇航员王亚平太空授课时的一个镜头，若她的脸离水球球心的距离是30cm，则该水球的焦距可
能是（ ）
A．8cm B．15cm C．20cm D．40cm
3．如图，F是透镜的焦点，其中正确的光路图是（ ）
A． B．
C． D．
4．将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l．若凸透
镜远离纸的过程中光斑一直变大，则该凸透镜的焦距（ ）
A．一定小于l B．一定等于l
C．一定大于l D．可能小于l，也可能大于l
5．取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在
杯底放置的器材是（ ）
人教版八年级物理上册第五章透镜及其应用第一节透镜同步练习及答案
2 / 5
A．平板玻璃 B．平面镜 C．凹透镜 D．凸透镜
知识点：透镜类型
6．如图是四个透镜实物图，属于凹透镜的是（ ）
A． B． C． D．
7．如图中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是（ ）
A．a B．b、d C．c D．a、b、c、d
8．如图是把一副眼镜放在太阳光下，在地面上看到的情形．由此可以判断镜片是（ ）
A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜
9．如图中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是（ ）
A． B．
C． D．
10．两个完全相同的凸透镜L1、L2如图放置，其中AO1=O1B=BO2，过A点的一条光线经L1折射后按如
图方向到达L2，则关于该光线再经L2折射后的去向，以下判断正确的是（ ）
人教版八年级物理上册第五章透镜及其应用第一节透镜同步练习及答案
3 / 5
A．过L2的二倍焦距点 B．过L2的焦点
C．平行于L2的主光轴 D．过L2的二倍焦距以外的点
11．学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不妥
当的是（ ）
A．老花镜是一种凸透镜 B．老花镜可以用来做放大镜
C．老花镜能在阳光下点燃白纸 D．爷爷原来是个近视眼
12．如图所示，当用眼睛去观察镜子时，光束似乎是从M处发散开来的，则透镜的焦距是（ ）
A．0.1m B．0.2m C．0.3m D．0.5m
13．如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电．此透镜是一个（ ）
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用
14．小星同学利用太阳光测量凸透镜的焦距，方法如图所示．他注意到让凸透镜正对阳光，但没有仔细调
节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透
镜的实际焦距（ ）
A．一定小于L B．一定大于L
C．可能等于L D．可能小于L、也可能大于L
15．下列说法不正确的是（ ）
人教版八年级物理上册第五章透镜及其应用第一节透镜同步练习及答案
4 / 5
A．近视镜片中间薄，边缘厚，是凹透镜
B．照相机拍摄物体所成的像一定是实像
C．近视眼不戴眼镜时成的像在视网膜的前面
D．用望远镜观察远处的物体，物镜得到的是放大的像
16．如图所示，有一圆柱形玻璃体，在它的中心轴线上有一球形气泡，柱体低面是磨砂的毛面，当平行光
沿柱轴方向向下照射时，在磨砂的毛面上可能会看到（ ）
A．圆形亮斑 B．圆型暗斑
C．圆形暗斑且中心有一亮点 D．圆形亮斑且中心有一暗点
17．如图A、B、C、D四种光学器件中，属于凸透镜的是（ ）
A． B． C． D．
18．下列说法中正确的是（ ）
A．凸透镜只对平行光有会聚作用
B．反射光线与入射光线不在同一平面内
C．一束太阳光可以通过三棱镜分解为不同的色光
D．人离平面镜越远，人在平面镜中所成的像就越小
19．一家汽车美容店的门口，贴着如图所示的“爱车小贴士”，这是因为留在车身上的水滴相当于
镜，使太阳光 在车身局部形成高温，导致车漆失去光泽．
21．某人在眼镜店所配的眼镜是+200度，它是 眼镜片（选填“近视”或“远视”）．站在山下用相
机拍摄山上的“革命烈士纪念塔”，如果所用相机的镜头焦距是50mm，则胶片到镜头的距离范围
是 ．
22．人的眼睛中晶状体相当于凸透镜，凸透镜具有 光线作用．如果远处的物体通过晶状体所
成的像落在视网膜 （填“前面”或“后面”）就会形成近视，近视眼患者需要配戴 透
镜来矫正视力．
人教版八年级物理上册第五章透镜及其应用第一节透镜同步练习及答案
5 / 5
23．如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的
白纸，可以发现白纸上与空气泡相对应的位置上，有一椭圆黑影，而其它部分竟是一条与试管平行的亮线．这
是因为试管充满水的地方相当于 透镜，而气泡与周边的水组成 透镜．如果把白
纸从靠近试管向下移动到较远处，亮线的粗细将如何变化？ ．
参考答案
1．B 2．A 3．C 4．A 5．C 6．C 7．C 8．D 9．C 10．A
11．D 12．A 13．A 14．D 15．D 16．D 17．B 18．C
19．凸透；会聚 20．远视；大于50mm小于100mm 21．会聚；前面；凹
22．凸凹；先变细再变粗
人教版初中八年级物理上册第五章《透镜及其应用》阶段练习(含答案解析)(1)
一、选择题1．把凸透镜正对太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑。
若将光屏放在距此透镜20cm处，可得到一个清晰的像。
这个像是（）A．倒立放大的实像B．倒立缩小的实像C．正立放大的实像D．正立放大的虚像2．下列图中关于光学现象的描述或解释错误的是（）A．甲图中小孔成的是倒立的实像，是由光的直线传播形成的B．乙图中凹透镜可以矫正远视眼，凹透镜对光有会聚作用C．丙图中白光通过三棱镜会分解成多种色光D．丁图中漫反射的光线遵循光的反射定律3．蜡烛的烛焰发出一束平行于主光轴的光线经过凸透镜后，传播情况如图所示，下列说法正确的是（）A．该凸透镜的焦距为10.0cmB．烛焰通过透镜不能成像C．烛焰通过透镜后成的是放大的实像D．眼睛在A处还能观察到烛焰在凸透镜上有一个正立放大的虚像4．如图是小明通过一块透镜观察物理课本的情况，此时他将这块透镜由图示位置慢慢远离课本，他在草稿纸上随手记录了成像情况如下：①倒立放大的像；②倒立缩小的像；③正立放大的像，那么，在这过程中像变化的正确顺序是（）A．①②③B．②③①C．③①②D．③②①5．如图所示为“新冠肺炎”疫情期间，各地通过手机扫描二维码进行防疫登记。
手机扫描二维码相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏。
下列说法正确的是（）A．手机摄像头和老花眼镜的镜片都对光有发散作用B．扫描时二维码位于手机摄像头二倍焦距以外C．当二维码远离摄像头时，影像传感器上的像变大D．影像传感器上成的是正立的虛像6．随着人们生活水平和文化水平的提高，望远镜已逐渐成为人们文化消费的必备品进入日常生活，如图所示，关于望远镜的知识，以下说法不正确的是（）A．望远镜靠近眼睛的镜片叫目镜，利用目镜可以把景物的像放大，相当于放大镜B．物镜的作用是使远处的物体在焦点附近成缩小的实像，这类似于照相机C．第一个用天文望远镜观测天体的科学家是伽利略D．望远镜都是由一个凸透镜和一个凹透镜构成的7．小何同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像（未画出）。
人教版八年级物理上册同步测试：第五章 透镜及其应用(透镜、生活中的透镜、凸透镜成像规律)【含答案】
第五章透镜及其应用（透镜、生活中的透镜、凸透镜成像规律）一、选择题1、下列光学仪器，对光线起会聚作用的是（）A．凹透镜B．平面镜C．凸透镜D．凸面镜2、如果把一个玻璃球分割成五块，其截面如图6所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是( )A．a B．b C．d D．都不行3、在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏处于如图3所示的位置时，恰能在光屏上得到一个清晰、缩小的像。
利用这个成像规律可以制成：（）A．照相机B．平面镜C．幻灯机D．放大镜4、小明在照相机取景窗中看到的“花朵”，现要使花朵的像变大，正确的做法是( ) A．照相机适当前移，镜头向前伸D．照相机适当后移，镜头向前伸C．照相机适当前移，镜头向后缩D．照相机适当后移，镜头向后缩5、光的世界丰富多彩，下列光学器件在生活中具有广泛的应用．其中符合成像规律的是（）A．平面镜成像时，像、物到平面镜的距离相等B．投影仪成像时，物距大于二倍焦距C放大镜成像时，物距大于一倍焦距Ｄ照相机成像时，物距在一倍焦距和二倍焦距之间6、物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（）A．6cm B．10 cm C．16 cm D．20 cm7、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。
利用这一成像原理的光学仪器室（）A. 投影仪B. 照相机C. 放大镜D. 显微镜8、小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景，以下说法中正确的是( )A．甲图中成的是实像；乙图中成的是虚像B．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内C．甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，所成的像也变小D．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机二、填空题9、在森林中旅游时，请不要随意丢弃饮料瓶。

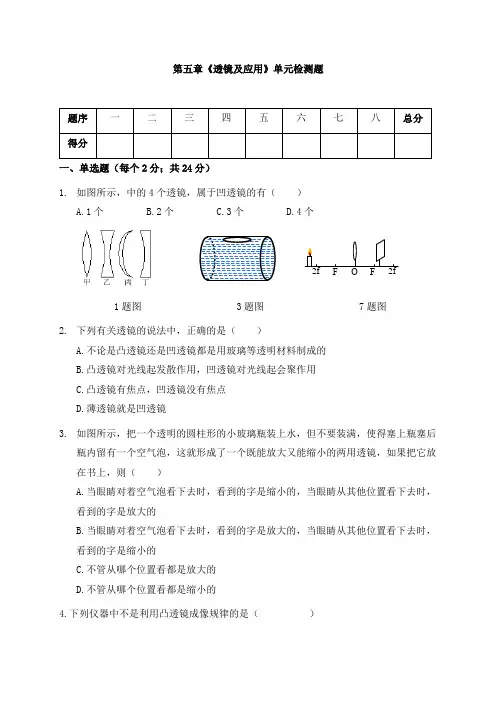

人教版八年级物理上册第五章《透镜及应用》单元同步检测试题(含答案)
第五章《透镜及应用》单元检测题一、单选题（每个2分；共24分）1. 如图所示，中的4个透镜，属于凹透镜的有（ ）A.1个B.2个C.3个D.4个1题图 3题图 7题图2. 下列有关透镜的说法中，正确的是（ ）A.不论是凸透镜还是凹透镜都是用玻璃等透明材料制成的B.凸透镜对光线起发散作用，凹透镜对光线起会聚作用C.凸透镜有焦点，凹透镜没有焦点D.薄透镜就是凹透镜3. 如图所示，把一个透明的圆柱形的小玻璃瓶装上水，但不要装满，使得塞上瓶塞后瓶内留有一个空气泡，这就形成了一个既能放大又能缩小的两用透镜，如果把它放在书上，则（ ）A.当眼睛对着空气泡看下去时，看到的字是缩小的，当眼睛从其他位置看下去时，看到的字是放大的B.当眼睛对着空气泡看下去时，看到的字是放大的，当眼睛从其他位置看下去时，看到的字是缩小的C.不管从哪个位置看都是放大的D.不管从哪个位置看都是缩小的4.下列仪器中不是利用凸透镜成像规律的是（ ）2f 2fA. 平面镜B. 照相机C. 投影仪 D. 放大镜5，对学习过的知识进行归纳、剖析、总结，从而加深对知识的理解，是一种重要的学习方法。
以下是小洋学习了关于“平面镜成像”和“凸透镜成像”的知识后，总结出的关于实像和虚像的一些特点，其中错误的是（）A，虚像不可以用光屏承接B，虚像可以是正立的，也可以是倒立的C，实像一定能用光屏承接D，实像可以是放大的，也可以是缩小的。
6，把高为2cm的发光棒立于焦距为5cm的凸透镜前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是（）A，7.5cm B，12.5cmC，4.5cm D，10cm7，在探究近视眼视力矫正问题时用如图所示的装置模拟眼睛，烧瓶中的着色液体相当于玻璃体，烧瓶左侧紧靠瓶壁的凸透镜相当于眼球的晶状体，右侧内壁相当于视网膜。
下图中的四幅图是一些同学描绘近视眼矫正的方法和光路，其中能达到近视眼矫正目的的是（）8，有三个焦距都是20cm的凸透镜，小明利用它们和辅助材料制作了三个简易的光学器材。
人教版初中物理八年级上册第五章《透镜及其应用》测试题(含答案)
初中物理八年级上册第五章《透镜及其应用》测试题（含答案）一、选择题1、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（）A．凸透镜前任意位置 B．凹透镜前任意位置C．凹透镜的焦点上D．凸透镜的焦点上2、下列关于透镜的说法，正确的是（）A．凸透镜对光线一定有会聚作用B．凹透镜对光线不一定有发散作用C．经过凸透镜的光线一定是发散光线D．经过凹透镜的光线有可能比原来更会聚了一些3、下列光学作图中，错误的是（）A．凹透镜聚光B．平面镜成像C．光从空气射入水中D．光的色散4、下列关于实像和虚像的说法，正确的是（）A．实像不可能与物体等大B．实像都是由光的折射形成的C．虚像是人的幻觉，并没有光线射入人眼D．虚像不能在光屏上呈现5、在八年级物理的学习中，我们经常提到的“像”有：①小孔成像；②平面镜成像；③放大镜成的像；④投影仪投影在屏幕上成的像。
下列关于上述“像”的说法中正确的是（）A．属于实像的是①②④B．由于光的直线传播形成的像是①③C．由于光的反射形成的像是①②D．由于光的折射形成的像是③④6、以下有关透镜的说法，正确的是（）A．望远镜的物镜使远处的物体成正立、放大的虚像B．要使投影仪在屏幕上成的像更大一些，应让投影片离镜头更近一些C．照相机成像时，物距在一倍焦距和二倍焦距之间D．放大镜只能成放大的像，不能成缩小的像7、芯片（如图甲所示）是电子设备的心脏和大脑，光刻机是制造芯片的核心装备。
某种光刻机的原理如图乙所示，先在硅片表面涂一层光刻胶，再用紫外线光束透过事先设计好集成电路图的镂空掩模，经过凸透镜去照射下面的硅片，被光线照射到的光刻胶会发生反应，硅片上就会出现缩小的电路图案，下列说法正确的是（）A．掩膜在硅片上的像是正立缩小的实像B．掩膜位于凸透镜一倍焦距和二倍焦距之间C．要想硅片上的像变小，需将掩膜和硅片向上移动D．将掩膜和硅片向下移动相同距离，硅片上还能成清晰的像8、如图所示，A、B、C、D是距凸透镜不同距离的四个点，F为焦点。

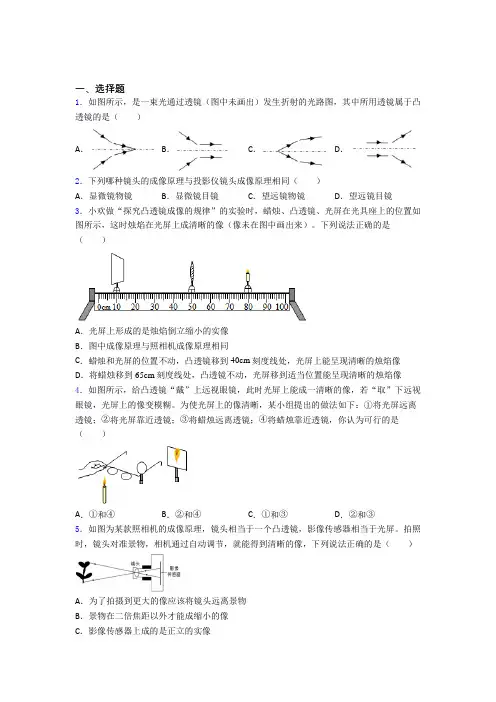

人教版初中八年级物理上册第五章《透镜及其应用》经典练习题(含答案解析)(1)
一、选择题1．如图所示，是一束光通过透镜（图中未画出）发生折射的光路图，其中所用透镜属于凸透镜的是（）A．B．C．D．2．下列哪种镜头的成像原理与投影仪镜头成像原理相同（）A．显微镜物镜B．显微镜目镜C．望远镜物镜D．望远镜目镜3．小欢做“探究凸透镜成像的规律”的实验时，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来）。
下列说法正确的是（）A．光屏上形成的是烛焰倒立缩小的实像B．图中成像原理与照相机成像原理相同C．蜡烛和光屏的位置不动，凸透镜移到40cm刻度线处，光屏上能呈现清晰的烛焰像D．将蜡烛移到65cm刻度线处，凸透镜不动，光屏移到适当位置能呈现清晰的烛焰像4．如图所示，给凸透镜“戴”上远视眼镜，此时光屏上能成一清晰的像，若“取”下远视眼镜，光屏上的像变模糊。
为使光屏上的像清晰，某小组提出的做法如下：①将光屏远离透镜；②将光屏靠近透镜；③将蜡烛远离透镜；④将蜡烛靠近透镜，你认为可行的是（）A．①和④B．②和④C．①和③D．②和③5．如图为某款照相机的成像原理，镜头相当于一个凸透镜，影像传感器相当于光屏。
拍照时，镜头对准景物，相机通过自动调节，就能得到清晰的像，下列说法正确的是（）A．为了拍摄到更大的像应该将镜头远离景物B．景物在二倍焦距以外才能成缩小的像C．影像传感器上成的是正立的实像D．景物在镜头前任何位置都能在影像传感器上成像6．新冠疫期间，不少学生用手机上网课，长时间盯着屏幕，容易导致视力下降，患上近视跟。
图中关于近视眼及其矫正的原理图正确的是（）A．①和③B．①和④C．②和③D．②和④7．如图所示，关于远视眼的形成和矫正方法，正确的是（）A．①③B．②④C．①④D．②③8．随着人们生活水平和文化水平的提高，望远镜已逐渐成为人们文化消费的必备品进入日常生活，如图所示，关于望远镜的知识，以下说法不正确的是（）A．望远镜靠近眼睛的镜片叫目镜，利用目镜可以把景物的像放大，相当于放大镜B．物镜的作用是使远处的物体在焦点附近成缩小的实像，这类似于照相机C．第一个用天文望远镜观测天体的科学家是伽利略D．望远镜都是由一个凸透镜和一个凹透镜构成的9．下列生活中的光学元件原理解释正确的是（）A．放大镜是凸透镜B．近视镜是凸透镜C．投影仪镜头是凹透镜D．远视镜是凹透镜10．在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为15cm，固定在光具座的50cm处，如图所示，移动蜡烛和光屏，能得到下列哪种实验结果（）A．将蜡烛移动位置，发现蜡烛越靠近35cm处时，像就越大B．将蜡烛移到10cm处，移动光屏，光屏上成倒立的放大的实像C．将蜡烛移到30cm处，成像特点与照相机成像特点相同D．将蜡烛移到40cm处，移动光屏，光屏上可得到正立放大的虚像11．下列现象中，由于光的直线传播形成的是（）A．手影B．用放大镜看字C．水中筷子“弯折”D．湖中倒影12．近年来流行一种“自拍神器”给旅行者自拍带来方便，实际上是一个可伸缩的金属杆，如图所示。
最新人教版八年级物理上册第五章透镜及其应用同步练习练习题(人教)
2021-2022学年八年级物理上册（人教版）第五章透镜及其应用章节综合测试同步练习（含答案）名师审核无超纲知识点习题·定向攻克适用于全国各市县人教版教材八年级物理上册第五章透镜及其应用同步练习（2021-2022学年考试时间：90分钟，总分100分）班级：__________ 姓名：__________ 总分：__________一、单选题（15小题，每小题3分，共计45分）1、春节时你想给家人拍照留念，则家人到照相机的镜头的距离u必须满足什么条件 ( )A．>f B．>2f C．=2f D．>f且<2f2、物体通过凸透镜可以在光屏上形成倒立放大的实像，下列哪个光学仪器应用了这种成像原理（）A．照相机B．放大镜 C．幻灯机 D．汽车后视镜3、在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像．接着又把点燃的蜡烛置于原来的光屏处，则所成像的性质是A．倒立等大的实像B．正立放大的虚像C．倒立放大的实像D．倒立缩小的实像4、如图所示为一个眼球模型，则该图表示的眼球模型和应该采取的矫正措施分别是A．远视眼模型，用凸透镜矫正B．近视眼模型，用凹透镜矫正C．近视眼模型，用凸透镜矫正D．远视眼模型，用凹透镜矫正5、要使冰块能会聚太阳光取火，冰块必须磨成A．冰砖 B．冰三棱镜 C．冰凸透镜 D．冰凹透镜6、一个焦距是l0厘米的凸透镜，当物体沿主光轴从离凸透镜50厘米处逐渐移到离透镜20厘米处的过程中A．像逐渐变小，像距逐渐变小B．像逐渐变大，像距逐渐增大C．像逐渐变大，像距逐渐减小D．像逐渐变小，像距逐渐增大7、“影”是我们日常生活中常见的光现象，如做光学游戏形成的“手影”；剧院放映的电影；湖岸景色在水中的倒影；春游时留下美好记忆的照片……摄影等。
以下列出的“影”与物理知识对应关系不正确的是( )。
A、手影……光的直线传播；B、倒影……平面镜成像；C、摄影……凹透镜的成像；D、电影……凸透镜成像。
八年级物理上册《第五章 透镜》同步练习题含答案(人教版)
八年级物理上册《第五章透镜》同步练习题含答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列关于生活实际应用的描述中，说法中不正确的是A．照相机拍照时，来自物体的光能够在底片上成像，说明凸透镜能成实像B．透过凸透镜观察到远处的物体是倒立的，说明凸透镜能成倒立的实像C．通过放大镜观赏邮票起到放大的作用，说明凸透镜能成正立的虚像D．使用投影仪时，看到屏幕上所成的是正立放大的实像2．近年，森林火灾频发，有调查显示，一部分森林火灾的“罪魁祸首”是装有水的瓶子。
这些装有水的瓶子在阳光照射下引起茅草等物体自燃，从而导致火灾发生，装有水的瓶子所起的作用相当于（）A．平面镜B．凸透镜C．三棱镜D．凹透镜3．下列关于光现象描述正确的是（）A．凹透镜对光有会聚作用B．漫反射遵循光的反射定律C．平面镜成的像能呈现在光屏上D．月亮在水中形成倒影是光的折射现象4．如图所示，《淮南万毕术》关于冰透镜记载：“削冰令圆，举以向日，以艾承其影，则火生”。
关于此现象，下列说法正确的是（）A．应用了凹透镜对光线的发散作用B．应用了凹透镜对光线的会聚作用C．应用了凸透镜对光线的会聚作用D．这种现象属于光的反射5．凸透镜对光的作用是A．将要会聚的光通过凸透镜后会变成平行光B．只有对平行于主光轴的光才有会聚作用C．对任何光都有会聚作用D．对不平行于主光轴的光会有发散作用6．今年是农历猴年，张家界市2016“猴年拍猴”主题摄影活动正在进行中，某摄影爱好者看到如图所示温情一幕，立即举起照相机进行了抓拍，那么在底片上所成像是()A．B．C．D．7．一块由玻璃制成的凸透镜，在空气中使用时焦距为f，如将它放在水中，则它A．仍是会聚透镜，但焦距变大B．仍是会聚透镜，但焦距变小C．仍是会聚透镜，但焦距不变D．将成为发散透镜8．下列关于凸透镜的说法中正确的是（）A．所有的凸透镜都只有右侧一个焦点B．一个凸透镜的焦距是随时变化的C．过光心的直线都叫主光轴D．凸透镜的焦距越小，对光的会聚能力越强9．汽车香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最不适合放在前挡风玻璃下的是哪种瓶盖造型A．B．C．D．10．我们有这样的体验：人站在平面镜前，当人逐渐靠近镜面时，会感觉自己的像在“变大”，这是因为（）A．像真的变大了B．像相对于人眼的视角变小了C．像实际变小了D．像相对于人眼的视角变大了二、填空题11．把一个凸透镜放在太阳与白纸之间，调整透镜与纸间的距离，使白纸上得到一个最小、最亮的光点，这时测得透镜与纸间的距离为6cm．由此可知，该凸透镜的焦距是cm．12．清晨，树叶上露珠下面的叶脉看起来更清晰，这时露珠相当于镜，这种透镜对光线具有作用。
人教版八年级物理上册第五章《透镜及其应用》单元练习题(含答案)
人教版八年级物理上册第五章《透镜及其应用》单元练习题（含答案）一、单选题1．把放大镜正对太阳光，可在距放大镜10cm处得到一个最小最亮的光斑；若用此放大镜来放大观察邮票上的细小部分，则邮票到透镜的距离应该（）A．小于10cm B．等于10cmC．在10cm到20cm之间D．大于20cm2．下图是蜡烛通过凸透镜所成像的示意图，此时，蜡烛到凸透镜的距离（）A．u>2f B．f<u<2f C．u=f D．u<f3．某凸透镜的焦距为10厘米，当物体沿主光轴从距透镜15厘米处向30厘米处移动时，则（）A．像变大，像距变大B．像先变大后变小，像距变大C．像变小，像距变小D．像先变小后变大，像距变小4．实验操作考试临近，同学们上实验室动手实验，通过训练提高操作技能。
如图，小明正在做凸透镜成像实验，此时光屏上出现了清晰的像。
下列说法正确的是（）A．该透镜与近视眼镜的镜片是同一类透镜B．该透镜的焦距是30cmC．此时成的是倒立、等大的实像D．如果将蜡烛向左移，光屏需要适当右移才能再次形成清晰的像5．2021 年12 月9 日，“太空教师”王亚平为我们展示了神奇的水球光学实验，她在水球里注入一个气泡，产生了双重成像，我们能看到一个正立的像和一个倒立的像，如图所示。
其中水球的外圈相当于一个凸透镜，成一个倒立、缩小的像，下列说法正确的A．该水球外部成所的倒立的像原理与投影仪相同B．如果向水球继续注水，外部变厚，折光能力变强，焦距变长C．当王亚平向靠近“水球”，“倒影”会变小D．无论正立的像还是倒立的像，都是由于光的折射形成的6．在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上能成等大清晰的像。
关于本实验下列说法正确的是（）A．凸透镜的焦距是20cmB．把蜡烛移至刻度尺10cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像C．把蜡烛移至刻度尺32cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像。
人教版八年级物理上册第五章《透镜及其应用》测试题(含答案)
人教版八年级物理上册第五章《透镜及其应用》测试题（含答案）一、选择题。
1、图中所示的光路中正确的是（）A．B．C．D．2、如图所示是小华用相机拍摄的桂林市杉湖上的双塔相片。
下面说法中正确的是（）A. 双塔在湖中的倒影是实像B. 要使塔的像更大些，小华或相机镜头应向塔靠近些C. 要使塔的像更大些，小华或相机镜头应离塔更远些D. 要使塔的像更小些，小华或相机镜头应离塔更近些3、在“探究凸透镜成像规律”的实验中,小明将烛焰放在凸透镜前某一位置时,恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像,下列说法正确的是( )A.该凸透镜的焦距是20cmB.此时的物距大于20cmC.当物距是30cm时,光屏上呈现倒立缩小的像D.当凸透镜的一部分被遮住时,光屏上不能呈现完整的像4、如图是小明戴上眼镜前和戴上眼镜后观察到的远处帆船的情形,由此可以判断出小明视力存在的问题以及所戴眼镜的镜片类型是( )A.远视镜凸透镜B.近视镜凹透镜C.远视镜凹透镜D.近视镜凸透镜5、如图所示，物体对眼睛所成的视角决定了物体在视网膜上所成像的大小，视角越大，所成的像越大，眼睛看物体就越清楚。
视角大小不仅和物体大小有关，还和物体到眼睛的距离有关下面四种情况中，眼睛感到最长的物体是（）A. 站在远的高的人B. 远的一棵高的小树C. 远的高的栏杆D. 远的高的竹竿6、一束光通过透镜的光路如图所示，其中正确的是（）A．B．C．D．7、用照相机拍照时，胶片上所成的像是（）A. 倒立放大的实像B. 正立缩小的实像C. 倒立缩小的虚像D. 倒立缩小的实像8、迈进乌镇景区，检票口用的是人脸识别系统，信息处理仅需0.6秒，高效便捷。
人们在距人脸识别系统的摄像机0.5﹣1.2m处时，系统就可以对其面部特征进行快速核对。
由此判断，摄像机的镜头（）A．相当于凸透镜，焦距大于0.5mB．相当于凹透镜，焦距小于1.2mC．相当于凸透镜，焦距可能为0.1mD．相当于凹透镜，焦距可能为0.6m9、如图所示,甲是小艳利用某透镜观察到小明眼睛的像;乙是小亮利用某透镜观察到的课本上“物理”字的像.关于上述两种情况中所观察到的像或用到的光学仪器,下列说法正确的是（）A.甲图中的像一定是虚像,像的位置可能在小艳的眼睛和透镜之间B.甲图中的像可能是实像,像的位置可能在小明的眼睛和透镜之间C.乙图中的像一定是虚像,该眼镜是近视镜D.乙图中的像可能是实像,该眼镜是老花镜10、用显微镜和开普勒望远望观察物体，下列说法中正确的是（）A. 显微镜和望远镜的物镜作用相同，都能得到物体倒立、放大的实像B. 显微镜和望远镜的目镜作用相同，都能将物镜成的像放大C. 用显微镜和望远镜所观察的像与物体比较都是放大的D. 用显微镜和望远镜观察物体时，为得到正立的像’都应先将物体倒放11、光线经过甲乙两透镜后的折射光线如图所示，则关于两透镜的类型，下列说法正确的是（）A．甲是凸透镜，乙是凹透镜B．甲是凹透镜，乙是凸透镜C．甲、乙都是凸透镜D．甲、乙都是凹透镜12、有关生活中的透镜下列说法正确的是（）A. 老花镜是凹透镜B. 近视眼镜是凸透镜C. 放大镜是凹透镜D. 照相机的镜头是凸透镜二、填空题。
物理八年级上册第五章《透镜及其应用》同步测试题含答案解析(人教版)
第五章卷（1）一、选择题（每题3分，共36分）1．（3分）（2014秋•宁远县校级期末）下图中各图分别表示经过透镜后的光路图，其中正确的是（）A．B．C．D．【考点】B6：透镜的光路图．【专题】514：透镜及其应用．【分析】在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．【解答】解：A、过焦点的光线经凸透镜折射后，平行于主光轴，故A正确；B、入射光线平行于主光轴，经过凸透镜折射后，折射光线应该过焦点．故B错误；C、平行于主光轴的入射光线经过凹透镜折射后，折射光线的反向延长线过焦点．故C错误；D、凹透镜对光线有发散作用，而图中的凹透镜第一次折射，对光线起了会聚作用，故D错误．故选A．【点评】凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．凹透镜三条特殊光线：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．2．（3分）（2017•定安县一模）如图所示，下列透镜属于凸透镜的是（）A．B．C．D．【考点】B2：辨别凸透镜和凹透镜的方法．【专题】514：透镜及其应用．【分析】根据凸透镜和凹透镜定义进行判断：中间比边缘厚的透镜是凸透镜；中间比边缘薄的透镜是凹透镜．【解答】解：由图知，A中透镜中间比边缘厚是凸透镜，B、C、D中透镜中间比边缘薄是凹透镜．故选A．【点评】判断透镜是凸透镜还是凹透镜有多种方法：根据定义判断；根据成像情况进行判断；根据对光线的作用进行判断．3．（3分）（2012秋•大丰市校级月考）小星同学利用太阳光测量凸透镜的焦距，方法如图所示．他注意到让凸透镜正对阳光，凸透镜中心距光斑的距离为l，那么，凸透镜的实际焦距（）A．一定小于l B．一定大于lC．可能等于l D．可能小于l、也可能大于l【考点】B3：主光轴、光心、焦点和焦距；B7：凸透镜成像规律及其探究实验．【专题】12 ：应用题．【分析】太阳光可看做是平行光，平行光照射到凸透镜上经过折射后会聚到焦点，若光屏到透镜的距离小于或大于焦距的距离，则在光屏上形成的光斑都不是最小的．【解答】解：只有当光斑最小、最亮时，才是焦点，而光屏上形成的点不一定是最小的光斑，因此在焦点之前和焦点之后光斑都不是最小．因此当测量的距离为l时，焦距可能大于l，也可能小于l．故选D．【点评】本题考查测量凸透镜焦距的方法，明确这种测量方法的原理是解决问题的关键，注意测量值与实际值之间总存在一定的差距．4．（3分）关于实像和虚像，下列说法中正确的是（）A．实像是凸透镜所成的，虚像则不是B．虚像是由平面镜所成的，所以虚像一定由光的反射而形成C．实像可有放大的，也可有缩小的；而虚像只有放大的D．实像能用光屏接收到，虚像则不能【考点】AG：实像与虚像的区别．【专题】12 ：应用题；31 ：定性思想；512：光的传播和反射、平面镜成像；513：光的折射、光的色散；514：透镜及其应用．【分析】要解决此题，首先要掌握实像和虚像的区别．实像是实际光线会聚而成的，所以能成在光屏上，而虚像不是实际光线会聚而成的，所以不能成在光屏上．要掌握所学的成实像和成虚像的情况．实像：小孔成像、凸透镜成像．虚像：平面镜成像、看到水中物体的像、凸透镜成像．【解答】解：A、凸透镜可以成实像，也可以成正立放大的虚像，故A错误；B、虚像可以由光的反射形成的，也可以由光的折射形成，故B错误；C、实像和虚像都可有放大的，也可有缩小的，也有等大的，故C错误；D、实像是由实际光线会聚而成的，所以能成在光屏上；虚像不是实际光线会聚而成的，所以不能成在光屏上，故D正确．故选D．【点评】此题主要考查了有关实像和虚像的区别，首先要理解实像和虚像的形成原因，同时也要掌握各种成实像和虚像的情况，注意虚像是真实存在的．5．（3分）（2011•武汉）来自于物体的光经过晶状体等会聚在视网膜上，形成物体的像．下列说法错误的是（）A．晶状体相当于凸透镜B．视网膜相当于光屏C．所成的像是实像D．所成的像相对于物体是正立的【考点】B8：凸透镜成像的应用．【分析】要解决此题，首先要了解眼睛的构造，知道晶状体相当于凸透镜．视网膜相当于光屏，物体通过晶状体在视网膜上成倒立的实像．【解答】解：眼睛的晶状体相当于凸透镜，看到的物体的像成在视网膜上，所以视网膜相当于光屏．因为像成在光屏上，所以为实像．根据凸透镜成像的规律，物体经晶状体成倒立、缩小的实像．所以ABC正确，不符合题意．D说法错误，符合题意．故选D．【点评】此题主要考查了眼睛的构造及成像特点，关键是了解眼睛的构造并熟练掌握凸透镜成像的特点及规律．6．（3分）（2016秋•围场县校级期末）一束平行光正对凸透镜照射时，在离透镜15cm处的光屏上得到一个亮点，那么当物体位于透镜前35cm处时，在透镜的另一侧可得到（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像【考点】B8：凸透镜成像的应用．【专题】514：透镜及其应用．【分析】利用题目中告诉的信息确定焦距，然后利用焦距与物距的关系，结合凸透镜成像规律可以确定成像的性质．【解答】解：一束平行光正对凸透镜照射，在离透镜15厘米处的光屏上得到一个亮点，由此可以确定该凸透镜的焦距为15厘米．当物体在镜前35厘米时，此时的物距大于二倍焦距，根据凸透镜成像的规律可知，此时成的像是倒立的缩小的实像．综上分析，只有A正确．故选A．【点评】根据此题中告诉的信息可以从而物距与焦距的关系突破，因此确定凸透镜的焦距是解决此题的入手点．7．（3分）（2010•河南）如图所示，a、b、c、d是距凸透镜不同距离的四个点．F为焦点．下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（）A．幻灯机是根据物体放在c点时的成像特点制成的B．照相机是根据物体放在d点时的成像特点制成的C．使用放大镜时的成像情况与物体放在a点时的成像情况相似D．人眼看物体时的成像情况与物体放在F点时的成像情况相似【考点】B7：凸透镜成像规律及其探究实验；B8：凸透镜成像的应用．【专题】4B ：图析法．【分析】根据图示的四点与焦距的位置关系，利用凸透镜成像的规律，确定其成像的情况；然后再根据凸透镜成像情况的具体应用，即可确定各选择项的正误．【解答】解：A、物体在c点时，此时的物体在一倍焦距与二倍焦距之间，根据凸透镜成像规律可知，物体成倒立放大的实像．幻灯机、投影仪就是利用这种情况的凸透镜成像制成的．故A正确．B、物体在d点时，此时的物体在一倍焦距以内，根据凸透镜成像规律可知，物体成正立放大的虚像．放大镜就是利用这种情况的凸透镜成像制成的，而不是照相机．故B错误．C、物体在a点时，此时的物体在二倍焦距以外，根据凸透镜成像规律可知，物体成倒立缩小的实像．照相机就是利用这种情况的凸透镜成像制成的，而不是放大镜．故C错误．D、物体在F点时，此时的物体在焦点上，此时物体不成像．而人的眼睛与物距大于二倍焦距时凸透镜成像情况相似．故D错误．故选A．【点评】根据图示各点的位置，确定物距与焦距的关系是解决此题的突破口．8．（3分）（2014秋•宁远县校级期末）烛焰通过凸透镜恰好在光屏上得到一个放大的像，若保持凸透镜位置不变，把烛焰和光屏位置对调一下，则（）A．光屏上仍能成一个放大的像B．光屏上能成一个缩小的像C．光屏上不能成像，但通过透镜能看到D．以上说法都不对【考点】B8：凸透镜成像的应用．【专题】514：透镜及其应用．【分析】本题考查的问题有三个方面：一是实像能在光屏上呈现，虚像不能在光屏上呈现；二是凸透镜成像的两个区域的规律：u＞2f，成倒立缩小的实像；f＜u＜2f，成倒立放大的实像；三是光路可逆知识，物在像的位置，像将移到原来物的位置．【解答】解：烛焰通过凸透镜恰好在光屏上得到一个放大的像，说明是倒立放大的实像，f＜u＜2f，v＞2f；若保持凸透镜位置不变，把烛焰移到原来像的位置，此时u＞2f，凸透镜成倒立缩小的实像，且满足f＜v＜2f，像恰好在原来蜡烛的位置，所以把烛焰和光屏位置对调一下，应成倒立缩小的实像．故选B．【点评】要会找凸透镜成像时隐含的像的条件，从而判断出像的性质；熟记光路可逆和凸透镜成像的规律：u＞2f，成倒立缩小的实像，应用是照相机；u=2f，成倒立等大的实像，应用是测焦距；f＜u＜2f，成倒立放大的实像，应用是投影仪；u=f，不成像；u＜f，成正立放大的虚像，应用是放大镜．9．（3分）（2008•东营）2008年北京奥运会将全面运用人脸识别系统，如图，人们进入场馆距门口0.5﹣1.2m处时，安装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对．由此判断，人脸识别系统的摄像机的镜头（）A．相当于凸透镜，焦距可能为0.5mB．相当于凸透镜，焦距可能为0.1mC．相当于凹透镜，焦距可能为0.5mD．相当于凹透镜，焦距可能为0.1m【考点】B8：凸透镜成像的应用．【专题】12 ：应用题；16 ：压轴题．【分析】人脸识别系统的摄像机利用的是凸透镜成实像的原理，相当于照相机，利用的照相机的成像原理，物体一般都是在二倍焦距以外，成像是缩小、倒立的实像，这样有利于捕捉目标．【解答】解：镜头应是凸透镜，而且所成的像应是缩小、倒立的实像，人到镜头的距离应远远大于二倍焦距，即0.5 m＞2f，解得f＜0.25m，所以应是B选项正确．故选B．【点评】凸透镜成像的规律及应用：u＞2f，成倒立缩小的实像，应用是照相机；u=2f，成倒立等大的实像，应用是测焦距；f＜u＜2f，成倒立放大的实像，应用是投影仪；u=f，不成像；u＜f，成正立放大的虚像，应用是放大镜．10．（3分）（2014•宁德）如图所示的眼镜（）A．属于凸透镜，可用于矫正远视眼B．属于凹透镜，可用于矫正远视眼C．属于凸透镜，可用于矫正近视眼D．属于凹透镜，可用于矫正近视眼【考点】BB：远视眼的成因与矫正办法．【专题】514：透镜及其应用．【分析】要解答本题需掌握：①凸透镜能成正立放大的虚像，以及凸透镜对光线有会聚作用．②远视眼是像呈在视网膜的后方．【解答】解：由图可看出图画变大了，所以该镜片是凸透镜；远视眼是像呈在视网膜的后方，要想使像呈在视网膜上，应戴一会聚透镜，即凸透镜，所以该眼镜可以用以矫正远视眼．故选A【点评】本题主要考查学生对远视眼的成因，及其矫正方法的了解和掌握，是一道中档题．11．（3分）（2011•南京）如图所示，用焦距为10cm的凸透镜，观察一张印有2014年南京青奥会会徽的图片，此时图片到凸透镜的距离应（）A．大于10cm小于20cm B．等于20cmC．小于10cm D．大于20cm【考点】B8：凸透镜成像的应用．【分析】要解决此题，需要掌握凸透镜成像的规律．知道当物距小于焦距时，成正立、放大的虚像．【解答】解：从图中可以看出，凸透镜成的是正立、放大的虚像，所以此时物距应小于焦距．因为凸透镜的焦距是10cm，所以图片到凸透镜的距离应小于10cm．故选C．【点评】要解决此题，需要掌握凸透镜成像的规律．知道当物距小于焦距时，成正立、放大的虚像．12．（3分）（2009•长沙）如图，有一种望远镜由两组凸透镜组成．靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于一架（）A．幻灯机B．投影仪C．放大镜D．照相机【考点】BD：望远镜；B8：凸透镜成像的应用．【分析】幻灯机就是利用凸透镜当物体距透镜的距离大于一倍焦距而小于二倍焦距时成倒立、放大的实像这个原理制成的；投影仪的成像原理是使物体处于凸透镜的一倍焦距和二倍焦距之间就会在凸透镜的另一侧二倍焦距以外得到一个倒立的放大的实像；放大镜的成像原理是使物体处于凸透镜的一倍焦距以内，会在凸透镜的同一侧得到一个正立放大的虚像；望远镜中物镜的作用是使远处的物体在焦点附近成实像，目镜的作用相当于一个放大镜，用来把这个像放大．而照相机也是利用了这个原理．【解答】解：望远镜由两组凸透镜组成，物镜的作用是使远处的物体在焦点附近成倒立，缩小的实像，相当于照相机的工作原理．故选D．【点评】本题主要考查了凸透镜成像的成像原理，及幻灯机、投影仪、放大镜、照相机的工作原理．二、填空题（无特别说明下，每空1分，共31.5分）13．（2分）（2012秋•凉州区校级月考）透镜是利用光的折射现象制成的，凸透镜对光线有会聚作用．【考点】B4：凸透镜的会聚作用．【专题】514：透镜及其应用．【分析】凸透镜有一个重要的光学性质，就是能使平行于主光轴的光线会聚于一点，这个点称之为焦点，它到光心的距离叫做焦距，凸透镜两侧各有一个焦点．【解答】解：透镜可以透过光线，因此是利用光的折射现象制成的，凸透镜可以透过光线，对光有会聚作用．故答案为：会聚．【点评】各种光学元件，由于它们的构造不同，因此，对光所起的作用也不相同，我们应该全面了解才行．14．（2分）（2012•菏泽）在森林中旅游时，请不要随意丢弃饮料瓶．因为饮料瓶内进入水后，相当于一个凸透镜，对太阳光有会聚作用，容易引发火灾．【考点】B4：凸透镜的会聚作用．【专题】12 ：应用题．【分析】透明圆塑料瓶装水后，中间后而边缘薄，类似于凸透镜，凸透镜对光线有会聚作用．【解答】解：因为瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，如果热量集中，会造成树叶燃烧，造成火灾；故答案为：凸透；会聚．【点评】此题联系实际考查了凸透镜的会聚作用，物理知识渗透在生活的每个角落，同学们要注意思考、积累．因此在森林中旅游，导游向你建议，不要随意丢弃玻璃瓶，就是这个道理．15．（4分）（2011•江苏模拟）人眼是世界上最精密的照相机（选填“照相机”、“幻灯机”或“放大镜”），晶状体相当于一个凸透镜，视网膜相当于光屏．只有成像在视网膜上才会看清物体：小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是近视眼．如果小莉仍坐在原位，为了使物体的像刚好落在小莉的视网膜上，她应该配戴适当度数的凹透镜制作的眼镜来矫正视力．【考点】BA：近视眼的成因与矫正办法．【专题】514：透镜及其应用．【分析】人眼中的晶状体形状中间厚，边缘薄，相当于凸透镜．近视眼看不清远处的物体，需要佩戴近视眼镜来矫正．【解答】解：人眼中晶状体把光线会聚到视网膜上，成一个倒立缩小的实像，相当于一台小型的照相机．近视眼的晶状体把光线会聚在视网膜之前，可以看清近处的物体，但远处的物体则看不清．需要佩戴凹透镜进行矫正，利用凹透镜的发散作用，把光线的会聚点移到视网膜上，呈现一个清晰的像．故答案为：照相机；凹．【点评】本题考查人眼的成像原因，包括近视眼的矫正方法，都需要学生熟练掌握．16．（1分）（2011秋•南宫市校级期中）小明同学要挑选一个焦距小于6cm的凸透镜，他用物理实验对甲、乙、丙三块凸透镜进行测量，保持烛焰与凸透镜之间的距离为12cm，实验结果记录在表格中，可以确定乙凸透镜是小明同学需要的．【考点】B8：凸透镜成像的应用．【专题】12 ：应用题；13 ：实验题．【分析】凸透镜成像的三种情况：①U＞2f时，凸透镜成倒立缩小的实像，2f＞V＞f，应用于照相机和摄像头．②2f＞U＞f时，凸透镜成倒立放大的实像，V＞2f，应用于投影仪和幻灯机．③U＜f时，凸透镜成正立放大的虚像，应用于放大镜．【解答】解：已知烛焰与凸透镜之间的距离为12cm，即U=12cm，由甲透镜的成像性质可得2f＞U=12cm＞f，则f的取值范围是12cm＞f＞6cm，由乙透镜的成像性质可得U=12cm＞2f时，则f的取值范围是f＜6cm，符合小明同学要挑选一个焦距小于6cm的凸透镜的要求．由丙透镜的成像性质可得U=12cm＜f时，则f的取值范围大于12cm，很明显，f更大于6cm 了，由此可知只有乙凸透镜是小明同学需要的．故答案为：乙．【点评】此题主要考查了凸透镜成像的规律，同时考查了学生根据成像性质判定凸透镜焦距的能力．在分析时要注意成像的特点与物距的关系，通过比较与焦距的关系，得出结论．17．（4分）（2011•巴彦淖尔）小林在家里拿爷爷的放大镜做实验．第一次小林通过放大镜看到书上的字如图甲所示，此时他看到的是字的虚像；第二次小林通过放大镜看到书上的字如图乙所示，这时他．看到的是字的实像（以上两格填“实”或“虚”）．从图甲到图乙的变化过程中，放大镜是逐渐远离（填“靠近”或“远离”）书本的．与图乙所反映的成像规律相同的光学仪器有幻灯机（或投影仪）．【考点】B8：凸透镜成像的应用．【专题】13 ：实验题．【分析】要解决此题，需要掌握凸透镜成像的规律．凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜．物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．应用是幻灯机、投影仪．物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．应用是照相机．【解答】解：甲和乙都是利用凸透镜成像．由图知，甲成的是正立、放大的虚像，此时物距小于焦距．乙成的是放大、倒立的实像，此时物距处于1倍和2倍焦距之间．幻灯机、投影仪都是根据这个原理制成的．所以从甲到乙的变化过程中，放大镜是逐渐远离书本．故答案为：虚；实；远离；幻灯机（或投影仪）．【点评】本题主要考查的是凸透镜成像规律的应用，关键是记熟成像规律，并搞清物距像距之间的关系．平时在学习物理知识时，要善于总结规律．18．（10.5分）（2013秋•古浪县校级期末）如图所示，F是焦点，P是二倍焦点的位置．若凸透镜的位置不变，先后把蜡烛放在A、B、C、D点，分别调节光屏的位置：（1）蜡烛放在A点时，光屏上成缩小的像；（2）蜡烛放在B、C点时，光屏上成放大的像；（3）蜡烛放在D点时，不管怎样移动光屏，在光屏上都得不到烛焰的像；（4）蜡烛放在C点时，光屏上的像最大，此时光屏距离透镜最远；（5）蜡烛放在B、C、D点时，可观察到放大的像；（6）烛焰从A移动到C的过程中，像变大，像距变大（选填“变大”或“变小”）．【考点】B7：凸透镜成像规律及其探究实验．【专题】5A5：探究型实验综合题．【分析】解答此题从以下知识点入手：（1）凸透镜成像的几种情况：U＞2f，成倒立、缩小的实像．U=2f，成倒立、等大的实像．2f＞U＞f，成倒立、放大的实像．U＜f，成正立、放大的虚像．（2）凸透镜成实像时，物体在凸透镜的焦点以外，物距减小，像距增大，像增大．【解答】解：（1）U＞2f，成倒立、缩小的实像．物距越大，像越小．所以蜡烛放在A点，屏上的像最小．（2）蜡烛放在B、C点时，2f＞U＞f，光屏上成放大的实像；（3）U＜f，成正立、放大的虚像．虚像不能呈现到光屏上．所以蜡烛放在D点，屏上不能呈接到像．（4）屏上出现像是实像，凸透镜成实像时，蜡烛在凸透镜的焦点以外，物距越小，像越大．所以蜡烛放在C点时，光屏上的像最大，此时光屏距离透镜最远．（5）由（2）（3）可知，蜡烛放在B、C、D点时，都可观察到放大的像；（6）烛焰从A移动到C的过程中，物距减小，则像变大，像距变大．故答案为：（1）A；（2）B、C；（3）D；（4）C；远；（5）B、C、D；（6）变大；变大．【点评】此题是探究凸透镜成像规律的实验，主要考查了凸透镜成像的规律的应用，首先要熟练掌握其内容，特别是成像特点与物距之间的关系．同时考查了实像与虚像的区别，知道实像可以成在光屏上，而虚像不能．19．（2分）（2013秋•彰武县校级期末）常用体温计的刻度部分为三棱体，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于凸透镜，使我们能看到水银柱正立的放大的虚像．【考点】B8：凸透镜成像的应用．【专题】514：透镜及其应用．【分析】当物距小于焦距时，凸透镜成放大、正立的虚像，放大镜就是根据这个原理制成的．凸透镜是光的折射原理的应用．【解答】解：（1）温度计中的圆弧形玻璃的作用相当于凸透镜；（2）水银柱处在焦点以内，可以成放大、正立的虚像．故答案为：凸透镜；正立；放大；虚．【点评】此题主要考查凸透镜成像规律及其应用，其中主要是考查放大镜的成像特点，平时要把所学知识与生活实际联系起来．20．（6分）（1）用显微镜观察物体时，来自被观察物体的光经过物镜后成一个放大（选填“放大”或“缩小”）的实（选填“虚”或“实”）像，目镜的作用则相当于一个放大镜，可以把像再放大一次，使人看到肉眼看不见的小物体．（2）一般天文望远镜的目镜和物镜使用的都是凸透镜．当被观察物体在物镜两倍焦距以外时，远处的物体在焦点附近成实像（选填“实”或“虚”），然后这个像再经过目镜放大（选填“放大”或“缩小”），观察者就能看清楚远处的物体．【考点】BC：显微镜；BD：望远镜．【专题】514：透镜及其应用．【分析】（1）望远镜是由两组透镜组成，靠近眼镜的叫目镜，靠近被测物体的叫物镜；物镜的作用是使物体在焦点附近成倒立、缩小的实像，目镜相当于一个放大镜，成正立、放大的虚像．（2）显微镜包括物镜和目镜，物镜相当于幻灯机（或者投影仪），成倒立、放大的实像，目镜相当于放大镜，成正立、放大的虚像．【解答】解：（1）显微镜观察物体时，物镜成放大的实像，目镜成放大的虚像，相当于放大镜；（2）望远镜的目镜和物镜都是凸透镜，物镜成缩小的实像，目镜成放大的虚像．故答案为：（1）放大；实；放大镜；（2）凸透；实；放大．【点评】本题考查了显微镜和望远镜的物镜和目镜的成像特点，掌握二者物镜和目镜成像的本质是解答此题的关键．三、作图题（每图4分，共12分）21．（12分）（1）如图甲所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和折射光线大致的方向．（2）根据图乙中的入射光线或折射光线，分别作出相应的折射光线或入射光线．（3）如图丙所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜画出来．【考点】A8：作光的反射光路图；AN：作光的折射光路图；B6：透镜的光路图．【专题】14 ：作图题；512：光的传播和反射、平面镜成像；513：光的折射、光的色散；514：透镜及其应用．【分析】（1）一束光线由空气射到水面时，既要发生反射，又要发生折射，反射角等于入射。
