什么是无极灯
无极灯介绍
无极灯优点：1.节能无极灯灯采用了APFC电路。
整灯功率因数达到0．99，基本没有线路无功损耗。
另外。
电磁感应灯光效高达 851m／W。
超出了白炽灯、荧光灯、紧凑荧光灯。
接近高压钠灯和金卤灯，但是高压钠灯和金卤灯的功率因数很低。
综合考虑。
电磁感应灯的节能效果居现有光源的前列。
2．长寿命该灯无灯丝、无电极。
利用高频磁环的电磁感应原理。
在封闭的玻璃空腔中激活汞蒸汽电离。
形成环形电流回路。
紫外线通过玻璃内壁上的三基色荧光粉。
产生各种色温的可见光。
不存在灯丝烧断和电子粉发射完后电极发黑等现象。
该灯没有灯丝电极，灯管采用硬性玻璃。
因此不存在振动对照明灯寿命的影响。
频繁的开关对电磁感应灯没有任何不良影响。
在 250KHz的高频电流作用下。
采用高质量的荧光粉。
光衰率大大降低，无极灯寿命可以达到 10万小时以上。
电磁感应灯的长寿命，大大减少了维护工作量。
尤其给隧道照明、航标信号照明等不易维护操作的照明场所的工作带来极大方便。
电磁感应灯的长寿命，也提高了照明运行的经济效益。
3 无闪烁采用电感式镇流器的气体放电灯。
如荧光灯、高压汞灯、高压钠灯、金卤灯灯等，工作频率为电源频率即50Hz。
般都会感到灯光有闪烁现象。
观看移动物体。
闪烁现象更加明显。
电磁感应灯工作频率为2．2～3．0MHz。
又采用了有源功率校正电路。
使得其灯光无闪烁。
对于保护视力和灯光下观察物体大有益处。
电磁感应灯的发光面积大。
克服了气体放电灯的点光源给视觉带来的不利影响。
所以无极灯也是一种健康光源。
4.真环保 (不含液态汞 )无极灯灯泡内使用了固体汞齐，即使打破也不会对环境造成污染，有 99％以上的汞可回收率，是真正的环保绿色照明光源。
5.功率范围宽在一个特定的照明环境中。
需要光源提供足够的光通量。
才能满足环境的照度要求。
室内照明光源的功率一般在数 W至数十W 的范围内。
室照明光源的功率一般在数十 W 至数百瓦的范围内。
大型体育场馆照明、立面照明等光源一般在数百W至上kW。
科技成果——无极灯技术
科技成果——无极灯技术
适用范围
体育场馆、大型商场、道路、隧道、矿山、化工厂、电厂、人防工程等
技术原理
无极灯没有灯丝和电极，依靠电磁感应形成等离子气体放电的基本原理而发光。
它是通过高频发生器的电磁场以感应的方式耦合到灯内，使灯泡内的气体雪崩电离，形成等离子体。
等离子受激原子返回基态时辐射出紫外线。
灯泡内壁的荧光粉受到紫外线激发产生可见光。
技术参数
（1）功率因数：>99%
（2）镇流器能效：>93%
（3）待机功率：<1W
（4）光效：60-85lm/w
（5）平均寿命：60000h
（6）显色指数：>80Ra
（7）元器件：使用符合国家安全标准的元件
适用条件与限制条件
1、适用条件
体育场馆、大型商场、道路、隧道、矿山、化工厂、电厂、人防工程等。
2、限制条件
目前限制在大功率应用领域60W-400W。
技术效果
节能效果：较白炽灯节能90%，较金卤灯高压钠灯节能60%，较荧光灯节能30%。
测试方法：GB2943-202《单端无极荧光灯用交流电子镇流器能效限定值及能效等级》；QB/T287-2007《单端无极荧光灯用交流电子镇流器》。
优点：高效节能、寿命长、光衰小、视觉舒适度高，性价比高。
缺点：小功率相对成本高、外观样式相对较少。
典型案例
清苑区路灯节能改造项目：该项目采用无极灯取代老式高耗能的高压钠灯。
项目改造成本40万，改造后，年节电约为70万千瓦时，两年左右收回成本。
无极灯的简单介绍及一些应用
无极灯的简单介绍及应用1、无极荧光灯的发光原理:无极荧光灯（简称无极灯）是基于法拉第电磁感应原理，采用类似于变压器的结构，完成初级绕组（原边）与等离子体环路所形成的次级绕组（副边）之间的电功率耦合，来进行灯功率传递的一种长寿命，高光效的电光源。
它的创新点为：无电极，去除了制约传统光源寿命的灯电极，使无极荧光灯的有效使用寿命大大延长。
而无极荧光灯工作所需的电能完全通过磁场感应的方式耦合到灯泡内，使无极荧光灯内的低压汞和惰性气体的混合蒸汽电离形成等离子体，处于激发态的汞原子返回基态时，自发辐射出253.7nm的紫外线，激发灯泡内壁的三基色荧光粉发光，将紫外光（不可见光）转换为可见光。
由于无极荧光灯的工作过程，不再使用传统光源中所必须的灯丝和电极，避免了传统光源的灯电极损耗等一系列制约灯寿命和性能的难题，从而提高了整个照明系统的性能和寿命。
是新一代技术已成熟且已产品化的实用型长寿命、高光效的光源。
2、无极灯具有以下优点：长寿命：平均寿命10万小时，常年使用免维护。
低光衰：6万小时光通维持率不低于70%。
高显色CRI：≥80，色彩分辨更逼真。
高功率因数：功率因数≥0.98。
系统光效高：65-90Lm/w。
快速启动：即开即亮。
谐波含量低：THD≤8%，达到国际L级标准.无闪烁：200～300KHZ高频工作，光线柔和，保护视力。
可选色温范围广（2720-6500K）:可满足各种场合需求，特别是商场内的照明恒功率：电源电压波动±10%而功率变化小于3%，保证光输出恒定；环境适应性强，在-25℃~+50℃的环境下正常工作，可以设计在-40℃工作的灯泡；适用电压范围：170～264VAC；易于实现智能调光控制:可以宽范围调光，而且调光后光效变化小，通过智能化控制达到最大的节能。
3、无极灯与其它光源技术指标的比较:无极灯与常用光源技术指标的对比高压钠灯22002390-12012,000-24,000金卤灯3000/4500/560065-9075-956,000-20,000无极灯全系列≥80系统70-90100,0004、无极灯的光谱可以提高20-30%的视觉效果:所有可见光的相等光通量在视觉上并不相等，无极灯可有更好的视觉效果，见下表和对比分布图：采用不同光源时，肉眼获得采用不同光源在）色温132761002800白炽灯100100854000无极灯10992857000三基色日光灯12083676000白色日光灯12580803700金卤灯130********暖色日光灯152********高压钠灯视觉清晰度相同的条件下，所需要的照度系数（％）照度相同的条件下，肉眼视觉清晰度（％）显色指数（Ra （K ）光源种类各种光源与视觉清晰度对比表5、我司无极灯产品的优势:1、公司从95年开始研发无极灯，已经成为全球功率最大、品种规格最全、光效最高、配套最完整的无极灯系统制造商：—全球三大光源品牌之一的某跨国公司关注无极灯的市场前景，对中国的无极灯制造厂家进行评估，确认我公司完全符合其要求，正商谈无极灯项目在全球的合作事宜；—公司无极灯产品已经在大型照明工程经过5年以上的实际应用检验，验证其具有高光效、低光衰、高可靠免维护的优势；—公司无极灯产品已经在国内外各个领域的重点照明工程中得到应用，有着丰富的重点工程成功应用案例和非常良好的口碑；—公司作为国家无极灯行业标准的第一起草人，对无极灯技术有最深入地研究，技术水平高影响大，已经被福建、上海、北京等省市评审为节能产品或列入政府采购节能产品目录。
无极灯常见问题答疑
无极灯常见问题答疑无极灯是应用功率电子学，等离子体学，磁性材料学等领域最新科技成果研制开发出来的高新技术产品。
有长寿命、高光效、高显色性的特点。
无极灯真正面世时间也就几年所以还不为大家所真正了解! 下面就无极灯常见疑问给大家做个详细了解:1.什么是无极灯，其照明原理是什么？无极灯照明系统是照明科技的一次新革命，它集合了电磁感应与气体放电的基本原理。
没有电极的新技术赋予了十万小时高质量照明效果。
2.无极灯的组成部分是什么？无极灯的系统有三个元件组成：镇流器、磁环、灯管。
磁环通过高频镇流器传送能量，通过铁氧体磁力线圈产生的高频波撞击灯壁荧光粉而发光。
3.为什么选择无极灯？无极灯有十万小时的高使用寿命，同时免维护费用。
高质量的光源，显色性指数高于80，宽色温从2700K到6500K。
高显色性使物体的本身的颜色即明亮又逼真，80lm/W的高光效（150plm/W瞳孔流明数）使照明更节能。
无极灯还具有更可靠的瞬间启动性能，同时低热量输出。
4.无极灯的应用具有什么限制？EMC实验室、发射与接收实验室或频率相近的调试生产线，粒子原子实验室不予采用；5.电磁波辐射有多大？对人体健康有没有影响？当高频无极灯的泡体被启点时，泡体内的等离子体已将大部分电磁波吸收转化为光和热，而等离子体对电磁辐射起到“屏蔽”作用，泄漏出来的电磁波强度已经很弱。
同时，由于耦合器采取双线并绕，一头悬空的方法，使横向电场强度被抵消，在三度空间的辐射干扰降至允许范围之内（一些厂家为了节约成本，在设计时不考虑辐射以及在配套灯具上没有科学应用的除外）。
因此，高频无极灯工作时对人体的健康没有任何影响。
6.无极灯工作时灯泡表面温度有多高？无极灯不想有的厂家宣传的那样是冷光源，它依然还是有很高的温度，类似于普通荧光灯。
以85W高频无极灯为例，灯泡的表面温度<90℃，200W灯泡表面温度也只有100℃左右，而普通的100W白炽灯工作时的表面温度会超过100℃,金卤灯和高压钠灯就更高，会超过150℃。
无极灯介绍
一、产品概述低频无极灯是采用电磁感应技术在灯管内产生电磁回路。
它的创新特点为：通过以高频感应的方式将能量耦合到灯管内，这些能量使灯管内的气体雪崩电离形成离子体，而这些受激发的等离子体原子当其返回原始状态时，会将原来所获能量以253.7nm的紫外线形式辐射出来，完成一个能量转换过程，灯管内壁的荧光粉受紫外线激发而发出可见光。
每单位平方的发光频率超过传统荧光灯的4倍。
由于该灯在以上的工作过程中，未使用传统的灯丝或电极，避免了传统光源的电极损耗问题；因此具有寿命长的特点，从而提高了整个照明系统的寿命。
众所周知，卤钨灯、荧光灯、高压钠灯、金卤灯这些日常使用的光源在给人类提供照明的同时也给社会环境造成污染，诸如光污染（眩光等）、紫外辐射、频闪效应，因此，人们一直在寻求一种高发光率、高显色性、无频闪、低能耗、长寿命的新光源体，以解决隐形公害问题。
低频无极灯就是这样一种集合现代多种光源优点于一体的新光源。
二、产品特性1)高效节能。
85W无极灯可替代150W金卤灯（高压钠灯），125W无极灯可替代250W金卤灯（高压钠灯），在同等视觉效果条件下，综合节能大于50%。
安装相同数量的灯，使用无极灯可使输出电路的电流减少四倍以上，变压器的容量亦大大减小。
2)防震、长寿命。
一般的白炽灯、日光灯、节能灯、及其它气体放电灯都有灯丝或电极，而灯丝或电极的溅射效应恰恰是限制灯使用寿命的必然组件。
低频无极灯没有电极，是靠电磁感应原理与荧光放电原理相结合而发光，所以它不存在限制寿命的必然组件,同时也不怕震动。
一般使用寿命可达5万—10万小时,可减少频繁维护、大大减少更换光源的次数与费用，节能又节钱。
3) 绿色环保环保。
它使用了固体汞齐，即使打破也不会对环境照成污染，有效回收率达99%以上，是真正的环保绿色光源，减少温室气体排放量；4)无频闪。
由于它的工作频率高，所以视为“完全没有频闪效应”，长时间使用不会造成眼睛疲劳，能保护眼睛健康；5)显色性好。

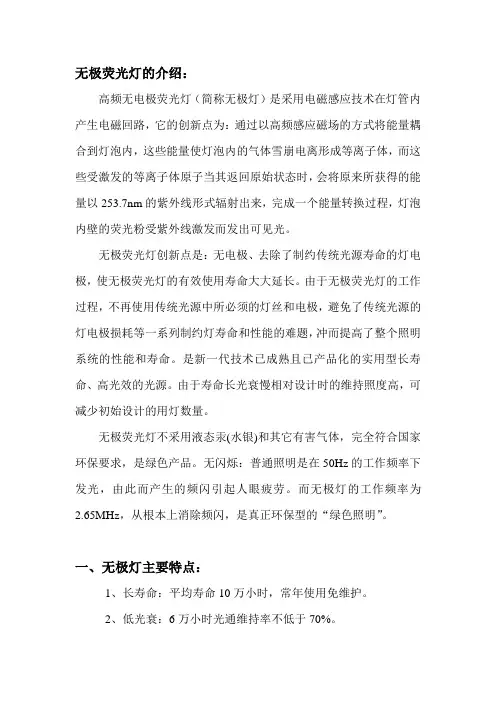

无极荧光灯的介绍
无极荧光灯的介绍：高频无电极荧光灯（简称无极灯）是采用电磁感应技术在灯管内产生电磁回路，它的创新点为：通过以高频感应磁场的方式将能量耦合到灯泡内，这些能量使灯泡内的气体雪崩电离形成等离子体，而这些受激发的等离子体原子当其返回原始状态时，会将原来所获得的能量以253.7nm的紫外线形式辐射出来，完成一个能量转换过程，灯泡内壁的荧光粉受紫外线激发而发出可见光。
无极荧光灯创新点是：无电极、去除了制约传统光源寿命的灯电极，使无极荧光灯的有效使用寿命大大延长。
由于无极荧光灯的工作过程，不再使用传统光源中所必须的灯丝和电极，避免了传统光源的灯电极损耗等一系列制约灯寿命和性能的难题，冲而提高了整个照明系统的性能和寿命。
是新一代技术已成熟且已产品化的实用型长寿命、高光效的光源。
由于寿命长光衰慢相对设计时的维持照度高，可减少初始设计的用灯数量。
无极荧光灯不采用液态汞(水银)和其它有害气体，完全符合国家环保要求，是绿色产品。
无闪烁：普通照明是在50Hz的工作频率下发光，由此而产生的频闪引起人眼疲劳。
而无极灯的工作频率为2.65MHz，从根本上消除频闪，是真正环保型的“绿色照明”。
一、无极灯主要特点：1、长寿命：平均寿命10万小时，常年使用免维护。
2、低光衰：6万小时光通维持率不低于70%。
3、高显色CRI：≥80，色彩分辨更逼真。
4、高功率因数：功率因数≥0.95 。
5、系统光效：70-90Lm/w。
6、快速启动：即开即亮(具有热灯瞬时启动能力,与HID灯比,具有明显优势)。
7、谐波含量低：THD≤8%，达到国际L级标准8、无闪烁：200～300KHZ高频工作，光线柔和，保护视力。
9、可选色温范围广（2720-6500K），可满足各种场合需求。
10、恒功率：电源电压波动±10%而功率变化小于3%，保证光输出恒定。
11、环境适应性强，在-25℃~+40℃的环境下正常工作，可以设计在-40℃工作的灯泡。
12、适用电压范围：170 ～264V AC13、易于实现智能调光控制，最大限度实现节能。
无极灯的工作原理
无极灯的工作原理
无极灯的工作原理是通过电流的变化和光的颜色混合来实现。
无极灯是由多个LED灯组成的，每个LED灯都可以独立地改变颜色和亮度。
在灯的控制系统的支持下，LED灯可以随着电流的变化而产生不同的亮度和颜色，实现丰富多彩的灯光效果。
无极灯的控制系统使用PWM（脉宽调制）技术对LED灯进行控制。
PWM是一种通过调整电流的开和关时间比例来控制灯光亮度的方法。
在PWM控制下，电流以很高的频率开关，通过调整开关周期内电流的开和关时间比例，来实现不同的亮度和颜色级别。
当电流接近最大值时，灯光会呈现高亮度，当电流接近零值时，灯光则会完全关闭。
无极灯的控制系统还可以通过调整电流的波形来实现不同颜色的光线。
LED灯的发光颜色是由其材料和电流波形决定的。
通过改变电流波形的形状、频率和幅值，可以产生不同的颜色效果。
具体来说，如果电流波形是正弦波形，那么灯光会呈现温暖的黄光；如果电流波形是方波形，那么灯光则会呈现较为冷的蓝光。
通过调整电流波形的参数，无极灯可以呈现出多种不同的颜色效果。
综上所述，无极灯的工作原理是通过PWM技术对LED灯管理，通过调整电流的开和关时间比例来控制灯光的亮度，通过改变电流波形的形状、频率和幅值来实现不同颜色的光线，从而实现灯光的亮度和颜色的无限变化。
一、无极灯的工作原理
Lighting Emit Diode 固体发光二极管 点光源，适合显示照明
2000 年开始研发，2004 年开始销 1968年第一粒红光LED研制成功，到目前为止已
售。处于光源发展的最先进阶段， 经发展了近40年。但直到1996年才研制成功第一 标准化产品完全满足市场需要，因 粒白光LED。因为更新换代频繁，投资风险高， 此这种高科技产品适宜于规模化 特别是不能适用功能性照明场合，其整体发展速
z 无闪烁。
z 使用汞气《0.25mg。
不会产生危害人体和自然环 符合政府提倡的健康、环保理
境的液态汞。
念。
z 谐波含量达到国际 L 级别 z 对电路安全危害小。
z 保障电网安全。
标准。
z 电磁兼容达到国际标准。 z 电磁干扰危害小。
z 保障精密设备、精密仪器
仪表安全工作。
页码：3 / 5
四、无极灯节能改造预算表：
2.电费假设为 0.9 元/千瓦时；
3.维护费包含更换原有产品的材料费、人工费，假设每年更换的比例为 30%，更换每套按照
500 元的维护费计算；
4.165W 高频无极灯的照明效果会低于 200W 低频无极灯，但前期投入的成本相对更低。
5.回收本次改造成本的周期：按具体改造费用计算。
商友照明：路灯、景观灯、高杆灯、庭院灯
围广阔。
一样可以应用于市场容量最大的功能性照明领 域
•功率：10W~400W
•每粒为：0.5~1W，大功率应用场合需要上百粒
•光效：>80 lm/W •显色性：>80 Ra •色温：2700K~6500K 全系列
集中在一起才可以实现。 •光效：<60 lm/W (白色光） •显色性：>80 Ra
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是无极灯？
说到无极灯，我们首先从字面意思来看，所谓“无极”，可以理解成“没有电极”的意思。
电极，就是“正极”与“负极”。
目前市场上的第三代照明灯都有电极，都是靠灯体内的正极与负极导通后导电激发电子来发光的。
比如钠灯、汞灯、金卤灯、节能灯等。
而第一代的照明灯是白炽灯，它的发光是靠灯泡内的“钨丝”加热到一定温度后发光的。
白炽灯没有所谓的电极，但是却有“灯丝”。
而灯丝在被加热后，都会被损耗，使用后会越来越细，最终会被烧断而损坏不再发光。
从上面的介绍可以看出，从白炽灯到日光灯节能灯，再到现在市场上的第三代照明钠灯金卤灯等，要么是靠灯丝发光，要么是靠电极发光。
而无极灯却是没有灯丝，也没有电极，所以综合起来就是叫“无极灯”了。
其实，从中文的字面意思来理解无极灯，还是不能反应出该灯的最基本的东西。
当大家一听到“无极灯”这个词时，我想应该依然对概念还是很模糊。
因为既然无极灯没有灯丝，也没有电极，那么是如何能发光的呢？这个可以从国外对无极灯的叫法看出来。
在国外，无极灯的叫法是“感应灯”，英文是“induction lamp system”，从这个英文来看，无极灯是一套系统组件组成的“感应
灯”。
所以从中文的叫法中看不出来“感应”这个词，而这个词正是无极灯发光的主要现象。
所以我今天给大家介绍一下，什么是无极灯？
无极灯，从其结构来看，是有三个部分组成，缺少任何一个组件都不可以。
如下图所示：
无极灯组件1：灯泡。
灯泡，是无极灯的发光体。
灯泡内壁涂有荧光粉，内腔是密封的，且充有特殊的定量的气体。
无极灯组件2：耦合器。
耦合器，是无极灯的电磁场的发生器。
在其顶端有一个磁性材料，磁性材料外缠绕有耐高温的电线，电线的一端输入线与镇流器的输出端相连。
无极灯组件3：镇流器。
镇流器，是无极灯的持续给耦合器输送供电的电源，能够持续稳定地输出耦合器所需要的电压与电流，输入端与外界供电相连，输出端与耦合器相连。
所以从上面的三个组件来看，无极灯需要同时具备上述三个组件，缺少任何一个组件都不亮。
无极灯发光的基本原理就是：
当无极灯镇流器的输入端供电后，经过镇流器电路整流，然后通过“高频连接线”输送一个高电压到耦合器，耦合器的磁性材料工作后，持续释放出电磁场，由于耦合器的磁场位置是在灯泡的中间位置，此时就不断激发灯泡内的气体，并对其电离，灯泡内的气体在电离时发生超高速碰撞，释放出紫外光线，紫外光线与涂在灯泡内壁的荧光粉发生作用，即发出人眼可见的光线，也就是发光。
所以从其原理上来看，无极灯，也就是“电磁感应灯”！
明白了上面的图示与原理，相信大家就能明白了什么是无极灯。
