功能陶瓷的固相反应法制备及介电性能测试
1 功能陶瓷的固相反应法制备及介电性能测试
一、 实验目的
1、了解制备功能陶瓷材料的固相反应法；
2、掌握用LCR仪测试功能陶瓷材料介电性能的方法；
3、测量特定频率及温度范围内BaTiO3陶瓷的介电性能随频率及温度的变化；
4、结合实验结果分析BaTiO3陶瓷的介电性能与频率及温度的关系。
二、 实验原理
固相反应法制备功能陶瓷：
制备功能陶瓷材料的方法有很多种，其中最成熟、应用最为广泛的则是固相反应法。这种方法以高纯度粉末(常为氧化物)为原料，经精确称量后与球磨介质(常为球状，一般用ZrO2、Al2O3、玛瑙等高硬度材料)及分散液体(通常为水或酒精)混在一起，经球磨、干燥、过筛后得到颗粒细小、混合均匀的粉末。均匀混合的粉末在高温下发生化学反应，合成所需的物相，此过程称为预烧结(又称锻烧)。之后再次进行球磨、干燥、过筛，并将得到的颗粒细小的粉末与少量有机物水溶液(如PVA、PVB等)混合在一起、研磨后过筛(此过程称为造粒)，以增加粉末在成型过程中的可塑性和流动性，并减小粉末与模具间的摩擦。将造粒后的粉末放置于金属模具中，并施加高压，即得到具有所需形状的压粉体(又称素胚)，此过程称为成型。压粉体具有一定的强度和致密度，但其中仍存在很多气孔，需通过高温下的烧结过程予以排除。由于粉末颗粒细小，具有较高的表面能，这和高温一起构成了烧结过程的动力。在烧结动力的作用下，颗粒之间发生传质的过程，同时伴随着晶粒的长大、大部分气孔的排除、体积的收缩、密度的增大及强度的提高，最终得到致密的陶瓷材料。
材料的介电性能及其测试方法：
介电性是材料对外加电场的一种反应。介电材料内的电荷在外加电场的作用下会发生位移，导致正、负电荷中心不重合，从而发生电极化、在介质表面形成束缚电荷，并在宏观上表现为电容及介电常数。介电常数是表征材料介电性能 2 的物理量，定义为电位移与外加电场之间的比值。出于方便的考虑，常用相对介电常数r (即介电常数与真空介电常数的比值，0/)来表示。有时也称相对介电常数为介电常数。
电极化的微观单元称为电偶极子，而不同的电偶极子则对应不同的极化机制，如转向极化、空间电荷极化、松驰极化、自发极化、离子极化、电子极化等。极化的过程对应电偶极子的重新排布，这需要一定时间来完成。因此，极化对外加电场在时间上有一定的滞后，即材料的介电常数应为一复数，表示为'‘‘j，而介电损耗则定义为‘‘/tan'。介电常数与介电损耗放在一起时，通常指介电常数的实部。介电损耗也可理解为电场作用在材料上时由于偶极子的重新排布受到阻碍使得一部分电能以热量的形式损失掉。同时，由于极化过程需要一定时间来完成，故介电常数和介电损耗对外加电场的频率有着明显的依赖性。又由于温度的改变影响着电偶极子的活跃程度，因此介电性能对温度也有着依赖性。
铁电体是一类特殊的介电材料，存在着可反转的自发极化，即在无外加电场的情况下也存在电极化。铁电性及自发极化的产生源于铁电体特殊的结构(要求为非中心对称的极性晶体)，如钙钛矿结构BaTiO3的铁电性源于中心Ti4+离子偏离中心位置。在宏观性能上，铁电体的极化随着外加电场强度的改变出现回线形状的曲线，称为电滞回线，同时其介电常数随温度的变化出现极大值，对应居里温度和居里峰。
根据测试频率范围及原理的不同，材料介电性能的测试方法可分为很多种。一般情况下，人们比较关注材料在1MHz以下的介电性能。在此频率范围，试样通常做成片状，并在两端镀上金属电极。这样，试样即可看作一平板电容，通过测试试样的电容即可计算得到其介电性能。而1MHz以下电容的测试则可用阻阬分析法或电桥法。前者在试样两端施加一交流电压，通过测量通过试样的电流得到试样的复阻抗，并由此求出电容和介电损耗。而电桥法则是将试样置于由两个臂组成的电桥的一个臂上，通过调节电桥上的电容、电感及电阻使电桥达到平衡，此时两个臂上的阻抗相同，通过已知的其它电容、电感及电阻的值即可计算得到试样的电容和介电损耗。阻抗分析法和电桥法均有成套的仪器可供直接使用，分别为阻抗分析仪和LCR仪(L、C、R分别为英文电感、电容、电阻的首字母)。 3 本实验中使用的测试方法为电桥法，对应的仪器为Agilent 4284A 高精度LCR仪。LCR仪可直接读出试样的电容和介电损耗，并可由公式dSCr0计算出材料的相对介电常数。其中，C为试样电容，r为相对介电常数，0为真空介电常数，S为电极面积，d为试样厚度。
四、实验步骤
BaTiO3陶瓷的制备：
1、称料：原料为BaCO3(99.93%)、TiO2(99.5%)粉末，欲制备得到60g BaTiO3
2、球磨：原料 + 去离子水 + ZrO2球，24小时
3、烘干、过筛：60oC烘箱、120目尼龙筛
4、预烧结：室温 5oC/min
1100oC
3小时 1100oC 随炉冷却
5、再次球磨、烘干、过筛
6、造粒：BaTiO3粉末 + 6wt% PVA溶液、过40目尼龙筛
7、烧结垫料：室温 5oC/min 1400oC 3小时 1100oC 随炉冷却
8、成型：100Mpa压强、2~3分钟 直径12mm的压粉体
9、烧结：室温 5oC/min 1350oC 3小时 1350oC -2oC/min 1100oC
随炉冷却
10、镀银电极、烧银：550oC、20min
BaTiO3陶瓷介电性能的测试：
1、对LCR仪进行开路、短路校准，提高仪器的测试精度；
2、将BaTiO3陶瓷试样安装在频谱测试夹具上，在LCR仪上读出试样在室温下、1kHz~1MHz的频率范围内的电容及介电损耗；
3、将BaTiO3陶瓷试样安装在温谱测试夹具上，并放置于可控温的实验箱式炉内。设置箱式炉的控温程序，以2oC/min的速度由室温升至200oC。从30oC开始，每隔2oC记录一次试样在100kHz下的电容及介电损耗。
4 五、实验结果处理
对测量结果进行处理，可以得到：
1、室温下介电常数与损耗随频率的变化；
2、100kHz下介电常数与损耗随温度的变化；
3、写出实验报告，并对实验结果做简单分析。
六、实验注意事项
仔细阅读实验指导讲义的内容，在指导老师的监督下严格按要求进行实验。
思考题：
1、制备功能陶瓷材料的固相反应法中每个步骤的目的是什么？
2、BaTiO3陶瓷的介电性能随频率和温度的变化该如何解释？
3、在介电性能的频谱及温谱测试过程中，实验误差的主要来源有哪些？
功能陶瓷材料
功能陶瓷材料
Z09016123 柴亚春
功能陶瓷材料是指对电、磁、光、热、化学、生物等现象或物理量有很强反应，或能使
上述某些现象或量值发生相互转化的陶瓷材料。 功能陶瓷是一类颇具灵性的材料， 它们或能 感知光线，或能区分气味，或能储存信息……因此，说它们多才多能一点都不过分．它们在 电、磁、声、光、热等方面具备的许多优异性能令其他材料难以企及，有的功能陶瓷材料还是一材多能呢！ 而这些性质的实现往往取决于其内部的电子状态或原子核结构， 又称电子陶瓷。
功能陶瓷分为电介质陶瓷，敏感陶瓷，导电陶瓷，、超导陶瓷，、磁性陶瓷。
1 电介质陶瓷
电介质陶瓷：从电性能的角度分类，可将固体材料分为超导体、导体、半导体和绝缘体 ，绝缘体 （材料）亦称电介质。电介质陶瓷即是指电阻 率大于10＾8Ωm的陶瓷材料，能承受较强的电场而不被击穿。
1.1电介质陶瓷的一般特性
1）电绝缘与极化 电介质陶瓷中的分子正负电荷彼此强烈地束缚，在弱 电场的作用下，虽然正电荷沿电场方向移动，负电荷逆 电场方向移动，但它们并不能挣脱彼此的束缚而形成电 流，因而具有较高的体积电阻率，具有绝缘性。由于电 荷的移动，造成了正负电荷中心不重合，在电介质陶瓷 内部形成偶极距，产生了极化。
2）极化与介电损耗 电介质陶瓷的另一特性是介电损耗。任何电介质在电 场作用下，总会或多或少的把部分电能转变成热能使介 质发热，在单位时间内因发热而消耗的能量称为损耗功 率或简称介电损耗。
1.2电介质陶瓷的性能及分类
电介质陶瓷在静电场或交变电场中使用，评价其特性主要指标有体积电阻率、介电常数和介电损耗等参数。根据这些参数的不同，可把电介质陶瓷分为电绝缘陶瓷（即装置陶瓷）和电容器陶瓷。按性质分别称为压电陶瓷、热释电陶瓷和铁电陶瓷。
1）电绝缘陶瓷 电绝缘陶瓷又称为装置陶瓷，是在电子设备中作为安装、 固定、支撑、保护、绝缘、隔离及连接各种无线电子原件 及器件的陶瓷材料。具有以下性质；a 高的体积电阻率， b 介电常数小 ，c 高频电场下的介电损耗要小， d 机 械强度高 ，e 良好的化学稳定性

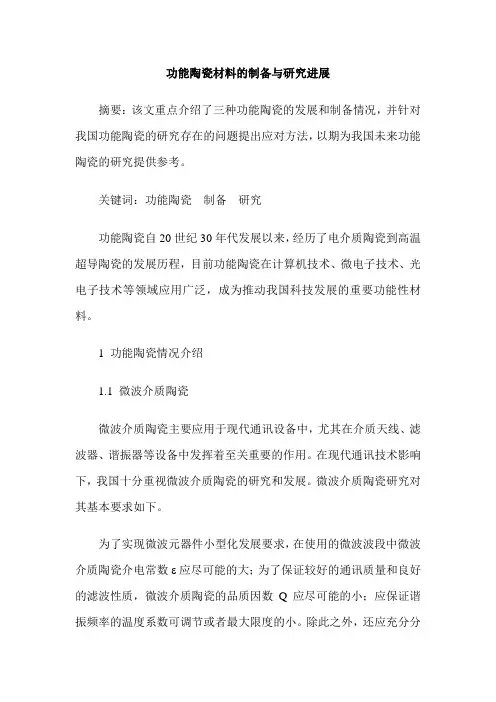

功能陶瓷材料的制备与研究进展
功能陶瓷材料的制备与研究进展
摘要：该文重点介绍了三种功能陶瓷的发展和制备情况，并针对我国功能陶瓷的研究存在的问题提出应对方法，以期为我国未来功能陶瓷的研究提供参考。
关键词：功能陶瓷 制备 研究
功能陶瓷自20世纪30年代发展以来，经历了电介质陶瓷到高温超导陶瓷的发展历程，目前功能陶瓷在计算机技术、微电子技术、光电子技术等领域应用广泛，成为推动我国科技发展的重要功能性材料。
1 功能陶瓷情况介绍
1.1 微波介质陶瓷
微波介质陶瓷主要应用于现代通讯设备中，尤其在介质天线、滤波器、谐振器等设备中发挥着至关重要的作用。在现代通讯技术影响下，我国十分重视微波介质陶瓷的研究和发展。微波介质陶瓷研究对其基本要求如下。
为了实现微波元器件小型化发展要求，在使用的微波波段中微波介质陶瓷介电常数ε应尽可能的大；为了保证较好的通讯质量和良好的滤波性质，微波介质陶瓷的品质因数Q应尽可能的小；应保证谐振频率的温度系数可调节或者最大限度的小。除此之外，还应充分分析微波介质陶瓷的绝缘电阻、传热系数等参数。
目前对微波介质陶瓷的研究、开发主要集中在以下方面。
首先，高品质因数和低介电常数的微波介质陶瓷，这类材料主要以BaO-ZnO-Nb2O5、BaO-ZnO-Ta2O5、BaO-MgO-Ta2O5或者它们之间的复合材料为代表。当满足f≥10?GHz，Q=(1-3)×104，ε=25-30，谐振温度系数几乎为零时，可广泛应用于毫米、厘米波段的卫星直播通信系统中。
其次，中等的Q和ε微波介质陶瓷，其组成材料主要有Ba2TiO20、(Zr，Sn)TiO4以及BaTi4O9等。当满足f≤3-4?GHz，Q=(6-9)×104，ε≈40，谐振温度系数小于等于5×10-6/℃，可作为微波军用雷达通信系统的重要器件。
最后，低Q和高ε微波介质陶瓷，以BaO、TiO2、Ln2O3为主要组成材料，该类陶瓷在目前微波介质陶瓷研究中受到人们的广泛关注。目前微波介质陶瓷主要通过传统的固相反应方法制备。
Ni掺杂对BaTiO3陶瓷物相及介电性能的影响
第３３卷第２期 ２０１２年６月 《陶瓷学报》 ＪＯＵＲＮＡＬ ＯＦ ＣＥＲＡＭＩＣＳ ＶＯ１．３３．ＮＯ．２ Ｊｕｎ．２０１２
文章编号：１０００—２２７８（２０１２）０２—０１４４—０５
Ｎｉ掺杂对ＢａＴｉＯ３陶瓷物相及介电性能的影响
万懿 周立新 刘桂华
（１＿南昌大学材料科学与工程学院，江西南昌３３００３１；２．南昌湾里二中，江西南昌）
摘要 采用周相反应法制备了ＢａＴｉ（ Ｏ。（ｘ＝（）、０．０１、０．０５、０．０８、０．１、Ｏ．２）陶瓷，研究了不同Ｎｉ掺杂量对ＢａＴｉ《 Ｎｉ Ｏ。陶瓷的相结构
和介电性能的影响。采用ｘ射线衍射技术（ＸＲＤ）分析了ＢａＴｉ Ｏ。陶瓷的相结构；采用阻抗分析仪测试ＢａＴｉ０ ）Ｎｉ （）３陶瓷介电
性能。ＸＲＤ分析结果表明：随着Ｎｉ的掺杂量的增加，ＢａＴｉ 、Ｎｉｘ０ 陶瓷的晶相由四方相逐渐转变为六方相，当Ｎｉ的掺杂量为ｘ＝０．１
时，ＢａＴｉ ｉ Ｏ。完全变为六方相。随着Ｎｉ含量的增大，所有六方相的ＢａＴｉ（ Ｏ 的晶格常数都变大，且相对介电常数８ 整体
降低而介电损耗ｔａｎ ６呈现先减小后增大的趋势。
关键词ＢａＴｉ０３；固相反应；掺杂；相结构；介电性能
中图分类号：ＴＱ１７４．７５文献标识码：Ａ
０引言
多铁性材料是指同时具有铁电和铁磁性能的材
料，由于具有较广泛的应用前景，在最近几年受到材料
学界的高度关注［１≈１，而在自然界中多铁电材料非常罕
见，尤其在室温条件下㈣。钛酸钡（ＢａＴｉＯ．Ｏ是一种典型
的钙钛矿结构 的铁电材料，因具有较高的介电性
能而大量地用于各种电容器的制备并在许多电子器
件上得到广泛的应用，材料学界对ＢａＴｉＯ。陶瓷材料
开展了较多的研究。ＢａＴｉＯ３的Ａ位和Ｂ均可较易地
实现掺杂，因此ＢａＴｉＯ 的介电性能可通过掺入不同
的元素得到有效的改善ｎ卜川。一般半径较大的金属离
子（Ｍ叶）进入Ａ（Ｂａ）位，半径小的Ｍ 进入Ｂ（Ｔｉ）位。通

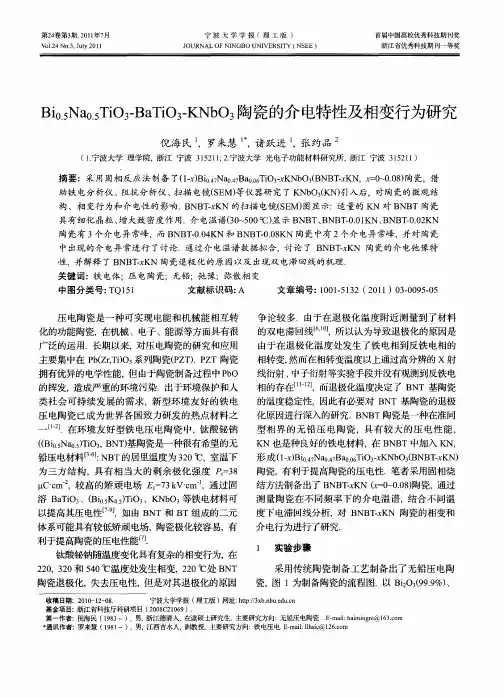

Bi_(0.5)Na_(0.5)TiO_3-BaTiO_3-KNbO_3陶瓷的介电特性及相变行为研究
