如何测试讲义材料断裂韧性
金属材料表面裂纹拉伸试样断裂韧度试验方法
金属材料是工程领域中广泛应用的材料之一，其性能对于工程结构的安全性和稳定性有着重要的影响。而金属材料的表面裂纹拉伸试样断裂韧度试验方法是评定金属材料韧性能的重要手段之一。本文将介绍金属材料表面裂纹拉伸试样断裂韧度试验方法的具体步骤和注意事项。
一、试验目的
金属材料的表面裂纹拉伸试样断裂韧度试验旨在评定金属材料在受力状态下的抗拉性能和韧性能，为工程结构设计和材料选用提供参考依据。
二、试验样品的准备
1. 样品的选择：一般选用金属材料的板材作为试验样品，尺寸一般为200mm*50mm*10mm。
2. 表面处理：样品的表面应保持平整，无凹凸不平或者明显的划痕。
三、试验步骤
1. 样品标记：在样品上标注好试验样品的编号和方向。
2. 制作缺口：在样品上制作缺口，缺口长度为10mm，宽度为0.5mm。
3. 夹具安装：将样品安装在试验机的夹具上，夹具的张合长度为100mm。
4. 载荷施加：在试验机上施加加载，载荷速度控制在1mm/min。
5. 记录数据：在试验过程中，记录载荷和位移的数据，以便后续分析。
四、试验注意事项
1. 缺口制作：缺口的制作应该尽量避免产生裂纹，可以使用慢速切割或者加工。
2. 夹具安装：夹具的安装要稳固，保证试验过程中的样品不会出现偏移或者松动。
3. 载荷施加：载荷的施加速度要均匀，避免过快或者过慢导致试验结果的偏差。
4. 安全防护：在试验过程中，要保证操作人员的安全，并严格遵守安全操作规程。
五、试验结果分析
根据试验数据，可以得到金属材料在受拉状态下的应力-应变曲线，并据此分析金属材料的屈服强度、最大应力、断裂韧性等性能指标。
通过以上试验方法，我们可以准确评定金属材料在受拉状态下的韧性能，并为工程设计和材料选用提供科学依据。试验过程中需要特别注意安全事项，确保工作人员的安全。希望本文对金属材料表面裂纹拉伸试样断裂韧度试验方法有所帮助。六、试验结果分析
通过表面裂纹拉伸试样断裂韧度试验得到的金属材料在受拉状态下的应力-应变曲线，可以为工程设计和材料选择提供重要参考信息。在试验中获得的数据，可用于评定金属材料的屈服强度、最大应力、断裂韧性等性能参数。下面我们将进一步分析试验结果的影响因素及如何解读试验数据。

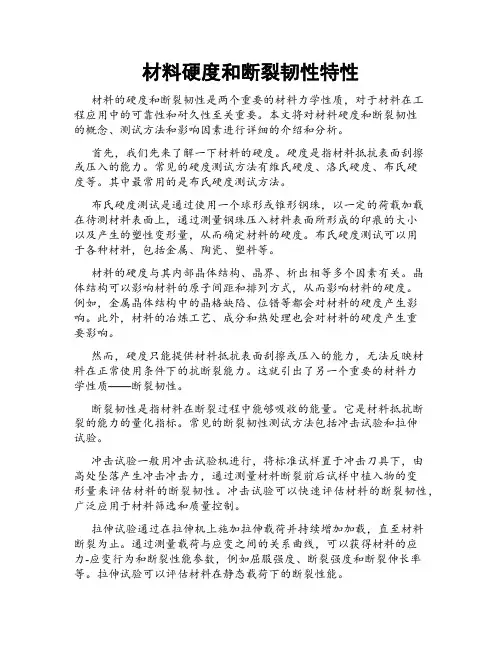

材料硬度和断裂韧性特性
材料硬度和断裂韧性特性
材料的硬度和断裂韧性是两个重要的材料力学性质，对于材料在工程应用中的可靠性和耐久性至关重要。本文将对材料硬度和断裂韧性的概念、测试方法和影响因素进行详细的介绍和分析。
首先，我们先来了解一下材料的硬度。硬度是指材料抵抗表面刮擦或压入的能力。常见的硬度测试方法有维氏硬度、洛氏硬度、布氏硬度等。其中最常用的是布氏硬度测试方法。
布氏硬度测试是通过使用一个球形或锥形钢珠，以一定的荷载加载在待测材料表面上，通过测量钢珠压入材料表面所形成的印痕的大小以及产生的塑性变形量，从而确定材料的硬度。布氏硬度测试可以用于各种材料，包括金属、陶瓷、塑料等。
材料的硬度与其内部晶体结构、晶界、析出相等多个因素有关。晶体结构可以影响材料的原子间距和排列方式，从而影响材料的硬度。例如，金属晶体结构中的晶格缺陷、位错等都会对材料的硬度产生影响。此外，材料的冶炼工艺、成分和热处理也会对材料的硬度产生重要影响。
然而，硬度只能提供材料抵抗表面刮擦或压入的能力，无法反映材料在正常使用条件下的抗断裂能力。这就引出了另一个重要的材料力学性质——断裂韧性。
断裂韧性是指材料在断裂过程中能够吸收的能量。它是材料抵抗断裂的能力的量化指标。常见的断裂韧性测试方法包括冲击试验和拉伸试验。
冲击试验一般用冲击试验机进行，将标准试样置于冲击刀具下，由高处坠落产生冲击冲击力，通过测量材料断裂前后试样中植入物的变形量来评估材料的断裂韧性。冲击试验可以快速评估材料的断裂韧性，广泛应用于材料筛选和质量控制。
拉伸试验通过在拉伸机上施加拉伸载荷并持续增加加载，直至材料断裂为止。通过测量载荷与应变之间的关系曲线，可以获得材料的应力-应变行为和断裂性能参数，例如屈服强度、断裂强度和断裂伸长率等。拉伸试验可以评估材料在静态载荷下的断裂性能。 材料的断裂韧性受到多种因素的影响，例如材料的成分、晶体结构和微结构特征、加工工艺以及温度等。不同材料的断裂韧性各不相同，但都是与材料的硬度有关的。
断裂韧性KIC测试试验
实验五 断裂韧性KIC测试试验
一、试样的材料、热处理工艺及该种钢材的σy和KⅠC的参考值
本实验采用标准三点弯曲试样（代号SE（B）)，材料为40Cr，其热处理工艺如下:
①热处理工艺：860℃保温1h，油淬；220℃回火，保温0。5~1h；
②缺口加疲劳裂纹总长：9~11mm(疲劳裂纹2~3。5mm）
③不导角，保留尖角.
样品实测HRC50，从机械手册中关于40Cr 的热处理实验数据曲线上查得:
σy=σ0.2=1650MPa，σb=1850MPa，δ5=9％,ψ=34%，KⅠC=42MN·m-3/2。
二、试样的形状及尺寸
国家标准GB/T 4161—1984《金属材料平面应变断裂韧度KⅠC试验方法》中规定了两种测试断裂韧性的标准试样：标准三点弯曲试样(代号SE（B）)和紧凑拉伸试样（代号C(T)）.这两种试样的裂纹扩展方式都是Ⅰ型的。本实验采用标准三点弯曲试样（代号SE（B））。试样的形状及各尺寸之间的关系如图所示:
为了达到平面应变条件，试样厚度B必须满足下式：
B≧2。5(KⅠC/σy）2
a≧2。5(KⅠC/σy)2
（W-a）≧2。5（KⅠC/σy）2
式中：σy—屈服强度σ0。2或σs.
因此，在确定试样尺寸时，要预先估计所测材料的KⅠC和σy值,再根据上式确定试样的最小厚度B.若材料的KⅠC值无法估计，则可根据σy/E的值来确定B的大小，然后再确定试样的其他尺寸。试样可从机件实物上切去，或锻、铸试样毛坯。在轧制钢材取样时，应注明裂纹面取向和裂纹扩展方向。
试样毛坯粗加工后，进行热处理和磨削，随后开缺口和预制裂纹。试样上的缺口一般在钼丝电切割机床上进行切割。为了使引发的裂纹平直，缺口应尽可能地尖锐。
开好缺口的试样，在高频疲劳试验机上预制裂纹。
疲劳裂纹长度应不小于2.5%W，且不小于1。5mm.a/W值应控制在0。45～0.55范围内。
本试样采用标准三点弯曲试样（代号SE（B））,其尺寸：宽W=19。92mm，厚B=10.20mm总长100。03mm。
断裂韧性实验报告材料
实用文档
大全 断裂韧性测试实验报告
随着断裂力学的发展，相继提出了材料的ICK、阻力曲线JJR、)(阻力曲线CTODR等一些新的力学性能指标，弥补了常规试验方法的不足，为工程应用提供了可靠的断裂判据和设计依据。下面介绍下这几种方法的测试原理及试验方法。
1、三种断裂韧性参数的测试方法简介
1. 1 平面应变断裂韧度ICK的测试
对于线弹性或小围的I型裂纹试样，裂纹尖端附近的应力应变状态完全由应力强度因子IK所决定。IK是外载荷P，裂纹长度a及试样几何形状的函数。在平面应变状态下，当P和a的某一组合使IK=ICK，裂纹开始失稳扩展。IK的临界值ICK是一材料常数，称为平面应变断裂韧度。测试ICK保持裂纹长度a为定值，而令载荷逐渐增加使裂纹达到临界状态，将此时的CP、a代入所用试样的IK表达式即可求得ICK。
ICK的试验步骤一般包括：
（1） 试样的选择和准备（包括试样类型选择、试样尺寸确定、试样方位选择、试样加工及疲劳预制裂纹等）；
（2） 断裂试验；
（3） 试验结果的处理（包括裂纹长度a的测量、条件临界荷载QP的确定、实验测试值QK的计算及QK有效性的判断）。
1. 2 延性断裂韧度RJ的测试 实用文档
大全 J积分延性断裂韧度是弹塑性裂纹试样受I型载荷时，裂纹端点附近区域应力应变场强度力学参量J积分的某些特征值。测试J积分的根据是J积分与形变功之间的关系：
aBUJ （1-1）
其中U为外界对试样所作形变功，包括弹性功和塑性功两部分，a为裂纹长度，B为试样厚度。
J积分测试有单试样法和多试验法之分，其中多试样法又分为柔度标定法和阻力曲线法。但无论是单试样法还是多试样柔度标定法，都须先确定启裂点，而困难正在于此。因此，我国GB2038-80标准中规定采用绘制RJ阻力曲线来确定金属材料的延性断裂韧度。这是一种多试样法，其优点是无须判定启裂点，且能达到较高的试验精度。这种方法能同时得到几个J积分值，满足工程实际的不同需要。
断裂韧性测定
断裂韧性测定
断裂韧性测定，也叫断裂硬度测定，是一种测定物体的破坏容性能力的重要评价标准。其实质就是针对特定物体，在承受一定表面拉力时，观测物体断裂趋势，推算出断裂硬度数据，从而衡量物体强度和完整性能，并分析断裂分离原因。
断裂韧性测定，基本装置主要由待测样品、测试机架、拉力发生装置、负荷传递系统等组成，以及控制测试过程的操作台。
断裂硬度测定，做法通常是将物体固定在测试架上，采用拉力发生装置使其承受外力，然后观测其断裂趋势及分离形态。一般而言，断裂硬度越大，表明物体强度及完整性能越好，耐久性比较强；相反，断裂硬度越小，则物体强度及完整性较差，耐久性较差。
断裂韧性测定具有明确、准确与可控等优点，可用于金属材料、塑料、橡胶、碳纤维、食品等多种物体的完整性研究，并且在材料科学领域和工程生产实际应用中广泛 。有效准确地测量断裂韧性，不仅有助于提升物体的完整性，而且对于判断对比相同物体的强度及完整性，也大有裨益。
总之，断裂韧性测定是一种重要的物体完整性评估方式，结合了科学实验与工程应用，为各领域提供了助力，具有广阔的发展前景。

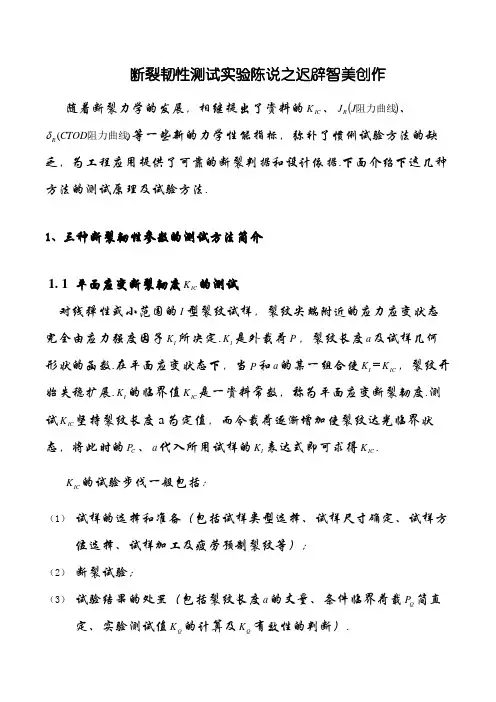

断裂韧性实验报告
断裂韧性测试实验陈说之迟辟智美创作
随着断裂力学的发展，相继提出了资料的ICK、阻力曲线JJR、)(阻力曲线CTODR等一些新的力学性能指标，弥补了惯例试验方法的缺乏，为工程应用提供了可靠的断裂判据和设计依据.下面介绍下这几种方法的测试原理及试验方法.
1、三种断裂韧性参数的测试方法简介
1. 1 平面应变断裂韧度ICK的测试
对线弹性或小范围的I型裂纹试样，裂纹尖端附近的应力应变状态完全由应力强度因子IK所决定.IK是外载荷P，裂纹长度a及试样几何形状的函数.在平面应变状态下，当P和a的某一组合使IK=ICK，裂纹开始失稳扩展.IK的临界值ICK是一资料常数，称为平面应变断裂韧度.测试ICK坚持裂纹长度a为定值，而令载荷逐渐增加使裂纹达光临界状态，将此时的CP、a代入所用试样的IK表达式即可求得ICK.
ICK的试验步伐一般包括：
（1） 试样的选择和准备（包括试样类型选择、试样尺寸确定、试样方位选择、试样加工及疲劳预制裂纹等）；
（2） 断裂试验；
（3） 试验结果的处置（包括裂纹长度a的丈量、条件临界荷载QP简直定、实验测试值QK的计算及QK有效性的判断）. 1. 2 延性断裂韧度RJ的测试
J积分延性断裂韧度是弹塑性裂纹试样受I型载荷时，裂纹端点附近区域应力应变场强度力学参量J积分的某些特征值.测试J积分的根据是J积分与形变功之间的关系：
aBUJ （1-1）
其中U为外界对试样所作形变功，包括弹性功和塑性功两部份，a为裂纹长度，B为试样厚度.
J积分测试有单试样法和多试验法之分，其中多试样法又分为柔度标定法和阻力曲线法.但无论是单试样法还是多试样柔度标定法，都须先确定启裂点，而困难正在于此.因此，我国GB2038-80标准中规定采纳绘制RJ阻力曲线来确定金属资料的延性断裂韧度.这是一种多试样法，其优点是无须判定启裂点，且能达到较高的试验精度.这种方法能同时获得几个J积分值，满足工程实际的分歧需要.
断裂韧性实验报告 2
断裂韧性测尝尝验陈述
跟着断裂力学的成长,接踵提出了材料的ICK.阻力曲线JJR.)(阻力曲线CTODR等一些新的力学机能指标,填补了通例实验办法的缺少,为工程运用供给了靠得住的断裂判据和设计根据.下面介绍下这几种办法的测试道理及实验办法.
1、三种断裂韧性参数的测试办法简介
1. 1 平面应变断裂韧度ICK的测试
对于线弹性或小规模的I型裂纹试样,裂纹尖端邻近的应力应变状况完整由应力强度因子IK所决议.IK是外载荷P,裂纹长度a及试样几何外形的函数.在平面应变状况下,当P和a的某一组合使IK=ICK,裂纹开端掉稳扩大.IK的临界值ICK是一材料常数,称为平面应变断裂韧度.测试ICK保持裂纹长度a为定值,而令载荷逐渐增长使裂纹达到临界状况,将此时的CP.a代入所用试样的IK表达式即可求得ICK.
ICK的实验步调一般包含：
（1） 试样的选择和预备（包含试样类型选择.试样尺寸肯定.试样方位选择.试样加工及疲惫预制裂纹等）;
（2） 断裂实验;
（3） 实验成果的处理（包含裂纹长度a的测量.前提临界荷载QP的肯定.实验测试值QK的盘算及QK有用性的断定）. 1. 2 延性断裂韧度RJ的测试
J积分延性断裂韧度是弹塑性裂纹试样受I型载荷时,裂纹端点邻近区域应力应变场强度力学参量J积分的某些特点值.测试J积分的根据是J积分与形变功之间的关系：
aBUJ （1-1）
个中U为外界对试样所作形变功,包含弹性功和塑性功两部分,a为裂纹长度,B为试样厚度.
J积分测试有单试样法和多实验法之分,个中多试样法又分为柔度标定法和阻力曲线法.但无论是单试样法照样多试样柔度标定法,都须先肯定启裂点,而艰苦正在于此.是以,我国GB2038-80尺度中划定采取绘制RJ阻力曲线来肯定金属材料的延性断裂韧度.这是一种多试样法,其长处是无须剖断启裂点,且能达到较高的实验精度.这种办法能同时得到几个J积分值,知足工程现实的不合须要.
陶瓷材料断裂韧性的测定
实验 陶瓷材料断裂韧性的测定
一、 前言
脆性材料的破坏往往是破坏性的，即材料中裂纹一旦扩展到一定程度，就会立即达到失稳态，之后裂纹迅速扩展。材料的断裂韧性可以用来衡量它抵抗裂纹扩展的能力，亦即抵抗脆性破坏的能力。它是材料塑性优劣的一种体现，是材料的固有属性。裂纹扩展有三种形式：掰开型 (I型)、错开型 (II型)、撕开型 (III型)，其中掰开型是最为苛刻的一种形式，所以通常采用这种方式来测量材料的断裂韧性，此时的测量值称作KIC。在平面应变状态下材料KIC值不受裂纹和几何形状的影响。因此，KIC值对了解陶瓷这一多裂纹材料的本质属性，具有非常重要的意义。
目前，断裂韧性的测试方法多种多样，如：单边切口梁法 (SENB)、双扭法（DT)、山形切口劈裂法、压痕法、压痕断裂法等。其中，有些方法技术难度较高，不太容易实现大规模实用化；有些方法会出现较大测量误差，应用起来存在一定困难。相对而言，比较普遍采用的SENB法，该方法试样加工较简单，裂纹的引入也较容易。
本实验采用SENB法进行。但是，这种方法存在裂纹尖端钝化、预制裂纹宽度不易做得很窄等缺陷；另外，它适用于粗晶陶瓷材料，对细晶陶瓷其所测的KIC值偏大。
二、仪器
测试断裂韧性所需仪器如下：
1. 材料实验机
对测试材料施加载荷，应保证一定的位移加载速度，国标规定断裂韧性测试加载速度为0.05mm/min。
2. 内圆切割机
用于试样预制裂纹，金刚石锯片厚度不应超过0.20mm。
3. 载荷输出记录仪
输出并记录材料破坏时的最大载荷，负荷示值相对误差不大于1。本实验在材料实验机上配置了量程为980N的称重传感器输出载荷，采用电子记录仪记录断裂载荷。
4. 夹具
保证在规定的几何位置上对试样施加载荷，试样支座和压头在测试过程中不发生塑性变形，材料的弹性模量不低于200GPa。支座和压头应有与试样尺寸相配合的曲率半径，长度应大于试样的宽度，与试样接触部分的表面粗糙度Ra（根据规定不大于1.6μm）。试样支座为两根二硅化钼发热体的小圆柱，置于底座两个凹槽上。压头固定在材料实验机的横梁上。
断裂韧性试验
断裂韧性试验
创建时间：2008-08-02
test for fracture toughness
在线弹性断裂力学及弹塑性断裂力学基础上发展起来的一种评定材料韧性的力学试验方法（见断裂力学）。
20世纪以来，曾发生过多起容器、桥梁、舰船、飞机等脆断事故；事故分析查明，断裂大多起源于小裂纹。为解决金属脆断问题，美国在1958年组成ASTM断裂试验专门委员会，目的是建立有关测定材料断裂特性的试验方法。于1967年首次制定了用带疲劳裂纹的三点弯曲试样（图1 [两种常用断裂韧性试样]）测定高强度金属材料平面应变断裂韧性操作规程草案，并于1970年颁发了世界第一个断裂韧性试验标准ASTME399-70T。此后，断裂韧性试验受到世界各国的普遍重视并蓬勃发展。中国于1968年前后开始这方面的试验研究。
取样原则 由于裂纹或类裂纹缺陷是导致工程结构断裂的主要原因，所以断裂韧性试验采用带尖锐裂纹的试样(图1[两种常用断裂韧性试样]),用直接观察或间接测量法连续监测裂纹的行为；如用夹式引伸计连续测量裂纹嘴张开位移 随载荷 的变化(图2[用夹式引伸计测裂纹嘴张开位移随载荷变化的曲线]随载荷变化的曲线"
class=image>),以测定材料抗裂纹扩展的能力及裂纹在疲劳载荷或应力腐蚀下的扩展速率;求得平面应变断裂韧度[ic]、动态断裂韧度[id]、裂纹临界张开位移，应力腐蚀临界强度因子[111-21][kg2],疲劳裂纹扩展速率d/d（毫米/周）等断裂韧性参数。其中，角标Ⅰ代表张开型裂纹，或称Ⅰ型裂纹,角标c代表临界值。此外，尚有滑开型（Ⅱ型）裂纹，撕开型（Ⅲ型）裂纹（图3 [裂纹的扩展类型示意图]）。Ⅰ型裂纹最易引起脆断，所以目前断裂韧性试验多限于Ⅰ型加载。 断裂韧性对取向敏感。通常以两个字母表示试样取向，如TL，CL试样，第一个字母代表裂纹面的法线方向，第二个字母表示预期的裂纹扩展方向。L 表示坯料的长度或主变形方向，T和S分别表示矩形断面板材的宽度方向和第三正交方向。R和C则分别表示棒材或饼材的径向和切向。当从实物上取样时，应首先对构件进行应力分析，然后在最危险的裂纹位置和取向上取样。
06断裂韧性的测试原理
06断裂韧性的测试原理
断裂韧性是物质在受到外力作用下能吸收和抵抗断裂的能力。通常情况下，材料的韧性越高，表示其在外力作用下发生断裂的能力越强。断裂韧性的测试旨在评估材料的强度和耐用性，并确定其在不同应力条件下的破裂行为。
断裂韧性的测试通常包括以下几个方面的原理：
1.断裂机理：断裂韧性的测试原理涉及材料的断裂机制。根据材料的类型和应力条件，材料的断裂机制可以是塑性断裂、脆性断裂或者中间形态的韧性断裂。通过仔细观察材料在断裂前后的形态和结构变化，可以揭示出材料的断裂机理。
2. 断裂试样：在进行断裂韧性测试时，需要选择适当的试样。不同的材料和应用领域有不同的标准试样，如带缺口的Charpy试样、K1c样条试样等。选择合适的试样可以使测试结果更准确和可靠。
3.断裂韧性参数：断裂韧性测试通常评估材料在应力条件下的破裂延伸。常见的韧性参数包括断裂韧性KIC（平面应力条件下的断裂韧性）、K1c（线性弹性断裂韧性）、JIC（平面应力条件下的断裂韧性指标）等。这些参数可以通过测量材料的裂纹扩展行为来获得。
4.断裂试验方法：常用的断裂韧性试验方法包括冲击试验、拉伸试验、剪切试验等。这些试验方法的原理不同，但在测试过程中都会施加一定的外力以模拟材料在实际应力条件下的断裂行为。
5.数据分析：进行断裂韧性测试后，需要对测试结果进行分析和解释。通过分析断裂试验中产生的数据，比如裂纹的扩展速率、载荷-位移曲线等，可以获得材料的断裂韧性特性。 断裂韧性测试的目的是评估材料在应力条件下的断裂行为，并确定材料的可靠性和耐用性。这些测试可以为工程师和设计师提供重要的材料性能参数，以支持材料的选择和应用。同时，断裂韧性测试也可以为材料制造和加工过程提供指导，以提高制品的质量和性能。
综上所述，断裂韧性测试是一项重要的材料测试方法，通过评估材料在应力条件下的破裂延伸和断裂性能，为材料的选择和应用提供了科学依据。这些测试的原理和方法可以根据不同的材料和应用领域进行调整和优化，以获得准确和可靠的测试结果。
