高二物理电学实验专题
(完整版)高中物理电学实验专题(经典)1
电学实验(经典)
实验设计的基本思路
（一）电学实验中所用到的基本知识
在近年的电学实验中，电阻的测量（包括变形如电表内阻的测量）、测电源的电动势与内电阻是考查频率较高的实验。它们所用到的原理公式为：IrUEIUR,。由此可见，对于电路中电压U及电流I的测量是实验的关键所在，但这两个量的直接测量和间接测量的方法却多种多样，在此往往也是高考试题的着力点之处。因此复习中应熟练掌握基本实验知识及方法，做到以不变应万变。
1．电路设计原则：正确地选择仪器和设计电路的问题，有一定的灵活性，解决时应掌握和遵循一些基本的原则，即“安全性”、“方便性”、“精确性”原则，兼顾“误差小”、“仪器少”、“耗电少”等各方面因素综合考虑，灵活运用。
⑴正确性：实验原理所依据的原理应当符合物理学的基本原理。
⑵安全性：实验方案的实施要安全可靠，实施过程中不应对仪器及人身造成危害。要注意到各种电表均有量程、电阻均有最大允许电流和最大功率，电源也有最大允许电流，不能烧坏仪器。
⑶方便性：实验应当便于操作，便于读数，便于进行数据处理。
⑷精确性：在实验方案、仪器、仪器量程的选择上，应使实验误差尽可能的小。
2．电学实验仪器的选择：
⑴根据不使电表受损和尽量减少误差的原则选择电表。首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大偏转（一般要大于满偏度的1/3），以减少测读误差。
⑵根据电路中可能出现的电流或电压范围选择滑动变阻器，注意流过滑动变阻器的电流不超过它的额定值，对大阻值的变阻器，如果是滑动头稍有移动，使电流、电压有很大变化的，不宜采用。
⑶应根据实验的基本要求来选择仪器，对于这种情况，只有熟悉实验原理，才能作出恰当的选择。总之，最优选择的原则是：方法误差尽可能小；间接测定值尽可能有较多的有效数字位数，直接测定值的测量使误差尽可能小，且不超过仪表的量程；实现较大范围的灵敏调节；在大功率装置（电路）中尽可能节省能量；在小功率电路里，在不超过用电器额定值的前提下，适当提高电流、电压值，以提高测试的准确度。 明确目的 →选择方案 → 选定器材 → 拟定步骤
【高中物理电学实验要点总结】高中物理电学实验题
第 1 页 共 5 页

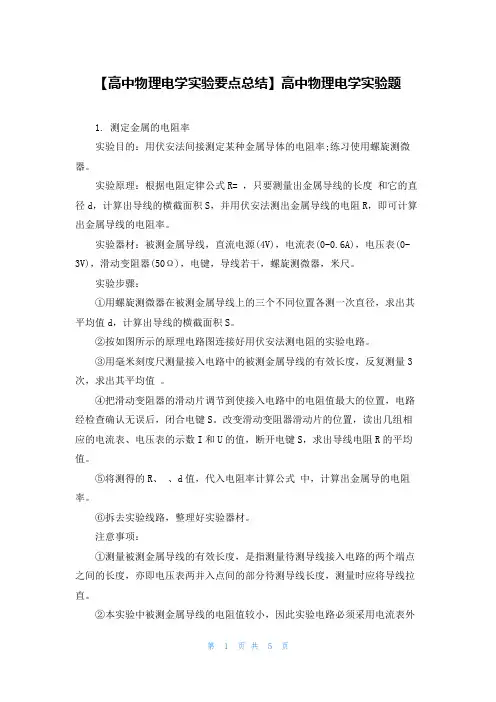

【高中物理电学实验要点总结】高中物理电学实验题
1. 测定金属的电阻率
实验目的：用伏安法间接测定某种金属导体的电阻率;练习使用螺旋测微器。
实验原理：根据电阻定律公式R= ，只要测量出金属导线的长度 和它的直径d，计算出导线的横截面积S，并用伏安法测出金属导线的电阻R，即可计算出金属导线的电阻率。
实验器材：被测金属导线，直流电源(4V)，电流表(0-0.6A)，电压表(0-3V)，滑动变阻器(50Ω)，电键，导线若干，螺旋测微器，米尺。
实验步骤：
①用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值d，计算出导线的横截面积S。
②按如图所示的原理电路图连接好用伏安法测电阻的实验电路。
③用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值 。
④把滑动变阻器的滑动片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键S。改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数I和U的值，断开电键S，求出导线电阻R的平均值。
⑤将测得的R、 、d值，代入电阻率计算公式 中，计算出金属导的电阻率。
⑥拆去实验线路，整理好实验器材。
注意事项：
①测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两并入点间的部分待测导线长度，测量时应将导线拉直。
②本实验中被测金属导线的电阻值较小，因此实验电路必须采用电流表外
第 2 页 共 5 页
接法。
③实验连线时，应先从电源的正极出发，依次将电源、电键、电流表、待测金属导线、滑动变阻器连成主干线路(闭合电路)，然后再把电压表并联在待测金属导线的两端。
④闭合电键S之前，一定要使滑动变阻器的滑动片处在有效电阻值最大的位置
高中物理电学实验专题
高中物理电学实验专题
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN 2 物理电学实验专题
一、伏安法测电阻及拓展
1.下表中选出适当的器材，试设计一个测量阻值约为15k的电阻的电路。要求方法简捷，RX两端电压能从0开始变化，要求有尽可能高的精确度。
电流表A1：量程1mA 内阻约50； 电流表A2：量程300A 内阻约300
电流表A3：量程100A 内阻约500；电压表V1：量程10V 内阻约15K
固定电阻：R0=9990； 电流表G：Ig=300A、Rg=10。
滑动变阻器R1： 阻值约50；额定电流为1A
滑动变阻器R2： 阻值约100K 额定电流为0.001A
电池组：E=3V；内阻小但不可忽略； 开关，导线若干
2. 两块电压表测电阻
用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：
电源E，具有一定内阻，电动势约为9.0V；
电压表V1，量程为1.5V，内阻r1＝750Ω；
电压表V2，量程为5V，内阻r2＝2500Ω；
滑线变阻器R，最大阻值约为100Ω；
单刀单掷开关K，导线若干。
（1）测量中要求电压表的读数不小于其量程的31，试画出测量电阻Rx的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。
（2）根据你所画的电路原理图在题给的实物图上画出连线。
（3）若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝_________________。
3. 两块电流表测电阻
从下表中选出适当的实验器材，设计一电路来测量电流表A1的内阻r1。要求方法简捷，有尽可能高的测量精度，并能测得多组数据。
器材代号 规格
电流表（A1） 量程100mA，内阻r1待测（约40Ω）
电流表（A2） 量程500uA，内阻r2＝750Ω
高二物理知识点之电学实验(整理)
高二物理知识点之电学实验（整理）
整理人：邓苏华
一、实验仪器的读数
高考要求会正确读出数据的电学仪器有：电流表、电压表、多用电表、电阻箱。读数的基本原则是：凡仪器最小刻度是1, 0.1, 0.01, 0.001…，要求读到最小刻度后再往下估读一位（估读的这位是不可靠数字）；最小刻度是其他的，如0.2， 2， 0.5， 5，10…，只要求读到最小刻度所在的这一位，不再往下估读。另电阻箱、游标尺不需估读。
例1. 右图是电压表的刻度盘。若选0-3V量程，读数是？若选0-15V量程，读数又是？
解： 1.14V-1.17V 5.6V-5.8V
例2. 右图是电阻箱示意图，试读出当时电阻箱的阻值。
解： 84580.2Ω。
二、伏安法测电阻
接法如右图。a叫外接法，测量值偏小，适合测小电阻
b叫内接法，测量值偏大，适合测大电阻。
口诀：小外小，大内大。
判断方法：满足 xVARRR为小电阻，用外接法；满足xVARRR为大电阻，用内接法。
若=xVARRR则用内接和外接均可。
三、滑动变阻器的两种接法
接法如右图。a叫限流接法，b叫分压接法。
必须采用分压接法的条件：⑴要求被测电阻上的电压从零开始逐渐增大，或要求电压调节范围尽量大时；⑵RX>>R，滑动变阻器无法起到限流作用；⑶尝试限流，可当R调至最大，电路RX的电流I、电压U仍超电流表或电压表的量程。
确定用分压时，应选总阻值小的滑动变阻器；若确定用限流时，应选用总阻值和被测电阻接近的滑动变阻器『RX=（1～3）R』。
四、实物图连线方法
0 1 2
3
0 5 10
15
V
A V
A a
b
a b R
R
RX RX
五、测定金属的电阻率
该实验中选用的被测电阻丝的电阻较小，故选外接法。分压/限流则据实验要求。
因金属的电阻率随温度的升高而变大，因此实验中通电时间不能太长，电流也不宜太大，以免电阻丝发热后电阻率发生较明显的变化。要在小电流/小电压处多测些数据。另作出的I-U图像是条曲线，原因是：金属随着电流/电压的增加，发热的越多，电阻率会增加。
关于高年级高中物理电学实验专题总结归纳
高中物理电学实验专题
知识点回顾
一、描绘小灯泡的伏安特性曲线：
二、电流表和电压表的改装：
三、测定电源电动势和内阻：
四、测定金属电阻和电阻率：
五、器材选择：
六、电路纠错：
七、示波器的使用：
八、用多用电表探索黑箱内的电学元件
九、传感器
知识点和考点
一、描绘小灯泡的伏安特性曲线
原理：欧姆定律IRU
处理方法：内接和外接（都有误差）
例1、某研究性学习小组为了制作一种传感器，需要选用一电器元件。图 为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：
器材（代号） 规格
电流表（A1）
电流表（A2）
电压表（V1）
电压表（V2）
滑动变阻器（R1）
滑动变阻器（R2）
直流电源（E）
开关（S）
导线若干 量程0~50mA，内阻约为50
量程0~200mA，内阻约为10
量程0~3V，内阻约为10k
量程0~15V，内阻约为25k
阻值范围0~15，允许最大电流1A
阻值范围0~1k，允许最大电流100mA
输出电压6V，内阻不计
①为提高实验结果的准确程度，电流表应选用 ；电压表应选用 ；滑动变阻器应选用 。（以上均填器材代号）
②为达到上述目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号。
③若发现实验测得的伏安特性曲线与图中曲线基本吻合，请说明该伏安特性曲线与小电珠的伏安特性曲线有何异同点？
相同点： ，
不同点： 。
二、电压表和电流表 （1）电流表原理和主要参数
电流表G是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指什偏角θ与电流强度I成正比，即θ＝kI，故表的刻度是均匀的。电流表的主要参数有，表头内阻Rg：即电流表线圈的电阻；满偏电流Ig：即电流表允许通过的最大电流值，此时指针达到满偏；满偏电压U：即指针满偏时，加在表头两端的电压，故Ug＝IgRg
高二物理专题练习-电学实验器材及电路的选择
电学实验器材及电路的选择
电路实验，不仅涉及测量电路的合理设计或选取、涉及控制电路的合理选取、涉及实际电路的连接以及电路初态的设置问题，而且涉及各测量电表及可变电阻器等器材的合理选配问题。
一、实验器材的选择：
1．对实验器材和装置的选择，应遵循以下几条主要原则：
①安全性原则：即实验过程中，不产生由于器材或装置选择不当而使仪器发生损坏等不良后果。在电学实验中，主要表现为电流表，电压表使用中，正、负接线柱不能接反；各电表的读数不能超过其量程，电阻类元件的电流不能超过其最大允许电流等；电源的最大输出电流不超过其额定电流等。
②精确性原则：要求实验误差尽量小，精度尽量高。即要求实验能尽量减小系统误差和偶然误差。在电学实验中，应选择适当的实验电路，选择电流表、电压表、欧姆表的适当量程进行测量。电压表、电流表的指针应指到满偏刻度的三分之一以上。欧姆表读数时应使指针指到中值电阻附近（可更换不同的倍率档调整），注意每次改变倍率档时要欧姆调零。
③方便性原则：在保证实验能够顺利进行的条件下，使实验操作方便易行。在电学实验中，主要表现在滑动变阻器规格的选择、分压式电路与限流式电路的选择等。在分压接法中，一般选择电阻较小而额定电流较大的；在限流接法中，变阻器的阻值应与电路中其他电阻的阻值比较接近。
④可行性原则：注重实际，满足实验要求；并且是电路元件少，耗能少。
2、几种仪器的选择
①电源的选择
（1）一般根据实验要求来选择。如“电磁打点计时器”选用交流4-6V电源，“电火花计时器”则用220V交流电源；“测量电源电动势和内电阻”则用一节旧一些的干电池等等。
（2）根据用电器的额定电压来选择。
②、电流表和电压表的选择
（1）根据电源的参数来选择；
（2）根据电路中的最大电流（或者电压）来选择；
（3）根据用电器的额定电流（或者电压）来选择。
③、滑动变阻器的选择
（1）用分压接法时，滑动变阻器应该选用阻值小的；而额定电流大的。
物理高中电学实验归纳总结
物理高中电学实验归纳总结
在高中物理教学中，电学实验是必不可少的一部分。通过电学实验，学生可以直观地感受电流、电压、电阻等概念，探索电路的基本原理和工作方式。本文将对我在高中阶段所进行的一些电学实验进行归纳总结，包括实验目的、实验步骤、实验现象、实验结果及其分析等。
实验一：串联与并联电阻的效果比较
实验目的：通过比较串联和并联电阻的效果，掌握串并联电路的特点和运算规律。
实验步骤：
1. 准备一组不同阻值的电阻器，并连接成串联电路。
2. 测量并记录电流和电压值。
3. 拆解串联电路，重新组合为并联电路。
4. 测量并记录电流和电压值。
实验现象：
在串联电路中，电流相同而电压相加；在并联电路中，电压相同而电流相加。
实验结果及分析：
通过实验数据的记录和分析，我们可以得出以下结论： 1. 串联电路中，电流在各个电阻中都相等，而总电压等于各个电阻的电压之和。
2. 并联电路中，电压在各个电阻中都相等，而总电流等于各个电阻的电流之和。
实验二：欧姆定律的验证
实验目的：验证欧姆定律，即电流与电压和电阻之间的关系。
实验步骤：
1. 准备一组不同阻值的电阻器，并连接成串联电路。
2. 测量并记录电流和电压值。
3. 每次变换电阻值，重新测量电流和电压。
实验现象：
根据欧姆定律，我们可以观察到：
在一定电压下，电流和电阻成正比关系。
实验结果及分析：
通过实验数据的记录和分析，我们可以得出以下结论：
1. 当电压保持不变时，电流随着电阻的增加而减小；当电阻保持不变时，电流随着电压的增加而增大。
2. 实验数据的线性关系验证了欧姆定律的准确性，即I = V/R。 实验三：电阻的温度系数测量
实验目的：掌握电阻的温度系数概念，了解电阻随温度变化的规律。
实验步骤：
1. 将电阻器与温度计绑定在一起。
2. 使用恒定电流供电，测量并记录电阻器的电阻值和温度值。
3. 在不同温度下重复步骤2。
实验现象：
高二物理电学试验讲义
重点讲解：电学实验1、基础电学实验 伏安法测电阻
(1)实验原理和实验电路图
原理：欧姆定律
实验电路图：如下图所示
图(a)称为安培表外接法，测得的电流不准(IA=I+I)——偏大，因此测得电阻值较真实 值偏小.误差的来源为电压表的分流作用，为减小测量误差，根据分流原理，应选用内阻较 大的伏特表.但是，一般伏特表的内阻并不是特别大，所以该电路适用于测量小阻值的未知 电阻.
图(b)称为安培表内接法，测得的电压不准(U=U+U)——偏大，因此测得电阻值较真实 v x A __
值偏大.误差的来源为电流表的分压作用，为减小测量误差，根据分压原理，应选用内阻较 小的安培表.但是，一般安培表的内电阻不是特别小，所以该电路适用于测量大阻值的未知 电阻.
(2)伏安法测电阻的两种电路比较
比较项目 电流表内接注 电流衰外接法
电前 ——@—— ©—
谩差原因 由于电流表内阻的影响I电压 由于电压表内阻的影响，电流表
表测量值偏大，姑果偏大 测量值偏大।姑果偏小
恻量结果 R胆=艮A TR〉R.
适用条件 R > > RA R.< < RV
(3)电流表内接法和外接法的选择
@—
一-®一［厂L —国一七3——
(a) (b)
方法一：阻值比较法(主要方法)
当Rx》RA时采用内接法，电流表造成的分压较小，实验误差小。
当Rx《Rv时采用外接法，电压表造成的分流较小，实验误差小。
方法二：临界值法(高中阶段不常用)
当待测电阻阻值与电压表、电流表的阻值相差不多时，可根据：RARV>Rx2时，采用电 流表外接法；当R AR V< R x2时，采用电流表内接法来确定.
(1)若R x/RA>RV/Rx： 一般选电流表的内接法，如图(a)所示.由于该电路中，电压表 的读数U表示被测电阻R x与电流表A串联后的总电压，电流表的读数I表示通过本身和R x的电流，所以使用该电路所测电阻R测=U/I=Rx+ RA ,比真实值RX大了 RA，相对误 R
高二物理电路实验专题复习（有答案）
0 5 10 15 V 0 0.2 0.4 1、读数为：、读数为： 读数为：读数为：1”结尾，结果和分度值位数相同。 2、读数为：、读数为： 读数为：读数为：读数为： 读数为：读数为：读数为： 3、 多用电表表头的示意图如右。在正确操作的情况下：多用电表表头的示意图如右。在正确操作的情况下： ⑴若选择开关的位置如灰箭头所示，则测量的物理量是⑴若选择开关的位置如灰箭头所示，则测量的物理量是___ ___ ______，测量结果为，测量结果为，测量结果为____ ________ ________ ____。。 ⑵若选择开关的位置如白箭头所示，则测量的物理量是⑵若选择开关的位置如白箭头所示，则测量的物理量是___ ___ ______，测量结果为，测量结果为，测量结果为____ ________ ________ ____。。 ⑶若选择开关的位置如黑箭头所示，则测量的物理量是⑶若选择开关的位置如黑箭头所示，则测量的物理量是___ ___ ______，测量结果为，测量结果为，测量结果为____ ________ ________ ____。。 ⑷若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：转角很小，那么接下来的正确操作步骤应该依次为：_______ _______ ______，，___ _ ________ _ _____，，_____ ____________ _______。。 ⑸无论用多用电表进行何种测量（限于直流），电流都应该从_____ _____ 表笔经表笔经表笔经______ ______ ______ 插孔流入电表。插孔流入电表。插孔流入电表。 第二部分: 仪器选择、电路选择 设计思路 依据或注意事
项 1、电表选择 ⑴、估算电路最大电流：⑴、估算电路最大电流：II最大=E/Rx ⑵、⑵、AA、V表：表：II最大不超过量程，不超过量程，II最小要超过1/3 ⑶、当滑阻满足电流条件时，一般选滑阻小的，以方便调节以方便调节((测Rx),Rx),减少误差减少误差减少误差((测E\r) ~ Ω Ω ×1k ×100 ×10 ×1 Ω OFF 2.5 10 50 250 500 2.5 50 mA 100 10 1 500 10 250 V ~ + V 1 2 3 (cm) 5 0 10 0.6 A 0 1 2 3 A 高二物理电路实验专题复习 第一部分:基本仪器的使用 螺旋测微器和螺旋测微器和游标卡尺游标卡尺 游标卡尺读数为：游标卡尺读数为：游标卡尺读数为： 电流表电流表电压表电压表：读数有效位：分度值以“：读数有效位：分度值以“11”结尾，估读到下一位；非“ 多用电表 ⑴机械调零：用小螺丝刀轻旋表头正下方中央处的调零螺丝，使⑴机械调零：用小螺丝刀轻旋表头正下方中央处的调零螺丝，使指针指针指 左端零刻线。左端零刻线。 ⑵选档：根据被测⑵选档：根据被测物理量物理量选择电压选择电压//电流电流//欧姆档，根据及其数量级选量程。欧姆档，根据及其数量级选量程。 电阻电阻测量值测量值 = = = 指针示数指针示数指针示数 ´ 倍率，偏角小→倍率太小→倍率，偏角小→倍率太小→ 换大倍率换大倍率 ⑶欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指⑶欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指 右端零刻线处，右端零刻线处， ⑷测量：将被测电阻断开，将红黑表笔接被测电阻两端进行测量。⑷测量：将被测电阻断开，将红黑表笔接被测电阻两端进行测量。 ⑸读数：电阻测量值⑸读数：电阻测量值 = = = 指针示数指针示数指针示数 ´ 倍率，注意不用估读倍率，注意不用估读 ⑹将选择⑹将选择开关开关扳到OFF或交流电压最高挡。或交流电压最高挡。 注意：A、每换一次倍率，重新欧姆调零，即⑵⑶必定同时，⑷⑸也必定同时、每换一次倍率，重新欧姆调零，即⑵⑶必定同时，⑷⑸也必定同时 B B、测电流、电压，指针尽可能接近满偏，至少朝、测电流、电压，指针尽可能接近满偏，至少朝1/31/3；； 测电阻，指针在中值附近 5 0 20 25 15 直流电压表V1 : 0~3V, 3KΩ 直流电压表V2： 0~6V, 6KΩ 直流电流表A1: 0～0.6A, 0.125Ω 直流电流表A2： 0～3A, 0.0125Ω2、电流表接法接法 ⑴、大内偏大，小外偏小⑴、大内偏大，小外偏小 ⑵、AVRxRR>，内接，AVRxRR<，外接，外接 3、变阻器接法接法 必须选分压（在满足条件时，一般选滑阻小的，以方便调节）必须选分压（在满足条件时，一般选滑阻小的，以方便调节） ⑴、要求电压或电流从零开始连续可调⑴、要求电压或电流从零开始连续可调 ( ( (测测U-I曲线) ⑵、⑵、Rx>> RpRx>> Rp时（此时用限流测量范围很小）时（此时用限流测量范围很小） ⑶、限流式得到的被测⑶、限流式得到的被测电阻电阻的电流（或电压）的最小值I最小=E(Rx+R滑)超过电流表（或（或电压表电压表）的量程，或超过被测电阻和滑阻的额定电流。）的量程，或超过被测电阻和滑阻的额定电流。II最小>IA（或I最小>I滑动）， ⑷、⑷、II最大 > IA 限流：限流： ⑴、在Rx与R滑相差不大，或RxRx＜＜R滑时，应选用限流接法时，应选用限流接法 ⑵、当滑阻满足电流条件时，一般选滑阻小的，以方便调节；⑵、当滑阻满足电流条件时，一般选滑阻小的，以方便调节； 但题目有要求多组测量时，要选滑阻大的，使测量范围大，但题目有要求多组测量时，要选滑阻大的，使测量范围大，URx/(Rx+RURx/(Rx+R滑)~~U 4、伏安法测电阻：、伏安法测电阻： 欲用伏安法测定一个阻值约12欧的电阻，要求测量结果尽量准确，请选择合适的器材画出测量误差较小的电路图。较小的电路图。 电池组（组（66伏，内阻很小）伏，内阻很小） 开关、导线若干、导线若干 滑动变阻器R1：0～20 Ω，1A 滑动变阻器R2： 0～200Ω, 1A 仪器仪器 电流表选：电流表选： ；电压表选：；电压表选：；电压表选： ；变阻器选：；变阻器选：；变阻器选： 接法接法 电流表接法：电流表接法： 理由：理由： 变阻器接法：变阻器接法： 理由：理由： 电路图电路图 5、实验一: 测金属丝的电阻率 用伏安法测金属丝的电阻Rx（约为5Ω）的电阻率，已知电流表内阻为1Ω，量程0.6A0.6A，电压表内阻为几千欧，量程为，电压表内阻为几千欧，量程为3V3V，电源，电源E=9VE=9V，滑动变阻值铭牌为“，滑动变阻值铭牌为“，滑动变阻值铭牌为“66Ω， 5A 5A””， 试画出电路图并连实物图。试画出电路图并连实物图。 6、某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：。步骤如下： ⑴用游标为20分度的卡尺测量其长度如图，由图可知其长度为分度的卡尺测量其长度如图，由图可知其长度为 mm mm mm；； 电流表电流表 接法：接法： 电路图电路图 变阻器变阻器 接法：接法： 实验原理：已测得金属丝长度为l ，直径为d；金属丝两端电压为U、通过的电流为I。请用以上实验。请用以上实验数据表数据表示金属丝的电阻率： ρ= Ω·m。（保留2位有效数字）位有效数字） 别表示小灯泡上的电流和电压别表示小灯泡上的电流和电压))： I (A) 0.12 0.21 0.29 0.34 0.38 0.42 0.45 0.47 0.49 0.50 U (V) 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00 ⑴在虚线框中画出实验电路图。可用的器材有：电压表、电流表、滑线变阻器⑴在虚线框中画出实验电路图。可用的器材有：电压表、电流表、滑线变阻器((变化范围0~10Ω)、电源、小灯泡、电键、导线若干。小灯泡、电键、导线若干。 ⑵在图中坐标中画出U-I图像。图像。 8、如图所示，如图所示，图图1为某一热敏电阻为某一热敏电阻（电阻值随温度的改变而改变，（电阻值随温度的改变而改变，（电阻值随温度的改变而改变，且对温度很敏感）且对温度很敏感）且对温度很敏感）的的I—U关系曲线图。 ⑴为了通过测量得到图1所示I—U关系的完整曲线，在图2和图3两个电路中应选择的是图两个电路中应选择的是图 ；；简要说明理由：简要说明理由： 。。（电源电动势为9V9V，内阻不计，滑线变阻器的阻值为，内阻不计，滑线变阻器的阻值为0—100Ω）。 ⑵在图4电路中，电源电压恒为9V9V，电流表读数为，电流表读数为70mA70mA，定值电阻，定值电阻R1=250Ω。由热敏电阻的I—U关系曲线可知，热敏电阻两端的电压为线可知，热敏电阻两端的电压为 V V V；电阻；电阻R2的阻值为的阻值为 Ω。
高中物理电学实验专题 2
高中物理电学实验专题
电学实验专题
1.常用的电流表有内阻，现要测量电流表G1的内阻r1，电路如图甲所示。供选择的仪器如下：
A。待测电流表G1 (0～5 mA，内阻约300 Ω)
B。电流表G2 (0～10 mA，内阻约100 Ω)
C。定值电阻R1 (30 Ω)
D。定值电阻R2 (300 Ω)
E。定值电阻R3 (3 kΩ)
F。滑动变阻器R4 (0～20 Ω)
G。电源(电动势6.0 V，内阻不计)
H。开关S及导线若干
1) 电路中与电流表G1并联的电阻应选C，保护电阻应选用E。
2) 根据电路图在图乙中连接实物图，要求闭合开关前滑动变阻器的滑动触头P处于正确位置。 3) 实验步骤：
① 按电路图连接电路；
② 闭合开关S，移动滑动触头P至某一位置，记录G1、G2的读数I1、I2；
③ 改变滑动变阻器的阻值，再次记录G1、G2的读数I1'、I2'；
④ 以I1为纵轴，I2为横轴，作出相应图象如图丙所示。
4) 根据I1－I2图线的斜率k及定值电阻，写出电流表G1内阻的表达式r1 = kR3.
2.某同学要用电阻箱和电压表测量某水果电池组的电动势和内阻，考虑到水果电池组的内阻较大，为了提高实验的精确度，需要测量电压表的内阻。实验中恰好有一块零刻度在中央的双向电压表，该同学便充分利用这块电压表，设计了如图所示的实验电路，既能实现对该电压表的内阻的测量，又能利用该表完成水果电池组电动势和内阻的测量。他用到的实验器材有：
待测水果电池组(电动势约4 V，内阻约50 Ω)、双向电压表(量程为2 V，内阻约为2 kΩ)、电阻箱(0～9 999 Ω)、滑动变阻器(0～200 Ω)，一个单刀双掷开关及若干导线。
1) 该同学按如图所示电路图连线后，首先测出了电压表的内阻。请完善测量电压表内阻的实验步骤；
① 将R1的滑动触片滑至最左端，将S拨向1位置，将电阻箱阻值调为最大；
② 调节R1的滑动触片，使电压表示数达到满偏；
