用电位差计测量电动势

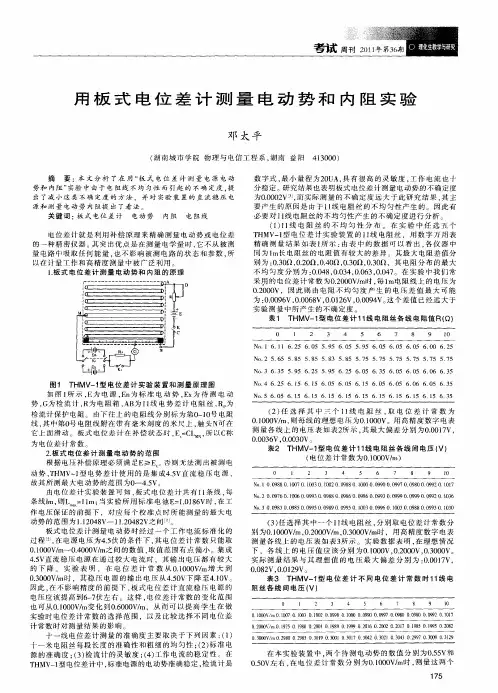

用板式电位差计测量电动势和内阻实验
十一 米 电阻 丝 每段 长 度 的准 确 性 和 粗 细 的 均 匀 性 ；（２）标 准 电 源 的 准 确 度 ；（３）检 流 计 的灵 敏 度 ；（４）工 作 电 流 的 稳 定 性 。 在 ＴＨＭＶ一１型 电位 差 计 中 ，标 准 电源 的 电动 势准 确 稳 定 ，检 流 计 是
１．板 式 电 位差 计 测 量 电 动 势和 内 阻的 原 理
Ｄ
数 字式 ，最 小 量 程 为２０ＵＡ，具 有 很 高 的灵 敏 度 ，工 作 电 流也 十 分 稳 定 。研 究 结果 也 表 明板 式 电位 差计 测 量 电动 势 的不 确定 度 为 ０．Ｏ００２Ｖ！ Ｊ，而实 际 测 量 的 不 确 定 度 远 大 于 此 研 究 结 果 ，其 主 要 产 生 的 原 因是 由 于 １１线 电 阻 丝 的 不均 匀性 产 生 的 。 因此 有 必 要 对 １１线 电阻 丝 的 不均 匀 性 产 生 的不 确 定 度 进 行 分 析
动 势 。ＴＨＭＶ一１型 电势 差 计 使 用 的是 集 成 ４．５Ｖ直 流 稳 压 电 源 故 其 所测 最 大 电动 势 的 范 围为 ０— ４．５Ｖ。
由 电位 差 计 实 验装 置 可 知 ，板 式 电位 差 计 共 有 １ １条 线 ，每 条 线ｌｍ，则 Ｌ…＝ｌ１ｍ；当实 验 所 用 标 准 电 池Ｅ＝１．Ｏ１８６Ｖ时 ，在 工
关 键 词 ：板 式 电位 差计 电动 势 内阻 电 阻线
电 位差 计 就 是 利 用 补 偿 原 理 来 精 确 测 量 电 动势 或 电位 差 的一 种精 密 仪 器 。其 突 出 优 点是 在 测 量 电学 量 时 ，它 不从 被测 量 电路 中吸 取 任 何 能 量 ，也 不 影 响 被 测 电路 的 状 态 和 参 数 ，所 以在计 量 工 作 和 高 精度 测 量 中被 广 泛 利用 。
用电位差计测量电池电动势
用电位差计测量电池电动势电位差计是一种用于测量电池电动势的精密仪器，其原理是基于电位差与电动势之间的等效关系。
通过测量已知电位差的参考电池与待测电池之间的电位差，可以计算出待测电池的电动势。
以下是使用电位差计测量电池电动势的实验步骤：一、实验准备1.准备实验器材：电位差计、标准电池、待测电池、连接线和开关等。
2.将电位差计接通电源，打开电位差计的开关，调整电位差计的量程和精度，使其处于待测状态。
3.将标准电池与电位差计连接，调整电位差计的参考端，使其与标准电池的电动势相等。
二、实验操作1.将待测电池与电位差计连接，注意正负极的连接方向要正确。
2.调整电位差计的参考端，使其与待测电池的电动势相等。
此时，电位差计显示的数值即为待测电池的电动势。
3.如果待测电池的电动势未知，可以通过多次测量和计算得出电动势的平均值。
例如，可以分别测量多个待测电池的电动势，然后计算平均值作为最终结果。
4.在测量过程中，要注意保持电位差计的清洁和干燥，避免影响测量精度。
同时，要避免将电位差计长时间置于高温或高湿度的环境中，以免对仪器造成损坏。
5.在实验结束后，要将电位差计关闭，断开电源，整理好实验器材。
三、实验注意事项1.在连接电源和电位差计时，要注意电源的正负极和电位差计的参考端与待测端的连接顺序，避免出现连接错误导致仪器损坏的情况。
2.在测量过程中，要注意观察电位差计的量程和精度是否调整正确，以确保测量结果的准确性和可靠性。
3.在多次测量和计算平均值时，要注意排除异常数据，以避免影响最终结果的准确性。
例如，如果某次测量结果与其他结果相差较大，需要重新进行测量或排除异常数据后再进行计算。
4.在实验过程中，要注意保持安静，避免由于震动或电磁干扰影响测量结果。
如果需要移动仪器或更改设置时，要先关闭电位差计的开关，避免由于误操作导致仪器损坏或危险情况的发生。
5.在实验结束后，要注意整理好实验器材，保持实验室的整洁和卫生。
同时，要断开电位差计的电源，以避免由于长时间通电导致仪器损坏或安全事故的发生。

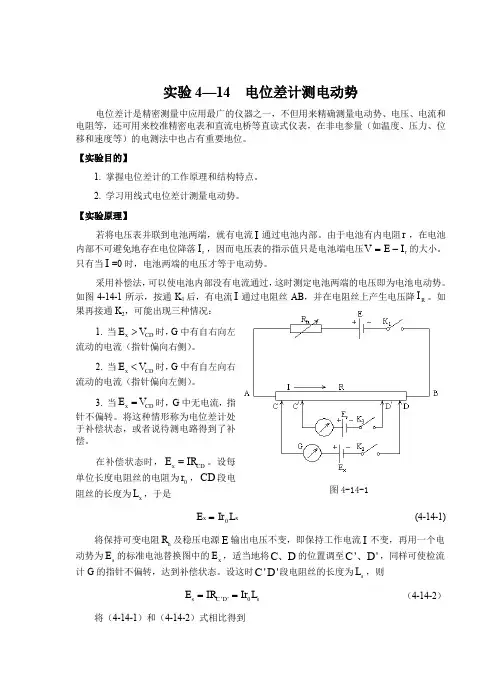

实验十二 用电位差计测量电动势
实验4—14 电位差计测电动势电位差计是精密测量中应用最广的仪器之一，不但用来精确测量电动势、电压、电流和电阻等，还可用来校准精密电表和直流电桥等直读式仪表，在非电参量（如温度、压力、位移和速度等）的电测法中也占有重要地位。
【实验目的】1. 掌握电位差计的工作原理和结构特点。
2. 学习用线式电位差计测量电动势。
【实验原理】若将电压表并联到电池两端，就有电流I 通过电池内部。
由于电池有内电阻r ，在电池内部不可避免地存在电位降落r I ，因而电压表的指示值只是电池端电压r V E I =-的大小。
只有当I =0时，电池两端的电压才等于电动势。
采用补偿法，可以使电池内部没有电流通过，这时测定电池两端的电压即为电池电动势。
如图4-14-1所示，按通K 1后，有电流I 通过电阻丝AB ，并在电阻丝上产生电压降R I 。
如果再接通K 2，可能出现三种情况：1. 当x CD E V >时，G 中有自右向左流动的电流（指针偏向右侧）。
2. 当x CD E V <时，G 中有自左向右流动的电流（指针偏向左侧）。
3. 当x CD E V =时，G 中无电流，指针不偏转。
将这种情形称为电位差计处于补偿状态，或者说待测电路得到了补偿。
在补偿状态时，x CD E IR =。
设每单位长度电阻丝的电阻为0r ，CD 段电阻丝的长度为x L ，于是x x L Ir E 0= (4-14-1)将保持可变电阻n R 及稳压电源E 输出电压不变，即保持工作电流I 不变，再用一个电动势为s E 的标准电池替换图中的x E ，适当地将C D 、的位置调至''C D 、，同样可使检流计G 的指针不偏转，达到补偿状态。
设这时''C D 段电阻丝的长度为s L ，则''0s C D s E IR Ir L == （4-14-2）将（4-14-1）和（4-14-2）式相比得到图4-14-1大学物理实验114 sxsx L L E E （4-14-3） （4-14-3）式表明，待测电池的电动势x E 可用标准电池的电动势s E 和在同一工作电流下电位差计处于补偿状态时测得的x L 和s L 值来确定。
用板式电位差计测量电池的电动势和内阻
用板式电位差计测量电池的电动势和内阻电池是一个非常重要的电气元件，它能够将化学能转化为电能，是我们日常生活中广泛使用的电源类型之一。
电池的电动势和内阻是电池性能的两个重要参量，也是刻画电池工作状态的重要指标。
板式电位差计是一种广泛应用的电池测试仪器，可以用来测量电池的电动势和内阻。
一、电池的电动势电动势（EMF）是指电池单元将化学能转化为电能的能力，单位是伏特（V）。
电动势又可以分为开路电动势和负载电动势两种。
开路电动势指的是在没有外接负载的情况下，电池端电压的大小，即电池的最大电动势。
实际上，开路电动势并不能真正反映电池的输出能力，因为在实际使用过程中，电池必然会接上外电路并承担一定的负载，这时候电池的电动势会下降到负载电动势。
利用板式电位差计可以精确测量电池的电动势。
板式电位差计的检测原理是利用该仪器内部的标准电池作为基准，测量用待测试电池产生的电势差与内部标准电池之间的电势差之间的差异，从而计算出待测试电池的电动势大小。
二、电池的内阻电池的内阻指的是电池内部电流流过时所产生的电阻。
内阻的大小与电极材料、电解液、温度等因素有关，是限制电池输出能力和电池寿命的重要因素，因此测量电池内阻对于评估电池的性能和状态非常重要。
板式电位差计能够测量电池的内阻。
具体的测量方法是，将电池极间置于负载电阻上，然后利用板式电位差计测量电池在不同负载下的纹波电压大小。
通过分析纹波电压与负载电流之间的关系，可以计算出电池的内阻大小。
在实际测试中，需要注意以下几点：1、测试前应先将待测试电池放置至少30分钟，使其电压稳定后再进行测试。
2、正确选择待测试电池的负载阻值，避免过大过小。
3、测试时不宜使用过长的测试导线，避免线路阻抗对测试结果的影响。
4、测试前应检查板式电位差计的内部基准电池是否接触牢固，并进行校准。
5、测试过程中应注意防止测试设备和测试样品受到电磁干扰。
总之，利用板式电位差计测量电池的电动势和内阻是一种简单、准确的测试方法，能够对电池的性能和状态进行较为全面的评估，为电池的应用提供重要的技术支持。

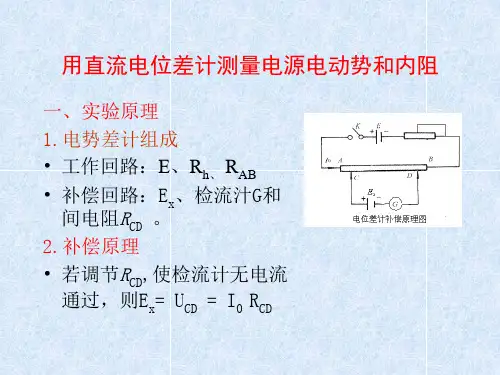

用直流电位差计测量电源电动势和内阻
3.Ro取值500Ω .注意：测完内阻r应立即打开开
关Kx，否则，容易消耗电池的电能。
4.检流计的保护电阻要从大调到零,直到电流为 零。
C。 RB
0
E＋
B
G Rt
ES
。 。
1。
K
2
Ex
学生型电位差计电路原理
2校为准1:0借mA助.标准电池ES,,使工作回路EPRhBAEP的工作电流
方回此法时路:R。转CD将=换1R0开A1和.关8R6KBΩ指接)到到.调标标节准准R电电P，池池使时电检，动流E势计SG数R指B值D针1C(指1如ES零组1..成01校86准V, 3.测量Ex
出合上Kx时补偿电压Ux与断开Kx时Ex。
r Ex Ux Ex 1 Ro
I
Ux
Ep
。Kp 。
Rp
r2
×1
。 D
RA
0
A
E－
×0.01
r1 B＋
C。 RB
0
E＋
B
G RB
ES
。 。
1。 K
2
Ex
ቤተ መጻሕፍቲ ባይዱ
r
I
－x
Ro
Kx
+ 实验接线图
三.注意事项
1.测出室温t,计算标准电池的修正电动势ES（t），
RA为150Ω，分15段，每段10Ω; RB为10Ω,分 1所00以段，，R每A盘段每0.110ΩΩ;。电R阻AB上工电作降电流为规0.定1V为，1R0B盘mA每。
一格为1mV，再加上估读一位(0.1mV).电位差计 总量程为1mV～1.6V。
用电位差计测电动势实验报告
用电位差计测电动势实验报告用电位差计测电动势实验报告引言：电动势是指电源对电荷所做的功，是衡量电源驱动电流能力的物理量。
在实际应用中，我们经常需要准确测量电动势，以确保电路的正常运行。
本实验旨在通过使用电位差计测量电动势，探究电路中电动势的性质和测量方法。
实验装置：本次实验所用的装置包括电池、电位差计、导线和电阻。
电位差计是一种测量电压差的仪器，它利用电势差的原理来测量电动势。
实验步骤：1. 将电池连接到电路中。
将电池的正极与电位差计的正极相连，将电池的负极与电位差计的负极相连。
确保连接牢固，避免接触不良。
2. 调节电位差计的量程。
根据电池的电动势大小，选择适当的量程，以确保测量结果的准确性。
3. 测量电动势。
打开电路开关，使电流通过电路。
观察电位差计的读数，并记录下来。
4. 更改电阻值。
在电路中加入一个可变电阻，通过调节电阻值，改变电路中的电流强度。
每次改变电阻值后，都要记录下电位差计的读数。
实验结果：根据实验数据，我们可以得出以下结论：1. 电动势与电流无关。
通过改变电阻值，我们可以改变电路中的电流强度，但电动势的大小并不随之改变。
这说明电动势与电流无关，电动势仅取决于电池本身的性质。
2. 电动势与电池类型有关。
在实验中，我们可以使用不同类型的电池，如干电池和锂电池。
通过测量不同类型电池的电动势，我们可以发现它们具有不同的电动势值。
这表明不同类型的电池具有不同的电动势特性。
3. 电动势与温度有关。
实验中，我们可以通过改变电池的温度来观察电动势的变化。
随着温度的升高，电动势的数值会发生变化。
这是因为温度会影响电池内部的化学反应速率，从而影响电动势的大小。
讨论与结论：通过本次实验，我们深入了解了电动势的性质和测量方法。
电动势是电路中一个重要的物理量，对于电路的正常运行至关重要。
通过使用电位差计测量电动势，我们可以准确地获取电动势的数值，并根据实验结果分析电动势与其他因素的关系。
这对于电路设计和电源选择具有重要的参考价值。
电势差计测电动势实验报告
竭诚为您提供优质文档/双击可除电势差计测电动势实验报告篇一：电势差计测电动势电子科技大学大物实验实验数据及处理实验数据及处理篇二：实验十电势差计测电动势实验十、电势差计测电动势试验时间：20XX.。
11.30实验概述【实验目的及要求】1、用箱式电位差计测电动势。
【仪器及用具】滑线式电势差计、箱式电势差计、工作电源、标准电池、待测电池、检流计、变阻器、各开关【实验原理】1、补偿原理1电路图进行测量，其如果要测量未知电动势ex,可按图○中e。
是可调电压的电源，调节e。
的大小使回路中的电流为零，则有：1ex=e.○这时，常称电路达到补偿，在补偿条件下，如果e。
数值已知，则ex即可求出，据此原理构成的仪器称为电势差计。
2、箱式电位差计工作原理2箱式电位差计工作原理如图○1.工作电流调节回路e?R’?R1?R?e(辅助回路)2.校正工作电流回路es?Rs?g?K?es先将开关K板向s 端，然后调节R’使灵敏电流计指针为零，回路（es?Rs?g?K?es 达到补偿，有es?IRs）(1)即辅助回路中电流达到标准化，其值为I?待测回路ex?x?g?Rx?ex先将开关es3○RsK板向x端，然后调节R’使灵敏电流计指针为零。
回路（ex?Rs?g?K?es）达到补偿，这时4有es?IRs○3代入○4式，得将○ex?RxesRs5○5式可知，从○如果es,Rs,Rx为式ex即可求出。
实验内容【实验方案设计】（测量及调节方法）箱式电势差计使用并测电势1.仪器的调整：将各元件接在面板上相应位置，把旋钮K3板向“x”待用。
2.工作电流标准化：先按标准电池温度修正公式，算出室温下的ets将面板上Rs旋到修正后的ets值，将K板向“标准”，按下K2“粗”，检流计指针偏离指零，调节Rp，及Rp2使指针指零后，放松K2“粗”，按K2“细”，再调节Rp3使指针指零点。
3.测量电池电动势，将K1板向“未知”，检流计偏离指零处，先后调节面板上Ⅰ、Ⅱ、Ⅲ旋钮，使检流计指针回指零点。
十一线电位差计测电动势(实验报告).doc
大学物理实验报告实验名称电位差计测量电动势实验日期实验人员【实验目的】1. 了解电位差计的结构，正确使用电位差计；2. 理解电位差计的工作原理——补偿原理；3. 掌握线式电位差计测量电池电动势的方法；4. 熟悉指针式检流计的使用方法。
【实验仪器】11线板式电位差计、检流计、标准电池、待测电池、稳压电源、单刀双掷开关、保护电路组【实验原理】电源的电动势在数值上等于电源内部没有净电流通过时两极件的电压。
如果直接用电压表测量电源电动势，其实测量结果是端电压，不是电动势。
因为将电压表并联到电源两端，就有电流I通过电源的内部。
由于电源有内阻r0，在电源内部不可避免地存在电位降Ir0，因而电压表的指示值只是电源的端电压（U=E-Ir0）的大小，它小于电动势。
显然，为了能够准确的测量电源的电动势，必须使通过电源的电流I为零。
此时，电源的端电压U才等于其电动势E。
1. 补偿原理•• 如图1所示，把电动势分别为E S、E X和检流计G联成闭合回路。
当E S < E X时，检流计指针偏向一边。
当E S > E X时，检流计指针偏向另一边。
只有当E S =E X时，回路中才没有电流，此时I＝0 ，检流计指针不偏转，我们称这两个电动势处于补偿状态。
反过来说，若I＝0 ，则E S =E X。
图1 补偿电路2. 十一线电位差计的工作原理如图2所示，AB为一根粗细均匀的电阻丝共长11米，它与直流电源组成的回路称作工作回路，由它提供稳定的工作电流I0；由待测电源E X、检流计G、电阻丝CD构成的回路称为测量回路;由标准电源E S、检流计G、电阻丝CD构成的回路称为定标（或校准）回路。
调节总电流I0的变化可以改变电阻丝AB单位长度上电位差U0的大小。
C、D 为AB上的两个活动接触点，可以在电阻丝上移动，以便从AB上取适当的电位差来与测量支路上的电位差（或电动势补偿）。
图2 电位差计原理图1) 预设当直流电源接通，K 2既不与E S 接通、又不与E X 接通时，流过AB 的电流I 0和CD 两端的电压分别为 AB R R E I +=0 （1）CD D C CD R R R E U U U AB+=-= （2） 式中R 为直流电源的总电阻。
十一线电位差计测电动势(实验报告)
大学物理实验报告实验名称电位差计测量电动势实验日期实验人员【实验目的】1. 了解电位差计的结构，正确使用电位差计；2. 理解电位差计的工作原理——补偿原理；3. 掌握线式电位差计测量电池电动势的方法；4. 熟悉指针式检流计的使用方法。
【实验仪器】11线板式电位差计、检流计、标准电池、待测电池、稳压电源、单刀双掷开关、保护电路组【实验原理】电源的电动势在数值上等于电源内部没有净电流通过时两极件的电压。
如果直接用电压表测量电源电动势，其实测量结果是端电压，不是电动势。
因为将电压表并联到电源两端，就有电流I通过电源的内部。
由于电源有内阻r0，在电源内部不可避免地存在电位降Ir0，因而电压表的指示值只是电源的端电压（U=E-Ir0）的大小，它小于电动势。
显然，为了能够准确的测量电源的电动势，必须使通过电源的电流I为零。
此时，电源的端电压U才等于其电动势E。
1. 补偿原理•• 如图1所示，把电动势分别为E S、E X和检流计G联成闭合回路。
当E S < E X时，检流计指针偏向一边。
当E S > E X时，检流计指针偏向另一边。
只有当E S =E X时，回路中才没有电流，此时I＝0 ，检流计指针不偏转，我们称这两个电动势处于补偿状态。
反过来说，若I＝0 ，则E S =E X。
图1 补偿电路2. 十一线电位差计的工作原理如图2所示，AB为一根粗细均匀的电阻丝共长11米，它与直流电源组成的回路称作工作回路，由它提供稳定的工作电流I0；由待测电源E X、检流计G、电阻丝CD构成的回路称为测量回路;由标准电源E S、检流计G、电阻丝CD构成的回路称为定标（或校准）回路。
调节总电流I0的变化可以改变电阻丝AB单位长度上电位差U0的大小。
C、D 为AB上的两个活动接触点，可以在电阻丝上移动，以便从AB上取适当的电位差来与测量支路上的电位差（或电动势补偿）。
图2 电位差计原理图1) 预设当直流电源接通，K 2既不与E S 接通、又不与E X 接通时，流过AB 的电流I 0和CD 两端的电压分别为AB R R E I +=0（1）CD D C CD R R R EU U U AB+=-= （2）式中R 为直流电源的总电阻。
