混凝土泵车维护和保养共28页文档
混凝土搅拌车维护保养规程
混凝土搅拌车维护保养规程一、前言混凝土搅拌车是工程建设中不可或缺的设备，因此其维护保养显得尤为重要。
本文将从车辆保养的角度出发，为大家介绍混凝土搅拌车的维护保养规程。
二、日常保养1.车辆清洁：混凝土搅拌车工作环境较为恶劣，因此车辆应定期清洗。
在清洗时应注意，禁止在电气设备、发动机等部位使用水枪，以免造成电气设备短路或其他损伤。
2.检查油液：混凝土搅拌车油液应定期更换，并检查机油、润滑油、变速箱油、制动液等油液是否符合要求。
如有发现油液异常应及时更换。
3.检查轮胎：混凝土搅拌车轮胎是承载车体的重要部位，检查轮胎胎压是否符合要求，如有发现异常应及时更换。
4.检查制动系统：混凝土搅拌车制动系统是保证行车安全的重要部位，应定期检查制动片磨损情况，如有发现异常应及时更换。
三、定期保养1.更换空气滤芯：混凝土搅拌车发动机需要大量的空气来进行燃烧，因此空气滤芯是保证发动机正常工作的重要部件，应定期更换。
2.更换燃油滤芯：混凝土搅拌车燃油滤芯是保证燃油清洁的重要部件，应定期更换。
3.更换火花塞：混凝土搅拌车发动机的火花塞是保证燃烧正常的重要部件，应定期更换。
4.更换刹车油：混凝土搅拌车制动系统使用的刹车油会受到水分和杂质的污染，应定期更换。
5.更换变速箱油：混凝土搅拌车变速箱油是保证变速箱正常工作的重要部件，应定期更换。
6.更换传动轴油封：混凝土搅拌车传动轴油封是保证传动轴正常工作的重要部件，应定期更换。
四、特殊维护1.液压油更换：混凝土搅拌车使用液压系统，应定期更换液压油并检查油液是否存在杂质等异常情况。
2.发动机冷却液更换：混凝土搅拌车发动机冷却液应定期更换，并检查冷却液的浓度是否符合要求。
3.电气系统检查：混凝土搅拌车使用电气系统，应定期检查电气系统的接线是否松动、电气设备是否损坏等情况。
4.润滑系统检查：混凝土搅拌车使用润滑系统，应定期检查润滑系统的油液是否充足、润滑点是否涂油等情况。
五、总结混凝土搅拌车维护保养的重要性不言而喻，只有做好车辆保养工作，才能保证车辆的正常工作，延长车辆的使用寿命，降低维修成本。
三一泵车定期保养手册
三一混凝土输送泵车定期保养手册三一混凝土输送泵车定期保养手册三一重工股份有限公司目录三一混凝土输送泵车维修及配件选购注意事项 (1)定期检查表 (2)设备检查履历 (17)注意：请您随泵车妥善保存本手册，如果遗失本手册，请立即与我们当地服务人员联系。
三一混凝土输送泵车维修及配件选购注意事项1欢迎您使用三一重工混凝土输送泵车，并对您在工作中的大力协作表示衷心地感谢。
2 本手册敬告广大客户，混凝土输送泵车应使用三一重工提供的配件进行维修，凡是使用非三一重工提供的配件而引起设备的损坏及性能下降等设备故障,即使在保修期内,我公司将不承担保修责任。
3 严禁未经三一重工书面授权擅自对泵车结构及系统进行更改,包括更改安全压力、运行速度设定;改用大直径输送管或增加输送管壁厚;更改控制程序或线路;对臂架及支腿的更改等等，否则由此引起的后果本公司概不负责。
4三一重工本着“一切为了客户”的理念，以一流的技术和装备为您提供优质快捷的服务，当您的设备需要服务时，请拨打三一重工服务热线：4008 87 8318（客户设备故障受理电话）、4008 87 9318（客户服务投诉电话），我们会为您排忧解难。
5当您的设备泵送时间达到本手册的规定时间，请您及时拨打三一重工服务热线并按照手册标准保养。
每次保养完毕请您签字确认，并保存好有三一服务工程师签名的记录表，双方签字的检查记录表是您的保修依据，否则我公司将不承担保修责任。
定期检查表泵车运行50、250、500、1000、1500、2000小时，请拨打三一重工服务热线：4008 87 8318，我们将对您的泵车进行检查，并指导您进行相关保养。
第一联：三一重工联※50小时检查内第二联：客户联※50小时检查内第三联：检查人员联※50小时检查内第一联：三一重工联※250小时检查内第二联：客户联※250小时检查内第三联：检查人员联※250小时检查内第一联：三一重工联※500小时检查内第二联：客户联※500小时检查内第三联：检查人员联※500小时检查内第一联：三一重工联※1000小时检查内第二联：客户联※1000小时检查内第三联：※1000小时检查内第※1500小时检查内※1500小时检查内第三联：检查人员联※1500小时检查内第一联：三一重工联※2000小时检查内第二联：客户联※2000小时检查内第三联：检查人员联※ 2000小时检查内※ 每十天检查内容※ 每十天检查内容※每十天检查内容设备检查履历表（1）设备检查履历表（2）。
泵车保养

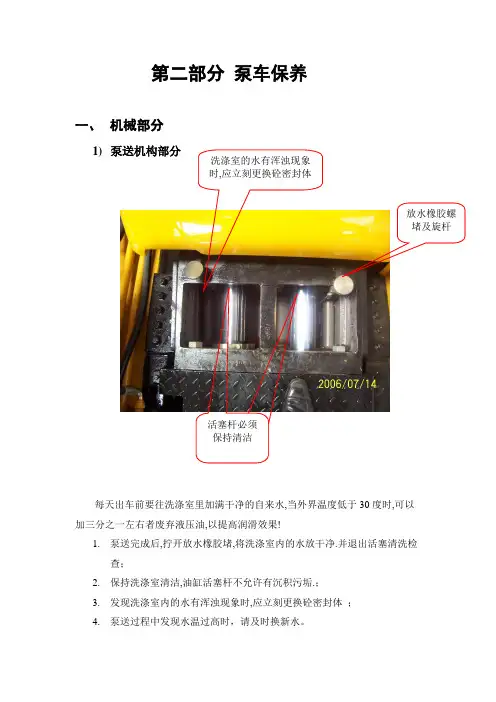

第二部分 泵车保养一、 机械部分1) 泵送机构部分每天出车前要往洗涤室里加满干净的自来水,当外界温度低于30度时,可以加三分之一左右者废弃液压油,以提高润滑效果!1. 泵送完成后,拧开放水橡胶堵,将洗涤室内的水放干净.并退出活塞清洗检查；2. 保持洗涤室清洁,油缸活塞杆不允许有沉积污垢.；3. 发现洗涤室内的水有浑浊现象时,应立刻更换砼密封体 ；4. 泵送过程中发现水温过高时，请及时换新水。
放水橡胶螺堵及旋杆洗涤室的水有浑浊现象时,应立刻更换砼密封体活塞杆必须保持清洁2）S 管及搅拌轴套的润滑每次泵送完毕后必须进行空泵5分钟，观察各润滑点，直到四个润滑点流出干净的锂基脂。
1、保持搅拌轴及大小轴承座的良好润滑及其重要，良好的润滑能大大提高零件的使用寿命（维修时的劳动强度很大），夏季采用的是”00”非极压半流体锂基脂型,为保证其在低温条件下的流动性，请在冬季采用“000”型锂基脂。
2、自动润滑方式,要求时刻检查油罐内的油位，及时加油并观察料斗后面的润滑脂分配阀工作状态，指针长期溢出说明该润滑点堵塞，如在泵送过程中发现指针长期溢出，请立即将该润滑脂管拆掉，以避免其它润滑点跟着一起堵塞，工作完毕后立即对堵塞润滑点的油路进行清理疏通。
3、加注润滑脂时，必须保持加注容器的干净，严禁任何脏物（如木屑、纸屑等）进入润滑系统中。
该处指针如长期溢出，请立即拆开其对应油管，工作完毕后立即对堵塞润滑点进行清理疏通往里面加注锂基脂时千万保持干净。
锂基脂必须保持良好的流动性，即流下时成线状，如流下的状态成凝固或半凝固块状则锂基脂为不合格。
自动润滑系统简图RHX-B液压润滑泵故障判断与分析3）料斗部分检查1、泵送完成后，要将料斗清理干净，不能有积料，否则易造成S 管下部磨损甚至磨穿报废。
2、每次泵送完毕，必须打开铰链弯管，对S 管内部的凹处进行清理，防止下次泵送产生堵管！3、要每天检查切割环和眼镜板之间的间隙，检查切割环是否损坏，切割环在其运动方向的两侧由于在S 管的往复运动中要切割混凝土，故其容易磨损，但磨损的只是保护硬质合金的堆焊的耐磨焊条部位，在发现其有磨损时，请及时将切割环掉转方向90°，这样切割环的使用寿命将延长一倍，如果您有心，在切割环的耐磨焊条磨损而硬质合金未料斗此处积结混凝土极易造成S 管下部磨穿，请及时清除积料！！！掉落的情况下，可以将切割环取下，用707焊条进行堆焊处理，这样你可以降低使用成本。
泵车维护保养手册
1.2.10 转台、回转机构重点检查部位 .........................................................................34
第二章 常规检查项目 ................................................................................................ 38
1.2.6 惰轮销轴、回转支承保养情况检查（所有车型） .........................................28
1.2.7 固定转塔检查内容.............................................................................................29
1.1.2 臂架 2 重点检查部位...........................................................................................6
1.1.3 臂架 3 重点检查部位...............................................................8
2.1.12 泵送、行驶切换检查.........................................................................................43
2.1.13 电磁阀工作检查.................................................................................................44
混凝土泵车日常保养
检查方法： 当真空表指针指示在绿色区
域中间时，说明滤油器已有一定 程度污染，可以考虑更换滤芯。
当真空表即将指示到红色区 域时，必须更换滤油器滤芯。
注意： 滤芯有使用寿命！即使其始终指示在绿色区域也必须
定期进行更换！
真空表 滤油器
检查项目：检查真空指示器。
检查说明： 高压滤油器是为布料杆及支
细过滤。 其使用寿命是有限的，应定期
进行更换。 建议更换滤芯的周期定在机器
每工作500小时进行。 高压滤芯的保养内容同上。
检查方法： 在布料杆完全收拢
状态，松开全部支撑管 紧箍带，自然状态释放 装配应力。校正三四臂 输送管弯管铰点中心后 紧固支撑管紧箍带。
保养项目：润滑点注润滑脂
保养说明： 所有润滑点在操作说明
书内都有保养要求，必须要 按照要求进行保养。
保养项目：更换液压油滤芯。
保养说明： 低压滤芯是纸质滤芯，10μ精
腿油路设置，布料杆油缸液压锁 和支腿液压锁关系到布料杆及机 器的安全。
检查方法： 当油温达到55º时，按下真
空指示器的红色按钮，如真空指 示器弹出则说明滤芯已污染，必 须更换。
注意： 高压滤芯有使用寿命，即使
其始终指示正常位置，也必须定 期进行更换。
指示器防尘套
检查项目：检查空滤
检查说明： 液压油箱空气
A型密封
C型密封
检查项目：检查输送管。（5）
检查说明： 布料杆使用一定周期 后，对输送管弯管铰 点要进行中心矫正。 中心偏移将对输送管 支撑管附加额外力。 检查方法：
工装检查校正。
输送管弯管铰点定位工装
检查项目：检查输送管。（6）
检查说明：Leabharlann 布料杆输送管更换后，因更换时布料杆所 处的位置不同，装配过 程有一定的装配应力， 应释放装配应力。
泵车维护保养1
将砼活塞退到水箱中
打开蓄能器泄压球阀
10
二、泵送机构部分维护与保养
拆除卡式接头螺栓
将接头敲下
11
二、泵送机构部分维护与保养
12
二、泵送机构部分维护与保养
将唇行组合密封圈和导向环更换
13
二、泵送机构部分维护与保养
三、检查主油缸密封是否漏油
主油缸活塞杆密封损坏或活塞杆拉伤会导致液压系统进水，乳化液压油， 严重时会损坏主油泵
5、分动箱安装在泵车变速箱和后桥之间。在变速箱有转速输出时，汽车底盘的气压应 该在0.7Mpa以上。
6、分动箱位置切换应在发动机怠速，离合器分离的情况下进行，以防止齿轮碰撞而损 坏分动箱。
28
二、泵送机构部分维护与保养
思考题：
分动箱油增多是何原因？ 如何判断是何元件损坏？
29
SANY GROUP
24
二、泵送机构部分维护与保养
7、严禁包裹搅拌马达，每天要检查搅拌马达座的观察孔，检查是否漏浆。
如此轴上有油泥或混凝土 浆漏出，立刻停机检修， 防止污染液压系统。
25
二、泵送机构部分维护与保养
思考：搅拌 马达进水泥 浆有何后果？
26
二、泵送机构部分维护与保养
3）分动箱
加油 口
油位口，加 油到此油口 流出油即可
油位口 每月从加油口加齿 轮油，直到油位口 流出油为止
31
三、臂架部分的维护与保养
5、旋转减速机工作800小时后，须更换轴密封，拆开如果发现轴承存在间 隙大等不良现象必须更换。
从动齿轮2个与回 转台齿圈啮合
打开上盖后，可看 到减速机齿轮，注 意经常清理齿轮上 的砂浆及脏物并涂 上黄油,检查轴承
间隙
混凝土搅拌车维护保养技术规范
混凝土搅拌车维护保养技术规范一、前言混凝土搅拌车作为工程施工中的重要设备，其维护保养工作至关重要。
本文将从维护保养的角度出发，详细介绍混凝土搅拌车的维护保养技术规范，以确保设备正常运转、延长使用寿命、提高工作效率。
二、日常维护1.车身清洗混凝土搅拌车在使用过程中，由于混凝土的残留和泼洒，车身会受到腐蚀，因此需要定期进行清洗。
清洗时，应先用水冲洗车身，然后在车身表面涂上清洗剂，等待一段时间后再用高压水枪彻底清洗干净。
2.润滑保养混凝土搅拌车的各部件都需要进行润滑保养，以减少磨损、延长使用寿命。
润滑部位主要包括发动机、变速器、驱动桥、转向机、液压油箱、制动器等。
在进行润滑保养时，应注意使用正确的润滑油品和润滑量。
3.电气系统维护混凝土搅拌车的电气系统包括起动机、发电机、电器控制器等。
在使用过程中，应定期检查电气系统的接线是否牢固、电器元件是否正常运转、电线是否磨损等。
发现问题及时维修或更换，以确保电气系统的正常运转。
4.轮胎维护混凝土搅拌车的轮胎是重要的运行部件，其磨损情况直接影响车辆的行驶性能和安全性。
因此，应定期检查轮胎的磨损情况和气压是否正常，并进行必要的维修或更换。
三、定期维护1.发动机维护混凝土搅拌车的发动机是核心部件，其维护保养非常重要。
定期维护包括更换机油、机滤、空气滤清器、柴油滤清器等，以确保发动机的正常运转和延长使用寿命。
2.变速器维护混凝土搅拌车的变速器是重要的传动部件，其维护保养也非常重要。
定期维护包括更换变速器油、检查齿轮磨损情况、调整传动比等，以确保变速器的正常运转和延长使用寿命。
3.制动器维护混凝土搅拌车的制动器是关键的安全部件，其维护保养尤为重要。
定期维护包括检查制动器衬片磨损情况、制动器油管是否漏油、制动器油液位是否充足等，以确保制动器的正常运转和安全性。
4.液压系统维护混凝土搅拌车的液压系统包括液压泵、液压缸、油箱等部件，其维护保养也非常重要。
定期维护包括更换液压油、检查液压泵、液压缸是否有泄漏现象，以确保液压系统的正常运转。
混凝土设备维护保养的方法
混凝土设备维护保养的方法一、前言混凝土设备是在建筑施工中必不可少的设备，它可以大大提高施工效率和质量。
然而，长时间的使用和运转会使设备受到损耗，影响设备的使用寿命，甚至会对施工安全造成威胁。
因此，混凝土设备的维护保养是非常重要的。
本文将介绍混凝土设备维护保养的方法。
二、维护保养的基本原则1.定期维护：按照设备的使用情况和维护周期制定维护计划，定期对设备进行检查和保养。
2.注意细节：维护时需要注意设备的各个细节部位，确保每个部位都得到充分的保养。
3.保持清洁：定期对设备进行清洗，避免积尘和污垢对设备的损害。
4.防止过度使用：避免设备长时间运转或过度使用，对设备造成过度负荷和磨损。
5.及时维修：发现设备有故障或损坏时应及时进行维修，避免问题扩大化。
三、混凝土搅拌机的维护保养1.清洗外表面：定期对搅拌机的外表面进行清洗，避免积尘和污垢对设备的损害。
油老化和污染对设备的损害。
3.检查电气系统：定期检查搅拌机的电气系统，确保电气线路的安全性和稳定性。
4.清洗料斗：定期对搅拌机的料斗进行清洗，避免混凝土残留对设备的损害。
5.检查传动系统：定期检查搅拌机的传动系统，确保传动系统的安全可靠性。
四、混凝土输送泵的维护保养1.清洗外表面：定期对输送泵的外表面进行清洗，避免积尘和污垢对设备的损害。
2.更换润滑油：按照设备的使用情况和维护周期更换润滑油，避免润滑油老化和污染对设备的损害。
3.检查电气系统：定期检查输送泵的电气系统，确保电气线路的安全性和稳定性。
4.清洗管路：定期对输送泵的管路进行清洗，避免混凝土残留对设备的损害。
5.检查水泵系统：定期检查输送泵的水泵系统，确保水泵的安全可靠性。
五、混凝土泵车的维护保养1.清洗外表面：定期对泵车的外表面进行清洗，避免积尘和污垢对设备的损害。
油老化和污染对设备的损害。
3.检查电气系统：定期检查泵车的电气系统，确保电气线路的安全性和稳定性。
4.定期检查管路：定期检查泵车的管路，确保管路的安全可靠性。
细石混凝土泵维护保养方法
细石混凝土泵维护保养方法细石混凝土泵的日常维护保养十分重要，今天小编就为你介绍细石混凝土泵维护保养方法。
细石混凝土泵维护保养方法1、液压元件检查如果发现故障，在进行任何操作前检查原因并修复整个的回路。
2、润滑检查润滑泵内油脂任何时候都要保证充足且清洁，润滑管路各接头不得有溢漏现象。
3、紧固常需要检查紧固的螺栓联接部位有：商品混凝土缸体、拉杆螺栓与螺母、缸体接头与机架连接螺栓、S阀出料口连接螺栓、主油缸两端连接螺栓、各油泵吸油口，排油口与管路的联接螺栓、阀箱体与料斗固定螺栓、搅拌叶片固定螺栓、阀箱固定螺栓、各油泵与泵座，泵座与底板，油马达与支座的固定螺栓、输送管道的卡箍螺栓。
4、泄漏部位的检查处理主要检漏部位为：液位计、放油螺塞、油泵、油马达的轴头及壳体接合面、油缸盖接合面、油缸活塞杆伸出部位、各液压阀结合面、调节手柄伸出部位、油管接头、油缸。
5、调整指维护性调整，不包括性能调节。
1.吸入率一泵双回路开式系统:在摆缸换向瞬间，主油缸是不动的;换向到位后主油缸开始工作，从而保证料缸内混凝土全部输送到基础面。
双回路分开供油系统:两台电机带动两个油泵分别向各自系统供油，在换向瞬间同时工作，在分配油缸摆动不到位的情况下主油缸已经开始推送工作，造成部分混凝土推回到料斗中，造成吸入效率下降。
2.节能一泵双回路开式系统:不存在能源浪费问题，将电力资源利用到最大化，在同等压力、排量的情况下节能10KW;双回路分开供油系统:只要是电机启动情况下，分管分配油缸的油泵始终工作，且每次都是带载(带压)启动，造成能源浪费和机械磨损。
3.安全一泵双回路开式系统:在电机停止转动同时，系统失掉压力，给维修不会带来伤害;双回路分开供油系统:在电机停止转动同时，必须释放系统压力，对系统原理不太清楚的维修工来说十分危险。
料斗优化设计的料斗，保证了良好的吸料性，配有不同规格、适用不同物料的格筛，并装有振动器搅拌系统液压马达采用大扭矩液压马达，且系统没有超压自动反转功能，有效保护液压马达，并能自动消除卡现象。
混凝土搅拌车维护保养技术规程
混凝土搅拌车维护保养技术规程一、前言混凝土搅拌车是建筑工地上常见的设备之一，主要用于将水泥、石料、砂子等材料进行混合，制成混凝土，然后将混凝土运输到需要使用的地方。
在工作过程中，混凝土搅拌车需要经常进行维护保养，以保证其正常运转，延长使用寿命，同时还能提高工作效率，保证施工质量。
本文将从混凝土搅拌车的维护保养方面出发，提供一个具体的技术规程。
二、日常维护1.清洗混凝土搅拌车在每次使用结束后，应该对混凝土搅拌车进行清洗，以防止混凝土在车身上硬化，影响下一次的使用。
清洗时，应该先将搅拌车内的混凝土清空，然后用高压水枪对车身进行清洗，注意不要将水喷向电气设备和润滑油路等部位，以免对其造成损害。
2.检查润滑油路混凝土搅拌车的润滑油路非常关键，它能够保证各个部位的润滑，减少部件之间的摩擦，延长使用寿命。
因此，在日常维护中，应该经常检查润滑油路，包括润滑油的油位和油质等，如果发现异常，应该及时更换或加注。
3.检查电气设备混凝土搅拌车上的电气设备非常重要，它控制着整个设备的运转。
因此，在日常维护中，应该经常检查电气设备，包括电线、插头、保险丝等，如果发现损坏或老化的情况，应该及时更换。
4.检查轮胎混凝土搅拌车的轮胎是承受重量的部位，因此在日常维护中，应该经常检查轮胎的磨损情况、胎压等，如果发现异常，应该及时处理，以保证行驶的安全性。
5.检查制动系统混凝土搅拌车的制动系统非常重要，它能够保证车辆在行驶中的安全性。
因此，在日常维护中，应该经常检查制动系统的情况，包括制动片的磨损情况、制动液的油位等，如果发现异常，应该及时更换或加注。
三、定期保养1.更换机油和机滤混凝土搅拌车的机油和机滤是保持发动机正常运转的关键，因此应该按照使用手册上的要求，定期更换机油和机滤。
一般来说，每5000公里或6个月需要更换一次机油和机滤。
2.更换空气滤清器混凝土搅拌车的空气滤清器能够保护发动机免受灰尘和杂物的侵害，因此应该按照使用手册上的要求，定期更换空气滤清器。
