旋紧变形锁固螺栓
浅谈预防螺栓咬死及解决方法
浅谈预防螺栓咬死及解决方法锁死常常发生在不锈钢，铝合金及钛合金制的紧固件上，当不锈钢紧固件被锁紧时，牙纹间所产生的压力与热力会破坏并抹去其间的氧化铬层，使得金属牙纹直接发生阻塞/剪切，进而发生黏着的现象。
当黏着现象持续发生时（通常不超过一圈完整牙径），将使得紧固件完全锁死，再也无法卸下或锁上。
通常这一系列的阻塞→剪切→黏着→锁死的一连串动作就发生在短短的几秒钟。
为了提高生产效率，提升产品质量，本文主要从产生螺栓咬死的原因进行分析，进而找出预防措施，最终针对螺栓咬死的解决方法进行分析。
标签：螺栓；咬死；咬死原因；解决方法1、产生咬死现象的原因操作者没有正确选择产品，在使用前应先确认产品的机械性能是否满足使用需求（如螺栓的抗拉强度和螺母的安全负荷），另外螺栓的长度选择应恰当，以旋紧后露出螺母3～4个牙距为准。
在工作过程中未能及时检查螺栓的工作状态。
操作者欠缺基本的钳工知识，当螺栓不能继续旋入时未及时停止操作仍继续施加预紧力。
施力方向角度错误，螺母必须垂直于螺栓的轴线进行旋合，切勿倾斜施拧，第二次装配前螺纹有过损伤或装配时未涂高温防烧剂、润滑剂或二硫化钼等而盲目地旋上螺母，导致螺纹咬死。
拆卸时加热工艺不正确，使螺纹部分温度过高而涨死。
螺栓长期在高温下工作，表面氧化皮较厚，螺栓与螺纹间较大的挤压力形成坚硬的氧化膜。
氧化膜拉破时在螺纹表面拉出毛刺，造成螺纹咬死。
螺栓加工质量不够高，粗糙度太差，螺纹间配合间隙小。
螺栓头部标记的数字“88”“109”，分别代表螺栓的强度等级8.8级和10.9级。
牙纹粗糙或有异物沾粘，如有焊点及其它金属屑夹在牙纹间，常会导致锁死。
第二次装配时螺纹未清理干净，螺纹上有毛刺，表面粗糙。
针对不锈钢螺栓，超过螺栓本身的力矩值，导致超拧。
预紧速度过快导致螺栓咬死，尽可能选用扭力扳手或套筒扳手，避免使用活动扳手或电动扳手。
因为电动扳手常导致紧固速度过快，温度急速上升而锁死。
2、预防措施使用之前先确认产品的机械性能是否能满足使用要求（如螺栓的抗拉强度和螺母的安全负荷），按照工艺文件规定选择正确的螺栓等级。
钢结构施工中的螺栓连接技术与规范要求
钢结构施工中的螺栓连接技术与规范要求在钢结构施工中，螺栓连接技术是非常重要的一部分。
它不仅能够确保钢结构的稳固性和安全性，还能够提高施工效率。
本文将重点介绍钢结构施工中的螺栓连接技术与规范要求。
一、螺栓连接技术螺栓连接技术是一种常用的连接方法，它通过螺栓和螺母的组合来实现连接。
在钢结构中，螺栓连接主要用于连接钢梁、柱和节点等构件。
1. 螺栓材质钢结构施工中常用的螺栓材质有高强度合金钢、碳钢和不锈钢等。
根据实际情况和规范要求，选择合适的螺栓材质非常重要。
不同的材质对于腐蚀、强度和可靠性等方面有着不同的要求。
2. 螺栓预紧力在螺栓连接中，预紧力是一个非常重要的参数。
预紧力的大小直接影响到连接的稳定性和安全性。
预紧力过小会导致连接松动，预紧力过大则容易导致螺栓断裂。
因此，在施工过程中，必须控制好螺栓的预紧力。
3. 螺栓连接的步骤螺栓连接的步骤主要包括螺栓安装、旋紧、检查和锁紧等。
在安装过程中，需要确保螺栓与连接孔的配合度良好，避免因尺寸不符合而导致连接质量下降。
在旋紧螺栓时，应该按照规范要求进行。
检查环节主要是对螺栓连接的质量进行检验，确保连接的可靠性。
最后，锁紧螺母是为了增强连接的稳固性。
二、规范要求钢结构施工中，螺栓连接必须符合一定的规范要求，以确保连接的质量和可靠性。
以下是一些常见的规范要求：1. 检验和检测要求螺栓连接在施工前、施工中和施工后都应进行检验和检测。
在施工前应进行材料的验收，包括螺栓的材质和强度等参数的检测。
在施工中，要进行螺栓的安装质量检验和预紧力的测量等。
在施工结束后，还需要进行连接的现场检验，确保连接的质量符合规范要求。
2. 强度和可靠性要求螺栓连接的强度和可靠性是决定其质量的重要指标。
螺栓的承载能力要满足设计要求，并经过计算和验证。
此外，连接的可靠性也需要得到保证，即螺栓连接应能够承受行车荷载、地震力和风力等。
3. 防腐要求螺栓连接在使用过程中容易受到腐蚀的影响，因此规范要求对螺栓进行防腐处理。

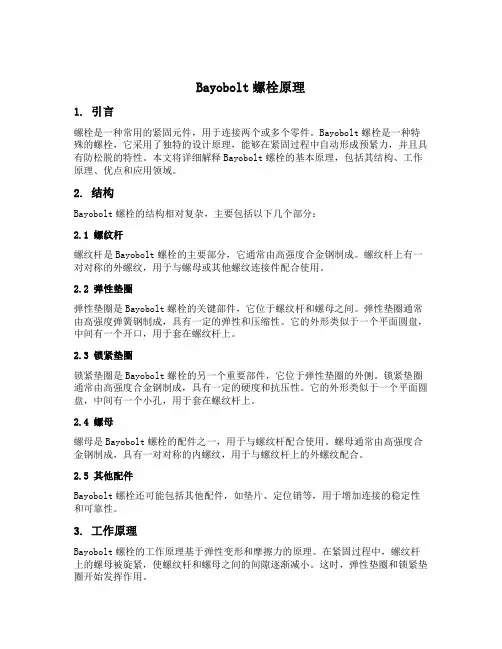

bayobolt螺栓原理
Bayobolt螺栓原理1. 引言螺栓是一种常用的紧固元件，用于连接两个或多个零件。
Bayobolt螺栓是一种特殊的螺栓，它采用了独特的设计原理，能够在紧固过程中自动形成预紧力，并且具有防松脱的特性。
本文将详细解释Bayobolt螺栓的基本原理，包括其结构、工作原理、优点和应用领域。
2. 结构Bayobolt螺栓的结构相对复杂，主要包括以下几个部分：2.1 螺纹杆螺纹杆是Bayobolt螺栓的主要部分，它通常由高强度合金钢制成。
螺纹杆上有一对对称的外螺纹，用于与螺母或其他螺纹连接件配合使用。
2.2 弹性垫圈弹性垫圈是Bayobolt螺栓的关键部件，它位于螺纹杆和螺母之间。
弹性垫圈通常由高强度弹簧钢制成，具有一定的弹性和压缩性。
它的外形类似于一个平面圆盘，中间有一个开口，用于套在螺纹杆上。
2.3 锁紧垫圈锁紧垫圈是Bayobolt螺栓的另一个重要部件，它位于弹性垫圈的外侧。
锁紧垫圈通常由高强度合金钢制成，具有一定的硬度和抗压性。
它的外形类似于一个平面圆盘，中间有一个小孔，用于套在螺纹杆上。
2.4 螺母螺母是Bayobolt螺栓的配件之一，用于与螺纹杆配合使用。
螺母通常由高强度合金钢制成，具有一对对称的内螺纹，用于与螺纹杆上的外螺纹配合。
2.5 其他配件Bayobolt螺栓还可能包括其他配件，如垫片、定位销等，用于增加连接的稳定性和可靠性。
3. 工作原理Bayobolt螺栓的工作原理基于弹性变形和摩擦力的原理。
在紧固过程中，螺纹杆上的螺母被旋紧，使螺纹杆和螺母之间的间隙逐渐减小。
这时，弹性垫圈和锁紧垫圈开始发挥作用。
3.1 弹性垫圈的作用当螺纹杆被旋紧时，螺纹杆和螺母之间的间隙减小，弹性垫圈受到压缩力。
由于弹性垫圈具有一定的弹性，它会产生一个反向的力，试图恢复到原始形状。
这个反向的力称为预紧力。
3.2 锁紧垫圈的作用当螺纹杆被旋紧到一定程度时，锁紧垫圈开始发挥作用。
锁紧垫圈的外侧与螺纹杆接触，内侧与弹性垫圈接触。
法兰橡胶垫片螺栓紧固方法
法兰橡胶垫片螺栓紧固方法好，今天咱们聊一聊法兰橡胶垫片螺栓紧固的方法。
你要是遇到这事儿，别着急，听我慢慢道来。
其实这就像你家里做饭时，要把锅盖拧紧才行，法兰橡胶垫片和螺栓也差不多，是为了确保整个系统的密封性，防止泄漏。
说白了，这就是给机械设备“戴上”一层保险，让它更稳当。
所以，紧固得当，那可真是至关重要。
你得知道，法兰垫片的工作原理其实不复杂。
就像你买的橡胶垫子一样，放在法兰之间，它可以起到密封的作用。
为什么是橡胶垫片呢？因为它的弹性好，耐腐蚀，能应对各种工作环境。
不过，这样的垫片可不能随便压一压就行，得按规矩来。
就像你拿起一个螺丝刀，不能乱转，得有个顺序。
说起顺序，很多人就会忽视这一点，随便转几个螺栓，想着差不多就行了。
可是这可不是那么简单的事儿，错了就是“死”，不过在这里没啥生死之别，顶多是设备出毛病，泄漏啥的。
好了，讲讲正确的紧固步骤吧。
得从螺栓的顺序开始，别图快。
你要做的是一圈圈地拧，像拧瓶盖一样，别想着一口气干完。
通常，我们说是对角线紧固法，就是从一个螺栓开始，然后按照对角线的顺序逐个旋紧。
这就好比玩跳棋，你得按规则走，才不会把事情搞砸。
想象一下，如果你从某一侧开始一口气把螺栓全拧紧，法兰垫片就会受到不均匀的压力，时间长了就容易导致泄漏。
你得掌握一个“力度”，不能太大，也不能太小。
轻了吧，密封性差；重了吧，又有可能把垫片压坏。
听着是不是有点像开车学速限？这得找个合适的平衡点。
你可以先手紧一下，然后慢慢增加力度，保持均匀的压力。
记住，平稳过渡，别急。
没必要像参加奥运会举重比赛一样拼命，稳扎稳打才是王道。
很多人就会问：“那要是我不小心压坏垫片怎么办？”别急，出事儿了也不至于崩溃。
你要是压坏了，垫片就得换掉。
没办法，换就是了。
橡胶垫片不贵，时间和精力花多了，也就不值当。
更重要的是，你不能因为怕麻烦，就将就着用。
换个新的，系统才能正常运作。
你想想，如果你家车的轮胎磨破了，你会继续开下去吗？当然不会！所以，问题早发现早解决才是最明智的选择。
锁紧螺母种类
锁紧螺母种类锁紧螺母是一种具有锁紧功能的螺母，它能够在螺栓或螺钉受到振动或松动的情况下，保持其紧固效果。
根据不同的使用场合和需要，锁紧螺母也有不同的种类，下面将分别介绍几种常见的锁紧螺母。
1. 套筒式锁紧螺母套筒式锁紧螺母又称为铁芯锁紧螺母，其结构比较简单，由外壳、锁紧铁芯和弹簧组成。
当螺母旋紧时，锁紧铁芯会卡住螺纹，防止松动。
该螺母适用于中等振动和冲击负荷条件下的紧固。
2. 防松螺母防松螺母又称为带圆锁紧螺母，其结构类似于普通螺母，但在螺母底部带有一个圆形凸起，与螺孔底部对应。
当螺母旋紧后，圆形凸起会将螺母底部的面板挤压，从而增加摩擦力和紧固力，防止松动。
该螺母适用于低速振动和震动条件下的紧固。
3. 胶垫锁紧螺母胶垫锁紧螺母又称为胶圈锁紧螺母，其结构类似于普通螺母，但在螺母和底板之间加入了一个橡胶垫圈。
当螺母旋紧时，橡胶垫圈会被挤压变形，从而增加摩擦力和紧固力，防止松动。
该螺母适用于低速振动和冲击负荷条件下的紧固。
4. 压花式锁紧螺母压花式锁紧螺母又称为花座锁紧螺母，其结构类似于普通螺母，但在螺母底部加入了几个压花点。
当螺母旋紧时，压花点会在底板上形成凸起，从而增加摩擦力和紧固力，防止松动。
该螺母适用于低速振动和冲击负荷条件下的紧固。
5. 拉伸式锁紧螺母拉伸式锁紧螺母又称为牙型锁紧螺母，其结构类似于普通螺母，但在螺母底部加入了一些牙形齿。
当螺母旋紧时，牙齿会嵌入螺纹，从而增加摩擦力和紧固力，防止松动。
该螺母适用于高速振动和冲击负荷条件下的紧固。
不同种类的锁紧螺母适用于不同的使用场合和需要，选用合适的锁紧螺母可以有效地防止螺母松动，保证设备和机器的正常运行。
螺栓的安装顺序
螺栓的安装顺序螺栓是一种常用的连接件，广泛应用于各个领域。
正确的安装顺序可以确保螺栓的连接牢固，以及提高安装效率。
下面将介绍螺栓的安装顺序。
第一步：准备工作在安装螺栓之前，首先要做好准备工作。
包括检查螺栓的数量和规格是否符合要求，确认安装位置是否正确，以及准备好所需的工具和材料。
第二步：清洁工作在安装螺栓之前，需要先清洁连接部位。
使用刷子或者气压工具清除连接部位的灰尘、油污等杂质，以确保螺栓能够与连接部位充分接触。
第三步：涂抹润滑剂为了确保螺栓的顺利安装和拆卸，可以在螺纹表面涂抹一层润滑剂。
润滑剂可以减小螺栓与连接部位之间的摩擦力，使安装更加轻松顺畅。
第四步：插入螺栓将螺栓插入连接孔中，并用手或扳手旋转螺栓，直到螺栓完全插入连接部位。
在插入过程中，要注意螺栓与连接孔的对齐，确保螺栓能够顺利进入。
第五步：旋紧螺栓在螺栓完全插入连接孔后，使用扳手或扳手等工具，逆时针旋紧螺栓。
在旋紧螺栓的过程中，要均匀用力，避免过度旋紧或不够紧固。
第六步：检查螺栓安装完成后，需要对螺栓进行检查。
首先检查螺栓是否完全插入连接孔，然后检查螺栓是否旋紧到位。
如果有松动或不稳定的情况，需要重新安装或调整螺栓。
第七步：固定螺栓对于某些需要额外固定的螺栓，可以使用螺母或锁紧剂进行固定。
螺母可以在螺栓的另一侧旋紧，以增加连接的稳固性。
锁紧剂可以涂抹在螺纹表面，防止螺栓松动。
第八步：测试连接安装完成后，需要对连接进行测试。
可以进行拉力测试或振动测试，以确保螺栓连接的牢固性。
如果发现连接不稳定或松动，需要重新安装或更换螺栓。
第九步：记录和维护安装完成后，应该记录螺栓的安装情况，包括螺栓的数量、规格和安装位置等信息。
此外，定期检查和维护螺栓连接，以确保其安全可靠。
螺栓的安装顺序是一个重要的环节，正确的安装顺序可以确保连接的牢固性和安全性。
在安装过程中，需要注意每个步骤的细节，并严格按照顺序操作。
同时，也要定期检查和维护连接，以保证其长期稳定运行。
螺栓拧紧方法及预紧力控制
化 工 设 备 与 管 道第42卷螺栓拧紧方法及预紧力控制初泰安(扬子石油化工公司芳烃厂,南京 210048)[摘要] 石化、炼油企业装置上的静密封结构以螺栓法兰垫片连接系统为主,检修期间螺栓拧紧方法的选择和预紧力的正确控制对保证装置的安全运行至关重要。
本文介绍了实际生产中常用的扭矩法、螺母转角法和液压拉伸法的基本原理,并给出了各种预紧力的控制方法及其所能达到的精度,对安装和维修有一定的指导意义。
[关键词] 螺栓; 预紧力; 拧紧; 法兰连接 螺栓法兰连接在化工装置中广为应用。
为了保证法兰连接系统紧密不漏、安全可靠地长周期运行,垫片表面必须有足够的密封比压,特别在高温工况下垫片会产生老化、蠕变松弛,法兰和螺栓产生热变形,高温连接系统的密封比常温困难得多,此时螺栓预紧力的施加与控制就显得十分重要,过大或过小的预紧力都会对密封产生不利影响。
螺栓预紧力过大,密封垫片会被压死而失去弹性,甚至会将螺栓拧断;过小的螺栓预紧力又使受压后垫片表面的残余压紧应力达不到工作密封比压,从而导致连接系统泄漏。
因此如何控制螺栓预紧力是生产实际中必须重视的问题。
1 螺栓拧紧方法1.1扭矩拧紧法扭矩拧紧法[1、2]是最常用的螺栓拧紧方法,通过扭矩扳手显示的扭矩值来控制被连接件的预紧力,操作简单、直观。
拧紧螺栓时的拧紧力矩:M=K t Q0d×10-3N m式中:Q0———预紧力,N;K t———计算系数;d———螺栓的公称直径,m m。
Q0=MK t d×10-3N(1)系数K t与螺纹表面及法兰的光洁度、润滑状况、拧紧速度、所用拧紧工具、以及反复拧紧时的温度变化等有关,通常在0.1～0.3之间变化。
K t的变化将导致预紧力Q0也发生较大变化,变化范围大约在40%左右。
所以,如采用扭矩法拧紧螺栓,其计算载荷需要1.3倍最大工作载荷,这必然会造成螺栓直径增大,或数量增加,或提高材质。
这对简化结构、降低成本,减轻其重量都是不利的。
「螺栓联接变形协调实验」
17 螺栓联接变形协调实验现代各类机械中,广泛应用螺栓进行联接，如何计算和测量螺栓受力情况及静、动态特性参数,是工程技术人员的一个重要课题。
本实验通过对螺栓的受力进行测试和分析,验证预紧螺栓联接受轴向工作载荷作用时,在弹性限度内，螺栓与被联接件受力及变形协调规律,即：测量联接系统刚度等于联接件与被联接件刚度之和。
一、实验目的1. 螺栓与被连接件的受力与变形协调规律轴向工作载荷F 作用下，螺栓拉伸变形增量△1δ等于被联接件压缩变形恢复量△2δ。
即∣△1δ∣=∣△2δ∣符合变形协调规律。
2. 螺栓的总拉力o F 等于被联接件的剩余紧力F ''与轴向工作载荷F 之和,即F F F o +''=3. 系统刚度C 等于螺栓刚度1C 与被联接件刚度2C 之和,即21C C C +=二、设备和工具1. 螺栓联接变形协调实验台L ＢX-８４型。
LBX-８４型实验台工作部分简图。
联接部分包括螺栓5、被联接件套筒8和手轮形状的螺母４。
螺栓5与套筒8上均贴有应变片，用以测量各自的受力的变形值。
②预拉机构包括件号：1、２、３、4、8.采用予拉机构的目的:清除螺栓扭转变形的影响,使螺栓受单向拉应力作用；操作省力、加载平稳。
采用差动螺旋机构,均为左旋，顺时针旋转手轮1，螺栓受拉伸；反之，螺栓联接松开。
③加载机构螺栓预紧后加载，采用差动螺旋机构,均为左旋，顺时针旋轮手轮１3，通过测力环9将工作载荷作用到螺栓上，载荷大小由测力环上百分表示出。
2. 实验仪器、电阻应变仪及其预调平衡箱。
图１ 实验设备简图三、应变片接线图：螺栓与套筒的应变片引线接与实验台线板上。
接线柱A 、B 、C 各点之预调平衡箱上对应的A 、B 、C 各点连接;A1、B 、C 及A ２、B 、C 分别与予调平衡箱上的Ａ、B 、C 各点连接,即可进行测量。
接线图如图示。
1—螺栓应变片 ２—套筒应变片 ３—温度补偿片四、实验步骤1. 检查各仪器连线及仪器上各旋钮位置是否正确；仪器与实验台各接线柱的连接是否正确。
