蒸汽管道保温材料
蒸汽管道保温材料
蒸汽管道保温材料是一种用于保温蒸汽管道的材料。
在工业生产中，蒸汽是一种重要的能源，为了减少能量损失，保温材料在蒸汽管道的使用中起到了重要的作用。
蒸汽管道保温材料的选择应根据管道的工作条件和需求来确定。
一般来说，常用的蒸汽管道保温材料有以下几种：岩棉、硅酸盐、玻璃钢、聚氨酯、优质灰泥等。
不同的材料有不同的特点和适用范围。
首先，岩棉是一种常用的蒸汽管道保温材料，具有优异的保温性能和防火性能。
它是以天然岩石为原料，经过高温熔融后纤维化制成。
岩棉保温材料具有较低的导热系数和较好的隔音性能，能够有效地减少热量损失和噪音，同时具有良好的耐火性能，能够提高管道的安全性。
其次，硅酸盐是一种无机保温材料，具有良好的隔热性能和抗震性能。
硅酸盐保温材料采用硅酸盐为主要原料，经过热胀冷缩处理而制成。
硅酸盐保温材料具有较高的绝缘性能和较低的导热系数，能够有效地减少管道的热量损失，同时具有良好的耐震性能，能够提高管道的抗震能力。
再次，玻璃钢是一种常用的蒸汽管道保温材料，具有良好的耐腐蚀性能和耐高温性能。
玻璃钢保温材料由玻璃纤维和环氧树脂组成，具有较高的强度和较好的耐腐蚀性能，能够有效地抵抗蒸汽管道中的腐蚀物质，同时具有良好的耐高温性能，能够承受高温环境下的蒸汽管道工作。
最后，聚氨酯是一种常用的蒸汽管道保温材料，具有较好的保温性能和耐磨性能。
聚氨酯保温材料由聚氨酯树脂和填充剂组成，具有较低的导热系数和较好的耐磨性能，能够有效地减少热量损失和防止管道的磨损，同时具有较好的化学稳定性，能够抵抗蒸汽管道中的化学物质的侵蚀。
综上所述，蒸汽管道保温材料是一种重要的保温材料，能够有效地减少蒸汽管道的能量损失，提高工业生产的效率。
根据不同的需求和工作条件，选择合适的蒸汽管道保温材料对于保护管道的安全性和稳定性至关重要，需要综合考虑材料的保温性能、耐火性能、耐震性能、耐腐蚀性能等因素。
蒸汽管道保温验收标准
蒸汽管道保温验收标准蒸汽管道保温工程是工业生产中常见的一项工程，其保温效果直接关系到设备的运行效率和能源的消耗情况。
因此，对蒸汽管道保温工程的验收标准非常重要。
下面将介绍蒸汽管道保温验收标准的相关内容，以便工程师和相关人员参考。
一、保温材料的验收。
1. 蒸汽管道保温所用的保温材料应符合国家相关标准，具有良好的保温性能和耐高温性能。
2. 保温材料的外观应无损伤、开裂、破损等情况，保温层应均匀、紧密，无空鼓、脱落现象。
3. 对于硬质保温材料，如硅酸盐、岩棉等，其密度、厚度应符合设计要求，无明显的凹凸不平。
4. 对于软质保温材料，如橡塑、聚氨酯等，应检查其厚度、密度和外观质量，无破损、老化等情况。
二、保温层施工验收。
1. 在保温层施工前，应对管道进行清洁处理，确保保温层的粘结牢固。
2. 保温层施工应按照设计要求进行，保温材料的搭接应严密，无明显的缝隙和错位。
3. 对于硬质保温材料，应注意保温层的平整度和垂直度，保温层表面应光滑、无明显的凹凸不平。
4. 对于软质保温材料，应注意保温层的厚度和密度均匀一致，无明显的压缩变形。
5. 在保温层施工完成后，应进行保温层的厚度测量和外观检查，确保施工质量符合要求。
三、保温层防护验收。
1. 对于暴露在室外或易受损坏的保温层，应进行防护处理，如设置防护罩、护套等。
2. 对于易受机械损伤的部位，应设置防护板或加固措施，确保保温层的完整性和安全性。
3. 对于易受腐蚀的部位，应进行防腐处理，确保保温层长期使用。
四、验收记录和报告。
1. 对于蒸汽管道保温工程的验收，应编制详细的验收记录和报告，包括保温材料的检验报告、施工记录、验收记录等。
2. 验收记录和报告应由相关单位负责人签字确认，并归档保存，作为工程质量的重要依据。
以上就是蒸汽管道保温验收标准的相关内容，希望能为相关人员提供一些参考和指导，确保蒸汽管道保温工程的质量和安全。

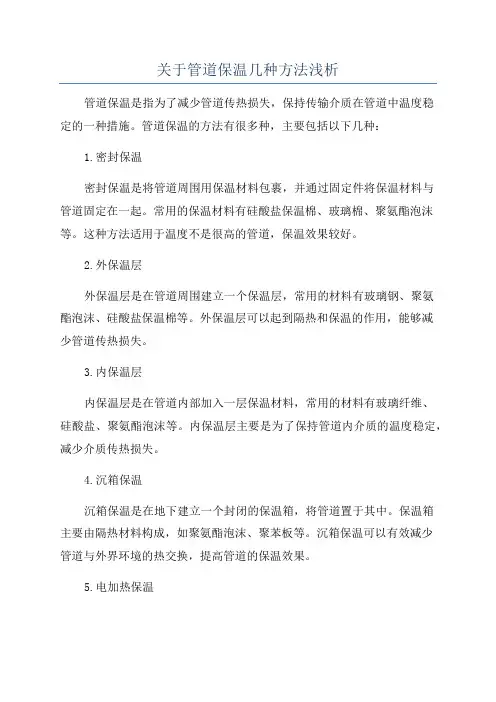

关于管道保温几种方法浅析
关于管道保温几种方法浅析
管道保温是指为了减少管道传热损失，保持传输介质在管道中温度稳
定的一种措施。
管道保温的方法有很多种，主要包括以下几种：
1.密封保温
密封保温是将管道周围用保温材料包裹，并通过固定件将保温材料与
管道固定在一起。
常用的保温材料有硅酸盐保温棉、玻璃棉、聚氨酯泡沫等。
这种方法适用于温度不是很高的管道，保温效果较好。
2.外保温层
外保温层是在管道周围建立一个保温层，常用的材料有玻璃钢、聚氨
酯泡沫、硅酸盐保温棉等。
外保温层可以起到隔热和保温的作用，能够减
少管道传热损失。
3.内保温层
内保温层是在管道内部加入一层保温材料，常用的材料有玻璃纤维、
硅酸盐、聚氨酯泡沫等。
内保温层主要是为了保持管道内介质的温度稳定，减少介质传热损失。
4.沉箱保温
沉箱保温是在地下建立一个封闭的保温箱，将管道置于其中。
保温箱
主要由隔热材料构成，如聚氨酯泡沫、聚苯板等。
沉箱保温可以有效减少
管道与外界环境的热交换，提高管道的保温效果。
5.电加热保温
电加热保温是通过电加热设备在管道周围产生热量，使管道保持一定
温度。
电加热保温主要用于一些需要保持高温的管道，如输送热水、蒸汽等。
以上是几种常见的管道保温方法，每种方法都有其适用的场景和特点。
在选择管道保温方法时，需要根据管道的材质、温度要求、环境条件等因
素综合考虑，以达到最佳的保温效果。
石油化工蒸汽管道保温材料及其选用技术规定
密级： B 级Байду номын сангаас
石油化工蒸汽管道保温结构及其厚度
选用技术规定
（征求意见稿）
I
目录
前 言 ................................................................................................................................. V 石油化工蒸汽管道保温结构及其厚度选用技术规定 .................................................... 1
8.1 岩棉管壳保温层经济厚度选用表 ............................................................ 11 8.2 硅酸铝针刺毯保温层经济厚度选用表 .................................................... 12 8.3 硅酸钙保温层经济厚度选用表 ................................................................ 13 8.4 复合硅酸盐毡保温层经济厚度选用表 .................................................... 14 8.5 矿渣棉管壳保温层经济厚度选用表 ........................................................ 15 8.6 玻璃棉管壳保温层经济厚度选用表 ........................................................ 17 8.7 硅酸镁纤维毯保温层经济厚度选用表 .................................................... 18 8.8 硅酸钙+岩棉管壳保温层经济厚度选用表..............................................19 8.9 硅酸铝管壳+岩棉管壳保温层经济厚度选用表......................................21 9 保温材料厚度选用-西北地区..............................................................................22 9.1 岩棉管壳保温层经济厚度选用表 ............................................................ 22 9.2 硅酸铝针刺毯保温层经济厚度选用表 .................................................... 23 9.3 硅酸钙保温层经济厚度选用表 ................................................................ 24 9.4 复合硅酸盐毡保温层经济厚度选用表 .................................................... 25 9.5 矿渣棉管壳保温层经济厚度选用表 ........................................................ 27 9.6 玻璃棉管壳保温层经济厚度选用表 ........................................................ 28 9.7 硅酸镁纤维毯保温层经济厚度选用表 .................................................... 29 9.8 硅酸钙+岩棉管壳保温层经济厚度选用表..............................................30 9.9 硅酸铝管壳+岩棉管壳保温层经济厚度选用表......................................31 10 保温材料厚度选用-华北地区............................................................................33 10.1 岩棉管壳保温层经济厚度选用表 .......................................................... 33
管道及高温部位保温技术标准(2)
管道、高温部位保温技术标准及要求一、管道保温1、保温材料标准：保温层采用岩棉或玻璃棉，管道（蒸汽管道除外）在DN200(含）以下保温层厚度≥50mm，管径在DN200以上保温层厚度≥100mm；保温层外部采用山东冠州彩钢板包裹，彩钢板厚度≥0.5mm，彩钢板表色为白色。
2、蒸汽管道保温标准：保温层采用岩棉或玻璃棉，管径在DN200(含）以下保温层厚度≥100mm，管径在DN200以上保温层厚度≥120mm；保温层外部采用山东冠州彩钢板包裹，彩钢板厚度≥0.5mm，彩钢板表色为白色。
3、制作标准：彩钢板环形搭接长度≥30mm，保温管道拼接缝隙≤5mm，阀门、法兰部位的保温结构必须能单独拆卸，铆钉间隔≤50mm。
4、标准要求：确保蒸汽管道在50m内保温温降＜10℃。
保温部位涉及人行通道、吊装区域、检修作业区域等，需对保温层做防碰撞、踩踏等有效的保护措施。
外部平直、无凹坑，保温层密实、无裂缝、空隙等缺陷。
5、使用寿命≥3年。
二、烟道、汽包、除氧器等保温1、保温材料标准：保温层采用岩棉或玻璃棉，保温层厚度≥150mm；保温层外部采用山东冠州彩钢板包裹，彩钢板厚度≥0.5mm，彩钢板表色为白色。
2、制作标准：彩钢板环形搭接长度≥30mm，保温管拼接缝隙≤5mm，铆钉间隔≤200mm。
3、标准要求：确保保温温降＜10℃。
保温部位涉及人行通道、吊装区域、检修作业区域等，需对保温层做防碰撞、踩踏等有效的保护措施。
外部平直、无凹坑，保温层密实、无裂缝、空隙等缺陷。
4、移动段使用寿命≥3年；其他烟道、汽包、除氧器使用寿命≥5年。
三、高温部位保温1、保温材料标准：保温材料采用普通硅酸铝耐火纤维浇筑料，主要理化指标为：容重253Kg/立方米，使用温度≥980℃；2、制作标准：除尘罩左右烟道、18米平台下、转炉9.6米平台下及主控楼下通道各部位隔热层骨架采用电焊金属网。
电焊金属网的固定采用点焊或直径6mm 的锚固钩固定，每平米隔热层骨架电焊金属网焊接点或固定钩≥60个，浇注厚度≥50mm。
蒸汽管道保温标准---精品管理资料
蒸汽管道保温标准蒸汽保温管适用于输送压力2.5Mpa，温度350℃以下的蒸汽管道。
针对输送介质的高压、高温特点,一般采用复合保温结构(无机保温层和有机保温层）进行保温；产品外护管以高密度聚乙烯(PE）外护管为主（也可按照要求采用钢管外护管）。
产品结构及材料性能直埋预制蒸汽保温芯管和外护管为脱开结构。
（1)芯管:用于输送蒸汽的工作钢管.芯管材料性能、外径尺寸、尺寸公差、最小壁厚符合相关国家或行业标准，芯管表面去除铁锈、油脂、水份等其它污染物。
（2）保护垫层：芯管与保温层之间防止因芯管位移而损伤无机保温层的夹层。
芯管采用螺旋焊缝钢管、无机保温层为硬质材料时，设置保护垫层。
保护垫层一般选用硅酸铝毡，密度≤192kg/m3,常温导热系数≤0.056w/(m•k）;加热线收缩率≤4%.（3）无机保温层：耐高温的无机绝热材料所制成的保温层.常温导热系数≤0.055w(m•k)根据不同结构可选用微孔硅酸钙（密度≤220kg/m3）、硅酸镁、岩棉(密度≥110kg/m3），同时材料的含水率、耐温性、抗压强度等指标亦能满足相关要求。
(4）有机保温层：用有机绝热材料制成的保温层.采用聚氨酯硬质泡沫塑料，密度55—65kg/m3、抗压强度≥0。
2MPa、常温导热系数≤0.027w/(m•k)、吸水率≤3％、适用温度≤140℃。
(5）外护管：保护保温层免受地下水侵蚀、支撑芯管并能承受一定压力的外防护层。
依材料不同,一般分成钢外护管、高密度聚乙烯塑料外护管、玻璃纤维增强塑料外护管、复合外护管等.本产品一般采用高密度聚乙烯(PE）作为外护管，但是在高水位或地表水丰富的地区，必须采用钢外护管。
钢外护管材料性能和公差尺寸,符合相关国家或行业标准。
钢管外表面做抛丸除锈处理。
（6）防腐层：防止土壤腐蚀的保护层。
本产品一般采用玻璃丝缠绕环氧树脂或特加强级环氧煤沥青防腐结构(三布四油）作为外钢管的防腐层。
特殊情况下，可采用二层结构或三层结构的聚乙烯防腐层。
蒸汽保温管相关介绍
蒸汽保温管相关介绍蒸汽保温管是一种用于输送高温高压蒸汽的管道，其主要作用是防止蒸汽在输送过程中过度损失，从而提高能源利用率。
该管道通常采用双层结构，内层是输送介质的钢管，外层则是保温层。
构造与性能蒸汽保温管通常由四个部分组成：钢管、保温层、防腐层和附件。
其中，保温层的作用是防止蒸汽在输送过程中受热损失，提高传热效率。
常见的保温材料有硅酸铝毡、玻璃棉、聚氨酯等。
根据保温材料的不同，蒸汽保温管的保温效果也有所不同。
防腐层的主要作用是防止钢管因氧化而腐蚀，保障管道的长期稳定运行。
通常采用的防腐层材料有环氧煤沥青、烤漆、环氧树脂等，不同的防腐层材料有不同的性能和适用范围，需要根据实际情况进行选择。
附件包括法兰、弯头、三通、异径管等，其主要作用是连接管道，在蒸汽输送过程中满足不同方向和形状的需要。
蒸汽保温管的性能受到多个因素的影响，例如管道材料、保温材料、防腐材料、附件质量等。
这些因素的选择和组合能够决定管道的保温效果、耐压性能、耐腐蚀性和使用寿命等。
应用领域蒸汽保温管广泛应用于化工、电力、石化、冶金、造纸、食品等行业的蒸汽输送系统中。
在这些工业生产中，蒸汽保温管能够有效防止蒸汽的能量损失，提高传热效率，减少生产成本，同时也能提高安全性和生产效率。
安装和维护蒸汽保温管的安装和维护需要具备一定的经验和技能，必须遵守相关安全规范和操作规程，确保管道运行的安全和稳定性。
在安装过程中，需要注意管道的垂直度、法兰的连接质量、保温材料的密实度等，以保证管道的密封性和保温效果。
维护方面，需要定期进行管道的检修和清洗，及时处理管道漏水、破损、腐蚀等问题，确保管道的正常运行和使用寿命。
此外，需要对管道进行定期的保护层刷新和防腐处理，以延长管道的使用寿命。
总结蒸汽保温管是一种重要的蒸汽输送设备，其优良的保温效果和防腐性能，能够有效延长管道的使用寿命，提高生产效率和节约能源。
在使用过程中，需要注意管道构造、保温材料选择、附件品质等因素，定期进行维护和保养，以确保管道稳定运行和使用效果。
高压蒸汽管道保温施工方案
高压蒸汽管道保温施工方案1. 引言高压蒸汽管道在工业生产中扮演着重要的角色，但由于其运行温度较高，对周围环境的热辐射造成了一定的影响。
为了减少能量损失，并保证管道的安全运行，施工方案的设计和实施至关重要。
本文将介绍一种高压蒸汽管道保温施工方案，以确保管道的正常运行。
2. 施工材料为了实现高效的保温效果，我们需要选用适合的施工材料。
以下是几种常用的高压蒸汽管道保温施工材料：2.1. 硅酸铝保温棉硅酸铝保温棉是一种常见的保温材料，具有良好的保温性能和耐高温特性。
它具有导热系数低、隔音、隔热、防火等特点，是高压蒸汽管道保温施工中常用的材料之一。
聚氨酯保温板是一种具有良好保温性能和耐腐蚀性能的材料。
它具有导热系数低、重量轻、安装方便等特点，适用于高压蒸汽管道保温施工中的直埋或空腔保温。
2.3. 玻璃棉保温板玻璃棉保温板是一种具有良好保温性能和隔音性能的材料。
它具有热导率低、柔软、耐腐蚀等特点，适用于高压蒸汽管道保温施工中的复杂形状和曲线部分。
3. 施工步骤根据保温材料的选择和具体管道的情况，下面是一般的高压蒸汽管道保温施工步骤：3.1. 清洁管道表面在施工之前，需要彻底清洁管道表面，将附着物和污垢清除干净。
这可以通过蒸汽或高压水进行清洗。
根据实际情况，选择合适的保温材料，将其剪裁并粘贴或固定到管道表面。
确保保温材料的覆盖完整，并且无明显的裂缝或松动。
3.3. 封口处理在保温材料安装完成后，需要对接缝和连接处进行封口处理，以防止热量的泄漏。
常用的封口材料有玻璃布、铝箔胶带等。
3.4. 外包保护层为了增加保温材料的耐腐蚀性和机械强度，需要在外部进行加固和保护。
可以选择合适的外包保护层，例如聚乙烯薄膜或玻璃钢板进行覆盖。
4. 质量验收保温施工完成后，需要进行质量验收以确保施工质量和效果。
4.1. 外观检查对管道保温施工的外观进行检查，确保保温材料的安装牢固，无明显的裂缝或脱落。
4.2. 热损失测试使用热损失测试仪器对保温施工后的管道进行热损失测试，验证保温效果是否符合设计要求。
蒸汽管道保温
纳米隔热涂层技术
纳米隔热涂层技术具有优异的隔热 性能和耐候性能，能够显著提高蒸 汽管道的保温效果，同时降低成本 。
复合保温技术
采用多种保温材料的复合使用，充 分发挥各种材料的优点，提高蒸汽 管道的保温性能。
蒸汽管道保温工程面临的挑战
保温材料性能不稳定
目前市场上保温材料性能差异较大，难以满足蒸汽管道对保温效 果、耐用性和环保性能的要求。
选择蒸汽管道保温材料时，需要考虑其导热系数、抗压强度、耐温性能等因素。
对于内保温材料，要求其具有较高的耐温性能和抗压强度，因为蒸汽管道内部的温 度和压力较高。
对于外保温材料，要求其具有较低的导热系数和良好的耐候性能，因为蒸汽管道外 部的环境较为复杂。
蒸汽管道保温施工工艺
蒸汽管道保温施工工艺主要包括：管道 表面处理、涂抹胶粘剂、铺设保温层、 安装保护层等步骤。
保温材料的导热系数、密度、 抗压强度等性能对保温性能有
影响。
保温层厚度
保温层厚度对保温性能有重要 影响，过薄或过厚都会影响保 温效果。
环境因素
环境温度、风速、湿度等对保 温性能有影响。
管道材质
管道材质对热传导有直接影响 ，不同材质的管道有不同的热
传导率。
蒸汽管道保温性能改进措施
更换高性能保温材料
选择导热系数低、密度小、抗压强度高的保 温材料，提高保温性能。
保温结构
蒸汽管道外层包裹纳米气凝 胶毡，再使用不锈钢保护层 进行防护。
工程效果
成功实现蒸汽管道的保温处 理，大幅降低了热损失，提 高了能源利用效率。
某油田蒸汽管道保温工程
01
02
03
04
工程背景
某油田蒸汽管道需要保温 处理，以防止管道因温度 变化而产生变形，保证原 油输送安全。
蒸汽管道保温的浅谈
蒸汽管道保温的浅谈摘要本文主要对蒸汽热力管道的保温材料、保温形式进行探讨分析，结合目前常用保温材料，推荐采用合适的保温结构。
关键词绝热材料的技术要求、保温结构散热损失计算1.概述2021年24号文《国务院关于印发2030年前碳达峰行动方案的通知》指出：“实现碳达峰、碳中和是一场广泛而深刻的经济社会系统性变革，要把碳达峰、碳中和纳入生态文明建设整体布局，拿出抓铁有痕的劲头，如期实现2030年前碳达峰、2060年前碳中和的目标。
”随着“碳达峰、碳中和”概念的提出，节能降耗重归大众视野。
保温作为蒸汽管道节能的重要举措，根据保温材料的性能合理选择保温材料及保温结构的形式，很大程度影响着保温的效果。
根据《工业设备及管道绝热工程设计规范》要求，满足以下要求应对管道进行保温：(1)供热介质温度大于50℃或按要求减少热损失的管道，应进行保温。
(2)不要求进行保温的管道，但外表面温度大于60℃，对需要操作的部位，为防止人员烫伤，应进行防烫伤保温措施。
蒸汽管道作为输送热能介质的管道，是需要而且是必须对其进行保温。
1.保温材料2.1保温材料的分类保温材料根据七组成的成分可分为无机材料和有机材料两大类。
蒸汽热力管道由于其敷设方式的特殊性（一般室外架空或地埋敷设），需要考虑保温的耐腐蚀、憎水性，一般采用无机保温材料。
蒸汽管道常用的保温材料有：纳米气凝胶、长丝超细纤维毡、硅酸镁纤维保温毯、硅酸铝针刺毯、微孔硅酸钙、高温玻璃棉等。
保温材料的性能与其容重和使用温度密切相关，不同的使用温度，保温材料的导热系数也大不相同，一般使用温度在250℃以下的蒸汽管道，保温材料一般采用高温玻璃棉、硅酸钙等；温度高于250℃的蒸汽管道，一般采用硅酸镁纤维保温毯、硅酸铝针刺毯。
对于有特殊要求的蒸汽管道保温（如现场空间尺寸受限，定向钻穿越类蒸汽管道，需减小管道外径或超高温管道），内层可采用纳米气凝胶、长丝超细纤维毡。
2.2保温材料的技术要求选用保温材料除根据介质温度外，还需满足以下要求：(1)导热系数小。
热力管道保温材料及保护层的技术要求
热力管道保温材料及保护层的技术要求1.1 一般要求1.1.1 本工程蒸汽管道保温采用保温层（多层硅酸铝纤维毯、多层耐高温玻璃棉、多层不同耐温的反射层混合），外加保护层（彩钢板）多层相结合的复合保温结构，各层保温层外均包裹反射层。
“理解并承诺完全响应上述条款的要求。
”1.1.2 投标人提供的产品确保功能完整，技术先进，并能满足人身安全和劳动保护条件。
投标人所提供的产品应是国家批准生产的无毒、对人体和环境无害的产品。
“理解并承诺完全响应上述条款的要求。
”1.1.3 所有保温材料物理化学性能的检验报告必须是由国家指定的检测机构按国家标准检验而提供的原始文件，材料到货时应附有效的出厂证件（产品质量证明书、合格证、检测单位检验报告）。
“理解并承诺完全响应上述条款的要求。
”1.1.4 投标人提供的保温材料必须通过省级及以上国家质量监督检验部门按照现行最新标准进行检验，投标人必需提供该文件原件的复印件。
“理解并承诺完全响应上述条款的要求。
”1.1.5 材料应无尘、无害、无污染、不燃防火，不刺激皮肤，无放射性物质，无挥发性气体，应符合不燃类A2级材料性能要求。
不能采用含有石棉成份等有害健康的产品。
“理解并承诺完全响应上述条款的要求。
”1.1.6 投标人所供产品能长期安全、持续运行，保证寿命不低于30年。
“理解并承诺完全响应上述条款的要求。
”1.1.7 保温材料每批次到场后由项目单位随机抽样，投标人委托第三方检测机构，进行材料性能试验。
“理解并承诺完全响应上述条款的要求。
”1.1.8 投标人委托第三方检测机构必须是省级及以上资质单位，并经项目单位认可，委托及试验费用由投标人负责，包含在合同总价中，请投标人充分考虑。
“理解并承诺完全响应上述条款的要求。
”1.1.9 投标人运到现场的材料必须与投标时提供的样品一致或优于样品，否则视为不合格产品，无条件退货。
“理解并承诺完全响应上述条款的要求。
”1.1.10 保温材料需采用高温玻璃棉的结构形式，且所有保温材料必须由专业制造厂生产。
