西南交1112考试批次《系统工程导论》复习题与参考答案
系统工程导论第1次作业 本次作业是本门课程本学期的第1次作业，注释如下： 一、单项选择题(只有一个选项正确，共3道小题) 1. 输出完全决定于输入且状态与结果具有一致性的系统称为（ ）。
(A) 封闭系统 (B) 因果系统 (C) 控制系统 (D) 静态系统 正确答案：B 解答参考：
2. 三维结构方法论的核心容是模型化和（ ）。
(A) 定性化 (B) 定量化 (C) 综合化 (D) 分解化 正确答案：B 解答参考：
3. 通过人们的经验、知识和直觉形成的，形式上可以是思维、字句和描述，
这种模型是（ ）。 (A) 形象模型 (B) 模拟模型 (C) 概念模型 (D) 图形模型 正确答案：C 解答参考： 二、不定项选择题(有不定个选项正确，共7道小题) 4. 系统建模的原则是（ ）。 [不选全或者选错，不算完成] (A) 准确性 (B) 可靠性 (C) 简明性 (D) 实用性 (E) 反馈性 正确答案：A B C D E 解答参考：
5. 将现实系统加以放大或缩小后表示系统的模型称为（ ）。 [不选全或者选错，不算完成] (A) 图形模型
(B) 模拟模型 (C) 概念模型 (D) 实物模型 正确答案：D 解答参考：
6. 当系统结构性质不明确，又无足够的数据，系统上又无法做试验，可以先科学的设想一些情况，推出结果，再反过来修正模型，这种方法称为 （ ） [不选全或者选错，不算完成]
(A) 数据分析法 (B) 实验分析法 (C) 主观想象法 (D) 人工实现法 正确答案：C 解答参考：
7. 系统模型分析中的抽象模型包括（ ）。 [不选全或者选错，不算完成] (A) 数学模型
(B) 图形模型 (C) 计算机程序 (D) 概念模型 (E) 实物模型 正确答案：A B C D 解答参考：
8. 系统的基本特征包括（ ）。 [不选全或者选错，不算完成] (A) 整体性 (B) 相关性 (C) 目的性 (D) 环境适应性 (E) 确定性 正确答案：A B C D 解答参考：
9. 系统模型分析中的抽象模型包括（ ABCDE ）。 A． B． C． D． [不选全或者选错，不算完成] (A) 数学模型 (B) 图形模型 (C) 计算机程序 (D) 概念模型 (E) 实物模型 正确答案：A B C D E 解答参考：
10. 系统分析的要素包括（ ）。 [不选全或者选错，不算完成] (A) 目的 (B) 替代方案 (C) 模型 (D) 费用和效益 (E) 评价基准 正确答案：A B C D E 解答参考：
三、判断题(判断正误，共2道小题) 11. 切克兰德软系统方法的核心是寻求系统最优化 正确答案：说法错误 解答参考：
12. 系统分析是一种辅助决策的工具，其主要目的在于为决策者提供判断的信息和资料 正确答案：说确 解答参考：
四、主观题(共12道小题) 13. 最早使用系统工程这个名词的是 参考答案：贝尔研究所 14. 三维结构方法论的核心容
是 和 参考答案：模型化和定量化 15. 霍尔的三维结构
指 、 和
参考答案：时间维、逻辑维、知识维 16. 简述系统的特征。
参考答案： 整体性、相关性、目的性、环境相关性
17. 简述三维结构方法论与软系统方法论的区别。
参考答案： 三维结构方法论期望通过模型化和定量化，求得最优。切克兰德的软系统方
法论不追求“最优化”，而是进行“比较”，强调找出可行满意的结果。 18. 系统分析的基本要素包
括 、 、 、 、 参考答案： ①目的、②可行方案（替代方案）、③指标、④模型、⑤评价基准
19. 系统分析的基本原则 有 、 、 、
参考答案：物流系统部与物流系统环境相结合、局部效益与整体效益相结合、当前利益与长远利益相结合、定量分析与定性分析结合 20. 简述系统分析的涵。 参考答案： 系统分析是一种决策的工具，采用定性、定量的方法，对整个系统进行分析、
判断直至最后决策。 21. 简述系统分析的要点。
参考答案：系统分析的要点简单来说就是“5W1H”，即what，why，when，who，where，how，在分析问题时通过追问一系列的“为什么”而使问题得到解决，如“为什么要提这个问题”“为什么从此入手”“为什么在这里做”“为什么在这时做”“为什么由此人做”“为什么这样做”等。 22. 简述系统分析的步骤。
参考答案： 划定问题的围；确定目标；收集资料，提出可行方案；建立模型（模型化）；
综合评价；检验与核实 23. 简述建模求解问题的好处
参考答案： 物流系统建设的需要、经济上的节约、时间上的考虑、系统分析的灵活性需求 24. 系统建模时的注意事项?
参考答案：应该从尽可能简单的模型出发；应该知道系统所具有的物理法则；应该利用已知的数学模型
系统工程导论第2次作业 本次作业是本门课程本学期的第2次作业，注释如下： 一、不定项选择题(有不定个选项正确，共4道小题) 1. 人们之所以能对未来作出预测，主要基于的原则是（ ）。 [不选全或者选错，不算完成] (A) 总体原则 (B) 惯性原则 (C) 类推原则 (D) 概念原则 (E) 数学原则 正确答案：B C 解答参考：
2. 根据所预测对象的纵向历史数据资料，按时间进程组成的动态数列进行分
析预测未来的方法称为 （ ） [不选全或者选错，不算完成] (A) 时间序列预测法 (B) 因果预测法 (C) 判断预测法 (D) 特殊预测法 正确答案：A 解答参考：
3. 几个预测值相对误差的平均值称
为 （ ） [不选全或者选错，不算完成] (A) 平均误差 (B) 相对误差平均值 (C) 评价绝对误差 (D) 均方差 正确答案：B 解答参考：
4. 人们之所以能对未来作出预测，主要基于的原则是（ ）。 [不选全或者选错，不算完成] (A) 总体原则 (B) 惯性原则 (C) 类推原则 (D) 概念原则 (E) 数学原则 正确答案：B C 解答参考：
二、判断题(判断正误，共1道小题) 5. 只要预测准确就可以消除误差。
正确答案：说法错误 解答参考：
误差是不可能彻底消除的
三、主观题(共6道小题) 6. 用一次平滑法当 ＝0.3和0.6时对某企业第8期（2003年）的水泥需求
量（单位百吨）进行预测，并通过误差计算说明选择哪个 值更合适。 时期 1 2 3 4 5 6 7
年份 1996 1997 1998 1999 2000 2001 2002 观测值 67 60 56 70 68 90 82
参考答案： 由公式 对原问题求解得：2003年的预测值分别为75.64和81.52，由公
式计算标准误差，可知a＝0.6更合适。 7. 简述迂回、对流的含义
参考答案： 对流是指同一物资或可替代物资在同一线路上的往返运输；迂回指流向图中，圈流向的总长（简称长）或外圈流向的总长（简称外长）超过整个圈长的一半。 8. 何谓物资调运计划？用什么模型和方法求解？ 参考答案：物资调运规划就是制订一个合理的调运方案，使若干个产地和若干个销地之间的供需连续和数量实现最优搭配，并确定具体的运输路线，使总的运输费用最低。常用运输问题的求解模型，用表上作业法、图上作业法求解。 9. 简单经济订货模型适用于解决怎样的存储问题？
参考答案： 瞬时到货，不允许缺货
10. 非瞬时订货模型适用于解决怎样的存储问题？
参考答案： 非瞬时到货，不允许缺货
11. 允许缺货的EOQ模型适用于解决怎样的存储问题？
参考答案： 瞬时到货，允许缺货
系统工程导论第3次作业 本次作业是本门课程本学期的第3次作业，注释如下： 一、不定项选择题(有不定个选项正确，共1道小题) 1. 在制订评价指标时，要求评价指标必须具有（ ）。 [不选全或者选错，不算完成] (A) 可查性
(B) 舒适性 (C) 可比性 (D) 直达性 (E) 定量性 正确答案：A C E 解答参考：
二、判断题(判断正误，共4道小题) 2. 系统评价就是系统决策 正确答案：说法错误 解答参考：
3. 在决策中，若决策者虽然不能肯定哪种自然状态会出现，但是可以根据过去的数据推断各种自然状态出现的概率并进行决策称为不确定型决策 正确答案：说法错误 解答参考：
4. 应用层次分析法时，要求判断矩阵必须具有完全一致性 正确答案：说法错误 解答参考：
5. 在风险决策中，只要能获得更多的情报，就应该进行调查、试验等工作 正确答案：说法错误 解答参考：
三、主观题(共7道小题)
最新西南交1112考试批次《工程力学A》复习题及参考答案
工程力学A第1次作业本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共6道小题)1. 构件的强度是指（）(A) 在外力作用下构件抵抗变形的能力(B) 在外力作用下构件保持其原有的平衡状态的能力(C) 在外力作用下构件抵抗破坏的能力(D) 在外力作用下构件抵抗失稳的能力正确答案：C解答参考：2. 材料力学中的内力是（）(A) 物体内部的力(B) 物体内部各质点间的相互作用力(C) 由外力作用引起的各质点间相互作用力的合力的改变量(D) 由外力作用引起的某一截面两侧各质点间相互作用力的合力的改变量正确答案：D解答参考：3.轴向拉伸细长杆件如图所示，则正确的说法应是（）(A)1-1、2-2面上应力皆均匀分布(B) 1-1面上应力非均匀分布，2-2面上应力均匀分布(C)1-1面上应力均匀分布，2-2面上应力非均匀分布(D)1-1、2-2面上应力皆非均匀分布正确答案：B解答参考：4.(A)(B)(C)(D)正确答案：D解答参考：5. 若将受扭实心圆轴的直径增加一倍，则其刚度是原来的（）。
(A) 2倍(B)4倍(C) 8倍(D) 16倍正确答案：D解答参考：6. 非对称的薄臂截面梁承受横向力时，若要求梁只发生平面弯曲而不发生扭转，则横向力作用的条件是（）。
(A) 作用面与形心主惯性平面重合(B) 作用面与形心主惯性平面平行(C) 通过弯曲中心的任意平面(D) 通过弯曲中心，平行于主惯性平面正确答案：D解答参考：三、判断题(判断正误，共8道小题)7.设某段梁承受正弯矩的作用，则靠近顶面和靠近底面的纵向纤维分别是伸长的和缩短的。
正确答案：说法错误参考答案：16.简易起重机用钢丝绳吊起重量G=2kN的重物，不计杆件自重、磨擦及滑轮大小，A、B、C三处简化为铰链连接；求杆AB和AC所受的力。
参考答案：17.求图示平面力系的合成结果，长度单位为m。
参考答案：18.参考答案：19.参考答案：20.一为实心、一为空心的两根圆轴，材料、长度和所受外力偶均一样，实心直径d1 ，空心轴外径D2、内径d2，内外径之比α=d2/D2=0.8。
系统工程复习试题库完整
系统工程1一、单项选择题1、（）是根据特定的目标，通过人的主观努力所建成的系统，如生产系统、管理系统等。
（正确答案：C,答题答案）A、概念系统B、实体系统C、人造系统D、自然系统2、以下哪项不是系统的一般属性。
（）（正确答案：B,答题答）A、整体性B、真实性C、相关性D、环境适应性3、下面关于系统工程的叙述中哪一个是错误的。
（）（正确答案：C,）A、系统工程是以研究大规模复杂系统为对象B、系统工程追求系统的综合最优化C、系统工程属于自然科学研究范畴D、系统工程应用定量分析和定性分析相结合的方法4、钱学森教授提出，系统工程是一门（）。
（正确答案：B,）A、经济控制的技术B、组织管理的技术C、现代工程技术D、控制分析和设计的技术5、凡是由概念、原理、原则、方法、制度、程序等概念性的非物质要素所构成的系统称为（）。
（正确答案：A,）A、概念系统B、实体系统C、人造系统D、自然系统6、系统的特征有整体性、相关性、（）、有序性、动态性和环境适应性。
（正确答案：B,答题答案）A、功能性B、目的性C、社会性D、实践性7、凡是以矿物、生物、机械和人群等实体为基本要素所组成的系统称之为（）。
（正确答案：B, ）A、概念系统B、实体系统C、人造系统D、自然系统8、我国古代运用系统工程建造的大型水利工程典范是（）。
（正确答案：D,）A、京杭大运河B、黄河治理C、灵宝渠D、都江堰9、下列关于系统定义描述错误的是（）。
（正确答案：B,）A、系统是一个整体B、一个系统的结构就是所有组分间关联方式的总和C、对于系统中的任意两个组分，它们之间的关系只有一种D、模型是对原系统特性的简化表达形式10、系统工程的目的是（）（正确答案：D,）A、整体性和系统化观点B、多种方法综合运用的观点C、问题导向及反馈控制观点D、总体最优或平衡协调观点11、系统工程的前提是（）（正确答案：D,）A、多种方法综合运用的观点B、问题导向及反馈控制观点C、总体最优或平衡协调观点D整体性和系统化观点12、系统工程理论基础的“老三论”是指（）（正确答案：A,答题答案）A、系统论、控制论和信息论B、系统论、规划论和信息论C、控制论、信息论和管理理论D、控制论、信息论、优化论13、系统工程理论基础的“新三论”是指（）（正确答案：B,答题答案：）A、耗散结构理论、协同学、博弈论B、耗散结构理论、协同学、突变论C、系统论、协同学、非线性理论 D、系统论、博弈论、非线性理论14、系统工程的研究对象是（）。
系统工程导论主观题答案
一．简答题1. 什么是系统？并用一表达式描述，说明其含义。
答：系统是由相互联系、相互作用的许多要素结合而成的具有特定功能的统一体。
S＝{E，R} 或者 {E｜R}其中，S表示系统（system），E表示要素（elements）的集合(first set)，R表示由集合E产生的各种关系(relations)的集合(first set)。
2．什么是系统的涌现性答：系统的涌现性包括系统整体的涌现性和系统层次间的涌现性。
系统的各个部分组成一个整体之后，就会产生出整体具有而各个部分原来没有的某些东西（性质、功能、要素），系统的这种属性称为系统整体的涌现性。
系统的层次之间也具有涌现性，即当低层次上升为高层次时，一些新的性质、功能、要素就会涌现出来。
3．简述系统与环境的关系答：新系统产生于环境；新系统的约束条件决定于环境；决策的依据来自于环境，试制所需资源来自于环境；最后，系统的品质也这能放在环境中进行评价。
系统对环境的依赖性，产生与环境，运行与环境中，适应环境；系统与环境划分的确定性与相对性；系统与环境相互影响，物质、能量、信息交换；系统+环境=更大系统。
4．按钱学森提出的系统新的分类方法，系统如何分类？对每一类系统举一例。
答：1）按照系统规模分为小系统、大系统、巨系统；2）按照系统结构的复杂程度分为简单系统和复杂系统。
一个人可视为简单的小系统，学校为复杂的大系统，社会是开放的复杂巨系统。
5．如果用下面表达式描述某一企业系统S={E，R}Ω{E∣R}，举例说明E和R分别表示那些内容？答：E表示要素的集合，R表示由集合E产生的各种关系的集合。
E－构成企业的各子系统，R－子系统之间、系统与整体之间、整体与环境之间、子系统与环境之间的关系。
6．系统的结构与功能的关系是怎样的？答：结构与功能是系统普遍存在的两种既相互区别又相互联系的基本属性，是系统中要素之间相互联系相互作用所形成的整体性关系问题的两个方面。
区别：系统结构说明的是系统内部状态和内部作用，系统功能说明的是系统外部状态和外部作用。

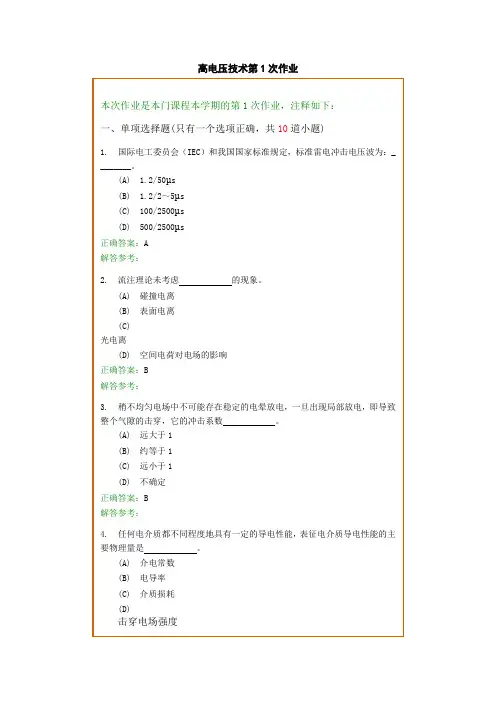

西南交1112考试批次《高电压技术》复习题及参考答案
高电压技术第1次作业本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共10道小题)1. 国际电工委员会（IEC）和我国国家标准规定，标准雷电冲击电压波为：__ ______。
(A) 1.2/50μs(B) 1.2/2～5μs(C) 100/2500μs(D) 500/2500μs正确答案：A解答参考：2. 流注理论未考虑的现象。
(A) 碰撞电离(B) 表面电离(C)光电离(D) 空间电荷对电场的影响正确答案：B解答参考：3. 稍不均匀电场中不可能存在稳定的电晕放电，一旦出现局部放电，即导致整个气隙的击穿，它的冲击系数。
(A) 远大于1(B) 约等于1(C) 远小于1(D) 不确定正确答案：B解答参考：4. 任何电介质都不同程度地具有一定的导电性能，表征电介质导电性能的主要物理量是。
(A) 介电常数(B) 电导率(C) 介质损耗(D)击穿电场强度正确答案：B解答参考：5. 局部放电的监测方法中，不属于非电监测方法的是。
(A) 噪声检测法(B) 介质损耗法(C) 光检测法(D) 化学分析法正确答案：B解答参考：6. 随着输电线路长度的增加线路的波阻抗将。
(A) 不变(B) 增大(C) 减小(D) 可能增大也可能减小正确答案：A解答参考：7.波在线路上传播，当末端短路（接地）时，以下关于反射描述正确的是。
(A) 电流为0，电压增大一倍(B) 电压为0，电流增大一倍(C) 电流不变，电压增大一倍(D) 电压不变，电流增大一倍正确答案：B解答参考：8. 220kV输电线路应有的耐雷水平是_________。
(A) 20～30kA(B) 30～60kA(C) 40～75kA(D) 75～110kA正确答案：D解答参考：9. 以下属于操作过电压的是_________。
(A) 工频电压升高(B) 断续电弧接地过电压(C) 变电所侵入波过电压(D) 铁磁谐振过电压正确答案：B解答参考：10. 空载线路合闸的时候，可能产生的最大过电压为_________。
西南交1112考试批次《电机与拖动I》复习题及参考答案.doc
电机与拖动I第1次作业求发电机额定负载时：（1）电磁功率与电磁转矩；（2）输入功率；（3）效率。
参考答案：,,15.一台并励直流电动机的额定数据如下:PN=17KW,UN=220V,nN=3000r/m,IN=88.9A,电枢回路电阻 ra=0.0896Ω，励磁回路电阻R f=181.5Ω，若忽略电枢反应的影响，试求：1)电动机的额定输出转矩；2)在额定负载时的电磁转矩；3)额定负载时的效率；4)在理想空载（I a=0）时的转速；5)当电枢回路串入一电阻R=0.15Ω时，在额定转速时的转矩。
参考答案：解（1）N·m（2）A,VwN·m（3）N·mw＝18602.13+87.6882×0.0896+1.2122×181.5＝19557.7 w（4）（5）因为调速前后Tem不变，所以Ia不变16.何谓饱和现象？电机的磁路为什么会出现饱和现象?饱和对电机运行性能有何影响？参考答案：答：电机磁路由铁心部分和空气隙部分组成，当铁心的B达到一定程度后，铁心部分的磁压降开始不能忽略，此时随着励磁磁动势的增加，主磁通的增加渐渐变慢，电机进入饱和状态。
由于饱和现象的存在，使电机设计时对H和B的值不能取得过高，材料利用率受到限制，激磁电流需要增大。
17.电机和变压器的磁路常用什么材料制成，这类材料应具有哪些主要特性？试比较交流磁路和直流磁路的异同点。
参考答案：答：电机和变压器的磁路常用导磁性能好的铁磁材料制成。
直流磁路磁通不随时间变化，无磁滞、涡流损耗，也不会在无相对运动的导体中感应电势；而交流磁路磁通随时间变化，会在铁心中产生磁滞、涡流损耗，并在其交链的导体中感应电势电机与拖动I第2次作业本次作业是本门课程本学期的第2次作业，注释如下：一、单项选择题(只有一个选项正确，共6道小题)1.如果并励直流发电机转速上升20%，则无载时发电机端电压升高（）(A) 20%(B) 小于20%(C) 大于20%(D) 以上所说都不对正确答案：C解答参考：2.一台四极直流发电机，单迭绕组，额定功率为20kW，现将其改接为单波绕组，则电机的额定功率为（）(A) 减少一半(B) 保持不变四、主观题(共4道小题)14.一台并励直流电动机，PN＝100kw，UN＝220V，n＝550r/m在750C时电枢回路电阻ra＝0.022欧，励磁回路电阻rf＝27.5欧，2＝2V，额定负载时的效率为88％，试求电机空载时的电流。

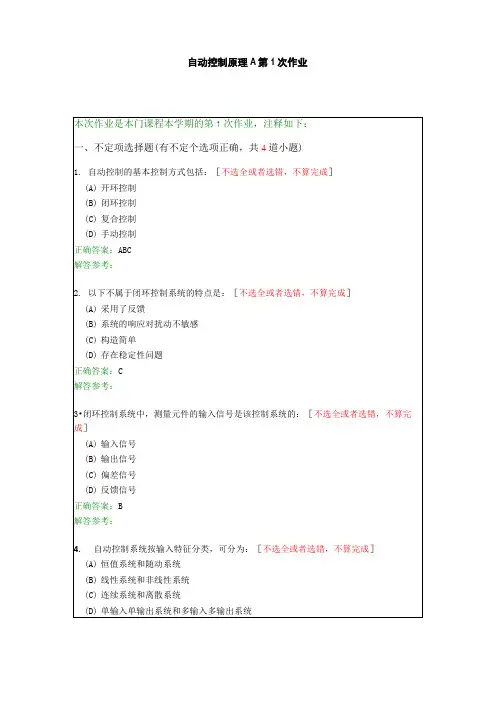

西南交1112考试批次《自动控制原理A》复习题及参考答案
自动控制原理A第1次作业正确答案：A解答参考：三、主观题（共4道小题）5.对控制系统的基本要求主要包括、和。
参考答案：稳准快6.自动控制系统的偏差是指系统的和的差值。
参考答案：输入量（输入信号）反馈量（反馈信号）7.简述反馈控制系统的工作原理。
参考答案：反馈控制系统的工作原理是：反馈控制系统利用反馈将系统的输出量通过测量元件返回到输入端，与给定输入相比较得到偏差信号。
偏差信号经过控制器产生控制作用，控制作用使得偏差减少或消除，保证系统的输出量按给定输入的要求变化。
8.直流电动机转速控制系统如下图，简述其工作原理，并说明系统中的输入量、输出量、控制器、执行机构、测量元件以及该系统采用何种控制方式？参考答案：工作原理：输入端输入期望的转台速度（实际上是设置一定的电压），实际的转台速度通过转速计（测量元件）转换成与转轴转速成比例的电压信号返回输入端与设置的电压相比较。
若存在偏差电压,则该电压经直流放大器放大后，送入直流电机中，使直流电机控制转台的速度朝偏差减小的方向变化，从自动控制原理A第2次作业3.在经典控制理论中，采用的频域数学模型为：［不选全或者选错，不算完成］7.系统的方框图如下图所示，计算传递函数Y(s)/R(s)。
■*9.假设以下两个系统的传递函数分别为: 8 S 3+7S 2+14S +88(s+5)S 3+12S 2+44S +48 试写出上述系统的微分方程（初始条件为零）。
参考答案:系统的传谨函数:Y(s)(R(s)=G(s)= g©KG X G 2+S (1+G 1G 2^1+G 1G 2^2+^^3)参考答案:参考答案:⑵％）= 8.假设下图中所示的运算放大器是理想的，各个参数取值为C=1F ,R j =167kQ ,R 2=240kQ,R 3=1kQ ,R 4=100kQ ，试计算运算放大器电路的传G(s)=143.7+24s自动控制原理A第3次作业5. 单位负反馈控制系统稳态误差的计算公式为r sR(s)=bin 参考答案：'S 平面的左半部。
西南交1112考试批次画法几何及工程制图B复习题及参考答案.doc
画法几何及工程制图A第1次作业(C) 5~7mm(D) 7~10mm正确答案：B解答参考：18. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。
标高符号的高度约为：(A) 3mm(B) 4mm(C) 5mm(D) 6mm正确答案：A解答参考：19. 下图中直径尺寸注法错在：(A) 尺寸起止符号应为短斜线(B) 尺寸数字不能水平注写(C) 尺寸数字应注写在圆内(D) 尺寸数字注写的引出线不应从尺寸线端点引出正确答案：D解答参考：20. 下图中长度尺寸注法错在：(A) 尺寸起止符号倾斜方向不对(B) 尺寸线距离标注位置太远(C) 该尺寸应注写在图形轮廓内(D) 尺寸线不应是图形轮廓线的延长线正确答案：D解答参考：30. 下图所示A、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：C解答参考：31. 下图所示C、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：B解答参考：32. 下图A点到W面的距离是：(A) a'a x(B) a'a z(C) aa x(D) a"a yw正确答案：B解答参考：33. 下图所示A、B、C、D四点中位于H面上的点是：(A) A点(B) B点(C) C点(D) D点正确答案：D解答参考：34. 下图所示五棱柱表面上一点K，其正确的侧面投影是：(A) A(B) B(C) C(D) D正确答案：B解答参考：35. 在下图中：(A) C点在正垂线AB上(B) C点不在正垂线AB上(C) C点在侧平线AB上(D) C点不在侧平线AB上正确答案：D解答参考：36. 下图所示AB直线是：(A) 水平线(B) 正平线(C) 侧平线(D) 一般倾斜直线正确答案：D解答参考：37. 在下面的投影图中，表示交错两直线的是：(A) A(B) B(C) C(D) D正确答案：D解答参考：38. 在下面的投影图中，反映线段实长的投影是：(A) a'b'(B) b'c'(C) ac(D) 无正确答案：A解答参考：39. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：40. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：D解答参考：41. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：42. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交垂直(C) 相交不垂直(D) 交错正确答案：D解答参考：43. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直正确答案：D解答参考：44. 在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab正确答案：A解答参考：45. 下图所示的平面是：(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面正确答案：C解答参考：46. 下图所示ABCDE平面的类型是：(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面正确答案：B解答参考：47. 下图所示P、Q两平面的相对几何关系是：(A) 平行(B) 垂直(C) 相交(D) 不确定正确答案：B解答参考：48. 下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：(A) A(B) B(C) C(D) D正确答案：A解答参考：49. 下图所示正平面P与三角形平面ABC的交线是：(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线正确答案：A解答参考：50. 在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab正确答案：D解答参考：51. 下图所示AB直线与三角形CDE平面的相对几何关系是：(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行正确答案：D解答参考：画法几何及工程制图A第2次作业本次作业是本门课程本学期的第2次作业，注释如下：一、单项选择题(只有一个选项正确，共23道小题)1. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：C解答参考：2. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：D解答参考：3. 下图所示六棱锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 五边形(C) 六边形(D) 七边形正确答案：D解答参考：4. 下图为截切后正四棱锥的投影，正确的水平投影是：(A) A(B) B(C) C(D) D正确答案：B解答参考：5. 轴测投影是根据什么原理投射得到的：(A) 平行投影(B) 中心投影(C) 正投影(D) 斜投影正确答案：A解答参考：6. 下图所示正垂面圆O的水平投影是：(A) 直线(B) 椭圆(C) 圆(D) 双曲线正确答案：B解答参考：7. 下图所示的曲面是：(A) 柱面(B) 锥面(C) 回转面(D) 螺旋面正确答案：D解答参考：8. 下图所示的曲面是：(A) 柱面(B) 柱状面(C) 单叶旋转双曲面(D) 螺旋面正确答案：C解答参考：9. 下图所示的曲面是：(A) 锥面(B) 锥状面(C) 单叶旋转双曲面(D) 双曲抛物面正确答案：D解答参考：10. 下图所示K点在球面上的位置是：(A) 球面的左下前部(B) 球面的右下前部(C) 球面的左上前部(D) 球面的左上后部正确答案：D解答参考：11. 下图所示位于球面正面投影轮廓线上的点是：(A) M点(B) N点(C) K点(D) 无正确答案：A解答参考：12. 下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：(A) A(B) B(C) C(D) D正确答案：A解答参考：13. 下图所示圆柱被两平面所截切，切口的空间形状是：(A) 椭圆与椭圆的组合(B) 椭圆与矩形的组合(C) 椭圆与双曲线的组合(D) 圆与矩形的组合正确答案：B解答参考：14. 下图为截切后正圆锥的正面投影，它的两段截交线是：(A) 双曲线与椭圆曲线的组合(B) 等腰三角形与半圆曲线的组合(C) 抛物线与半圆曲线的组合(D) 等腰三角形与椭圆曲线的组合正确答案：B解答参考：15. 下图为球面被两个正垂面切割，其切口的空间形状是：(A) 椭圆曲线与椭圆曲线的组合(B) 椭圆曲线与双曲线的组合(C) 圆曲线与圆曲线的组合(D) 矩形与椭圆曲线的组合正确答案：C解答参考：16. 下图为截切后正圆柱的三面投影，正确的H面投影是：(A) A(B) B(C) C(D) D正确答案：C解答参考：17. 下图为截切后正圆柱的三面投影，正确的W面投影是：(A) A(B) B(C) C(D) D正确答案：A解答参考：18. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：B解答参考：19. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：C解答参考：20. 下图所示三棱柱与半球相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、圆曲线与圆曲线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C解答参考：21. 下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、椭圆与直线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C解答参考：22. 下图所示球与半圆柱相贯，相贯线的空间形状是：(A) 椭圆(B) 空间曲线(C) 椭圆与直线的组合(D) 圆正确答案：B解答参考：23. 下图所示球与圆锥相贯，相贯线的空间形状是：(A) 圆(B) 空间曲线(C) 矩形(D) 椭圆正确答案：A解答参考：四、主观题(共16道小题)24.参考答案：25.参考答案：26.参考答案：27.参考答案：28.参考答案：29.参考答案：30.参考答案：31.参考答案：32.参考答案：33.画出下面形体的正等轴测图。
交通运输系统工程复习题及参考答案
交通运输系统工程一、填空题：1.交通运输系统是由___________、___________、___________、___________和管道运输这些子系统构成的。
2.系统的特性主要表现为系统的___________、___________、___________和___________性。
3.霍尔的“三维结构体系”认为系统工程的整个活动过程就是由___________、___________和___________构成的立体空间结构。
4.系统工程与其他工程相比，其区别在于___________、___________和___________的不同。
5.根据系统形成的原因为标准，系统可分为___________系统和___________系统。
6.系统科学体系可以表达为___________、___________、___________和___________四个层次。
7.运输系统工程的内容包括：___________、___________、___________、___________、___________和___________。
8.霍尔的“三维结构体系”认为系统工程的整个活动过程就是由___________、___________和___________构成的立体空间结构。
9.系统工程的发展经过了___________、___________和___________三个时期。
10.系统工程与其他工程相比，其区别在于___________、___________和___________的不同。
11.霍尔的三维结构方法论的特点是___________，其核心内容是__________。
12.常用的系统工程方法有霍尔的三维结构系统工程方法论和切克兰特的__________工程方法论等。
13.系统分析的对象可以分为对___________系统的分析和对___________系统的分14.在进行系统目的的重审时，必须遵循__________、__________、___________和__________的原则15.结构分析法是利用图论中的___________原理来分析复杂系统的整体结构的。
