热浸镀锌及其合金海水中腐蚀行为研究
热浸镀锌及其合金海水中腐蚀行为研究
热浸镀 Zn 及其合金在世界各国得到广泛的应用。对于其在各种大气环境中的腐蚀行为研究,已相当系统、深入。
而对于其在海水中腐蚀行为及机制的研究,相对较少。特别是对于镀层不同层面的耐蚀性能的研究,更是难得一见。
本文就国内外广泛应用的几种热浸镀层在海水中的耐蚀性能进行了对比研究,着重从镀层结构的角度,探讨了镀层不同层面的海水腐蚀行为。 通过建立“极化-弛豫-电化学阻抗测量”方法,研究和解析热浸镀层的不同层面的腐蚀,通过研究这些阶段的电化学阻抗的特征和腐蚀电化学参数的变化,判断镀层腐蚀各阶段的腐蚀特征。
分别提出了四种镀层的腐蚀模型。发现所有研究镀层钢丝的腐蚀都是分为几个阶段,分别对应镀层的不同层面,每一层面的耐蚀性能差别很大。
热浸镀 Zn-5%Al-0.2%RE 合金镀层钢丝耐蚀性能最佳的层面出现在镀层在共晶相与合金相接界的地方;热浸镀 Zn-55%Al-1.6%Si 合金镀层钢丝耐蚀性能在合金相(Al-Si-Fe 三元金属间化合物)为最佳;热浸镀 Zn-0.2%Al-RE 合金镀层钢丝 δ 相致密区是最耐蚀的。热浸镀 Zn 镀层钢丝 δ 相具有比较好的抗蚀性能。
当镀层出现局部破损,镀层金属作为阳极加速溶解,为钢基提供电化学保护;对于镀层金属(或合金)的这种牺牲阳极保护作用迄今仅有定性的研究,本论文参照牺牲阳极的有关标准对目前已经工业化的几种热浸镀层金属(或合金)的电化学保护性能进行了定量的评价。发现同一温度下,合金阳极随着合金中 Al 元素含量的增加,合金的开路电位和工作电位正移,电流效率降低,腐蚀均匀性变差,电化学性能下降。
对于同一合金阳极,随着温度的升高,阳极的开路电位、工作电位都变正,电流效率降低,电化学性能下降。 在对基底钢板切口提供切边保护方面,Zn-55%Al-1.6%Si 镀层更具有优越性、更耐久,可以对边缘部分提供更长时间的保护。
热浸镀 Zn-55%Al-1.6%Si镀层钢板的耐盐雾实验的腐蚀性明显的高于热浸镀 Zn-5%Al- 0.2%RE 镀层钢板。 热浸镀 Zn-5%Al-0.2%RE 合金、Zn-55%Al-1.6%Si 合金钢丝的室内模拟全浸实验的腐蚀速率明显低于热镀
Zn-0.2%Al-RE 合金和 Zn 钢丝样品的腐蚀速率。

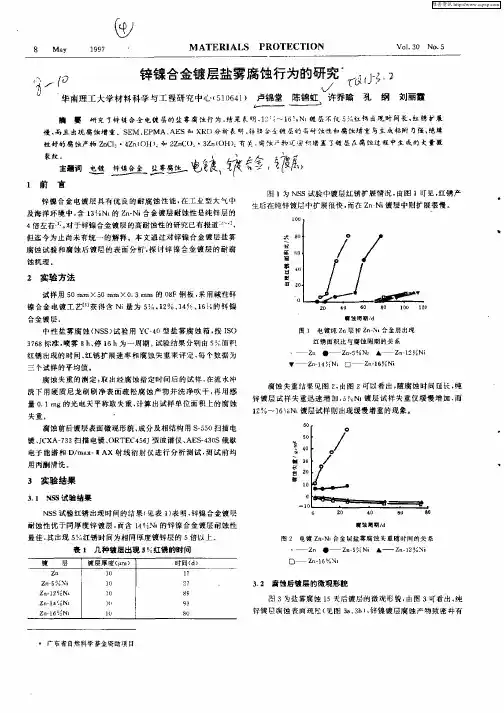

锌镍合金镀层盐雾腐蚀行为的研究
８ Ｍａｙ １９９７ ＭＡＴＥＲＩＡＬＳ ＰＲｏＴＥＣＴ１０Ｎ Ｖｏ１．３Ｄ Ｎ０．５
ｊ／ 锌镍合金镀层盐雾腐蚀行为的研字 ｃ ．？
华南理工大学材料科学与工程研究中一￣（５１０６４１）卢锦堂陈锦虹 许乔瑜孔纲刘丽霞
摘要研究了锌镍合金电捉层的盐霉腐蚀行为．结果表明．１２ ～ｌ６ Ｎ一镀层不仅５ 红锈出现对间长，红锈扩展
慢，而且出现腐蚀增重。ＳＥＭ、ＥＰＭＡ、ＡＥＳ和ＸＲＤ分析表啊．锌栏合叠镀层的高耐蚀性和腐蚀增重与生成粘附力强、绝埠
性好的腐蚀产特ＺｎＣＩ２・４ｚｎ（０Ｈ）：和２ＺｎＣＯ。・３Ｚｎ（ＯＨ） 有关．蠛蚀产物还密积堵塞了镀层在腐蚀过程中生成的文量徽
裂拄 舞词电镀锌镍合空盐霉腐竺一电 丧、度毛参 压 。主舞词 竺竺鱼鱼坚墅 电 霞、 ７；（ 々
１前官
锌镍台金电镀层具有优良的耐腐蚀性能，在工业型大气中
及海洋环境中，含１３￣Ｎｉ的ｚ Ｎｉ合金镀层耐蚀性是纯锌层的
４倍左右 。对于锌镍台金镀层的高耐蚀性的研究已有报道 。～ ｔ
但迄今为止尚未有统一的解释。本文通过对锌镍合金镀层盐雾
腐蚀试验和腐蚀后镀层的表面分析 探讨锌镍台金镀层的耐腐
蚀机理。
２实验方法
试样用５Ｏ ｍｍ×５Ｏ ｎｌｌｌｌ×０．３ ｍｎｌ的０８Ｆ钢板，采用碱性锌
镲台金电镀工艺㈨获得含Ｎｉ量为ｓ ，１２ 、１４ 、ｌ６ 的锌镍
台金镀层。
中性盐雾腐蚀（ＮＳＳ）试验用ＹＣ一４０型盐雾腐蚀箱，按ＩＳＯ
３７６８标准，喷雾８ ｈ、停ｌ６ ｈ为一周期。试验结果分别由５ 面积
红锈出现的时闻、红锈扩展速率和腐蚀失重来评定，每十数据为
三个试样的平均值。
腐蚀失重的测定：取出经腐蚀指定时问后的试样．在流水冲
洗下用硬质尼龙刷刷净表面疏橙腐蚀产物井洗净吹干，再用感
量０．１ ｍｇ的光电天平称取失重，计算出试样单位面积上的腐蚀
失重。
腐蚀前后镀层表面赣观形貌、成分及相结构用Ｓ一５５０扫描电
镜、ＪＣＸＡ一７３３扫描电镜、ＯＲＴＥＣ４５６Ｊ型波谱仪、ＡＥＳ一４３ＯＳ俄歇
热浸镀锌试验方法
热浸镀锌层均匀性试验方法（硫酸铜试验）
本附录规定了试样的镀锌层以硫酸铜溶液浸蚀的试验方法。适用于镀锌层均匀性测定。
A.1 硫酸铜溶液的配制及用量
A.1.1 硫酸铜溶液的配制：将36g化学纯硫酸铜（CuSO4.5H2O）溶于100mL蒸馏水中，加热溶解后，冷却至室温，加入氢氧化铜或碳酸铜（每公升硫酸铜溶液加入1g），搅拌混均后，静止24h以上，然后过滤或吸出上面的澄清溶液供使用，该溶液在18℃时，比重应为1.18g/㎝2，否则应以浓硫酸铜溶液或蒸馏水调整。
A.1.2 硫酸铜溶液的用量：按试样表面积不少于8ml/㎝2。
A.1.3每次配制的硫酸铜溶液可多次使用,但最多不应超过15次。
A.2. 试样准备
A.2.1 应按材质、材料规格、产品形状选取有代表性的试样。
A.2.2 试样切成适当大小后，应与产品在同一工艺条件下镀锌。
A.2.3 试样测试面积不小于100㎝2。钢板试样尺寸为100mm×100mm。
A.2.4 螺栓、螺母取原件做硫酸铜试验。
A.3 试验条件
A.3.1 硫酸铜溶液应以不与硫酸铜产生化学反应的容器盛装，容器应有适当的容积，使硫酸铜溶液能将试样浸没，又能使试样与容器壁保持不少于25mm的距离。
A.3.2 试验时硫酸铜溶液的温度应为18℃±2℃。
A.4 试验规则
A.4.1 试样表面处理：试样用四氯化碳、苯等有机溶剂除去表面油污，流水冲净后，以净布擦干，将试样两端露出基本金属处涂以油漆或石蜡。
A.4.2 试验方法：将准备好的试样，置于18℃±2℃的溶液中浸泡1 min，此时不得搅动溶液，亦不得移动试样，1 min后立即取出试样，以流水冲洗，并用软毛刷除掉试样表面黑色沉淀物，特别是要刷掉孔洞凹处沉淀物，以流水冲洗，然后用净布擦干后立即进行下一次浸蚀，直至试验浸蚀终点为止。
A.5浸蚀终点的确定
A.5.1 经上述试验后，试样的基本金属上出现红色的金属铜时为试样达到浸蚀终点。出现金属铜那次浸蚀不计入硫酸铜试验次数。 A.5.2 将附着的金属铜用无锋刃的工具将铜刮掉，如铜的下边仍有金属锌时，可不算腐蚀终点。

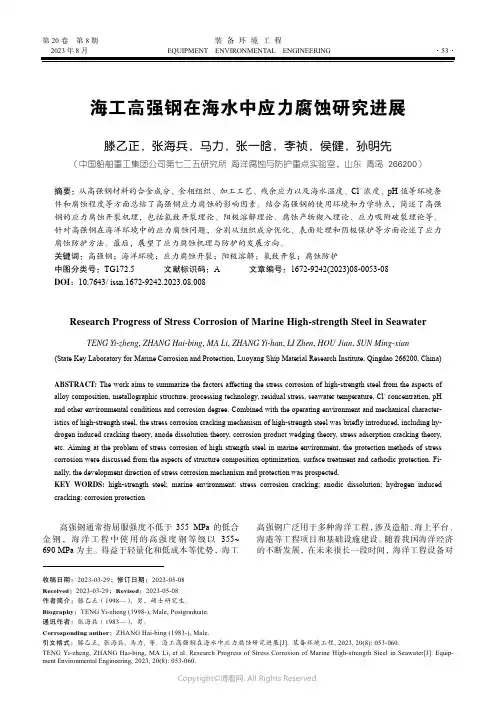

海工高强钢在海水中应力腐蚀研究进展
第20卷 第8期 装 备 环 境 工 程 2023年8月 EQUIPMENT ENVIRONMENTAL ENGINEERING ·53·
收稿日期：2023-03-29；修订日期：2023-05-08
Received：2023-03-29；Revised：2023-05-08 作者简介：滕乙正（1998—），男，硕士研究生。
Biography：TENG Yi-zheng (1998-), Male, Postgraduate. 通讯作者：张海兵（1983—），男。
Corresponding author：ZHANG Hai-bing (1983-), Male. 引文格式：滕乙正, 张海兵, 马力, 等. 海工高强钢在海水中应力腐蚀研究进展[J]. 装备环境工程, 2023, 20(8): 053-060. TENG Yi-zheng, ZHANG Hai-bing, MA Li, et al. Research Progress of Stress Corrosion of Marine High-strength Steel in Seawater[J]. Equip-ment Environmental Engineering, 2023, 20(8): 053-060.
海工高强钢在海水中应力腐蚀研究进展
滕乙正，张海兵，马力，张一晗，李祯，侯健，孙明先
（中国船舶重工集团公司第七二五研究所 海洋腐蚀与防护重点实验室，山东 青岛 266200）
摘要：从高强钢材料的合金成分、金相组织、加工工艺、残余应力以及海水温度、Cl－浓度、pH值等环境条
件和腐蚀程度等方面总结了高强钢应力腐蚀的影响因素。结合高强钢的使用环境和力学特点，简述了高强
钢的应力腐蚀开裂机理，包括氢致开裂理论、阳极溶解理论、腐蚀产物楔入理论、应力吸附破裂理论等。
针对高强钢在海洋环境中的应力腐蚀问题，分别从组织成分优化、表面处理和阴极保护等方面论述了应力
电偶腐蚀
在薄电解质层下的锌/钢电偶腐蚀的表面电位分布
摘要：
在这项研究中,在相对湿度为60和90%的人工海水中锌/钢电偶腐蚀的表面电位和表面pH值的变化进行了研究。这个结果是从测量表面电位和表面的pH值试验中和之后腐蚀实验得出的。锌和钢表面的电位在相对湿度为90%时是很低的(小于200 mV)表明全钢的表面在阴极保护下的。另一方面,在相对湿度为60%的情况下,经过几天的腐蚀后，锌涂层和钢表面的电位差异很大(超过500mV)和因此阴极保护仅限于接触面区域。在相对湿度为60%时x射线分析腐蚀样品，得出锌腐蚀产物被堆积在钢表面接近接口处,相对于其他钢表面的区域这一区域pH值更低。随着腐蚀的进行得出这样的结论,钢板的镀锌涂层表面与海水反应水解反应溶解出锌离子,然后铁表面通过氧还原反应显示出碱性。此外,部分钢表面覆盖着锌腐蚀产物显示出更低的电位，这表明锌腐蚀产物扮演着保护钢不被腐蚀的角色。假定这种行是关于锌腐蚀产物的吸水能力和在钢表面锌离子的吸附能力这是由于低的pH值。∅ x = I x dR x = （I（x）ρlt）dx
1.引言：
镀锌涂层钢一直是在不同的环境中最常见的来保护钢防止被腐蚀的方法。镀锌涂层是通过屏蔽效应和电效应来保护钢材的。屏蔽效应是由于在形成腐蚀发过程中锌涂层和腐蚀产物的形成。然而,当涂层区域被损坏时,比如削减和伸展, 当周围的锌涂层被电腐蚀时钢基是被阴极保护。
在大气腐蚀环境下,在湿干燥周期中腐蚀发生在一层薄的电解质上,限制了应用电化学方法,现在已经有能研究在钢基上的锌涂层的电效应的方法了。张和Valeriote对钢材薄层的电解质的阴极保护效应进行了研究。该作者已经使用探针测量了覆盖着一个150um至超过1000um厚的电解质膜的锌/钢偶上的电位和电流。这项研究作为一个模型,提供了对电化学腐蚀全面的理解。但是,它没有考虑其他因素的影响,比如腐蚀产物的形成和分布与导电涂层上的pH值。此外,使用探针会使薄电解质层产生一个大幅度欧姆电压的降低。锌电化学腐蚀的综述随处可见。
为什么海水会引起金属的腐蚀？
为什么海水会引起金属的腐蚀？
一、海水成分中的氧气
海水是由水和各种溶解的化学物质组成的，其中包括大量的氧气。海水成分中的溶解氧能与金属表面发生反应，导致金属腐蚀。当金属暴露在含氧海水中时，氧气会通过吸附、扩散、再反应等过程与金属表面发生化学反应，形成金属氧化物。金属氧化物是一种不稳定的化合物，会继续与海水中的其他物质发生反应，进一步促进金属的腐蚀。
二、海水成分中的盐分
海水中含有大量的盐分，主要是溶解的氯化物、硫酸盐和碳酸盐等物质。盐分具有很强的腐蚀性，可以直接与金属表面发生反应，导致金属腐蚀。与盐分接触的金属会发生离子交换，金属的离子会溶解于海水中，释放出电子。这个过程被称为金属的电化学腐蚀。金属腐蚀会导致金属表面的质量减少，甚至形成孔洞和裂缝，使金属的强度和性能降低。
三、海水的温度和湿度
海水的温度和湿度也会影响金属的腐蚀。在高温和高湿的环境下，金属腐蚀的速度会更快。海水中的高温会加速金属和氧气的反应速率，同时增加了盐分对金属的腐蚀性。潮湿的环境有利于氧气和盐分在金属表面的扩散和吸附，进一步加剧金属的腐蚀。
四、金属本身的性质
不同类型的金属对海水的腐蚀程度也有所差异。例如，铁、铝、镁等容易受到海水侵蚀，而不锈钢、铜等金属具有较好的抗腐蚀性能。这是因为不锈钢中添加了一定比例的铬元素，形成了一层致密的氧化铬膜，能够防止海水的侵蚀。不同的金属在不同的环境条件下表现出不同的耐蚀性能，这也是为什么一些金属在海水中容易腐蚀的原因之一。
通过以上几点可以看出，海水中的氧气、盐分和温度湿度等因素都会引起金属的腐蚀。研究海水对金属腐蚀的过程和机理，有助于我们采取相应的措施，延缓和防止金属的腐蚀，保护海洋工程设施和海洋资源的科学开发利用。
海水腐蚀知识点总结
海水腐蚀知识点总结
一、海水腐蚀概述
海水腐蚀是指海水中所含的各种物质对金属材料产生的侵蚀、腐蚀现象。海水中除了含有一定量的氯化物之外，还有氯离子、硫酸盐离子、碳酸盐离子等化学物质。这些化学物质都对金属材料起着不同程度的腐蚀作用，加速了金属材料的腐蚀速度。海水腐蚀对海洋工程、船舶、海洋资源开发等领域的设备和设施造成了严重的腐蚀损害，因此具有重要的工程实际意义。
二、海水腐蚀的主要因素
1.化学因素
（1）氯离子腐蚀
氯离子在海水中是一种重要的化学物质，它对金属材料的腐蚀作用非常显著。氯离子对金属材料的腐蚀作用可以通过以下反应进行描述：
Fe + 2Cl- → FeCl2 + 2e-
随着氯离子浓度的增加，金属表面的腐蚀将会明显增加。
（2）硫酸盐离子腐蚀
海水中还含有一定量的硫酸盐离子，它会加速金属材料的腐蚀速度。例如，在含有硫酸盐离子的海水中，铁材料的腐蚀速度会明显加快。
（3）其它离子腐蚀
海水中还含有一定量的碳酸盐离子、硫酸根离子、氢离子等。这些离子也会对金属材料起着不同程度的腐蚀作用。
2.生物因素
海水中有很多生物，它们对金属材料也会产生一定的腐蚀作用。例如，海水中的藻类、微生物等会在金属表面形成生物膜，加速金属材料的腐蚀。
3.物理因素
海水中的温度、氧气含量、PH值等也会对金属材料产生一定的影响。温度的变化会影响金属的腐蚀速度，氧气含量会影响金属的腐蚀类型，PH值会影响金属的稳定性等。
三、海水腐蚀的类型
1.普通腐蚀 普通腐蚀也被称为一般腐蚀，是金属材料在海水中受到的最常见的一种腐蚀形式。它表现为金属表面的均匀腐蚀，通常发生在整个金属表面，形成一定程度的腐蚀坑。
2.局部腐蚀
局部腐蚀是指金属表面部分区域的腐蚀。它包括点蚀、节理蚀、缝隙腐蚀等形式，通常会在局部区域形成较深的腐蚀坑。
3.应力腐蚀
应力腐蚀是指金属在海水中受到应力作用而引起的腐蚀。它主要发生于金属材料受到应力的情况下，通常在应力集中部位发生较为严重的腐蚀。
(完整版)海水腐蚀情况讲解
海水腐蚀情况
海水腐蚀的原因
浸入海水中的金属，表面会出现稳定的电极电势。由于金属有晶界存在,物理性质不均一；实际的金属材料总含有些杂质，化学性质也不均一；加上海水中溶解氧的浓度和海水的温度等，可能分布不均匀,因此金属表面上各部位的电势不同,形成了局部的腐蚀电池或微电池。其中电势较高的部位为阴极，较低的为阳极。
电势较高的金属，例如铁，腐蚀时阳极进行铁的氧化；电势较低的金属，例如镁，被海水腐蚀时，镁作为阳极而被溶解，阴极处释放出氢。当电势不同的两种金属在海水中接触时，也形成腐蚀电池,发生接触腐蚀。例如锌和铁在海水中接触时,因锌的电势较低,腐蚀加快；铁的电势较高，腐蚀变慢,甚至停止。
海洋环境对腐蚀的影响
盐度 海水含盐量较高，水中的含盐量直接影响水的电导率和含氧量，随着水中含盐量的增加，水的电导率增加但含氧量却降低。海水中的盐度并不和NaCl的行为相一致，这是因为其中所含的钙离子和镁离子，能够在金属表面析出碳酸钙和氢氧化镁的沉淀，对金属有一定的保护作用。河口区海水的盐度低，钙和镁的含量较小，金属的腐蚀性增加。海水中的氯离子能破坏金属表面的氧化膜,并能与金属离子形成络合物,后者在水解时产生氢离子，使海水的酸度增大，使金属的局部腐蚀加强。
电导率 海水中不仅含盐量高，而且其中的盐类几乎全部处于电离状态，这使得海水成为一种导电性良好的电解质。这就决定了海水腐蚀过程中，不仅微观电池腐蚀的活性大，同时宏观电池的活性也大。研究表明：随着电导率的增大，微观电池腐蚀和宏观电池腐蚀都将加速。
溶解氧 海水溶解氧的含量越多，金属在海水中的电极电位越高，金属的腐蚀速度越快。但对于铝和不锈钢一类金属，当其被氧化时，表面形成一薄层氧化膜，保护金属不再被腐蚀,即保持了钝态。此外，在没有溶解氧的海水中,铜和铁几乎不受腐蚀。（常压下氧在海水中的溶解度如下 ）
（表一）
酸碱度 一般来说，海水的pH升高，有利于抑制海水对钢铁的腐蚀。但是海水pH远没有含氧量对付腐蚀的影响大，尽管表层海水pH比深层海水高，但由于表层海水中的植物光合作用，含氧量远比深处海水高，所以表层海水的腐蚀性远比深层海水要强，这与实际的实验结论是一致的。
铜合金材料在海洋环境中的腐蚀行为研究
铜合金材料在海洋环境中的腐蚀行为研究
海水作为铜合金材料最常见的腐蚀环境之一，在海洋环境中使用铜合金材料需要考虑到其腐蚀行为。本文将就铜合金材料在海洋环境中的腐蚀行为进行研究探讨。
1.铜合金材料的分类
铜合金材料是指以铜为主要成分，与其他金属或非金属元素形成合金的材料。按照合金成分的不同，铜合金材料可以分为黄铜、磷青铜、铝青铜、锌铝铜等多种材料。不同种类的铜合金材料具有不同的性能，因此其在海洋环境中的腐蚀行为也不尽相同。
2.铜合金材料的腐蚀机制
铜合金材料在海水中腐蚀的机制比较复杂，主要包括电化学腐蚀和化学腐蚀两种。电化学腐蚀是指在海水中，铜合金材料与海水形成电池，产生电流的同时材料发生腐蚀。化学腐蚀则指在无电阻条件下，海水中的化学物质与铜合金材料产生化学反应而引起的腐蚀。
3.铜合金材料的耐腐蚀性能研究
为了提高铜合金材料在海洋环境中的耐腐蚀性能，目前研究主要分为三个方面：
3.1 表面处理技术 针对铜合金材料在海水中腐蚀的机理，采用不同的表面处理技术可以达到不同的耐腐蚀效果。目前比较常用的表面处理技术包括阴极保护、阳极氧化、电镀等。
3.2 添加合金元素
在铜合金材料中添加不同种类的合金元素可以显著提高其在海水中的耐蚀性能。目前，添加锡、铝、镍等元素的铜合金材料表现出较好的耐腐蚀性能。
3.3 化学成分调控
通过对铜合金材料的化学成分进行调控，可以达到较好的耐腐蚀效果。比如，通过减少铜的含量，增加合金元素的含量可以提高铜合金材料的耐腐蚀性能。
4.结论
铜合金材料作为一种重要的海洋工程材料，在海洋环境中的腐蚀行为备受关注。针对铜合金材料在海水中的腐蚀机制，目前研究主要集中在表面处理技术、添加合金元素、化学成分调控等方面。通过不同的技术手段可以显著提高铜合金材料的耐蚀性能，为海洋工程应用提供更可靠的材料保障。
热镀锌层在饱和Ca(OH)2溶液中的腐蚀行为
卢锦堂等热镀锌层在饱和Ｃａ（ＯＨ） 溶液中的腐蚀行为
热镀锌层在饱和Ｃａ（ＯＨ）２溶液中的腐蚀行为
卢锦堂，汪燃原。孔纲
（华南理工大学，广州５ １０６４０）
［摘 要］ 热浸镀锌是保护混凝土钢筋的有效措施之一。用饱和Ｃａ（０Ｈ） 溶液模拟混凝土孔隙液，研究热
镀锌层在该模拟液中的腐蚀行为。采用电化学测试、ＳＥＭ、ＥＤＳ和ＸＲＤ手段分别分析了试样在不同浸泡阶段的
电化学参数、表面微观形貌以及腐蚀产物的化学成分和相组成，结果表明：在浸泡腐蚀过程中，锌晶粒的晶界处优
先出现腐蚀小孔，然后在小孔附近开始生成锌酸钙晶体Ｃａ［Ｚｎ（ＯＨ）。］ ・２Ｈ Ｏ，随着锌酸钙晶体不断生长，逐渐
覆盖锌层表面，形成耐蚀性逐渐增强的保护层。当锌基底被锌酸钙晶体完全覆盖后，腐蚀电流密度 …降至临界
钝化值附近，锌层处于钝化状态。
［关键词］ 热镀锌；混凝土模拟液；腐蚀产物；电化学
［中图分类号－１ＴＧ１７２．５ ［文献标识码］Ａ ［文章编号］１００１—３６６０（２０１０）０１—００３０—０４
Ｃｏｒｒｏｓｉｏｎ Ｂｅｈａｖｉｏｒ ｏｆ Ｈｏｔ Ｄｉｐ Ｇａｌｖａｎｉｚｅｄ Ｃｏａｔｉｎｇ ｉｎ Ｓａｔｕｒａｔｅｄ Ｃａ（ＯＨ）２ Ｓｏｌｕｔｉｏｎ
ＬＵ Ｊｉｎ—ｔａｎｇ， ，ＡＮＧ Ｒａｎ—ｙｕａｎ，Ｋ０ＮＧ Ｇａｎｇ
（Ｓｏｕｔｈ Ｃｈｉｎａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｇｕａｎｇｚｈｏｕ ５１０６４０，Ｃｈｉｎａ）
［Ａｂｓｔｒａｃｔ］Ｈｏｔ—ｄｉｐ ｇａｌｖａｎｉｚｉｎｇ ｉｓ ｏｎｅ ｏｆ ｔｈｅ ｅｆｆｉｃｉｅｎｔ ｍｅａｓｕｒｅｓ ｔｏ ｐｒｏｔｅｃｔ ｒｅｂａｒ ｉｎ ｃｏｎｃｒｅｔｅ．Ｔｈｅ ｈｏｔ ｄｉｐ ｇａｌｖａｎｉｚｅｄ
ｓａｍｐｌｅｓ ｗｅｒｅ ｉｍｍｅｒｓｅｄ ｉｎｔｏ ｔｈｅ ｓａｔｕｒａｔｅｄ Ｃａ（０ Ｈ）２ ｓｏｌｕｔｉｏｎ，ｗｈｉｃｈ ｗａｓ ａｄｏｐｔｅｄ ａｓ ｐｏｒｅ ｃｏｎｃｒｅｔｅ ｓｉｍｕｌａｔｉｎｇ ｓｏｌｕｔｉｏｎｓ，
模拟海水腐蚀实验报告(3篇)
第1篇
一、实验目的
本次实验旨在通过模拟海水腐蚀环境，研究不同材料在海水中的腐蚀行为，为海洋工程结构材料的选型提供理论依据。
二、实验原理
海水腐蚀是指金属材料在海水环境中因化学、电化学作用而发生的破坏现象。实验采用模拟海水腐蚀的方法，通过控制实验条件，研究不同材料在海水中的腐蚀速率、腐蚀形态和腐蚀机理。
三、实验材料与设备
1. 实验材料：5083铝合金、2024铝合金、碳钢、不锈钢、钛合金等。
2. 实验设备：腐蚀试验箱、电子天平、高温炉、超声波清洗器、扫描电镜等。
四、实验方法
1. 准备模拟海水：按照GB/T 7467-2008《金属腐蚀试验方法 第4部分：海水腐蚀试验》制备模拟海水。
2. 材料预处理：将实验材料分别进行切割、打磨、抛光等预处理，去除材料表面的氧化层和污垢。
3. 腐蚀试验：将预处理后的材料分别放入腐蚀试验箱中，设定实验温度、腐蚀时间等参数，进行海水腐蚀试验。
4. 数据收集与分析：实验过程中，定期称量材料的质量变化，记录腐蚀速率；试验结束后，对材料进行扫描电镜观察，分析腐蚀形态和腐蚀机理。
五、实验结果与分析
1. 腐蚀速率
实验结果显示，5083铝合金、2024铝合金、碳钢、不锈钢和钛合金在模拟海水中的腐蚀速率分别为0.1mm/a、0.2mm/a、0.3mm/a、0.4mm/a和0.05mm/a。可见，钛合金在模拟海水中的腐蚀速率最低，其次是不锈钢和5083铝合金，碳钢的腐蚀速率最高。
2. 腐蚀形态 通过扫描电镜观察，5083铝合金、2024铝合金、碳钢、不锈钢和钛合金在模拟海水中的腐蚀形态分别为点蚀、全面腐蚀、点蚀和全面腐蚀、均匀腐蚀和点蚀。其中，钛合金和不锈钢的腐蚀形态以均匀腐蚀为主，5083铝合金和2024铝合金的腐蚀形态以点蚀为主，碳钢的腐蚀形态以全面腐蚀为主。
3. 腐蚀机理
5083铝合金、2024铝合金、碳钢、不锈钢和钛合金在模拟海水中的腐蚀机理分别为：电化学腐蚀、电化学腐蚀、电化学腐蚀和电化学腐蚀、电化学腐蚀和氧化腐蚀。
