PM10的自动检测仪
PM10分析仪作业指导书
PM10分析仪作业指导书引言概述：PM10分析仪是一种用于监测空气中PM10颗粒物浓度的仪器。
它在环境保护、工业生产、室内空气质量等领域具有重要的应用价值。
为了正确使用PM10分析仪，本文将从仪器的操作、样品采集、数据处理、维护保养和安全注意事项等方面进行详细的阐述。
正文内容：1. 仪器操作1.1 准备工作：将PM10分析仪置于稳定的工作台上，并连接电源和采样装置。
确保仪器处于正常工作状态。
1.2 仪器开机：按照说明书操作，打开PM10分析仪的电源开关，并进行系统自检。
1.3 校准和调零：根据仪器的校准方法和标准样品，进行仪器的校准和零点调整，确保测量结果的准确性。
1.4 采样设置：根据实际需求，设置采样时间、采样流量等参数。
注意选择合适的采样点和采样位置。
2. 样品采集2.1 采样设备准备：选择合适的采样器具，如滤纸、采样头等，并进行清洗和消毒。
2.2 采样点选择：根据监测目的和要求，选择合适的采样点，避免干扰源和污染源的影响。
2.3 采样时间和频率：根据监测要求，确定采样时间和频率，保证样品的代表性。
2.4 采样操作：按照标准操作规程，进行样品的采集，注意避免污染和样品损坏。
3. 数据处理3.1 数据导出：将采集到的数据通过数据线或存储卡导出到计算机或其他存储设备中。
3.2 数据分析：使用相应的数据处理软件，对导出的数据进行分析和处理，得出PM10颗粒物的浓度和相关参数。
3.3 数据报告：根据监测要求，编制数据报告，包括监测结果、分析方法、误差控制等内容，并进行数据的可视化展示。
4. 维护保养4.1 仪器清洁：定期对PM10分析仪进行清洁，包括外观、内部部件和传感器等。
4.2 零件更换：根据使用寿命和维修要求，及时更换仪器的零部件，确保仪器的正常运行。
4.3 定期维护：按照仪器的维护手册，进行定期的仪器维护，包括清洁、校准、调零等操作。
5. 安全注意事项5.1 电源安全：正确接入电源，避免电源过载和短路等安全问题。
PM10分析仪作业指导书
PM10分析仪作业指导书一、引言PM10分析仪是用于测量大气中可吸入颗粒物（直径小于等于10微米）浓度的仪器。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保正确、安全地使用PM10分析仪。
二、设备准备1. 确保PM10分析仪处于正常工作状态。
检查仪器的电源、仪表显示、传感器等部件是否正常运作。
2. 准备所需的标准样品和校准气体。
标准样品用于校准仪器，校准气体用于检验仪器的准确性。
3. 检查仪器的周围环境，确保没有干扰因素存在。
避免阳光直射、强烈光线、化学气体等对仪器的影响。
三、操作步骤1. 打开PM10分析仪的电源，并等待仪器启动。
确保仪器的显示屏正常工作。
2. 进行零点校准。
将PM10分析仪置于无颗粒物的环境中，按照仪器说明书的要求进行零点校准操作。
3. 进行标定。
使用标准样品对PM10分析仪进行校准，确保仪器的准确性和可靠性。
4. 收集样品。
将待测样品收集到样品收集器中，确保样品的采集过程符合标准要求。
5. 进行样品分析。
将收集好的样品放入PM10分析仪中，按照仪器说明书的要求进行样品分析操作。
6. 记录测量结果。
将仪器显示的测量结果记录下来，并按照要求进行数据处理和分析。
四、注意事项1. 在操作过程中，必须佩戴适当的防护装备，包括手套、口罩和护目镜等。
避免直接接触样品和仪器。
2. 操作过程中应注意仪器的稳定性和平衡性，避免碰撞和摔落。
3. 遵守仪器使用说明书中的操作要求和禁止事项，确保操作的正确性和安全性。
4. 定期对PM10分析仪进行维护和保养，包括清洁、校准和更换部件等。
5. 在操作完成后，及时关闭仪器的电源，并进行必要的清洁和消毒。
五、数据处理与分析1. 对测量结果进行数据处理，包括单位转换、平均值计算等。
2. 根据测量结果进行数据分析，比较不同样品之间的差异和趋势。
六、安全注意事项1. 严禁在有风险的环境下操作PM10分析仪，如有化学品泄漏、火灾等情况。
2. 如发现仪器故障或异常情况，应立即停止使用并进行维修或联系相关技术人员。
PM10分析仪作业指导书
PM10分析仪作业指导书一、引言PM10分析仪是用于测量空气中PM10颗粒物浓度的仪器，本作业指导书旨在提供对该仪器的正确操作方法和注意事项的指导，以确保测量结果的准确性和可靠性。
二、仪器概述1. 仪器名称：PM10分析仪2. 仪器型号：ABC-1233. 仪器主要组成部分：a. 采样系统：包括进气管道、过滤器和采样泵等。
b. 分析系统：包括颗粒物分离器、光学传感器和数据处理单元等。
c. 控制系统：包括仪器开关、参数设置和数据显示等。
三、操作流程1. 准备工作a. 确保仪器处于稳定的环境条件下，并且没有明显的振动和干扰。
b. 检查仪器的供电情况，确保电源正常连接并稳定。
c. 检查仪器的滤膜状态，如有损坏或污染应及时更换。
d. 确保仪器的数据处理单元已经连接到计算机或数据记录设备。
2. 仪器操作a. 打开仪器电源，等待仪器自检完成。
b. 设置采样时间和采样流量等参数，根据实际需要进行调整。
c. 启动采样泵，确保采样系统正常工作。
d. 等待一定时间，使仪器达到稳定状态。
e. 开始测量，记录测量时间和环境条件等相关信息。
f. 测量结束后，关闭采样泵和仪器电源。
四、注意事项1. 仪器操作前应仔细阅读使用说明书，并确保操作人员具备相关的技术知识和操作经验。
2. 仪器应放置在干燥、通风良好的环境中，避免阳光直射和高温环境。
3. 仪器的进气管道应定期清洁和检查，以防止堵塞和污染。
4. 仪器的滤膜应定期更换，以保证采样的准确性。
5. 仪器的传感器应定期校准和检验，以确保测量结果的准确性和可靠性。
6. 仪器的数据处理单元应定期备份和更新，以防止数据丢失和系统故障。
五、数据处理与分析1. 将仪器采集到的数据导入计算机或数据记录设备中。
2. 使用专业的数据处理软件对数据进行处理和分析，得出PM10浓度结果。
3. 将处理后的数据进行统计和图表展示，以便于后续的数据分析和报告编制。
六、维护与保养1. 定期对仪器进行维护和保养，包括清洁、校准和更换部件等。

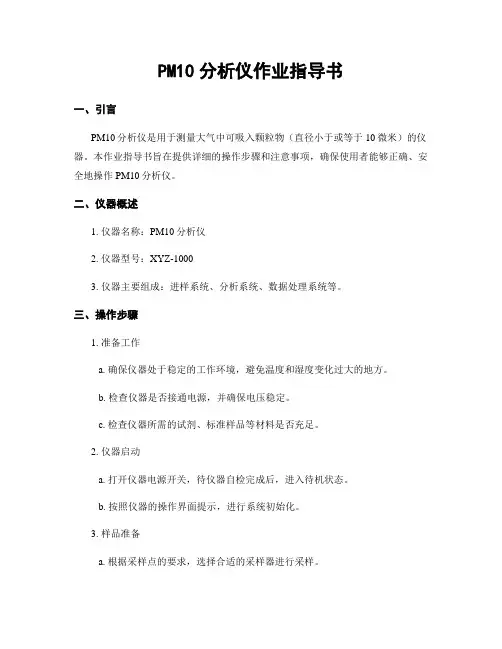

PM10分析仪作业指导书
PM10分析仪作业指导书一、引言PM10分析仪是用于测量大气中可吸入颗粒物（直径小于或等于10微米）的仪器。
本作业指导书旨在提供详细的操作步骤和注意事项，确保使用者能够正确、安全地操作PM10分析仪。
二、仪器概述1. 仪器名称：PM10分析仪2. 仪器型号：XYZ-10003. 仪器主要组成：进样系统、分析系统、数据处理系统等。
三、操作步骤1. 准备工作a. 确保仪器处于稳定的工作环境，避免温度和湿度变化过大的地方。
b. 检查仪器是否接通电源，并确保电压稳定。
c. 检查仪器所需的试剂、标准样品等材料是否充足。
2. 仪器启动a. 打开仪器电源开关，待仪器自检完成后，进入待机状态。
b. 按照仪器的操作界面提示，进行系统初始化。
3. 样品准备a. 根据采样点的要求，选择合适的采样器进行采样。
b. 将采样得到的样品转移到分析仪的样品室中。
c. 确保样品室密封良好，避免外界污染物进入。
4. 分析操作a. 在仪器操作界面上选择相应的分析模式，如连续监测模式或定时采样模式。
b. 设置分析参数，如采样时间、流量、温度等。
c. 启动分析过程，观察仪器运行状态，确保正常工作。
d. 分析完成后，保存数据或将数据传输到计算机等外部设备。
5. 仪器维护a. 每次使用后，清洁仪器的各个部件，特别是进样系统和分析系统。
b. 定期检查仪器的仪器参数，如温度、湿度、流量等，并进行校准。
c. 定期更换仪器的耗材，如滤膜、标准样品等。
d. 如果发现仪器故障，及时联系维修人员进行维修。
四、注意事项1. 操作人员应具备相关的仪器操作知识和操作经验，遵守操作规程，确保个人安全。
2. 在操作过程中，应注意避免样品的污染和外界污染物的干扰。
3. 仪器使用过程中，应注意仪器的稳定性和准确性，及时进行校准和维护。
4. 操作结束后，应及时清理仪器并妥善存放，避免损坏和污染。
五、数据处理1. 使用仪器自带的数据处理软件，对分析得到的数据进行处理和分析。
PM10分析仪作业指导书
PM10分析仪作业指导书一、概述PM10分析仪是一种用于测量大气中可吸入颗粒物（直径小于等于10微米）浓度的仪器。
本作业指导书旨在提供对PM10分析仪的正确操作和维护的详细说明，以确保准确的测量结果和设备的长期可靠性。
二、设备介绍1. 型号：XYZ-PM102. 工作原理：基于激光散射原理，通过测量颗粒物在空气中的散射光强度来计算颗粒物浓度。
3. 技术参数：- 测量范围：0-1000 μg/m³- 精确度：±5%（满量程）- 分辨率：0.1 μg/m³- 响应时间：＜1秒- 工作温度：5-40°C- 工作湿度：10-90% RH三、操作步骤1. 准备工作- 确保设备与电源连接良好，并接通电源。
- 检查仪器是否处于稳定的环境温度和湿度下。
- 确保仪器内部无异物和灰尘。
2. 打开仪器- 按下电源按钮，待仪器启动完成后，进入待机状态。
- 等待仪器进行自检，确保各项参数正常。
3. 校准仪器- 进入菜单界面，选择校准功能。
- 根据校准标准物质的要求，进行校准操作。
- 校准完成后，记录校准结果，并进行下一步操作。
4. 设置测量参数- 进入菜单界面，选择测量参数设置功能。
- 根据实际需要，设置测量时间间隔、数据存储方式等参数。
- 确认设置后，保存参数并退出设置界面。
5. 开始测量- 按下开始测量按钮，仪器开始自动测量。
- 实时监测仪器显示屏上的测量数值，并记录数据。
6. 数据处理与分析- 将测量数据导出到计算机或其他设备中。
- 使用数据处理软件进行数据分析和图表绘制。
- 根据需要，进行数据解释和结果报告撰写。
四、维护与保养1. 定期清洁- 关闭仪器电源，拔掉电源插头。
- 使用干净柔软的布擦拭仪器表面和显示屏。
- 注意不要使用有机溶剂或腐蚀性液体清洁仪器。
2. 传感器保养- 按照说明书要求，定期更换传感器。
- 注意传感器更换时的操作规范，避免损坏传感器。
3. 外部环境维护- 保持仪器周围环境干燥、清洁，避免灰尘和异物进入仪器内部。
PM10的自动检测仪
压电晶振法检测仪
Click to add title in here Click to add title in here
光散射型检测仪
光散射型检测仪主要依据光经空气中颗粒物的 侧向散射原理，具有测量速度快、适应性好及 容易实现自动测量等特点。缺点是精度不高， 一般为 0.01mg/m3。其代表是激光粉尘仪，激 光粉尘仪是以激光为光源袖珍式粉尘检测仪， 仪器采用光散射法原理，广泛应用于疾病预防 控制中心、集中空调通风系统检测、空气净化 Click to add title in here 器净化效率的评价、矿山、冶金、电厂、化工 制造、卫生监督、环境保护、环境在线监测等。
压电晶振法检测仪 石英振荡频率与颗 0.05μ g/Hz 粒物质量成比例
Click to add title in here
光散射型检测仪 散射光强与颗粒物 0.01mg/m3 Click to add title in 浓度成比例
here
Click to add title in here
锥震微天平法检测 锥形管振荡频率与 ±0.1μ g/m3 仪 颗粒物质量成比例

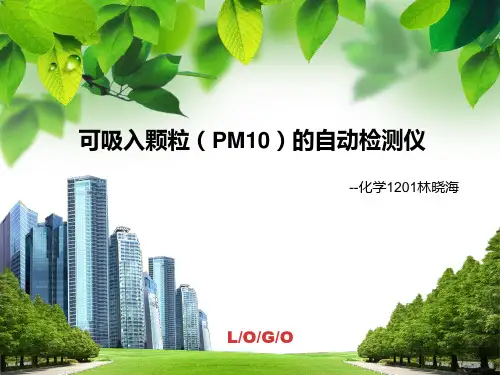

可吸入颗粒（PM10）的自动检测仪
--化学1201林晓海
L/O/G/O
概述
大气中粒径在 10微米 以下的颗粒物称 为可吸入颗粒物（PM10），是环境空气 Click to add title in here 的主要污染物，在环境空气中持续的时 间长，对人体健康和大气能见度影响都 Click to add title in here 很大。对可吸入颗粒物的监测和评价， 是环境监测的重要工作内容。因此，对 Click to add title in here 可吸入颗粒物的监测和分析研究已成为 环境科技领域特别关注的问题。
PM10分析仪作业指导书
PM10分析仪作业指导书一、概述PM10分析仪是一种用于测定大气中可吸入颗粒物（PM10）浓度的仪器。
本作业指导书旨在提供对PM10分析仪的操作步骤和注意事项的详细说明，以确保准确测量和可靠的结果。
二、设备准备1. 确保PM10分析仪已经正确安装并连接到电源。
2. 检查仪器是否处于正常工作状态，确认仪器的各项参数是否符合要求。
3. 检查分析仪的滤膜是否清洁，如有需要，请更换滤膜。
4. 确保仪器周围环境无明显干扰，如有需要，请移除可能影响测量结果的物品。
三、操作步骤1. 打开PM10分析仪的电源开关，并等待仪器进行自检。
2. 在仪器的控制面板上选择所需的测量模式，如连续测量或定时测量。
3. 根据实际需要，设置测量时间间隔和测量周期。
4. 将待测样品（如空气）通过采样管道引入仪器中。
5. 确保样品流量稳定，根据仪器的要求进行调节。
6. 开始测量，记录测量开始时间。
7. 在测量过程中，注意观察仪器的运行状态，确保仪器正常工作。
8. 在测量结束后，记录测量结束时间。
9. 关闭PM10分析仪的电源开关。
四、注意事项1. 在操作PM10分析仪之前，必须仔细阅读并理解仪器的使用说明书。
2. 在操作过程中，应按照仪器的要求进行操作，严禁超出仪器规定的范围。
3. 在样品采集过程中，应注意避免样品受到污染，避免与其他物质接触。
4. 在样品引入仪器之前，应确保采样管道的清洁和畅通。
5. 在测量过程中，应注意观察仪器的运行状态，如发现异常情况应及时停止测量并检查。
6. 在测量结束后，应及时清理和维护仪器，确保仪器的正常使用寿命。
7. 对于测量结果的处理和分析，应按照相关的标准和方法进行，确保结果的准确性和可靠性。
五、数据处理和报告1. 将测量得到的数据按照要求进行整理和处理，包括数据的筛选、去噪、校正等。
2. 根据测量结果，编制报告并进行分析，包括对比不同时间段、不同地点的测量结果等。
3. 报告中应包含测量的目的、方法、结果和结论等内容，并提出相应的建议和改进措施。
PM10分析仪作业指导书
PM10分析仪作业指导书一、引言PM10分析仪是用于测量大气中颗粒物（直径小于或等于10微米）的浓度和组成的仪器。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保准确测量和分析PM10颗粒物。
二、设备准备1. 确保PM10分析仪处于正常工作状态，并进行日常维护和校准。
2. 检查仪器的供电和连接，确保所有电缆和管道连接牢固可靠。
3. 准备必要的耗材和试剂，如滤膜、标准溶液等。
三、操作步骤1. 打开PM10分析仪的电源开关，待仪器自检完成后，进入待机状态。
2. 根据实际需求，选择合适的采样时间和采样流量，并设置在仪器控制面板上。
3. 准备采样器具，包括采样头、滤膜和吸附管。
4. 将采样头与仪器连接，并确保连接牢固。
5. 将滤膜安装在采样头上，并检查其是否平整、完整。
6. 根据需要，将吸附管连接到采样头上。
7. 打开采样头的阀门，确保采样气流畅通。
8. 启动PM10分析仪，开始采样。
9. 采样结束后，关闭采样头的阀门，并将采样头与仪器分离。
10. 将采样头上的滤膜取下，注意避免任何污染。
11. 将滤膜放入样品容器中，并加盖密封。
12. 根据实验要求，对样品进行后续处理和分析。
四、注意事项1. 在操作PM10分析仪之前，必须进行必要的培训和了解仪器的操作原理。
2. 严格按照操作步骤进行操作，避免操作失误导致数据不准确。
3. 仪器的供电和连接必须稳定可靠，确保仪器正常工作。
4. 采样头、滤膜和吸附管必须保持清洁和无污染状态，避免干扰测量结果。
5. 在采样过程中，应避免有害气体和颗粒物的干扰，选择合适的采样点和采样时间。
6. 采样结束后，及时将样品进行后续处理和分析，避免样品变质或污染。
7. 定期对PM10分析仪进行维护和校准，确保仪器的准确性和稳定性。
8. 在操作过程中，注意个人安全，避免接触有害物质和高温表面。
五、数据分析和报告根据实际需求，对采集到的样品进行分析，计算出PM10颗粒物的浓度和组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可吸入颗粒的自动检测
化学1201 41266014林晓海可吸入颗粒物通常指粒径在10微米以下的颗粒物，又称为PM10。
可吸入颗粒物可以被人体吸入，沉积在呼吸道、肺泡等部位从而引发疾病。
颗粒物的直径越小，进入呼吸道的部位越深。
10微米直径的颗粒物通常沉积在上呼吸道，5微米直径的可进入呼吸道的深部，2微米以下的可深入到细支气管和肺泡。
可吸入颗粒物是在环境空气中长期飘浮的悬浮微粒，对大气能见度影响很大。
可吸入颗粒物通常来自在未铺沥青、水泥的路面上行使的机动车、材料的破碎碾磨处理过程以及被风扬起的尘土。
可吸入尘同时在大气中还可为化学反应提供反应床，是气溶胶化学中研究的重点对象，已被定为空气质量监测的一个重要指标。
常用的监测仪器有：β射线检测仪、压电晶振法检测仪、光散射型检测仪和锥震微天平法检测仪。
1. β射线检测仪
在空气质量自动监测系统中，常用β射线检测仪监测颗粒物，其原理是根据射线衰减大小作相关性浓度测量；通过分别测量未采颗粒物滤带和采颗粒物滤带对β射线吸收程度的差异来测量空气中颗粒物量。
2. 压电晶振法检测仪
压电晶振法检测仪的核心部分是静电采样室，它由高压放电针、石英谐振器及电极组成。
空气中的颗粒物因高压电晕放电作用而带上负电荷，它被带有正电荷的石英振荡器电极表面吸引放电并沉积在其表面上，尘量增加使振荡频率降低，频率降低程度与尘量成正比，这就是晶振荡检测原理。
缺点是是需要定期清洗石英振荡器的电极，颗粒物采集率不稳定。
3. 光散射型检测仪
光散射型检测仪主要依据光经空气中颗粒物的侧向散射原理，具有测量速度快、适应性好及容易实现自动测量等特点。
缺点是精度不高，一般为 0.01mg/m3。
目前这类仪器主要用于烟尘（污染源）的测量，受颗粒物的粒径影响大，直接检测环境空气的颗粒物浓度尚未成熟。
但也有用于公共场所测量空气颗粒物浓度的报道。
其计数式的检测仪可以测定颗粒物的大小和个数，主要用于有特殊要求的环境空气检测（如超净工作室）。
其代表是激光粉尘仪，激光粉尘仪是以激光为
光源袖珍式粉尘检测仪，仪器采用光散射法原理，广泛应用于疾病预防控制中心、集中空调通风系统检测、空气净化器净化效率的评价、矿山、冶金、电厂、化工制造、卫生监督、环境保护、环境在线监测等。
激光粉尘仪该仪器适用于公共场所可吸入颗粒物（PM10）浓度的快速测定、工矿企业生产现场等劳动卫生方面粉尘浓度的检测，以及环境保护领域可吸入尘浓度的监测，还可用于空气净化器净化效率的评价。
4. 锥震微天平法检测仪.
美国 RP 公司生产的 TEOM1400a 型检测仪是锥震微天平法检测仪的典型代表，其原理是：使用一种锥形元件震荡微天平传感器，在传感器中颗粒物收集室是一个一端卡紧，另一端可以自由摆动的中心收集室，可更换的过滤器盒装在自由摆动一端的顶尖上。
收集室以自然频率摆动，当采集的颗粒物质量变化时，自然振荡频率改变，据此确定颗粒物的采集量。
根据不同地区或要求选用不用的检测仪。
例如，北方干燥地区可选用锥震微天平检测仪，工业区可选用光散射型检测仪等。
下表为4种可吸入颗粒的自动检测仪的对比
仪器类型测量原理分辨率特点及应用
β射线检测仪射线衰减强度与
颗粒物质量成比
例3μg/m3 测量数据误差较
大，可分段连续自
动测量
压电晶振法检测仪石英振荡频率与
颗粒物质量成比
例
0.05μg/Hz 定期清洗石英振
荡器的电极，颗粒
物采集率不稳定，
可分段连续自动
测量
光散射型检测仪散射光强与颗粒
物浓度成比例0.01mg/m3 受颗粒的粒径及
颜色影响大，直接
检测环境空气的
颗粒物浓度尚未
成熟，主要用于粉
尘连续在线自动
测量
锥震微天平法检测仪锥形管振荡频率
与颗粒物质量成
比例
±0.1μg/m3 仪器结构复杂，体
积大，受湿度影响
明显，可分段连
续自动测量
以上即是我对可吸入颗粒物检测常用的 4 种自动监测仪器性能和特点的认识和了解。
在空气质量自动监测系统中，常用β射线检测仪监测颗粒物，其原理是根据射线衰减大小作相关性浓度测量；通过分别测量未采颗粒物滤带和采颗粒物滤带对β射线吸收程度的差异来测量空气中颗粒物量.
压电晶振法检测仪的核心部分是静电采样室，它由高压放电针、石英谐振器及电极组成。
空气中的颗粒物因高压电晕放电作用而带上负电荷，它被带有正电荷的石英振荡器电极表面吸引放电并沉积在其表面上，尘量增加使振荡频率降低，频率降低程度与尘量成正比，这就是晶振荡检测原理。
缺点是是需要定期清洗石英振荡器的电极，颗粒物采集率不稳定。
光散射型检测仪主要依据光经空气中颗粒物的侧向散射原理，具有测量速度快、适应性好及容易实现自动测量等特点。
缺点是精度不高，一般为0.01mg/m3。
目前这类仪器主要用于烟尘（污染源）的测量，受颗粒物的粒径影响大，直接检测环境空气的颗粒物浓度尚未成熟。
但也有用于公共场所测量空气颗粒物浓度的报道。
其计数式的检测仪可以测定颗粒物的大小和个数，主要用于有特殊要求的环境空气检测（如超净工作室）。
美国RP 公司生产的TEOM1400a 型检测仪是锥震微天平法检测仪的典型代表，其原理是：使用一种锥形元件震荡微天平传感器，在传感器中颗粒物收集室是一个一端卡紧，另一端可以自由摆动的中心收集室，可更换的过滤器盒装在自由摆动一端的顶尖上。
收集室以自然频率摆动，当采集的颗粒物质量变化时，自然振荡频率改变，据此
确定颗粒物的采集量。
主要特点：
1. 可直读颗粒物质量浓度（mg/m3），1分钟出结果，或根据用户需要任意设定采样时间；
2. 测量快速、准确、检测灵敏度高；
3. 设计了自校系统, 仪器性能稳定可靠；
4. 具有气幕屏蔽及洁净气自清洗功能，确保光学系统不受污染；
5. 实现了软件自动调零；
6. 具有与计算机双向通讯功能，可通过PC机进行数据处理，打印出曲线及表格；
7. 具有颗粒物浓度连续监测、定时采样以及粉尘浓度超标报警等多种功能；
主要技术指标
检测灵敏度：低灵敏度0.01mg/m3 ；高灵敏度0.001 mg/m3 ；
测定范围：低灵敏度0.01～100 mg/m3 ；高灵敏度0.001～10 mg/m3 ；
测定时间：标准时间为1分钟，设有0.1、1、2、5、10分钟及调时档（任意设定采样时间）；重复性误差：±2%；
测量精度：±10%
输出接口：PC机通讯接口（RS232）及打印机输出接口
环境温度：0℃～40℃（储存温度－20℃～60℃）。
