基于51单片机的串口通信课程设计
武汉理工大学《专业能力拓展训练》课程设计说明书 1 1 仿真软件简介 1.1 protues简介 Proteus软件是英国Labcenter electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。它是目前最好的仿真单片机及外围器件的工具。。是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。在编译方面，它也支持IAR、Keil和MPLAB等多种编译器。其大致使用流程如下： （1）打开软件，进入操作界面。
图1.1 protues操作界面 武汉理工大学《专业能力拓展训练》课程设计说明书
2 （2）选择所需的元器件，并记得保存文件。
图1.2 选择器件界面 （3）选择好元器件后，用导线将原件连接好。此次试验中由于要添加程序，因此还有将编译号的程序找到，添加到单片机中。
图1.3 选择HEX文件 武汉理工大学《专业能力拓展训练》课程设计说明书
3 （4）调试电路，直至无错误，实现全部功能。
图1.4 正确结果消息界面 1.2 keil简介
Keil C51软件提供丰富的库函数和功能强大的集成开发调试工具，全Windows界面。另外重要的一点，只要看一下编译后生成的汇编代码，就详细介绍Keil C51开发系统各部分功能和使用。 Keil C51单片机软件开发系统的整体结构 C51工具包的整体结构，uVision与Ishell分别是C51 for Windows和for Dos的集成开发环境(IDE)，可以完成编辑、编译、连接、调试、仿真等整个开发流程。开发人员可用IDE本身或其它编辑器编辑C或汇编源文件。然后分别由C51及C51编译器编译生成目标文件(.OBJ)。目标文件可由LIB51创建生成库文件，也可以与库文件一起经L51连接定位生成绝对目标文件(.ABS)。ABS文件由OH51转换成标准的Hex文件，以供调试器dScope51或tScope51使用进行源代码级调试，也可由仿真器使用直接对目标板进行调试，也可以直接写入程序存贮器如EPROM中。 使用独立的Keil仿真器时，注意事项 ： 武汉理工大学《专业能力拓展训练》课程设计说明书 4 * 仿真器标配11.0592MHz的晶振，但用户可以在仿真器上的晶振插孔中换插其他频率的晶振。 * 仿真器上的复位按钮只复位仿真芯片，不复位目标系统。 * 仿真芯片的31脚（/EA）已接至高电平，所以仿真时只能使用片内ROM，不能使用片外ROM；但仿真器外引插针中的31脚并不与仿真芯片的31脚相连，故该仿真器仍可插入到扩展有外部ROM（其CPU的/EA引脚接至低电平）的目标系统中使用。 优点： Keil C51生成的目标代码效率非常之高，多数语句生成的汇编代码很紧凑，容易理解。在开发大型软件时更能体现高级语言的优势。 与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。用过汇编语言后再使用C来开发，体会更加深刻。 Keil C51软件提供丰富的库函数和功能强大的集成开发调试工具，全Windows界面。
图1.5 KEIL操作界面 武汉理工大学《专业能力拓展训练》课程设计说明书
5 2 方案分析与确定
2.1 方案分析 本次题目要求完成基于串口通信的单片机实验和C语言开发，为此会使用到单片机的串口通信模块，由所学知识，我们可以根据串口通信流程，完成此次课程设计。在软件仿真部分，我们设定的目标是完成单片机向PC机的通信，在实物调试运行时进行了拓展，包过单片机与PC机双向通信，PC机向单片机发送内容的显示以及字符个数的统计。 首先应掌握串行口的发送过程串行口的发送过程由指令MOV SBUF，A启动，即CPU由一条写发送缓冲器的指令把数据（字符）写入串行口的发送缓冲器SBUF（发）中，再由硬件电路自动在字符的始、末加上起始位（低电平）、停止位（高电平）及其它控制位（如奇偶位等），然后在移位脉冲SHIFT的控制下，低位在前，高位在后，从TXD端（方式0除外）一位位地向外发送。 串行口的接收与否受制于允许接收位REN的状态，当REN被软件置“1”后，允许接收器接收。接收端RXD一位位地接收数据，直到收到一个完整的字符数据后，控制电路进行最后一次移位，自动去掉启始位，使接收中断标志RI置“1”，并向CPU申请中断。CPU响应中断，用一条指令（MOV A，SBUF）把接收缓冲器SBUF（收）的内容读入累加器。TI和RI是由硬件置位的，但需要用软件复位。 武汉理工大学《专业能力拓展训练》课程设计说明书
6 2.2设计流程图
N Y N Y
N N
Y Y
图2.1 查询发送流程图 图2.2 查询接收流程图
开始 设定串行通信方式 发送数据
TI=1? 清TI 数据发送完？ 结束
开始 T1初始化，并启动 设定通信方式 RI=1?
接收数据 清RI 数据发送完？
结束
T1初始化，并启动 武汉理工大学《专业能力拓展训练》课程设计说明书
7 3 程序设计
3.1 LCD1602部分程序设计 根据LCD1602的工作原理，得到以下代码： void lcd_delay(uchar ms) /*LCD1602 延时*/ { uchar j; while(ms--){ for(j=0;j<250;j++) {;} } } void lcd_busy_wait() /*LCD1602 忙等待*/ { lcd_rs_port = 0; lcd_rw_port = 1; lcd_en_port = 1; lcd_data_port = 0xff; while (lcd_data_port&0x80); lcd_en_port = 0; } void lcd_command_write(uchar command) /*LCD1602 命令字写入*/ { lcd_busy_wait(); lcd_rs_port = 0; lcd_rw_port = 0; lcd_en_port = 0; lcd_data_port = command; 武汉理工大学《专业能力拓展训练》课程设计说明书 8 lcd_en_port = 1; lcd_en_port = 0; } void lcd_system_reset() /*LCD1602 初始化*/ { lcd_delay(20); lcd_command_write(0x38); lcd_delay(100); lcd_command_write(0x38); lcd_delay(50); lcd_command_write(0x38); lcd_delay(10); lcd_command_write(0x08); lcd_command_write(0x01); lcd_command_write(0x06); lcd_command_write(0x0c); } void lcd_char_write(uchar x_pos,y_pos,lcd_dat) /*LCD1602 字符写入*/ { x_pos &= 0x0f; /* X位置范围 0~15 */ y_pos &= 0x01; /* Y位置范围 0~ 1 */ if(y_pos==1) x_pos += 0x40; x_pos += 0x80; lcd_command_write(x_pos); lcd_busy_wait(); lcd_rs_port = 1; lcd_rw_port = 0; lcd_en_port = 0; lcd_data_port = lcd_dat; 武汉理工大学《专业能力拓展训练》课程设计说明书 9 lcd_en_port = 1; lcd_en_port = 0; }
3.2 设计总程序 经过编写并且调试无误后得到以下代码： /****************************************************************
程序名称: 电脑端发送一串数据，单片机接收，并将数据发送回电脑端 ,数据送到LCD1602上面显示。 说明：使用本程序必须把波特率设置为波特300，串口COM号设置为USB上的COM号，其他的默认 *****************************************************************/
#include #include #define uint unsigned int #define uchar unsigned char
sbit wela=P3^6; sbit dula=P3^6;
sbit lcd_rs_port = P1^7; /*定义LCD控制端口*/ sbit lcd_rw_port = P1^6; /*定义LCD控制端口*/ sbit lcd_en_port = P2^4; /*定义LCD控制端口*/ #define lcd_data_port P0 /*定义LCD控制端口*/
sbit sled_en_port = P3^6; /*定义数码管数据锁存器控制端口*/ sbit led_en_port = P2^5; /*定义发光二极管数据锁存器控制端口*/ sbit ds1302_en_port = P2^2; /*定义时钟的选片脚*/

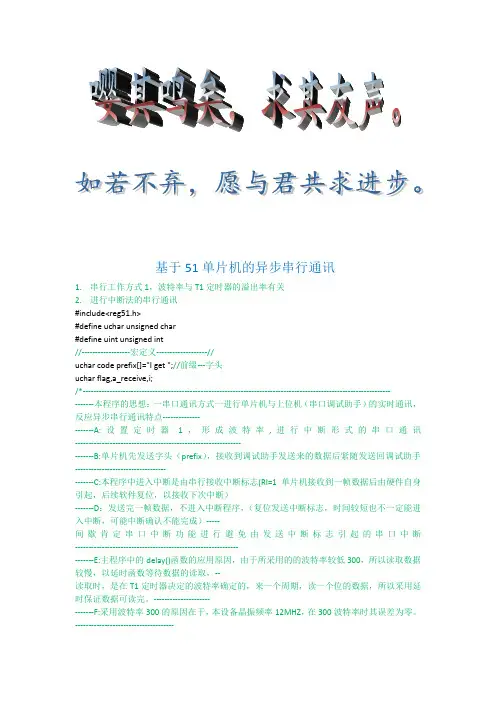

基于51单片机异步串行通信程序
init_s_break();
while(1)
{
if(flag==1)
{
ES=0;
for (i=0;i<6;i++)
{
SBUF=prefix[i];
delay();
while(!TI)TI=0;
}
SBUF=a_receive;
delay();
while(!TI)TI=0;
//-------------------------------------------------------------------------------------------------------------------*/
void init_timer1()
{
TMOD=0X20;
TH1=TL1=0X98;
TR1=1;
}
//---------------定时器设置----------------------------------------//
void init_serial()
{
REN=1;//------允许串行接收------------//
SM0=0;//------工作方式一--------------//
-------G:在上位机中发送字符时，只能发送一个字节的数据，其原因在于，在中断程序中仅进行了一次读的操作，即只读到一个字节
的数据---------------------------------------------------------------------------------------------------------------
SM1=1;//-------------------------------//
单片机串口通信设计方案
单片机串口通信设计方案
一、硬件设计
1.选择串口通信芯片：单片机通常会集成UART串口，因此可以直接
使用单片机自带的串口；如果需要拓展多个串口通信，可以选择对应的芯片，如常用的MAX232芯片。
3.选择通信线缆和接口：通信线缆主要有串口线缆和USB转串口线缆
两种，根据实际需要选择合适的线缆，并与单片机的串口进行连接。
二、软件设计
1.串口初始化设置：在单片机的程序中，需要对串口进行初始化设置，包括波特率、数据位、停止位、校验位等的设置。
2. 数据发送与接收：单片机通过串口发送数据到外部设备，或从外
部设备接收数据，可以利用单片机的串口发送和接收函数实现数据的传输，如使用C语言中的printf和scanf函数。
3.建立通信协议：在通信过程中，为了保证数据的正确传输，可以设
计一套通信协议，包括定义数据包的格式、帧头和帧尾的标识等，以便于
数据的解析和处理。
4.错误处理：在通信过程中，可能会遇到噪声、丢包等问题，因此需
要设置错误处理机制，如重传或重新发送等，以保证数据的可靠性。
5.中断处理：单片机可以通过串口中断来实现异步通信，当有数据接
收时，触发中断，从而及时处理接收到的数据，提高系统的响应速度。
总结：
单片机串口通信的设计方案主要包括硬件设计和软件设计两个方面。
硬件设计主要涉及串口芯片的选择、通信波特率的确定以及通信线缆和接口的选择。
软件设计方面包括串口的初始化设置、数据的发送与接收、通信协议的建立、错误处理和中断处理。
通过合理的设计方案，可以实现单片机与外部设备之间的数据交互，提高系统的功能和性能。
51单片机的串口通信程序
单片机串口通信程序#include <reg52.h>#include<intrins.h>#include <stdio.h>#include <math.h>#define uchar unsigned char#define uint unsigned intsbit Key1 = P2^3;sbit Key2 = P2^2;sbit Key3 = P2^1;sbit Key4 = P2^0;sbit BELL = P3^6;sbit CONNECT = P3^7;unsigned int Key1_flag = 0;unsigned int Key2_flag = 0;unsigned int Key3_flag = 0;unsigned int Key4_flag = 0;unsigned char b;unsigned char code Num[21]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x40,0x79,0x24,0x30,0x19,0x12,0x 02,0x78,0x00,0x10,0x89};unsigned char code Disdigit[4] = {0x7F,0xBF,0xDF,0xEF};unsigned char Disbuf[4];void delayms(uint t){uint i;while(t--){/* 对于11.0592M时钟，约延时1ms */for (i=0;i<125;i++){}}}//-----------------------------------------------------void SendData(uchar Dat){uchar i=0;SBUF = Dat;while (1){if(TI){TI=0;break;}}}void ScanKey(){if(Key1 == 0){delayms(100);if(Key1 == 0){Key1_flag = 1;Key2_flag = 0;Key3_flag = 0;Key4_flag = 0;Key1 = 1;}else;}if(Key2 == 0){delayms(100);if(Key2 == 0){Key2_flag = 1;Key1_flag = 0;Key3_flag = 0;Key4_flag = 0;Key2 = 1;}else;}if(Key3 == 0){delayms(50);if(Key3 == 0){Key3_flag = 1;Key1_flag = 0;Key2_flag = 0;Key4_flag = 0;Key3 = 1;}else;}if(Key4 == 0){delayms(50);if(Key4 == 0){Key4_flag = 1;Key1_flag = 0;Key2_flag = 0;Key3_flag = 0;Key4 = 1;}else;}else;}void KeyProc(){if(Key1_flag){TR1 = 1;SendData(0x55);Key1_flag = 0;}else if(Key2_flag){TR1 = 1;SendData(0x11);Key2_flag = 0;}else if(Key3_flag){P1=0xff;BELL = 0; CONNECT = 1;Key3_flag = 0;}else if(Key4_flag){CONNECT = 0;BELL = 1;Key4_flag = 0;}else;}void Initdisplay(void){Disbuf[0] = 1;Disbuf[1] = 2;Disbuf[2] = 3;Disbuf[3] = 4;}void Display() //显示{unsigned int i = 0;unsigned int temp,count;temp = Disdigit[count];P2 =temp;temp = Disbuf[count];temp = Num[temp];P0 =temp;count++;if (count==4)count=0;}void time0() interrupt 1 using 2 {Display();TH0 = (65535 - 2000)/256;TL0 = (65535 - 2000)%256;}void main(){Initdisplay();TMOD = 0x21;TH0 = (65535 - 2000)/256;TL0 = (65535 - 2000)%256;TR0 = 1;ET0 = 1;TH1 = 0xFD; //11.0592MTL1 = 0xFD;PCON&=0x80;TR1 = 1;ET1 = 1;SCON = 0x40; //串口方式REN = 1;PT1 = 0;PT0 = 1;EA = 1;while(1){ScanKey();KeyProc();if(RI){Disbuf[0] = 0;Disbuf[1] = 20;Disbuf[2] = SBUF>>4;Disbuf[3] = SBUF&0x0f;RI = 0;}else;}}。

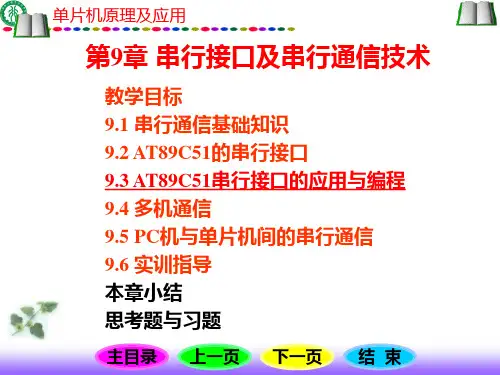

51单片机串口通信
单片机原理及应用
在逻辑上，SBUF只有一个，它既表示发送寄 存器，又表示接收寄存器，具有同一个单元地址 99H。但在物理结构上，则有两个完全独立的 SBUF，一个是发送缓冲寄存器SBUF，另一个是 接收缓冲寄存器SBUF。如果CPU写SBUF，数据 就会被送入发送寄存器准备发送；如果CPU读 SBUF，则读入的数据一定来自接收缓冲器。即 CPU对SBUF的读写，实际上是分别访问上述两 个不同的寄存器。
主目录 上一页 下一页 结 束
单片机原理及应用
2. 串行控制寄存器SCON 串行控制寄存器SCON用于设置串行口的工作
方式、监视串行口的工作状态、控制发送与接收 的状态等。它是一个既可以字节寻址又可以位寻 址的8位特殊功能寄存器。其格式如图9.9所示。
主目录 上一页 下一页 结 束
单片机原理及应用
主目录 上一页 下一页 结 束
单片机原理及应用
(1)SM0 SM1：串行口工作方式选择位。其状态 组合所对应的工作方式如表9-1所示。
SM0 SM1 00
01
10
11
表9-1 串行口工作方式
工作方式
功 能说 明
0 1 2 3 主目录
同步移位寄存器输入/输出，波特率固定 为fosc/12
10位异步收发，波特率可变(T1溢出率/n， n=32或16)
主目录 上一页 下一页 结 束
单片机原理及应用
(2) 数据位： 在起始位之后，发送端发出(或接收端接收)的是
数据位，数据的位数没有严格的限制，5～8位均 可。由低位到高位逐位传送。
(3) 奇偶校验位： 数据位发送完(接收完)之后，可发送一位用来检
验数据在传送过程中是否出错的奇偶校验位。奇 偶校验是收发双方预先约定好的有限差错检验方 式之一。有时也可不用奇偶校验。
51单片机串口通信程序
51单片机串口通信程序51单片机是我国自主研发的一款微控制器，在国内广泛应用于各种电子设备中。
在很多应用场景中，需要通过串口进行通信，以实现数据传输。
本文将介绍51单片机串口通信程序的编写方法。
一、串口介绍串口是一种通信接口，用于在电子设备之间传输数据。
其主要特点是一条通信线路同时只能传输一位数据，因此称为串口。
串口和并口属于不同的通信接口标准。
串口的优点是具有通信距离远、传输速率快、可靠性高等优点，因此广泛应用于各种场合中。
串口有两种工作模式：同步模式和异步模式。
在实际应用中，异步串口通信更为常见。
二、异步串口通信原理在异步串口通信中，数据的传输是通过发送端和接收端的时钟信号不同步实现的。
在发送数据时，发送端会发出一个起始位，接下来是数据位，最后是一个或多个停止位。
在接收端，当检测到起始位时，开始接收数据。
根据通信协议，在接收完数据位后，接收端会判断是否正确，然后再结束本次通信。
1. 硬件连接在51单片机和电脑之间进行串口通信，需要用到串口转USB线。
将串口转USB线的TxD接口与51单片机的P3.1接口相连，RxD接口与P3.0接口相连。
此外，需要一个5V的电源供给51单片机。
2. 准备工作在编写程序之前，需要进行一些准备工作：（1）将P3口设为外部中断P3口的最低2位是外部中断的2个输入端，需要将它们设为中断输入。
EA=1;EX0=1;（2）设置波特率串口通信需要设置波特率。
常见的波特率有9600、19200、38400等。
对应的波特率常数为0xFD、0xFA、0xF4等。
TH1=0xFD;//波特率9600（3）使能串口中断在发送和接收数据时，会不断产生中断，需要将中断使能。
ES=1;//允许串口中断3. 编写程序（1）发送数据void SendData(unsigned char SendBuff[],unsigned int ULength){unsigned int i;for(i=0;i<ULength;i++){SBUF=SendBuff[i];//发送数据while(TI==0); //等待，直到发送完成TI=0;}}（2）接收数据（3）主函数TMOD|=0x20;//定时器1工作方式2TH1=0xFD;//波特率9600TR1=1;//打开定时器1SCON=0x50;//串口方式1,8位数据,无校验,1停止位EA=1;//开总中断ES=1;//开串口中断while(1){SendData(pSendData,4);//发送数据 RecvData(pRecvData,4);//接收数据if(pRecvData[0]=='K'){P0=0x01;//点亮LED}else{P0=0x00;//关闭LED}}}四、总结。
基于单片机的串口通信模块设计
基于单片机的串口通信模块设计
一、背景
基于单片机的串口通信模块是现在最常用的通信技术之一、它是一种常见的无线传输技术，利用串口通信模块可以快速传输大量的信息，减少数据传输时间。
串行技术的性能有很大的提高，不仅仅可传输单个字符，还可以传输字符串，实现点对点的串口通信。
二、基本原理
串口通信模块基于单片机的设计，是一种总线式的数据传输方式，通过共享的串口数据线来进行通信，可以实现多设备之间的快速数据传输。
串口模块通常是模拟的，它对接收到的信号进行解码，然后将数据放入的串行总线上，并将其发送到目标设备。
控制对象在接收到数据后，控制板会将所有的控制信号装入串口总线中，最后将开关量的控制信号转换为目标设备的控制信号，实现了两设备之间的通信。
三、串口模块的设计
1.串口通信模块的设计首先需要选择合适的单片机，单片机要求数据传输率足够高，同时有足够的外设接口，能够满足多种应用场景的需求。
2.电路设计要求尽量不要增加多余的外设，并且考虑到硬件可靠性，如电源电路要采用高效率的电源设计，数据线的板载电感要求周围有足够的空间；串口数据线要求可靠性高，考虑到信号的丢失。
项目5 基于c51单片机的“串行通信”模块
项目5基于C51单片机的“串行通信”模块1．任务任务一：应用通用异步收发器（UART）实现串行通信；任务二：应用通用I/O口“模拟串口”实现串行通信；2．要求（1）能够在串口调试工具窗口中正确显示轮式教育机器人的状态信息；（2）能够实现轮式教育机器人与PC机的全双工串行通信；5.1 功能描述本案例模块的主要内容是：利用单片机的通用异步收发器（UART）或通用I/O口“模拟串口”实现点对点的双机通信，使轮式教育机器人能够与PC机（上位机）进行异步通信，在PC 机上显示轮式教育机器人的状态信息，通过该项目的学习与实践,可以让读者获得如下知识和技能：掌握单片机通用异步收发器（UART）的基本原理和应用方法；掌握超点对点的异步通信协议和通用I/O口“模拟串口”编程应用技能；5.2 必备知识5.2.1 串口通信协议简介通信协议是对数据传送方式的规定，包括数据格式定义和数据位定义等，通信双方必须遵守统一的通信协议，串行通信协议包括同步协议和异步协议两种，本章只介绍异步串行通信协议和异步串行协议规定的数据传送格式。
1）起始位：通信线上没有数据被传送时处于逻辑1状态，当发送设备要发送一个字符数据时，首先发出一个逻辑0信号，这个逻辑低电平就是起始位。
起始位通过通信线传向接收设备，接收设备检测到这个逻辑低电平后，就开始准备接收数据位信号。
起始位起的作用就设备同步，通信双方必须在传送数据位前协调同步。
2）数据位当接收设备收到起始位后，紧接着就会收到数据位。
数据位的位数可以是5、6、7或8位，.IBM-PC中经常采用7位或者8位数据传送，80C51串行口采用8位或9位数据传送。
这些数据位被接受到移位寄存器中，构成传送数据字符。
在字符数据传送过程中，数据位从最低有效位开始发送，依次顺序在接受设备中被转换为并行数据。
3）奇偶校验位数据位发送完之后，可以发送奇偶校验位。
奇偶校验用于有限差错检测，通过双方须约定一致的奇偶校验方式。
51单片机串口收发设计
51单片机串口收发设计单片机（Microcontroller）是一种包含微处理器、存储器和输入/输出电路等功能于一个单个的集成电路芯片中的计算机系统。
它广泛应用于各种电子设备和嵌入式系统中。
串口（Serial Port）是一种通过串行通信方式传输数据的接口，通过向串口发送数据，可以与其他设备进行通信。
本文将介绍如何在51单片机中设计串口收发功能。
该设计可以实现单片机与其他设备之间的通信，包括发送数据和接收数据。
一、硬件设计1.串口芯片选择：首先，我们需要选择一个合适的串口芯片。
常见的串口芯片有MAX232、MAX485等。
这些芯片可以将单片机的电平转换为标准的串口电平，以便与其他设备进行通信。
2.连接方式：将串口芯片的发送端（Tx）连接到单片机的接收端（RX），将串口芯片的接收端（Rx）连接到单片机的发送端（TX）。
此外，还需要将单片机的地线（GND）连接到串口芯片的地线（GND）。
二、软件设计1.初始化串口：在程序开始时，需要初始化单片机的串口功能。
这可以通过配置相关的寄存器来实现。
具体的步骤包括设置波特率、数据位数、停止位数、校验位等。
2.发送数据：要发送数据，可以通过将数据写入单片机的发送缓冲区来实现。
当发送缓冲区为空时，可以将数据发送出去。
3.接收数据：要接收数据，可以通过读取单片机的接收缓冲区来实现。
当接收缓冲区非空时，可以读取数据。
4.中断服务程序：为了实现串口接收的实时性，可以使用中断机制。
当接收缓冲区非空时，触发中断，并执行中断服务程序。
在中断服务程序中，可以读取接收缓冲区的数据，并进行相应的处理。
三、代码示例下面是一个51单片机串口收发的简单示例代码：```#include <reg51.h>void UART_Init// 设置波特率为9600bpsTMOD=0x20;SCON=0x50;TH1=0xFD;TL1=0xFD;TR1=1;void UART_Send(unsigned char data)SBUF = data;while (!TI); //等待发送完成TI=0;unsigned char UART_Receivewhile (!RI); //等待接收完成RI=0;return SBUF;void mainUART_Init(;//发送数据UART_Send('H');UART_Send('e');UART_Send('l');UART_Send('l');UART_Send('o');//接收数据unsigned char data = UART_Receive(;```以上是一个简单的51单片机串口收发的设计。
51单片机串口间通信设计与分析
摘要在要监控的范围较大或监控点数较多的情况下，就需要把监控工作分散进行，而把监控结果集中管理。
这就是所谓的分布式监控。
而分布式监控比较常用的一种通信方式就是主从式通信了。
本文介绍了一个单片机做主机，两个单片机做从机的小型主从式总线通信系统的设计与实现。
系统不仅实现了主从机之间的通信，而且实现了从机之间的通信。
本文以主从式通信系统的分析与设计为主线，首先了解串行通信理论的有关概念，由此引出了多台设备间的串行通信模式，并提出了一个按总线方式将多个RS-232的发送端并联的可行方案。
同时也介绍了单片机之间的串行通信设计。
主从式通信的程序由两部分组成，一部分是主机的串行通信程序，别一部分是从机的串行通信程序。
因此要设计一个协议管理主从机之间的通信。
通信协议的设计主要解决了以下几个问题：1.对于主从式通信系统的设计通过通信协议进行管理，可以对主从机之间的通信进行规范化管理，使整个系统不会陷入混乱通信之中。
2.设计了主机向从机发送通信方式的命令格式，从机向主机发送反馈命令的格式，以及通讯握手和发送/接收的具体处理流程关键字：主从式；多机通信；RS-232串行数据通信目录摘要 (1)1 绪论 (4)1.1本课题选取的目的及意义 (4)1.2 目前国内外本课题研究状况 (5)1.3 本文的主要工作 (7)2串行通信理论的有关概念 (9)2.1 通信 (9)2.2 通信参数 (10)2.3工作模式 (12)2.4 同步通信与异步通信 (13)3 几种常用串行总线协议及方案选取 (14)3.1 IIC总线传输协议 (14)3.2 SPI总线传输协议 (17)3.3 串口通信传输协议 (20)3.3.1 80C51单片机的串行口的结构 (20)3.3.2 80C51串行口的控制寄存器 (21)3.3.3 80C51单片机串行口的工作方式 (23)3.4 方案选取 (26)4 主从通信系统设计 (27)4.1 硬件原理图设计 (27)4.2 软件的编写 (28)5主从式总线通信系统仿真 (32)6 论文总结 (34)致谢 (35)参考文献 (36)1 绪论为了提高系统管理的先进性和安全性，计算机工业自动控制和检测系统越来越多地采用集总分散系统。
基于51单片机串行通信的无线发射极和接收机设计
基于51单片机串行通信的无线发射极和接收机设计1.1 课题的目的、背景和意义最近几年来，由于无线接入技术需求日益增大，以及数据交换业务〔如因特网、电子邮件、数据文件传输等〕不断增加，无线通信和无线网络均出现出指数增加的趋势。
有力的推动力无线通信向高速通信方向进展。
然而，工业、农业、车载电子系统、家用网络、医疗传感器和伺服执行机构等无线通信还未涉足或者刚刚涉足的领域，这些领域对数据吞吐量的要求专门低，功率消耗也比现有标准提供的功率消耗低。
此外，为了促使简单方便的，能够随意使用的无线装置大量涌现，需要在以后个人活动空间内布置大量的无线接入点，因而低廉的价格将起到关键作用。
为降低元件的价格，以便这些装置批量生产，因此进展了一个关于这种网络的标准方案。
Zigbee确实是在这一标准下一种新兴的短距离、低功耗、低数据传输的无线网络技术，它是一种介于无线标记技术和蓝牙之间的技术方案。
关于这种短距离、低功耗、低数据传输无线技术，它不仅在工业、农业、军事、环境、医疗等传统领域有着庞大的应用价值，以后应用中还能够涉及人类日常生活和社会生产活动的所有领域。
由于各方面的制约，这种技术的大规模商业应用还有待时日，但差不多显示出了专门的应用价值，相信随着相关技术的进展和推进，一定会得到更广泛应用。
1.2国内外无线技术相关现状及Zigbee现状无线通信从固定方式进展为移动方式，移动通信进展至今大约经历了五个时期：第一时期为20年代初至50年代初，要紧用于舰船及军有，采纳短波频及电子管技术，至该时期末期显现才显现150MHVHF单工汽车公用移动系统MTS。
第二时期为50年代到60年代，现在频段扩展至UHF450MHZ器件技术已向半导体过渡，大多为移动环境的专用系统，并解决了移动与公用的接续问题。
第三时期为70年代初至80年代初频段扩展至800MHZ，美国Bell研究所提出蜂窝系统概念并于70年代末进行了AMPS试验。
第四时期为80年代初至90年代中，为第二代数字移动通信兴起与大进展时期，并逐步向个通信业务方向迈进，现在显现D-AMPS、TACS、ETACS、GSM\DCS、cdmaone、PDC、ＰＨＳ、DECT、PACS、PCS、等各类系统与业务运行。
