配电室通风换气次数
新风换气次数
1.房间换气次数参考值
换气次数=房间送风量/房间体积，单位：次/小时。
一、1.舒适性空调房间，换气次数不宜小于5次/小时，高大的房间除外。
2.工艺性空调房间，换气次数不宜小于下表（表Ⅰ）数值。
二、6级及6级以下的乱流洁净室是通过稀释作用控制室内洁净度的，当室内热湿负荷不大时，室内洁净度是通过换气次数来保证的。
我国现行规范对6级及6级以下的洁净室规定了如（表Ⅱ）的换气次数设计范围。
一般新风携带的尘粒和室内发尘量是洁净室的两大尘源，实际工程中新风携带尘粒与洁净室周围环境及新风量有关，室内发尘量则与室内使用情况有关，后者根据洁净室用途变化范围较大。
（表Ⅱ）所列的换气次数并未牵涉到这两个因素，在实际洁净室设计中，换气次数的选取是与上述这两个因素有关的，在设计中要根据具体情况选取合适的换气次数。
理论换气次数
按照不均匀分布理论，对于乱流洁净值室有：
式中——按不均匀分布理论计算的换气次数，；
——不均匀系数，顶送风形式可按下表（表Ⅲ）选取；
——室内发尘量，；
——室内发尘浓度，一般取洁净度允许浓度的1/2～1/3，；
——送风发尘浓度，。
不均匀系数值（表Ⅲ）
三、房间送风量=房间体积×换气次数。
变配电通风计算
变压器功率 N kV.A 1600 变压器发热量Qs Qs kW 24.32 空气比热 c KJ/(kg·k) 1.01 室外通风计算温度 tw ℃ 28 室内设计温度 tn ℃ 35
使用说明： 1：本计算表格是参照《全国民用建筑工程设计技术措施》2009版 编制而成。 2：计算过程所用到的基本公式包括： 变压器发热量 Q=(1-η 1)*η 2*η 1*Φ *W η 1—变压器效率，一般取0.98 η 2—变压器负荷率，一般取0.7~0.8 Φ —变压器功率因素，一般取0.9~0.95 W—变压器功率（KV.A） 3.表格中， 需要强电专业提资 查手册《空气调节设计手册》第二版 P4—P19页，得出设计城市夏季通风温度 变配电室排风温度宜≤40℃，具体数值根据强电专业要求 此项用于校核设计，一般资料不全时，变配电室换气次数为8次/h
计算
通风量 Gs m3/h 10320 170 6 10.1 机房面积 m2 层高 m 折合换气次数 次/h
19页，得出设计城市夏季通风温度 强电专业要求

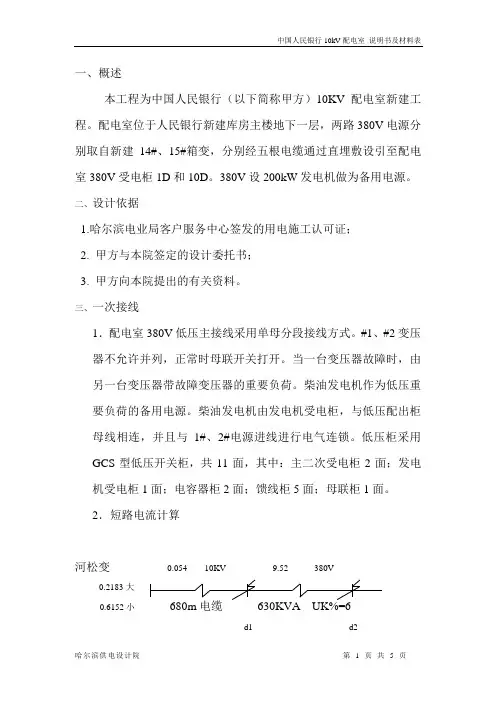

配电室说明书材料表
一、概述本工程为中国人民银行（以下简称甲方）10KV配电室新建工程。
配电室位于人民银行新建库房主楼地下一层，两路380V电源分别取自新建14#、15#箱变，分别经五根电缆通过直埋敷设引至配电室380V受电柜1D和10D。
380V设200kW发电机做为备用电源。
二、设计依据1.哈尔滨电业局客户服务中心签发的用电施工认可证；2. 甲方与本院签定的设计委托书；3. 甲方向本院提出的有关资料。
三、一次接线1．配电室380V低压主接线采用单母分段接线方式。
#1、#2变压器不允许并列，正常时母联开关打开。
当一台变压器故障时，由另一台变压器带故障变压器的重要负荷。
柴油发电机作为低压重要负荷的备用电源。
柴油发电机由发电机受电柜，与低压配出柜母线相连，并且与1#、2#电源进线进行电气连锁。
低压柜采用GCS型低压开关柜，共11面，其中：主二次受电柜2面；发电机受电柜1面；电容器柜2面；馈线柜5面；母联柜1面。
2．短路电流计算河松变0.054 10KV9.52 380V0.2183大0.6152小680m电缆630KVA UK%=6d1 d2短路电流计算表四、接地装置由于配电室位于主体建筑之内。
配电室接地网与大楼主接地网相连，满足配电室接地电阻R〈4欧姆的要求。
电气施工前，应对接地装置进行实测，若接地电阻不够，应补设接地体，配电室的工作与保护接地均应与主接地网连接，并焊接牢固。
所有卷线设备均应两点直接接地。
五、照明配电室内设独立照明系统，照明电源取自配电室低压配出的备用回路。
六、暖通专业技术提资1、设备间内的散热器宜采用光面排管，管道为焊接，且不应有法兰、螺纹连接和阀门。
3、低压配电室内宜设置事故排烟装置，每小时通风换气次数不小于6次。
4、发电机室应设置机械通风系统进行通风散热。
5、低压室考虑设置通风换气以满足卫生要求。
6、根据国家有关规范要求，禁止与本配电室无关的管道穿过设备间。
配电室的采暖通风及消防在满足配电室要求的基础上，由甲方统一安排设计。
干货整理：通风换气次数知识点汇总
干货整理：通风换气次数知识点汇总一、锅炉房燃油或燃气锅炉房应设置自然通风或机械通风设施。
燃气锅炉房应选用防爆型的事故排风机。
当采用机械通风时，机械通风设施应设置导除静电的接地装置，通风量应符合下列规定：1.燃油锅炉房的正常通风量应按换气次数不少于3次/h确定，事故排风量应按换气次数不少于6次/h确定；2.燃气锅炉房的正常通风量应按换气次数不少于6次/h确定，事故排风量应按换气次数不少于12次/h确定。
二、气体灭火系统1.二氧化碳灭火系统：不具备自然通风条件的储存容器内，应设机械排风装置，排风口距储存容器地面高度不宜大于0.5m，排出口应该直接通向室外，正常排风量宜按换气次数不小于4次/h确定，事故排风量应按换气次数不小于8次/h确定。
2.灭火后的防护区应通风换气，地下防护区和无窗或设固定窗扇的地上防护区，应设置机械排风装置，排风口宜设在防护区的下部并应直通室外。
通信机房、电子计算机房等场所的通风换气次数应不少于5次/h。
三、消防水泵房消防水泵房的通风宜按6次/h设计。
四、办公建筑复印室、打印室、垃圾间、清洁间等应设机械通风设施，换气次数可取4次/h-6次/h。
五、燃煤电厂1.当集中控制室、电子设备间等房间不具备自然排烟条件时，应设置火灾后的机械排风系统，排风量应按房间换气次数不少于6次/h确定。
2.配备全淹没气体灭火系统房间的通风、空调系统应设置灭火后机械通风装置，排风口宜设在防护区的下部并应直通室外，通风换气次数不应少于6次/h。
3.油断路器室应设置事故排风系统，通风量应按换气次数不少于12次/h 确定。
六、燃机电厂燃机电厂调压站应设置换气次数不少于12次/h的事故通风系统。
干货整理：通风换气次数知识点汇总
干货整理：通风换气次数知识点汇总今天我们一起学习通风换气次数相关的知识点。
一、锅炉房燃油或燃气锅炉房应设置自然通风或机械通风设施。
燃气锅炉房应选用防爆型的事故排风机。
当采用机械通风时，机械通风设施应设置导除静电的接地装置，通风量应符合下列规定：1.燃油锅炉房的正常通风量应按换气次数不少于3次/h确定，事故排风量应按换气次数不少于6次/h确定；2.燃气锅炉房的正常通风量应按换气次数不少于6次/h确定，事故排风量应按换气次数不少于12次/h确定。
二、气体灭火系统1.二氧化碳灭火系统：不具备自然通风条件的储存容器内，应设机械排风装置，排风口距储存容器地面高度不宜大于0.5m，排出口应该直接通向室外，正常排风量宜按换气次数不小于4次/h确定，事故排风量应按换气次数不小于8次/h确定。
2.灭火后的防护区应通风换气，地下防护区和无窗或设固定窗扇的地上防护区，应设置机械排风装置，排风口宜设在防护区的下部并应直通室外。
通信机房、电子计算机房等场所的通风换气次数应不少于5次/h。
三、消防水泵房消防水泵房的通风宜按6次/h设计。
四、办公建筑复印室、打印室、垃圾间、清洁间等应设机械通风设施，换气次数可取4次/h-6次/h。
五、燃煤电厂1.当集中控制室、电子设备间等房间不具备自然排烟条件时，应设置火灾后的机械排风系统，排风量应按房间换气次数不少于6次/h确定。
2.配备全淹没气体灭火系统房间的通风、空调系统应设置灭火后机械通风装置，排风口宜设在防护区的下部并应直通室外，通风换气次数不应少于6次/h。
3.油断路器室应设置事故排风系统，通风量应按换气次数不少于12次/h确定。
六、燃机电厂燃机电厂调压站应设置换气次数不少于12次/h的事故通风系统。
不同场所新风换气标准1367
不同场所新风换气标准
随着整体居住环境质量下降，呼吸新鲜健康的空气越来越难，我们不得不借助新风系统来改善室内空气质量。
根据不同的居住环境，新风的需求量不同，新风换气次数会根据具体环境和生活习惯取值，下面为大家介绍新风换气次数计算方法，以及不同建筑环境下新风量标准。
新风换气次数计算实例：
某计算机房面积S=60（m2），净高h=3（米），人员n=10(人)
1. 若按每人所需新风量计算，则新风量Q1=n.q=10*70=700(m3/h)。
（取每人所需新风量q=70(m3/h)）；
2.若按房间新风换气次数计算，取房间新风换气次数p=5(次/h),则新风量Q2=q.n=5*60*3=900(m3/h)。
由于Q2>Q1，故取Q2作为设备选型的依据。
空调环境不同类型建筑新风量标准
二、不同场合换气频率要求
选型时还应遵循以下原则
1 住宅、办公建筑其新风不小于30m3/h.人。
综合考虑换气次数和最少新风量两个因素，取两者计算最大值新风量作为选型依据。
2 体育场馆、大会议厅、影院等，可根据上座率结合换气次数确定新风量选型。
3 对于大型商场可以按中央空调系统总送风量的30%确定新风量进行选型。
4 工厂、车间等有毒、有害物散发场所，按稀释浓度所需风量确定新风量，结合换气次数进行选型。
感谢您使用本店文档您的满意是我们的永恒的追求！（本句可删）
------------------------------------------------------------------------------------------------------------
1 / 1doc格式可编辑。
通风换气次数标准
通风换气次数标准随着城市化进程的加快和人们生活水平的提高，人们对室内环境的要求也越来越高。
为了保证室内空气的质量，通风换气成为了一个不可忽视的问题。
通风换气次数标准是指在一定时间内，室内空气需要进行多少次通风换气，才能保证空气质量达到标准。
通风换气的重要性室内空气质量直接影响人们的健康，而通风换气是保证室内空气质量的重要手段。
室内空气中含有大量的有害物质，如二氧化碳、甲醛、苯等，这些有害物质会对人们的健康产生危害。
如果室内空气质量较差，人们容易出现头晕、乏力、嗜睡等症状，严重的还可能导致呼吸系统疾病的发生。
因此，通风换气对于保护人们的健康至关重要。
通风换气次数标准通风换气次数标准是指在一定时间内，室内空气需要进行多少次通风换气，才能保证空气质量达到标准。
通风换气次数标准的制定需要考虑以下几个方面：1.人员密度人员密度是指单位面积内的人员数量，人员密度越大，室内空气中的二氧化碳含量就越高，通风换气次数也就越多。
一般来说，人员密度在10人/平方米以下的场所，通风换气次数可以控制在每小时2-3次；人员密度在10-20人/平方米的场所，通风换气次数可以控制在每小时3-4次；人员密度在20人/平方米以上的场所，通风换气次数可以控制在每小时4-5次。
2.室内污染源室内空气中的污染源包括人体呼吸、燃烧产生的气体、家具、装修材料等。
不同的污染源对通风换气次数的要求也不同。
例如，燃气灶烧饭时需要通风换气2-3次，卫生间需要通风换气6-8次，装修后的新房需要通风换气10-15次。
3.室内外温差室内外温差越大，通风换气次数也就越多。
在冬季，室内外温差较大，通风换气次数可以控制在每小时3-4次；在夏季，室内外温差较小，通风换气次数可以控制在每小时2-3次。
4.室内空气质量室内空气质量越差，通风换气次数也就越多。
如果室内空气中的污染物含量较高，通风换气次数可以控制在每小时6-8次。
总体来说，通风换气次数标准需要根据实际情况进行制定，以保证室内空气质量达到标准。
110kV城市地下变电站通风设计
110kV城市地下变电站通风设计作者：李树保来源：《科学与财富》2013年第11期摘要：在近年各地城市的建设发展中，城市地下变电站是必然要出现的。
本文主要介绍地下变电站通风及防排烟设计。
关键词：地下变电站通风防排烟1.工作概况在近年各地城市的建设发展中，城市地下变电站是必然要出现的。
拟建的110kV变电站按终端变设计，终期共安装3台63MVA主变压器，由于地下变电站发生火灾时难于扑救，主变采用SF6气体变压器。
2.通风系统1）变压器室考虑自然进风，机械排风的通风方式。
根据厂家资料，1台63MVA干式SF6气体变压器每小时的显热量Q=240kW，按变压器室温度不超过40°C考虑。
通风量计算：风机选择：每台主变配置消防低噪声柜式离心风机箱2台，风量：40611m3/h，全压：488Pa，噪声62dB（A），电压：380V，电机功率：15kW。
变频电机，变频控制，负荷等级：一级。
耐高温280℃ 0.5h。
2）电缆夹层考虑自然进风，机械排风的通风方式。
电缆夹层面积：604.7m2电缆夹层体积：2176.92m3换气次数要求：大于10次/h通风量：21769.2 m3/h风机选择：风机选型详见电缆夹层机械排烟部分，风机采用双速风机。
3）配电装置室通风配电室考虑自然进风，机械排风的通风方式。
配电室体积：2079m3换气次数要求：大于10次/h通风量：20790m3/h风机选择：风机选型详见配电装置室机械排烟部分，风机采用双速风机。
4）GIS室通风GIS室考虑自然进风，机械排风的通风方式。
GIS室面积：132m2GIS室体积：1584m3换气次数要求：大于10次/h，SF6大于4/h通风量：15840 m3/h，SF6通风量：6336m3/h，采用混流风机，NO8A号风机，排风量10027m3/h，风压301Pa，功率2.2kW，共3台。
5）接地变装置室通风接地变装置室考虑自然进风，机械排风的通风方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电室通风换气次数
1. 引言
配电室通风换气次数是指配电室内空气的更新频率，通过定期更换室内空气，可以有效地改善配电室的空气质量，保障人员的健康与安全。
本文将从以下几个方面进行详细介绍：配电室通风换气的重要性、通风换气的原理、合理设置通风系统、计算通风换气次数的方法以及常见问题与解决方法。
2. 配电室通风换气的重要性
在配电室内，由于设备运行产生的热量和有害物质的排放，会导致空气中浓度过高，从而影响工作人员的健康和安全。
保持良好的通风换气是非常重要的。
2.1 提供新鲜空气
通过通风换气可以将新鲜空气引入配电室内，有效地降低有害物质浓度，提供良好的工作环境。
新鲜空气中富含较高水平的氧气，有助于提高人员工作效率和注意力。
2.2 排除有害物质
配电室内可能存在有害物质，如二氧化碳、甲醛等。
通过通风换气可以将这些有害物质排出室外，减少人员对其的接触，保护人员的健康。
2.3 降低温度
配电室内设备运行产生的热量会导致温度升高，影响工作人员的舒适度和工作效率。
通过通风换气可以有效地降低温度，改善工作环境。
3. 通风换气的原理
通风换气是通过外部空气进入配电室，将室内污浊空气排出室外，实现空气循环更新的过程。
以下是常见的通风换气方式：
3.1 自然通风
自然通风是指利用自然气流进行通风换气。
通过设置合理的进、出风口位置和方向，利用自然潮汐效应和气流差异来实现空气交换。
自然通风具有成本低、操作简单等优点，但受限于外界环境条件和季节变化。
3.2 强制通风
强制通风是指通过机械设备（如风扇、排风机等）来强制驱动空气流动，实现通风换气。
强制通风能够快速有效地改善室内空气质量，但需要消耗一定的能源。
4. 合理设置通风系统
为了实现良好的通风换气效果，需要合理设置通风系统。
以下是一些重要的设置原则和建议：
4.1 进出风口位置
进、出风口的位置应合理选择，保证新鲜空气能够充分进入配电室，并且污浊空气能够顺利排出。
进、出风口之间应保持一定距离，避免短路效应。
4.2 风速控制
通风过程中的风速对于空气交换效果至关重要。
过高的风速可能导致不适感和噪音问题，过低的风速则无法达到有效的空气交换效果。
需要根据实际情况进行合理控制。
4.3 气流方向
配电室内部设备布置不同，有时需要考虑特定的气流方向。
在某些情况下，需要将新鲜空气引入设备冷却区域，以提高设备的散热效果。
5. 计算通风换气次数的方法
为了合理安排通风换气次数，需要进行相应的计算。
以下是常用的两种计算方法：
5.1 室内空气质量指标法
根据室内空气质量指标，如二氧化碳浓度、甲醛浓度等，确定通风换气次数。
根据相关标准和规定，设置相应的阈值，并通过监测仪器定期检测室内空气质量。
5.2 时间法
根据配电室使用时间和设备运行情况，确定通风换气次数。
一般情况下，每小时进行一次通风换气是较为常见和合理的设置。
6. 常见问题与解决方法
在实际使用中，可能会遇到一些常见问题。
以下是一些常见问题及其解决方法：
6.1 噪音问题
由于强制通风需要使用机械设备，可能会产生噪音。
可以采用隔音材料对设备进行隔离或选择低噪音设备来解决噪音问题。
6.2 能耗问题
强制通风需要消耗一定的能源，可能会增加能耗。
可以通过优化通风系统设计、改进设备效率等方式来降低能耗。
6.3 温度控制问题
通风换气过程中，可能会导致温度下降或上升。
可以通过合理控制通风时长和风速，以及配合空调系统进行温度控制。
7. 结论
配电室通风换气次数对于保障人员健康和安全非常重要。
合理设置通风系统、计算适当的通风换气次数，并解决常见问题，可以有效改善配电室的工作环境。
通过以上措施的实施，我们能够为工作人员提供一个安全、舒适的工作环境，提高工作效率和生产质量。
