(新版)人教版九年级物理单元测试：第十七章+单元测试题(含答案)(精选)
第十七章 单元测试题 一、选择题（每小题3分，共24分） 1．下列能源中哪一种不属于化石能源 （ ） A．核能 B．天然气 C．石油 D．煤 2．下面说法正确的是 （ ） A．太阳总有一天会“停止燃烧”，太阳能属于不可再生能源 B．煤可以从煤矿中源源不断挖出，属于可再生能源 C．核能是现在最理想的绿色、环保的可再生能源 D．水能、风能都是可再生能源 3．下列装置中不是直接利用太阳能的是 （ ） A．电冰箱 B．太阳灶 C．光电池 D．太阳能热水器 4．随着科技发展，人们对原子核的结构认识不断地深入，核能的开发和利用越来越受到关注。下面有关核能的说法，正确的是 （ ） A．核能是原子核发生分裂时放出的能量 B．利用核能发电是开发新能源的惟一途径 C．原子弹和现在的核电站都是利用的核裂变 D．利用核聚变发电会比核裂变产生更多的污染 5．现在的大型舰艇及航空母舰常以核反应堆作动力，这是因为（ ） A．核聚变提供了巨大的能量 B．核裂变提供了巨大的能量 C．核反应堆比化石燃料更安全 D．核反应堆比化石燃料更经济 6．关于能量的转化，下面说法正确的是 （ ） A．随着科技的进步，豆子生长过程的顺序可以颠倒，能量转化的方向同样可以控制 B．能量转移和能量转化是有方向性的 C．内能可以由自动地由低温物体转移到高温物体 D．目前人类可以利用火山爆发释放的能量来发电 7．建设节约型社会，节约能源、保护环境是当代公民的责任。下列有关做法中正确的是（ ） A．将生活污水直接排入江河 B．将旧电池丢弃到池塘 C．养成及时关掉水龙头的习惯 D．放学后教室内日光灯彻夜通明 8．原子弹和核电站在利用核能上的根本区别是 （ ） A．原子弹利用的是核裂变，核电站利用的是核聚变 B．原子弹利用的是核聚变，核电站利用的是核裂变 C．原子弹对裂变的链式反应不加控制，核电站对裂变的链式反应加以控制 D．原子弹对聚变的链式反应加以控制，核电站对聚变的链式反应不加控制 二、填空题（每空2分，共28分） 9．现在很多城市推广使用太阳能，提倡民用住宅使用太阳能热水器及照明系统。在不久的将来人们还有望用在全天使用“不花钱”热水，居民也不用再为小区的公共照明付电费了。则该系统所采用的能源属于________（选填“可再生”或“不可再生）能源；该系统的突出优点是（写出一条即可）_________________。 10．家庭中常常使用电饭锅、液化气罐、太阳能热水器，其中电饭锅所消耗的能源是____能，它是_______（填“可再生能源”或“不可再生能源”）。从节约能源和环保的角度看，在上述生活用具所消耗的能源中，提倡使用_______能。 11．获取核能有两条途径──重核的裂变和轻核的聚变．如图1所示，甲图属于核_____变；乙图属于核_____变。 12．核裂变是指用______轰击_____的原子核，使其变成两个较轻的原子核，同时释放出巨大的能量。 13．汽车在水泥地面上紧急刹车时，会在路面上留下轮胎与地面摩擦的黑色擦痕，并伴有“青烟”产生。在这一过程中，汽车的_______能转化为车轮和地面的_______能。这些能量_______（选填“能”或“不能”）用来再次开动汽车。这表明了____________________________。 14．近些年来，有些农村地区存在大量焚烧农作物秸秆现象，这种做法不仅污染环境，还常引发火灾，是应当禁止的行为。根据所学知识可知，农作物秸秆燃烧时，其主要生成物除了粉尘、一氧化碳外、还有__________。因此大量焚烧秸秆增加了温室气体的排放，危害环境．另外，秸秆燃烧时其化学能转化为_______能，白白损失掉了。 三、实验探究题（15小题8分，16小题10分，共18分） 15．有下列能源，请你对它们进行分类，并写出你的依据：a．煤 b．石油 c．天然气 d．风能 e．太阳能 f．地热能 g．核能 h．电能 i．木炭 第一类包括________________________________________________； 其特征是___________________________________。 第二类包括_________________________________________________； 其特征是______________________________________。 16．为了有效地利用太阳能，某研究性小组对“吸收太阳能与表面颜色之间的关系”进行了实验探究：在黑色塑料袋和白色透明塑料袋内装有相同质量的水，插入温度计后系好，放在阳光下曝晒，每隔相同的时间，读出温度计的示数，数据记录如下表所示：
塑料袋 水的质量m/kg 温度t0/℃ 温度t1/℃ 温度t2/℃ 温度t3/℃ ……
黑色 1.0 15.0 22.3 27.8 31.5 …… 白色透明 1.0 15.0 16.5 17.8 19.0 …… （1）学习小组的同学对实验数据进行了分析，得出的结论是：__________________。 （2）他们在实验中使两袋水质量和初温都相同，这种科学研究方法是____________。 （3）由以上研究可知，太阳能热水器的集热管表面颜色应涂成_____色。 （4）在一个晴天，盲人来到集市打算买一个白色陶罐。卖罐人开玩笑地给了他一个黑色的陶罐，却被盲人识破了。请问盲人是怎么辨别陶罐的颜色的？ 四、阅读理解题（8分） 17．请仔细阅读下文，并回答文后问题． 垃圾发电 填埋是目前全球垃圾处理的主要方式，传统的垃圾处理方式是将垃圾集中填埋，让其自行发酵。在发酵过程中会产生二氧化碳和甲烷等废气，易造成常规污染，还可能带来温室效应，甚至有爆炸的危险。 福州市红庙岭垃圾填埋气发电厂将垃圾填埋后，采用科学方法使其发酵，并把产生的填埋气收集起来用于发电。因此，垃圾填埋气和太阳能、风能一样，是一种可再生能源，不仅解决了垃圾填埋场安全和污染问题，也可产生显著的经济效益，同时减少温室气体的排放。 目前，我市垃圾填埋气发电厂和前期投产的垃圾焚烧发电厂的年总发电量大约可供4万个年用电量为2800千瓦时的家庭使用。 （1）传统的垃圾填埋处理方法的缺陷有：________________等。 （2）将填埋气收集起来用于发电，是将这些垃圾的化学能最终转化为_______能。垃圾填埋气是一种_______能源。 （3）请谈谈你在节能减耗、环境保护方而做了哪些实事?（写出一点） 五、综合题（18小题10分，19小题12分，共22分） 18．由于光照而产生电压的现象叫光伏效应。单晶硅太阳能电池就是根据光伏效应设计的。 （1）太阳能电池把太阳能转化为_____能，并以______能的形式储存起来，以备使用。 （2）已知某一单片单晶硅太阳能电池产生的电压为0.6V，用它给电阻为6Ω的用电器供电，电流是多少？ （3）若在正常太阳光照射下，太阳能电池的光电转换效率可达25％，则每秒钟照射到该单片单晶硅太阳能电池上的太阳光的能量至少是多少？ 19．荆门市是国家循环经济试点市，目前正在沙洋建设全国最大的秸秆气化发电厂。电厂建成后每年可消化秸秆13万吨，发电9×107kW·h。同时电厂所产生的灰渣将生成肥料返还农民，焦油用于精细化工，实现“农业——工业——农业”循环。 （1）从能源的分类来看，秸秆属于____________（选填“可再生”或“不可再生）能源；利用秸秆发电，其实是把储存在秸秆内的_______能转化为_____能。 （2）若秸秆电厂正常工作时，每小时可发电2.5×105 kW·h，按每户居民每天使用5只20W的节能灯、1个800W的电饭锅、1台100W的电视机计算，该发电厂同时可供多少户居民正常用电？ （3）与同等规模的火电厂相比，该电厂每年可减少6.4万吨二氧化碳的排放量，若火电厂煤燃烧的热利用率为20%，秸秆电厂每年可节约多少吨标准煤？（标准煤的热值按3.6×107J/kg计算） 参考答案： 一、选择题 1．A 2．D 3．A 4．C 5．B 6．B 7．C 8．C 二、填空题 9．可再生 环保、节能等 10．电 可再生能源 太阳 11．裂 聚 12．中子 铀 13．机械 内 不能 能量的转化和转移具有方向性 14．二氧化碳 内 三、实验探究题 15．a、b、c、d 、e、f、g 一次能源 h i二次能源（其他正确分法也可） 16．（1）黑色物质对太阳辐射的吸收能力强 （2）控制变量法 （3）黑 （4）黑色物质容易吸热，在太阳的照射下，黑色陶罐比白色陶罐吸收的太阳辐射热多，温度较高。 四、阅读理解题 17．（1）会造成常规污染（或带来温室效应，甚至产生爆炸的危险） （2）电 可再生 （3）随手关灯等 五、综合题 18．（1）电 化学 （2）通过电阻的电流 I＝ U R ＝ 0.6V 6Ω ＝0.1A （3）每秒单片单晶硅太阳能电池放出的电能 W＝UIt＝0.6V×0.1A×1s＝0.06J
则每秒钟照射到单片单晶硅太阳能电池的太阳光的能量 6×10－3J 25% ＝2.4×10－3J 19．（1）可再生 化学 电 （2）电厂发电机的功率 P＝W/t＝2.5×105 kW·h /1h＝2.5×105kW 一户居民电器总功率 P1＝0.02kW×5+0.8kW+0.1kW＝1kW 电厂可正常供电用户数n＝P/P1＝2.5×105kW/1kW＝2.5×105 （3）秸秆电厂每年可提供电能 W总＝9×107 kW·h＝9×107×3.6×106J＝3.24×1014J
每年可节约标准煤的质量 m＝3.24×1014J /（3.6×107J/kg×0.2）＝4.5×107kg＝4.5×104t
人教版九年级物理第17章《欧姆定律》单元测试题(含答案)
九年级物理第17章《欧姆定律》测试题一、选择题(本题共10小题，每小题4分，共40分)1．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中，当A、B 两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定3．教室内装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电流增大B．总电压增大C．总电阻增大D．总电压、总电流都不变4．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。
该电路中可能出现的故障是( )A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。
小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，则以下说法正确的是( )A．R1与R2串联B.电压表只测R1两端的电压C．当P向b滑动时，电压表示数不变，电流表A2示数不变D．当P向b滑动时，两个电流表的示数都变小7．如图所示，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则( )A.R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω8．甲、乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员再用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地( )A．18 km B．15 km C．12 km D．10 km9．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。

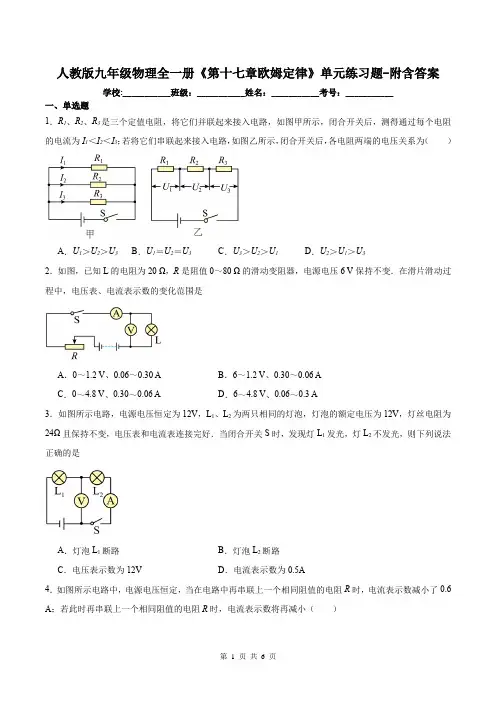

人教版九年级物理全一册《第十七章欧姆定律》单元练习题-附含答案
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-附含答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．R1、R2、R3是三个定值电阻，将它们并联起来接入电路，如图甲所示，闭合开关后，测得通过每个电阻的电流为I1＜I2＜I3；若将它们串联起来接入电路，如图乙所示，闭合开关后，各电阻两端的电压关系为（）A．U1＞U2＞U3B．U1＝U2＝U3C．U3＞U2＞U1D．U2＞U1＞U32．如图，已知L的电阻为20 Ω，R是阻值0～80 Ω的滑动变阻器，电源电压6 V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是A．0～1.2 V、0.06～0.30 A B．6～1.2 V、0.30～0.06 AC．0～4.8 V、0.30～0.06 A D．6～4.8 V、0.06～0.3 A3．如图所示电路，电源电压恒定为12V，L1、L2为两只相同的灯泡，灯泡的额定电压为12V，灯丝电阻为24Ω且保持不变，电压表和电流表连接完好．当闭合开关S时，发现灯L1发光，灯L2不发光，则下列说法正确的是A．灯泡L1断路B．灯泡L2断路C．电压表示数为12V D．电流表示数为0.5A4．如图所示电路中，电源电压恒定，当在电路中再串联上一个相同阻值的电阻R时，电流表示数减小了0.6 A；若此时再串联上一个相同阻值的电阻R时，电流表示数将再减小（）A ．0.2 AB ．0.3 AC ．0.4 AD ．0.6 A5．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R 的金属滑杆P 升降，通过电压表显示的数据来反应水位升降情况．水位最低时，滑杆P 位于R 的a 端处．L 是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断错误的是A ．当水位不变时，则电压表示数不变，指示灯亮度不变B ．当水位下降时，则电压表示数变小，指示灯变亮C ．当电压表示数变大，指示灯变暗，则表明水位上升D ．若将电压表改装成水位计，则电压表零刻度线处应该标为最高水位6．如图所示的电路中，电源电压不变，R 1为定值电阻，R 2为滑动变阻器。
人教版九年级物理全一册《第十七章 欧姆定律》单元测试卷(带答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于导体的电阻R=UI，下列说法正确的是（）A．当导体的两端的电压是0V时，导体电阻为0ΩB．导体电阻与它两端的电压成正比C．导体电阻与通过它的电流成反比D．导体电阻与它是否通电无关2．如图所示电路，电源电压不变，灯泡L标有“6V 3W”字样．当S闭合，S1、S2断开，滑片P从b端滑到中点时，电流表的示数变化了0.1A，此时电压表的示数为6V；保持滑片P的位置不变，闭合S1、S2，电流表的示数又变化了2A．忽略灯丝电阻的变化，则电源电压和定值电阻R0的阻值分别为A．8V 4ΩB．8V 16ΩC．10V 8ΩD．10V 16Ω3．如图所示，当开关S断开和闭合时，电流表示数之比是1:4，则电阻R1与R2之比是A．1：4B．3：1C．1：3D．2：34．在探究“小灯泡电功率”的实验中，设计了如图所示的电路图。
正确连接电路后，闭合开关，发现无论怎样移动滑动变阻器的滑片，电流表始终无示数，电压表有示数且接近电源电压，则电路中可能存在的故障是（）A．灯泡L短路B．灯泡L断路C．电阻R短路D．电阻R断路5．对于欧姆定律的理解，下列说法正确的是（）A．同一导体的电阻与通过它的电流成反比B．同一导体的电阻与加在它两端的电压成正比C．导体的电阻一定时，通过导体的电流与导体两端的电压成正比D．导体两端电压为零时，导体的电阻也为零6．在如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向上滑动时，下列说法正确的是()A．电流表的示数减小，电压表的示数不变B．电流表的示数减小，电压表的示数减小C．电流表的示数减小，电压表的示数增大D．电流表的示数不变，电压表的示数不变7．如图所示电路，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电压表示数变小B．电流表A1的示数变小C．灯泡变暗D．电流表A2的示数变小8．疫情防控期间，小明是班级的卫生员，负责使用红外线测温仪测量同学们的体温。

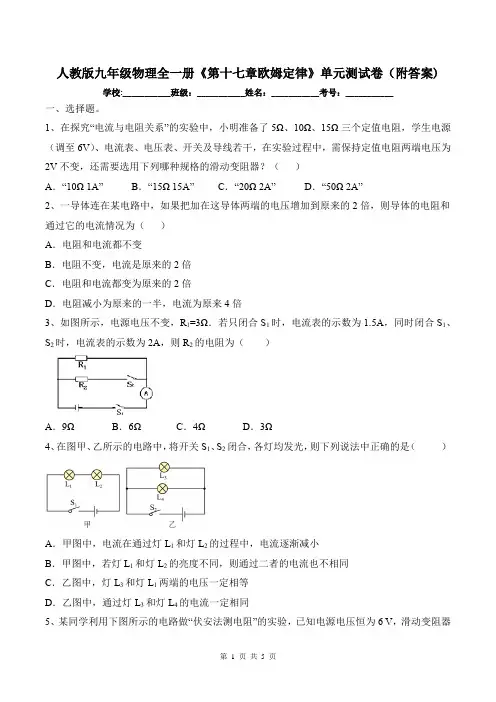

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷(附答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题。
1、在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？（）A．“10Ω 1A” B．“15Ω 15A” C．“20Ω 2A” D．“50Ω 2A”2、一导体连在某电路中，如果把加在这导体两端的电压增加到原来的2倍，则导体的电阻和通过它的电流情况为（）A．电阻和电流都不变B．电阻不变，电流是原来的2倍C．电阻和电流都变为原来的2倍D．电阻减小为原来的一半，电流为原来4倍3、如图所示，电源电压不变，R1=3Ω．若只闭合S1时，电流表的示数为1.5A，同时闭合S1、S2时，电流表的示数为2A，则R2的电阻为（）A．9ΩB．6ΩC．4ΩD．3Ω4、在图甲、乙所示的电路中，将开关S1、S2闭合，各灯均发光，则下列说法中正确的是（）A．甲图中，电流在通过灯L1和灯L2的过程中，电流逐渐减小B．甲图中，若灯L1和灯L2的亮度不同，则通过二者的电流也不相同C．乙图中，灯L3和灯L1两端的电压一定相等D．乙图中，通过灯L3和灯L4的电流一定相同5、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；②序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；③序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；④仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是A．①④B．③④C．①②④D．①③6、在测量电阻的实验中，老师要求同学们用量程为“0～3 V”的电压表，电压恒为6 V的电源，及其他符合实验要求的器材，测出标有“3.8 V”字样的小灯泡正常发光时的电阻，下图是同学们设计的实验电路图，其中合理的是（）7、下列几组电阻串联后，总电阻最小的一组是（）A．30欧和15欧B．20欧和15欧C．10欧和15欧D．5欧和15欧8、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。
人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(附答案)
人教版九年级物理全一册《第十七章欧姆定律》单元检测卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法中正确的是A．灯泡L变亮B．电压表V1的示数变大C．电流表A的示数变大D．电压表V2的示数变小2．在如图所示的电路中，电源电压不变，电键闭合当滑动变阻器向右移动过程中，电路中的A．电压表V的示数不变B．电流表A的示数变大C．电压表V示数与电流表A示数的比值变小D．电压表V示数与电流表A示数的乘积变小3．如图所示，电源电压保持不变，R1的阻值是R2的4倍，闭合开关S后，通过R1的电流为I1，通过R2的电流为I2，电路总电流为I．则下列关系正确的是（）A．I1：I2=4：1B．I1：I=1：5C．I：I2=5：1D．I1：I=4：54．如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω。
闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（）A．I1∶I2=2∶3，U1∶U2=1∶1B．I1∶I2=3∶2，U1∶U2=1∶1C．I1∶I2=1∶1，U1∶U2=2∶3D．I1∶I2=1∶1，U1∶U2=3∶25．如图所示电路，连接完成后，电流表A1与A2的指针位置相同，判断下列说法中正确的是（）A．电路中未安装开关，符合电路组成的基本要求B．电流表A的示数等于电流表A1与A2的示数之和C．电阻R2与R3的阻值之比为1∶4D．电压表测的是电阻R1、R2和R3的串联总电压6．如图所示电源电压恒定且U=12V，R1=12Ω，R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为（）A．3A 1A B．3A 3A C．5A 1A D．5A 3A7．定值电阻R1标有“10Ω，0.5A”字样，定值电阻R2标有“20Ω，1A”字样.将R1、R2连入电路中，下列说法正确的是（）A．若将R1、R2串联入电路中，通过R1、R2的电流之比为1:2B．若将R1、R2串联入电路中，电路两端允许加的最大总电压为25VC．若将R1、R2并连入电路中，电路的总电阻为30ΩD．若将R1、R2并连入电路中，干路中的最大电流为0.75A8．如图所示电路，电源电压不变，当开关S闭合，滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数不变，电压表示数变大D．电流表示数不变，电压表示数变小9．如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器的滑片p从中点滑到最右端时，下列说法不正确的是（）A．电路中的总功率变大B．电压表V1的示数变小，电压表V2的示数变大C．电压表V1示数的变化量小于电压表V2示数的变化量D．电压表V2示数的变化量与电流表A示数变化量之比不变10．在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片R向左移动时，三个电表的示数变化情况是A．A1示数变小，A2示数变小，V示数变小B．A1示数变小，A2示数变小，V示数变大C．A1示数变小，A2示数不变，V示数不变D．A1示数变大，A2示数不变，V示数不变二、填空题11．如图所示，电路中电源电压保持不变，定值电阻110ΩR = 220R =Ω。

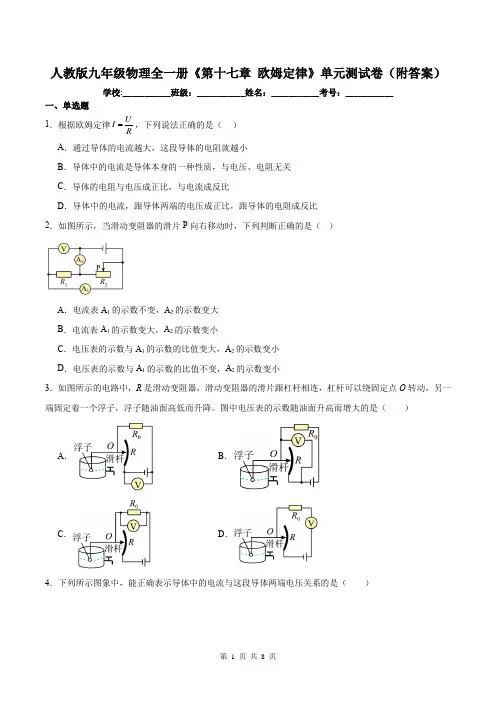

人教版九年级物理全一册《第十七章 欧姆定律》单元测试卷(附答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．根据欧姆定律UIR，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体中的电流是导体本身的一种性质，与电压、电阻无关C．导体的电阻与电压成正比，与电流成反比D．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2．如图所示，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电流表A1的示数不变，A2的示数变大B．电流表A1的示数变大，A2的示数变小C．电压表的示数与A1的示数的比值变大，A2的示数变小D．电压表的示数与A1的示数的比值不变，A2的示数变小3．如图所示的电路中，R是滑动变阻器，滑动变阻器的滑片跟杠杆相连，杠杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降。
图中电压表的示数随油面升高而增大的是（）A．B．C．D．4．下列所示图象中，能正确表示导体中的电流与这段导体两端电压关系的是（）A ．B ．C ．D ．5．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向左移动时，下列说法正确的是（ ）A ．电流表A 1示数变小，电压表V 示数变小B ．电流表A 2示数变大，电压表V 示数变大C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值增大6．如图电路中，电源电压为3V 且保持不变，10R =Ω，滑动变阻器的最大阻值'20ΩR =．当开关S 闭合后，在滑片由A 端移动到B 端的过程中，电流表示数的变化是由（ ）A ．0.3A ~0.1AB ．0A ~0.1AC ．0.1A ~0.3AD ．0.3A ~0A7．在图所示的电路中，电源电压保持不变。
当S 断开时，电流表示数为I 1；当S 闭合时，电流表示数为I 2。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图甲为小明设计的身高体重测量仪，当体验者站到台面上，能自动显示身高和体重，电路如图乙所示，电源电压保持不变，1R为压敏电阻，其阻值随压力F变化的关系如图丙所示，2R为均匀电阻丝，滑片P随身高的增加而上滑，当开关S闭合后，则下列图像中电压表、电流表示数分别随身高、体重的变化关系正确的是（）A．①①B．①①C．①①D．①①2．如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（酒精浓度越小，R2阻值越大）与定值电阻R1及一个电压表组成。
驾驶员呼出的酒精气体浓度越大，则（）A．气敏电阻R2的阻值越大，电压表的示数越大B．通过电阻R2的电流越小，电压表的示数越大C．通过电阻R1的电流越大，电压表的示数越大D．气敏电阻R2的阻值越小，电压表的示数越小3．如图所示电路，闭合开关S后，若甲、乙两表是电压表，示数之比是3①2，若将甲、乙两表都替换为电流表，并断开开关S，则甲、乙两表的示数之比为（）A．3①1B．1①1C．1①3D．3①24．某同学利用如图所甲示的电路测量小灯泡的电阻。
已知电源电压恒为4.5V不变，小灯泡标有“2.5V”字样，他记录的实验数据如乙所示。
关于该同学的实验，下列说法不合理的是（）电压/V0.5 1.0 1.5 2.0 2.5 3.0电流/A0.100.160.200.230.250.27电阻/Ω 5.0 6.37.58.710.011.1平均电阻/Ω8.1A．电路图中a是电流表，b是电压表B．小灯泡正常发光时的电阻是8.1ΩC．滑动变阻器的最大阻值至少为40ΩD．闭合开关后，滑片P向右移，小灯泡的电阻减小5．图甲是某电子秤的原理示意图，R 1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则A．R2的阻值变化范围为0~1000 ΩB．电路中电流的变化范围为0.1 A~0.6 AC．电路中电流为0.02 A时，托盘内物体的质量为600 g D．托盘内物体质量为400 g时，电流表的示数为0.01 A沿此线折叠6．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷-附答案
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷-附答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A．电压表V1示数变大，电流表示数变小B．电压表V2示数不变，电流表示数变大C．电压表V1示数和电流表示数的乘积变大D．电压表V2示数和电流表的比值不变2．在串联电路中，阻值相同的两个电阻的两端加20V电压时，通过的电流为1A，则一个电阻的阻值为（）A．20ΩB．20C．10D．10Ω3．如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（）A．电流表A1和电压表V1B．电流表A1和电压表V2C．电流表A2和电压表V1D．电流表A2和电压表V24．如图所示电路，R0为定值电阻，电源两端电压保持不变，闭合开关S后，当滑动变阻器的滑片P向右滑动的过程中，下面说法中正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数变小，电流表示数变大5．小南和小开在实验室中组装了如图甲所示电路，假设滑动变阻器阻值随长度均匀变化。
闭合开关，让滑片P从最右端开始向左滑动，测量滑片到最右端的距离x，同时观察电压表示数U、电流表示数I，记录数据并绘制图像。
图乙是U与x关系的部分图像，图丙是I与x关系的部分图像。
以下说法中正确的是（）A．滑动变阻器出现了短路故障B．电源电压为6.0V，R0的阻值为6ΩC．滑动变阻器未出故障时的最大阻值为16ΩD．若无故障，电压表的变化范围为0~6V6．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝（）A．电流强度较大B．电流强度较小C．电压较大D．电压较小7．如图，用铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度，当左端的铜环向右滑动时，下列判断正确的是（）A．电流表示数变大，电压表示数变小，灯变暗B．电流表示数变小，电压表示数变小，灯变暗C．电流表示数变小，电压表示数变大，灯变亮D．电流表示数变大，电压表示数变小，灯变亮8．酒驾是严重违反交通法规的行为，如图甲是交警用来检测酒精浓度的测试仪原理图，R为气敏电阻，其阻值R与酒精浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，则下列判断正确的是（）A．酒精浓度增大时，电压表示数变小B．酒精气浓度减小时，电流表示数变大C．酒精气浓度增大时，电路消耗的总功率变小D．酒精天然气浓度怎样变化，电压表与电流表示数的比值不变9．在“探究电流与电压的关系”实验中，采用图像法得到如图所示的I－U图像，由图可知，电阻R一定时，通过导体的电流与导体两端的电压的关系及R的阻值分别是（）A．成正比，R＝10ΩB．成正比，R＝1ΩC．成反比，R＝10ΩD．成反比，R＝1Ω10．如图所示，1R＝15Ω，2R=12Ω，滑动变阻器的总阻值为9Ω，滑片P可以在滑动变阻器上自由滑动，且接触良好．在滑片P移动的过程中，A、B之间等效电阻的最大值为A．10ΩB．8ΩC．7ΩD．9Ω二、填空题11．某导体电阻为20Ω，若通过该导体的电流为0. 3A，则该导体两端的电压为V。
人教版九年级物理第十七章《欧姆定律》单元测试(含答案)
第十七章欧姆定律一、选择题1．关于公式R=U/I，下列说法正确的是（）A．电阻与电压成正比B．对同一导体，它两端的电压与通过它的电流之比是定值C．电阻的大小与电压、电流大小有关D．电阻与电流成反比2．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确3．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（）A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法判定4．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）A．2：1B．1：2C．2：9D．9：25．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示。
如果R1、R2串联的总电阻为R，并联后的总电阻为R′．则关于R、R′的I﹣U图线所在的区域，下列说法中正确的是（）A．R1的阻值比R2大B．R在Ⅱ区域，R′在Ⅰ区域C．R在Ⅲ区域，R′在Ⅱ区域D．R在Ⅲ区域，R′在I区域6．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是（）A．1：2B．2：1C．1：3D．3：17．如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A．电路中的电流为零B．灯泡两端电压为零C．电灯的电阻为零D．电源两端的电压不为零8．如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。
则下列判断正确的是（）A．R0短路，电流表示数变大B．R1断路，电压表示数变大C．R1断路，电流表示数变大D．R0短路，电压表示数变大9．热敏电阻的阻值是随环境温度的增大而减小的。
人教版九年级物理全一册《第十七章 欧姆定律》单元检测卷(附含答案)
人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(附含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变小，电压表的示数不变C．电流表的示数变大，电压表的示数不变D．电流表的示数变小，电压表的示数变小2．如图甲所示的电路中，R0、R1是定值电阻，R2是滑动变阻器，电源电压不变，移动滑动变阻器的滑片，使其从阻值最大处移动到图甲中所示a点处，在此过程中两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中．根据以上条件可知（）A．R0的阻值为10ΩB．电源电压为6VC．滑片在a点时，滑动变阻器的阻值为15ΩD．R1的阻值为10Ω3．如图所示电路，AB两端电压保持不变．当滑动变阻器的滑片P向a端滑动的过程中，下列判断正确的是（）A．电压表示数不变，电流表示数变小B．电压表示数不变，电流表示数变大C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变大4．如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．电路中R和R0是并联的B．R0在电路中没有任何作用，可以拆除C．油位越高，电流表的示数越大D．油位越低，R两端的电压越小5．如图所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是（）A．电压表的示数减小B．电压表V与电流表A示数的比值增大C．电流表的示数增大D．电压表V与电流表A示数的比值减小6．某同学利用如图所示的电路“探究电流与电压、电阻的关系”，下列有关说法错误的是（）A ．实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B ．探究通过导体的电流与导体两端电压的关系时，可调节滑片P ，使电压表的示数产生变化C ．在探究通过导体的电流与导体电阻的关系时，当将R 由10Ω换成20Ω时，应将滑片向左移动，使电压表示数不变D ．实验中，多次测量是为了减小实验误差7．小亮利用阻值为R 0的定值电阻和一块电压表测量未知电阻R x 的阻值。
