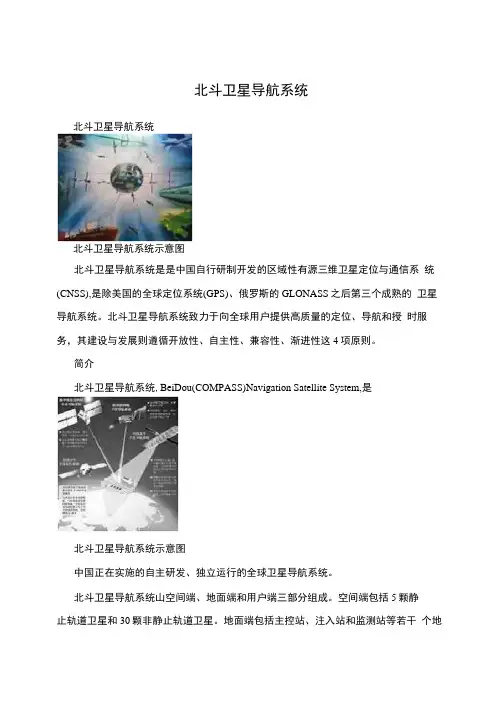

北斗卫星导航系统介绍 ppt课件
北斗卫星导航系统
北斗卫星导航系统
北斗卫星导航系统
北斗卫星导航系统示意图
北斗卫星导航系统是是中国自行研制开发的区域性有源三维卫星定位与通信系 统(CNSS),是除美国的全球定位系统(GPS)、俄罗斯的GLONASS之后第三个成熟的 卫星导航系统。北斗卫星导航系统致力于向全球用户提供高质量的定位、导航和授 时服务，其建设与发展则遵循开放性、自主性、兼容性、渐进性这4项原则。
简介
北斗卫星导航系统,BeiDou(COMPASS)Navigation Satellite System,是
北斗卫星导航系统示意图
中国正在实施的自主研发、独立运行的全球卫星导航系统。
北斗卫星导航系统山空间端、地面端和用户端三部分组成。空间端包括5颗静
止轨道卫星和30颗非静止轨道卫星。地面端包括主控站、注入站和监测站等若干 个地面站。用户端山北斗用户终端以及与美国GPS、俄罗斯“格洛纳
斯”（GLONASS）、欧洲“伽利略”（GALILEO）等其他卫星导航系统兼容的终端组成。
中国此前已成功发射四颗北斗导航试验卫星和七颗北斗导航卫星，将在系统组 网和试验基础上，逐步扩展为全球卫星导航系统。建设口标
北斗卫星导航系统建设LI标是建成独立自主、开放兼容、技术先进、稳定可靠
的覆盖全球的
北斗卫星导航系统示意图
北斗卫星导航系统，促进卫星导航产业链形成，形成完善的国家卫星导航应用 产业支撑、推广和保障体系，推动卫星导航在国民经济社会各行业的广泛应用。
目前全世界有4套卫星导航系统:中国北斗、美国GPS、俄罗斯“格洛纳斯”、 欧洲“伽利略” o
卫星导航系统是重要的空间基础设施，为人类带来了巨大的社会经济效益。中 国作为发展中国家，拥有广阔的领土和海域，高度重视卫星导航系统的建设，努力 探索和发展拥有自主知识产权的卫星导航定位系统。
2000年以来，中国已成功发射了 7颗“北斗导航试验卫星”，建成北斗导航试 验系统（第一代系统）。这个系统具备在中国及其周边地区范围内的定位、授时、报 文和,，，广域差分功能，并已在测绘、电信、水利、交通运输、渔业、勘探、森林 防火和国家安全等诸多领域逐步发挥重要作用。 中国正在建设的北斗卫星导航系统空间段山5颗静止轨道卫星和30颗非静止 轨道卫星组成，提供两种服务方式，即开放服务和授权服务（属于
北斗卫星导航系统详解.
北斗卫星导航系统包括北斗一号和北斗二号两代系统，是中国研发
的卫星导航系统。北斗一号是一个已投入使用的区域性卫星导航系 统，北斗二号则是一个正在建设中的全球卫星导航系统。北斗卫星 导航系统和美国全球定位系统、俄罗斯格洛纳斯系统、欧盟伽利略 定位系统被联合国确认为全球 4
个卫星导航系统核心供应商。 北斗一号
北斗卫星定位系统是由中国建立的区域导航定位系统。 该系统由四颗
（两颗工作卫星、 2 颗备用卫星）北斗定位卫星（北斗一号）、地面 控制中心为主的地面部份、 北斗用户终端三部分组成。 北斗定位系统 可向用户提供全天候、 二十四小时的即时定位服务， 授时精度可达数 十纳秒 （ns）的同步精度，北斗导航系统三维定位精度约几十米，授时 精度约 100ns 。美国的
GPS 三维定位精度 P 码目前己由 16m 提高 到 6m，C/A 码目前己由 25-100m 提高到 12m ，授时精度日前约
20ns 。。北斗一号导航定位卫星由中国空间技术研究院研究制造。
2008 年北京奥运会期间，它将在交通、场馆安全的定位监控方面， 和已有的
GPS 卫星定位系统一起，发挥 “双保险 ”作用。 北斗一号卫星定位系统的英文简称为 BD，在 ITU （国际电信联合 会）登记的无线电频段为 L 波段（发射）和 S 波段（接收）。
系统工作原理
“北斗一号 ”卫星定位系出用户到第一颗卫星的距离，以及用户到两 颗卫星距离之和， 从而知道用户处于一个以第一颗卫星为球心的一个 球面，和以两颗卫星为焦点的椭球面之间的交线上。 另外中心控制系 统从存储在计算机内的数字化地形图查寻到用户高程值， 又可知道用 户出于某一与地球基准椭球面平行的椭球面上。 从而中心控制系统可 最终计算出用户所在点的三维坐标， 这个坐标经加密由出站信号发送 给用户。
“北斗一号 ”的覆盖范围是北纬 5°一 55°，东经 70°一 140°之间的心 脏地区，上大下小，最宽处在北纬 35°左右。其定位精度为水平精度 100 米（1
北斗卫星的科普课件
关于北斗卫星系统的科普课件大纲：
标题：探索北斗卫星系统
Slide 1: 介绍
- 欢迎
- 课件主题：北斗卫星系统
Slide 2: 什么是北斗卫星系统？
- 介绍北斗卫星系统的基本概念
- 北斗卫星系统的起源和发展历史
Slide 3: 北斗卫星系统的组成
- 主要卫星：北斗导航卫星的分类和功能
- 地面控制段：控制和监控北斗卫星的地面设施
- 用户终端：使用北斗卫星进行导航和定位的设备
Slide 4: 北斗卫星的工作原理
- 解释北斗卫星如何定位和导航用户
- 信号传输和接收的基本原理
Slide 5: 北斗系统的应用 - 介绍北斗系统在不同领域的应用，如交通、农业、气象等
- 强调北斗系统在提高精度和效率方面的作用
Slide 6: 北斗系统的全球覆盖
- 解释北斗系统的覆盖范围和全球服务能力
- 与其他卫星导航系统（如GPS、GLONASS、伽利略）的比较
Slide 7: 北斗系统的发展前景
- 北斗卫星系统的未来发展和扩展计划
- 强调北斗系统在全球导航领域的重要性
Slide 8: 结论
- 总结北斗卫星系统的关键要点
- 鼓励学生和听众了解更多关于北斗卫星系统的信息
Slide 9: 提问和讨论
- 为学生提供提问的机会，以促进课堂讨论
Slide 10: 问题解答
- 回答学生可能提出的问题
Slide 11: 感谢 - 表示感谢听众的参与和注意力
Slide 12: 附加信息
- 提供额外的资源链接，以便学生深入学习北斗卫星系统

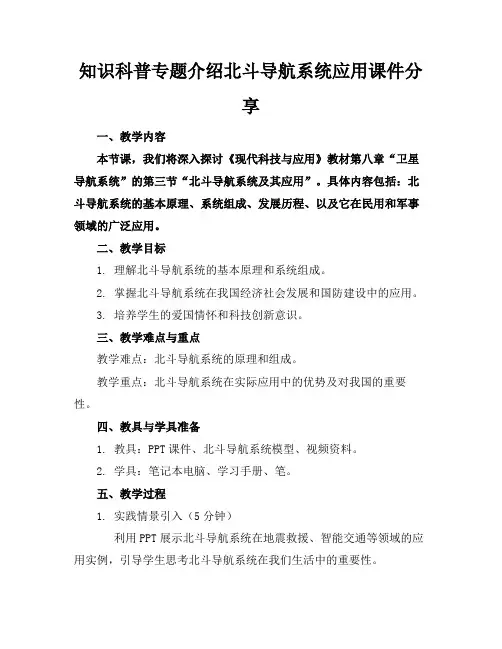

知识科普专题介绍北斗导航系统应用课件分享
知识科普专题介绍北斗导航系统应用课件分享
一、教学内容
本节课，我们将深入探讨《现代科技与应用》教材第八章“卫星导航系统”的第三节“北斗导航系统及其应用”。具体内容包括：北斗导航系统的基本原理、系统组成、发展历程、以及它在民用和军事领域的广泛应用。
二、教学目标
1. 理解北斗导航系统的基本原理和系统组成。
2. 掌握北斗导航系统在我国经济社会发展和国防建设中的应用。
3. 培养学生的爱国情怀和科技创新意识。
三、教学难点与重点
教学难点：北斗导航系统的原理和组成。
教学重点：北斗导航系统在实际应用中的优势及对我国的重要性。
四、教具与学具准备
1. 教具：PPT课件、北斗导航系统模型、视频资料。
2. 学具：笔记本电脑、学习手册、笔。
五、教学过程
1. 实践情景引入（5分钟）
利用PPT展示北斗导航系统在地震救援、智能交通等领域的应用实例，引导学生思考北斗导航系统在我们生活中的重要性。 2. 知识讲解（20分钟）
通过PPT课件，详细讲解北斗导航系统的基本原理、系统组成、发展历程等内容。
3. 例题讲解（15分钟）
选取一道具有代表性的例题，讲解北斗导航系统在实际应用中的优势。
4. 随堂练习（10分钟）
让学生结合所学知识，分析北斗导航系统在某一具体领域的应用，并进行小组讨论。
5. 小组展示（10分钟）
每个小组选派一名代表进行展示，其他同学进行评价。
六、板书设计
1. 北斗导航系统及其应用
2. 内容：
（1）北斗导航系统基本原理
（2）北斗导航系统组成
（3）北斗导航系统应用领域
（4）北斗导航系统在我国的重要性
七、作业设计
1. 作业题目：
（1）简述北斗导航系统的基本原理。
（2）举例说明北斗导航系统在民用和军事领域的应用。
（3）谈谈你对北斗导航系统未来发展方向的看法。
2. 答案： （1）北斗导航系统基本原理：利用卫星发射信号，地面接收机接收信号并计算出接收机的位置。
北斗卫星导航系统.

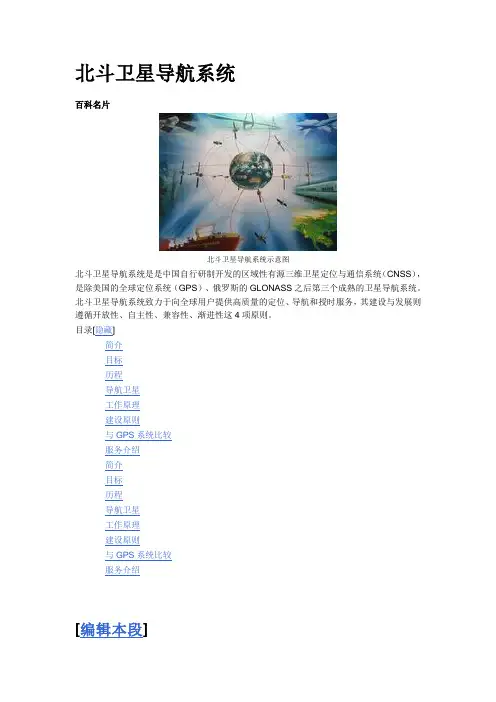

北斗卫星导航系统
百科名片
北斗卫星导航系统示意图
北斗卫星导航系统是是中国自行研制开发的区域性有源三维卫星定位与通信系统（CNSS），是除美国的全球定位系统（GPS）、俄罗斯的GLONASS之后第三个成熟的卫星导航系统。北斗卫星导航系统致力于向全球用户提供高质量的定位、导航和授时服务，其建设与发展则遵循开放性、自主性、兼容性、渐进性这4项原则。
目录[隐藏]
简介
目标
历程
导航卫星
工作原理
建设原则
与GPS系统比较
服务介绍
简介
目标
历程
导航卫星
工作原理
建设原则
与GPS系统比较
服务介绍
[编辑本段] 简介
北斗卫星导航系统﹝BeiDou（COMPASS）Navigation Satellite System﹞是
北斗卫星导航系统示意图
中国正在实施的自主研发、独立运行的全球卫星导航系统。
北斗卫星导航系统由空间端、地面端和用户端三部分组成，空间端包括5颗静止轨道卫星和30颗非静止轨道卫星，地面端包括主控站、注入站和监测站等若干个地面站，用户端由北斗用户终端以及与美国GPS、俄罗斯GLONASS、欧洲GALILEO等其他卫星导航系统兼容的终端组成。
中国此前已成功发射四颗北斗导航试验卫星和四颗北斗导航卫星，将在系统组网和试验基础上，逐步扩展为全球卫星导航系统。
[编辑本段]
目标
北斗卫星导航系统建设目标是建成独立自主、开放兼容、技术先进、稳定可靠的覆盖全球的
北斗卫星导航系统示意图
北斗卫星导航系统，促进卫星导航产业链形成，形成完善的国家卫星导航应用产业支撑、推广和保障体系，推动卫星导航在国民经济社会各行业的广泛应用。
目前全世界有4套卫星导航系统：中国北斗、美国GPS、俄罗斯“格洛纳斯”、欧洲“伽利略” 卫星导航系统是重要的空间基础设施，为人类带来了巨大的社会经济效益。中国作为发展中国家，拥有广阔的领土和海域，高度重视卫星导航系统的建设，努力探索和发展拥有自主知识产权的卫星导航定位系统。
北斗卫星系统及应用介绍
北斗卫星系统及应用介绍
北斗卫星系统是中国自主研发的全球卫星导航系统，也是世界四大卫星导航系统之一。北斗系统由卫星分布、地面导航设施和用户终端组成，旨在为全球用户提供高精度、全天候、全时空覆盖的卫星导航、定位和授时服务。
北斗卫星系统的卫星分布主要依靠一颗地球同步轨道通信卫星、五颗地球静止轨道导航卫星（即地球同步轨道卫星）和三颗中圆轨道卫星。地球同步轨道导航卫星的主要任务是提供全球广域覆盖的导航信号，中圆轨道卫星则用于提供城市准确导航信号，以满足不同用户的需求。
北斗卫星系统的地面导航设施主要包括控制指挥系统，用于监控和管理卫星系统的运行状态，保证卫星运行正常；测控系统，用于测量和维护卫星轨道，确保导航精度和稳定性；差分报告系统，提供差分修正数据，提高定位精度；数据中心，负责卫星导航数据的处理和分发。
北斗卫星系统的用户终端包括移动终端和固定终端两种类型。移动终端可以用于车辆、船舶、飞机等交通工具的导航和定位，可以支持车辆管理、智能交通等应用；固定终端可以用于土地测绘、航空航天、军事安防等领域，提供高精度的定位服务。
北斗卫星系统的应用广泛，涵盖了交通运输、灾害救援、农业、气象、测绘、电力等各个领域。在交通运输领域，北斗系统可以提供车辆定位和导航服务，帮助用户选择最优路线，提高交通运输效率；在灾害救援领域，北斗系统可以提供紧急求救功能，对于灾区救援起到重要作用；在农业领域，北斗系统可以实现精准农业，提高农作物产量和管理效率；在气象领域，北斗系统可以提供大气探测和气象数据传输服务，提高气象预报准确度；在测绘领域，北斗系统可以提供高精度的地面测量和测绘数据，支持地理信息系统建设；在电力领域，北斗系统可以提供电力设施巡检和控制服务，提高电网的运行效率。
总的来说，北斗卫星系统是中国自主研发的全球卫星导航系统，具有高精度、全天候、全时空覆盖的特点，广泛应用于交通运输、灾害救援、农业、气象、测绘、电力等各个领域，为用户提供定位、导航和授时等服务。
北斗卫星导航系统资料
北斗卫星导航系统是中国自行研制的全球卫星定位与通信系统（CNSS），是继美国的全球定位系统（GPS）和俄罗斯的GLONASS之后第三个成熟的卫星导航系统。系统由空间端、地面端和用户端三部分组成，可在全球范围内全天候、全天时为各类用户提供高精度、高可靠的定位、导航、授时服务，并兼具短报文通信能力。截止2012年5月在轨卫星12颗，已经初步具备区域导航、定位和授时能力。北斗卫星导航系统将在2020年形成全球覆盖能力。目前其定位精度优于20m，授时精度优于100ns。
系统介绍
北斗卫星导航系统﹝BeiDou（COMPASS）Navigation Satellite System﹞是中国正在实施的自主研发、独立运行的全球卫星导航系统。与美国GPS、俄罗斯格洛纳斯、欧盟伽利略系统并称全球四大卫星导航系统。
北斗卫星导航系统由空间端、地面端和用户端三部分组成。空间端包括5颗静止轨道卫星和30颗非静止轨道卫星。地面端包括主控站、注入站和监测站等若
北斗卫星导航系统示意图
干个地面站。用户端由北斗用户终端以及与美国GPS、俄罗斯“格洛纳斯”（GLONASS）、欧洲“伽利略”（GALILEO）等其他卫星导航系统兼容的终端组成。
中国此前已成功发射四颗北斗导航试验卫星和十三颗北斗导航卫星（其中，北斗-1A已经结束任务），将在系统组网和试验基础上，逐步扩展为全球卫星导航系统。
北斗卫星导航系统建设目标是建成独立自主、开放兼容、技术先进、稳定可靠覆盖全球的导航系统。
北斗卫星导航系统，促进卫星导航产业链形成，形成完善的国家卫星导航应用产业支撑、推广和保障体系，推动卫星导航在国民经济社会各行业的广泛应用。
该系统可在全球范围内全天候、全天时为各类用户提供高精度、高可靠的定位、导航、授时服务，并兼具短报文通信能力。中国以后生产定位服务设备的产商，都将会提供对GPS和北斗系统的支持，会提高定位的精确度。而北斗系统特有的短报文服务功能将收费，这个功能的实用性还有待观察。 2011年12月27日起，开始向中国及周边地区提供连续的导航定位和授时服务。
完整版)北斗卫星导航系统常识简介
完整版)北斗卫星导航系统常识简介
北斗卫星导航系统是中国自主研发的全球卫星导航系统，是继GPS和GLONASS之后第三个成熟的卫星导航系统。它由空间段、地面段和用户段三部分组成，可以在全球范围内为各类用户提供高精度、高可靠的定位、导航、授时服务和短报文通信能力。目前，北斗卫星导航系统已经初步具备区域导航、定位和授时能力，定位精度达到10米，测速精度为0.2米/秒，授时精度为10纳秒。
北斗卫星导航系统的空间段由5颗静止轨道卫星和30颗非静止轨道卫星组成，其中静止轨道卫星主要用于通讯、气象等方面。目前，北斗卫星系统已经对东南亚实现全覆盖，覆盖范围东经约70°-140°，北纬5°-55°。该系统已成功应用于测绘、电信、水利、渔业、交通运输、森林防火、减灾救灾和公共安全等诸多领域，产生了显著的经济效益和社会效益。特别是在2008年北京奥运会、汶川抗震救灾中发挥了重要作用。
北斗卫星导航系统的应用前景广阔，预计到2020年，仅北斗卫星导航市场将达到年产值4000亿元人民币，年复合增长率达到40%以上。卫星定位原理是北斗卫星导航系统的核心，它的35颗卫星在离地面2万多千米的高空上，以固定的周期环绕地球运行，使得在任意时刻，在地面上的任意一点都可以同时观测到4颗以上的卫星。
卫星定位技术利用卫星精确位置和导航信息，通过测量卫星信号的到达时间差来确定接收机的位置。利用三维坐标中的距离公式，利用3颗卫星，就可以组成3个方程式，解出观测点的位置（X,Y,Z）。为了提高精度，需要引入第4颗卫星，形成4个方程式进行求解，从而得到观测点的经纬度和高程。接收机往往可以锁住4颗以上的卫星，按卫星的星座分布分成若干组，通过算法挑选出误差最小的一组用作定位。
卫星信号的发射时间与到达接收机的时间之差称为伪距，通过测量伪距来确定用户的三维位置和接收机时钟偏差。每颗卫星上的计算机和导航信息发生器非常精确地了解其轨道位置和系统时间，而全球监测站网保持连续跟踪，确保卫星位置的精确性。为提高定位精度，采用差分定位技术，利用地面基准站进行卫星观测，与已知的基准站精确坐标进行比较，得出一修正数，并对外发布。接收机收到该修正数后，与自身的观测值进行比较，消去大部分误差，得到一个比较准确的位置。利用差分定位技术，定位精度可提高到米级。
北斗卫星导航系统 2
北斗卫星导航系统是中国正在实施的自主发展、独立运行的全球卫星导航系统。与美国的GPS，俄罗斯的格洛纳斯、欧盟的伽利略系统并称为全球四大卫星导航系统。
该系统由空间段、地面段和用户段三部分组成，空间段包括5颗静止轨道卫星和30颗非静止轨道卫星，地面段包括主控站、注入站和监测站等若干个地面站，用户段包括北斗用户终端以及与其他卫星导航系统兼容的终端。
北斗星，亘古以来，一直为人类辨识方向提供着最简便清晰的“指引”。
1994年，一个名为“北斗”的卫星导航工程在中国启动。
今年10月下旬，一颗新的北斗导航卫星即将发射升空。届时，一个导航卫星网络将构建完成，覆盖中国以及大部分亚太地区。明年上半年，北斗将正式提供服务。
到2020年，北斗卫星导航系统将拥有35颗卫星，形成覆盖全球的卫星网络。
这是中国历史上规模最大的航天工程。
北斗初上
提起卫星导航系统，很多人认为就是GPS。其实，GPS是美国“全球定位系统”（Global
Positioning System）的简称。
据统计，GPS在我国导航市场上所占份额在95%以上。在电力传输、通信、金融等领域，严重依赖GPS提供的精准时间。
北斗卫星导航系统总设计师孙家栋认为：和平时期，可以用GPS；但应对“不可控局势”， “必须未雨绸缪”，发展本国的卫星导航系统。
即便是在和平时期，美国对各国开放的精度并不一样。这意味着，美国的GPS不能满足高精确的需求。
参加了北斗项目总体设计的郭树人告诉记者，国际上卫星导航的定位是“重大空间基础设施”，就像供水供电系统一样。
限于国家的财力、技术能力和实际需求，北斗建设分“三步走”：先建立试验系统，再实施区域服务，最后建立全球网络。
2000年10月，试验系统第一个卫星被送入轨道。2003年5月，第三颗北斗卫星成功发射，这是一颗备份卫星。
这三颗卫星组成完整的试验系统。至此中国成为继美国、俄罗斯之后，世界上第三个拥有自主卫星导航系统的国家。
北斗介绍
北斗一代卫星导航系统
1、覆盖范围：北斗导航系统是覆盖中国本土的区域导航系统。覆盖范围东经约70°一140°，北纬5°一55°。GPS是覆盖全球的全天候导航系统。能够确保地球上任何地点、任何时间能同时观测到6-9颗卫星(实际上最多能观测到11颗)。
2、卫星数量和轨道特性：北斗导航系统是在地球赤道平面上设置2颗地球同步卫星颗卫星的赤道角距约60°。GPS是在6个轨道平面上设置24颗卫星，轨道赤道倾角55°，轨道面赤道角距60°。航卫星为准同步轨道，绕地球一周11小时58分。
3、定位原理：北斗导航系统是主动式双向测距二维导航。地面中心控制系统解算，供用户三维定位数据。GPS是被动式伪码单向测距三维导航。由用户设备独立解算自己三维定位数据。"北斗一号"的这种工作原理带来两个方面的问题，一是用户定位的同时失去了无线电隐蔽性，这在军事上相当不利，另一方面由于设备必须包含发射机，因此在体积、重量上、价格和功耗方面处于不利的地位。
4、定位精度：北斗导航系统三维定位精度约几十米，授时精度约100ns。GPS三维定位精度P码目前己由16m提高到6m，C/A码目前己由25-100m提高到12m，授时精度日前约20ns。
5、用户容量：北斗导航系统由于是主动双向测距的询问--应答系统，用户设备与地球同步卫星之间不仅要接收地面中心控制系统的询问信号，还要求用户设备向同步卫星发射应答信号，这样，系统的用户容量取决于用户允许的信道阻塞率、询问信号速率和用户的响应频率。因此，北斗导航系统的用户设备容量是有限的。GPS 是单向测距系统，用户设备只要接收导航卫星发出的导航电文即可进行测距定位，因此GPS的用户设备容量是无限的。
6、生存能力：和所有导航定位卫星系统一样，"北斗一号"基于中心控制系统和卫星的工作，但是"北斗一号"对中心控制系统的依赖性明显要大很多，因为定位解算在那里而不是由用户设备完成的。为了弥补这种系统易损性，GPS正在发展星际横向数据链技术，使万一主控站被毁后GPS卫星可以独立运行。而"北斗一号" 系统从原理上排除了这种可能性，一旦中心控制系统受损，系统就不能继续工作了。
