开题报告《基于逆变器下垂控制的微电网能量管理系统的研究》
太原理工大学
硕士研究生学位论文
选题计划表
2011 年 1 月 20 日
─1─ 研究生姓名 杨俊虎 专 业 电力系统及其自动化
导师姓名 韩肖清 研究方向 电力系统运行与控制
毕业论文题目 基于逆变器下垂控制的微电网能量管理系统的研究
论文类型 理论研究 应用研究 用于生产 其它
√
选题目的和意义：
微电网是一种新型的网络结构，是一组微电源、负荷、储能系统和控制装置构成的系统单元。微电网中的电源多为容量较小的分布式电源，即含有电力电子接口的小型机组，包括微型燃气轮机、燃料电池、光伏电池、小型风力发电机组以及超级电容、飞轮、蓄电池等储能装置，它们接在用户侧，具有成本低、电压低、污染低等特点。开发和延伸微电网能够促进分布式电源与可再生能源的大规模接入，实现对负荷多种能源形式的高可靠供给，是实现主动式配电网的一种有效的方式，使传统电网向智能电网过渡[1]。
微电网能量管理系统的目的是作出决策最优地利用发电产生的电和热（冷）。该决策的依据为当地设备对热量的需求、气候的情况、电价、燃料成本[2]。因此在保证微电网稳定性运行的前提下，调节发电机的输出功率，最大限度的使用可再生能源，减少燃料的消耗是微电网能量管理系统的重要任务[3]。
微电网中所安装的微电源大多数都不适合直接并网，需要经电力电子装置（DC/AC，AC/DC/AC）并网。逆变器控制是微电网运行控制的主要选择。选择与传统发电机相似的下垂特性曲线作为微型电源的控制方式，利用频率有功下垂曲线将系统不平衡的功率动态分配给机组来承担， ─2─ 保证孤网下微电网内电力供需平衡和频率的统一，具有简单可靠的特点[4]，得到了国内外学者的广泛关注，在各微电网示范项目中也被广泛采用。
频率下垂系数对微电网稳定运行有重要的影响，尤其对微电网孤岛运行稳定性的影响更大[4]。因此需要研究微电源的逆变器控制参数与微电网稳定运行之间的关系，确定逆变器运行参数的范围，设计选择逆变器运行参数的优化算法，达到最大限速的减少燃料消耗的目的。
─3─ 国内外研究动态：
近年来，对微电网技术开展研究的主要国际组织和项目包括：美国CERTS和PSERC的微电网计划、欧盟的“The Microgrids Project”、美国LBNL组织的DER-CAM计划、日本的NEDO组织和加拿大CANMET能源技术中心等。
目前世界上针对微电网的研究，还限于微电网的内部运行机制，提出的主要控制措施集中在微电网的频率和电压的调节以及电力市场机制上，而在微电网的稳定性分析、安全与自动保护措施、独立运行机制、多微电网运行机制等方面还有很多问题需要解决[5~9]。
微电网内分布式发电单元都是经过电力电子转换设备并网。电力电子设备的广泛应用使得微电网运行更加灵活多变。由于其惯性很小，使得电网更容易受扰动影响其稳定性。在微电网运行过程中，必须考虑微电网的动态特性。文献[9]在理想逆变器的假设前提下，分析了微电网孤岛运行的动态特性。假设闭环控制的逆变器输出电压、电流能够迅速、准确、充分的跟踪其参考值，对于功率小、开关频率大的逆变器是可行的，但是对于功率大、开关频率小的逆变器，忽略逆变器的动态行为，是不可行的。文献[10]对出口接入理想交流母线的逆变器进行了建模仿真，分析了微电网的稳定性，但是没有考虑逆变器间的相互影响。文献[4]建立了微电网的小信号状态空间模型，包括逆变器的低频、高频动态模型，网络动态模型，负荷动态模型，并把各子模型连接构成微电网整体模型，同时分析了模型对微电网各种运行状态的敏感性。文献[11]介绍了一种微电网孤岛运行的控制策略，证明了该种控制模式在微电网孤岛运行时的可行性，证明微电网紧急孤岛运行的安全性并证明了储能装置可以防止微电网迅速、长期的电压偏移，得出储能装置在微电网安全运行 ─4─ 过程中起关键性作用的结论。文献[3]介绍了基于下垂特性控制的微电网在孤岛运行时的能量管理系统，通过选择微电源逆变器的下垂曲线参数，优化微电网孤岛运行方式，实现微电网稳定运行和最小燃料消耗的目的。
我国对微电网的研究尚处于起步阶段，在国家科技部“863计划先进能源技术领域2007年度专题课题”中已经包括了微电网技术。目前我国诸多高校和科研院所相继开始了对微电网的研究。清华大学、中国科学院与辽宁高科技能源集团合作，在我国率先将微电网应用到实际工程中，积累了丰富的实践经验和学术成果。中国科学院电工所的研究课题“分布式能源系统微电网技术研究”获得863高技术基金的资助，天津大学的研究课题“分布式发电功能系统相关基础研究”获得了国家973计划项目的资助[1]。
微电网技术近年来在我国的到了很大的重视，关于微电网方面的论文已有很多发表。文献[12~16]对光伏发电系统、风力发电系统、微型燃气轮机、燃料电池发电系统建模，经过仿真得出不同单微电源微电网的运行特性；对故障情况下微电网系统故障恢复能力和维持电能质量能力进行仿真分析；并针对包含多种微电源的微电网进行了仿真分析。文献[14]在建模过程中考虑了PQ控制的电力电子装置对微电网的影响。文献[15]介绍了微电网中微电源与电网接口的逆变器接口模型、电压源接口模型和电流源接口模型，比较了逆变器接口模型与电流源接口模型的动态响应。文献[16]基于直流微电网的基本结构，针对多种变流器的状态空间模型，对直流微电网系统进行了建模、时域仿真和小扰动电压稳定性分析。
针对微电网的微电网的控制技术，我国学者也开展了许多工作。文献[17]研究了微电网的负荷优化分配问题，优化目标是在满足系统运行约 ─5─ 束条件下优化微电网中各微电源的出力，使系统总运行成本最小。文献[18]针对自治微电网中频率与有功需求没有直接联系的情况，结合不同微电源的特点，给出了以本地节点电压作为调节目标，实现有功、无功平衡的分布式控制的一种策略。文献[19]分析了高渗透率微网接入对大电网的安全稳定性、电能质量、调度运行等方面的影响，提出大电网应对微网接入策略的框架结构和主要研究内容。文献[20]提出一种基于负序电压正反馈的孤岛检测方法。文献[21]针对下垂法控制的微电网并联逆变器的输出电压幅值和频率的不稳定问题，提出了一种改进的自动调节下垂系数的控制法，可以有效减小微电网负荷突变等情况下母线电压幅值及频率的波动。文献[22]提出了一个基于多代理系统的微电网控制框架，建立了以上级电网代理、微电网代理、元件代理组成的3层多代理控制系统，并对其中各代理的具体功能及其协调策略进行了讨论。文献[23]介绍了一种基于多代理技术的微电网协调控制系统，提高了微电网的运行稳定性和效率。
目前国内对微电网的研究取得了一定的进展，但与欧洲、美国及日本等由研究机构、制造商和电力公司组成的庞大研究团队相比，我国在研究力量和取得的成果上仍与之存在较大差距。我国有必要进一步开展微电网关键技术的研究，促进微电网在我国的应用。
─6─ 主要内容：
微电网中电力电子设备的广泛应用使得电网运行更加灵活多变。由于其惯性很小，使得电网更容易受到扰动，影响其稳定性。因此，在对微电网运行方式进行优化的过程中，必须考虑微电网的动态特性。本课题研究“基于逆变器下垂控制的微电网能量管理系统”，寻找一种最优控制策略达到微电网内燃料消耗最少的目的，同时满足微电网稳定性的要求。
本课题研究的主要内容包括以下几个方面：
一、介绍微电网的基本概念及其国内外发展现状，并总结分析其特点和中国发展微电网的重要意义。
二、建立并分析基于逆变器控制的微电网的状态空间数学模型。包括：逆变器模型、网络模型和负荷模型。其中逆变器模型包括：功率分配控制器动态模型、逆变器出口滤波器动态模型、耦合电感动态模型、电压电流控制器动态模型等。
三、分析逆变器控制参数对微电网稳定性的影响，确定微电网稳定运行时，逆变器参数的运行范围，其中包括下垂曲线控制参数。
四、设计选择逆变器运行参数的优化算法，达到最大限度的减少燃料消耗的目的。
五、运用Matlab进行仿真分析：在Simulink模块中搭建微电网模型，在M-file中编写程序。
六、分析仿真试验运行所得的数据，提出一些提高微电网稳定性的措施。 ─7─ 实验设计方案：
1、建立基于逆变器控制的微电网的状态空间数学模型。包括：逆变器模型、网络模型和负荷模型。其中逆变器模型包括：功率分配控制器动态模型、逆变器出口滤波器动态模型、耦合电感动态模型、电压电流控制器动态模型。
2、在Matlab/Simulink模块中搭建微电网的模型，对微电网运行状态进行仿真分析，确定微电网稳定运行时，各逆变器控制参数的调节范围。
3、设计选择逆变器运行参数的优化算法，达到最大限度的减少燃料的消耗目的。
4、在Matlab/M-file中对选择逆变器运行参数的优化算法进行程序编辑，实现最大限度的减少燃料的消耗目的。
5、微电网综合仿真分析。使微电网各模型与所编程序结合仿真。
6、分析仿真实验和微电网实验室试验得出的结果，提出提高微电网稳定性的措施，使微电网能够以最优方式运行。
————————————————————————————————准备工作情况：
1、阅读大量国内外有微电网运行和控制的文献，对目前国内外微电网能量管理系统的研究状况有了一个比较全面的认识。
2、深入学习微电网的工作原理，以便后续微电网数学模型的建立。
3、深入学习有关小干扰稳定性分析的定义、研究内容及研究方法，以便微电网的小干扰稳定性分析。
4、学习Matlab软件及编程语言，为微电网仿真分析奠定基础。
─8─ 主要工作措施：
1、建立微电网模型，设计微电网优化算法。
2、运用Matlab软件进行微电网运行方式的仿真。
3、在微电网实验室进行实验室仿真。
4、仿真结果分析，提出提高微电网稳定性的措施，使微电网能够以最优方式运行。
————————————————————————————————论文进度安排：
1、2010年8月-12月学习MATLAB仿真软件、学习有关微电网和电力系统小干扰稳定性的理论知识，阅读相关文献资料，并对资料进行详细分析确定课题实施方案。
2、2011年1月-5月通过阅读的资料建立微电网各部分的数学模型，确定微电网的控制策略。
3、2011年5月-12月在MATLAB中建立微电网的仿真模型，编写程序，进行微电网仿真分析，验证微电网控制参数和控制策略的合理性，分析仿真试验的结果。
4、2012年1月-4月学位论文的编写及修改。
5、2012年5月打印论文。
————————————————————————————————预期达到研究结果：
建立并分析微电网的数学模型及微电网的控制策略，使微电网在孤岛运行时，能够维持微电网电压和频率的稳定，避免逆变器过负荷运行，当负荷发生扰动，负荷增量能合理的分配给各微电源，使微电网最优运行。并对所提出的控制策略在Matlab/Simulink实验平台进行仿真验证。
基于SOC 下垂控制的独立直流微电网协调控制策略研究
第49卷 第12期 电力系统保护与控制 Vol.49 No.12 2021年6月16日 Power System Protection and Control June 16, 2021
DOI: 10.19783/ki.pspc.200734
基于SOC下垂控制的独立直流微电网协调控制策略研究
张 良1，闫凯宏1，冷祥彪2，吕 玲1，蔡国伟1
(1.东北电力大学电气工程学院，吉林 吉林 132012；2.南方电网能源发展研究院有限责任公司，广东 广州 510670)
摘要：储能系统(ESS)作为独立直流微电网的关键组成部分，其主要由多组储能单元(ESUs)组成。针对多组ESUs荷电状态(SOC)均衡速度较慢，在SOC均衡过程中会产生母线电压偏差问题，提出一种改进SOC下垂控制策略。首先，该控制策略根据各储能单元(ESU)的充放电状态和SOC值寻找最优下垂曲线，合理分配负荷功率，减小母线电压偏差。然后通过确定主储能单元进行功率再分配，并在允许范围内动态调整下垂系数，使系统快速收敛到均衡状态，进一步减小该过程中产生的母线电压偏差。此外，考虑当ESS因满充等原因退出运行时，ESS稳压变为光伏系统稳压，光伏系统由变步长MPPT控制切换为带有前馈补偿的下垂控制，确保母线电压稳定和微电网安全运行。最后利用Matlab/Simulink搭建仿真模型，仿真结果表明所提控制策略可在保证SOC快速均衡的前提下，减小母线电压偏差，维持独立直流微电网的稳定运行。 关键词：直流微电网；协调控制；幂指数下垂控制；电压前馈补偿；荷电状态；直流母线电压
Research on coordinated control strategy of an autonomous DC microgrid based on SOC droop control
ZHANG Liang1, YAN Kaihong1, LENG Xiangbiao2, LÜ Ling1, CAI Guowei1
电网能量管理系统(EMS)备用系统的研究的开题报告
电网能量管理系统(EMS)备用系统的研究的开题报告
一、研究背景
随着电力系统的快速发展，电力系统的可靠性和稳定性越来越受到重视。实现电力系统的智能化、自动化和数字化，对电力系统EMS的备用系统提出了更高的要求，以确保电力系统能够快速应对各种异常情况，并保持系统的稳定性。
二、研究内容
本研究旨在分析电力系统EMS备用系统的现状和存在的问题，探讨如何提高备用系统的可靠性和稳定性。具体的研究内容包括：
1. 分析电力系统EMS备用系统的现状，包括备用设备的类型、数量、分布、容量等情况，并针对现有问题进行整体评估。
2. 探讨备用系统的设计原则和要求，分析备用系统在电力系统中的作用，以及备用系统的可靠性和稳定性对电力系统的影响。
3. 提出优化备用系统的技术方案，包括备用设备的选型和配置、备用电源的选择、备用系统的运行管理等。
4. 设计备用系统的实施方案，并对实施方案进行评价和优化。
三、研究意义
本研究对于提高电力系统的稳定性和可靠性具有重要意义。通过对电力系统EMS备用系统的研究，可以有效地提升备用系统的质量和效率，避免电力系统在突发情况下的故障，维护电力系统的安全稳定运行。
四、研究方法
本研究将采用文献资料法、案例分析法、数学模型法、实证研究法等综合的研究方法，对电力系统EMS备用系统的现有状况和潜在问题进行全面深入的研究，提出优化方案和实施方案。
五、研究计划
本研究计划分为五个阶段：
1、查阅文献资料，了解电力系统EMS备用系统的现状和存在问题。
2、对备用系统的设计原则和要求进行分析和探讨，并构建备用系统的数学模型。 3、深入分析备用设备的选型和配置、备用电源的选择、备用系统的运行管理等技术方案，提出优化方案。
4、制定备用系统的实施方案，并进行实施评价和优化。
5、撰写研究报告，总结研究成果并提出未来研究建议。

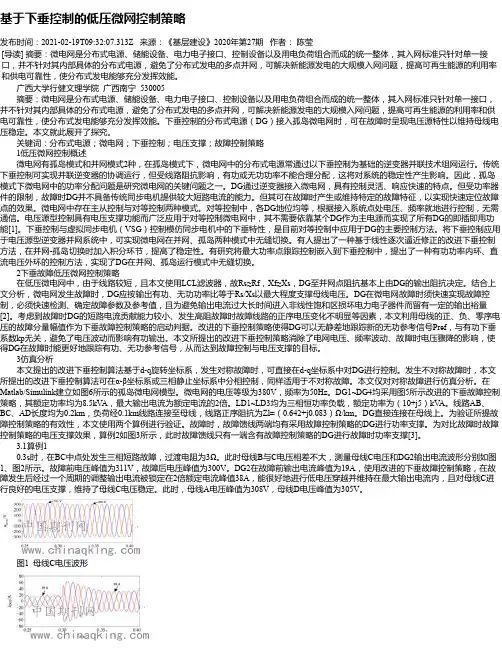

基于下垂控制的低压微网控制策略
基于下垂控制的低压微网控制策略
发布时间：2021-02-19T09:32:07.313Z 来源：《基层建设》2020年第27期 作者： 陈莹
[导读] 摘要：微电网是分布式电源、储能设备、电力电子接口、控制设备以及用电负荷组合而成的统一整体，其入网标准只针对单一接口，并不针对其内部具体的分布式电源，避免了分布式发电的多点并网，可解决新能源发电的大规模入网问题，提高可再生能源的利用率
和供电可靠性，使分布式发电能够充分发挥效能。
广西大学行健文理学院 广西南宁 530005
摘要：微电网是分布式电源、储能设备、电力电子接口、控制设备以及用电负荷组合而成的统一整体，其入网标准只针对单一接口，并不针对其内部具体的分布式电源，避免了分布式发电的多点并网，可解决新能源发电的大规模入网问题，提高可再生能源的利用率和供
电可靠性，使分布式发电能够充分发挥效能。下垂控制的分布式电源（DG）接入孤岛微电网时，可在故障时呈现电压源特性以维持母线电
压稳定。本文就此展开了探究。
关键词：分布式电源；微电网；下垂控制；电压支撑；故障控制策略
1低压微网控制概述
微电网有孤岛模式和并网模式2种，在孤岛模式下，微电网中的分布式电源常通过以下垂控制为基础的逆变器并联技术组网运行。传统下垂控制可实现并联逆变器的协调运行，但受线路阻抗影响，有功或无功功率不能合理分配，这将对系统的稳定性产生影响。因此，孤岛
模式下微电网中的功率分配问题是研究微电网的关键问题之一。DG通过逆变器接入微电网，具有控制灵活、响应快速的特点。但受功率器
件的限制，故障时DG并不具备传统同步电机提供较大短路电流的能力。但其可在故障时产生或维持特定的故障特征，以实现快速定位故障
点的效果。微电网中存在主从控制与对等控制两种模式。对等控制中，各DG地位均等，根据接入系统点处电压、频率就地进行控制，无需
通信。电压源型控制具有电压支撑功能而广泛应用于对等控制微电网中，其不需要依靠某个DG作为主电源而实现了所有DG的即插即用功
分布式电源自律控制策略与微电网能量协调管理系统研究的开题报告
分布式电源自律控制策略与微电网能量协调管理系统研究的开题报告
一、研究背景及意义
随着电力系统的发展和智能化水平的提高，分布式电源（DER）逐渐成为电力系统中不可或缺的一部分，在优化电力系统运行、提高供电质量和实现能源可持续发展等方面发挥重要作用。传统的中央化电力系统存在着能源浪费、运行效率低下、能源安全等问题，而分布式电源能有效实现能源可再生利用、提高能源效率、减少能源浪费、提高能源安全等等。因此，如何对分布式电源实现自主控制是实现电力系统可持续发展的重要因素之一。
与此同时，微电网（MG）的概念也开始被大家所熟知。微电网是一种小型电力系统，由多种不同类型的电源设备组成，如光伏发电、风力发电、蓄电池储能等，以满足用户需求为主要目的。微电网具有低碳、高效、安全等优点，正逐渐成为未来电力系统的重要组成部分。因此，如何实现微电网中分布式电源的能量协调和协同管理，是目前电力系统中待解决的一个亟待研究的问题。
二、研究内容与目标
本研究旨在针对分布式电源进行自律控制策略研究，并结合微电网的实际需求，提出相应的分布式电源能量协调管理系统。具体研究内容和目标如下：
1. 分析当前分布式电源自主控制方案，评估其优缺点，提出适合微电网的分布式电源自律控制策略。
2. 开发分布式电源能量协调管理系统，实现分布式电源间的协同管理，提高微电网中的能源利用效率。 3. 通过建立分布式电源的仿真模型，验证所提出的控制策略和能量协调管理系统的有效性。
三、研究方法
本研究首先进行分布式电源自主控制方案的优缺点评估和需求分析，然后通过文献调研和实验仿真，提出适合微电网的分布式电源自律控制策略。同时开发分布式电源能量协调管理系统，实现分布式电源间的协同管理，提高微电网中的能源利用效率。最后通过建立分布式电源的仿真模型，验证所提出的控制策略和能量协调管理系统的有效性。
四、研究预期成果
通过本研究，将能够得到分布式电源自律控制策略研究成果和微电网分布式电源能量协调管理系统。本研究的主要贡献包括：

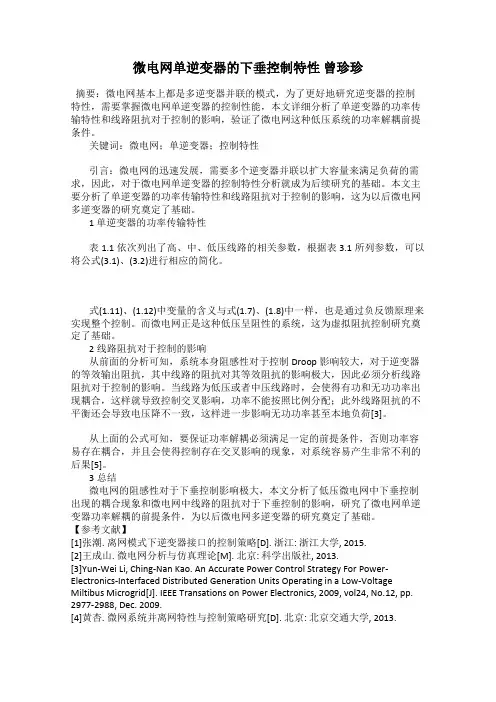

微电网单逆变器的下垂控制特性 曾珍珍
微电网单逆变器的下垂控制特性 曾珍珍
摘要：微电网基本上都是多逆变器并联的模式，为了更好地研究逆变器的控制特性，需要掌握微电网单逆变器的控制性能，本文详细分析了单逆变器的功率传输特性和线路阻抗对于控制的影响，验证了微电网这种低压系统的功率解耦前提条件。
关键词：微电网；单逆变器；控制特性
引言：微电网的迅速发展，需要多个逆变器并联以扩大容量来满足负荷的需求，因此，对于微电网单逆变器的控制特性分析就成为后续研究的基础。本文主要分析了单逆变器的功率传输特性和线路阻抗对于控制的影响，这为以后微电网多逆变器的研究奠定了基础。
1 单逆变器的功率传输特性
表1.1依次列出了高、中、低压线路的相关参数，根据表3.1所列参数，可以将公式(3.1)、(3.2)进行相应的简化。
式(1.11)、(1.12)中变量的含义与式(1.7)、(1.8)中一样，也是通过负反馈原理来实现整个控制。而微电网正是这种低压呈阻性的系统，这为虚拟阻抗控制研究奠定了基础。
2线路阻抗对于控制的影响
从前面的分析可知，系统本身阻感性对于控制Droop影响较大，对于逆变器的等效输出阻抗，其中线路的阻抗对其等效阻抗的影响极大，因此必须分析线路阻抗对于控制的影响。当线路为低压或者中压线路时，会使得有功和无功功率出现耦合，这样就导致控制交叉影响，功率不能按照比例分配；此外线路阻抗的不平衡还会导致电压降不一致，这样进一步影响无功功率甚至本地负荷[3]。
从上面的公式可知，要保证功率解耦必须满足一定的前提条件，否则功率容易存在耦合，并且会使得控制存在交叉影响的现象，对系统容易产生非常不利的后果[5]。
3总结
微电网的阻感性对于下垂控制影响极大，本文分析了低压微电网中下垂控制出现的耦合现象和微电网中线路的阻抗对于下垂控制的影响，研究了微电网单逆变器功率解耦的前提条件，为以后微电网多逆变器的研究奠定了基础。
基于改进下垂控制的微网环流抑制控制策略
基于改进下垂控制的微网环流抑制控制策略
发布时间：2021-09-07T15:08:26.970Z 来源：《中国电业》2021年第12期 作者： 周建勇,周豪奇,谢建江,黄泽飞,张迁
[导读] 经典的下垂控制策略对于低压微电网并不能直接应用。
周建勇,周豪奇,谢建江,黄泽飞,张迁
江苏科能电力工程咨询有限公司， 南京 210000
摘 要：经典的下垂控制策略对于低压微电网并不能直接应用。引入虚拟阻抗进行阻抗重塑，能够降低有功和无功功率控制的耦合度，对并联运行逆变器间的环流有一定的抑制作用；研究二次电压幅值和频率恢复控制策略，用来解决下垂控制电压和频率稳定性以及虚拟阻
抗控制引起的母线电压跌落的问题。采用改进有功功率控制环，使环流抑制效果达到最佳；最后，通过仿真分析验证该方法的正确性和可
靠性。
关键词：微网； 下垂控制； 虚拟阻抗； 环流引言
随着能源和环境问题日益突出，微网的提出有效地将分布式电源集中起来，接入交流母线。微网的多样性决定了其控制的复杂性。其中，下垂控制通过控制逆变器输出功率来调整逆变器输出电压和频率的值。这一控制方式的实现不需要通信线路作为信号载体，控制简单
方便，应而得到广泛的应用[1]。
本文通过引入虚拟阻抗，减少功率耦合度。虚拟阻抗对并联运行逆变器之间的环流和谐波有一定抑
制作用，环流仍然较大。因为虚拟阻抗控制策略在改变器件参数不一致造成的阻抗差异方面有一定优势，不能抑制线路长度差异而引起的
阻抗差异。此外，下垂控制的微源逆变器输出的电压幅值和频率受负荷变化影响较大，通过改进下垂控制稳定母线电压和提高环流抑制效
果。
1 经典的下垂控制原理
下垂控制在多个微源并联系统中应用较多[2]。以两台逆变器并联运行系统为例加以说明。图1为逆变器并联系统等效电路。
由(1)可知逆变器输出的有功功率和无功功率处于耦合状态。
在低压配电网中，线路的阻性远大于感性，近似有sinθi=θi，cosθi=1。上式可以简化为：
基于I-V下垂控制同步定频电流微电网系统的建模与分析
基于 I -V下垂控制同步定频电流微电网系统的建模与分析
摘要：全逆变电源孤岛微网对新能源有较强的接纳能力，而基于I -V下垂控制的同步定频电流微电网控制系统相较传统对等控制具备设计简单，控制效果好等优势。然而，该控制方法尚缺少完整的系统建模及稳定性分析。文章针对控制系统构建完整的状态空间模型。利用matlab/simulink搭建电路仿真模型，通过求解特征值分析控制系统中下垂系数、PI控制器参数等对系统稳定性的影响。
关键词：自主操作模式、分散控制、微电网、鲁棒控制
微电网是分布式可再生能源高效利用的有效方式，在大电网故障时能够保证当地重要负荷供电，利于提高供电可靠性。由于微网系统馈电线路阻抗比（R/X）高，有功与无功功率的强耦合特性易导致不准确的频率控制；负荷频繁变动且幅度大，易产生功角与频率稳定问题。
本文通过数学分析说明了同步定频电流控制方法在功率分配以及控制策略设计上的优势；构建状态空间模型结合广义根轨迹分析模型中各参数对特征值的影响来分析系统的稳定性，为控制系统的参数设计提供有效依据。
1研究系统
1.1 微电网结构
微电网中包括三个本地负荷和两条电压为13.8 kV的配电线段。 每个DER单位均由1.5 kV的直流电压源、电压源转换器（VSC）和串联RL滤波器所代表，并通过0.6kV / 13.8kV递增变压器在总线耦合点（PC）上与电网相连接（相应的DER单位具有相同的额定功率）。 主要公用电网由串联R和L元件后面的交流电压源表示。微电网可以根据断路器CBg的状态在并联或孤岛模式下运行。
1.2 同步定频电压控制方法 不同于传统下垂控制，同步定频电压控制方法通过电压的相角与幅值来调节各逆变电源的输出。利用GPS秒脉冲信号各逆变电源可以构建统一的旋转参考坐标系，并在这参考坐标系精确的调节输出电压的幅值与相角。
两个逆变电源向一个公共负荷供电。以负载电压作为参考点即vL=VL∠0，各逆变电源输出电压voi=Voi∠δi，当Li>>Ri 时逆变变电源向负荷注入的功率表达式为：
基于下垂控制的船舶微源逆变器控制策略研究的开题报告
基于下垂控制的船舶微源逆变器控制策略研究的开题报告
一、选题背景
近年来，随着能源危机日益加剧和环保意识的提高，新能源发电技术逐渐成为国内外电力系统发展的重点。微源逆变器在其分布式发电系统中起着关键性的作用。微源逆变器可将直流电能转换为交流电能，以满足现代电力系统对电能质量的要求，同时也可实现能量管理和动态功率调节的功能。
船舶作为特殊的运输工具，对于可再生能源的应用有着独特的需求和优势。船舶微源逆变器系统能够将风浪、太阳等环境中的能量转化为电能供船舶使用，降低燃油消耗，减少对环境的污染，提高燃油经济性，具有广阔的应用前景。
然而，由于船舶工作条件的特殊性，传统的微源逆变器控制策略难以满足其要求，因此需要研究基于下垂控制的船舶微源逆变器控制策略，以提高逆变器系统的效率和稳定性。
二、研究目标
本课题将研究船舶微源逆变器系统中的基于下垂控制的控制策略。具体研究目标包括：
1. 研究下垂控制算法的基本原理和特点，深入了解下垂控制在微源逆变器系统中的应用；
2. 建立船舶微源逆变器系统模型，分析其特点和控制需求，确定基于下垂控制的控制策略；
3. 设计下垂控制策略的具体实现方法，包括控制器的设计和参数调整； 4. 进行仿真实验和实际实验，验证基于下垂控制的微源逆变器控制策略的效果和稳定性，并与传统的控制策略进行对比分析。
三、拟解决的问题
1. 船舶微源逆变器系统具有复杂的负载特点和环境条件，需要找到适合其工作条件的控制策略；
2. 下垂控制作为一种新型控制算法，在船舶微源逆变器系统中的具体应用还需进一步研究和深入探讨；
3. 如何通过下垂控制来提高微源逆变器系统的效率和稳定性，需要进行针对性的探索和实验研究。
四、研究思路
1. 研究下垂控制算法的基本原理和特点。通过文献调研和实验分析，了解下垂控制算法的基本原理和适用范围。
2. 建立船舶微源逆变器系统模型。通过建立系统模型，深入分析电路特性和负载特点，确定下垂控制的应用场景和控制目标。
《2024年微电网逆变器PV-QF下垂控制技术的研究》范文
《微电网逆变器PV-QF下垂控制技术的研究》篇一
微电网逆变器PV-QF下垂控制技术的研究一、引言
随着可再生能源的快速发展和微电网技术的日益成熟，微电网逆变器作为微电网系统中的关键设备，其控制技术成为研究的热点。PV（Power-Voltage）下垂控制和QF（Quadrature-Frequency）下垂控制作为两种重要的逆变器控制策略，在微电网的运行中发挥着重要作用。本文将重点研究微电网逆变器中PV/QF下垂控制技术，分析其原理、性能及优化策略。
二、PV下垂控制技术研究
1. PV下垂控制原理
PV下垂控制是一种基于电压和频率的下垂控制策略，通过调整逆变器的输出电压和频率来实现在微电网中的功率分配。当微电网中的负荷发生变化时，PV下垂控制能够根据电压和频率的偏差自动调整输出功率，保持微电网的稳定运行。
2. PV下垂控制的性能分析
PV下垂控制具有响应速度快、鲁棒性强的特点，在微电网中能够有效地实现功率的快速分配。然而，该控制策略在面对非线性负荷和快速变化的负荷时，可能会出现电压和频率的波动，影响微电网的稳定性。
三、QF下垂控制技术研究
1. QF下垂控制原理 QF下垂控制是一种基于无功功率和频率的下垂控制策略。它通过调整逆变器的输出无功功率和频率来实现在微电网中的功率因数和电压的控制。QF下垂控制在微电网中能够实现无功功率的合理分配，提高系统的功率因数。
2. QF下垂控制的性能分析
QF下垂控制在面对非线性负荷和不平衡负荷时，能够保持较好的稳定性，对电压和频率的波动有较好的抑制作用。然而，该控制策略在面对快速变化的负荷时，可能存在响应速度不够快的问题。
四、PV/QF复合下垂控制技术研究
针对PV下垂控制和QF下垂控制的优点和不足，提出PV/QF复合下垂控制策略。该策略结合了PV下垂控制和QF下垂控制的优点，通过同时调整输出电压、频率、无功功率等参数，实现微电网的功率分配和稳定运行。
《2024年微电网逆变器PV-QF下垂控制技术的研究》范文 2
《微电网逆变器PV-QF下垂控制技术的研究》篇一
微电网逆变器PV-QF下垂控制技术的研究一、引言
随着可再生能源的快速发展和微电网技术的日益成熟，微电网逆变器作为微电网系统中的关键设备，其控制技术对于整个系统的稳定运行起着至关重要的作用。PV/QF下垂控制技术作为微电网逆变器的一种重要控制策略，能够有效实现分布式电源的并网与孤岛运行模式的平滑切换，提高系统的可靠性和稳定性。本文将针对微电网逆变器PV/QF下垂控制技术进行深入研究，分析其原理、特点及优势，并探讨其在实际应用中的问题与挑战。
二、PV/QF下垂控制技术原理
PV/QF下垂控制技术是一种基于逆变器输出电压和频率的下垂控制策略。在微电网系统中，当负载发生变化时，通过调整逆变器的输出电压和频率，使系统达到新的平衡状态。PV代表功率-电压下垂特性，QF代表无功功率-频率下垂特性。通过设定合适的下垂系数，可以实现系统功率的合理分配和电压、频率的稳定控制。
三、PV/QF下垂控制技术的特点及优势
1. 特点：
（1）自适应性强：PV/QF下垂控制技术能够根据系统负载的变化自动调整输出功率，实现系统的动态平衡。 （2）可靠性高：该技术能够实现在线切换和故障隔离，保证系统的稳定运行。
（3）灵活性强：PV/QF下垂控制技术适用于不同类型的分布式电源和负载，具有较好的扩展性和兼容性。
2. 优势：
（1）提高系统供电可靠性：通过PV/QF下垂控制技术，可以实现分布式电源的并网与孤岛运行模式的平滑切换，提高系统供电的可靠性。
（2）优化资源配置：该技术能够根据系统负载的变化自动调整功率分配，实现资源的优化配置。
（3）降低运营成本：通过减少备用容量和降低维护成本，可以降低微电网系统的运营成本。
四、PV/QF下垂控制技术在微电网中的应用
在微电网系统中，PV/QF下垂控制技术广泛应用于逆变器的控制策略中。通过合理设置下垂系数，可以实现系统电压和频率的稳定控制。同时，该技术还能够实现分布式电源的即插即用，提高系统的可维护性和可扩展性。此外，PV/QF下垂控制技术还可以与其他控制策略相结合，如分层控制、能量管理等，以实现微电网系统的综合优化运行。
