开题报告 汽车空调控制系统
你一定要坚强，即使受过伤，流过泪，也能咬牙走下去。因为，人生，就是你一个人的人生。
============================================================================
--------------------------------------------------------------------------------------------------------------------------------------
命运如同手中的掌纹，无论多曲折，终掌握在自己手中
==============================================================
东 北 林 业 大 学 本 科 毕 业 设 计
开 题 报 告
设 计 题 目： 汽车空调温度控制系统的设计
学 生：
指 导 教 师：
专业(班级)： 电气工程及其自动化
学 院： 机电工程学院
2012年 12 月 23 日
你一定要坚强，即使受过伤，流过泪，也能咬牙走下去。因为，人生，就是你一个人的人生。
============================================================================
--------------------------------------------------------------------------------------------------------------------------------------
命运如同手中的掌纹，无论多曲折，终掌握在自己手中
==============================================================
选题依据
（国内外动
态，初步设想
及突破点等）
及可行性论
述。
1. 国内外研究动态：
汽车空调作为一种舒适性空调，不仅是人民生活水平提高的标志，也
是提高汽车市场竞争能力的重要手段。随着科学技术的发展和人民生活水
平的提高，人们对汽车空调的温度控制性能提出了更高的要求。
从市场占有情况看，由于目前大多数汽车空调生产未上规模，加上总
类繁多，国内汽车空调销售市场仅为几家所垄断。比较而言，国内的汽车
空调控制要稍逊一些。广州标致汽车空调的电子控制系统根据车内温度、
环境温度、蒸发器温度、送风温度及人为设定值、通过控制风机转速、压
缩机离合器开合及热水阀大小来进行温度调节。奥迪100汽车的空调系统
模式风门是手控的，鼓风机转速由继电器控制，压缩机离合根据蒸发器温
度控制。奥拓汽车空调就更为简单，没有舒适性控制用的传感器，对室温
靠人为控制。另外一些形式的汽车空调还未产品化。有人认为光线的入射
角会对热负荷影响很大，而对此制定了一套相适应的控制策略。也有这种
研究如何通过计算确定送风量、送风温度的分布是很不均匀的，并且均匀
分布的温度场也会由于人的舒适感不同而产生舒适性差异。对此有人研究
针对前排、后排车座的双蒸发器运行情况，并进行相应的控制。还有人针
对司机和乘客的个体舒适性用不同出口进行控制。通过控制压缩机启停来
控制车厢内温度也需进行相应的控制才能达到更优。
国内汽车空调生产企业如何利用电子技术提升传统空调产品的技术含
量走上专业化、规模化经营之路，将成为我国未来几年汽车空调业迫切需
要解决的问题。
国外一些大汽车公司的汽车空调系统代表了全自动空调的最高水平。
目前，美国，欧洲，日本等汽车工业发达国家的汽车公司已经相继开发出
各自的自动空调系统。
通用汽车公司某型汽车车身计算机模块(BCM)控制的空调系统是较典
型自动空调系统。高模块监视高压管路、低压管路的温度以及蓄压罐的压
力发动机冷却水温等信号。如果系统不在设定的范围内工作，BCM将压缩机
电磁离合器脱离。该系统用一个双向电动机调节混合风门开度，并用5个
操纵机构分别控制各个模式风门和加热器热水阀，还用功率模块控制鼓风
机的转速。根据驾驶员输入的温度、车室内外温度及制冷剂低压管路温度，
BCM计算出气流分送模式，鼓风机转速及混合风门开度，然后进行相应的控
制。
而克莱斯勒公司的某些汽车空调还以占空比的方式对压缩机离合器进
行控制。日本丰田某型汽车自动空调监测车内外温度、蒸发器温度、冷却
水水箱温度以及阳光辐射强度、压缩机转速等参量，通过控制压缩机磁吸、
风机转速和温度混合风门、新风风门和模式风门的伺服电机，进行车室温
度调节。自动功能下该空调ECU(电子控制单元)首先计算送风温度，并根据
送风温度控制风机转速、混合风门开度、压缩机启停及送风模式。
你一定要坚强，即使受过伤，流过泪，也能咬牙走下去。因为，人生，就是你一个人的人生。
============================================================================
--------------------------------------------------------------------------------------------------------------------------------------
命运如同手中的掌纹，无论多曲折，终掌握在自己手中
==============================================================
2. 初步设想及突破点等：
课题研究大体分为三步：
第一步，进行总体方案构思，通过对比分析，提出设计方案。
第二步，进行总体结构设计，设计系统总图。进行总体结构主要部分
的设计。
第三步，进行其余部分的设计,完成汽车空调系统总体的设计。
3. 可行性分析：
课题研究具有如下条件：
（1）本科学习阶段，学过单片机、电路、Protel99 SE等课程。
（2）遇到疑难问题可以有多种解决途径，如请教指导老师，与同学探
讨，独立思考，以及进行试验等等。
论文撰写过程中拟采取的方法和手段 1．资料检索： 在图书馆或资料室等处检索相关纸质文献等资料；通过校园网、中国
期刊网，SPRINGER电子期刊全文网等检索相关电子文献资料。
2．论文撰写软件：
论文撰写用office软件。
你一定要坚强，即使受过伤，流过泪，也能咬牙走下去。因为，人生，就是你一个人的人生。
============================================================================
--------------------------------------------------------------------------------------------------------------------------------------
命运如同手中的掌纹，无论多曲折，终掌握在自己手中
==============================================================
写 作 提 纲 论文提纲如下：
第1章 绪论
第2章 汽车空调组成及原理
第3章 硬件电路设计
第4章 汽车空调温度控制系统的软件设计
计 划 进 度 及 其 内 容 工作进度安排： 2012年 12月25日前，熟悉毕业设计任务，收集设计资料，撰写开题报
告。
2012年12月1日~2012年3月20日 进行汽车空调总体方案构思，通
过对比分析，提出设计方案。阅读资料，撰写设计说明书的绪论部分。
2012年3月21日~4月16日 进行汽车空调结构总体设计，主要部件
的结构设计，完成全部电路图设计。
2012年4月17日~5月17日 进行其余部分设计,通过实验等方法验证
设计,撰写设计说明书的重要零件结构设计部分。
2012年5月18日~5月30日 修改、完善论文和说明书，完成评审及评
阅，准备提交专业检查。进一步修改完善毕业答辩资料, 进行毕业答辩。
2012年6月13日 答辩
你一定要坚强，即使受过伤，流过泪，也能咬牙走下去。因为，人生，就是你一个人的人生。
============================================================================
--------------------------------------------------------------------------------------------------------------------------------------
命运如同手中的掌纹，无论多曲折，终掌握在自己手中
==============================================================
指导教师
意 见
签名：
年 月 日
专业
意见
签名：
年 月 日
新能源汽车空调控制系统研究
新能源汽车空调控制系统研究随着环保环节的不断提高以及油价的不断攀升，新能源汽车被视为未来汽车行业的主导方向。
在新能源汽车中，电动汽车由于其比传统燃油汽车更加环保、安静、能源利用率更高等显著优势，在全球范围内得到了广泛的关注和推广。
电动车的空调系统是常见的需求和功能之一，既为乘客提供舒适的环境空气，同时也需要在不损耗车辆能源的前提下工作。
因此，新能源汽车空调控制系统成为一个关键性的研究课题。
与传统燃油汽车不同的是，电动汽车的空调控制系统的主要能源来源便是由电动车充电器充电的电动车电池，车辆的电力储存系统在同一时间需满足驱动电机运动的能需和车辆空调系统的能需。
为了满足车辆空调系统的能需，空调控制系统需要在合适的时间点调整车辆电池的电能效率分配，以保证车辆正常行驶的能需，同时保持空调的稳定工作状态。
因此，新能源汽车的空调控制系统的研究和设计要考虑诸多因素，如车辆电池容量，车速，环境温度等。
针对新能源汽车空调控制系统的研究，目前主要有两类主流研究方案：一种是基于传统非智能的控制方法，该方法通常根据设定的温度控制参数来手动控制空调系统的开关和风速，目的是在保证舒适性和能源效率的前提下，满足车辆的空调需求。
另一种是基于智能控制方法的研究方案，采用计算机智能算法优化决策，在对传感器实时数据的监测与控制下，实现对新能源汽车空调系统的自动调节控制，以满足车辆舒适用能与能源使用效率的平衡和提高。
综上所述，新能源汽车空调控制系统是新能源汽车研究领域中一个关键性问题，其涉及到新能源汽车的能源利用效率、驾驶者乘坐的舒适性和驾驶安全等方面。
未来，随着新能源汽车技术的不断革新和市场需求的不断扩大，新能源汽车空调控制系统的研究和发展将会迎来更大的机遇和挑战，为新能源汽车行业的发展注入新的活力和动力。
中央空调控制系统设计-开题报告
[6]张振昭,许锦标,万频.楼宇智能化技术[M].北京:机械工业出版社，1999
[7]施俊良.室温自动调节原理和应用[M].北京:中国建筑工业出版社,1983
[8]张振昭,许锦标,万频.楼宇智能化技术[M].北京:机械工业出版社，1999
七、审核意见
指导教师签字：年月日
系（院）审核意见：
审核人签字：年月日
空调系统是现代建筑中的主要设备系统，是楼宇自动控制系统的主要监控对象之一。空调系统耗能在建筑总能耗中占40%左右，通过楼宇自动控制系统实现其节能运行，意义重大。空调控制系统是要对室内温湿度等参数进行控制，使之很好地跟踪设定值，同时尽可能减少能源消耗，达到节能的目的。而其对象是不可预知的，如人员的多少、设备的发热量，空调系统又具有很大的滞后特性，系统中又有很多的检测、控制点。空调系统在运行过程中，控制系统要对其进行实时调控，对空调系统的控制系统性能要求较高。所以要达到很好的控制效果，又要节能，就必须设计一个良好的控制系统。目前空调系统应用越来越广泛，几乎所有的新建建筑物都有空调系统，人们对空调舒适度的要求越来越高，同时，由于空调耗能大，节能问题日益突出，所以研究空调系统的控制具有广泛的意义。对不同的工程，空调系统虽然有所不同，控制方案也会有所不同，但其基本的分析方法、原理是相同的。故本次设计对于类似项目还具有普遍意义。
汽车空调系统试验报告
汽车空调系统实验报告车辆2陈树郁201131150501一、 实验目的1. 学习并理解汽车空调系统的组成及基本工作原理；2. 熟悉空调系统的制冷循环路线；3. 掌握对空调系统的操作以及控制系统的结构原理；4. 理解压力表的结构原理以及对压力表的操作；5. 理解制冷剂的作用并能掌握加注方法；6. 具有诊断和排除汽车空调系统常见故障的技能。
空调工作基本原理发动机驱动的压缩机将气态的制冷剂从蒸发器中抽出， 压气态制冷剂经冷凝器时液化而进行热交换（释放热量） 走。
然后高压液态的制冷剂经膨胀阀的节流作用而降压， 器中气化而进行热交换（吸收热量） ，此时蒸发器附近被冷却了的空气通过鼓风 机吹入车厢内。
接着气态制冷剂又被压缩机抽走， 泵入冷凝器， 如此使制冷剂进 行封闭的循环流动， 不断地将车厢内的热量排到车外， 使车厢内的气温降至适宜 的温度三、 实验设备1. 曲柄连杆式压缩机（由曲柄，连杆，活塞，进排气阀等组成） ；2. 斜盘式压缩机（由主轴，斜盘，气缸，活塞，进排阀等组成） ；3. 冷凝器、干燥器、膨胀阀、蒸发器、压力表、制冷剂罐、真空泵、空调系 统示教台。
四、 实验设备简介1. 空调压缩机a ） 压缩机的功能 把蒸发器中吸收热量后产生的低温低压冷冻剂蒸气吸入后进 行压缩，升高其压力和温度之后送往冷凝器，使冷冻剂在冷却循环中进行循环， 由蒸发器吸收的热量在通过冷凝器时散发掉。
b ） 压缩机的种类 压缩机的种类分为曲轴连杆式、斜盘式摇盘式、双作用轴向 斜盘式、涡旋式、旋转叶片式等；c ） 压缩机的工作原理（双作用式） 当主轴带动斜盘转动时， 斜盘便驱动活塞作轴向移动， 由于活塞在前后布置的 气缸中同时作轴向运动，这相当于两个活塞在作双向运动。
d ） 工作过程 前缸活塞向左移动时，排气阀片关闭，缸内压力下降，吸气阀片打开 , 低压蒸 气进入气缸开始了吸气过程， 一直到活塞向左移动到终点为止； 与此同时后缸活 塞也向左移动，但不同的是后缸活塞处于压缩过程 , 在这过程中蒸气不断被压缩， 压力和温度不断上升，上升到一定程度时，排气阀片打开，转到排气过程 , 一直 到活塞移动到最左边为止。

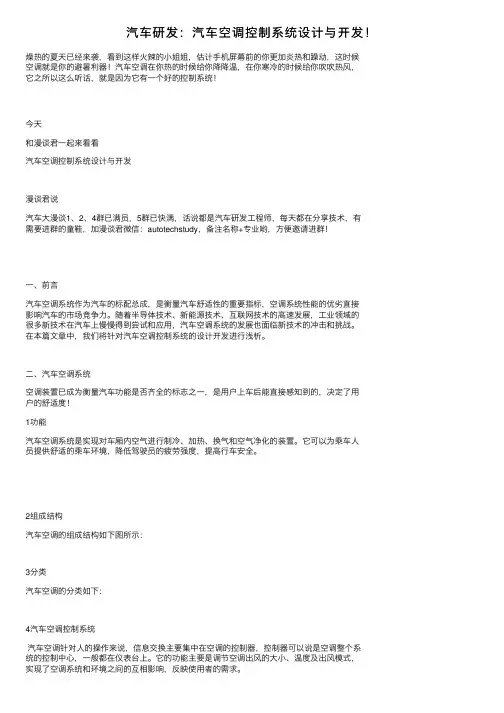

汽车研发：汽车空调控制系统设计与开发！
汽车研发：汽车空调控制系统设计与开发！燥热的夏天已经来袭，看到这样⽕辣的⼩姐姐，估计⼿机屏幕前的你更加炎热和躁动，这时候空调就是你的避暑利器！汽车空调在你热的时候给你降降温，在你寒冷的时候给你吹吹热风，它之所以这么听话，就是因为它有⼀个好的控制系统！今天和漫谈君⼀起来看看汽车空调控制系统设计与开发漫谈君说汽车⼤漫谈1、2、4群已满员，5群已快满，话说都是汽车研发⼯程师，每天都在分享技术，有需要进群的童鞋，加漫谈君微信：autotechstudy，备注名称+专业哟，⽅便邀请进群！⼀、前⾔汽车空调系统作为汽车的标配总成，是衡量汽车舒适性的重要指标，空调系统性能的优劣直接影响汽车的市场竞争⼒。
随着半导体技术、新能源技术、互联⽹技术的⾼速发展，⼯业领域的很多新技术在汽车上慢慢得到尝试和应⽤，汽车空调系统的发展也⾯临新技术的冲击和挑战。
在本篇⽂章中，我们将针对汽车空调控制系统的设计开发进⾏浅析。
⼆、汽车空调系统空调装置已成为衡量汽车功能是否齐全的标志之⼀，是⽤户上车后能直接感知到的，决定了⽤户的舒适度！1功能汽车空调系统是实现对车厢内空⽓进⾏制冷、加热、换⽓和空⽓净化的装置。
它可以为乘车⼈员提供舒适的乘车环境，降低驾驶员的疲劳强度，提⾼⾏车安全。
2组成结构汽车空调的组成结构如下图所⽰：3分类汽车空调的分类如下：4汽车空调控制系统汽车空调针对⼈的操作来说，信息交换主要集中在空调的控制器，控制器可以说是空调整个系统的控制中⼼，⼀般都在仪表台上。
它的功能主要是调节空调出风的⼤⼩、温度及出风模式，实现了空调系统和环境之间的互相影响，反映使⽤者的需求。
现在多数汽车配备的电控⾃动空调能够对车内的温度、风量、出风⼝和吸⼊⼝、压缩机等进⾏控制与诊断，这些控制是通过改变风门位置、热⽔阀的开度等来实现的。
1）通风装置与空⽓净化系统汽车空调系统的通风⽅式⼀般分为⾃然通风⽅式和强制通风⽅式。
⾃然通风是指利⽤汽车⾏驶时车内外的空⽓压⼒差，通过空调系统的进、出⼝进⾏⾃然换⽓。
汽车空调控制系统设计
实训报告汽车空调控制系统实训2015年 1月5日~1月 16日电子信息工程 电信 12-1 班工程实训电子与信息工程学院射频实验室实训日期专 业班 级 学 号 姓 名 成绩实训项目名称 所属课程名称图 1 AT89C52 单片机【实践目的及要求 】（1）学习怎样使用 keil4 以及 AltiumDesignerSummer9 软件； （2）学习设计汽车空调系统；（3）在设计过程中，完成如何利用软件实现仿真；（4）基于 AT89C52控制 3相 6拍步进电动机， 压缩机，4X4键盘，LCD 显示，DS18B20温度传感器，风机调速模块、鼓风机来实现汽车空调智能控 制【实践原理】 汽车空调系统是应用于汽车上的普遍的一个系统，而本次实训的目的 就是实现汽车空调系统的基本功能， 由于条件有限本次实训只是做出了一个 基本的模型， 他的基本原理是基于 AT89C52芯片控制 4X4按键、控制步进电 机和鼓风机的制冷制热过程，读取安装在车内、车外和蒸发器上的三个 DS18B20温度传感器的实时感应三点温度，传到 LCD 显示车内外温度。
通过 LCD 显示的菜单内容来进行“制冷”、 “制热”以及“自动调节”和“返回” 来自己或者自动控制汽车室内温度。
（一）、 AT89C52的基本功能和参数指标AT89C52 是一个低电压，高性能 CMOS8 位单片机，片内含 8k bytes 的 可反复擦写的 Flash 只读程序存储器和 256 bytes 的随机存取数据存储器 （ RAM ），器件采用 ATMEL 公司的高密度、非易失性存储技术生产，兼容标 准 MCS-51指令系统，片内置通用 8 位中央处理器和 Flash 存储单元。
具体 见图 1。
图 3 LCD 显示模块汽车空调系统的主要模块有 4X4键盘、LCD 显示、DS18B20温度传感、 3 相 6 拍步进电机、压缩机以及风机调速模块控制下的鼓风机等， 下面介绍上 述各模块。

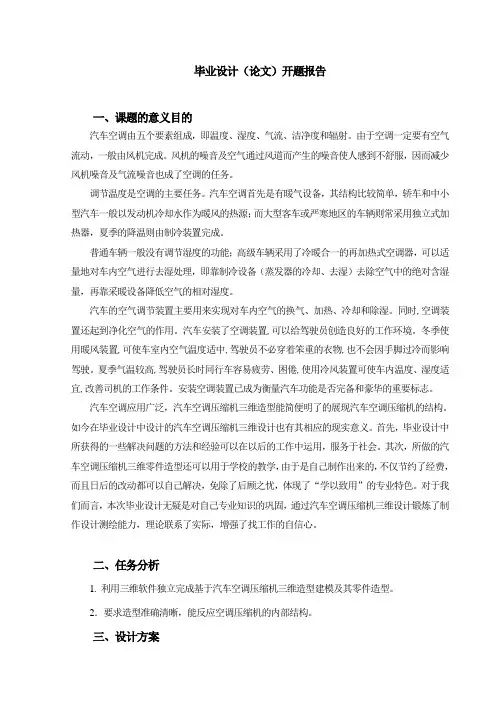

汽车空调压缩机设计-开题报告
