高层建筑幕墙(玻璃石材)的质量控制
玻璃幕墙的主要性能指标
幕墙主要性能指标1、基本三性能：①雨水渗透性能（水密性）：·雨水渗透性能系指在风雨同时作用下幕墙透过雨水的能力；雨水渗透性能设计值以作用在幕墙表面的风压标准值除以 2.25作为幕墙固定部分的设计值,可开启部分与固定部分对应。
·雨水渗透性能分级值(KN/m2)·根据幕墙雨水渗透性能不应低于三级,本工程的幕墙雨水渗透性能确定为三级。
②空气渗透性能：·空气渗透性能系指在风压作用下，其开启部分为关闭状况的幕墙透过空气的性能。
以10Pa压差下空气渗透量作为分级值。
·空气渗透性能分级值(KN/m2)·在石材幕墙、玻璃幕墙中，密封胶及胶条形成双道环形密封，气密性良好；·根据与雨水渗透性能相当的原则确定为Ⅲ级。
③风压变形性能：·风压变形性能系指建筑幕墙在与其相垂直的风压作用下，保持正常性能不发生任何损坏的能力；·建筑幕墙性能分级值(KN/m2)·幕墙在风荷载标准值作用下，其主要受力构件中钢型材相对挠度不大于L/300，绝对挠度不大于15mm；铝材相对挠度不大于L/180，绝对挠度不大于20mm，且同时满足。
·本工程最大风压标准值为3KN/ m2，最大设计值为4.2 KN/ m2，根据要求，风压变形性能确定为Ⅱ级；2、其它性能：①耐冲击性能：·耐冲击性能表示幕墙对冰雹、大风时飞来物、飞鸟等撞击的能力；·耐冲击性能运动值分级·符合国家规范并满足本工程要求；根据钢化玻璃所能承受的运动量，本工程幕墙耐撞击性能达到Ⅲ级。
②平面内变形性能：·幕墙的平面内变形性能系指建筑幕墙在地震和大风作用下，建筑物各层之间产生相对位移时，幕墙构件产生水平方向的强制变形后，应予保持的性能。
作为分级依据的相对位移量用不导致构件损坏的位移量与幕墙层高之比(角变位值)表示。
·平面内变形性能根据框架剪力墙结构的层间弹性角变位值为3/650，确定为Ⅲ级。
幕墙工程质量通病及解决方法

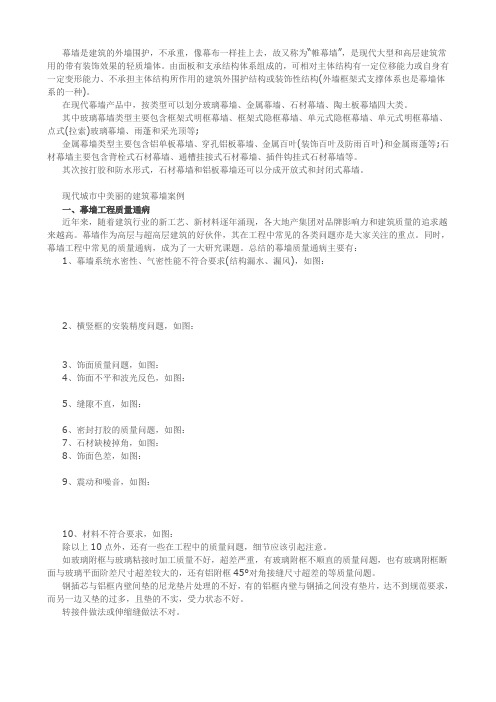

幕墙是建筑的外墙围护，不承重，像幕布一样挂上去，故又称为“帷幕墙”，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。
由面板和支承结构体系组成的，可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所作用的建筑外围护结构或装饰性结构(外墙框架式支撑体系也是幕墙体系的一种)。
在现代幕墙产品中，按类型可以划分玻璃幕墙、金属幕墙、石材幕墙、陶土板幕墙四大类。
其中玻璃幕墙类型主要包含框架式明框幕墙、框架式隐框幕墙、单元式隐框幕墙、单元式明框幕墙、点式(拉索)玻璃幕墙、雨蓬和采光顶等;金属幕墙类型主要包含铝单板幕墙、穿孔铝板幕墙、金属百叶(装饰百叶及防雨百叶)和金属雨蓬等;石材幕墙主要包含背栓式石材幕墙、通槽挂接式石材幕墙、插件钩挂式石材幕墙等。
其次按打胶和防水形式，石材幕墙和铝板幕墙还可以分成开放式和封闭式幕墙。
现代城市中美丽的建筑幕墙案例一、幕墙工程质量通病近年来，随着建筑行业的新工艺、新材料逐年涌现，各大地产集团对品牌影响力和建筑质量的追求越来越高。
幕墙作为高层与超高层建筑的好伙伴，其在工程中常见的各类问题亦是大家关注的重点。
同时，幕墙工程中常见的质量通病，成为了一大研究课题。
总结的幕墙质量通病主要有：1、幕墙系统水密性、气密性能不符合要求(结构漏水、漏风)，如图：2、横竖框的安装精度问题，如图：3、饰面质量问题，如图：4、饰面不平和波光反色，如图：5、缝隙不直，如图：6、密封打胶的质量问题，如图：7、石材缺棱掉角，如图：8、饰面色差，如图：9、震动和噪音，如图：10、材料不符合要求，如图：除以上10点外，还有一些在工程中的质量问题，细节应该引起注意。
如玻璃附框与玻璃粘接时加工质量不好，超差严重，有玻璃附框不顺直的质量问题，也有玻璃附框断面与玻璃平面阶差尺寸超差较大的，还有铝附框45°对角接缝尺寸超差的等质量问题。
钢插芯与铝框内壁间垫的尼龙垫片处理的不好，有的铝框内壁与钢插之间没有垫片，达不到规范要求，而另一边又垫的过多，且垫的不实，受力状态不好。
石材幕墙施工规范验收标准
石材幕墙施工规范验收标准石材幕墙是指山天然石板做面板的幕墙，面板石材可根据建筑总体效果要求，采用合适的颜色、质地和厚度的石材成品。
石材幕墙易于与玻璃和其他装饰协调，外墙整体效果美观，颜色均匀一致并耐久，II前正越来越多地被用于高级宾馆、饭店、商业写字楼、办公楼等外墙面的装饰工程。
饰面石材干挂法施丄作为现代建筑装饰技术正在我国逐步推广。
石材干挂法就是利用高强度，耐腐蚀的固定连接件，将饰面石材安装在建筑物表面的一种施工艺。
它较传统的湿作业具有连接可靠，金属挂件的高强度及很好的延伸性，保证良好的抗震性能;干挂时可以不受环境温度及气候的控制，提高工作效率;安装精度高，装饰效果好、减轻建筑物自重;免受水泥砂浆及胶合剂的化学腐蚀、渗透作用而使石材外表变色、脱落等引起不良后果。
随着石材幕墙干挂法施工工艺的不断推广应用，随之而来的质量问题也相应增多。
有些工程甚至发牛了干挂石材脱落事故，并造成严重后果。
因此，如何控制石材幕墙干挂法施工的质量值得大家研究和探讨。
1石材幕墙干挂工艺1.1干挂工艺的基本原理〃于挂"工艺是在主体结构上设主要受力点，并直接在板材上打孔，通过固定在结构物上的预埋件和与其相连的金属挂件，悬挂饰面板材，使分散的板材之问相互连接为一体，成为结构体外的一层装饰面。
这种工艺在石材背面不需要灌注砂浆或细石混凝土，而是靠连接件、锚固预埋件基本的强度，承受饰面传递过来的外力，在石板材与墙体间形成100mm宽的空气层。
"干挂〃工艺，一般多用于钢筋混凝土结构，不适用于砖墙和轻型、加气混凝土墙。
1.2干挂安装工艺流程干挂安装工艺流程如图1所示。
图1石材幕墙干挂施工工艺流程1. 3干挂操作步骤与方法(1) 安装施工准备?编制材料、制品、机具的详细进场计划。
？落实各项需用计划。
？编制施工进度计划。
？做好技术交底工作。
？搬运、吊装构件。
搬运、吊装构件时不得碰撞、损坏和污染构件。
？构件储存。
构件储存时应依照安装顺序排列放置，放置架应有足够的承载力和刚度。
十一、玻璃石材幕墙的施工质量监理实施细则
十一、玻璃石材幕墙的施工质量监理实施细则1.中科院计算所科研综合楼幕墙设计概况及施工准备：该楼外装修设计部分为隐框玻璃幕墙，干挂石材幕墙，根据建设部《关于确保玻璃幕墙质量与安全的通知》要求,必须做好如下准备工作:1.1监理工程师应对本工程幕墙的结构特点、施工过程、技术要求做深入的了解，认真熟悉设计施工图纸。
1。
2严格对幕墙加工制作、施工安装企业资质进行审查.1.3监理工程师在施工前应认真审核各类型幕墙的施工方案。
1.4幕墙设计与施工的企业要负责对幕墙设计、施工人员技术培训、指导、监督管理，并负责岗位考核，各关键工序的技术人员和技工应持有岗位合格证书，确保持证上岗。
2。
组织监理人员认真学习有关幕墙工程的法律、法规及有关验收规范.玻璃幕墙使用的材料基本分为：骨架材料、板材、密封填缝材料和结构粘接材料四大部分。
4。
1骨架材料:骨架，主要有构成骨架的各种型材，以及连接与固定的各种规格的连接件，紧固件．型材有：角钢、方钢管、槽钢及铝合金型材.紧固件主要有：膨胀螺栓、铝打钉、射钉，连接件多采用角钢、槽钢、钢板加工而成.铝合金型材应采用精制铝合金型材，并符合GB5237标准要求．铝合金氧化膜不低于从15级。
铝合金杆件型材截面受力部分的壁厚不应小于3mm。
玻璃幕墙所用铝合金材料均根据需要制成各种复杂几何形状断面的型材,其合金成分及机械性能应有生产厂家的合格证．型材表面经阳极氧化处理。
4。
2板材包括：玻璃、石材、铝合金板，不锈钢板等：4.2。
1玻璃幕墙的玻璃，按品种分有浮法透明玻璃、吸热玻璃(又称染色玻璃)、热反射玻璃（又称镜面玻璃）、中空玻璃。
按构造分有单层玻璃和双层玻璃,单层玻璃一般由钢化玻璃制成，厚度一般为6或8mm．双层玻璃通常用非钢化玻璃制成，厚度一般为6—12—6（mm)或8—9—6（mm)，中间数值为两层玻璃之间间隙。
单层或双层玻璃一侧均镀金属膜，称之“反射玻璃”。
金属膜是金属氧化物。
对6mm厚度和镀膜玻璃来说，阳光透过率只有23—40％,而对于一般无色透明玻璃,阳光透过率可达78%.用反射玻璃能起到遮阳、隔热、节能的作用。
分析玻璃幕墙施工技术同时对其质量控制措施进行探讨
进 行 密封 。
社会经济 的提 高，让人们对于 生活水平 的抉择 也有所不 同，越来 越 注 重美观 的当今 社会，让玻璃幕墙 逐渐成为幕墙 首选。玻璃幕墙是一 种 新型的、高档 的外围护结构 ，因其 具有独特 的色彩 、多变的造型及光 影 效果吸引着 大量 的建筑师和 业主，让其被广泛地 应用于多层及高层 建筑 中，对于丰 富城 市景观 、提 高建筑 品质起着积 极的作用 。与此 同时，部 分幕墙工程 也存在着一定程度 的技术和质量 问题 ，影响着建筑 的正常使 用 和 外观 。 ２ ． 特点 玻璃 幕墙施工 技术及质量控制其 实跟常规 的建筑 工程施工 的技术 质 量控制有着 很多相似 的地 方，同时 ，也有着许 多的不同 点，这些均 是 由 建筑幕墙施 工技术的特殊性 所决定 的。下面 我们 看看，建筑幕墙施 工都 有哪些特 点。 ２ ． １地区性及流 动性 的管理特点 建筑玻璃幕墙 施工也是建筑 工程施工 的一种 部分，具有建筑工程 施 工的特质 。施 工地点分散 ，经 常会 出现不 同的施 工地区 ，不 同的现 场， 不 同的单 位工程等 。因此 ，在 对建筑幕墙施 工进 行安全管理之 时，必然 要考虑到不同地区、地 点等 内外环境 的影响 。 ２ ． ２露天作业和外脚手架作业 多 玻璃幕墙 是建筑的 围护 结构，它 的设置主要 是在建筑物 的外立面 。 这一特性便 决定 了建筑幕墙 的施工 ，必然 的大量 的露天作业及 外脚手架 作业 。同时，建筑 幕墙施工是 建筑 物进行外立面 施工的最后一 个环节 。 到这 阶段 ，工程里面使用 的外脚手架 ，也 已经过了长期 的日晒雨淋及前 面 多种 工程的长 时间的使用；这便为后边 有可能发生 的事故 埋下隐患 ， 例如 ：脚手 板的损坏 ，架体跟 建筑结构 的拉 结失散或者是松 脱，架体和 架体 内与建筑物间的封 闭失效等 。 ２ ． ３使用高处作 业的吊篮进行施工作业 随着我国建筑 物逐渐 向高层 以及超高层的方 向发展。 在建筑施工 中， 经常 需要使用到升 降式脚手架 ；尽管如此 ，但也会经常 出现 一些就算使 用升 降式脚手架也无法 进行建筑玻璃幕 墙的施工作业 。这时，施工单位 便会 使用 高处作业 的吊篮进行建筑玻璃 幕墙的施工作业 。同时，建筑玻 璃幕墙 的保养和维护 同样是需要使用 高处作业 吊篮来进 行作业完成 的。 高处 作业 吊篮作业 的风 险很大 ，这便 需要 在进行施上作业这 时，制定完 善 的安全 操作规程和 管理制度 ，在 日常的管理过程 中做 到加强检查 ，及 时将事故 隐患排除 。 ３ ． 玻璃幕墙 工程施 工技术要求 ３ ． １框支承玻璃幕墙的制作 安装要 求 （ １ ）制作半隐框或是 隐框玻璃幕墙 的玻璃板块是确保玻璃幕墙工程 质量 的关键性工作 ，注胶 之前 的玻璃 面板和铝框 的清 洁，应 该使用 “ 两 次擦 ”工艺；（ ２ ）使用 的硅 酮结构密封胶注 胶之前 ，必须要有 合格 的相 容 性检验报告 ，在 必要时应该 加涂 底漆；（ ３ ）单片镀膜 玻璃的镀膜面 ， 般 应该朝 向室 内的一侧，而 阳光控 制的镀膜 中空玻璃 的镀膜面 ，应 该 朝 向中空 的气体层 。 ３ ． ２ 全玻璃幕墙安装的技术要求 （ １ ）全玻璃幕墙面板玻璃厚度不应 该低于 ｌ Ｏ ｍ ｍ ；夹层玻璃单片的厚 度 不应该低 于 ８ ｍ ｍ ；玻 璃肋截面 的厚度不应 该低 于 １ ２ ｍ ｍ ；截面 的高度 不 应 该低于 ｌ Ｏ Ｏ ｍ ｍ ；（ ２ ）胶缝必须使用硅酮结构 的密封胶 ；（ ３ ）使用镀膜玻 璃 的全玻幕墙 ，不能够使用酸性硅 酮结构密封胶及 酸性硅酮耐候密 封胶 嵌 缝：（ ４ ）全玻幕墙 的板面不能够跟 其他 的刚性材料 进行直接接触 。板 面跟装修面或者结构面之 间的空隙不应该低于 ８ ｍ ｍ ，而且应该使用密封胶
玻璃幕墙工程质量检验标准2019年标准是怎样的？
玻璃幕墙工程质量检验标准2019年标准是怎样的？城市里的高楼大厦目前基本上都会采用玻璃幕墙的设计，由于玻璃幕墙裸露在外，需要经受风吹日晒等各种极端天气，所以对玻璃幕墙的工程质量的监控，也是各个工程的重心之一。
那么，玻璃幕墙工程质量检验标准2017年标准是怎样的？详情参考下文。
城市里的高楼大厦目前基本上都会采用玻璃幕墙的设计，由于玻璃幕墙裸露在外，需要经受风吹日晒等各种极端天气，所以对玻璃幕墙的工程质量的监控，也是各个工程的重心之一。
那么，玻璃幕墙工程质量检验标准2017年标准是怎样的？详情参考下文。
▲一、幕墙工程本节适用于玻璃幕墙、金属幕墙、石材幕墙等分项工程的质量验收。
幕墙工程验收时应检查下列文件和记录：幕墙工程的施工图、结构设计计算书、设计说明及其他设计文件。
建筑设计单位对幕墙工程设计确认文件。
幕墙工程所用各种材料、五金配件、构件及组件的产品合格证书、性能检测报告、进场验收记录和复验报告。
幕墙工程所用的硅酮结构胶的认定证书和抽查合格证明；进口硅酮结构胶的商检证；国家指定检测机构出具的硅酮结构胶相容性和剥离粘结性试验报告；石材用密封胶的耐污染性试验报告。
后置埋件的现场拉拔强度检测报告。
幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告。
打胶、养护环境的温度、湿度记录；双组分硅酮结构胶的混匀性试验记录及拉断试验记录。
防雷装置测试记录。
隐蔽工程验收记录。
幕墙构件和组件的加工制作记录；幕墙安装施工记录。
幕墙工程应对下列材料及其性能指标进行复验：铝塑复合板的剥离强度。
石材的弯曲强度；寒冷地区石材的耐冻融性；室内用花岗石的放射性。
玻璃幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性试验；石材用结构胶的粘结强度；石材用密封胶的污染性。
幕墙工程应对下列隐蔽工程项目进行验收：预埋件（或后置埋件）。
构件的连接节点。
变形缝及墙面转角处的构造节点。
幕墙防雷装置。
幕墙的防火构造。
各分项工程的检验批应按下列规定划分：相同设计、材料、工艺和施工条件的幕墙工程每500----1000平米应划分为一个检验批，不足500平米也应划分为一个检验批。
幕墙工程验收要求
9 幕墙工程9.1 一般规定9.1.1 本章适用于玻璃幕墙、金属幕墙、石材幕墙等分项工程的质量验收。
说明：9.1.1 由金属构件与各种板材组成的悬挂在主体结构上、不承担主体结构荷载与作用的建筑物外围护结构，称为建筑幕墙。
按建筑幕墙的面板可将其分为玻璃幕墙、金属幕墙、石材幕墙、混凝土幕墙及组合幕墙等。
按建筑幕墙的安装形式又可将其分为散装建筑幕墙、半单元建筑幕墙、单元建筑幕墙、小单元建筑幕墙等。
9.1.2 幕墙工程验收时应检查下列文件和记录：1 幕墙工程的施工图、结构计算书、设计说明及其他设计文件。
2 建筑设计单位对幕墙工程设计的确认文件。
3 幕墙工程所用各种材料、五金配件、构件及组件的产品合格证书、性能检测报告、进场验收记录和复验报告。
4 幕墙工程所用硅酮结构胶的认定证书和抽查合格证明；进口硅酮结构胶的商检证；国家指定检测机构出具的硅酮结构胶相容性和剥离粘结性试验报告；石材用密封胶的耐污染性试验报告。
5 后置埋件的现场拉拔强度检测报告。
6 幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告。
7 打胶、养护环境的温度、湿度记录；双组份硅酮结构胶的混匀性试验记录及拉断试验记录。
8 防雷装置测试记录。
9 隐蔽工程验收记录。
10 幕墙构件和组件的加工制作记录；幕墙安装施工记录。
9.1.3 幕墙工程应对下列材料及其性能指标进行复验：1 铝塑复合板的剥离强度。
2 石材的弯曲度；寒冷地区石材的耐冻融性；室内用花岗石的放射性。
3 玻璃幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性试验；石材用结构胶的粘结强度；石材用密封胶的污染性。
9.1.4 幕墙工程应对下列隐蔽工程项目进行验收：1 预埋件（或后置埋件）。
2 构件的连接节点。
3 变形缝及墙面转角处的构造节点。
4 幕墙防雷装置。
5 幕墙防火构造。
9.1.5 各分项工程的检验批应按下列规定划分：1 相同设计、材料、工艺和施工条件的幕墙工程每500—1000m2应划分为一个检验批，不足500 m2也应划分为一个检验批。
玻璃、石材、金属幕墙工程施工工艺及标准
玻璃、石材、金属幕墙工程施工工艺及标准一、适用范围：1、本节玻璃幕墙工程适用于建筑高度不大于150m，抗震设防裂度不大于8度的隐框玻璃幕墙、半隐框玻璃幕墙、明框玻璃幕墙、全玻璃幕墙、支承玻璃幕墙工程;2、石材幕墙工程适用于建筑高度不大于150m，抗震设防裂度不大于8度的石材幕墙安装工程;3、金属板幕墙工程适用于建筑高度不大于150m的金属幕墙工程二、材料要求：1、玻璃幕墙材料要求：1.1金属:铝合金挤压型材和板材,应符合规范要求。
碳钢：型材、板材符合JISG3131，紧固件符合JISG3101规范。
不锈钢:型材、板材应符合JISG4305规范，紧固件符合JISG4304，.1。
2密封胶：按设计确定各种密封胶,并进行鉴定.隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅硐结构密封胶,其性能必须符合《建筑用硅硐结构密封胶》GB16766的规定;硅硐结构密封胶必须在有效期内使用。
1.3幕墙所用金属材料除不锈钢外，均应作防腐处理(如铝合金表面的阳极氧化处理）1。
4幕墙上的材料应符合国家或行业的有关质量规定，并附有出厂合格证,符合不燃材料或难燃材料的要求。
1.5幕墙上使用的密封材料（如密封条、密封胶等)应均为耐水、耐溶剂、耐老化和低温弹性、低透气率的特点。
1。
6结构硅硐密封胶应与所接触的材料间有相容性试验报告，并具有质量使用保证书。
1。
7在主体结构与玻璃幕墙的构件之间，应使用耐热的硬质有机材料垫片。
在立柱与横梁间的连接件，宜使用橡胶垫片.1.8玻璃幕墙采用玻璃应符合下列规定:1.8.1幕墙应使用安全玻璃，玻璃的品种、规格、颜色光学性能及安装方向应符合设计要求。
1.8。
2幕墙玻璃的厚度不应小于6.0mm，全玻幕墙玻璃的厚度不应小于12mm。
1。
8.3幕墙中的中空玻璃应采用双道密封。
1。
8.4幕墙的夹层玻璃应采用聚乙烯醇缩丁醛（PVB)胶片干法加工合成的夹层玻璃.支承玻璃幕墙夹层玻璃的夹层胶片（PVB）厚度不应小于0。
玻璃幕墙工程质量检查办法
玻璃幕墙工程质量检查办法第一条为了保证玻璃幕墙工程质量及安全使用，依据《玻璃幕墙工程技术规范》（JGJ102-96）以下简称《技术规范》的有关规定、制定本检查办法。
第二条本检查办法适用于《技术规范》中所指的非抗震设计或6一8度抗震设计且建筑高度不大与150m的民用建筑的明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙及全玻璃幕墙和斜玻璃幕墙。
第三条用于玻璃幕墙工程的玻璃、铝合金材料、钢材及配套的材料、五金配件应遵守其相应的国家或行业规范（标准）及检测验收规程。
第四条质量检查中应按照《技术规范》中有关条款对玻璃幕墙的建筑设计、结构设计进行复核。
要全面核对幕墙施工图及计算书：所有技术资料应符合存档备查条件。
结构计算书中必须按《技术规范》的规定,对玻璃、横梁、立柱、结构硅酮胶及预埋件进行计算，当幕墙没有条件通过预埋件与主体结构连接时，应通过试验采取确实可靠的连接方法,并具有有关试验报告及计算书。
第五条对于本检查办法实施前已竣工工程结构的实际承载力不得低于按《技术规范》设计承载力的80%。
应保证幕墙工程的防火、防雷设计满足相应规范要求，接地电阻不得大于10欧姆。
第六条玻璃幕墙工程的建设、设计、加工、制造、安装及监理单位必须按照《技术规范》及其他有关规范、标准严格控制材料、制作安装的质量.在加工、制作、安装过程中,应注意材料的检查验收、施工安装精度的检查、节点、防火、防雷等隐蔽工程的核查。
对于检查中发现不符合《技术规范》或有关规定的部分坚决予以返修或拆除.第七条玻璃幕墙工程竣工验收时按照设计施工图及《技术规范》中玻璃幕墙工程验收的条款逐项予以检查验收，并填写验收记录，由参加验收的有关各方签字盖章。
不合格部分必须予以返修或拆除，重新安装、验收合格后方可交付使用.第八条对玻璃幕墙工程作安全检查时,应按附件要求着重检查安全问题，发现问题及时采取措施，确保玻璃幕墙工程的安全使用。
第九条为确保玻璃幕墙的工程质量，必须按本条所列项目核查质量保证资料，其中（1）一(8）项必须是原件，复印件无效,并参照附表填写质量保证资料核查表.(1）设计文件、设计修改和材料代用文件；(2)材料出厂质保证书，材料试验报告、建设部认可的检测机构出具的结构胶与接触材料相容性和粘结力试验报告；(3）玻璃幕墙产品性能检验报告；（4）构件出厂质量证书;（5）隐蔽工程验收文件;（6）施工安装自捡记录；（7)正常憎况下物理耐用年限质量证书;（8）竣工验收证书；（9）着采用进口材料时，应由供应商提供有效的商检报告。
建筑工程质量控制资料(建筑工程安全和功能检验资料-幕墙的“四性”检测报告)
建筑工程质量控制资料（建筑工程安全和功能检验资料-幕墙的“四性”检测报告）5.1.6 幕墙和外窗的物理性能检测报告5.1.6.1 幕墙的“四性”检测报告Ⅰ基本要求和内容（1）幕墙的“四性”检测报告包括空气渗透性能、雨水渗漏性能、风压变形性能、平面内变形性能。
（2）设计要求做“四性”试验的幕墙必须提供“四性”检测报告。
当设计无明确时，由建设、监理、设计、施工商定。
（3）幕墙工程验收时，按规定须作“四性”试验的，应提供“四性”检测报告，报告中应有明确的检测结果及结论，并附有必要的试件图纸资料。
检测报告见检验（建）表5.1.6.1。
（4）同一工程有多种类型幕墙（如玻璃幕墙、金属幕墙、石材幕墙等）的，应按不同类型分别提供“四性”检测报告。
（5）幕墙应按设计计算的最大（最不利）层高和分格选取典型的单元作为试件进行检测。
试件单元的宽度最少应包括三根垂直受力杆件，其中最少有一根承受设计负荷；高度至少应包括一个层高，并在垂直方向上有两处或两处以上与承重结构相连接。
试件单元中必须包括典型的水平接缝和垂直接缝，并包含可开启部分（除非工程中无此部分）。
（6）组成检测试件的所有材料及构件均必须按要求实行见证取样送检。
（7）检测试件的安装和镶嵌应符合工程设计图纸要求，不得加设任何特殊附件或采取特殊措施，以保证试件受检状况与工程实际相符。
（8）幕墙试件的检测应在工程实际幕墙上墙安装之前进行，并附有结构胶、耐候胶相容性试验报告。
（9）幕墙试件的检测必须由具备相应资质的检测机构进行检测。
Ⅱ核查办法（1）核查是否每种类型的幕墙（如玻璃幕墙、金属幕墙、石材幕墙）均有“四性”检测报告。
（2）核查检测报告中试件单元的选取是否符合规定。
（3）核查各项性能的检测结果是否满足工程设计文件中的相应性能指标要求。
（4）核查检测报告中的检测单位是否有相应的检测资质。
（5）核查检测报告内容是否完整。
Ⅲ核定原则凡出现下列情况之一，本项目核定为“不符合要求”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层建筑幕墙（玻璃石材）的质量控制
摘 要：近年来，玻璃幕墙成为了高层建筑中重要的围护结构，它将建筑物外围
护的使用功能与外墙装饰相结合，形成了建筑技术与建筑艺术相统一的建筑围护
结构，已经在我国的高层建筑中得到了广泛的应用。因为玻璃幕墙的结构比较复
杂、涉及到各种各样的材料，所以工程技术要求非常高，质量控制难度大。本篇
文章针对当前玻璃幕墙在高层建筑中的应用，重点介绍了玻璃幕墙工程质量控制
的几点措施。
关键词：高层建筑；玻璃幕墙；质量控制
近年来，我国市场经济腾飞，建筑业取得了突飞猛进的发展，在经济建设和
建筑业高速发展的推动下，建筑幕墙业也随之产生、发展、壮大起来。但是，由
于受到譬如环境、设计等各个方面的因素的影响，再加上科学技术的广泛应用，
玻璃幕墙建筑在与时俱进的同时，也不可避免地出现了一些质量问题。要想建设
高质量的高层建筑，就必须严格控制玻璃幕墙的施工质量。
一、工程设计阶段的质量控制
图纸在设计时要尽量完整详细，保证表达方式的规范化，这样才能够给制作
和安装等各个方面人员完全看懂图纸提供便利的条件。当今，玻璃幕墙工程多数
是由工程施工方设计的，有的图纸没有经过原结构设计单位审核，设计的图纸不
规范，深度不够、图纸不全，没有节点大样图；有的建筑玻璃幕墙工程的避雷、
防火，以及防排水的措施不健全，设计图中不标注预埋件的位置；有的甚至玻璃
幕墙设计慢于整体工程进度，没有幕墙与主体结构的连接措施；还有的高层建筑
工程的楼面外缘地带，缺少实体的窗下墙，给玻璃幕墙留下了质量隐患。
二、建筑结构的质量控制
在进行玻璃幕墙的设计时，不仅要采取有效的防雨水渗漏的措施，而且在相
对比较容易发生渗漏的部位设置能够流向室外的泄水通道，同时在容易产生冷凝
水的地方，最好要设置冷凝水的排出管道，在制作构件时要按照相关规定要求进
行水孔的钻泄。在玻璃幕墙安装的过程中，切不可使泄水孔和排水通道受到阻力，
一定要保持排水系统的通畅，特别是一些设计有百页窗或者采光大棚的玻璃幕墙
工程中，要高度重视周边构造部位的施工，一旦发现密封不良或者材料性能不好
的情况，要马上维修或者进行更换，如果有必要，可以在每一个楼层做抗雨水渗
漏性能的试验，坚决不允许渗漏现象的发生。
三、材料选择的质量控制
玻璃幕墙的建设施工过程中使用的各种材料都必须符合国家的相关的法律
法规，幕墙结构胶的抗拉强度和剥离强度、以及撕裂强度等都要符合要求，选择
的材料最好也有避震的作用。在使用结构硅酮密封胶和耐候硅酮密封胶时，施工
方一定要跟材料供应方索要产品质量证明以及相容性试验报告，而且药品特别注
意结构胶质量的稳定性，切不可使用已经过期的结构硅酮胶，而且耐候胶与结构
胶各自有不同的使用功能，二者不得相互代用；五金件的使用必须要符合设计的
要求，为不可使用容易生锈的“不锈钢材料”，在电焊的过程中要对不锈钢才材
料采取适当的遮挡措施，防止电焊火花乱溅，一旦溅到不锈钢很容易引起不锈钢
生锈；在施工的过程中，要严格按照相关规定，使用防火等级高的材料，如果不
理解材料的防火等级，一定要进行取样测试。
四、性能检测阶段的质量控制
建筑幕墙的性能检测包括对幕墙风压变形、幕墙空气渗透、幕墙雨水渗漏、
幕墙层面位等多项物理性能的检测，不论是单元式幕墙，还是多跨连续梁幕墙都
应取两层以上的有代表性部位进行检测。同时要在幕墙构件安装之前。对幕墙建
设使用的结构胶和耐候胶等材料按规定进行检测。通过科学的性能检测不仅能够
发现设计和生产制作中的问题，甚至能够发现玻璃幕墙安装过程中出现的问题，
而且为设计和材料选择的正确性提供可靠的保障，确定幕墙设计功能与实际情况
是否相符。
五、节点的质量控制
有些高层建筑工程在进行结构施工时，没有提前埋连接构件，特别是一些旧
建筑改造工程，采用幕墙装饰时，必须要在结构上设置与幕墙铁角的连接。通常
会出现的工程现象是一些铁件出现位移或者倾斜，用钢筋等材料随意焊接，有的
甚至采用对接点焊，导致焊缝不饱满，焊缝强度达不到相关要求。立柱接头要有
10毫米到20毫米的空隙，最好采用套筒连接法。活动接头连接上立柱和下立柱，
芯柱与上柱滑动配合，与下柱固定。芯柱伸入上柱和下柱的深入不能小于2倍立
柱的截面高度，使立柱截面的惯性矩大于或者等于立柱的惯性矩，避免影响幕墙
的平面度。
六、隐框幕墙板材的质量控制
结构硅酮胶要根据相关规定进行注胶，保证胶缝的粘结强度。结构硅酮胶存
放的车间要保持清洁干净。打胶前要对支撑物表面进行清洁，每擦抹一次最好要
更换一块布。有些工程打胶时在没有经过处理的现场，无法控制注胶温和湿度条
件，导致玻璃表面有油渍，非常影响粘结强度。在进行立柱和横梁的安装时，要
科学控制平整度和垂直度，玻璃板块加工时，在结构胶固化的时间内要尽量避免
受力，有效防止墙面上的各玻璃拼映在墙面上的景观发生畸变，保证整幅隐框幕
墙的整齐、美观。
七、隐蔽工程验收阶段的质量控制
在高层建筑玻璃幕墙建设的施工过程中，要想确保玻璃幕墙的质量，就必
须结合施工的特点，加强隐蔽工程的验收。隐蔽工程验收要随着工程的进展阶段
及时进行，验收的项目包括：玻璃幕墙构件与建筑结构主体的节点、接头处理；、
幕墙变形缝和墙面转角的节点；立柱活动接头节点；粱柱连接和附框连接节点；
防雷接地、防火保温设施、内排水的节点；玻璃幕墙板材与立柱固定节点等。
总结：
玻璃幕墙是在高层建筑和超高层建筑中的广泛应用的一种建筑围护结构。在
实际的幕墙建筑工程中，针对玻璃幕墙的质量通病，采取有效的防范措施是保证
建筑工程质量的重要手段。要想保证高层建筑玻璃幕墙工程的工程质量，就必须
从玻璃幕墙的制作、安装、施工等的过程进行全方位的质量控制，做好每一个阶
段的质量检验工作，加强工程的质量管理，只有这样才能给高层建筑，甚至是超
高层建筑的工程质量提供有力的保障。
参考文献：
[1]林颖孜.高层建筑玻璃幕墙结构质量控制的探讨[J].工程质量.2004(6)
[2]黎云.黎雷.高层建筑中玻璃幕墙施工质量控制[J].中国科技信息.2011(9)
[3]林叶榛.超高层建筑幕墙的安装施工与质量控制[J].浙江建筑.2009.26(8)
[4] 吴碧怡.浅谈单元式玻璃幕墙的质量控制[J].管理观察.2010(18)
