溷凝土配合比设计计算
C30混凝土配合比计算与说明
C30混凝土配合比计算与说明1.混凝土配合比计算的基本原则：（1）根据混凝土所在部位的使用要求，确定混凝土的强度等级；（2）根据混凝土的强度等级，确定混凝土的水灰比；（3）根据混凝土的水灰比，确定水泥用量；（4）根据水泥用量和水灰比，确定骨料用量。
2.确定水灰比：混凝土的水灰比是指水与水泥质量之比。
水灰比的大小直接影响混凝土的强度和耐久性，一般情况下，水灰比越小，混凝土的强度越高。
根据C30混凝土的设计要求，常规水灰比范围为0.4-0.63.确定水泥用量：水泥用量的计算是根据水泥的质量和水灰比来确定的。
一般情况下，水泥用量的计算公式为：水泥用量=水泥用量/水泥质量比例x水灰比4.确定骨料用量：骨料用量的计算是根据混凝土的体积和骨料与水泥的比例来确定的。
骨料用量的计算公式为：骨料用量=混凝土体积x(1-水泥用量/骨料与水泥比例)5.原材料的选取：混凝土的原材料主要包括水泥、骨料和水。
水泥选用普通硅酸盐水泥或矿渣水泥，骨料主要选用颗粒均匀、密实、强度高的砂石，水的选取要求清洁、无色、无腐蚀性。
6.施工工艺和注意事项：（1）水泥、骨料和水的搅拌过程应该均匀，确保混凝土的质量；（2）控制混凝土的搅拌时间，避免过长导致混凝土的流动性下降；（3）注意混凝土搅拌机的保养和清洁，防止混凝土受到污染而影响强度；（4）保持适宜的施工环境温度和湿度，避免过高或过低的温度对混凝土的强度产生不利影响；（5）在浇筑混凝土前要对模板进行处理，防止漏浆和振实。
综上所述，C30混凝土的配合比计算是根据混凝土的设计要求确定水泥、骨料和水的比例，以确保混凝土的强度和使用性能满足设计要求。
合理的配合比计算和施工工艺是保证混凝土质量的关键。
混凝土配合比计算方法
一、确定计算配合比1. 确定砼配制强度（f cu,o）f cu,o =f cu,k+1.645σ式中f cu,o—混凝土配制强度（MPa）；f cu,k—混凝土立方体抗压强度标准值（MPa）；σ—混凝土强度标准差（MPa）。
混凝土σ可按表6.8.1取值。
表6.8.1 混凝土σ取值混凝土强度<C20 C20～C35 >C35 等级σ（MPa） 4.0 5.0 6.0 2.确定水灰比（W／C）αa、αb－－－－回归系数，可按表6.8.2采用。
表6.8.2 回归系数αa和αb选用表为了保证混凝土的耐久性，水灰比还不得大于表6.18中规定的最大水灰比值，如计算所得的水灰比大于规定的最大水灰比值时，应取规定的最大水灰比值。
3. 选定砼单位拌和用水量（m w0）（1）干硬性和塑性混凝土用水量的确定根据所用骨料的种类、最大粒径及施工所要求的坍落度值，查表6.8.3、6.8.4选取1m3混凝土的用水量。
表6.8.3 干硬性混凝土的用水量表6.8.4 塑性混凝土的用水量（2）流动性和大流动性混凝土的用水量计算a.以表6.8.4中坍落度90mm的用水量为基础，按坍落度每增大20mm，用水量增加5kg，计算出未掺外加剂时混凝土的用水量。
b.掺外加剂时的混凝土用水量按下式计算：m wa=m w0(1-β)式中m wa——掺外加剂时，每1m3混凝土的用水量(kg/m3 ) ；m w0——未掺外加剂时，每1m3混凝土的用水量(kg/m3) ；β——外加剂的减水率（％），应经试验确定。
4.确定单位水泥用量（ m c0）未保证混凝土的耐久性，由上式计算求得的 m c0还应满足表6.6.1规定的最小水泥用量，如计算所得的水泥用量小于规定的最小水泥用量时，应取规定的最小水泥用量值。
5. 确定砂率（ßs）（1）查表法—根据骨料的种类、最大粒径、水灰比按表6.8.5选用。
表6.8.5 混凝土的砂率（％）水灰比（w/c）卵石最大粒径（mm）碎石最大粒径（mm）10 20 40 16 20 400.40 26～32 25～31 24～30 30～35 29～34 27～32 0.50 30～35 29～34 28～33 33～38 32～37 30～350.60 33～38 32～37 31～36 36～41 35～40 33～380.70 36～41 35～40 34～39 39～44 38～43 36～41 （2）计算法α：拨开系数。
C30混凝土配合比计算过程

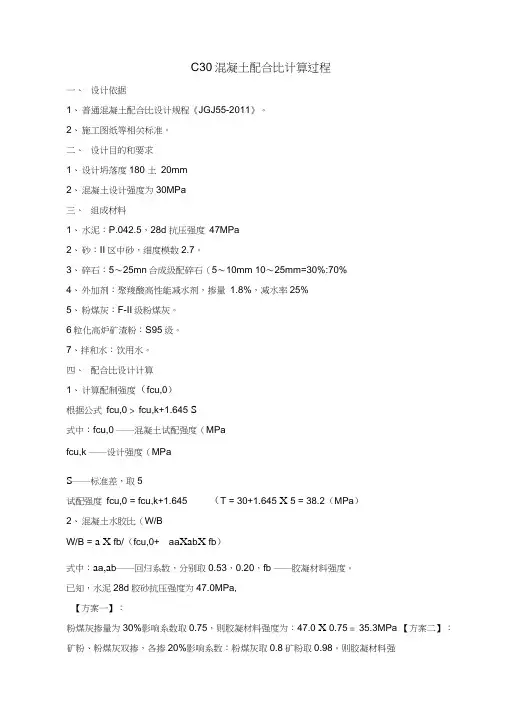

C30混凝土配合比计算过程一、设计依据1、普通混凝土配合比设计规程《JGJ55-2011》。
2、施工图纸等相关标准。
二、设计目的和要求1、设计坍落度180 土20mm2、混凝土设计强度为30MPa三、组成材料1、水泥：P.042.5，28d 抗压强度47MPa2、砂：II区中砂，细度模数2.7。
3、碎石：5〜25mn合成级配碎石（5〜10mm 10〜25mm=30%:70%4、外加剂：聚羧酸高性能减水剂，掺量1.8%，减水率25%5、粉煤灰：F-II级粉煤灰。
6粒化高炉矿渣粉：S95级。
7、拌和水：饮用水。
四、配合比设计计算1、计算配制强度（fcu,0）根据公式fcu,0 > fcu,k+1.645 S式中：fcu,0 ――混凝土试配强度（MPafcu,k ――设计强度（MPaS――标准差，取5试配强度fcu,0 = fcu,k+1.645 （T = 30+1.645 X 5 = 38.2（MPa）2、混凝土水胶比（W/BW/B = a X fb/（fcu,0+ aa Xa b X fb）式中：a a,a b――回归系数，分别取0.53，0.20，fb ――胶凝材料强度。
已知，水泥28d胶砂抗压强度为47.0MPa,【方案一】：粉煤灰掺量为30%影响系数取0.75，则胶凝材料强度为：47.0 X 0.75 = 35.3MPa 【方案二】：矿粉、粉煤灰双掺，各掺20%影响系数：粉煤灰取0.8矿粉取0.98。
则胶凝材料强度为：47.0 X 0.8 X 0.98 = 36.8MPa；由水胶比公式求得:方案一:WB 0.53 X 35.3/ (38.2 + 0.53 X 0.20 X 35.3 )= 0.45。
W/B 0.53 X 36.8/ (38.2 + 0.53 X 0.20 X 36.8 )= 0.46。
3、确定用水量碎石最大粒径为25mm坍落度75〜90mm寸，查表用水量取210kg,未掺外加剂、坍落度180mm寸单位用水量为：(180-90) /20 X 5+ 210= 232.5kg/m3。
第五章混凝土配合比设计
混凝土生产质量水平评定
强度标准差越大，说明强度的离散程度越大， 强度标准差越大，说明强度的离散程度越大， 混凝土质量愈不均匀。 混凝土质量愈不均匀。也可用变异系数来评 值越小，混凝土质量愈均匀。 定，值越小，混凝土质量愈均匀。 我国《混凝土强度检验评定标准》 我国《混凝土强度检验评定标准》根据强度 标准差的大小， 标准差的大小，将混凝土生产单位的质量管 理水平划分为“优良” 一般” 理水平划分为“优良”、“一般”及“差” 三等， P103表 20。 三等，见P103表5-20。
2.混凝土单位用水量 2.混凝土单位用水量
原则： 原则：
– 以满足混凝土拌和物的流动性为准，取较小 以满足混凝土拌和物的流动性为准， 值。
方法： 方法：
①对于具体工程，总结实际资料可得经验值。 对于具体工程，总结实际资料可得经验值。 根据坍落度要求，参照P91表 11初步估计 初步估计， ②根据坍落度要求，参照P91表5-11初步估计， 再进行试拌试验调整。 再进行试拌试验调整。
t=
f − fd
σ
强度保证率Ｐ（％）就可由正态分布曲线方 强度保证率Ｐ（％）就可由正态分布曲线方 Ｐ（％） 程积分求得， 程积分求得，即
P=
1 2π
∫
∞
t
e
t2 − 2
dt
–但实际上当已知ｔ值时，可从数理统计书 但实际上当已知ｔ值时， 中的表内查到Ｐ 中的表内查到Ｐ值。(表5-19 ） –工程中Ｐ（％）值可根据统计周期内混凝 工程中Ｐ（％） Ｐ（％）值可根据统计周期内混凝 土试件强度不低于要求强度等级的组数N 土试件强度不低于要求强度等级的组数N0 与试件总组数Ｎ（Ｎ ２５）之比求得， Ｎ（Ｎ≥ 与试件总组数Ｎ（Ｎ≥２５）之比求得， 即
混凝土配合比设计计算实例JGJ55-2011
精心整理混凝土配合比设计计算实例（JGJ/T55-2011）一、已知:某现浇钢筋混凝土梁，混凝土设计强度等级C30，施工要求坍落度为75～90mm ，使用环境为室内正常环境使用。
施工单位混凝土强度标准差σ取5.0MPa 。
所用的原材料情况如下： 1.水泥：42.5级普通水泥，实测28d 抗压强度f ce 为46.0MPa ，密度ρc=3100kg ／m3； 2.砂：级配合格，μf=2.7的中砂，表观密度ρs=2650kg ／m3；砂率βs 取33%； ）=0.55为了使混凝土耐久性符合要求，按强度要求计的水灰比值不得超过规查表用水量取m w0=195Kg /m 34．计算胶凝材料用量m c0=195/0.55=355Kg5.选定砂率（查表或给定） 砂率βs 取33；6.计算砂、石用量（据已知采用体积法）a ba b bf f αα355/3100+m s0/2650+m g0/2720+195/1000+0.11×1=1 33%=（m s0/m s0+m g0）×100%根据上面二式解得砂、石用量：m s0为603Kg ，m g0为1232Kg7.确定实验室初步配合比，水胶比为0.55时，配合比见下表：f cu,0=f cuk+1.645σ=30+1.645×5=38.2MPa2．计算水胶比：f b =?f ?s f ce =1×1×46=46MPa W/B=0.49×46/（38.2+0.49×0.13×46）=0.55a bcu,0a b b/f W B f f ααα=+求出水胶比以后复核耐久性(为了使混凝土耐久性符合要求，按强度要求计的水灰比值不得超过规定的最大水灰比值，否则混凝土耐久性不合格，此时取规定的最大水灰比值作为混凝土的水灰比值。
)0.55小于0.60，此配合比W/B采用计算值0.55；3、计算用水量（查表选用）m w0=205（1-20%）=164Kg、确定胶凝材料用量．计算胶凝材料用量m c0=164/0.55=298Kg取最小用量外加剂用量300×0.8%=2.4Kg5.选定砂率（查表或给定）砂率βs取36%；6.计算砂、石用量（据已知采用质量法，本例假定m cp为2400Kg/m3）则300+164+m s0+m g0=240036%=（m s0/m s0+m g0）×100%根据上面二式解得砂、石用量：m s0为Kg，m g0为Kg7.确定实验室初步配合比，水胶比为0.55时，配合比见下表：用料名称 水泥 粉煤灰 砂石水 外加剂 每m 3材料用量300 01642.4配合比1.00理论密度：ρ= 案例2某混凝土构件设计强度等级为C40，处于室外寒冷露天环境，施工要求混凝土坍落度为160~200㎜，根据施工单位历史资料统计，混凝土强度标准差σ＝6MPa 。
混凝土配合比设计与计算
混凝土配合比设计与计算一、引言混凝土作为建筑中最常用的材料之一，其配合比设计与计算是混凝土工程中不可或缺的环节。
合理的混凝土配合比设计可以保证混凝土的强度、耐久性、抗渗性等性能指标达到设计要求，同时还可以控制混凝土的成本和施工难度。
本文将详细介绍混凝土配合比设计与计算的相关内容，包括配合比设计的原则、计算方法、配合比调整等方面。
二、配合比设计的原则1.强度原则混凝土的配合比设计首要考虑的是混凝土的强度需求。
一般来说，混凝土的强度指标包括28天抗压强度、28天抗拉强度、28天抗弯强度等。
在进行配合比设计时，应根据具体工程的要求，确定混凝土的强度等级，并根据该等级确定混凝土的配合比。
2.工作性原则混凝土的工作性是指混凝土的流动性、可塑性、坍落度等指标。
在配合比设计时，应根据具体施工要求和混凝土的使用环境，确定混凝土的工作性指标，并通过配合比设计来实现。
3.耐久性原则混凝土的耐久性是指混凝土在使用过程中的抗冻融、抗渗透、耐化学侵蚀等指标。
在进行配合比设计时，应根据具体使用环境和对混凝土耐久性的要求，确定混凝土的配合比，以满足耐久性要求。
4.成本原则混凝土的成本是指混凝土材料的采购成本、混凝土生产成本、施工成本等。
在进行配合比设计时，应根据具体工程的经济效益和成本控制要求，确定混凝土的配合比。
三、配合比设计的计算方法1.配合比计算基础混凝土的配合比计算基础包括水泥用量、水用量、骨料用量、粉煤灰用量、矿渣粉用量、掺合料用量等。
2.配合比计算方法（1）确定水灰比水灰比是指混凝土中水与水泥的重量比。
水灰比的大小直接影响混凝土的工作性、强度和耐久性等性能指标。
一般来说，水灰比越小，混凝土的强度和耐久性越好，但工作性会有所下降。
确定水灰比的方法一般是根据混凝土的强度等级和工作性要求，参考相应的混凝土配合比表来确定。
（2）确定骨料配合比骨料配合比是指混凝土中骨料与水泥、粉煤灰、矿渣粉等掺合料的重量比。
骨料的种类、粒径、含水率等因素都会影响混凝土的强度和耐久性等性能指标。
C30混凝土配合比计算过程
C30混凝土配合比计算过程混凝土配合比计算是根据工程中使用的材料及其性能要求，以及混凝土的使用条件来确定的。
下面将详细介绍C30混凝土配合比计算的过程。
配合比计算主要包括以下几个步骤：1.确定混凝土的设计强度等级：C30表示混凝土的设计强度等级，强度等级是根据工程的要求决定的。
不同的强度等级对应着不同的设计混凝土配合比，其用水灰比、水胶比、砂率、石率等参数也会有所不同。
2.确定材料的型号和特性：混凝土的主要材料是水泥、骨料和水。
此外，还可以添加一些化学掺合剂来改善混凝土的性能。
每种材料都有其相应的型号和特性，需要在配合比计算中予以考虑。
3.确定用水灰比或水胶比：用水灰比是指水和水泥质量比，水胶比是指总净水量与胶凝材料质量比。
用水灰比一般用于常规混凝土配合比的计算，而水胶比则用于高性能混凝土的计算。
根据设计强度等级和材料特性，选择合适的用水灰比或水胶比。
4.选定合适的砂率和石率：砂率是指骨料中砂的质量分数，石率是指骨料中石的质量分数。
这两个参数的选取要根据宜配程度、工作性能等方面进行综合考虑。
一般来说，砂率和石率越高，混凝土的密实性和强度就会越高。
5.计算混凝土配合比：根据设计强度等级、用水灰比（或水胶比）、砂率和石率，可以计算出混凝土中水泥、骨料和水的用量。
混凝土的配合比可以按照体积法或质量法计算，其中体积法是更常用的方法。
配合比中的各个材料用量之间要满足体积或质量平衡的原则，确保混凝土的性能达到设计要求。
总结起来，C30混凝土配合比计算的过程包括确定强度等级、搜集材料特性、选定用水灰比（水胶比）、确定砂率和石率，最后根据以上参数计算出混凝土的配合比。
在实际工程中，需综合考虑经济性、可操作性、耐久性、抗裂性等因素进行优化，以获得最佳的配合比。
混凝土配合比计算书C45
混凝土配合比计算书强度等级：C45 抗渗等级：无其他技术要求：无设计坍落度：180-210mm 一、试配要求：JGJ/T55-2011 《普通混凝土配合比设计规程》DBJT01-64-2002 《混凝土矿物掺合料应用技术规程》JGJ／T104-2011《建筑工程冬期施工规程》二、原材料：水泥：唐山冀东水泥股份有限公司生产的P.O42.5水泥；砂：黄土梁子生产的II区中砂；石：平泉小道虎沟生产的5-31.5mm碎石；粉煤灰：中国国电集团滦河发电厂生产的的I级粉煤灰；矿渣粉：宽城兆丰新型建材有限公司生产的S95级矿渣粉外加剂：北京瑞帝斯建材有限公司生产的FAC-聚羧酸高性能减水剂(防冻泵送复合型)三、计算过程：1、计算水胶比：f cu,o=f co,k+1.65σ=53.23 W/B=αa×f b/( f cu,o +αa×αb×f b)其中：σ=5.0 f b=1.16*R f*R s*f ce,g其中R f=0.84 R s=0.94 f ce,g =42.5f b =38.93Mpa f co,k =45Mpa αa = 0.53 αb=0.2W/B=0.36根据历史资料取：W/B=0.312、单方用水量：W=170kg/m33、胶总用量：C O=W/（W/B）=548kg/m34、砂率：S p=39%5、粉煤灰用量：等量取代F A=C O×βc1=66kg/m3其中：粉煤灰取代水泥：β c 1=12%矿粉用量：等量取代K= C O×βc2 = 99 kg/m3其中：矿粉取代水泥18%。
6、实际水泥用量：C= C O×(1-βc1-βc2)=384kg/m37、外加剂用量：W a=(C+F A + K) ×A a=12.06kg/m3 其中：外加剂掺量为：A a=2.2%8、假设混凝土容重为：ρh=2440kg/m39、根据原材料密度计算体积为：1.003m3其中W:1000Kg/M3 C:3200Kg/m3S:2650Kg/M3 G:2700Kg/M3 F:2200Kg/M3 K:2800Kg/M3 Wa :1200Kg/m310、单方混凝土砂、石用量：S=（ρh－C－W－W a－F A- K）×S p=667kg/m3G=（ρh－C－W－W a－F A－K - sl）×(1－S p）=1043kg/m311、修正计算：实测混凝土容重= 2435kg/m3实测混凝土容重与设计容重之差小于2.0%，不予调整。
混凝土初步配合比计算
混凝土初步配合比计算
混凝土初步配合比的计算步骤包括以下几个部分：
1.确定混凝土的配制强度fcu,0。
fcu,0的计算公式为：fcu,0 = fcu,k + 1.645σ。
其中，fcu,k为混凝土立方体抗压强度标准值，即混凝土强度等级值，σ为
混凝土强度标准差。
2.确定水灰比W/C。
水灰比的计算公式可能会因使用的骨料类型（如碎石或
卵石）而有所不同。
当使用碎石时，计算公式为：W/C = αa·fce / (fcu,0 +
αa·αb·fce)；当使用卵石时，计算公式为：W/C = 0.48·fce / (fcu,0 +
0.48·0.33·fce)。
其中，fce为水泥28d抗压强度实测值，αa和αb为经验系
数，具体取值需要根据实际情况确定。
3.确定水泥用量。
水泥用量的计算公式为：水泥用量= 水的质量/ (水灰比
* 水泥的密度)。
其中，水的质量可以通过单位体积混凝土所需水量计算得
出，水泥的密度可以参考相关标准值。
4.确定骨料用量。
骨料用量的计算需要考虑混凝土的设计强度、骨料的种
类、粒径和石子的空隙率等因素。
通常，骨料用量可以通过单位体积混凝
土的总质量减去水泥用量和水的质量得出。
需要注意的是，以上是一种常规的混凝土配合比计算方法，实际上还需要考虑一些其他因素，比如混凝土的施工条件、环境温度、施工方法等。
因此，在进行混凝土配合比计算时，最好参考相关的混凝土设计规范和标准，以确保混凝土的质量和性能符合要求。
混凝土配合比的计算
ma2= mb0×=kg/m3
③（ma3）掺量为%，得：
ma3= mb0×=kg/m3
10、计算粗骨料用量
WG=ρa*α=kg/m3
11、通过以上计算，得到理论配合比如下：
mwo: mc:mg:ma1:ma2
::：:
四、试配、调整与确定配合比
1、试配、调整，得出基准配合比
按理论配合比试拌L拌合物，经试配、调整，得出基准配合比。如下：
项 目
水
水泥
掺合料
砂
石 子
外加剂
①
②
①
②
①
②
①
②
③
试配材料用量（kg）
材料增减（kg）
基准配合比（kg/m3）
2、另外计算两个水胶比的配合比分别进行试配
根据基准配合比，另外计算两个水胶比分别增加和减少0.05 的配合比进行试配，每个配合比试配时各拌L拌合物，见下表：
配合比
编号
配合比与
试配用量
水
水泥
掺合料
坍落度（mm）
和易性
扩展度（mm）
1.基 准
2.+0.05
3.-0.05
③连 续 孔 隙 率试 验 结 果
配合比编号
试件体积（mL）
水中质量（g）
表干质量（g）
水密度（g/cm3）
连续孔隙率（%）
1.基 准
2.+0.05
3.-0.05
混凝土配合比设计表(二)
混凝土配合比设计表(三)
④ 其 它 性 能 试 验 结 果
Ww’=Wc’ⅹR’(W/B)=kg/m3
实际用水量：Wo’= Ww’ⅹ(1-β)=kg/m3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计强度等级 C
30
回归系数a要求坍落度 ㎜180标准差 MPa50.500.49水泥强度等级42.5360367水泥实际强度 MPa259264水泥强度等级富裕系数1.17273水泥表观密度 g/cm33.16.4766.595掺合料品种粉煤灰00掺合料掺量 %2028.829.4掺合料影响系数0.85685683掺合料表观密度 g/cm32.1411181114外加剂1品种180180外加剂1密度 g/cm31.0823492350外加剂1掺量 %1.8外加剂2品种外加剂2密度 g/cm31外加剂2掺量 %0试拌25升用量 kg（干骨料）膨胀剂掺量(内掺） %10基准基准-0.05基准+0.05膨胀剂取代水泥率 %100水胶比0.50.450.55膨胀剂密度 g/cm33水用量4.54.54.5砂细度模数2.9水泥用量6.4757.25.9砂表观密度 g/cm32.62掺合料用量1.81.71.4石最大粒径 ㎜31.5外加剂1用量0.1620.1750.143石表观密度 g/cm32.69外加剂2用量000砂率 %38膨胀剂用量0.720.80.655用水量 kg/m3180砂用量17.12516.77517.825含气量 %1石用量27.9527.9527.875说明6、F4~F14格为经强度校核选定水胶比后计算得到的配合比。1、红色加粗字体所在单元格内容可按需要改变，其余单元格内容不要轻易改动2、采用体积法计算，各材料密度不能为空。3、水泥实际强度和富裕系数均填写时，以实际强度参与计算。5、B列灰底内容不参与计算，可以不填。4、外加剂掺量以所有粉料计算，膨胀剂以水泥用量内掺计算，取代水砂用量石用量水用量理论容重 kg/m3试拌用量胶凝材料用量水泥用量掺合料用量外加剂1用量外加剂2用量膨胀剂用量JGJ 55-2011 普通混凝土配合比设计计算 (kg/每立方米混凝土)配制强度 MPa38.2水胶比0.53
b基准-0.050.05水胶比0.50.450.55水用量180180180水泥用量259288236掺合料用量726856外加剂1用量6.4766.9845.728外加剂2用量000膨胀剂用量28.83226.2砂率 %38.037.539.0砂用量685671713石用量111811181115理论容重kg/m3234923642332含水率基准基准-0.05基准+0.05/0.50.450.55/3.573.5833.544/6.4757.25.901.81.71.400.1620.1750.143000000.720.80.6553.817.77617.41218.502128.2328.2328.154比。元格内容不要轻易改动。计算。取代水泥率可按实际调整。含水率调整后用量 kg用量kg/每立方米混凝土)0.20
