人教版九年级物理全一册 第十七章 欧姆定律 欧姆定律计算专题练习
欧姆定律计算专题
1.两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻 2)灯泡L1和L2中通过的电流
3) 干路电流
2．如下图所示，电源电压为8伏特，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？
3．如图所示，已知电阻R1=6欧姆，通过R2的电流强度I2=0.5安培，通过R1和R2的电流强度之比为I1：I2=2：3求R2的阻值和总电压U。
4. 如图所示的电路中．电源两端电压不变；电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：
（1）通过电阻R1的电流I1； (2)电源两端电压U； （3）电阻R2的阻值．
5．如图所示，电源电压为15伏特，电阻R1=R2=10欧姆，求下列情况安培表和伏特表的示数。(1)当K接通时；(2)当K断开时。
5. 如图所示，R2的阻值为20Ω。开关S闭合后电流表A的示数为 2.7A，电流表A1的示数为1.8A， 求:
(1)电源电压;(2)电阻R1的阻值。
8．如图所示，R1=20欧姆，R2=60欧姆，电源电压为12伏特。
(1)当电键K1断开，电键K2与B端接通时，求R2两端的电压。
(2)当电键K1与C端接通，电键K2与A端接通时，求安培表中通过的电流强度。
9．在图所示的电路中，电阻R1=4Ω，R2=1Ω，R3为滑动变阻器，电源电压为12伏（电源电压保持不变）。所用的安培表量程是0~3A，伏特表的量程为0~6V，在实验过程中，为了使安培表、伏特表都不会损坏，那么滑动变阻器接入电路中的电阻至少多大？
10．如图所示的电路中，电阻R1的阻值是5欧姆，干路中的电流强度I是0.5安培，电阻R2两端的电压是2伏特。求： (1)通过R1的电流强度；
(2)通过R2的电流强度；(3)R2的电阻值。
11．如图所示电路，已知R1=2欧姆，R2=4欧姆，U1=2伏特，求：
(1)通过R1的电流强度I1；(2)R2两端的电压U2。
12．如图所示，安培表的示数是0.3安培，如果小灯泡L的电阻是10欧姆，整个电路里的电阻是30欧姆。求：(1)小灯泡L两端的电压；
(2)滑动变阻器连入电路中的电阻；(3)伏特表的示数
人教版九年级物理第17章《欧姆定律》单元测试题(含答案)
九年级物理第17章《欧姆定律》测试题
一、选择题(本题共10小题，每小题4分，共40分)
1．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是( )
A.保持变阻器滑片不动
B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动
D．适当增加电池的节数
2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是( )
A．R1＞R2 B．R1＝R2
C．R1＜R2 D．无法确定
3．教室内装有多盏电灯，每多开一盏电灯，则教室内电路的( )
A．总电流增大 B．总电压增大
C．总电阻增大 D．总电压、总电流都不变
4．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是( )
A．电阻R短路 B．电阻R断路
C．灯L短路 D．灯L断路
5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。小柯设计的如图所示的电路中符合要求的是( )
A．只有甲符合 B．只有乙符合
C．甲、乙都符合 D．甲、乙都不符合
6．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，则以下说法正确的是( )
A．R1与R2串联
B.电压表只测R1两端的电压
C．当P向b滑动时，电压表示数不变，电流表A2示数不变
D．当P向b滑动时，两个电流表的示数都变小
7．如图所示，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则( )
【单元练】人教版初中九年级物理第十七章【欧姆定律】经典习题(含答案解析)
一、选择题
1．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻Rx的阻值的电路是（ ）
A． B．
C． D．C
解析：C
A．由电路图知，定值电阻R0与电阻Rx串联在电路中，电压表测Rx两端的电压，而电源电压已知，则可求R0两端的电压，据欧姆定律可求通过电路的电流，从而求出Rx的阻值，故A不符合题意；
B．由电路图知，定值电阻R0与电阻Rx串联在电路中，电压表测R0两端的电压，而电源电压已知，据欧姆定律可求通过电路的电流，Rx两端的电压
Ux=U-U0
则Rx的阻值可求，故B不符合题意；
C．由电路图知，定值电阻R0与电阻Rx并联在电路中，电流表测R0支路的电流，电源电压已知，则两个电阻两端的电压已知，但通过Rx的电流无法求，那么无法求出Rx的阻值，故C符合题意；
D．由电路图知，定值电阻R0与电阻Rx并联在电路中，电流表测Rx支路的电流，电源电压已知，则Rx两端的电压已知，据欧姆定律可求出Rx的阻值，故D不符合题意。
故选C。
2．如图所示，把电阻R接入电源电压为6V的电路中，电流表示数是0.3A，如果需要让电路中的电流增大到0.8A，可以采取的方法是（ ）
A．用一个20Ω的电阻与R串联 B．用一个20Ω的电阻与R并联
C．用一个12Ω的电阻与R串联 D．用一个12Ω的电阻与R并联D
解析：D 据并联电路的分压特点知，要让电路的电流增大，则需要将电阻并联在电路中，据题意知，并联电阻分去的电流
I=0.8A-0.3A=0.5A
则并联的电阻
6V12Ω0.5AURI
故ABC不符合题意，D符合题意。
故选D。
3．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转。若电路中只有一处故障，对于此电路可能故障的判断，下列说法中正确的是（ ）
A．灯L断路 B．灯L短路 C．R1短路 D．R2短路B
解析：B
人教版九年级物理第17章欧姆定律计算题难度提升训练有答案
人教版九年级物理第17章欧姆定律计算题难度提升训练有答案
姓名：__________ 班级：__________
一、计算题（共14题）
1.如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I﹣U图象，电源电压保持不变．当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：
①电源电压．
②滑动变阻器R2的最大阻值．
③当S1、S2均闭合，且滑片P在a端时，求电流表的示数．
2.图甲为株洲石峰公园内长2km的滑道，它由两根并行的钢轨依山势铺就，游客可乘坐滑车直达蔷薇园停车场，为实时显示滑车MN下滑的路程，可在滑道顶端A1和A2间连接U＝15V的直流电源，底端B1和B2间连接量程为15V的电压表，如图乙所示。每根钢轨每千米电阻为30Ω，滑车电阻R0＝30Ω。
（1）滑车在下滑过程中，电压表示数逐渐________（填“增大”或“减小”）；
（2）当滑车位于滑道中点时，电压表示数为________V；
（3）请导出电压表示数Ux与滑车下滑路程x（单位km）的关系式。
3.如图所示，已知电源电压为U，三个电源的阻值分别为R1、R2和R3 ， 求：
①当S1、S2均断开，电流表和电压表的示数；
②当S1、S2均闭合时，电压表和电流表的示数．
4.在如图所示的电路中，电源电压为6 V且保持不变，电阻不随温度变化。滑动变阻器的最大阻值是10
Ω。当开关S断开，滑动变阻器的滑片P在b端不动时，电流表的示数为0.2 A。闭合开关S，再将滑片P移动到变阻器的a端时，电流表的示数为0.4 A。求：电阻R1、R2的阻值。
5.如图所示，定值电阻R1的阻值为10Ω，灯L上标有“6V 3.6W”，滑动变阻器R2上标有“50Ω 3A”，电流表、电压表的量程分别为0～3A、0～15V．
（1）闭合S1、S2 ， 灯L正常发光，求：①灯正常发光的电阻；②滑动变阻器允许连入电路的阻值范围．
人教版九年级物理第十七章《欧姆定律》综合检测卷(含答案)
1 人教版九年级物理第十七章《欧姆定律》综合检测卷（含答案）
一、单选题
1．小刚利用如图所示电路探究“导体电流跟导体电阻的关系“，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来的操作应该是（ ）
A．眼睛观察电压表，将变阻器滑片适当向右移动，记录电流表示数
B．眼睛观察电压表、保持变阻器滑片不动，记录电流表示数
C．眼睛观察电流表，将变阻器滑片适当向左移动，记录电压表示数
D．眼睛观察电流表，适当增加电池的节数，记录电压表示数
2．关于欧姆定律，下列说法中正确的是（ ）
A．电压一定时，导体的电阻与通过的电流成反比
B．电阻一定时，通过导体的电流与导体两端的电压成正比
C．电流一定时，导体的电阻与导体两端的电压成正比
D．导体两端的电压与通过导体的电流成正比，与导体的电阻成反比
3．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻Rx的阻值的电路是（ ）
A． B．
C． D．
4．如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向右滑动，下列判断正确的是（ ）
A．滑动变阻器接入电路中的阻值变小
B．电流表的示数变大
C．R2两端电压变大
D．电压表的示数变大 2 5．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（ ）
A．若电流表读数增大，R接入电路的电阻减小
B．若电流表读数增大，表明油量增多
C．若电流表读数减小，电阻0R的功率减小
D．若电流表读数减小，滑动变阻器R两端的电压减小
6．有一种金属导体材料在0~100℃之间时，电阻R与温度t（℃）满足关系：R＝100+2t（单位Ω）。用这种材料制成的热敏电阻与电压表等元件连成如图电路。电源电压为6V，电压表量程为0~3V，R0阻值为200Ω。若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（ ）
人教版九年级物理上册 单元清 检测内容：第十七章 欧姆定律
第1页 共6页 检测内容：第十七章 欧姆定律
得分 卷后分 评价
一、选择题(本大题共10小题，每小题3分， 共30分)
1．关于电流、电压和电阻的关系，下列说法正确的是(C)
A．当导体两端的电压为零时，电阻也为零
B．通过导体的电流越小，导体的电阻越大
C．定值电阻两端的电压越大，通过该电阻的电流就越大
D．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
2．如图所示，R1＞R2，所有元件完好，开关闭合，电流表A的示数是1 A，则电流表A1的示数(A)
A．小于0.5 A B．等于0.5 A C．大于0.5 A D．等于1 A
第2题图 第3题图 第4题图
3．(宁夏中考)如图所示，电阻R2的阻值为15 Ω。当开关S1、S2闭合时，电流表A1的示数为0.5 A，电流表A2的示数为0.2 A。下列说法正确的是(A)
A．电阻R1的阻值为10Ω
B．S1、S2闭合时，通过电阻R1的电流为0.5 A
C．S1、S2闭合时，电流表A1测量的是R1的电流
D．开关S2断开时，电流表A2示数为0.5 A
4．如图所示是某煤气泄漏检测装置的简化电路图，其中电源电压保持不变，R0为定值电阻，R为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关，下列说法正确的是(C)
A．煤气浓度增大时，电流表示数将减小
B．煤气浓度增大时，电压表示数将减小
C．煤气浓度减小时，电压表与电流表的比值将不变
D．煤气浓度减小时，电压表与电流表的比值将变大
5．(武汉中考)如图所示，电源电压15 V保持不变，滑动变阻器的滑片P在最右端。闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5 A；保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2 A，则电阻R3的阻值是(C)
A．20 Ω B．30 Ω C．45 Ω D．50 Ω

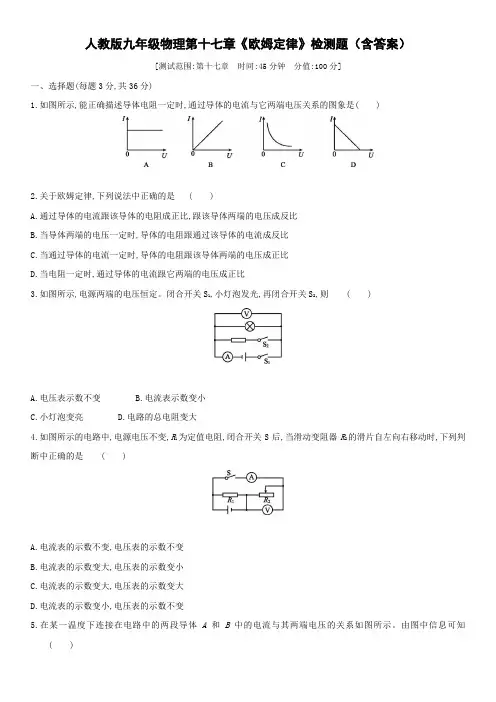

人教版九年级物理第十七章《欧姆定律》检测题(含答案)
人教版九年级物理第十七章《欧姆定律》检测题（含答案）
[测试范围:第十七章 时间:45分钟 分值:100分]
一、选择题(每题3分,共36分)
1.如图所示,能正确描述导体电阻一定时,通过导体的电流与它两端电压关系的图象是( )
2.关于欧姆定律,下列说法中正确的是 ( )
A.通过导体的电流跟该导体的电阻成正比,跟该导体两端的电压成反比
B.当导体两端的电压一定时,导体的电阻跟通过该导体的电流成反比
C.当通过导体的电流一定时,导体的电阻跟该导体两端的电压成正比
D.当电阻一定时,通过导体的电流跟它两端的电压成正比
3.如图所示,电源两端的电压恒定。闭合开关S1,小灯泡发光,再闭合开关S2,则 ( )
A.电压表示数不变 B.电流表示数变小
C.小灯泡变亮 D.电路的总电阻变大
4.如图所示的电路中,电源电压不变,R1为定值电阻,闭合开关S后,当滑动变阻器R2的滑片自左向右移动时,下列判断中正确的是 ( )
A.电流表的示数不变,电压表的示数不变
B.电流表的示数变大,电压表的示数变小
C.电流表的示数变大,电压表的示数变大
D.电流表的示数变小,电压表的示数不变
5.在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知 ( )
A.A导体的电阻为10 Ω
B.B导体的电阻为5 Ω
C.A、B导体并联在电压为3 V的电源两端时,通过A导体的电流为0.6 A
D.A、B导体串联在电压为3 V的电源两端时,通过B导体的电流为0.5 A
6.在如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。过了一会儿,两电表的示数都突然变大,则该电路中出现的故障可能是 ( )
A.灯L发生了断路 B.灯L发生了短路
C.电阻R出现断路 D.电阻R出现短路
7.如图甲所示为气敏电阻阻值随有害尾气浓度β变化的曲线,某物理小组利用气敏电阻设计了汽车有害尾气排放检测电路,如图乙所示,电源电压恒定不变,R为气敏电阻,L为指示灯(电阻一定)。闭合开关,当有害尾气浓度β增大时 ( )
人教新版九年级物理全一册 17.2 欧姆定律 同步训练题 含答案
人教新版九年级物理全一册 17.2 欧姆定律 同步训练题 含答案
1 / 25 17.2 欧姆定律
一．选择题（共11小题）
1．在一段定值电阻的两端加一可变电压U，以下说法中正确的是（ ）
A．由R＝可知，R与U成正比
B．不管U如何变化，U与I的比值不变
C．由I＝可知，I与U成反比
D．由R＝可知，R与U成反比
2．关于欧姆定律，下列说法正确的是（ ）
A．电阻越大，电流越小
B．电压越大，电流越大
C．电压为零，电阻也为零
D．电阻一定时，电压越大，电流越大
3．以下是对欧姆定律表达式的几种理解，其中正确的是（
）
A．由I＝可得R＝，表示在通过导体电流一定时，R跟导体两端电压成正比
B．由I＝可得R＝，表示在导体两端电压一定时，R跟通过导体的电流成反比
C．I＝表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比
D．I＝表示在导体两端电压一定时，通过导体的电流跟导体电阻成正比
4．关于欧姆定律，下列说法正确的是（ ）
A．导体的电阻越大，通过导体的电流越小
B．导体中的电流与导体的电阻成反比
C．导体中的电流与电压成正比
D．对同一导体而言，其两端电压增加到原来的3倍，则导体中的电流也增加到原来的3倍
5．关于欧姆定律变形公式R＝，以下说法中正确的是（ ）
A．导体的电阻与这段导体两端的电压成正比
B．导体的电阻与这段导体的电流成反比
C．电压一定时，导体中的电流越大，导体的电阻越大 人教新版九年级物理全一册 17.2 欧姆定律 同步训练题 含答案
2 / 25 D．利用这个公式可以计算电阻，但是电阻和电压、电流无关
6．如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（ ）
A．两个电流表的示数相等
B．A1测的是通过L1的电流
C．两灯L1与L2电阻之比为1：4
【精】人教版初三物理第十七章欧姆定律-知识点+练习题+单元测验(有答案)
word格式-可编辑-感谢下载支持
初三物理
第十七章
欧姆定律
一、电流与电压和电阻的关系
1、在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；
2、在电压一定的情况下，导体中的电流与导体的电阻成反比。
二、欧姆定律及其应用
1、欧姆定律的内容：
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2、数学表达式 =UIR 变形公式有：
=,,,URUIRI
3、说明：
①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）
②I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
③使用欧姆定律解题时，电压的单位用伏，电阻的单位用欧，电流的单位用安。
④导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。R=IU
是电阻的量度式，它表示导体的电阻可由IU给出，即R 与U、I的比值有关，但R与外加电压U 和通过电流I等因素无关。
课外补充：
1、串联电路的电阻特点
串联电路中总电阻等于各部分电路电阻之和。 公式：R=R1+R2
串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。多个电阻串联相当于增大导线的长度。
2、并联电路的电阻特点
并联电路总电阻的倒数等于各支路电阻倒数之和。 公式：R1=1R1+2R1
并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。多个电阻并联相当于增大导线的
横截面积。
【例题解析】
1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中不正确的是［ B ］
A．R由铜线的长度和横截面积决定 B．R的大小与U有关
C．铜线的电阻对电流通过有阻碍作用 D．R的大小与I无关
2．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［ D ］
A．电流强度较大 B．电流强度较小 C．电压较大 D．电压较小 word格式-可编辑-感谢下载支持
2022年人教版九年级物理第十七章《欧姆定律》复习考题精选练附答案解析
1 2022年九年级物理第十七章《欧姆定律》复习考题精选练
一．选择题（共12小题）
1．如图所示的电路中，闭合开关S，小灯泡L1和L2均正常发光，电流表和电压表均有示数，下列关于该电路的说法中正确的是（2022•雁塔区校级模拟）（ ）
A．灯泡L1与L2额定电压可能不相同 B．电压表测量L2两端的电压
C．两灯泡的额定功率一定相同 D．电流表如果断路，L1不发光L2发光
2．（2022•大连）如图是“伏安法测电阻”的实验电路图。关于该实验，下列说法正确的是（ ）
A．实验原理是P＝UI B．滑动变阻器的作用是改变电源电压
C．多次测量取平均值是为了减小误差 D．实验结束，断开开关即可离开实验室
3．（2022•长沙二模）在“探究串联电路电压的特点”活动中，某同学连接好下图的电路且闭合开关S后，电压表示数如图所示。已知电源电压3V且保持不变，灯泡电阻不随温度变化，则（ ）
A．灯L2两端电压为2V
B．实验时两灯泡的亮度一定相同
C．连接电路后闭合开关，电压表示数为3V，则可能是L1断路
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
4．等值电阻R1、R3组成如图（a）所示的电路，闭合开关S1，电压表V1示数和电流表A1示数的比值为k1；然后取R3与等值电阻R2组成如图（b）所示的电路，闭合开关S2，电压表V2示数和电流表A2示数的比值为k2，k1与k2相等。若已知电源、电压表和电流表完全相同且完好，三个电阻中只有一个电阻存在故障，则下列判断正确的是（ ） 2
A．电阻R1可能短路B．电阻R2一定断路 C．电阻R2可能短路 D．电阻R3一定断路
5．（2022•皇姑区二模）如图所示电路，电源电压及灯丝电阻保持不变。闭合开关S，将滑动变阻器的滑片P从a端移到中点，则（ ）
A．灯L变亮 B．电流表A1的示数变小
人教版九年级上册物理第十七章 欧姆定律-能力提升练习(含答案)
1 / 1
九年级上册物理-欧姆定律-能力提升练习
一、单选题
1.小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移。下列分析错误的是（ ）
A. 如果选择电压表，水量增多时电表示数变大 B. 如果选择电流表，水量减少时电表示数变小
C. 与电压表相比，选择电流表设计电路更节能 D. 如果选择电流表，R0可以在水太多时保护电路
2.小悦将额定电压相同的两只小灯泡L1、L2串联接在电源上，如图所示．闭合开关后发现L1发出明亮的光，却看不到L2发光，造成此现象的原因可能是 ( )
A. L2开路 B. L1的电阻相对太小 C. L2的额定功率相对太大 D. L1的实际电压相对太小
3.关于公式 R ＝ ，下列说法中正确的是（ ）
A. 导体电阻由它两端的电压和通过它的电流决定
B. 导体电阻等于该导体两端的电压跟通过它的电流的比值
C. 导体两端的电压一定时，导体的电阻跟通过它的电流成反比
D. 通过导体的电流一定时，该导体两端的电压跟导体电阻成反比
4.某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0 ， 测量未知电阻Rx的阻值，图中不可实现测量Rx阻值的电路图是( )
A. B. C. D.
5.如图所示，R1和R2的阻值之比为1：2，则电流表A1和A2的示数之比为（ ）
