铝型材的钛金表面处理技术
１９９８，Ｖｄ．２６，Ｎｅ９ ４ ７
轻合金加工技术Ｊ ４３
铝型材的钛金表面处理技术
王祝堂
（漯河铝合金型材厂河南省漯河市４６２０ｏｏ） ｆ７占
【摘要ｌ铝型材钛金表面处理是采用真空多弧等离子体镀膜技术，在铝合金型 材或其他铝产品表面形成一层与铝基体结合极为牢固的金黄色的或其他颜色的ＴｉＮ 膜层。这种膜层色泽艳丽，耐侯性与抗蚀性强，起耐磨，干润滑性、热韧·ｆ生好，热硬性
高，铝材镀钛金是在特定的真空、温度、压强、电磁场条件下进行，工艺复杂，需采用专
门的设备，对操作人员素质要求较高。 关键词铝型材镀袄奎表面处理真空多弧离子镀膜机抛光 如 丰’ 一 一 。
Ｔｅｃｈｎｏｌｏｇｙ ｆｏｒ Ｔｉ——ｇｏｌｄ Ｓｕｒｆａｃｅ ｏｎ ｔｈｅ Ａｌｕｍｉｎｕｍ Ｓｅｃｔｉｏｎｓ
Ｗｍｔｇ Ｚｈｕｔａｎｇ
（ｈ小ｅ Ａｌｏｒｒｆｉｕｕｍ Ａｌｌｏｙ Ｐ咄】ｅ Ｐｌａｎｔ，Ｉ＿ａｃｈｅ，４６２ＯＯＯ，Ｃｈｉｎａ）
Ａｌ￣ｔｒａｃｔ Ｔｈｅｌ￣ｔｅｎｔｅｄ ０ａ瞄８ ａｎｄ ｅｑ ｆｏｒ Ｔｉ—ｇｏｌｄ（Ｔ￣） ｄ 叩ｔｈｅ ａｌｕｍｌｎｕｍ
ａｎｄＩ乜ａｌｌｏｙ ｍ１Ｂ ａｎｄ ｏｄＩＩｃＩ８ ｔｏ ｂｅｔｈｅｆｉｒｓｔ ｏｆｉｔｓ ｋｉｎｄｉｎｔｈｅｗｏｒｌｄ．Ｔｈｅ ａｌｕｍｌｎｕｍ ８ｅ￣ｘｑＡ￥ｗｈｉｃｈ ｕｓｅｄｔｏｂｅ ｄｕｌｌｉｎｔｏ￣ｔｅ ａｎｄｌｏｗｉｎ ｒａｎｋｆｌＯＷ ｃａｒＩｂｅｔｏｍｅｄｉｎｔｏ ｈ 一ｒａｎｋｄｅｃ—
ＯＩ￣Ｖｅｍａｔｅｒｉａｌｓ ａｆｔｅｒ ｃｏａｔｉｎｇ．Ｗｉｔｈｔｈｅ ｅ￣ｅｂｉｆｉｔｙｔｏ ｐｍｃｅ￣ｍａｔｅｒｉａｌｓｉｎ ａｎｙ ｓｈａｐｅｓ ａｎｄ ｐ日ｔ－
ｔ舳ａｔｌｏｗ ｃｏｓｔ，ｔｈｅｉｏｎ ｒＩｇＩＩ证ｌｌｉ嗍ｄｅｖｅｋｑ￣ｅｄ ｂｙ Ｚｕｎｈｕａ ｓＩ 壕８ｓｉｎｇＴｉ—ｇｏｌｄ ＥｊｑＩＩｉｐ— ｒａｅｎｔ Ｃｏ．ｈｄ．ｈａｖｅｆｉｌｌｅｄｕｐｔｈｅ ｇａｐｉｎｔｈｅｍａｒｋｅｔ． Ｋｅｙｗｏ￣ａｌｍｎｉｎｕｍ ａＩ ￣ｄｏｎｓ；ｉｏｎ ｐｔ￣ｎｇＴｉ—ｇｏｌｄ；ｆｉｔａｎｉｍｎ ｎｉｔｒｉｄｅ；ｓｕｒｆａｃｅ ｈ ｒｌｇ
钛金膜层镀覆法是我国王殿儒教授于
∞年代初发明的，并创办了北京长城钛金公 司．很快使这项技术进入产业化的轨道，已成
为我国势力最强、技术最先进的离子镀膜专
业研究和设备制造中心。１９８５年７月江苏 省天葆钛金厂在吴江市建成投产，是国内首 家镧作钛金金字招牌的专业厂家，也是国内
规模最大的生产钛金镜面板和镀钛工艺加工
专业厂家之一，为国内外许多高楼大厦制作
收稿日期：１９９８—０６—０８王祝堂，男，６７岁，教授 过金字招牌。 ８０年代末，北京长城钛金公司设计制造 出世界上最大的 ＩＧ一２０型离子镀膜机。开
发了离子镀膜技术应用于建筑装饰的新领
域。后来，又在河北省唐山燕城钛金公司建 成了镀膜室达５ ７００ｌ珊ｌ×ｌ ０００ｍ×３ ５００ ｍ的离子镀膜机，于ｌ９９６年３月投产’，一切
工艺参数均由计算机控制，生产过程全盘自
动化。以后，在北方钛金有限公司基础上于 维普资讯 http://www.cqvip.com ４４ 轻合垒加工技术 １９９８，Ｖｏ１．２６，Ｎｏ９
９０年代中期组建了超越集团公司，下属：遵
化市超越钛金设备有限公司，中外合资天津 金亚钛金有限公司，沈阳超越钛金有限公司，
中马国际钛金有限公司。是集设备制造、技
术开发、钍金建材、制品、钛金装饰工程于一
体的综合企业集团。不久，该公司研制开发 出了铝合金镀钛金技术，这属国际首创，已取 得国家专利（专利号９７２５０５１８．０），并设计出
生产钛金铝型材的一系列专用设备。
１铝合金钛金表面处理基本原
理及材料特性
铝合金镀钛金于９０年代中期诞生于华
夏大地。镀钛金首先应用于不锈钢，如天安
门城楼的金色栏杆。钛金不锈钢虽然具有许
多其他材料无法相比的优点，但是有一系列 难以克服的不足之处。如价格较高，型材品
种有限，比铝合金的少得多．满足不了一些形 状复杂的装饰装潢件的镧作。钛金不锈钢构
件除了用如圆管、花纹管、方管之类材料加工 外，主要是用钛金不锈钢板带经剪、折、弯、
挤、压、冲、拉、焊、粘等成形工艺使其成型，形
状较简单，品种受限制，如多为球形、筒形、弧 形、多边形等，而且成形工序多，很难用钛金
不锈钢板带加工所需形状的特种装饰件或形
状复杂的工件。另外，在钛金不锈钢工件成
形过程中总会或多或少地出现褶皱、波纹等
缺蹈，影响表面平整度，使表面质量与装饰效 果大为下降，达不到理想的视觉效应，限制了 钛金装饰材料的应用范围。因此，需要开发
新的钛金装饰材料，特别是新型的基材。
铝材作为装饰材料始于拿破仑时代，自 １９１５年铝及铝合金的化学氧化法与３０年代
阳极氧化处理法得到应用以来，铝材在建筑
工业获得了日益广泛的应用。其品种极其丰 富，目前用挤压工艺及其他工艺加工成形的
铝型材已达４０ ＯＯＯ种，而且铝舍金的密度 低，约为不锈钢的１／３，价格适中，比强度高， 成形性能好，几乎可加工成任意形状。这些 都是不锈钢所不及的。铝材虽有良好的表面 处理性能，可通过化学氧化处理、有机染色、
阳极氧化、静电喷涂、印刷、电泳涂漆、微弧氧 化处理等等制成色调丰富、色彩斑斓的装饰
铝型材，能达到各种档次的装饰装修要求，但 与钛金材料相比．其耐磨性、华贵气派程度则 较为逊色，特别是在抗磨性能方面。为了提
高铝合金型材的装饰效果，超越钛金集团公
司的科研人员经过多年研究开发。终于攻克 了铝及铝合金不易镀钛金的难关，他们的研 究成果已转化为生产力，形成了钛金镀膜流
水生产线。 ｌ、１钛金镀膜基本原理
镀钛金就是采用多弧等离子体镀膜技术
在镀件表面形成一层ＴｉＮ膜，呈金黄色（或其
他色调），故被称为钛金。其原理就是真空物 理气相沉积（ＰＶＤ），是当代真空镀膜技术中
最先进的工艺之一：阳极钛在特定的真空、温
度、压强、电磁场条件下直接气化，在电场作 用下电离，形成等离子体，并与通人室内的微
量氮气反应形成等离子体，在电场的加速作 用下， 一定的速度冲向工件并沉积，形成与 工件基材结合极强的钛金—— Ｎ膜层。它
综合运用了低压气体放电中的阴极溅射效应
和真空电弧蒸发靶极材料的原理。
１．２钛金铝型材的特性 铝型材经多孤等离子体镀上钛金后，形
成的ＴｉＮ膜厚度为（０．７—１．０） １，处理时间
为３ｏ ｒａｉｎ。钛金铝型材是一种高新技术产 品，整个工艺流程较长且较为复杂，其产品具
有一系列的特点。 首先，钛金铝材拥有钛金不锈钢材料同
等的高档次、金属光泽与质感、气派豪华、庄 重大方、金碧辉煌；同时又有铝的质轻、价格
适中、易加工成形的优点。如制作安装钛金 铝玻璃门的价格为（６５０～７００）元／ 、推拉窗
的为（３５０—４００）元／ ，来料镀膜加工费为
（１
５０—２００）元／ （按外表面积核算）。 维普资讯 http://www.cqvip.com １９９８，Ｖｏ１．２６，№９ 轻合金加工技术 ４５
其次，ＴｉＮ是一种极硬的共价键结合的 化合物。因此，钛金铝型材的表面硬度ｍ
高达ｌ ５００左右，其耐磨性能比２２Ｋ金的高 １５０倍，同时具有相当强的抗腐蚀性能与耐
候性，可在严酷的环境中应用。
第三，钛金铝材的基材为经前处理的裸 铝或铝合金，聊是一种既稳定又无毒无害
的物质，不会污染环境，有利于环境保护。 第四，钛金铝型材已形成系列色彩，有金 黄色系列，还有彩虹系列、黑色系列，还可根
据装修需要确定色调，因而可满足各种装饰 的需求。钛金铝装饰件易清洗。耐擦拭。
最后，与钛金不锈钢相比，钛金铝型材具 有更高的质感与整体美。同时，铝型材基材
的造价仅为不锈钢的价格的一半或更低。
２铝材钛金镀膜工艺
钛金铝合金型材的原始材料为挤压的经
过人工时效处理的６Ｏ６３合金型材，经前处理 后装入专门的多孤离子镀膜机（炉）内，由微
机控制各项工艺参数，经３０ ｍｉｎ处理后即可 形成厚（０．７一１．０） ｍ的聊膜层，其生产工 艺流程为：铝型材一抛光一超声清洗一自来
水漂洗一表面活化处理一热水漂洗一特殊表 面处理一自来水漂洗一精抛光一清洗一烘干
一装入等离子体镀膜炉（机）内一抽真空一工
件加热一氩离子轰击清洗一抽真空一主弧轰 击一镀膜一降温一出炉一检验一覆保护塑膜
一入库。 在镀钛金过程中，除多弧等离子膜本身
外，前处理是最为关键的，必须按照设备与技 术提供者的说明操作，尤其是“特殊表面处
理”这道工序。不经这道工序处理或处理不 当，镀上的钛金膜结合不牢固，短期内就会脱
落，耐候性也差，会逐渐失去灿烂的光彩。
铝板与铝型材表面都可以镀钛金，遵化
超越钛金设备有限公司设计制造了系列设 备，既可以处理板材，也可以处理长达６ ｍ的
型材。处理板材的镀膜机主要是为处理不锈 钢板而设计的，它们是ＴＣ．一ＩＯＡ、ＴＧ一１０Ｋ、
ＴＫ一２０Ｄ、ＴＧ一２４Ａ型机；处理不锈钢管与铝
合金型材的为ＴＧ一４０Ａ与ＴＧ一４０Ｂ。它们 的技术参数列于表ｌ内。圈ｌ为１Ｂ一４０Ａ铝 型材钛金镀膜机轮廓图。
表１钛金镀膜机｛炉）的基本技术参数
注：幢映室极限真空度为１．３３ｘ１０一Ｐｔｔ．除１Ｂ一４０Ｂ蠹钍盘幢膜机的工作架为卧式旋转架外．其泉的都是旋转行星式。
维普资讯 http://www.cqvip.com ４６ 轻合金加工技术 １９９８，Ｖｏ１．２６，Ｎｏ９
ｌ●● ●●●
●●
，●●
·：·
圈１ ＩＢ一４０Ａ型超大型铝型材与不赞铜管
钛金镀膜机轮廓圈
３钛金铝型材应用前景与技术
经济简析
随着社会进步与科学技术的发展，以及
生活水平的提高，人们的观念在不断更新，对 各种新颖装饰设计与材料的要求越来越高，
不但要求独特的装饰，而且要求用新型的装 饰材料。目前，在装饰领域用的主要金属材
料为铝材、不锈钢、钛金不锈钢与铝一塑复合 板等。钛金不锈钢由于存在前述的一些不尽
人意之处，经常规表面处理（如阳极氧化着
色、喷漆等）的铝材也有耐磨性差、抗蚀性较
低、不易清洗等不足的地方，而钛金铝型材则 在一定程度上弥补了上述材料的一些不足之
处，成为一种既是新型的高档建筑装饰材料， 也是制造交通运输工具等装饰件的优秀材
料，有一定的市场应用前景。
现在对钛金铝型材工程作一简要经济分 析。建设一条 一４０Ａ铝型材钛金生产线，
可镀制８７２ 铝型材（３２２ ８００ ，按３７０ ｄ／ｔ计算），预计设备总投资５００万元，厂房
水电等配套设葱１５０万元，流动资金３５０万 元，工人加名。预计资本利息（６５—１００）万
元／８、大修基金折旧１００万元／ａ，工人工资及 管理费６８万元／ａ，即固定成本２６８万元／且。 变动费用的细目成本费用如下：
铝型材采购费５４元／ （每吨购买 费加０００元，面积３７０ ｍ２，型材平均壁厚１
ⅡⅡｎ）。 特种表面处理费５５元／ 。 单炉镀钛金直接镀膜成本为１ １０元／ｍ２， 其中（处理１炉时间为３０ｍｌｎ）：
平均耗电８４ ８４元 冷却水４ｔ ４元
附设材料 ２０元 氮气（Ｎ，） １元
氩气（Ａｒ） １元 清洗、抛光、烘干等辅助工序每炉型
材的总费用为ｌ∞元。
单炉装料量为６ｍ长的铝型材６４ 根．表面积为５３．８ ｍ２。因此，每镀制１炉钛
铝合金建筑型材表面处理技术
- 1 - 铝合金建筑型材表面处理技术
铝合金建筑型材是一种通用型的建筑材料，在工业建筑、民用建筑及日常生活中广泛使用，它的优良表面性能是其使用的关键因素之一。铝合金建筑型材表面处理技术的研究和应用，是未来建筑行业发展的重要推动力。
铝合金建筑型材表面处理是提高铝合金建筑型材质量、提升外观和性能的关键技术。其目的是使其表面处于高度洁净、几何精度高、抗腐蚀性能优良、抗疲劳性能高以及良好的润滑性能等指标标准以及防止储存和运输中受潮、受污染、受锈蚀等因素。
表面处理技术主要有清洗工艺、物理处理工艺、化学处理工艺及光化学处理工艺等。清洗工艺包括机械清洗和焊渣的清除，以去除表面的杂质；物理处理工艺包括拉丝、研磨、砂轮打磨和研磨机加工处理，以去除表面的毛刺和锈蚀；化学处理工艺主要有温熔镀层、电化学镀工艺和喷涂工艺，以改善表面的抗腐蚀性；光化学处理工艺主要指表面电镀、电泳和表面涂料等，以改善表面色泽和耐磨性能。
当前，铝合金建筑表面处理技术已经得到广泛应用，技术的不断改善和发展，使得铝合金表面处理技术在建筑行业的应用范围越来越广。但是，由于铝合金建筑表面处理技术本身的不断发展，也会带来一定的不确定性。因此，应该加大对技术针对性、环保性、可操作性和全面可持续性方面的研究，以期开发出更有效、安全、高质量的表面处理技术。
总而言之，铝合金建筑表面处理技术是一项重要的未来发展趋势， - 2 - 可以有效改善建筑表面的外观、耐用性及耐磨性性能，保证表面的安全和质量。因此，应当加大对技术的研发力度，持续改进，不断加强对建筑表面处理技术的深入研究与应用，以实现表面处理技术的质量及安全提升，为建筑行业发展和技术进步作出应有贡献。
钛合金表面处理工艺阳极氧化
钛合金表面处理工艺阳极氧化
一、前言
钛合金是一种具有优良性能的金属材料，广泛应用于航空航天、医疗器械、汽车等领域。然而，钛合金表面容易受到化学腐蚀和机械磨损的影响，因此需要进行表面处理。本文将介绍一种常用的钛合金表面处理工艺——阳极氧化。
二、工艺流程
1. 清洗
首先，将待处理的钛合金件放入清洗槽中，使用化学溶液或超声波清洗器进行清洗。目的是去除表面油污和杂质，保证表面干净。
2. 酸洗
将清洗后的钛合金件置于酸洗槽中进行酸洗处理。酸洗液可以选择硫酸或盐酸，也可以使用混合酸。酸洗时间一般为10-20分钟。酸洗后要用水彻底冲洗干净。
3. 阳极氧化
将经过清洗和酸洗处理的钛合金件放入阳极氧化槽中进行处理。阳极氧化液可以选择硫酸或草酸，也可以使用混合液。处理时间一般为30-60分钟。在处理过程中要控制电压和电流密度，以保证表面处理质量。
4. 封孔
经过阳极氧化处理后，钛合金件表面会形成一层氧化膜。为了防止氧化膜被破坏，需要进行封孔处理。封孔液可以选择热水或镁盐溶液。封孔时间一般为30-60分钟。
5. 清洗
最后，将经过封孔处理的钛合金件放入清洗槽中进行清洗。清洗时间一般为10-20分钟。清洗后要用水彻底冲洗干净。
三、工艺参数
1. 清洗液：使用去离子水或化学溶液。
2. 酸洗液：硫酸、盐酸或混合酸。
3. 阳极氧化液：硫酸、草酸或混合液。
4. 电压：一般在10-20V之间。
5. 电流密度：一般在2-5A/dm²之间。
6. 处理时间：清洗和酸洗时间各为10-20分钟；阳极氧化时间为30-60分钟；封孔时间为30-60分钟。
四、工艺优点
1. 阳极氧化可以增加钛合金表面硬度和耐腐蚀性。
2. 阳极氧化处理后的钛合金表面具有一定的装饰性能，可以提高产品的美观度。
3. 阳极氧化处理后的钛合金表面具有一定的润滑性能，可以减少机械磨损。
五、工艺缺点
1. 阳极氧化处理需要较长的时间，且需要控制电压和电流密度，工艺要求较高。
铝钛合金的生产工艺流程

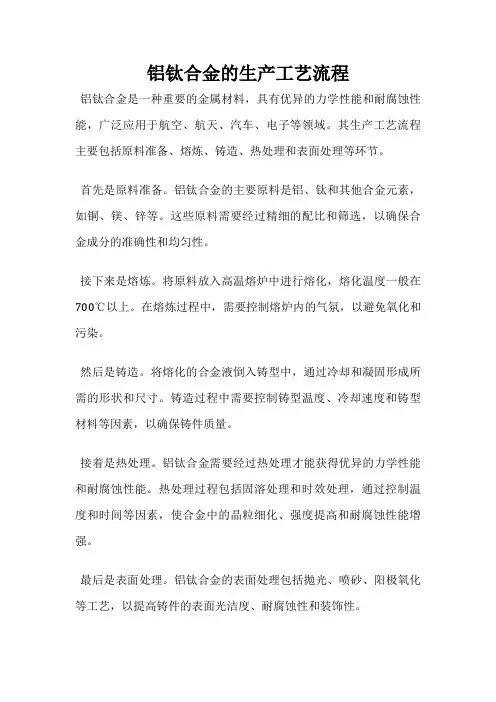

铝钛合金的生产工艺流程
铝钛合金是一种重要的金属材料，具有优异的力学性能和耐腐蚀性能，广泛应用于航空、航天、汽车、电子等领域。其生产工艺流程主要包括原料准备、熔炼、铸造、热处理和表面处理等环节。
首先是原料准备。铝钛合金的主要原料是铝、钛和其他合金元素，如铜、镁、锌等。这些原料需要经过精细的配比和筛选，以确保合金成分的准确性和均匀性。
接下来是熔炼。将原料放入高温熔炉中进行熔化，熔化温度一般在700℃以上。在熔炼过程中，需要控制熔炉内的气氛，以避免氧化和污染。
然后是铸造。将熔化的合金液倒入铸型中，通过冷却和凝固形成所需的形状和尺寸。铸造过程中需要控制铸型温度、冷却速度和铸型材料等因素，以确保铸件质量。
接着是热处理。铝钛合金需要经过热处理才能获得优异的力学性能和耐腐蚀性能。热处理过程包括固溶处理和时效处理，通过控制温度和时间等因素，使合金中的晶粒细化、强度提高和耐腐蚀性能增强。
最后是表面处理。铝钛合金的表面处理包括抛光、喷砂、阳极氧化等工艺，以提高铸件的表面光洁度、耐腐蚀性和装饰性。
铝钛合金的生产工艺流程需要经过多个环节的精细控制和处理，以确保合金成分的准确性、铸件质量的稳定性和性能的优异性。随着科技的不断进步和工艺的不断创新，铝钛合金的生产工艺将会更加完善和高效。
钛的表面处理工艺

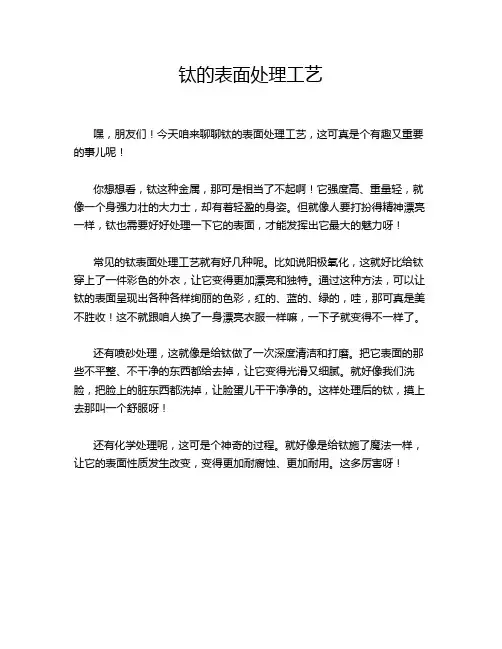

钛的表面处理工艺
嘿，朋友们！今天咱来聊聊钛的表面处理工艺，这可真是个有趣又重要的事儿呢！
你想想看，钛这种金属，那可是相当了不起啊！它强度高、重量轻，就像一个身强力壮的大力士，却有着轻盈的身姿。但就像人要打扮得精神漂亮一样，钛也需要好好处理一下它的表面，才能发挥出它最大的魅力呀！
常见的钛表面处理工艺就有好几种呢。比如说阳极氧化，这就好比给钛穿上了一件彩色的外衣，让它变得更加漂亮和独特。通过这种方法，可以让钛的表面呈现出各种各样绚丽的色彩，红的、蓝的、绿的，哇，那可真是美不胜收！这不就跟咱人换了一身漂亮衣服一样嘛，一下子就变得不一样了。
还有喷砂处理，这就像是给钛做了一次深度清洁和打磨。把它表面的那些不平整、不干净的东西都给去掉，让它变得光滑又细腻。就好像我们洗脸，把脸上的脏东西都洗掉，让脸蛋儿干干净净的。这样处理后的钛，摸上去那叫一个舒服呀！
还有化学处理呢，这可是个神奇的过程。就好像是给钛施了魔法一样，让它的表面性质发生改变，变得更加耐腐蚀、更加耐用。这多厉害呀！
咱再想想，要是没有这些表面处理工艺，钛可就没那么好用啦！就像一个人不注意形象，邋里邋遢的，谁会喜欢呢？钛也是一样呀，经过了这些精心的处理，它才能在各种领域大显身手呢！比如说在航空航天领域，那可是要求极高的地方，钛经过处理后的优秀性能就能得到充分发挥，帮助飞机飞得更高更远。在医疗器械领域，经过处理的钛可以更好地与人体相容，为人们的健康服务呢。
你说这钛的表面处理工艺重要不重要？那简直太重要啦！这就像是给钛注入了新的生命力，让它变得更加出色、更加完美。
所以啊，朋友们，可别小看了这钛的表面处理工艺。它就像是一个默默无闻的英雄，在背后为我们的生活提供着各种便利和保障。让我们一起为这些神奇的工艺点赞吧！也希望未来能有更多更好的表面处理工艺出现，让钛以及其他金属都能发挥出更大的作用，为我们的生活增添更多的精彩！怎么样，是不是觉得钛的表面处理工艺很有意思呢？哈哈！
铝镁钛合金微弧氧化处理

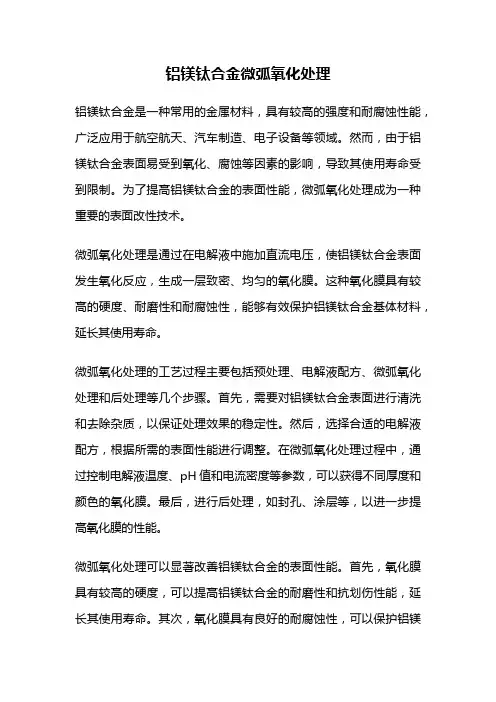

铝镁钛合金微弧氧化处理
铝镁钛合金是一种常用的金属材料，具有较高的强度和耐腐蚀性能，广泛应用于航空航天、汽车制造、电子设备等领域。然而，由于铝镁钛合金表面易受到氧化、腐蚀等因素的影响，导致其使用寿命受到限制。为了提高铝镁钛合金的表面性能，微弧氧化处理成为一种重要的表面改性技术。
微弧氧化处理是通过在电解液中施加直流电压，使铝镁钛合金表面发生氧化反应，生成一层致密、均匀的氧化膜。这种氧化膜具有较高的硬度、耐磨性和耐腐蚀性，能够有效保护铝镁钛合金基体材料，延长其使用寿命。
微弧氧化处理的工艺过程主要包括预处理、电解液配方、微弧氧化处理和后处理等几个步骤。首先，需要对铝镁钛合金表面进行清洗和去除杂质，以保证处理效果的稳定性。然后，选择合适的电解液配方，根据所需的表面性能进行调整。在微弧氧化处理过程中，通过控制电解液温度、pH值和电流密度等参数，可以获得不同厚度和颜色的氧化膜。最后，进行后处理，如封孔、涂层等，以进一步提高氧化膜的性能。
微弧氧化处理可以显著改善铝镁钛合金的表面性能。首先，氧化膜具有较高的硬度，可以提高铝镁钛合金的耐磨性和抗划伤性能，延长其使用寿命。其次，氧化膜具有良好的耐腐蚀性，可以保护铝镁钛合金基体材料不受环境气体、液体的侵蚀，提高其耐久性。此外，氧化膜还具有较好的绝缘性能，可以阻断铝镁钛合金与其他金属之间的电化学反应，起到防腐蚀的作用。
微弧氧化处理还可以调控氧化膜的颜色和厚度，满足不同应用场景的需求。通过改变电解液的配方和处理参数，可以得到不同颜色的氧化膜，如黑色、金色、蓝色等，增加了铝镁钛合金的装饰性和美观性。此外，氧化膜的厚度也可以根据需要进行调整，以达到不同的功能要求。
然而，微弧氧化处理也存在一些问题需要解决。首先，处理过程中产生的热量会导致氧化膜与基体材料之间的热应力，可能导致氧化膜出现裂纹或剥落。其次，电解液中的成分和处理参数的选择对氧化膜的形成和性能有很大影响，需要进行深入研究和优化。此外，微弧氧化处理的工艺复杂，成本较高，需要进一步提高工艺的稳定性和经济性。
铝合金型材表面处理技术
铝合金型材表面处理技术一般包括以下几种：
1. 机械抛光
机械抛光是利用机械设备和磨料对铝合金型材表面进行抛光，以消除表面划痕、氧化皮和污渍等缺陷，提高表面质量。
2. 酸洗处理
酸洗处理是利用酸性溶液对铝合金型材表面进行腐蚀，去除氧化皮和污垢等杂质，同时形成一层致密的氧化物保护膜，提高型材表面的耐腐蚀性和耐磨损性。
3. 电化学阳极氧化处理
电化学阳极氧化处理是将铝合金型材置于电解质中，在外加电压的作用下，在型材表面形成一层致密的氧化膜，提高型材表面的硬度、耐磨性和耐腐蚀性。同时还可以通过控制电解液成分和工艺参数，实现颜色调节和纹理效果的变化。
4. 粉末涂装
粉末涂装是利用静电作用将粉状涂料附着在铝合金型材表面，然后在高温条件下进行烘烤固化，形成均匀、致密、耐磨损、耐腐蚀的表面涂层。粉末涂装除了具有一般涂装的优点外，还具有无挥发性有机物排放、节能环保等特点。
5. 电泳涂装
电泳涂装是将铝合金型材浸入带有涂料粒子离子的电解槽中，通过电泳作用使涂料粒子在型材表面沉积和固化，形成一层均匀、致密、耐用的涂层。电泳涂装由于涂料固含量高，具有良好的附着力和耐磨损性，并且对环境友好，被广泛应用于汽车、建筑物外墙等领域。
以上就是铝合金型材表面处理技术的几种常见方式。不同的表面处理技术适用于不同的场合和需求，使用时需要根据具体情况进行选择。
金属表面处理工艺：阳极氧化
铝合金型材表面处理方式：阳极氧化工艺介绍
阳极氧化法被称作铝合金表面处理的“万能”技术。铝和铝合金的阳极氧化处理是以铝或铝合金制品为阳极置于电解质溶液中，利用电解作用，使其表面形成氧化铝薄膜的过程。铝及其合金的阳极氧化膜的厚度可达几十至几百微米，不但具有良好的力学性能和耐蚀性能，耐磨性，耐候性，而且还具有较强的吸附性能。铝制品经阳极氧化后可进行电解着色，随着色时间的增长，颜色由浅至深，可生产多种颜色，采用各种着色方法后可以得到美观的装饰外表。
阳极氧化工艺流程：上架→前处理→阳极氧化→电解着色（古铜或钛金）→封孔→卸料
图：兴发铝业阳极氧化生产线
图：阳极氧化着色型材
图：兴发门窗料氧化古铜
图：兴发门窗料氧化哑光古铜
图：兴发幕墙料氧化银白
阳极氧化技术被广泛应用在各个领域，不仅是手机、电脑等电子产品，还应用在机械零件、飞机汽车部件、精密仪器及无线电器材、日用品与建筑装饰等方面。不同方面应用对阳极氧化工艺的要求也是不尽相同。
●铝及铝合金电解着色工艺所获得的色膜具有良好的耐磨、耐晒、耐热性、抗化学腐蚀性，广泛应用于现代建筑。随着我们建筑用的铝材需求逐渐增长，这种上色技术可以做出银白色、古铜色、深红色等适合建筑物的颜色。
●目前有许多手机都采用了阳极氧化工艺，通过电解作用完成铝合金的上色，涌现出“土豪金”、“深空灰”、“玫瑰金”、“草木绿”、“珊瑚蓝”等多姿多彩的颜色，采用铝合金的智能手机凭借其独有的光泽和良好的握持感，推动了手机铝合金金属全民化。
●阳极氧化铝着色稳定、强度高、轻薄、抗腐蚀性、金属质感更出色、耐污防指纹、导热性好等，因此许多电子产品都采用阳极氧化铝工艺来提升其质感和性能。阳极氧化处理也是五金行业中必不可少的一个环节，经过处理后的五金会比原来更加耐用。
●随着各国航运事业的发展和效率的需要，高速客运船舶越来越多的使用了铝合金为船体结构和材料。海水的成分复杂，对船体的腐蚀也非常严重。因此铝合金在使用前往往须经过相应的表面处理以满足其对环境的适应性和安全性，减少腐蚀，延长使用寿命。通过适当的表面氧化处理，氧化膜的厚度可以增加100～200倍，阳极氧化等表面处理工艺在提高船体材料耐腐蚀性能方面受到广泛应用。
钛合金表面化学处理
钛合金表面化学处理
钛合金是一种重要的结构材料，具有优良的机械性能和耐腐蚀性能。然而，其表面活性不高，往往需要经过化学处理来增强表面的性能。在工业领域中，钛合金表面化学处理是一种常见的方法，可以改善材料的表面性能，增强其耐磨性、耐腐蚀性和附着性。本文将介绍钛合金表面化学处理的方法和应用。
一、酸洗
酸洗是一种常用的钛合金表面处理方法，通过浸泡在酸性溶液中，去除表面氧化物和杂质，提高表面的清洁度。酸洗后的钛合金表面会变得更加光洁，并且有利于后续的处理工艺，如电镀、溅射等。
二、阳极氧化
阳极氧化是一种将金属表面转化成氧化物层的方法，可以提高表面的硬度和耐腐蚀性。在阳极氧化过程中，钛合金表面会形成致密的氧化层，可以有效地防止表面腐蚀和磨损。
三、化学镀膜
化学镀膜是一种将化学物质沉积在金属表面形成一层保护膜的方法，可以提高表面的附着性和耐磨性。在钛合金表面化学处理中，化学镀膜可以形成多种功能性膜，如光滑膜、阻隔膜和导电膜，以满足不同的工程需求。
四、镀金 镀金是一种将金、银、铂等贵金属沉积在金属表面的方法，可以提高表面的美观性和耐腐蚀性。在钛合金表面化学处理中，镀金可以改善材料的外观，增加附着力和抗氧化性，同时还可以提高材料的导电性能。
五、表面改性
表面改性是一种通过化学方法或物理方法改变金属表面性质的方法，可以提高表面的功能性和实用性。在钛合金表面化学处理中，表面改性可以改善材料的润滑性、耐磨性和耐腐蚀性，增强材料的性能和稳定性。
总结
钛合金表面化学处理是一种重要的工艺，可以改善钛合金的表面性能和使用寿命，提高材料的应用范围和市场竞争力。通过酸洗、阳极氧化、化学镀膜、镀金和表面改性等方法，可以实现钛合金表面性能的定制化和优化化，满足不同工程需求的要求。希望本文可以为相关领域的研究和实践工作提供一定的参考和指导。
铝tcp工艺
铝tcp工艺
铝TCP工艺是一种应用于铝合金表面处理的技术，其全称为铝热浸镀钛钨合金处理工艺（Tungsten Carbide Plasma Spray Coating
Process）。该工艺主要是通过将钛钨合金喷涂在铝合金表面，形成一层硬度很高、耐磨、耐腐蚀的保护层，以提高铝合金的表面性能。
铝合金是一种广泛应用于工业生产和日常生活中的材料，其轻量化、高强度和良好的导热性能使其在航空航天、汽车制造、建筑材料等领域得到广泛应用。然而，铝合金表面的硬度和耐磨性较差，容易受到磨损和腐蚀，降低了其使用寿命和性能。
为了改善铝合金的表面性能，提高其硬度和耐磨性，人们开发出了许多表面处理技术，其中铝TCP工艺就是一种有效的方法。该工艺的核心是利用等离子喷涂技术，将钛钨合金颗粒喷涂在铝合金表面，然后经过高温处理，使其与铝合金表面发生化学反应，形成一层致密、均匀的保护层。
铝TCP工艺具有以下几个优点。首先，喷涂的钛钨合金保护层硬度很高，可达到1000-4000HV，远高于铝合金本身的硬度。这使得铝合金的表面能够抵抗磨损和划伤，延长其使用寿命。其次，钛钨合金层具有良好的耐腐蚀性能，可以有效防止铝合金表面受到湿氧化、氧化和化学腐蚀的侵蚀。此外，钛钨合金层还具有较好的热导性能，可以提高铝合金的导热性能，有利于热量的传导和分散，减少热应力和变形。
铝TCP工艺的应用范围广泛。在航空航天领域，铝合金是常用的结构材料，但其表面容易受到高温氧化和磨损的影响，影响其耐久性和安全性。通过采用铝TCP工艺，可以在铝合金表面形成一层耐高温、耐腐蚀的保护层，提高其使用寿命和安全性。在汽车制造领域，铝合金的应用也越来越广泛，但其表面易受到磨损和腐蚀的影响，影响其外观和性能。通过采用铝TCP工艺，可以改善铝合金表面的硬度和耐磨性，提高其耐久性和使用寿命。在建筑材料领域，铝合金广泛应用于门窗、幕墙等建筑构件中，但其表面容易受到大气氧化和腐蚀的影响，影响其美观和耐久性。通过采用铝TCP工艺，可以在铝合金表面形成一层耐腐蚀的保护层，提高其耐久性和外观质量。
钛合金表面处理工艺
1 钛合金表面处理工艺
钛合金表面处理工艺有很多种，下面介绍几种常见的处理工艺：
1.阳极氧化：在钛合金表面生成一层致密的氧化膜，提高其耐腐蚀性和耐磨性。
2.电泳涂装：将钛合金放入电泳槽中，通电后使其表面沉积一层涂料，提高其耐腐蚀性和耐磨性。
3.喷砂处理：通过喷砂去除钛合金表面的氧化膜和污垢，提高其表面粗糙度和清洁度。
4.化学镀：在钛合金表面沉积一层金属或金属合金，提高其耐腐蚀性和耐磨性。
5.激光加工：通过激光束在钛合金表面烧蚀出各种形状的图案或文字，提高其装饰性。
6.微弧氧化：在钛合金表面生成一层氧化膜，提高其耐腐蚀性和耐磨性。
7.电解抛光：通过电解的方法去除钛合金表面的氧化膜和污垢，提高其表面光洁度。
8.蚀刻：通过化学反应去除钛合金表面的部分材料，形成图案或文字，提高其装饰性。
9.染色处理：将钛合金放入染色槽中，通入染料后使其表面着色，提高其装饰性。
这些工艺可以单独使用，也可以组合使用，以满足不同的需求。
