高速串行差分信号的PBG设计
高速串行差分信号的ＰＢＧ设计
摘要:随着电子设计技术的不断进步，要求更高速率信号的互联。在传统并行同步数字信号的数位和速率将要达到极限的情况下，开始转向从高速串行信号寻找出路。本文将简单介绍了高速串行差分信号的设计。
1 前言
随着近几年对速率的要求快速提高，新的总线协议不断的提出更高的速率。传统的总线协议已经不能够满足要求了。串行总线由于更好的抗干扰性，和更少的信号线，更高的速率获得了众多设计者的青睐。而串行总线又尤已差分信号的方式为最多。而在我们的项目中的PCI-Express串行信号线正采用了LVDS技术。
2 串行LVDS信号的PCB设计
2.1差分信号的概念和有点
差分信号（Differential Signal）在高速电路设计中的应用越来越广泛，电路中最关键的信号往往都采用差分结构设计。何为差分信号？通俗地说，就是驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”，而承载差分信号的那一对走线。差分信号与普通的单端信号走线相比，最明显的优势体现在以下三个方面:
抗干扰能力强。因为两根差分走线之间的耦合很好，当外界存在噪音干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被完全抵消。能有效抑制EMI.由于两根信号的极性相反，他们对外辐射的电磁场可以互相抵消。耦合的越紧密，相互抵消的磁力线就越多。泄露到外界的电磁能量越少。
时序定位精确。由于差分信号的开关变化是位于两个信号的焦点，而不像普通的单端信号依靠高低两个阀值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。目前流行的LVDS就是指这种小振幅的差分信号技术。
2.2 LVDS信号在PCB上的设计要点
LVDS信号被广泛的应用于计算机、通信以及消费电子领域，并被以PCI-Express为代表的第三代I/O标准中采用，而在我们的项目中PCI-Express信号正是采用LVDS信号。LVDS信号不仅是差分信号，而且还是高速数字信号。因此LVDS传输煤质不管使用的是PCB线还是电缆，都必须采取措施防止信号早煤质终端发生反射，同时应减少电磁干扰以保证信号的完整性。只要我们在布线时考虑到以上这些要素，设计高速差分线路板并不很困难。LVDS信号在PCB上的设计要点：
布成多层版。有LVDS的电路板一般都要布成多层板。由于LVDS信号属于高速信号，与其相邻的层应为地层，对LVDS信号进行敝屏防止干扰。对于密度不是很大的板子，在物理空间条件允许的情况下，最好将LVDS信号与其他信号别放在不同的层。
LVDS信号阻抗计算与控制。LVDS信号的电压摆幅只有350mV，适于电流驱动的差分信号方式工作。为了确保信号在传输线当中传播时不受反射信号的影响，LVD信号要求传输线阻抗受控，通常差分抗阻为100+\-10Ω阻抗控制的好坏直接影响信号完整性及延迟。如何对其进行阻抗控制呢？
确定走线模式、参数及阻抗计算。LVDS分外层微带线差分模式和内层带状线差分模式。阻抗可以通过合理设计参数，利用相关软件计算得出。通过计算，阻抗值与绝缘层厚度成正比，与介电常数、导线的厚度及宽度成反比。
走平行等距线及紧耦合原则。确定走线线宽及间距后，在走线时严格按照计算出的线宽和间距，两线的间距要一直保持不变，也就是要保持平行（可以放图）。同时在计算线宽和间距是 最好遵守紧耦合的原则，也就是差分对线间距小于或 等于线宽。当两条差分信号线距离很近时，电流传输方向相反，其磁场相互抵消，电场相互耦合，电磁辐射也要小的多。而且要两条线走在同一层，避免分层走线。因为在PCB板的实际加工过程中，由于层叠之间的层压对精确度大大低于同层蚀刻精度，以及层压过程中的介质流失，不能保证差分线的间距等于层间介质厚度，会造成层间差分对的差分阻抗变化。
走短线、直线。为确保信号的质量，LVDS差分对走线应该尽可能地短而直，减少布线中的过孔数，避免差分对布线太长，出现太多的拐弯，拐弯尽量用45°或弧线，避免90°拐弯。
不同差分线对间处理。LVDS对走线方式的选择没有限制，微带线和带状线均可，但是必须注意要1有良好的参考平面。对不同差分线之间的间距要求间隔不能太小，至少应大于3-5倍差分线间距。必要时在不同差分线对之间加地孔隔离以防止相互间的串扰。LVDS信号尽量远离其他信号。
LVDS差分信号不可 信号以跨平面分割。尽量两根差分信号互为回流路径，跨分割不会割断信号的回流，但是跨分割部分的传输线会因为缺少参考平面而导致阻抗的不连续。
接收端的匹配电阻的布局。对接收端的匹配电阻到接收管脚的距离要尽量靠近。同时匹配电阻的精度要控制。你对于点到点的拓扑，走线的阻抗通常控制在100,但匹配电阻可以根据实际的情况进行调整。电阻的精确度最好是1%-2%因为根据经验，10%的阻抗不匹配就会产生5%的反射。
结语
有以上分析可知，在高速串行信号的设计中，不仅考虑电路设计，其版图设计也很重要，而随着信号的频率越来越大，影响信号的延时、串扰、信号完整性等因素越来越复杂。同时控制这些因素的影响也越来越困难，工程师必须深入的分析布线设计，科学的分析方法，才能给复杂的高速设计正确的指导，减少修正周期确保设计成功。

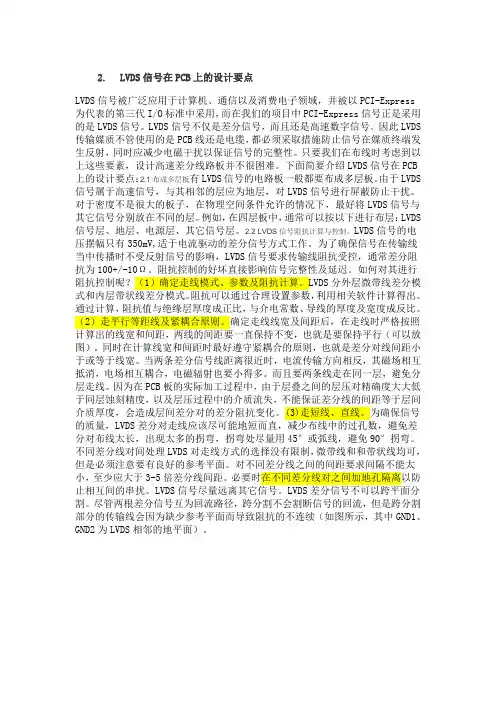

LVDS信号在PCB上的设计要点
2. LVDS信号在PCB上的设计要点
LVDS信号被广泛应用于计算机、通信以及消费电子领域，并被以PCI-Express为代表的第三代I/O标准中采用，而在我们的项目中PCI-Express信号正是采用的是LVDS信号。LVDS信号不仅是差分信号，而且还是高速数字信号。因此LVDS传输媒质不管使用的是PCB线还是电缆，都必须采取措施防止信号在媒质终端发生反射，同时应减少电磁干扰以保证信号的完整性。只要我们在布线时考虑到以上这些要素，设计高速差分线路板并不很困难。下面简要介绍LVDS信号在PCB上的设计要点：2.1布成多层板有LVDS信号的电路板一般都要布成多层板。由于LVDS信号属于高速信号，与其相邻的层应为地层，对LVDS信号进行屏蔽防止干扰。对于密度不是很大的板子，在物理空间条件允许的情况下，最好将LVDS信号与其它信号分别放在不同的层。例如，在四层板中，通常可以按以下进行布层：LVDS信号层、地层、电源层、其它信号层。2.2 LVDS信号阻抗计算与控制。LVDS信号的电压摆幅只有350mV,适于电流驱动的差分信号方式工作。为了确保信号在传输线当中传播时不受反射信号的影响，LVDS信号要求传输线阻抗受控，通常差分阻抗为100+/-10Ω。阻抗控制的好坏直接影响信号完整性及延迟。如何对其进行阻抗控制呢？（1）确定走线模式、参数及阻抗计算。LVDS分外层微带线差分模式和内层带状线差分模式。阻抗可以通过合理设置参数，利用相关软件计算得出。通过计算，阻抗值与绝缘层厚度成正比，与介电常数、导线的厚度及宽度成反比。（2）走平行等距线及紧耦合原则。确定走线线宽及间距后，在走线时严格按照计算出的线宽和间距，两线的间距要一直保持不变，也就是要保持平行（可以放图）。同时在计算线宽和间距时最好遵守紧耦合的原则，也就是差分对线间距小于或等于线宽。当两条差分信号线距离很近时，电流传输方向相反，其磁场相互抵消，电场相互耦合，电磁辐射也要小得多。而且要两条线走在同一层，避免分层走线。因为在PCB板的实际加工过程中，由于层叠之间的层压对精确度大大低于同层蚀刻精度，以及层压过程中的介质流失，不能保证差分线的间距等于层间介质厚度，会造成层间差分对的差分阻抗变化。(3)走短线、直线。为确保信号的质量，LVDS差分对走线应该尽可能地短而直，减少布线中的过孔数，避免差分对布线太长，出现太多的拐弯，拐弯处尽量用45°或弧线，避免90°拐弯。不同差分线对间处理LVDS对走线方式的选择没有限制，微带线和和带状线均可，但是必须注意要有良好的参考平面。对不同差分线之间的间距要求间隔不能太小，至少应大于3-5倍差分线间距。必要时在不同差分线对之间加地孔隔离以防止相互间的串扰。LVDS信号尽量远离其它信号。LVDS差分信号不可以跨平面分割。尽管两根差分信号互为回流路径，跨分割不会割断信号的回流，但是跨分割部分的传输线会因为缺少参考平面而导致阻抗的不连续（如图所示，其中GND1、GND2为LVDS相邻的地平面）。
PADSPCB功能使用技巧系列——如何走差分线
PADSPCB功能使用技巧系列——如何走差分线
在PADSPCB设计软件中，差分线是常见的设计要素，它们被用于传输高速信号。走差分线需要一些技巧和注意事项，下面介绍如何在PADSPCB中走差分线的方法。
1.设置差分线规则：在PADS中，首先需要设置差分线规则。选择菜单栏中的"规则"，下拉菜单中选择"Differential Pairs"，然后点击"New"按钮创建新的差分线规则。在对话框中，设置差分线的宽度、间距和层间距。
3.确认差分线类型：创建差分线后，PADS会自动将它们标记为差分线。鼠标选中一条差分线，查看属性栏中的"Object Properties"，确认该线是否为差分线。如果不是，需要手动设置属性为差分线。
4.差分线的连接：差分线的两条线必须保持相等的长度，以保持信号的同步性。可以使用工具栏上的"Alternate Length Route"按钮创建多条平行的差分线。选择其中一条差分线，然后按住"Shift"键拖动鼠标，创建与之平行的差分线。
6.检查差分线的规则：差分线布线完成后，需要再次确认差分线是否符合规则。选择菜单栏中的"规则"，下拉菜单中选择"Differential
Pairs"，然后点击"Check"按钮进行检查。如果有错误或警告，需要进行修复。
走差分线是高速信号传输的关键部分，在PADSPCB设计软件中，可以通过设置差分线规则、创建差分线、确认差分线类型、保持差分线的对称性、检查差分线规则和压缩差分线空间等步骤来实现。通过合理布线，可以提高电路的可靠性和性能。
PADSPCB功能使用技巧系列——如何走差分线 2
PADSPCB功能使用技巧系列——如何走差分线
差分信号传输在高速PCB设计中被广泛应用，它可以减少信号线的干扰和损耗，提高信号传输的质量和稳定性。在设计差分线时，需要注意一些技巧和原则，以确保信号的完整性和可靠性。本文将介绍如何在PADSPCB中走差分线的一些功能使用技巧。
1.设置差分规则
3.调整差分层
在差分信号传输中，选择合适的差分层是非常重要的。一般来说，差分信号线应尽量避免与其他信号线或地平面层重叠，以减少干扰和损耗。在 PADS PCB 中，可以通过 Layers-Assign Layers 来调整差分层。确保差分线在 PCB 中能够有足够的空间和隔离，以保证信号的完整性。
4.使用差分双走道
5.配置差分过孔
对于差分信号线，还需要正确配置过孔以确保信号的传输质量。在
PADS PCB 中，可以通过 Design-Rules-Edit 来设置差分过孔规则。根据设计要求，设置合适的过孔规则，如过孔大小、间距、连接方式等。合理配置差分过孔可以进一步提高信号的稳定性和可靠性。
6.进行差分线长度匹配

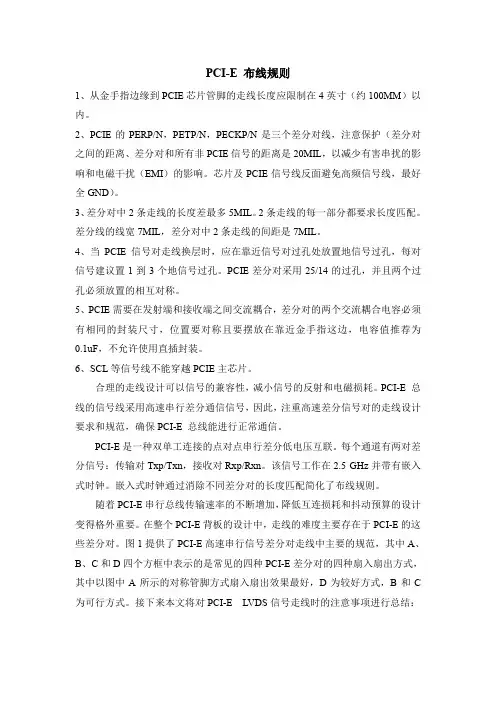

(完整word版)PCI-E的高速PCB布线规则
