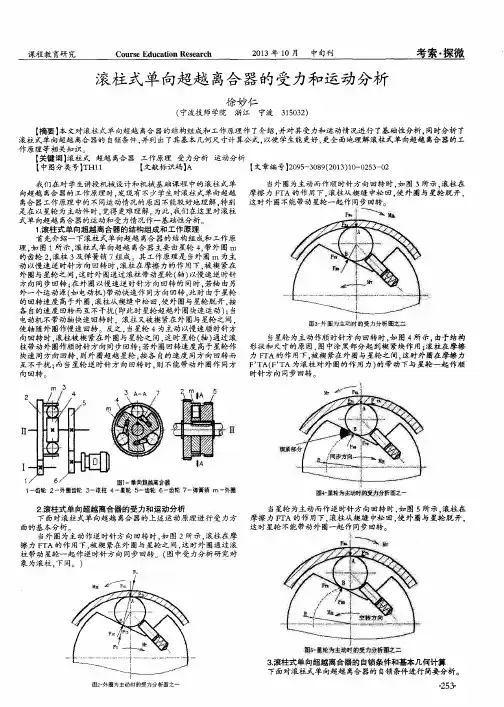

滚柱式单向超越离合器的受力和运动分析摘要本文对滚柱式单向超越离合器的结构组成和工作原理作了介绍并对其的自锁条件并列出了其基本几何尺寸计算公式以便学生能更好更全面地理解滚柱式单向超越离合器的工作原理等相关知识
课 程 教 育 研究
Ｃ ｏ ｕ ｒ ｓ ｅ Ｅ ｄ ｕ ｃ ａ ｔ ｉ ｏ ｎ Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ
我 们在 对 学生讲 授 机械 设 计 和机 械 基 础课 程 中的 滚 柱式 单 向超 越 离合 器 的 工作原 理 时 ． 发 现有 不少 学生 对 滚柱 式单 向超 越 离合 器 工作 原理 中的 不 同运动 情 况的 原 因不 能较 好地 理 解 ， 特 别 是在 以星轮 为 主动 件 时 ， 觉得 更难 理 解。 为此 ， 我 们在 这 里对 滚柱 式 单 向超越 离合 器的运 动 和 受力 情况 作一 基础 性 分析 。 １ ． 滚 柱 式单 向超 越 离合 器 的结 构组 成和 工 作原 理 首 先介 绍一 下 滚柱 式 单 向超 越 离合 器 的 结构 组 成 和 工作 原 理． 如图 １ 所示． 滚柱式单向超越 离合器主要 由星轮 ４ ， 带外圈 ｍ 的 齿轮 ２ ． 滚柱 ３ 及 弹簧销 ７组成 。其 工作 原 理 是 当外 圈 ｍ 为主 动 以慢 速 逆 时针 方向 回 转 时 ． 滚柱 在 摩擦 力 的作 用 下 ， 被 楔 紧在 外 圈 与 星轮 之 间 ． 这 时外 圈通 过 滚柱 带动 星轮 （ 轴） 以慢 速 逆 时针 方 向 同 步回 转 ； 在 外 圈 以慢 速 逆 时针 方 向回 转 的 同 时 ， 若 轴 由另 外 一 个运 动 源 （ 如 电动 机 ） 带动 快速 作 同方 向回转 ， 此 时 由 于星轮 的 回 转速 度 高 于外 圈 。 滚 柱从 楔 缝 中松 回 ． 使 外 圈与 星轮 脱 开 ． 按 各 自的速 度 回转 而 互不 干扰 （ 即此 时星轮 超越 外 圈快速 运 动 ） ： 当 电动机不带动轴快速回转时，滚柱又被楔 紧在外圈与星轮之 间， 使 轴 随外 圈作 陧速 回转 。反之 ． 当星轮 ４为主 动 以慢 速顺 时针 方 向回转时， 滚柱被楔紧在 外圈与星轮之 间， 这 时星轮 （ 轴） 通过滚 柱 带 动 外 圈作 顺 时针 方 向 同步 回转 ； 若 外 圈回转 速度 高于 星轮作 快 速 同方 向 回转 ． 则 外 圈超 越 星轮 ， 按 各 自的速 度 同 方 向 回转 而 互 不 干扰 ： 而 当星 轮 逆 时针 方 向 回 转 时 。 则不 能 带动 外 圈作 同方
单向离合器型号
【MZ系列单向轴承】单向超越离合器MZ15 单向超越离合器MZ17 单向超越离合器MZ20单向超越离合器MZ30-22 单向超越离合器MZ30-35 单向超越离合器MZ30单向超越离合器MZ35 单向超越离合器MZ45-40 单向超越离合器MZ45—40单向超越离合器MZ60-50 单向超越离合器MZ60 单向超越离合器MZ70—65单向超越离合器MZ70【MZ-G单向轴承】单向超越离合器MZ15G 单向超越离合器MZ17G 单向超越离合器MZ20G单向超越离合器MZ30G—22 单向超越离合器MZ30G-25 单向超越离合器MZ30G 单向超越离合器MZ35G 单向超越离合器MZ45G—40 单向超越离合器MZ45G单向超越离合器MZ60G—50 单向超越离合器MZ60G-55 单向超越离合器MZ60G 单向超越离合器MZ70G-65 单向超越离合器MZ70G【200系列凸轮离合器】凸轮离合器B203 凸轮离合器B204 凸轮离合器B205 凸轮离合器B206凸轮离合器B207 凸轮离合器B208 凸轮离合器B209 凸轮离合器B210凸轮离合器B211 凸轮离合器B212 凸轮离合器B213 凸轮离合器B214【单向离合器】单向轴承CSK12P 单向轴承CSK15P 单向轴承CSK17P 单向轴承CSK20P单向轴承CSK25P 单向轴承CSK30P 单向轴承CSK35P 单向轴承CSK40P单向轴承CSK15PP 单向轴承CSK17PP 单向轴承CSK20PP 单向轴承单向轴承CSK30PP 单向轴承CSK35PP 单向轴承CSK40PP单向轴承CSK12P-2RS 单向轴承CSK15P-2RS 单向轴承CSK17P-2RS单向轴承CSK20P—2RS 单向轴承CSK25P-2RS 单向轴承CSK30P-2RS单向轴承CSK35P-2RS 单向轴承CSK40P-2RS【BB系列凸轮离合器】凸轮离合器BB15 凸轮离合器BB17 凸轮离合器BB20 凸轮离合器BB25凸轮离合器BB30 凸轮离合器BB35 凸轮离合器BB40凸轮离合器BB15—1K—K 凸轮离合器BB15-2K—K 凸轮离合器BB17-1K-K凸轮离合器BB17—2K-K 凸轮离合器BB20—1K-K 凸轮离合器BB20—2K—K凸轮离合器BB25—1K-K 凸轮离合器BB25-2K—K 凸轮离合器BB30-1K—K凸轮离合器BB30-2K-K 凸轮离合器BB35—1K-K 凸轮离合器BB35-2K—K凸轮离合器BB40-1K-K 凸轮离合器BB40—2K-K凸轮离合器BB15—2GD 凸轮离合器BB17-2GD 凸轮离合器BB20—2GD凸轮离合器BB25-2GD BB30-2GD 凸轮离合器BB35-2GD 凸轮离合器BB40-2GD【GFK单向离合器轴承】单向离合器GFK20 单向离合器GFK25 单向离合器GFK30 单向离合器GFK35单向离合器GFK40 单向离合器GFK45 单向离合器GFK50【BWC。
斜撑式超越离合器的应用及其发展研究现状
斜撑式超越离合器的应用及其发展研究现状以斜撑式超越离合器的应用及其发展研究现状为标题，我们将从以下几个方面进行阐述。
一、斜撑式超越离合器的概念及原理斜撑式超越离合器是一种常见于汽车等传动系统中的离合器类型。
它由主动盘、被动盘、离合器压盘和离合器承载盘组成。
其原理是通过压力施加在离合器压盘上，使主动盘与被动盘间的摩擦力增大或减小，从而实现离合或联合两个轴的目的。
二、斜撑式超越离合器的应用领域1. 汽车传动系统：斜撑式超越离合器广泛应用于汽车的变速器中，用于实现不同档位之间的换挡操作。
其结构紧凑，操作灵活，能够有效地传递动力，提高传动效率。
2. 工程机械：斜撑式超越离合器也被广泛应用于工程机械领域，如挖掘机、装载机等。
它能够在重载条件下承受较大的转矩，并具有良好的耐磨性和可靠性，能够满足工程机械在恶劣工况下的使用需求。
3. 机械设备：在一些特殊的机械设备中，斜撑式超越离合器也有应用。
例如，纺织设备、冶金设备等。
它们能够在高速运动、高温、高压等恶劣环境下正常工作，保证机械设备的正常运行。
三、斜撑式超越离合器的发展研究现状1. 结构优化：目前，研究人员正致力于对斜撑式超越离合器的结构进行优化，以提高其传动效率和耐久性。
例如，采用新型材料制造离合器片，优化离合器片的连接方式等。
2. 摩擦材料研发：摩擦材料是斜撑式超越离合器的重要组成部分。
研究人员正在开展对摩擦材料的研发工作，以提高其摩擦性能和耐磨性。
例如，引入新型摩擦材料，改进摩擦材料的制备工艺等。
3. 控制系统优化：斜撑式超越离合器的控制系统对其工作性能有重要影响。
目前，研究人员正致力于对控制系统进行优化，以提高离合器的换挡平稳性和响应速度。
例如，采用先进的控制算法，优化控制系统的参数等。
4. 故障诊断技术：为了提高斜撑式超越离合器的可靠性和安全性，研究人员正在开展相关的故障诊断技术研究。
通过对离合器工作状态的监测和故障诊断，可以及时发现并处理离合器的故障，提高其可靠性和使用寿命。
高速斜撑超越离合器设计方法研究
高速斜撑超越离合器设计方法研究作者：姬广勋范锐杨云鹏来源：《科学与财富》2020年第33期摘要：斜撑离合器是一种单向超越离合器，相比其它超越离合器，它具有承载能力大、结构紧凑，制造工艺性好等一系列优点，广泛应用于直升机传动系统中和固定翼飞机的启动系统中。
作为关键部件，它的性能对直升机传动系统和固定翼飞机的启动系统具有重要影响。
因此开展斜撑离合器设计技术研究具有重要的工程意义。
关键词：附件机匣;起动机;斜撑离合器;结构设计一、前言超越离合器广泛应用于航空工业，在直升机主传动链和附件传动链、固定翼飞机的起动机和大发之间都要使用离合器。
滚柱离合器、斜撑离合器和弹簧离合器在直升机主传动链上都有应用，一般在转速12000r/min以下使用滚柱离合器，在15000r/min以下使用斜撑离合器，在27000r/min以下使用弹簧离合器，目前还未见有超过27000r/min工况下使用的离合器，在直升机附件传动链上使用的主要是斜撑离合器，直升机上使用的离合器通常处于长期楔紧工作状态。
固定翼飞机的起动机和大发之间使用的离合器则主要是斜撑离合器，除大发起动阶段外，它长期处于高速超越的工作状态。
不管是直升机，还是固定翼飞机，离合器均为传动链或功率链上的关键部件，如果离合器工作不正常，则整架飞机都无法正常工作。
二、超越离合器在航空机械传动系统中的主要作用离合器是机械传动系统中的重要部件，其主要作用是使主动轴和从动轴按要求接合和分离。
随着离合器结构形式和设计技术的不断完善与发展，通过与其它机械装置相配合，它还能实现更多的功能。
一般来说，离合器可以实现机械传动系统的平稳启动和停车、传动轴在运动中的同步和相互超越、机器启动和超载时的安全保护以及防止从动轴的逆转等。
超越离合器是离合器中的重要分支，在航空领域，它广泛应用于直升机主减速器以及固定翼飞机的起动机。
直升机传动系统中使用的超越离合器是单向超越离合器，发动机通过超越离合器可以带动旋翼和尾桨转动，而旋翼不能反过来带动发动机。
简述超越离合器构成的零件及名称
简述超越离合器构成的零件及名称超越离合器是一种高性能离合器，由多个零件构成。
这些零件都有各自的名称和作用，下面将对其进行详细介绍。
一、压盘压盘是超越离合器的核心部件之一，它由钢板制成，具有强大的压力。
在离合器工作时，它将摩擦片与飞轮紧密贴合，从而传递动力。
二、摩擦片摩擦片是另一个重要的零件，它通常由铜或铝制成。
当压盘施加压力时，摩擦片会与飞轮接触，并通过摩擦来传递动力。
由于摩擦片经常磨损，因此需要定期更换。
三、分离器分离器是一个带有弹簧的环形零件，在离合器踏板松开时将压盘与飞轮分开。
当踏板被踩下时，分离器会收缩并允许压盘重新与飞轮接触。
四、推杆推杆是一个长而细的金属杆，在踏板被踩下时通过连杆系统向分离器施加压力。
推杆的长度和形状会根据不同车型的需求而有所不同。
五、离合器套离合器套是一种圆形金属零件，它位于压盘和摩擦片之间，并通过扭簧保持在正确的位置。
离合器套通常由钢制成，具有高强度和耐用性。
六、扭簧扭簧是一种弹性金属线，用于固定离合器套在正确的位置。
它具有一定的弹性，可以在压盘施加压力时缩短，并在踏板被踩下时恢复原来的长度。
七、离合器壳离合器壳是一个圆形或椭圆形的金属外壳，用于保护离合器内部组件并固定其位置。
它通常由铸铁或铝制成，并具有高强度和耐腐蚀性能。
八、轴承轴承是一个带有滚珠或滚柱的环形零件，用于支撑压盘和分离器，并减少其摩擦。
轴承通常由钢制成，并具有高强度和耐磨性能。
以上就是超越离合器构成的零件及名称的详细介绍。
这些零件都具有重要的作用，如果其中任何一个出现故障或磨损，都会影响整个离合器的性能和寿命。
因此，在使用过程中需要定期检查和更换这些零件，以确保离合器始终处于最佳状态。
超越离合器故障的判别方法-概述说明以及解释

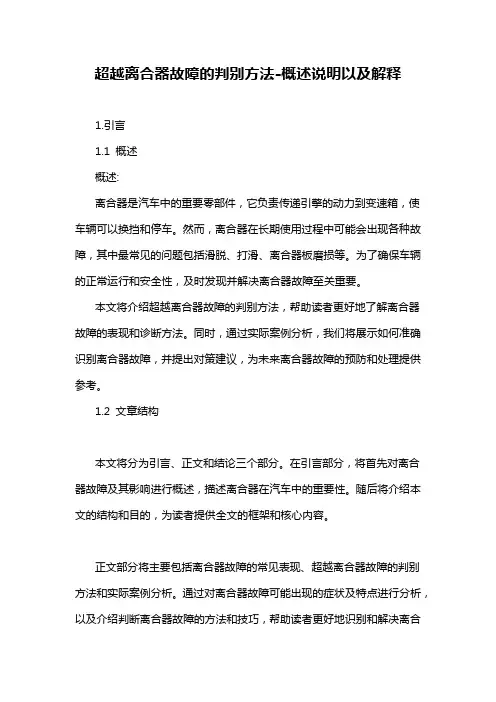

超越离合器故障的判别方法-概述说明以及解释1.引言1.1 概述概述:离合器是汽车中的重要零部件，它负责传递引擎的动力到变速箱，使车辆可以换挡和停车。
