法兰类型及标识
法兰类型及标识："urn:schemas-microsoft-com:office:office" />
（1）为便于设计及表述，世界各地习惯用字母符号表示法兰种类及密封面形式，如在
HG20592,ANSIB16.5,DIN及JIS标准中均有如下表述：
代号 意
义 说明
法兰 SO 平焊法
兰 SLIP—on
WN 对焊法
兰 Weld—neck
PL 板式法
兰 Plate
PJ/PR(或PJ/RJ) 活套环法
兰 不锈钢焊环+碳钢法兰
LP 松套法
兰 不锈钢翻边+碳钢法兰
TH 螺纹法
兰
密封面形式 -RF 普通图面密
封 Rased face
-M 凸面密
封 配对试用
-FM 凹面密
封
-T 榫面密
封 配对试用
-TG 曹面密封
-RJ 梯形槽密
封 Ring Joint
-FF 全平面密
封 Flate Face
法兰的类型及标识：
1、确定一种法兰的全部特征需要知道以下几个方面：
①法兰制造标准 如：ANSI B16.5
②法兰类型 如：对焊法兰
③公称通径及管制（英制或公制） 如：DN150B
④压力等级 如：PN或600LB
⑤密封面形成 如：RF
⑥材质 如：304L
几点说明：
（1）、某些法兰标准与法兰类型，密封面形成是一一对应的，即给出标准就知道了
法兰类型和密封面形式。如：JB81-59，HG5010-58
（2）、关于管制，一般讲，目前世界较通行的是英制，公制系列在国内的一些老标
准中应用较多，因此，一些老标准中仅含有公制。另外，如果通径以英寸表示，一般就代表
英制。
（3）、关于字母代号，国内一些老标准未予采用，而HG20592-97则全面与国际接
轨，采用了通用符号。
石化法兰标准

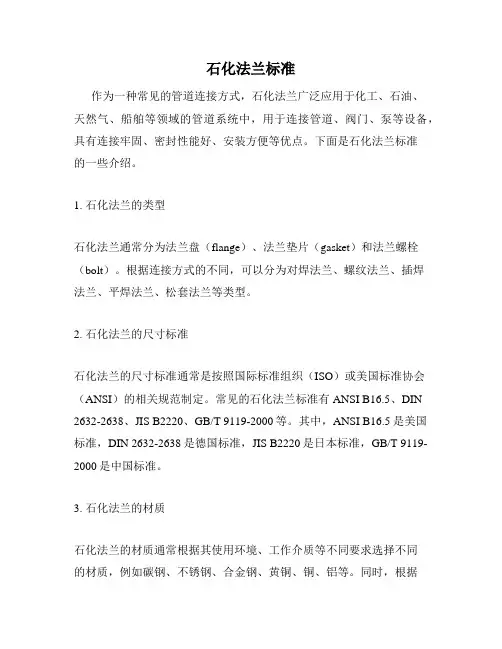

石化法兰标准作为一种常见的管道连接方式，石化法兰广泛应用于化工、石油、天然气、船舶等领域的管道系统中，用于连接管道、阀门、泵等设备，具有连接牢固、密封性能好、安装方便等优点。
下面是石化法兰标准的一些介绍。
1. 石化法兰的类型石化法兰通常分为法兰盘（flange）、法兰垫片（gasket）和法兰螺栓（bolt）。
根据连接方式的不同，可以分为对焊法兰、螺纹法兰、插焊法兰、平焊法兰、松套法兰等类型。
2. 石化法兰的尺寸标准石化法兰的尺寸标准通常是按照国际标准组织（ISO）或美国标准协会（ANSI）的相关规范制定。
常见的石化法兰标准有ANSI B16.5、DIN 2632-2638、JIS B2220、GB/T 9119-2000等。
其中，ANSI B16.5是美国标准，DIN 2632-2638是德国标准，JIS B2220是日本标准，GB/T 9119-2000是中国标准。
3. 石化法兰的材质石化法兰的材质通常根据其使用环境、工作介质等不同要求选择不同的材质，例如碳钢、不锈钢、合金钢、黄铜、铜、铝等。
同时，根据使用环境和要求，还需要选择适合的防腐方式，例如喷漆、热浸镀锌等防腐方法。
4. 石化法兰的制造和检验标准石化法兰的制造和检验标准通常根据国际标准组织（ISO）或美国标准协会（ANSI）等相关规范进行制定。
制造标准通常涉及材料的选用、加工工艺、标识等方面，检验标准涉及试验压力、密封性能等。
制造商需要按照相关标准的要求进行制造和检验，同时进行有效的产品质量控制，保证其产品质量符合标准要求。
总的来说，石化法兰作为一种常见的管道连接方式，在使用中需要严格按照各种标准要求进行选型、制造、安装和检验，才能确保其连接牢固、密封性能好、安装方便等优点。
cbm1012法兰标准

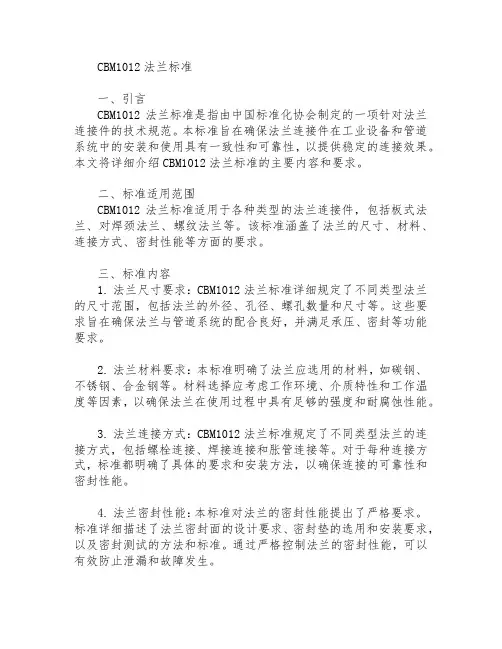

CBM1012法兰标准一、引言CBM1012法兰标准是指由中国标准化协会制定的一项针对法兰连接件的技术规范。
本标准旨在确保法兰连接件在工业设备和管道系统中的安装和使用具有一致性和可靠性，以提供稳定的连接效果。
本文将详细介绍CBM1012法兰标准的主要内容和要求。
二、标准适用范围CBM1012法兰标准适用于各种类型的法兰连接件，包括板式法兰、对焊颈法兰、螺纹法兰等。
该标准涵盖了法兰的尺寸、材料、连接方式、密封性能等方面的要求。
三、标准内容1. 法兰尺寸要求：CBM1012法兰标准详细规定了不同类型法兰的尺寸范围，包括法兰的外径、孔径、螺孔数量和尺寸等。
这些要求旨在确保法兰与管道系统的配合良好，并满足承压、密封等功能要求。
2. 法兰材料要求：本标准明确了法兰应选用的材料，如碳钢、不锈钢、合金钢等。
材料选择应考虑工作环境、介质特性和工作温度等因素，以确保法兰在使用过程中具有足够的强度和耐腐蚀性能。
3. 法兰连接方式：CBM1012法兰标准规定了不同类型法兰的连接方式，包括螺栓连接、焊接连接和胀管连接等。
对于每种连接方式，标准都明确了具体的要求和安装方法，以确保连接的可靠性和密封性能。
4. 法兰密封性能：本标准对法兰的密封性能提出了严格要求。
标准详细描述了法兰密封面的设计要求、密封垫的选用和安装要求，以及密封测试的方法和标准。
通过严格控制法兰的密封性能，可以有效防止泄漏和故障发生。
5. 标志和标识：CBM1012法兰标准要求在法兰上进行标志和标识，以便于识别和追溯。
标志内容包括法兰型号、标准编号、制造商信息等。
这些标志和标识的设置有助于维护法兰的质量和安全性。
四、标准实施和监督CBM1012法兰标准的实施需要各相关生产企业和使用单位共同遵守。
制造商应按照标准要求进行生产，并提供符合标准的产品。
监督部门应进行定期检查和抽样检验，确保法兰产品符合标准要求。
五、标准的意义和作用CBM1012法兰标准的制定和实施对促进工业设备和管道系统的安全运行具有重要意义。
b16.5法兰标准
B16.5 是美国标准协会（ANSI，全称为American National Standards Institute）发布的一个标准，它规定了法兰和法兰连接件的尺寸、压力等参数。
B16.5 标准通常用于管道系统中，以确保不同制造商生产的法兰和连接件能够相互兼容。
以下是一些关于B16.5 法兰标准的主要内容：
1. 法兰类型：B16.5 标准包括多种不同类型的法兰，如焊接颈法兰、盲法兰、法兰套筒、法兰法兰等。
每种类型都有特定的设计和应用。
2. 法兰尺寸：B16.5 标准规定了各种法兰的尺寸范围，包括法兰的外径、孔径、螺栓孔的数量和大小等。
3. 法兰压力等级：B16.5 标准还规定了不同法兰的压力等级，用于标识法兰的承受能力。
常见的压力等级包括150、300、600、900、1500 等。
这些等级代表了法兰能够承受的最大工作压力。
4. 法兰材质：该标准还规定了不同材质的法兰的性能和材质要求，以确保法兰的耐用性和适用性。
5. 法兰连接：B1
6.5 标准规定了法兰之间的连接方式，如螺栓和螺母的规格和安装方法。
这些规定和参数的目的是确保在工业管道系统中，不同制造商生产的法兰和连接件之间的互换性和兼容性。
这对于构建可靠和安全的管道系统至关重要，因为管道系统通常承受高压和高温，并需要满足严格的工程要求。
需要注意的是，B16.5 标准是美国的标准，其他国家或地区可能使用不同的标准或规范来规定法兰和连接件的设计和制造。
因此，在特定项目中，应根据所在地区和行业的要求来选择适当的法兰标准。
gb9119-2010法兰标准

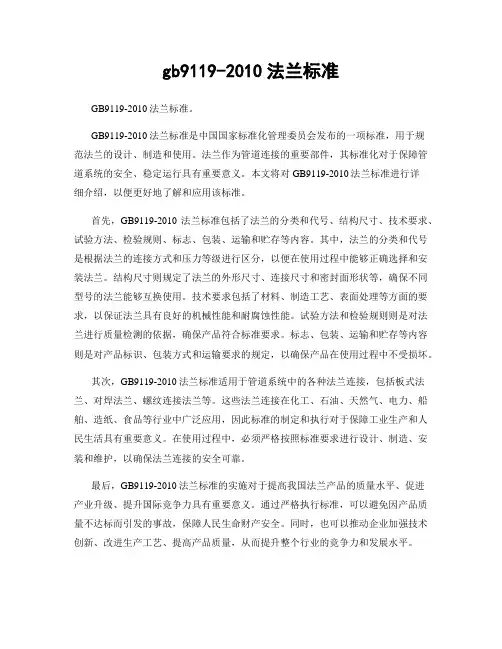

gb9119-2010法兰标准GB9119-2010法兰标准。
GB9119-2010法兰标准是中国国家标准化管理委员会发布的一项标准，用于规范法兰的设计、制造和使用。
法兰作为管道连接的重要部件，其标准化对于保障管道系统的安全、稳定运行具有重要意义。
本文将对GB9119-2010法兰标准进行详细介绍，以便更好地了解和应用该标准。
首先，GB9119-2010法兰标准包括了法兰的分类和代号、结构尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
其中，法兰的分类和代号是根据法兰的连接方式和压力等级进行区分，以便在使用过程中能够正确选择和安装法兰。
结构尺寸则规定了法兰的外形尺寸、连接尺寸和密封面形状等，确保不同型号的法兰能够互换使用。
技术要求包括了材料、制造工艺、表面处理等方面的要求，以保证法兰具有良好的机械性能和耐腐蚀性能。
试验方法和检验规则则是对法兰进行质量检测的依据，确保产品符合标准要求。
标志、包装、运输和贮存等内容则是对产品标识、包装方式和运输要求的规定，以确保产品在使用过程中不受损坏。
其次，GB9119-2010法兰标准适用于管道系统中的各种法兰连接，包括板式法兰、对焊法兰、螺纹连接法兰等。
这些法兰连接在化工、石油、天然气、电力、船舶、造纸、食品等行业中广泛应用，因此标准的制定和执行对于保障工业生产和人民生活具有重要意义。
在使用过程中，必须严格按照标准要求进行设计、制造、安装和维护，以确保法兰连接的安全可靠。
最后，GB9119-2010法兰标准的实施对于提高我国法兰产品的质量水平、促进产业升级、提升国际竞争力具有重要意义。
通过严格执行标准，可以避免因产品质量不达标而引发的事故，保障人民生命财产安全。
同时，也可以推动企业加强技术创新、改进生产工艺、提高产品质量，从而提升整个行业的竞争力和发展水平。
综上所述，GB9119-2010法兰标准是我国法兰产品质量管理的重要依据，对于规范法兰的设计、制造和使用具有重要意义。
阀门标识大全及表示方法

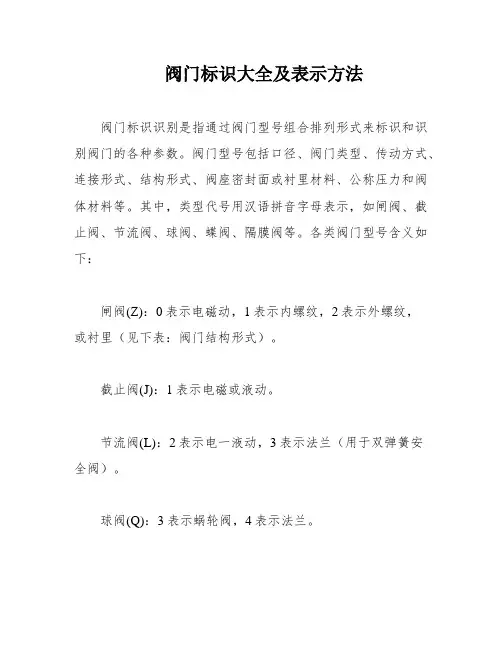

阀门标识大全及表示方法阀门标识识别是指通过阀门型号组合排列形式来标识和识别阀门的各种参数。
阀门型号包括口径、阀门类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。
其中，类型代号用汉语拼音字母表示，如闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀等。
各类阀门型号含义如下：闸阀(Z)：0表示电磁动，1表示内螺纹，2表示外螺纹，或衬里（见下表：阀门结构形式）。
截止阀(J)：1表示电磁或液动。
节流阀(L)：2表示电一液动，3表示法兰（用于双弹簧安全阀）。
球阀(Q)：3表示蜗轮阀，4表示法兰。
蝶阀(D)：4表示正齿轮转动，5表示伞齿轮转动，6表示焊接，7表示对夹，8表示卡箍，9表示卡套阀。
隔膜阀(G)：5表示法兰（用于杠杆式、安全门、单弹簧安全门）。
安全阀(A)：6表示气动，7表示液动，8表示气一液动，9表示电动。
减压阀(Y)：XXX表示。
疏水阀(S)：XXX表示。
阀门型号中的各个参数都有其特定的代号，如汉语拼音、数字、字母等，用于表示口径、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。
例如，阀门型号中的汉语拼音字母代号表示阀门类型，数字表示公称压力，字母表示传动方式等。
阀门型号中的阀座密封面或衬里材料也有其特定的代号，如T表示铜合金，H表示合金钢，B表示锡基轴，Y表示硬质合金，X表示橡胶，XXX表示硬橡胶，SA表示聚四氟乙烯，SB表示聚三氟乙烯，SC表示聚氟乙烯，SD表示酚醛塑料，SN表示尼龙，F表示氟塑料，P表示皮革（渗硼钢），S表示塑料，D表示渗氮钢，XXX表示衬胶，TC表示搪磁，CS表示衬塑料，CQ表示衬铅，W表示密封圈由阀体加工。
阀门型号中的公称压力数值用kg/m2表示，阀体材料代号用汉语拼音字母和数字表示，如Z表示灰铸件，X表示可锻铸铁，Q表示球墨铸铁，T表示铜合金，B表示铅合金，II表示铬钼合金钢，L表示铬合金，P表示铬镍钛钢，V（II）表示铬钼钒合金钢，R表示铬镍钼钛钢，C表示碳钢（一般不表示），G表示硅铁。
dn1200法兰阀门尺寸

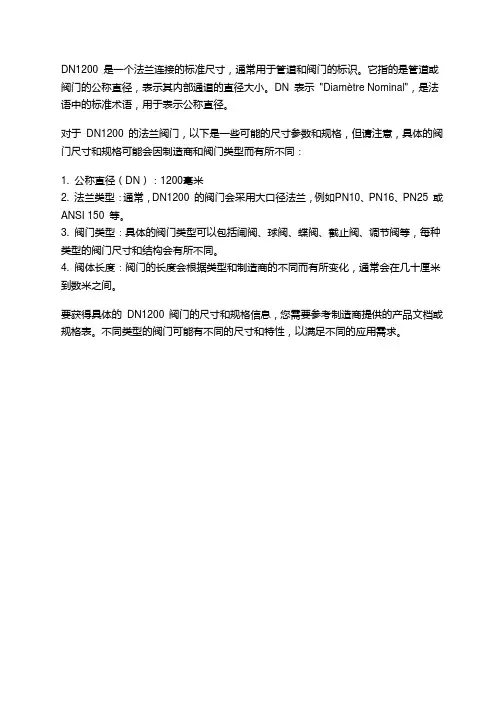

DN1200 是一个法兰连接的标准尺寸，通常用于管道和阀门的标识。
它指的是管道或阀门的公称直径，表示其内部通道的直径大小。
DN 表示"Diamètre Nominal"，是法语中的标准术语，用于表示公称直径。
对于DN1200 的法兰阀门，以下是一些可能的尺寸参数和规格，但请注意，具体的阀门尺寸和规格可能会因制造商和阀门类型而有所不同：
1. 公称直径（DN）：1200毫米
2. 法兰类型：通常，DN1200 的阀门会采用大口径法兰，例如PN10、PN16、PN25 或ANSI 150 等。
3. 阀门类型：具体的阀门类型可以包括闸阀、球阀、蝶阀、截止阀、调节阀等，每种类型的阀门尺寸和结构会有所不同。
4. 阀体长度：阀门的长度会根据类型和制造商的不同而有所变化，通常会在几十厘米到数米之间。
要获得具体的DN1200 阀门的尺寸和规格信息，您需要参考制造商提供的产品文档或规格表。
不同类型的阀门可能有不同的尺寸和特性，以满足不同的应用需求。
dn80 pn16带颈对焊法兰参数
带颈对焊法兰是一种常见的连接法兰，广泛应用于各种管道系统中。
其中，DN80表示法兰的公称通径为80mm，PN16表示法兰的额定压力为16Bar。
对于使用者来说，了解带颈对焊法兰的参数非常重要，因为这些参数直接影响着法兰的使用和安装。
1. 公称通径（DN80）：公称通径是法兰的内径，是法兰的基本标识之一。
对于DN80带颈对焊法兰来说，其公称通径为80mm。
在实际使用中，用户需要根据管道系统的实际需要选择合适的公称通径，以确保管道系统的流体输送效果。
2. 额定压力（PN16）：额定压力是指法兰可以承受的最大压力。
对于PN16带颈对焊法兰来说，其额定压力为16Bar，这意味着在正常工作条件下，法兰可以承受的最大压力为16Bar。
在选择带颈对焊法兰时，用户需要根据管道系统的工作压力来确定法兰的额定压力，以确保管道系统的安全运行。
3. 焊接形式：带颈对焊法兰通常采用对焊形式进行连接。
对焊是通过将法兰与管道的焊接部分进行结合，以实现管道系统的连接。
对于DN80 PN16带颈对焊法兰来说，焊接形式的选择需根据具体的使用要求和管道系统的特点进行决定，以确保连接的牢固和稳定。
带颈对焊法兰的材质标准通常包括法兰本身的材质和密封垫的材质。
常见的法兰材质包括碳钢、不锈钢等，密封垫的材质包括橡胶、聚四氟乙烯等。
用户在选择带颈对焊法兰时，需要根据管道系统所输送的介质和工作环境的要求来确定法兰的材质，以确保法兰的耐腐蚀性和密封性。
5. 其他参数：除了上述几项基本参数外，带颈对焊法兰还包括一些其他重要参数，如连接面形式、螺栓孔数量和尺寸、法兰厚度等。
这些参数同样对法兰的安装和使用具有重要影响，用户在选择和使用带颈对焊法兰时，需要全面了解和考虑这些参数。
了解带颈对焊法兰的参数对于用户来说是非常重要的。
通过了解法兰的公称通径、额定压力、焊接形式、材质标准以及其他参数，用户可以选择合适的带颈对焊法兰，确保管道系统的安全运行和稳定连接。
33259-2015标准法兰
33259-2015标准法兰1. 引言在工业生产中，法兰是一种十分重要的连接元件，用于连接管道、阀门、泵等设备。
而33259-2015标准是我国国家标准化委员会颁布的一项关于法兰的标准，旨在规范法兰的设计、制造和使用，提高产品的质量和安全性。
本文将详细介绍33259-2015标准法兰的相关内容。
2. 标准内容概述33259-2015标准是针对法兰的设计和制造提出了一系列要求，包括法兰的尺寸、结构、材料、加工精度、检测方法等。
它主要包括以下方面的要求：- 法兰的公称压力等级和尺寸范围- 法兰的结构类型和连接方式- 法兰的材料要求- 法兰的加工精度和检测方法- 法兰的标识和包装要求3. 法兰的公称压力等级和尺寸范围根据33259-2015标准，法兰的公称压力等级分为PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320、PN400等多个等级，以适应不同压力下的使用要求。
而法兰的尺寸范围覆盖了从DN10到DN4000的管道连接需求。
4. 法兰的结构类型和连接方式33259-2015标准对法兰的结构类型和连接方式也做了详细规定，包括对于平板法兰、对焊法兰、螺纹法兰、法兰对法兰、法兰对衬垫、搭接法兰等不同类型的要求，以及对于法兰连接的密封面和密封垫的要求。
5. 法兰的材料要求在33259-2015标准中，对于法兰的材料也做了严格的规定，要求材料应符合相关的国家标准和行业标准，包括材料的化学成分、力学性能、金相组织和硬度等指标。
6. 法兰的加工精度和检测方法为了确保法兰的质量，33259-2015标准对法兰的加工精度和检测方法做了详细规定，包括对于法兰的加工公差、表面质量、尺寸偏差等要求，以及对于法兰的无损检测、尺寸检测、力学性能检测等检测方法的规定。
7. 法兰的标识和包装要求33259-2015标准还对法兰的标识和包装做了规定，包括对于法兰标识的内容和位置要求，以及对于法兰包装的防腐、防震、防损等要求。
美标法兰命名规则
美标法兰命名规则全文共四篇示例，供读者参考第一篇示例：美标法兰是一种常用于管道连接的标准化零部件，其命名规则是指对不同类型的美标法兰进行命名时所遵循的规范。
美标法兰命名规则的标准化和统一化有助于在工程设计和施工中准确使用和识别各种法兰，保证管道连接的安全性和可靠性。
下面将介绍一些关于美标法兰命名规则的基本内容。
在美标法兰的命名中常常包含几个重要的信息：法兰类型、连接方式、压力等级、材质和尺寸等。
这些信息在美标法兰的命名中起着关键作用，有助于工程师和技术人员准确、快速地选择合适的法兰进行管道连接。
美标法兰的类型有很多种，常见的有板式法兰、对焊法兰、螺纹法兰等。
不同类型的法兰在使用时会有不同的施工方式和适用范围，因此在命名时必须清楚地标明法兰的类型，以免造成混淆和错误连接。
在美标法兰的命名中还会涉及到连接方式的信息，如对焊连接、盲板连接、螺纹连接等。
连接方式也是决定管道连接性能和安全性的重要因素，因此也必须在法兰的命名中得到明确的体现。
压力等级是美标法兰命名中的另一个重要信息，它代表着法兰能够承受的最大压力值。
在选用美标法兰时，必须根据实际工程需求和管道系统的工作压力来选择合适的压力等级，以确保管道连接的安全可靠。
材质是美标法兰的另一重要信息，它代表着法兰的制造材料。
常见的美标法兰材质有碳钢、不锈钢、合金钢等，不同的材质具有不同的耐腐蚀性能和强度特性，因此在命名中也必须清晰地描述法兰的材质信息。
美标法兰命名规则是一项必不可少的标准化规范，它为工程设计和施工提供了重要的参考和指导，有助于确保管道连接的安全可靠和高效实施。
在实际工程中，遵循美标法兰命名规则是非常重要的，只有在保证规范和准确的前提下，才能有效地实现管道连接的顺利进行和长期稳定运行。
【文章结束】.第二篇示例：美标法兰是管道连接中使用最广泛的一种标准，它具有结构简单、安装方便、密封性好等优点，因此在工业领域广泛应用。
在美标法兰的使用过程中，了解其命名规则是非常重要的，可以帮助我们正确选择和安装法兰，确保管道连接的质量和安全。
新版法兰标准-新版.pdf
1.3管道附近的选用氧气管道上的法兰用垫片，应按国家有关的现行标准选用；管道法兰的垫片应按下表选用：氧气管道上法兰用垫片工作压力MPa 垫片≤0.6 橡胶石棉板＞0.6≤3.0 缠绕式垫片、聚四氟乙烯垫片＞3.0≤10 波形金属包石棉垫片、缠绕式垫片、聚四氟乙烯垫片、退火软化铝片、铜片＞10 退火软化铜片国际上管法兰标准主要有两个体系，一个是以欧盟EN为代表的欧洲管法兰标准体系（公称压力采用PN表示）；另一个是以美国ASME为代表的美洲管法兰标准体系（公称压力采用class表示）。
欧洲管法兰标准体系与美洲管法兰标准体系是两个不同且不能互换的管法兰标准体系，此外，还有日本JIS管法兰（公称压力采用K表示）标准体系，但在我国石油化工装置中不多用，或仅用于公用管道工程。
EN1092-1（PN标识）包含了公称压力为PN2.5、PN6、PN10、PN16、PN25、PN40和PN100共七档，公称尺寸为DN10～DN4000。
法兰的结构型式有板式平焊、对焊环松套、平焊环松套、翻边松套、带劲对焊、整体、螺纹和法兰盖共八种。
密封型式有全平面、突面、凹面/凸面、榫面/槽面和O形圈槽。
与英制管系列钢管配合使用。
美国ASME B16.5《管法兰和法兰管件》是一套完整的、系统的、使用广泛的管法兰标准。
其公称压力为class150、class300、class400、class600、class1500和class2500共七档，公称尺寸为DN15～DN600，法兰结构型式有带劲平焊、承插焊、螺纹连接、对焊环松套、带劲对焊和法兰盖，密封面型式有突面、全平面、凹面/凸面（分大、小两种）、榫面/槽面（分大、小两种）以及金属环连接面。
ASME B16.5-2003中除螺栓尺寸和螺栓孔尺寸以外，采用了米制单位，英制单位尺寸列在附录中。
ASME B16.5-2003对材料分组和相应的压力-温度额定值作了较大的调整，增加了许多新材料。
