OSPF实验1 点对点OSPF基本配置
OSPF实验一点对点OSPF基本配置一、实验目的掌握在专线（点对点）上配置OSPF路由协议。
应用场景：企业的总部和分支之间通过E1、POS等W AN专线技术互联，为些需要在专线上配置并运行OSPF路由协议。
二、实验设备两台Cisco 7206 VXR 中由器、IOS版本V ersion 12.3(5)。
三、实验拓扑四、实验步骤基本配置：1、设备命名。
2、用Ping命令测试总部和分部链路的连通性。
3、按照拓扑图配置好接口IP和接口描述信息。
OSPF配置：4、启动OSPF进程并配置Router-ID。
5、把相关接口放入OSPF进程并绑定特定的区域。
五、配置命令R1enableconfigure terminalhostname R1no ip domain-lookupline console 0logging synchronousinterface loopback 0ip address 1.1.1.1 255.255.255.255no shutdowninterface loopback 1ip address 192.168.1.1 255.255.255.0no shutdowninterface serial 1/0ip address 10.1.1.1 255.255.255.252no shutdownexitrouter ospf 1router-id 1.1.1.1network 10.1.1.1 0.0.0.0 area 1network 192.168.1.1 0.0.0.0 area 1R2enableconfigure terminalhostname R2no ip domain-lookupline console 0logging synchronousinterface loopback 0ip address 1.1.1.2 255.255.255.255no shutdowninterface loopback 1ip address 192.168.2.1 255.255.255.0no shutdowninterface serial 1/0ip address 10.1.1.2 255.255.255.252no shutdownexitrouter ospf 1router-id 1.1.1.2network 10.1.1.2 0.0.0.0 area 1network 192.168.2.1 0.0.0.0 area 1六、测试结果1、使用Show ip rout查看路由表。
HCIA-Datacom网络技术实验指南 OSPF路由协议基础实验-p50
Lo0 G0/0/1 G0/0/2
Lo0 E0/0/1 E0/0/1
IP地址 172.16.10.1 10.10.14.1 10.10.12.1
10.10.0.1 10.10.12.2 10.10.23.2 10.10.0.2 172.16.30.3 10.10.34.3 10.10.23.3 10.10.0.3 10.10.14.4 10.10.34.4 10.10.0.4 172.16.10.10 172.16.30.10
• 在本实验中，我们要实现两台主机之间的通信。通过几个配置任 务，分别完成单条静态路由、备份路由、负载分担和默认路由的 配置。
实验目的
• 理解 OSPF 的基本概念 • 掌握单区域 OSPF 的配置 • 掌握 OSPF 邻居状态的解读 • 掌握通过 Cost 控制 OSPF 选路的方法 • 掌握 OSPF 默认路由发布的方法 • 掌握 OSPF 认证的配置方法
配置任务1：建立单区域OSPF
• 实验目标：通过OSPF协议，让4台路由器分别学习到两台PC的网 段，以及每台路由器的环回接口地址，实现全网IP互通。
AR2
G0/0/1
G0/0/2
AR1 G0/0/0
G0/0/2 G0/0/1
OSPF区域0
G0/0/2 G0/0/1
AR3 G0/0/0
G0/0/1
配置任务1：构建直连连通性（4）
• AR4的基础配置
<Huawei>system-view Enter system view, return user view with Ctrl+Z. [Huawei]sysname AR4 [AR4]interface GigabitEthernet 0/0/1 [AR4-GigabitEthernet0/0/1]ip address 10.10.14.4 24 [AR4-GigabitEthernet0/0/1]quit [AR4]interface GigabitEthernet 0/0/2 [AR4-GigabitEthernet0/0/2]ip address 10.10.34.4 24 [AR4-GigabitEthernet0/0/2]quit [AR4]interface LoopBack 0 [AR4-LoopBack0]ip address 10.10.0.4 32
OSPF·

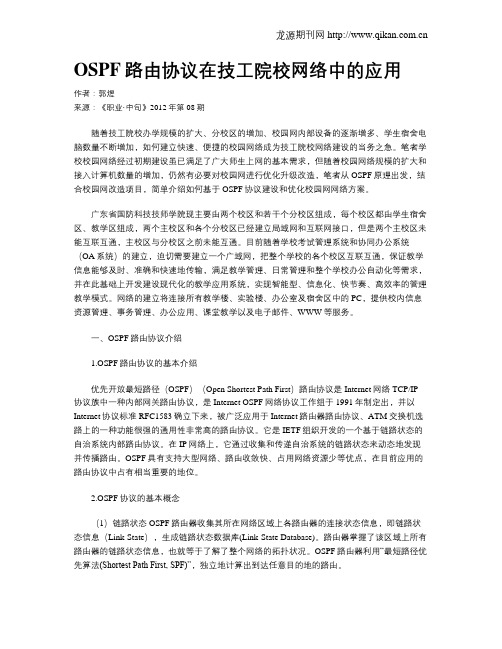

OSPF路由协议在技工院校网络中的应用作者：郭煜来源：《职业·中旬》2012年第08期随着技工院校办学规模的扩大、分校区的增加、校园网内部设备的逐渐增多、学生宿舍电脑数量不断增加，如何建立快速、便捷的校园网络成为技工院校网络建设的当务之急。
笔者学校校园网络经过初期建设虽已满足了广大师生上网的基本需求，但随着校园网络规模的扩大和接入计算机数量的增加，仍然有必要对校园网进行优化升级改造，笔者从OSPF原理出发，结合校园网改造项目，简单介绍如何基于OSPF协议建设和优化校园网网络方案。
广东省国防科技技师学院现主要由两个校区和若干个分校区组成，每个校区都由学生宿舍区、教学区组成，两个主校区和各个分校区已经建立局域网和互联网接口，但是两个主校区未能互联互通，主校区与分校区之前未能互通。
目前随着学校考试管理系统和协同办公系统（OA系统）的建立，迫切需要建立一个广域网，把整个学校的各个校区互联互通，保证教学信息能够及时、准确和快速地传输，满足教学管理、日常管理和整个学校办公自动化等需求，并在此基础上开发建设现代化的教学应用系统，实现智能型、信息化、快节奏、高效率的管理教学模式。
网络的建立将连接所有教学楼、实验楼、办公室及宿舍区中的PC，提供校内信息资源管理、事务管理、办公应用、课堂教学以及电子邮件、WWW等服务。
一、OSPF路由协议介绍1.OSPF路由协议的基本介绍优先开放最短路径（OSPF）（Open Shortest Path First）路由协议是Internet网络TCP/IP 协议族中一种内部网关路由协议，是Internet OSPF网络协议工作组于1991年制定出，并以Internet协议标准RFC1583确立下来，被广泛应用于Internet路由器路由协议、ATM交换机选路上的一种功能很强的通用性非常高的路由协议。
它是IETF组织开发的一个基于链路状态的自治系统内部路由协议。
在IP网络上，它通过收集和传递自治系统的链路状态来动态地发现并传播路由。
华为HCIE培训1ppt
Area 0
ABR
Area 3
Backbone Router
Area 4
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
6
原理
命令
排障 案例 建议
OSPF基本概念—网络类型
OSPF支持的网络类型
广播类型，数据链路层是Ethernet等 点对点P2P类型，数据链路层是PPP、HDLC等 NBMA类型，数据链路层是帧中继等 点到多点P2MP类型，需手工配置
原理
命令
排障 案例 建议
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
4
OSPF原理描述
原理
命令
排障 案例 建议
OSPF原理描述
OSPF基本概念 OSPF基本原理 OSPF基本特点 OSPF收敛特性 OSPF扩展特性 OSPF管理特性 OSPF工作状态机 OSPF与IS-IS比较
广播类型：DR/BDR
功能：减少邻居会话，产生网络LSA
R1
R2
R1
R2
R4
R3 DR
R4
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
R3 DR 7
原理
命令
排障 案例 建议
OSPF基本概念—报文类型
Hello报文
用于建立和维持邻居关系
DD报文
华为路由交换精英培训
之OSPF
HUAWEI TECHNOLOGIES CO., LTD.
前言
I. OSPF是Open Shortest Path First的简称。 II. OSPF是一种基于SPF算法的链路状态协议，同时OSPF也是一种内部
IPv6技术课件：OSPFv3基本配置
学习目标•学完本节后，你将能够：•掌握OSPFv3基本功能配置•掌握OSPFv3信息查看•掌握OSPFv3特殊区域配置•掌握OSPFv3虚连接配置•掌握OSPFv3路由引入及过滤配置•掌握OSPFv3认证配置OSPFv3基本功能•系统视图执行命令ospfv3[process-id][vpn-instance vpn-instance-name]，启动OSPFv3，进入OSPFv3视图。
•执行命令router-id router-id，配置Router ID•OSPFv3视图执行命令area area-id，进入OSPFv3区域视图。
区域ID可以采用十进制整数或IPv4地址形式输入，但显示时使用IPv4地址形式。
OSPFv3的区域不能直接删除，当区域视图下的所有配置都删除，此区域就会被系统自动删除。
•接口视图执行命令ospfv3process-id area area-id[instance instance-id]，在接口上使能OSPFv3。
区域ID 可以采用十进制整数或IPv4地址形式输入，但显示时使用IPv4地址形式。
•执行命令ospfv3network-type{broadcast|nbma|p2mp[non-broadcast]|p2p}[instance instance-id]，配置接口的网络类型。
OSPFv3查看信息•使用display ospfv3[process-id]命令查看OSPFv3进程的概要信息。
•使用display ospfv3[process-id]interface[area area-id][interface-type interface-number]命令查看OSPFv3接口信息。
•使用以下命令查看OSPFv3的LSDB信息:▫display ospfv3 [ process-id ] lsdb[ area area-id ] [ originate-router advertising-router-id | self-originate ] [ { router | network | inter-router [ asbr-router asbr-router-id ] | { inter-prefix | nssa} [ ipv6-address prefix-length ] | link | intra-prefix | grace } [ link-state-id ] ]▫display ospfv3 [ process-id ] lsdb[ originate-router advertising-router-id | self-originate ] external [ ipv6-address prefix-length ] [ link-state-id ]•使用display ospfv3[process-id][area area-id]peer[interface-type interface-number][verbose]或display ospfv3[process-id][area area-id]peer neighbor-id[verbose]命令查看OSPFv3邻居信息。
OSPF路由协议配置55620
1.实验目的1.掌握OSPF协议的基本原理和配置；2.熟悉DR的选举原理和配置；3.了解多区域OSPF的原理和配置；4.尝试根据协议原理设计实验过程；5.利用现有的链接完成图示的物理链接2.实验环境（软件条件、硬件条件等）3台MSR3040路由器、一台MSR5060路由器、3台S3610交换机、12台pc；3.实验原理与方法（架构图、流程图等）【OSPF协议】OSPF(Open Shortest Path First开放式最短路径优先)[1]是一个内部网关协议(Interior Gateway Protocol,简称IGP)，用于在单一自治系统(autonomous system,AS)内决策路由。
OSPF路由协议是一种典型的链路状态（Link-state）的路由协议，一般用于同一个路由域内。
在这里，路由域是指一个自治系统（Autonomous System），即AS，它是指一组通过统一的路由政策或路由协议互相交换路由信息的网络。
在这个AS中，所有的OSPF路由器都维护一个相同的描述这个AS结构的数据库，该数据库中存放的是路由域中相应链路的状态信息，OSPF路由器正是通过这个数据库计算出其OSPF路由表的。
作为一种链路状态的路由协议，OSPF将链路状态广播数据包LSA（Link State Advertisement）传送给在某一区域内的所有路由器，这一点与距离矢量路由协议不同。
运行距离矢量路由协议的路由器是将部分或全部的路由表传递给与其相邻的路由器。
【OSPF邻居关系】邻接关系建立的4个阶段:1.邻居发现阶段2.双向通信阶段：Hello报文都列出了对方的RID，则BC完成.3.数据库同步阶段：4.完全邻接阶段: full adjacency邻居关系的建立和维持都是靠Hello包完成的,在一般的网络类型中,Hello包是每经过1个HelloInterval发送一次,有1个例外:在NBMA网络中,路由器每经过一个PollInterval 周期发送Hello包给状态为down的邻居(其他类型的网络是不会把Hello包发送给状态为down的路由器的).Cisco路由器上PollInterval默认60s Hello Packet以组播的方式发送给224.0.0.5，在NBMA类型，点到多点和虚链路类型网络，以单播发送给邻居路由器。
OSPF协议详解详解PPT课件
LSA的头部
BJFU Info Department, QiJd
LSA的分类
Type
1 2 3 4 5 6 7 8 9 –11
LSA
Router Network Summary Link to Network Summary Link to ASBR External Link Group Membership NSSA External Attributes Opaque
BJFU Info Department, QiJd
议程
• OSPF协议基础 • 通过LSA描述网络拓扑结构 • 用SPF算法计算路由 • 邻居状态机 • DR和BDR • 划分区域 • 骨干区域和虚联接 • 与自治系统外部通信 • 总结 • OSPF组网及配置
BJFU Info Department, QiJd
对Ethernet等广播的链路状态描述
• Link id：30.0.0.3 /*网段中DR的接口地址*/
• Data ：30.0.0.1 /*本接口的地址*/
• Type ：TransNet(2) /*类型*/
• Metric: 50
/*花费*/
• /*DR（6.6.6.6）生成的LSA：*/ • Net mask：255.255.255.0 • Attached：30.0.0.1 router • Attached：30.0.0.2 router • Attached：30.0.0.3 router
Full 完成
邻居(Neighbor)的形成
小王
小一 小二
你好啊
小王
小一
(2)你好，小一，我叫小王
你好啊
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OSPF基本概念和OSPF配置 OSPF(Open Shortest Path First) OSPF(Open Shortest Path First)是一个内部网关协议(Interior Gateway Protocol,简称IGP)。与RIP相对，OSPF是链路状态路有协议，而RIP是距离向量路由协议。 链路是路由器接口的另一种说法，因此OSPF也称为接口状态路由协议。OSPF通过路由器之间通告网络接口的状态来建立链路状态数据库，生成最短路径树，每个OSPF路由器使用这些最短路径构造路由表。
基本概念和术语 链路状态
OSPF路由器收集其所在网络区域上各路由器的连接状态信息，即链路状态信息（Link-State），生成链路状态数据库(Link-State Database)。路由器掌握了该区域上所有路由器的链路状态信息，也就等于了解了整个网络的拓扑状况。OSPF路由器利用“最短路径优先算法(Shortest Path First, SPF)”，独立地计算出到达任意目的地的路由。
区域 OSPF协议引入“分层路由”的概念，将网络分割成一个“主干”连接的一组相互独立的部分，这些相互独立的部分被称为“区域”(Area)，“主干”的部分称为“主干区域”。每个区域就如同一个独立的网络，该区域的OSPF路由器只保存该区域的链路状态。每个路由器的链路状态数据库都可以保持合理的大小，路由计算的时间、报文数量都不会过大。
共有五种区域的主要区别在于它们和外部路由器间的关系： 标准区域: 一个标准区域可以接收链路更新信息和路由总结。
主干区域(传递区域):主干区域是连接各个区域的中心实体。主干区域始终是“区域0”，所有其他的区域都要连接到这个区域上交换路由信息。主干区域拥有标准区域的所有性质。
存根区域（stub Area）：存根区域是不接受自治系统以外的路由信息的区域。如果需要自治系统以外的路由，它使用默认路由0.0.0.0。
完全存根区域：它不接受外部自治系统的路由以及自治系统内其他区域的路由总结。需要发送到区域外的报文则使用默认路由：0.0.0.0。完全存根区域是Cisco自己定义的。
不完全存根区域(NSAA): 它类似于存根区域，但是允许接收以LSA Type 7发送的外部路由信息，并且要把LSA Type 7转换成LSA Type 5。
OSPF中的四种路由器 在OSPF多区域网络中，路由器可以按不同的需要同时成为以下四种路由器中的几种： 1. 内部路由器：所有端口在同一区域的路由器，维护一个链路状态数据库。 2. 主干路由器：具有连接主干区域端口的路由器。 3. 区域边界路由器(ABR)：具有连接多区域端口的路由器，一般作为一个区域的出口。ABR为每一个所连接的区域建立链路状态数据库，负责将所连接区域的路由摘要信息发送到主干区域，而主干区域上的ABR则负责将这些信息发送到各个区域。 4. 自治域系统边界路由器(ASBR)：至少拥有一个连接外部自治域网络（如非OSPF的网络）端口的路由器，负责将非OSPF网络信息传入OSPF网络。
OSPF链路状态公告类型 OSPF路由器之间交换链路状态公告(LSA)信息。OSPF的LSA中包含连接的接口、使用的Metric及其他变量信息。OSPF路由器收集链接状态信息并使用SPF算法来计算到各节点的最短路径。LSA也有几种不同功能的报文，在这里简单地介绍一下： LSA TYPE 1：router LSA由每台路由器为所属的区域产生的LSA，描述本区域路由器链路到该区域的状态和代价。一个边界路由器可能产生多个LSA TYPE1。 LSA TYPE 2：network LSA由DR产生，含有连接某个区域路由器的所有链路状态和代价信息。只有DR可以监测该信息。 LSA TYPE 3：summary LSA由ABR产生，含有ABR与本地内部路由器连接信息，可以描述本区域到主干区域的链路信息。它通常汇总缺省路由而不是传送汇总的OSPF信息给其他网络。 LSA TYPE 4：Summary LSA由ABR产生，由主干区域发送到其他ABR, 含有ASBR的链路信息，与LSA TYPE 3的区别在于TYPE 4描述到OSPF网络的外部路由，而TYPE 3则描述区域内路由。 LSA TYPE 5：AS External LSA由ASBR产生，含有关于自治域外的链路信息。除了存根区域和完全存根区域，LSA TYPE 5在整个网络中发送。 LSA TYPE 6：multicast OSPF LSA，MOSF可以让路由器利用链路状态数据库的信息构造用于多播报文的多播发布树。 LSA TYPE 7：Not-So-Stubby LSA由ASBR产生的关于NSSA的信息。LSA TYPE 7可以转换为LSA TYPE 5。
协议类型 Hello报文，通过周期性地发送来发现和维护邻接关系； DD(链路状态数据库描述)报文，描述本地路由器保存的LSDB(链路状态数据库)； LSR(LS Request)报文，向邻居请求本地没有的LSA； LSU(LS Update)报文，向邻居发送其请求或更新的LSA； LSAck(LS ACK)报文，收到邻居发送的LSA后发送的确认报文。
OSPF网络类型 根据路由器所连接的物理网络不同，OSPF将网络划分为四种类型：广播多路访问型（Broadcast multiAccess）、非广播多路访问型（None Broadcast MultiAccess，NBMA）、点到点型（Point-to-Point）、点到多点型（Point-to-MultiPoint）。 广播多路访问型网络如：Ethernet、Token Ring、FDDI。NBMA型网络如：Frame Relay、X.25、SMDS。Point-to-Point型网络如：PPP、HDLC。
指派路由器（DR）和备份指派路由器（BDR） 在多路访问网络上可能存在多个路由器，为了避免路由器之间建立完全相邻关系而引起的大量开销，OSPF要求在区域中选举一个DR。每个路由器都与之建立完全相邻关系。DR负责收集所有的链路状态信息，并发布给其他路由器。选举DR的同时也选举出一个BDR，在DR失效的时候，BDR担负起DR的职责。 点对点型网络不需要DR，因为只存在两个节点，彼此间完全相邻。 协议组成OSPF协议由Hello协议、交换协议、扩散协议组成。本文仅介绍Hello协议，其他两个协议可参考RFC2328中的具体描述。 当路由器开启一个端口的OSPF路由时，将会从这个端口发出一个Hello报文，以后它也将以一定的间隔周期性地发送Hello报文。OSPF路由器用Hello报文来初始化新的相邻关系以及确认相邻的路由器邻居之间的通信状态。 对广播型网络和非广播型多路访问网络，路由器使用Hello协议选举出一个DR。在广播型网络里，Hello报文使用多播地址224.0.0.5周期性广播，并通过这个过程自动发现路由器邻居。在NBMA网络中，DR负责向其他路由器逐一发送Hello报文。
