电缆桥架选型计算
桥架大小计算公式
桥架大小计算公式桥架在电气工程中可是个重要的角色，它就像是电线电缆的“高速公路”，让电流能够顺畅地“奔跑”。
那要算出桥架的大小，这里面可是有不少门道的。
我记得有一次，在一个大型的商业建筑项目中，我负责电气部分的设计和施工监督。
当时，整个团队都在为桥架大小的计算绞尽脑汁。
我们需要确保桥架能够容纳所有的线缆，还要考虑到未来可能的扩展和维护空间。
先说直线段的桥架大小计算。
这主要取决于要铺设的线缆数量和线缆的截面积。
比如说，咱有 10 根截面积是 2.5 平方毫米的线缆，那总的线缆截面积就是 25 平方毫米。
一般来说，桥架内的线缆填充率不能超过40%，这样才能保证线缆有足够的散热空间和良好的通风。
所以，如果桥架内要容纳这 25 平方毫米的线缆，桥架的截面积至少得是 25除以 0.4，也就是 62.5 平方毫米。
再来说说拐弯处和分支处的桥架大小计算。
这可比直线段复杂多啦！在拐弯处，线缆会受到弯曲应力的影响，所以需要更大的空间来避免线缆受损。
就像我们在跑步转弯时，步伐会不自觉地变大一样。
分支处呢，因为线缆会有分流和汇合，所以也需要额外的空间。
还有啊，别忘了考虑桥架的类型和材质。
不同类型和材质的桥架，其强度和承载能力也有所不同。
比如说，钢制桥架通常比铝合金桥架更能承受重量，但铝合金桥架更轻便，耐腐蚀性能也更好。
在实际计算中，还得考虑到安装环境的限制。
比如说，在狭窄的通道里，可能就不能选择太大尺寸的桥架，这时候就得更加精确地计算线缆的数量和截面积，尽量选择紧凑但又能满足需求的桥架尺寸。
总之，桥架大小的计算可不是一件简单的事情，需要综合考虑好多因素。
就像我们在拼图一样，每一块都要放对位置，才能呈现出完美的画面。
希望通过我上面这些啰嗦的话，能让您对桥架大小的计算有个大概的了解。
在实际操作中，可一定要仔细再仔细，千万别马虎，不然出了问题可就麻烦啦！。
桥架计算公式大全桥架弯头计算器
桥架计算公式大全桥架弯头计算器1.承重能力计算公式桥架的承重能力取决于材料的强度和结构的稳定性。
承重能力（N）=路段长度（m）×单位长度承重能力（N/m）2.横截面高度计算公式横截面高度（H）= 最大电缆包径（mm）+ 2 × 单层导线的直径（mm）+ 103.横截面宽度计算公式横截面宽度（B）= 最大电缆包径（mm）+ 2 × 单层导线的直径（mm）+ 104.桥架跨距计算公式桥架的跨距是指两个支撑点之间的距离。
桥架跨距（L）=支撑点之间的距离（m）5.桥架高度计算公式桥架的高度是指桥架与地面的垂直距离。
桥架高度（H）=桥架跨距（L）/106.桥架通道宽度计算公式桥架通道宽度（B）= 最大电缆包径（mm）+ 2 × 单层导线的直径（mm）+ 10桥架弯头是桥架系统中必不可少的一个组件，它用于连接不同方向的桥架，使电缆能够沿着所需路径走向。
桥架弯头的设计和计算也是非常重要的。
对于桥架弯头的计算，主要包括以下几个方面：1.弯头的材料选择：根据桥架系统的要求和使用环境的特点选择合适的材料，常见的有钢板、铝合金等。
2.弯头的角度确定：根据电缆的走向和布线要求确定弯头的角度，一般为90度弯头。
3.弯头的尺寸计算：根据电缆包径和导线的直径确定弯头的尺寸，考虑到电缆的弯曲半径和弯头内径之间的关系，以确保电缆能够顺利通过弯头。
桥架弯头的计算可以通过以下公式进行：1.弯头长度计算公式弯头长度（L）=2×（弯头半径（R）+弯头内径（r））×π2.弯头内径计算公式弯头内径（r）=电缆包径（D）+2×单层导线的直径（d）+103.桥架弯头的安装高度计算公式桥架弯头的安装高度（H）=桥架高度（h）-弯头高度（h）通过以上公式的计算和选择合适的材料，可以得出合理的桥架弯头尺寸，保证电缆的正常布线和使用。
总结：。
矿物绝缘电缆桥架规格计算
矿物绝缘电缆桥架规格计算
计算矿物绝缘电缆桥架的规格需要考虑多种因素，包括电缆的数量、尺寸和重量，安装环境的特点以及使用要求等。
以下是一个初步的计算步骤供参考：
1. 确定电缆数量和尺寸：确定需要架设的电缆数量和每根电缆的尺寸，包括电缆的直径、长度和负荷。
2. 计算负荷：根据电缆的电流负荷和计划的电缆布线，计算整个系统或每个段落的总负荷。
3. 选择电缆桥架类型：根据负荷和其他要求，选择适当的电缆桥架类型，例如槽式电缆桥架、托盘电缆桥架或梯架电缆桥架等。
4. 计算跨距：确定电缆桥架的跨距，即两个支撑点之间的距离。
这取决于电缆的重量、电缆桥架材料的强度和安装环境的要求。
5. 计算载荷：根据每个跨距上电缆的数量和重量，计算每个支撑点的负荷。
6. 选择合适的规格和型号：根据计算的负荷和跨距，选择合适的电缆桥架规格和型号。
考虑到安全性和性能，通常会有一些保守的设计因素。
需要注意的是，以上步骤是一个一般性的计算过程，实际情况可能会因为具体要求和标准的不同而有所调整。
建议在进行电缆桥架规格计算时，参考相关的标准和规范，并咨询专业工程师或设计师的意见来确保计算结果的准确性和合理性。

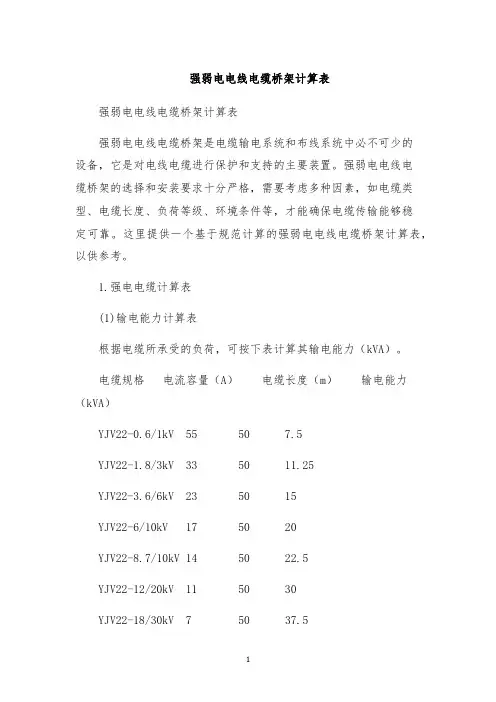

强弱电电线电缆桥架计算表
强弱电电线电缆桥架计算表强弱电电线电缆桥架计算表强弱电电线电缆桥架是电缆输电系统和布线系统中必不可少的设备，它是对电线电缆进行保护和支持的主要装置。
强弱电电线电缆桥架的选择和安装要求十分严格，需要考虑多种因素，如电缆类型、电缆长度、负荷等级、环境条件等，才能确保电缆传输能够稳定可靠。
这里提供一个基于规范计算的强弱电电线电缆桥架计算表，以供参考。
1.强电电缆计算表(1)输电能力计算表根据电缆所承受的负荷，可按下表计算其输电能力（kVA）。
电缆规格电流容量（A）电缆长度（m）输电能力（kVA）YJV22-0.6/1kV 55 50 7.5YJV22-1.8/3kV 33 50 11.25YJV22-3.6/6kV 23 50 15YJV22-6/10kV 17 50 20YJV22-8.7/10kV 14 50 22.5YJV22-12/20kV 11 50 30YJV22-18/30kV 7 50 37.5YJV22-21/35kV 6 50 45YJV22-26/35kV 5 50 56.3(2)线缆桥架规格计算表电缆输电系统中，线缆桥架的选择要考虑接口保护、桥架重量、桥架强度等多种因素。
根据以下表格提供的参数，可计算出合适线缆桥架的规格。
电缆输电能力（kVA）桥架长度（m）桥架安装高度（m）桥架材料桥架规格7.5 10 2.5 镀锌钢板300×50×1.5mm11.25 15 2.5 镀锌钢板400×50×1.5mm15 20 3 镀锌钢板400×60×2.0mm20 25 3 镀锌钢板500×60×2.0mm22.5 30 3 镀锌钢板500×70×2.0mm30 40 4 镀锌钢板600×80×2.5mm37.5 50 4 镀锌钢板800×80×2.5mm45 60 4 镀锌钢板800×100×3.0mm56.3 70 5 镀锌钢板1000×100×3.0mm2.弱电电缆计算表(1)传输距离计算表根据弱电电缆所承受的信号传输距离，可按以下表格计算其传输能力。
矿物绝缘电缆桥架规格计算
矿物绝缘电缆桥架规格计算摘要：一、矿物绝缘电缆桥架概述二、矿物绝缘电缆桥架规格计算方法三、影响矿物绝缘电缆桥架规格的因素四、选择合适的矿物绝缘电缆桥架规格正文：一、矿物绝缘电缆桥架概述矿物绝缘电缆桥架是一种用于建筑物、工业设施、办公室等场所内，将电缆从地面升高到空中的设备。
它的主要作用是实现电缆的有序布置和传输，同时有助于维护、管理和检修电缆。
矿物绝缘电缆桥架通常由横梁、支撑杆、连接件等组成，可以根据不同的电缆布线需求构建成不同的形状和尺寸。
它们可以水平或倾斜地安装在墙壁、天花板、地板上，甚至在室外使用，提供了一个电缆通道，确保电缆能够有序地传输电能。
二、矿物绝缘电缆桥架规格计算方法矿物绝缘电缆桥架的规格计算主要包括承载能力、桥架宽度、桥架高度等方面。
首先需要确定电缆桥架的承载能力，这通常是通过电缆桥架的载荷特性曲线来表示的。
载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量，侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外，当载荷能力相同时，对于同一规格的电缆桥架，支撑距离小的比支撑距离大的弯曲变形量小。
三、影响矿物绝缘电缆桥架规格的因素在选择矿物绝缘电缆桥架规格时，需要考虑以下几个因素：1.电缆的种类和数量：不同种类和数量的电缆对桥架的承载能力有不同的要求。
2.敷设方式：电缆桥架可以水平或倾斜安装，敷设方式会影响桥架的规格选择。
3.支撑距离：支撑距离越小，桥架的弯曲变形量越小，因此需要选择合适的支撑距离以保证桥架的稳定性。
4.环境条件：如温度、湿度、腐蚀性等也会影响电缆桥架的规格选择。
四、选择合适的矿物绝缘电缆桥架规格在选择矿物绝缘电缆桥架规格时，应根据实际情况和设计要求，综合考虑上述因素，选择合适的桥架规格。
电缆桥架的安装及计算公式
电缆桥架是整个布线工程中不可缺少的部分。
可是电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。
因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。
一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
电缆桥架的重量计算公式
电缆桥架的重量计算公式电缆桥架是一种用于电缆保护和布线的设备，它在各种建筑和工业场所中广泛使用。
在设计和安装电缆桥架时，了解其重量计算公式是必不可少的。
本文将介绍电缆桥架的重量计算公式，并探讨一些与重量相关的问题。
一、电缆桥架的重量计算公式电缆桥架的重量计算公式通常基于以下几个因素：1. 材料密度：不同材料的密度不同，如钢材的密度约为7850千克/立方米，铝材的密度约为2700千克/立方米。
2. 桥架构件长度和宽度：桥架的构件长度和宽度决定了其横截面积的大小，进而影响了重量的计算。
3. 桥架构件的数量：桥架的构件数量越多，总重量也就越大。
4. 桥架的安装方式：桥架的安装方式有吊装和支撑两种，不同的安装方式对重量计算的影响也不同。
根据上述因素，可以得出电缆桥架的重量计算公式如下：重量（千克）= 材料密度（千克/立方米）× 桥架构件长度（米）× 桥架构件宽度（米）× 桥架构件数量需要注意的是，这个公式只是一个简化的计算方法，实际情况可能还需要考虑其他因素，如桥架的形状、材料的厚度等。
二、与电缆桥架重量相关的问题1. 如何选择适当的电缆桥架？在选择适当的电缆桥架时，除了考虑重量以外，还需要考虑其承载能力、耐腐蚀性、安装便捷性等因素。
根据实际需求和环境条件，选择合适的电缆桥架材料和规格。
2. 如何安装电缆桥架？电缆桥架的安装方式有吊装和支撑两种。
吊装方式适用于较大跨度和较高载荷的情况，需要使用起重设备进行安装。
支撑方式适用于较小跨度和较轻载荷的情况，可以通过固定在墙壁或天花板上来支撑电缆桥架。
3. 如何计算电缆桥架的总重量？计算电缆桥架的总重量时，需要根据实际情况确定桥架构件的数量、长度和宽度，并结合所选材料的密度进行计算。
在实际操作中，可以使用电子秤或其他称重设备来准确测量桥架的重量。
4. 如何减轻电缆桥架的重量？为了减轻电缆桥架的重量，可以采用轻质材料替代重质材料，如使用铝材代替钢材。
桥架长度的计算方式
桥架长度的计算方式
桥架是一种用于支撑电缆、管道等设备的结构。
在进行桥架设计时，需要确定桥架的长度，以确保设备能够得到足够的支撑。
下面介绍一些常见的桥架长度计算方式。
1. 桥架长度=管道长度+水平弯头长度+垂直弯头长度+支架长度
这是最常见的计算方法。
管道长度包括直线段长度和弯头长度。
水平弯头长度是指管道在水平方向上的拐角长度，垂直弯头长度是指管道在垂直方向上的拐角长度。
支架长度是指用于支撑管道和弯头的桥架长度。
2. 桥架长度=（管道长度+弯头长度）÷sinθ
这种计算方法适用于管道和弯头的弯曲角度较大的情况。
θ为管道弯曲角度的一半，sinθ可通过查表或计算得出。
3. 桥架长度=管道长度+水平弯头长度+垂直弯头长度+支架长度+膨胀节长度
膨胀节用于连接管道的两端，防止管道因温度变化而产生应力。
膨胀节长度需要加入桥架长度的计算中。
需要注意的是，不同的管道和弯头类型可能会有不同的计算方式，设计师需要根据具体情况进行计算。
同时，桥架长度的计算也需要考虑到局部荷载、风荷载等因素。
- 1 -。
电缆桥架制作计算公式
电缆桥架制作计算公式
1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3
式中：q1、q2、q3为各电缆每单位长的重量（kg/m）
n1、n2、n3为相应电缆的根数
G应小于电缆桥架的允许载荷（参照载荷曲线图表）
当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
2、电缆桥架宽度b的计算公式：b=n1+（d1+k1）+n2（d2+k2）+n3（d3+k3）
式中：d1、d2、d3为各电缆直径
n1、n2、n3为相应电缆直径的根数
k1、k2、k3为电缆间距（K值最小不应小于d/4）
控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）
3、电缆的总载面积：S=S0/40%d=S/H=S0/40%h
4、需要的托架横载面积：So=n1
式中：h为电缆桥架净高。
常用电缆桥架的单位长度与重量换算表
桥架的单位长度与重量换算表及公式换算表, 电缆桥架, 公式, 重量, 单位按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算.上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.常用电缆桥架的单位长度与重量换算表(1)立柱及托臂(包括底座重量)立柱托臂规格单位重量 (kg/件)规格单位重量(kg/件)一般轻型工字型h=100m15.7010.39臂长150件 1.21丁字型h=100m14.509.12臂长200件 1.42槽钢型 6#m10.138.54臂长300件 1.94槽钢型 8#m11.54-臂长400件 2.43槽钢型10#m13.50-臂长500件 2.92角钢型 60m9.02 6.38臂长600件 3.4l角钢型 75m12.43-臂长700件 3.90----臂长800件 4.40注:a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
重量误差小于5％的可以不调整。
c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。
d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。
(2)电缆桥架：序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式1100×50m－－ 6.00 2.00 2150×75m 5.00 6.008.00 3.00 3200×60m 6.007.50－ 3.50 4200×100m7.509.0012.00－5300×60m 6.5010.00－－6300×100m8.0011.50－－7300×150m10.5013.0017.00－8400×600m9.0012.50－－9400×100m10.5014.50－－10400×150m13.0017.00－－11400×200m－－25.00－12500×60m11.0015.00－－续表序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式13500×100m12.5017.00--14500×150m14.5020.00--15500×200m--30.00-16600×60m12.5018.00---17600×100m14.0020.00--18600×150m16.0023.00--19600×200m--35.00-20800×100m16.0026.00--21800×150m18.0029.00--22800×200m--43.00-注:电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 1
电缆桥架选型计算
一、电缆桥架尺寸选择与计算
1、载荷校验
如果载荷不满足，可选择更大尺寸级别的桥架，或增加支撑点数量、减少支撑间距。
2、桥架宽度计算
不妨考虑最低尺寸条件，即令k=d/4,于是
...)n45b332211dndnd（
将电缆直径和根数代入上式便可计算出桥架最小宽度，再选择相应规格桥架。
二、桥架宽度计算
1、电缆近似外径
电缆规格（mm2) 电缆近似直径（mm)
YJV22：3×16+1×10
19.3
YJV22：3×25+1×16
22.6
YJV22：3×35+1×16
24.7
YJV22：3×70+1×35
33.6
YJV22：3×120+1×70
42.7
YJV22：3×150+1×70
46.9
BVR：10
8.9
BVR：16
9.9
BVR：35
12.8
BVR：70
16.3
BVR：120
20.4
2、桥架宽度计算
（注：本资料素材和资料部分来自网络，仅供参考。请预览后才下载，期待您的好评与关
注！）
桥架段号 敷设电缆(mm2） 桥架宽度（mm) 桥架型号（mm)
桥架1
3*（3×150+1×70），3×120+1
×70，3×70+1×35，3×35+1×
16，3×25+1×16，3×16+1×10，
10,16,35,70,2*120
b=5/4(3×
46.9+42.7+33.6+24.7+22.6+19.3+8.9+9.9+12.8+16.3+2×
20.4)=466,考虑余量选500
500*150
桥架2 3×16+1×10，10
b=5/4(19.3+8.9)=35.25，考虑余量选200
200*100
桥架3
3*（3×150+1×70），3×120+1
×70，3×70+1×35，3×35+1×
16，3×25+1×16，
16,35,70,2*120
b=5/4(3×
46.9+42.7+33.6+24.7+22.6+9.9+12.8+16.3+2×
20.4)=430.125
500*150
桥架4 3*（3×150+1×70），3×70+1×35，3×35+1×16，3×25+1×16，
10,16,35,70,2*120
b=5/4(3×
46.9+42.7+24.7+22.6+8.9+9.9+12.8+16.3+2×
20.4)=399.25，考虑余量选500
500*150
桥架5 3×120+1×70，70
b=5/4(42.7+16.3)=73.75，考虑余量及电缆弯曲半径
选200
200*100
桥架6
3*（3×150+1×70），3×70+1×
35，2*120，35
b=5/4(3×46.9+33.6+2×20.4+12.8)=227.9，考虑余
量及电缆弯曲半径选400
400*150
桥架7 3×35+1×16，16
b=5/4(24.7+9.9)=43.25，考虑余量及电缆弯曲半径选
150
200*100
桥架8 3×2.5+1×1.5等小线
考虑余量及电缆弯曲半径选150
200*100
