高层建筑给排水实例分析
高层住宅室内给排水工程的设计分析
高层住宅室内给排水工程的设计分析室内给排水系统作为高层建筑设备的重要组成部分,其系统设计是否合理、管路是否通畅,将对日常生活产生重要影响。
必须使高层建筑室内给排水设计更加人性化、更加实用。
本文结合具体的工程实例,对高层住宅室内给排水工程设计的相关问题进行了分析。
标签高层住宅；室内；给水工程排水工程；消防水工程；设计随着我国城镇化建设的推进,高层和小高层建筑已成为一种发展趋势。
高层建筑具有层数多、高度大、功能广、结构复杂等特点，这给高层建筑给排水系统提出了更高的要求。
某住宅楼为框架结构,属于二类民用住宅建筑，共15层，层高2.9米，底层是地下车库，上面是住宅楼，总建筑高度43.5米。
下面谈谈该住宅室内给排水工程的设计。
1 室内给水工程（冷水）1.1 系统的选择由于高层建筑对消防给水的安全可靠性能要求严格，故高层建筑应独立设计生活给水系统、消防给水系统。
高层建筑，若只采用一个给水系统供水，建筑低层的配水点所受的静水压力很大，易产生水锤，损坏管道及附件，流速过大产生水流噪音；低层压力过大，开启水龙头时，水流喷溅严重；使用不便，根据建筑给排水设计手册上卫生器具的最大静水压力不得超过0.35MPa。
因此高层建筑给水系统必须分区。
设计任务书给定了市政给水管网提供常年的水压为0.3MPa。
根据给水最小所需压力估算方法：第一层0.10MPa,第二层0.12MPa，二层以上增加一层压力需增加0.04MPa。
得0.30MPa的压力能直接供到第六层还多0.02MPa。
所以1到6层为一个区，上面7到15层为一个区，总共就两个区。
1到6层用市政管网直接供水，其中底层和2到6层单独设立管。
考虑到本设计对象是15层的高层建筑。
市政管网提供的压力不能全部直接供水，故必须对生活用水进行提升或加压，一般高层建筑设计都使用高位水箱供水，供水压力稳定，本设计也使用高位水箱；又因本设计对象是高层民用住宅楼，通过查看平面图纸，结合建筑物的布置情况和楼层的承载力情况和水箱本身占用大量的建筑面积，本设计没有分区设置水箱的可能，即在楼层中间没有建筑面积允许设置水箱，因此串联供水不可能，故高区的供水应由地面用泵抽升到高区水箱。
建筑给排水工程案例分享与分析
建筑给排水工程案例分享与分析1. 引言建筑给排水工程是建筑领域中非常关键的一部分，它涉及到建筑物内外的供水与排水系统以及相关设施的设计、安装和维护。
本文将通过分享一个典型的建筑给排水工程案例，来分析该工程在设计、施工和运营过程中的关键问题和经验教训。
2. 案例描述2.1 项目该案例发生在一座高层办公楼的建设过程中。
该办公楼位于城市的商业区，拥有多层办公室和商业场所。
建筑给排水工程的目标是为办公楼提供稳定可靠的供水与排水系统，满足日常办公和商业活动的需求。
2.2 问题出现在工程施工的过程中，出现了几个与给排水系统相关的问题。
首先，供水系统在经过一段时间运行后，出现了漏水问题，导致楼层的办公室受到了影响。
其次，排水系统在高峰时段无法有效排除废水，导致排水管道堵塞和水流倒灌现象。
2.3 问题解决为了解决这些问题，工程团队采取了一系列措施。
首先，他们对给水系统进行了全面检修，检查了供水管道的连接和密封情况，并更换了存在问题的部件。
其次，他们对排水系统进行了改造，增加了排水管道的直径，提高了排水能力。
同时，他们还加强了对排水管道的维护和清洁工作，定期清除管道内的堵塞物。
3. 分析与3.1 设计问题通过对该案例的分析，我们发现，这些问题的根源可以追溯到给排水系统的设计阶段。
设计人员在计算管道尺寸和布置时可能存在一定的误差，没有充分考虑到日常使用的水流量峰值和水质变化对系统的影响。
因此，在设计阶段时，需要充分了解建筑的使用情况，并进行合理的给排水系统设计。
3.2 施工质量问题此外，施工过程中的质量问题也是导致供排水系统故障的重要原因之一。
例如，管道的连接处是否紧密、密封与否，以及管道是否正确铺设等都会直接影响系统的稳定运行。
因此，在施工阶段，需要严格按照设计要求进行施工，并加强对施工质量的监督。
3.3 运营与维护问题最后，供排水系统的长期运营和维护也是保证系统稳定运行的重要环节。
定期维护、清洁和检查管道，及时排除潜在问题，可以有效减少系统故障的发生。
例析超高层民用建筑给排水设计应用

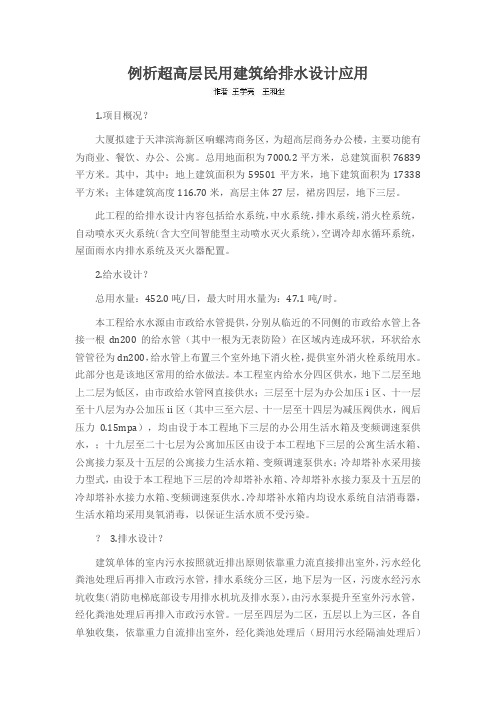

例析超高层民用建筑给排水设计应用1.项目概况？大厦拟建于天津滨海新区响螺湾商务区，为超高层商务办公楼，主要功能有为商业、餐饮、办公、公寓。
总用地面积为7000.2平方米，总建筑面积76839平方米。
其中，其中：地上建筑面积为59501平方米，地下建筑面积为17338平方米；主体建筑高度116.70米，高层主体27层，裙房四层，地下三层。
此工程的给排水设计内容包括给水系统，中水系统，排水系统，消火栓系统，自动喷水灭火系统（含大空间智能型主动喷水灭火系统），空调冷却水循环系统，屋面雨水内排水系统及灭火器配置。
2.给水设计？总用水量：452.0吨/日，最大时用水量为：47.1吨/时。
本工程给水水源由市政给水管提供，分别从临近的不同侧的市政给水管上各接一根dn200的给水管（其中一根为无表防险）在区域内连成环状，环状给水管管径为dn200，给水管上布置三个室外地下消火栓，提供室外消火栓系统用水。
此部分也是该地区常用的给水做法。
本工程室内给水分四区供水，地下二层至地上二层为低区，由市政给水管网直接供水；三层至十层为办公加压i区、十一层至十八层为办公加压ii区（其中三至六层、十一层至十四层为减压阀供水，阀后压力0.15mpa），均由设于本工程地下三层的办公用生活水箱及变频调速泵供水，；十九层至二十七层为公寓加压区由设于本工程地下三层的公寓生活水箱、公寓接力泵及十五层的公寓接力生活水箱、变频调速泵供水；冷却塔补水采用接力型式，由设于本工程地下三层的冷却塔补水箱、冷却塔补水接力泵及十五层的冷却塔补水接力水箱、变频调速泵供水。
冷却塔补水箱内均设水系统自洁消毒器，生活水箱均采用臭氧消毒，以保证生活水质不受污染。
？ 3.排水设计？建筑单体的室内污水按照就近排出原则依靠重力流直接排出室外，污水经化粪池处理后再排入市政污水管，排水系统分三区，地下层为一区，污废水经污水坑收集（消防电梯底部设专用排水机坑及排水泵），由污水泵提升至室外污水管，经化粪池处理后再排入市政污水管。
实例分析建筑给排水设计
实例分析建筑给排水设计一、工程概况及市政资料：广东省客家商会总部经济项目一期（41#地块）位于珠海市横琴国家新区CBD 区，集办公、商业、餐饮等功能于一体的大型城市建筑综合体。
由地上三层（局部四层）商业裙房、两栋约150米高的超高层办公楼及三层地下室组成。
地下室共三层，主要功能为车库、超市、商业及相关设备用房等; B#、C#塔楼为150.2米高的超高层办公楼（loft公寓）（30层），主要功能为商业裙房、办公（loft 公寓）。
市政路荣澳道和琴海东路上分别敷设有DN500和DN300的市政生活给水环状管，供水水压约为0.25MPa（按地面标高为4.00m计）;周边市政路上敷设有市政雨、污水管，可接纳本工程雨、污水排放。
（预留给地块的雨水管DN600，埋设2.5米左右;污水管DN300，埋设3.5米左右。
）二、消防给水系统：1. 消防用水量统计表表1序号名称用水定额L/s 火灾延续时间（h）一次消防用水量（M3）备注1 室外消火栓系统 40 3.0 432.02 室内消火栓系统 40 3.0 432.03 自动喷水系统Ⅰ 30 1.0 108.0 地下室车库、商业4 自动喷水系统Ⅱ 50 1.5 270.0 超市储物房5 自动喷水系统Ⅲ 25 1.0 90.0 办公楼6 高空消防水炮 10 1.0 36.0 商业中庭7 一次火灾用水量（室内） 702.08 一次火灾用水量（室内、外） 1134.02.室外消防：采用低压消防给水系统。
拟从荣澳道和琴海东路各引入一条DN200的进水管，形成室外消防管在本工程用地红线内呈环状连接。
3.室内消火栓系统：a. 室内消防水源：室内消防水源来自地下一层消防水泵房和消防水池（有效容积710.0m3）（泵房地面标高为-7.00米），在C#塔楼屋顶层设置消防水箱（SUS304，有效容积：100.0m3）。
（室外地面至塔楼屋顶结构面高度为149.9米，考虑屋面面层做法0.3米，塔楼建筑高度为150.2米）b. 采用一泵到顶的临时高压消防给水系统。
某高层建筑给水排水设计计算及分析

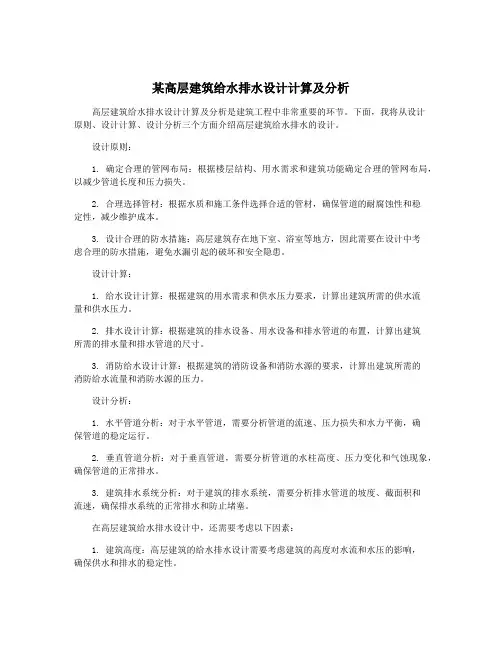

某高层建筑给水排水设计计算及分析高层建筑给水排水设计计算及分析是建筑工程中非常重要的环节。
下面，我将从设计原则、设计计算、设计分析三个方面介绍高层建筑给水排水的设计。
设计原则：1. 确定合理的管网布局：根据楼层结构、用水需求和建筑功能确定合理的管网布局，以减少管道长度和压力损失。
2. 合理选择管材：根据水质和施工条件选择合适的管材，确保管道的耐腐蚀性和稳定性，减少维护成本。
3. 设计合理的防水措施：高层建筑存在地下室、浴室等地方，因此需要在设计中考虑合理的防水措施，避免水漏引起的破坏和安全隐患。
设计计算：1. 给水设计计算：根据建筑的用水需求和供水压力要求，计算出建筑所需的供水流量和供水压力。
2. 排水设计计算：根据建筑的排水设备、用水设备和排水管道的布置，计算出建筑所需的排水量和排水管道的尺寸。
3. 消防给水设计计算：根据建筑的消防设备和消防水源的要求，计算出建筑所需的消防给水流量和消防水源的压力。
设计分析：1. 水平管道分析：对于水平管道，需要分析管道的流速、压力损失和水力平衡，确保管道的稳定运行。
2. 垂直管道分析：对于垂直管道，需要分析管道的水柱高度、压力变化和气蚀现象，确保管道的正常排水。
3. 建筑排水系统分析：对于建筑的排水系统，需要分析排水管道的坡度、截面积和流速，确保排水系统的正常排水和防止堵塞。
在高层建筑给水排水设计中，还需要考虑以下因素：1. 建筑高度：高层建筑的给水排水设计需要考虑建筑的高度对水流和水压的影响，确保供水和排水的稳定性。
2. 建筑类型：不同类型的建筑有不同的用水设备和排水设备，需要根据建筑类型进行相应的设计。
3. 可靠性：高层建筑的给水排水系统需要具备高可靠性和稳定性，以确保居民的日常用水和消防设备的正常运行。
高层建筑给水排水设计计算及分析是建筑工程中非常重要的环节，需要涉及到管网布局、管材选择、防水措施等多个方面。
设计计算和设计分析是保证设计合理性和系统稳定性的关键。
某高层建筑给水排水设计计算及分析

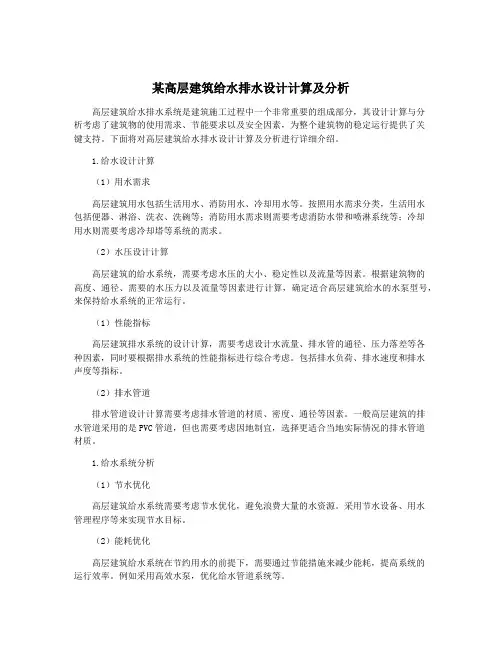

某高层建筑给水排水设计计算及分析高层建筑给水排水系统是建筑施工过程中一个非常重要的组成部分，其设计计算与分析考虑了建筑物的使用需求、节能要求以及安全因素，为整个建筑物的稳定运行提供了关键支持。
下面将对高层建筑给水排水设计计算及分析进行详细介绍。
1.给水设计计算（1）用水需求高层建筑用水包括生活用水、消防用水、冷却用水等。
按照用水需求分类，生活用水包括便器、淋浴、洗衣、洗碗等；消防用水需求则需要考虑消防水带和喷淋系统等；冷却用水则需要考虑冷却塔等系统的需求。
（2）水压设计计算高层建筑的给水系统，需要考虑水压的大小、稳定性以及流量等因素。
根据建筑物的高度、通径、需要的水压力以及流量等因素进行计算，确定适合高层建筑给水的水泵型号，来保持给水系统的正常运行。
（1）性能指标高层建筑排水系统的设计计算，需要考虑设计水流量、排水管的通径、压力落差等各种因素，同时要根据排水系统的性能指标进行综合考虑。
包括排水负荷、排水速度和排水声度等指标。
（2）排水管道排水管道设计计算需要考虑排水管道的材质、密度、通径等因素。
一般高层建筑的排水管道采用的是PVC管道，但也需要考虑因地制宜，选择更适合当地实际情况的排水管道材质。
1.给水系统分析（1）节水优化高层建筑给水系统需要考虑节水优化，避免浪费大量的水资源。
采用节水设备、用水管理程序等来实现节水目标。
（2）能耗优化高层建筑给水系统在节约用水的前提下，需要通过节能措施来减少能耗，提高系统的运行效率。
例如采用高效水泵，优化给水管道系统等。
（1）运行稳定性高层建筑排水系统需要保证在运行过程中的稳定性，不仅避免排水管道破裂，还需要避免排水系统过载，以免污水回流等问题。
（2）排放质量高层建筑排水系统的排放质量需要达到一定标准，避免对环境产生影响。
例如，对废水进行处理、对污水进行分离收集等。
三、总结高层建筑给水排水系统的设计计算及分析是保证建筑物整体运行稳定、节能环保的重要部分。
在设计过程中需要考虑各种因素，选择适合当地的设计方案，确保高层建筑给水排水系统的正常运行，同时也需要进行后续维护和管理，实现全生命周期的持续运行目标。
给排水案例分析
问题
• 一、搞清各层平面中哪些房间布置有卫生 器具，是否有管道通过，他们是如何布置 的，这些房间的楼地面标高是多少？
• 二、搞清有几个管道系统?
• 三、按类型、编号、位置（高度）、大小、 走向、配附件、卫生器具的顺序分别描述 给排水系统？
给水系统细部问题
• 1、A2轴处给水管立管，顺水流方向第一根 支管的情况描述？
设计说明
• 一、该建筑为五一路步行街中美特斯.邦威 旗舰店。共三层。二、三层厕所设计为均 较本层地面低0.020m。给水管每层立管上 均设有控制阀门。排水管立管顶部装有铅 丝球，检查口均为距地1m。
• 二、本设计中涉及给排水设施的房间仅为 卫生间。无热水、煤气系统，无消火栓系 统（依靠室外消火栓系统，或消火栓系统 另外设计）。
• 2、给水管第一根支管通入厕所后，连至大 便器的横支管距离厕所地面的高度以及管 径？
• 3、A3轴处给水管立管JL-2的情况描述？
排水系统细部问题
• 1、对排出管的情况进行描述？ • 2、按水流方向，由高到低对排水管立管上
的支管进行排序。请对第三根支管的情况 进行描ห้องสมุดไป่ตู้？（注意：由于该支管较长，端 部设一掏堵，以便清通。）
某高层建筑给排水设计案例分析
ＤＮ１ ５ ０
下 一 窟 ： ｛ 鍪 洗 二 也 面 用 水 ｛ 地
地 ： 磨
ｉ｛ 朋 黼 胁【 车 库 冲 舞 地 面 用 水
本 建筑给水竖 向分 为三个 区 ： 一 ２ Ｆ一 ５ Ｆ为低 区 ，由市政 管
图 ２ 低 区消火栓 系统 图
网直接供水 ， 包括地下贮 水池补水 、 洗 衣房用 水 、 停 车场 冲洗地
面用水 以及办公层卫生 间用水等 ； ７ Ｆ～１ ７ Ｆ为 中区 ，由水 泵向 设备层 １ ８ Ｆ的水箱供水 ， 经水箱调节后采取加压 的上行 下给式
ｌ ’ Ｉ 研 面 旁用水
排水工程 的设计 方面提 出了新 的要求 。
≠
糊
“
水
、
１ 工 程 概 况
本工程 为某高层宾馆 主楼 ， 属于一类高层综合 楼建筑 。本
建筑高度 为 ８ ７ ． ０ ｍ， 地下 ２层 ， 地上 ２ ８层 ， 地下一层 为车库 ， 地
高层建筑的给水排水设计需要有全局观念需综合考虑给本工程消火栓系统竖向为两个区消火栓系统的静水压满水安全及节能问题排水卫生及安全问题消防系统设计保证足最大静水压的要求
安
徽
建
筑
２ ０ １ ３ 年第 ４ 期（ 总１ ９ ２期 ）
层建筑给 排水 设计 案例 分析
Ｄｅ ｓ ｉ ｇ ｎ ｏ ｆ Ｗａ ｔ ｅ ｒ Ｓ ｕ ｐ ｐ ｌ ｙ ａ ｎ ｄ Ｄｒ ａ ｉ ｎ ａ ｇ ｅ ｆ ｏ ｒ ａ Ｈｉ ｇ ｈ — Ｌ ｅ ｖ ｅ ｌ Ｂ ｕ ｉ ｌ ｄ ｉ ｎ ｇ
基于工程实例的高层建筑给排水设计探析
基于工程实例的高层建筑给排水设计探析摘要：近几年，随着我国人民经济水平的快速提高，我国各项事业也跟着不断发展，其中，我国的建筑业发展相对于其它较快。
正因为如此，不论是大都市还是中小城市中，各种各样的高层建筑如春笋似的拔地而起，而甚至现在的高层建筑已成为一个城市是否繁华的标志了。
这样的建筑的兴起也使得高层建筑中给水排水的设计成为衡量建筑物体质量的一个重要标志了。
同样，给水排水的设计也与居民是否能够拥有高效率生活质量之间紧密联系着。
因此必须让给水排水设计、施工人员提高对该工程的重视，以选择最优的方案进行来达到最好的设计质量，同时还要分析要进行设计的建筑物体的整体布局，以及如何才能进行安全的施工与达到给水排水工程的实用性。
本文就是对工程实例中的高层建筑给排水设计、施工进行的深入研究与研讨，希望可以给大家提供一定程度上的帮助。
关键字：高层建筑；给水排水；设计施工近年来我们国家的经济快速发展，于此同时我国现代建筑和生产技术、工艺的不断发展、快速改进以及迅速提高，无论是在给水排水项目中对其进行的设计与施工，还是加上对其的维修、运行管理等的要求日渐提高。
如要达到各种运输管高效率、优质低能的正常运行的预期效果，就必须既在给水排水工程的设计与系统管道的安置，又在安全的施工、运行以及更加科学化的进行管理的因素中综合考虑才能实现。
为了更好、更快的达到这些要求，那就必须在工程施工过程中进行不断的学习，不断进行自身职业素质的改善与提高。
而且设计、施工人员必须应以科学、经济以及环保的基本原则进行满足要求的设计、施工。
一、高层建筑物给排水工程特点近年来我国建筑工程行业蓬勃发展，由于城市人口不断攀升，原有的建筑已经不能满足人口增长的需求，同时城市建筑用地又比较紧俏，为了节约面积，居民建筑不得不向上发展。
高层建筑代替了多层建筑在城市里大量涌现，以满足人们的生活需要。
而高层建筑因具有楼层高且人口密集的特点，因而相对而言给排水的系统也就比较复杂，因此相关部门对高层建筑的给排水设计、施工的安全性、施工的可靠性都提出了很高的要求，因此我们要想保证高层建筑物排水系统的顺利，换需要很大的努力。
结合实例论高层建筑给排水设计
结合实例论高层建筑给排水设计摘要：当今社会，高层建筑设计的灵魂是给排水系统的设计。
随着经济的飞速发展和城镇化建设脚步的加快，对高层建筑的需求也越来越多，对高层建筑的要求也越来越高，为了将高层建筑建设的更加完美，人们将焦点集中在给水系统设计、排水系统设计上。
尤其是在当今社会高层建筑平地起的浪潮中，对高层建筑给排水设计的规范化、合理化、高效化的要求更加高，在此笔者将以国家规范要求为背景，结合实例论述高层住宅建筑给排水系统设计及消防系统的设计。
关键词:高层建筑；特点；给水设计；排水设计；1. 引言高层建筑逐渐入驻人们的生活，其高度、层数、质量都在不断的增加和提升，并且向着层数不断增加、环境更加良好、设备更加完备、设施更加齐全、质量更加完美的方向迈进。
针对高层建筑在生活给水系统和排水系统的特点及其设计的注意事项，笔者以某大酒店的建筑为背景，结合实例，根据当地实况，选取合适的设备和材料，在合适的地点和位置进行布局，透析哈尔滨该大酒店的给水系统设计和排水系统设计。
2. 高层建筑给排水系统的特点与低层建筑相比，高层建筑有其自己的特点及特殊要求，总结高层建筑给排水系统的特点和注意事项如下：2.1 高层建筑生活给水的特点及生活给水系统设计的注意事项2.1.1 生活给水在高层建筑中的特点高层建筑的高度不断增加，对生活用水的需求也越来越多，那么高层建筑生活给水的静水压力也非常大，单一的靠室外管网的供水压力已不能满足人们的需要，为了产生更大的水压满足需要，通常要引入增压设备，且必须得对给水系统进行竖向分区。
2.1.2 高层建筑生活给水系统设计的注意事项在对高层建筑实施分区供水时，给水方式很灵活，要因地制宜，选用最合适的给水方式，最常用的三种给水方式为气压罐方式给水、变频泵无箱给水、减压分区给水等方式。
2.2 高层建筑的生活热水特点及热水供应系统的设计注意事项2.2.1 高层建筑的热水供应特点高层建筑的热水供应需求很大，热水供应系统主要分为两种，一种是局部供热系统，另一种是集中热水供应系统。
