电气二次控制回路基础讲解

低压配电二次回路讲解

一、低压配电二次回路基本概念

低压配电二次回路是指在低压配电系统中，从配电柜（箱）出线端至用电设备端的一系列电气连接。它是电力系统的重要组成部分，负责电能的传输和分配。

二、低压配电二次回路组成部分

1.配电柜（箱）：主要用于接收、分配和控制电力系统中的电能。

2.断路器：用于保护电路，防止过载、短路等故障。

3.接触器：用于控制电路的通断，实现远程控制。

4.继电器：用于实现自动控制和保护功能。

5.电能表：用于监测电能消耗，合理收取电费。

6.配电线路：连接各元件，形成完整的电路。

三、低压配电二次回路工作原理

低压配电二次回路在正常工作时，电源通过配电柜（箱）向用电设备提供电能。当电路出现异常（如过载、短路等）时，断路器、继电器等保护装置立即动作，切断电源，以确保用电设备安全。

四、低压配电二次回路接线注意事项

1.接线前，确保电源已切断，避免触电事故。

2.按照电路图和施工图纸进行接线，确保接线正确无误。

3.接线时，使用相同规格和类型的导线，避免造成电路故障。

4.接线完成后，进行检查，确保电路连接牢固、无短路、漏电等现象。五、低压配电二次回路维护与故障处理

1.定期检查电路元件的工作状态，如发现损坏或故障，及时更换或维修。

2.定期清理电路灰尘，防止火灾事故。

3.对配电柜（箱）进行维护，保证其正常运行。

4.发生故障时，根据故障现象，迅速切断电源，找出故障原因，并进行修复。

通过以上介绍，我们对低压配电二次回路有了更深入的了解。

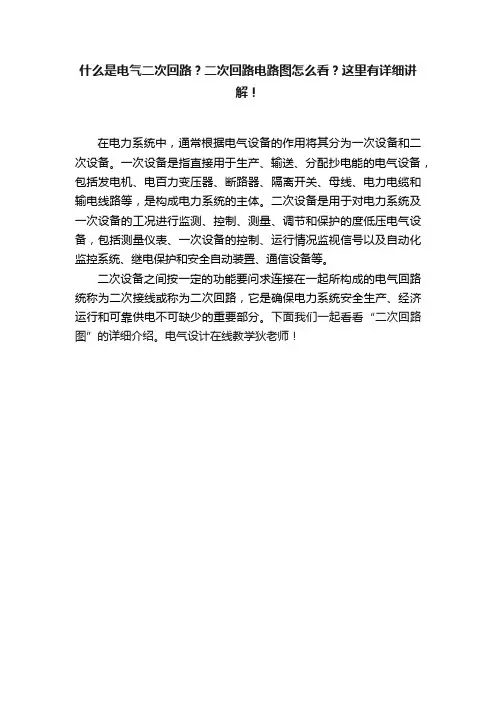

什么是电气二次回路？二次回路电路图怎么看？这里有详细讲解！

在电力系统中，通常根据电气设备的作用将其分为一次设备和二次设备。一次设备是指直接用于生产、输送、分配抄电能的电气设备，包括发电机、电百力变压器、断路器、隔离开关、母线、电力电缆和输电线路等，是构成电力系统的主体。二次设备是用于对电力系统及一次设备的工况进行监测、控制、测量、调节和保护的度低压电气设备，包括测量仪表、一次设备的控制、运行情况监视信号以及自动化监控系统、继电保护和安全自动装置、通信设备等。

二次设备之间按一定的功能要问求连接在一起所构成的电气回路统称为二次接线或称为二次回路，它是确保电力系统安全生产、经济运行和可靠供电不可缺少的重要部分。下面我们一起看看“二次回路图”的详细介绍。电气设计在线教学狄老师！

电气二次回路

- 1 - 电气二次回路

电气二次回路是电气学中一个重要的概念，它可以帮助人们理解电力系统的工作原理，以及电力系统中添加元器件后的电流变化。因此，它可以用来解决家庭、工业用电中的问题，也可以用于解决自动控制系统中的问题。

电气二次回路是指在一个封闭的电路中，由电势源(如电池)、电阻器、元器件(如继电器或整流器)和电容器组成的回路。电势源可以产生电压，而电阻器、元器件和电容器连接它们之间以分配电压并生成电流。如果元器件的操作状态改变，电流的方向也会改变，这就是二次回路的原理。

在分析电气二次回路时，需要考虑它的以下特性：首先，电势和电流响应。二次回路中的电势源发出的电压影响电流的流动，而电流则受元器件和电阻器的影响。其次，回路稳定性。二次回路中的电阻器、元器件和电容器之间交互作用，保持回路在稳定状态。第三，环路功率。二次回路中电势源发出的功率由电阻器、元器件和电容器的性质决定，它将决定系统的功率耗散。

电气二次回路的应用十分广泛，可以用于个人家庭、工业用电甚至自动控制领域。在家庭用电领域，二次回路用于分配电力，例如可以连接一组插座，以便从一个电源提供电力给不同的用电设备。在工业领域，电气二次回路可用于调节功率、控制电机、检测及改变电压等等。在自动控制领域，它可以用来控制在检测器触发后开关元器件的动作，从而实现自动控制的目的。 - 2 - 因此，电气二次回路在电气学中十分重要，它不仅可以帮助理解电力系统的工作原理，还可以用于解决家庭、工业用电和自动控制系统中的电气问题。只要掌握了二次回路的基本原理，就可以帮助人们更好地理解电力系统及其工作原理，并且能够更好地利用它来解决电气问题。

二次回路基础知识

一、基本概念................................................3

1.1 什么是二次回路.......................................4

1.2 二次回路的作用.......................................5

1.3 二次回路的分类.......................................6

二、二次回路图..............................................7

2.1 电气图的基本概念.....................................8

2.2 二次回路图的表示方法................................10

2.3 二次回路图的基本符号................................11

三、电流互感器.............................................12

3.1 电流互感器的功能....................................13

3.2 电流互感器的结构....................................14

3.3 电流互感器的接线方式................................16

四、电压互感器.............................................17 4.1 电压互感器的功能....................................18

4.2 电压互感器的结构....................................19

电工二次回路基础知识

摘要：

一、电工二次回路概述

1.二次回路的定义

2.二次回路的作用

二、二次回路的基本组成

1.电源部分

2.信号部分

3.负载部分

三、二次回路的工作原理

1.电源部分的原理

2.信号部分的原理

3.负载部分的原理

四、二次回路的应用领域

1.工业自动化领域

2.电力系统领域

3.其他领域

五、二次回路的维护与故障处理

1.日常维护

2.常见故障处理

3.安全操作规程正文：

电工二次回路基础知识

电工二次回路在电气工程领域具有重要的地位，掌握其相关知识对于电工来说是非常必要的。那么，什么是二次回路？它有哪些组成部分？工作原理是什么？应用领域有哪些？又该如何进行维护与故障处理呢？

一、电工二次回路概述

二次回路，顾名思义，是相对于主回路而言的。它是指在电气设备或系统中，与主回路相对独立、起到辅助作用的电气回路。二次回路主要用于对主回路的工作状态、电气参数等进行监测、控制和保护。

二、二次回路的基本组成

二次回路主要由电源部分、信号部分和负载部分组成。

1.电源部分：为二次回路提供稳定的电源，通常为直流或交流电源。

2.信号部分：负责对主回路的工作状态、电气参数等进行监测和转换，将相关信息转换为适合传输和处理的信号。

3.负载部分：接收信号部分传输过来的信号，进行相应的处理和显示，或者对主回路进行控制和保护。

三、二次回路的工作原理

二次回路的工作原理主要依赖于电源部分、信号部分和负载部分之间的协同作用。

1.电源部分：为二次回路提供稳定的电源，保证二次回路的正常工作。

2.信号部分：通过传感器、互感器等设备，对主回路的工作状态、电气参数等进行实时监测，并将监测到的信息转换为适合传输和处理的信号。 3.负载部分：接收信号部分传输过来的信号，根据信号进行相应的处理和显示，或者对主回路进行控制和保护。

四、二次回路的应用领域

二次回路在工业自动化、电力系统以及其他领域都有广泛的应用。例如，在工业自动化领域，二次回路可以用于对设备的运行状态进行监测和控制；在电力系统领域，二次回路可以用于对电力设备的保护与自动化装置的控制；在其他领域，如交通、通信等，二次回路同样具有重要的应用价值。

电气二次控制回路基础介绍

1. 导言

电气二次控制回路是电力系统中常见的一种控制方式，它通过使用与主控制回路相连的辅助设备，对电力系统进行进一步的监测和控制。本文将介绍电气二次控制回路的基本概念、组成部分和工作原理。

2. 什么是电气二次控制回路

电气二次控制回路是电力系统中一种重要的辅助控制方式，它通过使用与主控制回路相连的辅助设备，对电力系统进行监测和控制。电气二次控制回路通常由传感器、信号处理设备、逻辑控制器和执行器组成。传感器负责采集电力系统的各种物理量，信号处理设备对采集到的信号进行处理和转换，逻辑控制器根据处理后的信号进行判断和决策，最终通过执行器对电力系统进行控制。 3. 电气二次控制回路的组成部分

电气二次控制回路主要由以下几个组成部分构成：

3.1 传感器

传感器是电气二次控制回路中的重要组成部分，它负责将电力系统中的各种物理量（如电流、电压、温度等）转化为电信号或其他形式的信号，供信号处理设备进一步处理。常见的传感器有电流互感器、电压互感器、温度传感器等。

3.2 信号处理设备

信号处理设备是电气二次控制回路的核心部分，它负责对传感器采集到的信号进行处理、转换和放大。信号处理设备可以根据不同的输入信号进行相应的处理，如滤波、放大、数字转换等。经过信号处理设备的处理，原始的物理量信号将转化为适合逻辑控制器处理的信号。 3.3 逻辑控制器

逻辑控制器是电气二次控制回路中的决策部分，它根据信号处理设备处理后的信号进行判断和决策，并输出相应的控制信号。逻辑控制器通常采用数字逻辑或模拟逻辑进行运算和判断，其输出信号可以直接控制执行器的动作，实现对电力系统的控制。

3.4 执行器

执行器是电气二次控制回路中的执行部分，它负责根据逻辑控制器输出的信号对电力系统进行相应的控制。执行器可以是开关、继电器、电磁铁等，根据不同的控制需求选择合适的执行器。

4. 电气二次控制回路的工作原理

电气二次控制回路的工作原理可以简单描述为以下几个步骤： 4.1 传感器采集物理量

电气工程师必知：电气二次控制回路基础讲解，非常详细！

什么是二次回路？

一次设备：

是指直接参加发、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离开关、电流互感器、电压互感器、避雷器等。由这些设备连接在一起构成的电路，称之为一次接线或主接线。

二次设备：

是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号装置、安全自动装置等。这些设备，通常由电流互感器和电压互感器的二次绕组出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。描述二次回路的图纸称为二次接线图或二次回路图。

二次回路：

一般包括：控制回路、继电保护回路、测量回路、信号回路。按交、直流来分，又可分为交流电压和电流回路以及直流逻辑回路。来源：网络

电气二次控制回路基础知识精讲（通俗易懂），萌新都能看懂！

电气二次原理接线图是用来表示二次接线各元件（仪表、继电器、信号装置、自动装置及控制开关等设备）的电气联系及工作原理的电气回路图。那么电气二次控制回路图怎么看呢？首先，我们来先认识一些低压元器件。

（1）低压电器简介

1. 刀闸开关

控制对象：380V， 5.5kW 以下小电机

2. 熔断器

作用：用于短路保护。

3. 控制按钮

4. 行程开关

5. 接触器

6. 热继电器

功能：过载保护

（2）基本控制环节

1. 异步机的直接起动

1）点动控制

2）电动机连续运行

3）多地点控制

4）点动+连续运行

2. 电机的正反转控制

3. 电机的正反转控制—加互锁

4. 行程控制

5. 定时控制

空气式时间继电器的工作原理：

6. 时间继电器触头类型

7. 定时控制例一：电机的Y－△起动 8. Y－△ 起动控制电路

9. 定时控制例二：顺序控制

1）顺序控制电路：两电机只保证起动的先后顺序，没有延时要求。

2)顺序控制电路：M1起动后，M2延时起动。

（3）电动机的保护

1. 失压保护

2. 短路保护

方法：加熔断器。

异步电动机的起动电流（ Is t）约为额定电流（IN）的 (5~7）倍。选择熔体额定电流时，必须躲开起动电流，但对短路电流仍能起保护作用。通常用以下关系：

3. 过载保护

方法：加热继电器。

4. 自动空气断路器（自动开关）

作用：可实现短路、过载、失压保护。

（4）控制电路读图和设计中应注意的问题

1. 首先了解工艺过程及控制要求；

2. 搞清控制系统中各电机、电器的作用以及它们的控制关系；

3. 主电路、控制电路分开阅读或设计；

4. 控制电路中，根据控制要求按自上而下、自左而右的顺序进行读图或设计；

5. 同一个电器的所有线圈、触头不论在什么位置都叫相同的名字；

6. 原理图上所有电器，必须按国家统一符号标注，且均按未通电状态表示；

二次回路图（控制电路图解）

二次回路（secondary circuit）定义：测量回路、继电保护回路、开关控制及信号回路、操作电源回路、断路器和隔离开关的电气闭锁回路等全部低压回路。由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。

遇到困难和挫折，让我们感到：

物是人非事事休，欲语泪先流。

解决后就会感到：

正入万山圈子里，一山放过一山拦。

是在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆连成的电路。用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

电气二次控制回路基础分析

【摘要】电力系统的二次控制回路的功能是控制、保护、测量、调节一次回路，二次控制回路在电力系统稳定、安全运行过程中，作用重要。如何对二次控制回路进行操作、控制至关重要。文章对二次控制回路的概念、现状及主要元器件做了简要分析。

【关键词】二次控制回路;功能;分析

电力系统既往检修机制已无法实现电网经济性、安全性需求。因此，探讨二次控制回路功能就提上了日程。

一、电气二次控制回路概述

二次控制回路（secondary control circuit）实际上是一个低压回路，其主要包括了隔离开关与断路器的电气闭锁回路、操作电源回路、继电保护回路、开关控制及信号回路、测量回路等全部低压回路。

二次控制回路是由电路中的二次元器件互相联结而成的，其功能在于对一次设备提供调节、控制、监测、保护。二次控制回路中的元器件通常包括刀闸开关、熔断器、按钮、行程开关、接触器、继电器、测量监视器及自动装置等，这些元器件经由电缆形成连接电路。

因为二次控制回路测量、调节、保护、控制、监视电力系统中一次回路内所有电器设备的参数指标、工作状况。所以，凡是自动装置、继电保护、控制操作信号、监视测量表等经由电缆连接而成的回路，统称其为二次回路（也叫二次接线）。

电力系统中，电能生产、分配、输送等需大量电气设备，经过电缆组合、构成发电、输电、配电主系统，基于主系统可靠、连续、稳定、安全运行所需，其运行方式会不时变化，而其运行状况也需适时监控。如果系统内某个元器件产生运行故障，要能迅速发现、替换掉此元器件，这样才能保证电力系统、设备安全、平稳运转。监护、发现、替换功能要由主系统之外的电气设施才可以实现。这些主系统之外的电气设备就是二次控制回路中的主要设备，这些设备连接成为电气二次控制回路后，便可以用于测量、监视、控制、继电保护、安全自动装置、通信以及各种自动化系统等，用于保证主系统安全、可靠、稳定运行。

电气二次控制回路是变电站、配电站、发电厂等安全运行、生产、维护的重要构成部分，其对于电力系统的安全、可靠运行功能重大。经验表明，良好的电气控制二次回路会对电气一次系统的安全运行实施全面的监测、报警、控制、保护，是快速、准确、可靠地预报和切除故障，使电气一次系统安全、可靠、经济运行的重要保证。
