电力电缆耐压试验方法浅析
电力电缆耐压试验方法浅析
摘要:本文首先简要分析了电力电缆耐压试验的方法以及应用现状，然后对直流耐压与交流耐压试验方法进行差异分析，最后结合实际应用对电力电缆耐压试验方法进行探讨研究。
关键词：电力电缆,试验方法,直流耐压,交流耐压
1.电力电缆耐压试验的方法分析与应用现状
1.1电力电缆耐压试验方法分析
目前，在电力电缆的使用上，油浸纸绝缘电缆、塑料绝缘电缆和交联聚乙烯电缆这三种较为常见。
但由于实际输电中的特殊需要，充油油纸绝缘的电力电缆开始逐渐被交联聚乙烯绝缘的电力电缆所取代。
不同类型的电力电缆在电气试验的方法采用上也是有所不同的，现行电力电缆的试验方法主要包括：直流耐压和泄漏电流试验、变频谐振试验、0.1Hz超低频耐压试验、振荡电压试验等。
在对电力电缆进行耐压试验前应当结合电缆的电压等级以及类型，选择适当的试验方法。
在交联聚乙烯电缆被广泛使用之前，考虑到试验设备的限制和试验量过大的原因，在很长的一段时间里，一直是在采用直流耐压的试验方法对电力电缆进行耐压试验。
对油纸绝缘电力电缆的试验，一般都是采用直流耐压。
1.2耐压试验方法的应用现状
近些年，由于我国城乡网络基础设施的普及，交联聚乙烯电缆的使用也越来越多。
大多这些交联电缆都是采用直流耐压试验后就将开始投。
电力电缆耐压试验方法浅析
电力电缆耐压试验方法浅析电力电缆耐压试验方法浅析摘要:本文首先简要分析了电力电缆耐压试验的方法以及应用现状，然后对直流耐压与交流耐压试验方法进行差异分析，最后结合实际应用对电力电缆耐压试验方法进行探讨研究。
关键词：电力电缆,试验方法,直流耐压,交流耐压1.电力电缆耐压试验的方法分析与应用现状1.1电力电缆耐压试验方法分析目前，在电力电缆的使用上，油浸纸绝缘电缆、塑料绝缘电缆和交联聚乙烯电缆这三种较为常见。
但由于实际输电中的特殊需要，充油油纸绝缘的电力电缆开始逐渐被交联聚乙烯绝缘的电力电缆所取代。
不同类型的电力电缆在电气试验的方法采用上也是有所不同的，现行电力电缆的试验方法主要包括：直流耐压和泄漏电流试验、变频谐振试验、0.1Hz超低频耐压试验、振荡电压试验等。
在对电力电缆进行耐压试验前应当结合电缆的电压等级以及类型，选择适当的试验方法。
在交联聚乙烯电缆被广泛使用之前，考虑到试验设备的限制和试验量过大的原因，在很长的一段时间里，一直是在采用直流耐压的试验方法对电力电缆进行耐压试验。
对油纸绝缘电力电缆的试验，一般都是采用直流耐压。
1.2耐压试验方法的应用现状近些年，由于我国城乡网络基础设施的普及，交联聚乙烯电缆的使用也越来越多。
大多这些交联电缆都是采用直流耐压试验后就将开始投入使用，也出现了许多电缆或电缆头击穿的案例。
根据相关机构研究表明，交联聚乙烯结构具有存储积累单极性残余电荷的能力，当经过直流耐压试验后，如果不能有效的释放直流残余电荷，在使用后在直流残余电荷加上交流电压峰值就可能导致交联聚乙烯电缆发生击穿，因此采用直流耐压的方法对交联聚乙烯电缆进行耐压试验会对电缆本身造成损害。
另外，在直流和交流电压下，电缆内部的电场分布情况完全不同。
在直流电压下，电缆内部的场强分布不均匀，而在交流电压下，其电场分布比较稳定。
综合考虑直流耐压试验方法的缺点，交流耐压试验方法逐渐得到人们的关注，在其研究方面得到了很大的突破，在目前电力电缆的检验中也已经得到了越来越广泛的应用[1]。
10kV电力电缆耐压试验方法及安全措施
10kV电力电缆耐压试验方法及安全措施摘要：近年来，10kV电力电缆广泛应用交联聚乙烯绝缘电缆（XLPE），虽然在电气性能和安全可靠方面得到有效的提高，但运行时还存在一些缺陷，树枝化放电的产生大大加速电缆绝缘的老化，缩短了使用寿命。
因此，必须对电缆进行试验考核，检查其在工作电压下能否可靠运行，检查其是否存在受潮、绝缘老化、机械损伤等问题，以提高电力供应的可靠性。
不过，还要充分了解试验过程中极易发生的安全问题，做好保护措施，确保试验工作的安全。
现本文介绍了电缆耐压试验中直流与交流的区别，以及选取交流耐压试验的优势，并详细论述电缆交流耐压试验的方法与相应的安全措施。
关键词：10kV电力电缆；交流耐压试验；方法；安全措施前言在电力系统运行中，10kV电力电缆的绝缘状况非常重要，如果电缆的某一部位稍微出现缺陷，就会给电网的发电、供电和配电造成影响。
因此，对电缆绝缘承受各种过电压的能力的试验是非常必要，能够及早发现问题及早解决。
对电力电缆进行耐压试验时，通过试验电压的情况可以不损害其绝缘性能的同时能够发现绝缘中的缺陷问题。
如果试验电压较低，说明这一部位反应不灵敏存在缺陷，应尽快采取措施消除隐患，确保大功率电能传输的电缆可靠性能。
1 电缆耐压试验概述电缆耐压试验可按不同的试验电压分两种：一种是直流耐压试验，另一种是交流耐压试验。
随着电网的发展，过去的油浸纸绝缘电缆由于存在淌油的问题，已逐渐被橡塑电缆尤其是安装方便的交联聚乙烯电缆所代替，但因其采用直流耐压而存在不良的缺点，所以如果选用直流电压试验是不合适的。
究其原因：其一，在直流试验电压过程中，交联聚乙烯电缆与附近形成空间电荷，使绝缘积累了效应，进而加快绝缘的老化，缩短了使用的寿命；其二，在直流电压下，绝缘电场的分布是根据电阻率，而实际运行电压下却不一样，是根据介电常数来分布。
还有，因橡塑电缆存在绝缘的特性，如果采用直流耐压是不可以实现电缆模拟运行的工况；同时对做的直流电压又存在记忆，使其累积叠加，以致在一定程度上运行的电缆承受过电压，造成绝缘击穿。
10kv高压电缆耐压试验
10kv高压电缆耐压试验10kV高压电缆耐压试验一、引言10kV高压电缆广泛应用于电力系统中，用于传输和分配高压电能。
为了保证电缆的安全可靠运行，必须进行耐压试验。
本文将介绍10kV高压电缆耐压试验的目的、方法、要点及注意事项。
二、目的10kV高压电缆耐压试验的目的是验证电缆在额定电压下的耐压能力。
通过耐压试验，可以评估电缆绝缘系统的工作状况，检测潜在的故障点，并保证电力系统的安全运行。
三、方法10kV高压电缆耐压试验一般采取交流耐压试验和直流耐压试验两种方法。
下面将介绍这两种方法的具体步骤：1. 交流耐压试验：a) 将待测试的电缆安装在耐压试验设备上，并严格按照安全操作规程连接测试设备。
b) 清除电缆表面的污垢和湿气，确保电缆表面干净。
c) 将测试设备的供电电源调整至额定电压，并保持一段时间。
d) 观察电缆表面是否有击穿现象，并记录击穿时间。
e) 若电缆表面未发生击穿现象，试验结束。
2. 直流耐压试验：a) 将待测试的电缆安装在耐压试验设备上，并严格按照安全操作规程连接测试设备。
b) 清除电缆表面的污垢和湿气，确保电缆表面干净。
c) 将测试设备的供电电源调整至额定电压，并保持一段时间。
d) 观察电缆表面是否有击穿现象，并记录击穿时间。
e) 若电缆表面未发生击穿现象，试验结束。
四、要点及注意事项在进行10kV高压电缆耐压试验时，需要注意以下要点和注意事项：1. 安全第一：在进行耐压试验前，必须检查测试设备和测试环境是否符合安全要求，确保操作人员的安全。
2. 试验条件：耐压试验应在室温下进行，并保持环境干燥，以确保测试的准确性。
3. 试验时间：耐压试验的时间应根据电缆的特性和要求确定，一般为数分钟至数小时。
4. 结果评估：观察电缆表面是否有击穿现象，并记录击穿时间和电压值。
如果电缆未发生击穿现象，并且耐压时间达到规定要求，则可判定电缆通过耐压试验。
5. 现场记录：在试验过程中，应详细记录每一步操作，发现的问题以及测试结果，并及时处理和归档。
高压电缆耐压试验技术
高压电缆耐压试验技术高压电缆耐压试验技术是电力行业中非常重要的一项技术。
它主要用于测试电缆在高电压下的耐压性能，以确保电缆在运行过程中的安全可靠性。
本文将介绍高压电缆耐压试验技术的原理、方法和注意事项。
一、高压电缆耐压试验技术的原理高压电缆耐压试验技术主要基于电场强度的原理。
在高压电场作用下，电缆中的绝缘材料会产生电感应效应，从而形成电介质击穿。
通过测试电缆在不同电压下的耐压性能，可以判断电缆的绝缘状态以及抗击穿能力。
二、高压电缆耐压试验技术的方法1. 直流耐压试验方法直流耐压试验是常用的一种方法。
具体步骤如下：（1）将电缆两端接入高压直流电源和接地装置；（2）逐渐增加电压，直到达到设计要求的电压值；（3）在设定的电压下，保持一段时间，观察电缆是否出现击穿情况。
2. 交流耐压试验方法交流耐压试验是用交流电源对电缆进行测试。
具体步骤如下：（1）将电缆两端接入高压交流电源和接地装置；（2）逐渐增加电压，直到达到设计要求的电压值；（3）在设定的电压下，保持一段时间，观察电缆是否出现击穿情况。
3. 脉冲耐压试验方法脉冲耐压试验是通过向电缆施加短暂的高压脉冲来测试其耐压性能。
具体步骤如下：（1）将电缆两端接入高压脉冲电源和接地装置；（2）施加脉冲电压，并观察电缆是否出现击穿情况；（3）根据击穿情况，判断电缆的耐压性能。
三、高压电缆耐压试验技术的注意事项1. 安全防护措施在进行高压电缆耐压试验时，必须严格遵守相关的安全操作规程，佩戴适当的安全防护用具，确保人身安全。
2. 测试设备的选择选择合适的测试设备对于测试结果的准确性和可靠性非常重要。
应根据电缆的额定电压和规格，选择适当的测试设备。
3. 测试环境的准备测试环境应具备良好的绝缘性能，避免外部电源干扰。
同时，应保持测试环境的干燥和通风，以确保测试的准确性。
4. 观察与记录在测试过程中，要认真观察电缆的状态，记录测试数据，并及时发现异常情况。
如发现电缆有击穿或破损的情况，应及时停止测试并进行维修。
电力电缆耐压试验方法

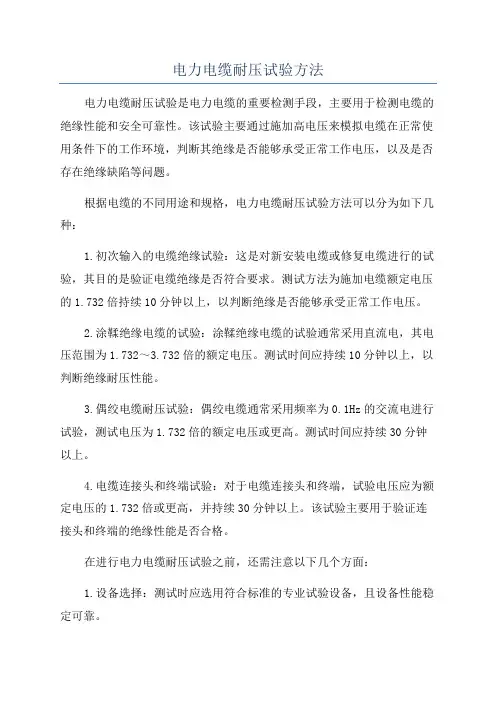

电力电缆耐压试验方法电力电缆耐压试验是电力电缆的重要检测手段，主要用于检测电缆的绝缘性能和安全可靠性。
该试验主要通过施加高电压来模拟电缆在正常使用条件下的工作环境，判断其绝缘是否能够承受正常工作电压，以及是否存在绝缘缺陷等问题。
根据电缆的不同用途和规格，电力电缆耐压试验方法可以分为如下几种：1.初次输入的电缆绝缘试验：这是对新安装电缆或修复电缆进行的试验，其目的是验证电缆绝缘是否符合要求。
测试方法为施加电缆额定电压的1.732倍持续10分钟以上，以判断绝缘是否能够承受正常工作电压。
2.涂鞣绝缘电缆的试验：涂鞣绝缘电缆的试验通常采用直流电，其电压范围为1.732～3.732倍的额定电压。
测试时间应持续10分钟以上，以判断绝缘耐压性能。
3.偶绞电缆耐压试验：偶绞电缆通常采用频率为0.1Hz的交流电进行试验，测试电压为1.732倍的额定电压或更高。
测试时间应持续30分钟以上。
4.电缆连接头和终端试验：对于电缆连接头和终端，试验电压应为额定电压的1.732倍或更高，并持续30分钟以上。
该试验主要用于验证连接头和终端的绝缘性能是否合格。
在进行电力电缆耐压试验之前，还需注意以下几个方面：1.设备选择：测试时应选用符合标准的专业试验设备，且设备性能稳定可靠。
2.环境准备：试验时应保持环境清洁、干燥，以防止试验设备受潮。
3.试验过程：试验时应逐渐施加电压，避免突然过高的电压对电缆产生影响。
测试过程中应注意观察电缆的绝缘状况和试验结果。
4.试验后处理：试验结束后，应检查电缆是否受损，及时处理试验时可能引起的异常情况。
在进行电力电缆耐压试验时，必须遵守相关的安全操作规程，确保测试的准确性和安全性。
另外，不同国家和地区可能有不同的电力电缆试验标准和规范，试验人员应仔细阅读并遵守相应的规定。
电力电缆耐压试验的主要方法有哪些？
电力电缆耐压试验的主要方法有哪些？电缆耐压试验是一种寻找电缆存在的故障的检测方式。
在试验过程中容易受到各种因素的影响，导致出现故障、短路等问题。
以下介绍几种电缆耐压试验的主要方法。
一、超低频耐压试验超低频（0.1Hz）耐压试验方法最早出现于1980年，其主要是用于观察电缆运行是否存在绝缘缺损的一种无损试验方法，并且该方法经过大量的研究室试验以及现场试验，证实超低频耐压试验在中低压电力电缆耐压试验中有较好的应用效果。
该方法利用的原理是将50Hz 交流电通过整流与滤波转变为直流电压，再经由逆变电路，将直流电压转变为1kHz交流电压，再通过0.1Hz正弦振荡器完成调幅处理，当经过调幅后，1kHz交流电压等幅波就会转变为0.1Hz变化条幅波。
其主要是基于高压变压器与电压倍增电路之间形成的高电压，其主要表现为正弦波，并经由压敏电阻器进行调解，从而使高交流电压负载输出为0.1Hz高压正弦波形。
超低频耐压试验的优势主要在于：①无损坏；②准确性高；③设备体积小，易于携带。
但是该方法的输出电压等级较低，主要还是在中低压电缆耐压试验中使用。
二、调感式工频串联谐振试验该方法主要是利用电抗器的感抗作用以及被测电缆电容的容抗在50Hz工频环境中会产生谐振的工作原理，此过程中会产生高电压。
调感式工频串联谐振试验的优势在于：①输出电流波形基本为正弦波；②特异性高，只有在串联谐振回路满足了产生谐振的条件后，才会形成高电压，而被测电缆一旦出现问题，就会造成回路异常，就相当于电缆短路，高电压也会出现一致性降落，又由于电抗器能够限制短路电流，从而保护装置不受影响，从而不需要加装电阻保护装置。
该试验方式的劣势在于操作复杂、系统品质因数不高、自动化水平低、噪音大，导致其在实际中的应用受到限制。
三、变频串联谐振试验变频串联谐振试验原理与上述调感式工频串联谐振试验原理相似，唯yi不同之处在于：变频串联谐振试验是通过调节变频电源中的输出电压频率实现试验回路产生谐振；而调感式工频串联谐振试验则是通过基于50Hz工频下的调节电抗器产生的电感量实现试验回路产生谐振。
电力电缆耐压试验方法
电力电缆耐压试验方法电力电缆耐压试验方法电缆串联谐振试验装置采用调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
下面是线缆招聘网整理的关于讨论电力电缆耐压试验方法，希望对你有帮助!一、测量绝缘电阻应分别在每一相上进行，其他两相导体，电缆两端的金属屏蔽或金属护套和铠装层接入。
对于该项试验，只要注意到电缆是容性设备，对容性设备做绝缘电阻和吸收比时应注意到的情况。
例如：试验前后的充分放电，先起火后搭接，先断连后停电摇表等。
绝缘电阻随温度变化而小正，环境温度，埋设好的电缆需要记录土壤温度。
黏性浸渍纸绝缘电缆的温度校正系数所示。
线缆二、直流耐压和泄漏电流试验油纸绝缘的电缆只做直流耐压，不做交流耐压。
因为交流Ig增大有可能导致热击穿;热态时，电场分布不均匀，易损伤电缆，应注意：电缆芯线接负极性：电缆受潮后，水分带正电荷，如果芯接负极性，水分会向芯线集中，绝缘中水分增加，泄漏电流增大，易发现缺陷。
如果芯线正极性，水分向铅包渗透，绝缘中水分减少，泄露电流下降，不易发现缺陷。
三、橡塑电缆试验橡塑电缆指聚氯乙烯、交联聚乙烯、乙丙橡皮绝缘电缆。
其特点是容量大，电压等级高结构轻、易弯曲，目前已逐步取代油纸绝缘电缆。
交联聚乙烯电缆和大家熟悉的油浸纸统包电缆的区别除了相间主绝缘是交联聚乙烯塑料外，还有两层半导体胶涂层。
在芯线的外表面涂有一曾半导体胶，克服电晕和游离放电，使芯线与绝缘层之间有良好的过渡，在相间绝缘外表面，铜带屏蔽层内涂有第二层半导体体胶。
铜带屏蔽层只是一层0.1mm厚的薄铜带，组成了相间屏蔽层。
1.判断橡塑电缆的内护套及外护套是否进水的方法用绝缘电阻表测量绝缘电阻，用500V绝缘电阻表，当每千米的绝缘电阻低于0.5MΩ，应采用下述方法判断外护套是否进水。
用万用表测量绝缘电阻，这种方法的依据是：不同金属在电解质中形成原电池。
电力电缆耐压试验探讨
电力电缆耐压试验探讨1 绪论电力电缆的薄弱环节是电缆的终端头和中间接头，往往由于制作工艺不良、使用材料不当以及电场分布不均而带来缺陷。
有些缺陷在交接验收时可能被发现，而许多可能发现不了，而在运行中逐步发展，直至击穿或爆炸。
因此，为了灵敏有效的查出某些局部缺陷，必须对电缆进线一系列的检测实验，如绝缘电阻的测量、直流耐压试验或交流耐压试验等等。
2 电力电缆试验目前在核电站核岛内电力电缆的电压等级主要有220V、380V和6600V，其中绝缘电阻试验是所有电缆必须进行的，而耐压试验只针对6600V的动力电缆。
2.1 绝缘电阻的测量绝缘电阻测量是检查电缆绝缘最简单的方法。
通过测量可以检查出电缆绝缘受潮老化缺陷，还可以判别出电缆在耐压试验时暴露出的绝缘缺陷。
测量时对1000V以下的电缆可用1000V绝缘电阻表测量，1000V及1000V以上的电缆用2500V摇表进行测量，在核电站内电缆绝缘电阻必须≥100ΜΩ。
2.2 直流耐压和泄露电流试验对电力电缆进线直流耐压及泄露电流试验，是检查电力电缆绝缘状况的一个主要试验项目。
2.2.1 试验原理及注意事项在秦山二扩核电站现场，直流耐压试验是采用的直流高压试验器，通过半波整流电路来产生高电压进行试验的。
（1）试验前后均需进行绝缘电阻测量，并记录数据。
（2）加压时，应分段逐渐提高电压，分别在0.25、0.5、0.75、1.0倍试验电压下停留1分钟读取泄露电流值，最后在试验电压下按规定的时间（秦山二扩核电现场要求为15分钟）进线耐压试验，并在耐压试验终了前，再读取耐压后的泄露电流值。
2.2.2 试验结果的分析判断根据测得的电缆泄露电流值，可用以下方法加以分析判断。
⑴耐压15分钟时的泄露电流值不应大于耐压1分钟时的泄露电流值。
⑵按不平衡系数分析判断，泄露电流的不平衡系数等于最大泄露电流值与最小泄露电流值之比。
除塑料电缆外，不平衡系数应不大于2。
对6KV及以下的电缆，小于10μA 时，不平衡系数不做规定。
浅析500kV电缆耐压试验方案
浅析500kV电缆耐压试验方案0 引言长距离的500kV交联电缆系统(电缆本体、中间接头与终端)在国内目前使用较少，在世界上的实用经历也不长，仅日本东京电力公司新丰洲--京叶线于2000年投入实际使用。
因为电缆线路长、电容量大，试验难度较大，所以这里对电缆的竣工耐压试验方案进行专题探讨。
1 被试电缆及相关电网设备某电缆线路500kV电缆全程采用单芯2500mm2铜芯交联聚乙烯绝缘电力电缆；电缆额定电压为290／500 kV(U0／U)，系统最高电压为550kV。
电缆线路长度超过15km，共2回线，每根电缆总电容量超过3.2μF。
按试验电压U0=500kV、频率50Hz计算，每回线三相电缆无功容量为250Mvar。
2 试验依据和标准根据CIGRE WG 21.9《高压挤包绝缘电缆竣工验收试验建议导则》，500kV交联电缆建议施加交流电压1.1 U0，时间为60min；频率为工频或近似工频(30～300Hz)。
IEC-62067标准14.2条提到，安装后的交流耐压试验应由业主方与电缆供应商协商确定。
交流电压波形应为正弦波，试验频率在20～300Hz，耐压时间为1h。
试验电压采用1.1 U0或1.7U0，也可采用U0电压下24 h空充试验。
GB50150-2006《电气装置安装工程电气设备交接试验标准》中，500kV交联电缆要求施加交流电压1.7U0 (或11U0)，时间为60min，在不具备试验条件或有特殊规定时，可施加系统相对地电压1.0U0，时间为24 h；试验频率为20Hz～300Hz。
这个标准基本上等同IEC-62067标准，和CIGRE相比，频率放宽至20～300 Hz。
依据电缆合同，现场验收试验标准为施加交流电压1.4U0，时间为60min，或施加系统相对地电压1.0U0，时间为24h；根据合同要求和目前设备能力，可采用三种竣工耐压方案：(1)变频串联谐振耐压方案，(2)空冲电缆带电24h运行方案，(3)零起升压耐压后空冲电缆24h运行方案。
高压电力电缆试验方法与检测技术分析
高压电力电缆试验方法与检测技术分析
高压电力电缆试验方法与检测技术主要用于对电力电缆的质量进行评估和性能测试，
以确保电缆在运行过程中的可靠性和安全性。
下面将分析几种常用的高压电力电缆试验方
法和检测技术。
1. 绝缘电阻测试：绝缘电阻测试是一种常见的检测电力电缆绝缘质量的方法。
该检
测方法通过测量电缆绝缘材料之间的电阻来评估绝缘材料的状态。
在测试过程中，需要将
高压电源与电缆两端连接，然后测量电缆两端的电阻值。
如果电阻值较高，则说明绝缘材
料良好，反之则可能存在绝缘故障。
2. 耐压试验：耐压试验是评估电力电缆的耐压性能的一种方法。
该测试方法通过施
加较高电压来检测电缆绝缘材料的耐压能力。
通常，测试过程中会逐渐增加电压，直到达
到设计要求的电压水平。
如果电缆能够正常工作并通过测试，则反映了其良好的耐压性
能。
3. 泄漏电流测试：泄漏电流测试是一种通过测量电缆泄漏电流来评估电缆绝缘性能
的方法。
在测试过程中，需要施加一定的电压并记录泄漏电流的数值。
如果泄漏电流较小，则说明电缆绝缘状态良好。
5. 绝缘电阻分布测试：绝缘电阻分布测试是一种评估电力电缆绝缘质量分布情况的
方法。
该测试方法通过测量电缆不同位置的绝缘电阻值，来判断绝缘材料在电缆中的分布
情况。
通过该测试可以确定绝缘质量较差的位置，以采取相应的措施进行修复或更换。
高压电力电缆试验方法和检测技术的选择应根据具体情况进行，以确保电缆质量符合
要求，并保证电缆在运行过程中的安全可靠性。
