滴灌技术讲座ppt课件
合集下载
经典灌溉技术(沟灌、喷灌、滴灌技术)精品PPT
•略
五、 喷灌系统设计
• （一）、收集基本资料 • 喷灌系统设计前必须进行现场勘查，了
解规划范围、面积、水源情况，收集地形， 气象、水文、土壤等有关资料及灌区作物 种植情况，当地高产灌水经验，动力和有 关设备资料。 •。
• 勘查和收集资料工作是搞好规划 设计的前提，如水源情况，要优 选水源位置，同时还要满足水质 和水量的要求，地形资料，需要 地形图，这样才能进行管网平面 布置并绘制管道纵剖面图
sl , sm 喷头间距和支管间距.
2、喷灌均匀度
• 衡量灌水质量的主要指标。用于评价灌溉 面积上水量分布的均匀程度。
• 常用表示方法： • A 喷洒均匀度：
Cu 100(1.0 h ) h
h 点喷灌水深平均离差。
B 水量分布图
• 喷洒范围内的等水量图。表示喷头 组合的水量分布情况。比较直观准 确，但缺少定量指标。
补偿式滴头
4)双壁毛管
• 滴灌带.由内外两层管壁组成.内层通过 流量，部分流量通过小孔进入外腔， 消耗部分能量，然后从外腔的微孔中 流出。
• 优点：可以设计出较小的流量，造价 低廉，易于安装，抗堵塞性能好。
二、滴头的选择与布置
• 1、滴头选择原则 • A 符合设计要求。最好选择紊流滴头。 • B价格低廉，结构简单。 • C 工作稳定性 。抗堵塞，大口径。 • D 制造偏差小，均匀度高。
(二) 滴灌灌溉制度
• 1 设计灌水定额 • m=aθpH/1000 • m-灌水定额，mm; • θ-土壤有效持水量。 一般用田间田间持水
量与凋萎系数之差。 • α- 允许消耗的水量占土壤有效持水量的比
例。
2、设计灌水周期
• T＝m/e • m-设计灌水定额； • e-最大日需水量。
五、 喷灌系统设计
• （一）、收集基本资料 • 喷灌系统设计前必须进行现场勘查，了
解规划范围、面积、水源情况，收集地形， 气象、水文、土壤等有关资料及灌区作物 种植情况，当地高产灌水经验，动力和有 关设备资料。 •。
• 勘查和收集资料工作是搞好规划 设计的前提，如水源情况，要优 选水源位置，同时还要满足水质 和水量的要求，地形资料，需要 地形图，这样才能进行管网平面 布置并绘制管道纵剖面图
sl , sm 喷头间距和支管间距.
2、喷灌均匀度
• 衡量灌水质量的主要指标。用于评价灌溉 面积上水量分布的均匀程度。
• 常用表示方法： • A 喷洒均匀度：
Cu 100(1.0 h ) h
h 点喷灌水深平均离差。
B 水量分布图
• 喷洒范围内的等水量图。表示喷头 组合的水量分布情况。比较直观准 确，但缺少定量指标。
补偿式滴头
4)双壁毛管
• 滴灌带.由内外两层管壁组成.内层通过 流量，部分流量通过小孔进入外腔， 消耗部分能量，然后从外腔的微孔中 流出。
• 优点：可以设计出较小的流量，造价 低廉，易于安装，抗堵塞性能好。
二、滴头的选择与布置
• 1、滴头选择原则 • A 符合设计要求。最好选择紊流滴头。 • B价格低廉，结构简单。 • C 工作稳定性 。抗堵塞，大口径。 • D 制造偏差小，均匀度高。
(二) 滴灌灌溉制度
• 1 设计灌水定额 • m=aθpH/1000 • m-灌水定额，mm; • θ-土壤有效持水量。 一般用田间田间持水
量与凋萎系数之差。 • α- 允许消耗的水量占土壤有效持水量的比
例。
2、设计灌水周期
• T＝m/e • m-设计灌水定额； • e-最大日需水量。
滴灌工程技术培训课件
我国目前采用的管道输水一般是指低压管道输水灌溉 系统，实际上，喷灌、微灌都离不开管道输水。
第 二讲 、 管道输水灌溉技术基本概念
2、低压管道输水灌溉与喷灌、微灌的区别
低压管道输水灌溉工程 ：由自然落差或水泵加压形 成的有压水流，通过压力管网送至田间出水口，进 行地面灌溉的工程。给水栓流量大，出口压力2-3m.
群众低造价要求而自行降低标准，结果造成一些工程运行 寿命短，挫伤了农民的积极性，并对高效节水的发展产生 一些负面影响。
第三讲 微灌工程建设灌溉发展中存在的问题
（4）施工不规范
灌水器、管道及附属设备安装不规范 不进行管道打压试验，弄不清楚打压与通水试
运行区别。 管道回填不按规定进行。 监理不到位，监理形同虚设，没有监理日志。
（1）地形：灌区面积在5000亩以上的1：5000的地形图，在5000亩以 下采用1：2000的地形图，建筑物附近用1：500地形图。 （2）土壤质 地，一般可分为沙土、沙壤土、壤土、壤黏土、黏土。注意测定判别 指标表5-1 。（3）土壤容重是未破坏自然结构的情况下，单位体积的 干土重，单位为g/cm3，5—2表列出我国部分地区土壤容重的参考值。 （4）田间持率，当田间土壤水分在灌溉时，土壤内单位体积的含水量。 一般农作物适宜含水量在田间含水量的60—100%。表5—3是我国部分 田间持水量的参考值表。 3、气象资料， 4、作物资料，5、水源资料。
水
送到高位水池在进管道。平原井灌区
系
管道系统大部分为水泵直送式。
统
第 二讲 管道输水灌溉技术基本概念 3、管道输水灌溉系统的类型
自
利用地形自然落差所提供的水
压 输
头满足管道系统在运行时所需
水
的工作压力。在渠道位置较高
第 二讲 、 管道输水灌溉技术基本概念
2、低压管道输水灌溉与喷灌、微灌的区别
低压管道输水灌溉工程 ：由自然落差或水泵加压形 成的有压水流，通过压力管网送至田间出水口，进 行地面灌溉的工程。给水栓流量大，出口压力2-3m.
群众低造价要求而自行降低标准，结果造成一些工程运行 寿命短，挫伤了农民的积极性，并对高效节水的发展产生 一些负面影响。
第三讲 微灌工程建设灌溉发展中存在的问题
（4）施工不规范
灌水器、管道及附属设备安装不规范 不进行管道打压试验，弄不清楚打压与通水试
运行区别。 管道回填不按规定进行。 监理不到位，监理形同虚设，没有监理日志。
（1）地形：灌区面积在5000亩以上的1：5000的地形图，在5000亩以 下采用1：2000的地形图，建筑物附近用1：500地形图。 （2）土壤质 地，一般可分为沙土、沙壤土、壤土、壤黏土、黏土。注意测定判别 指标表5-1 。（3）土壤容重是未破坏自然结构的情况下，单位体积的 干土重，单位为g/cm3，5—2表列出我国部分地区土壤容重的参考值。 （4）田间持率，当田间土壤水分在灌溉时，土壤内单位体积的含水量。 一般农作物适宜含水量在田间含水量的60—100%。表5—3是我国部分 田间持水量的参考值表。 3、气象资料， 4、作物资料，5、水源资料。
水
送到高位水池在进管道。平原井灌区
系
管道系统大部分为水泵直送式。
统
第 二讲 管道输水灌溉技术基本概念 3、管道输水灌溉系统的类型
自
利用地形自然落差所提供的水
压 输
头满足管道系统在运行时所需
水
的工作压力。在渠道位置较高

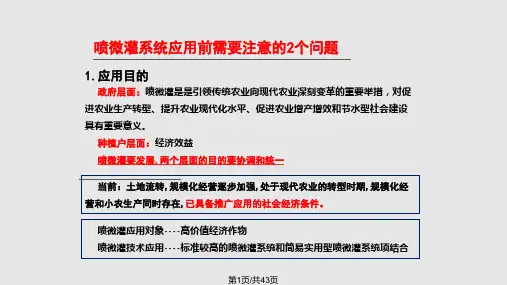

滴灌系统典型设计PPT课件
第5页/共43页
2.确定系统类型
滴灌适用比较广，果树 、蔬菜都可以用，不受地 形、气象条件限制，考虑 到浙江多雨，一般设施栽 培用得最多。
优点: 水肥利用效率高 缺点:不能和喷洒农药 结合，容易堵塞
第6页/共43页
2.确定系统类型 作物---------草莓 栽培模式-----大棚，垄作覆膜(增加地温,防杂草) 系统选型-----滴灌
第12页/共43页
3. 系统布置形式
3.3灌水器选择
※湿润比校核： 草莓取0.85
湿润区
滴灌带
第13页/共43页
3. 系统布置形式
3.3灌水器选择
内镶滴灌带，滴头间距30 cm，额定流量1.38 L/h，湿润直径为0.40 m。
※湿润比校核：草莓取0.85 P 0.785 d润2 ab
式中P ： 土壤湿润比； d润 ：灌水器湿润直径，m； a ： 灌水器间距，m； b ： 毛管间距m。
第30页/共43页
5.管网水力计算
毛管实际水头损失 毛管实际长度30m
h f毛
1.2 f
Qm 毛
db
LF
1381.75 1.2 0.505 15.64.75
30 0.365 0.08(m)
L —— 毛管长，m；F —— 多口系数；Q毛 —— 毛管流量，138L/h； d —— 毛管内径，mm；f，m，b —— 管材系数.
支管2-2 ?
支管2-1 首部移动式枢纽 球阀 ?Biblioteka 引水渠道支管3-2 ?
支管3-1
球阀
?
轮灌组3 3.0亩
滴灌毛管 PE?16 轮灌组1
3.0亩
毛管1-70
支管1-1 支管1-2
?
2.确定系统类型
滴灌适用比较广，果树 、蔬菜都可以用，不受地 形、气象条件限制，考虑 到浙江多雨，一般设施栽 培用得最多。
优点: 水肥利用效率高 缺点:不能和喷洒农药 结合，容易堵塞
第6页/共43页
2.确定系统类型 作物---------草莓 栽培模式-----大棚，垄作覆膜(增加地温,防杂草) 系统选型-----滴灌
第12页/共43页
3. 系统布置形式
3.3灌水器选择
※湿润比校核： 草莓取0.85
湿润区
滴灌带
第13页/共43页
3. 系统布置形式
3.3灌水器选择
内镶滴灌带，滴头间距30 cm，额定流量1.38 L/h，湿润直径为0.40 m。
※湿润比校核：草莓取0.85 P 0.785 d润2 ab
式中P ： 土壤湿润比； d润 ：灌水器湿润直径，m； a ： 灌水器间距，m； b ： 毛管间距m。
第30页/共43页
5.管网水力计算
毛管实际水头损失 毛管实际长度30m
h f毛
1.2 f
Qm 毛
db
LF
1381.75 1.2 0.505 15.64.75
30 0.365 0.08(m)
L —— 毛管长，m；F —— 多口系数；Q毛 —— 毛管流量，138L/h； d —— 毛管内径，mm；f，m，b —— 管材系数.
支管2-2 ?
支管2-1 首部移动式枢纽 球阀 ?Biblioteka 引水渠道支管3-2 ?
支管3-1
球阀
?
轮灌组3 3.0亩
滴灌毛管 PE?16 轮灌组1
3.0亩
毛管1-70
支管1-1 支管1-2
?
09年膜下滴灌技术培训课件
支2-8
a
54.5米
支1-9
90pe支管100米， Q67144L
Φ160PVC管654 米，Q67144
b
Φ250PVC管 318米， Q201432L Φ250PVC管 217米， Q134288L Φ200PVC管218 米，Q67144
c
支1-1
Φ200PVC 管218米，
e
计算：每条毛管流量： ＝〔（54.5米×2）/0.3米〕×2.8L/h＝1017L 每条支管流量： ＝（100米/1.52米）×1017L＝67144L 支管上的水头损失：H支＝kf（Qm/db）L（F） ＝1.15×0.505×671441.75/87.84.75×100×0.361 ＝3.45米 分干ab段水头损失：H分1＝kf（Qm/db）L ＝1.1×0.464×671441.77/152.64.77×654 ＝4.52米
电机功率 水泵扬程 水泵流量 每方耗电 （KW） （Q） （m3 /kw/h) （H ） 37KW 31.17M 243 m3/h
0.152KW/h
费用
0.064（元）
㈡、系统水量集中到一条分干管 上轮灌，且支管集中开启时系统 水头损失及节点压力变化情况。 见图
18.03
10
11.25
19.87 22.73
一、正确执行轮灌制度 （一）坚持统一的轮灌制度的意义及要求 3、坚持统一轮灌制度是滴灌发挥最佳效益 的基础，也是滴灌运行管理过程中的核心内 容。 4、坚持统一轮灌制度，不是要生搬硬套设 计轮灌制度，而是要根据系统的实际情况及 作物种植的变化，依据首部设备的特征值和 管网管径及布置情况，进行合理的轮灌分组， 制定出最佳的轮灌制度，并严格坚持执行。
毛管 支管 分干ab 分干bc 分干cd 主干de 主干ef 小 计 毛管工作压力 稳流三通水头损失 过滤器工作水头损失 水泵出口压力水头为
滴灌课件.ppt
干土
根据作物需水量适时适量灌溉
均匀
低流量灌溉好？
• 作物所需水分通过少量多次灌 溉来供给，即通过设施减少每 次灌水量，缩短灌溉间隔时间 (又称“汤匙灌溉”)
• 灌溉间隔时间的范围从每天几 次（无土栽培）到每周一次均 可
• 理想灌溉目标：在作物自身完
根深才能叶茂吗？
地下滴灌为作物提供最佳的水、肥 、气、热，作物不发生水分胁迫，增加 光合作用，为作物生长提供更多的糖分 ，促进作物冠层和果实的生长，而非根 系生长。
滴灌系统对水的利用
•有效减少土壤表面的水分蒸发 •在灌水过程中不受风力的影响
•低流量可在任何复杂地理条件下有效 防止地表径流 •水分分配更加均匀 •在需要灌溉的地块外无灌水损失。
•可控制杂草生长，减少杂草与作物争
滴灌的好处
• 提高灌溉水的利用
率
省钱
• 提高肥料的利用率
• 节约能源
• 节约农药和肥料
黏土
壤土
沙土
灌溉水在土壤中的移动
• “洋葱形”的湿润形式
• 由于滴灌所用的是低流量灌水器 （通常选用2-8升/小时），灌溉水 通过毛管张力向下面和侧面移动， 少量的水通过重力向下移动，从而 形成“洋葱形”的湿润滴形头附式近有。一小块水饱和区域
土壤水在毛管张力作用下的 移动
• 土壤水在毛管张力作用下的移动
• •
•提提节高高约作农物产劳产品动量品力质
• 提高收 入
作物对比
作物
喷灌条件下
滴灌条件下的
的平均产 量 (T/Ha)
产量(T/Ha)
豆类
10
15
甜椒
20
40
甜瓜
25
45
西瓜
30
根据作物需水量适时适量灌溉
均匀
低流量灌溉好？
• 作物所需水分通过少量多次灌 溉来供给，即通过设施减少每 次灌水量，缩短灌溉间隔时间 (又称“汤匙灌溉”)
• 灌溉间隔时间的范围从每天几 次（无土栽培）到每周一次均 可
• 理想灌溉目标：在作物自身完
根深才能叶茂吗？
地下滴灌为作物提供最佳的水、肥 、气、热，作物不发生水分胁迫，增加 光合作用，为作物生长提供更多的糖分 ，促进作物冠层和果实的生长，而非根 系生长。
滴灌系统对水的利用
•有效减少土壤表面的水分蒸发 •在灌水过程中不受风力的影响
•低流量可在任何复杂地理条件下有效 防止地表径流 •水分分配更加均匀 •在需要灌溉的地块外无灌水损失。
•可控制杂草生长，减少杂草与作物争
滴灌的好处
• 提高灌溉水的利用
率
省钱
• 提高肥料的利用率
• 节约能源
• 节约农药和肥料
黏土
壤土
沙土
灌溉水在土壤中的移动
• “洋葱形”的湿润形式
• 由于滴灌所用的是低流量灌水器 （通常选用2-8升/小时），灌溉水 通过毛管张力向下面和侧面移动， 少量的水通过重力向下移动，从而 形成“洋葱形”的湿润滴形头附式近有。一小块水饱和区域
土壤水在毛管张力作用下的 移动
• 土壤水在毛管张力作用下的移动
• •
•提提节高高约作农物产劳产品动量品力质
• 提高收 入
作物对比
作物
喷灌条件下
滴灌条件下的
的平均产 量 (T/Ha)
产量(T/Ha)
豆类
10
15
甜椒
20
40
甜瓜
25
45
西瓜
30
滴灌系统典型设计课件
环境友好
设计应考虑对土壤、地下水和生态环境的长期影 响，确保系统的环保性。
ABCD
能源效率
考虑到能源消耗，设计应优化水泵和管网的运行 ，降低能耗。
成本效益
在满足功能需求的前提下，应尽量降低建设和运 行成本。
设计流程
01
需求分析
明确滴灌系统的用途、灌溉面积、 水源条件等基本需求。
设备选型
根据灌溉面积、水源条件等选择合 适的水泵、滴头等设备。
05
滴灌系统的维护与保养
日常维护
定期检查滴灌管道
清洗滴灌设备
确保滴灌管道无堵塞、破损或老化现象， 如有需要应及时更换。
定期清洗滴灌设备，包括滴头、管道等， 以防止堵塞。
检查水源
记录维护日志
确保水源清洁，无杂质，防止滴灌系统堵 塞。
对日常维护工作进行记录，方便后续管理 。
故障排查
检查滴头是否正常出水：如有问题应及时更换滴头。
管道长度与直径
管道长度与直径的选择影响系统的水 力性能和工程造价。
03
滴灌系统典型设计
典型设计一：果树滴灌系统
总结词
果树滴灌系统是滴灌技术中较为常见的一种，它能够根据果树生长需求，通过精 准灌溉满足果树生长所需的水分和养分，提高果树的产量和品质。
详细描述
果树滴灌系统通常包括水源、水泵、施肥装置、过滤器、输水管和滴灌带等部分 。该系统能够根据果树的需水规律和土壤湿度，通过滴灌带将水分和养分均匀地 输送到果树的根部，避免水分流失和浪费，同时提高果树的产量和品质。
详细描述
蔬菜温室滴灌系统结合了温室结构和滴灌技术的优点，实现了自动化控制和精准灌溉。这种系统能够 根据蔬菜生长的需求调节温度、湿度和光照等生长环境，从而提高蔬菜的产量和品质。
节水灌溉课件(第五章 滴灌)
第三节 特点
滴灌灌水器的种类及性能
一、滴灌灌水器的分类 • （一）滴头 • （二）滴灌管（带）
（一）滴头
通过流道或孔口将毛管中的压力水流变成滴 状或细流状的装置称为滴头。 它的作用是将毛管(最后一级管路)中具有一 定压力的水通过各种类型的水路消能后将 水成滴状均匀地灌到作物根部附近的土壤 中，满足作物生长对水肥的需要。
二、常用滴水器的性能及使用技术要点
6. 发丝管
发丝管是内径很小的黑色聚乙烯软管。
第四节
滴灌系统在温室中的应用
• 一、温室滴灌系统的设计 • 二、灌溉制度的确定 • 三、滴灌施肥
第四节
滴灌系统在温室中的应用
一、温室滴灌系统的设计 • 1.日光温室内滴灌系统的布置 • 2.连栋温室中滴灌系统的布置
管上式滴头一般是安装在Ф 12—Ф 16的PE管 上，国产规格有2.3L/h、4L/h，工作压力 0.08—0.12MPa。
特点：滴头安装间距可按种植作物的栽培株 距任意调整出水位置。
压力补偿式滴头能自动调节出水量和自清洗，出水
均匀度高，但制造复杂，投资高于其他形式的滴 头。
二、常用滴水器的性能及使用技术要点
第一节 滴灌系统概况
一、滴灌的产生与发展 二战后，塑料工业的发展： 20世纪40年代后期，塑料滴灌系统首先在英 国的温室作物中应用；
20世纪50年代后期，以色列成功研制出长流 道滴头；
20世纪70年代始，国际微灌学术交流会相继 在以色列和美国召开。
第一节 滴灌系统概况
二、滴灌发展的现状和趋势 在干旱和半干旱地区发展较快，在年降雨量不 少、但时空分布不均的地区发展也较快； 向更加节约能源、节约用水方向发展； 在灌溉方式上由地面灌溉系统向地下灌溉系统 发展。
棉花膜下滴灌施肥技术(共10张PPT)
➢ 重施花铃肥：以氮为主，配合磷肥。一般尿素20kg/亩，磷酸二铵15kg/亩。 ➢ 叶面喷肥：以磷酸二氢钾为主，配合稀土、锌、硼等微肥，蕾期1~2次，花铃期2~3
次。
种子生产与经营专业教学资源库
三、棉花膜下滴灌施肥原则
种子生产与经营专业教学资源库
➢ 目标施肥——实现产量提高和肥料利用效率提高的双目标。以地定产，以产定 肥，肥尽其用。
一、棉花膜下滴灌的需肥规律
种子生产与经营专业教学资源库
棉花各生育阶段对氮磷钾的吸收量占总量的百分率
苗期 （39d）
蕾期 （25d）
初花期~盛铃期 （34d）
盛铃期~吐絮期 （27d）
3.18%~
18.43%~
N
3.74%
23.6%
49.69%~52.36%
20.3%~31.44%
2.22%~
14.3%~
P
4.22%
19.16%
28.48%~45.58%
37.9%~50.93%
2.29%~
18.26%~
K
2.4%
29.92%
32.6%~60.28%
7.4%~46.89%
种子生产与经营专业教学资源库
二、棉花膜下滴灌的施肥技术
种子生产与经营专业教学资源库
➢ 氮磷配合：氮磷比例。
➢ 重施基肥：有机肥为主，化肥为辅；磷肥为主，配合氮肥。一般厩肥/油渣 2~4t/亩，过磷酸钙25~30kg/亩。
种子生产与经营专业教学资源库
《棉花膜下滴灌施肥技术 》
种子生产与经营专业教学资源库
目录 CONTENTS
一
棉花膜下滴灌的需肥规律
二
棉花膜下滴灌的施肥技术
三
棉花膜下滴灌施肥原则五四种子生产与经营专业教学资源库
次。
种子生产与经营专业教学资源库
三、棉花膜下滴灌施肥原则
种子生产与经营专业教学资源库
➢ 目标施肥——实现产量提高和肥料利用效率提高的双目标。以地定产，以产定 肥，肥尽其用。
一、棉花膜下滴灌的需肥规律
种子生产与经营专业教学资源库
棉花各生育阶段对氮磷钾的吸收量占总量的百分率
苗期 （39d）
蕾期 （25d）
初花期~盛铃期 （34d）
盛铃期~吐絮期 （27d）
3.18%~
18.43%~
N
3.74%
23.6%
49.69%~52.36%
20.3%~31.44%
2.22%~
14.3%~
P
4.22%
19.16%
28.48%~45.58%
37.9%~50.93%
2.29%~
18.26%~
K
2.4%
29.92%
32.6%~60.28%
7.4%~46.89%
种子生产与经营专业教学资源库
二、棉花膜下滴灌的施肥技术
种子生产与经营专业教学资源库
➢ 氮磷配合：氮磷比例。
➢ 重施基肥：有机肥为主，化肥为辅；磷肥为主，配合氮肥。一般厩肥/油渣 2~4t/亩，过磷酸钙25~30kg/亩。
种子生产与经营专业教学资源库
《棉花膜下滴灌施肥技术 》
种子生产与经营专业教学资源库
目录 CONTENTS
一
棉花膜下滴灌的需肥规律
二
棉花膜下滴灌的施肥技术
三
棉花膜下滴灌施肥原则五四种子生产与经营专业教学资源库
