沿程损失阻力系数的FLUENT数值模拟(计算流体力学作业)
计算流体力学课程作业作业题目：沿程损失阻力系数的FLUENT数值模拟学生姓名：易鹏学生学号：专业年级：动力工程及工程热物理12级学院名称：机械与运载工程学院2012年5月2日沿程损失阻力系数的 FLUENT 数值模拟一、 引言沿程损失（pipeline friction loss ）是指管道内径不变的情况下，管内流体流过一段距离后的水头损失。
其中边界对水流的阻力是产生水头损失的外因，液体的粘滞性是产生水头损失的内因，也是根本原因。
沿程能量损失的计算公式是：2f l v h =λd 2g。
其中：l 为管长，λ为沿程损失系数，d 为管道内径，2v 2g 为单位重力流体的动压头（速度水头），v 为流体的运动粘度系数。
粘性流体在管道中流动时，呈现出两种流动状态，管道中的流速cr v v <(cr v 为层流向湍流转变的临界流速)为层流，此时整个流场呈一簇互相平行的流线。
则cr v v >时为湍流，流场中的流体质点作复杂的无规则的运动。
沿程损失与流动状态有关，故计算各种流体通道的沿程损失，必须首先判别流体的流动状态。
沿程损失能量损失的计算公式由带粘性的伯努利方程22112212f v p v p ++z =++z +h 2g ρg 2g ρg 推出，可知，12f P -P h =ρg其中：——单位质量流体的动能（速度水头）。
流体静止时为0。
——单位质量流体的势能（位置水头）。
——单位质量流体的压力能（压强水头）。
2v 2gzp ρg又由量纲分析的π定理，得出 2Δp L=λ1d ρV 2，计算出达西摩擦因子22Δpdλ=LρV， 则2fL V h =λD 2g ,由于Vd Re =ν，μν=ρ，则d λ=f(Re )。
关于沿程损失最著名的是尼古拉茨在1932～ 1933年问所做的实验(右图为实验装置图)。
其测得曲线如图1，从此得出了几个重要结论：1．层流区 Re ＜2320为层流区。
在该区域内，管壁的相对粗糙度对沿程损失系数没有影响。
2．过渡区 2320＜Re ＜4000为由层流向湍流的转换区，可能是层流，也可能是湍流，实验数据分散，无一定规律。
3．湍流光滑管区 4000＜Re ＜26．98（d/ε）8/7，为湍流光滑管区。
勃拉修斯（p.Blasius ）1911年用解析方法证明了该区沿程损失系数与相对粗糙度无关，只与雷诺数有关，并借助量纲分析得出了4×10e3＜Re ＜10e5范围内的勃拉休斯的计算公式为0.250.3164Reλ=湍流光滑管的沿程损失系数也可按卡门一普朗特（Karmn-Prandtl ）公式1/21/212lg(Re )0.8λλ=-进行计算。
当105＜Re ＜3×106时，尼古拉兹的计算公式为0.2370.00320.221Re λ-=+4．湍流粗糙管过渡区 26．98（d/ε）8/7＜Re ＜2308（d/ε）0.85为湍流粗糙管过渡区。
该区域的沿程损失系数与按洛巴耶夫（Б.H.Лo6ae в）的公式进行计算，即2lg Re 1.42lg 1.2731.42V qd v εελ-⎡⎤⎡⎤⎛⎫⎛⎫⎢⎥⎢⎥ ⎪ ⎪⎢⎥⎝⎭⎢⎥⎝⎭⎣⎦⎣⎦== 5．湍流粗糙管平方阻力区 2308(d/ε)0.85<Re 为湍流粗糙管平方阻力区。
沿程损失系数与雷诺数无关，只与相对粗糙度有关。
平方阻力区的沿程能量损失可按尼占拉兹公式1/212lg1.742dελ=+ 进行计算。
图1尼古拉茨曲线三、数值模拟1、前处理因为层流有精确解所以在此不做讨论，而湍流状态下如果考虑圆管的粗糙度也是十分复杂，而且在粗糙表面的流动很难模拟，所以在此我们重点研究湍流水力光滑区的达西摩擦因子与Re的关系。
FLUENT中通过改变流速或者粘度系数来控制Re，并进行数值模拟，计算出管中试验段两端的压力的差值，即可得到沿程损失阻力系数（达西摩擦因子），再将所得的值与上图水力光滑区曲线或布拉休斯公式对比，判断其是否正确。
1．模型建立一个半径r=21mm，长l=3m的圆截面直管，其中前2m是前置段，用来让湍流充分发展，后1m为实验段。
假设其材料是光滑的，没有摩擦，内部流体为水。
设水的ρ为kg/m，粘度系数μ为0.001kg/(m*s)。
下图就是使用10003K-epsilon湍流模式试算的velocity inlet后端y v云图，说明在试验段之前设置前置段还是十分有必要的。
使用gambit可以很容易的建模，直接使用cylinder命令建立方案中的模型。
但是在此未使用这种方法，由于液体的粘性力作用，在壁面附近有比较大的速度梯度，而且在入口端是湍流发展段，所以需要端面使用边界层网格加密，轴向在入口处加密。
具体步骤是：1．做半径为0.021的圆。
2．做出x=0.021，y=0，z=5的点，并连接圆上与其对应的两点。
3．为该线mesh，选择ratio1.05，让线网格在入口处加密。
在此同时将将入口端面的圆分成50等分线网格（数目自定，但是这样已经足够）4．使用sweep命令，选上with mesh选项，让直线绕圆周旋转成圆柱面，并且将网格自动画好。
如右图。
5.端面上创建边界层网格，firstpercentage(第一层边界层网格的高度关于宽度的百分比)在这里取了15,rows取5层，Growth factor取1.1。
(注意一个问题，就是在画边界层网格时有个方向选择问题，打开edge的list里面，每个edge其实可以点多次，具体多少次看该edge属于多少个face，通过试验，就可以看到边界层具体会向哪个方向生成)。
具体设置如右图。
6.为端面直接画面网格，由于之前端面的圆已经分好了网格和边界层网格，不用设定参数gambit自动画网格，完成后如下图。
7．在生成体的选项中选择sweep，勾选with mesh选项，让圆端面沿管轴线方向扫过，即可完成体网格的绘制。
8．最后选择求解器（solver）Fluent 5/6，设置z=0处端面为Velocity in、圆柱面为wall和z=3处端面为outflow。
9．Export mesh 。
注意：不要选择2D 模型输出的选项。
下图是网格完成后的模型。
一共生成了50800个体网格。
四、数值模拟及数据处理由于是光滑圆管（或水力光滑），则达西摩擦因子λ只是Re 的函数。
而在Re<2000时，圆管中的流动属于层流，泊肃叶也做过此范围内流动的大量实验，得出经验公式d64λ=Re ，d Re 定义为dV ν，在这里V 为距入口10m （即试验段的起始端）的截面平均流速，湍流时的Re 也如此定义。
又因为在圆管流动中雷诺数Re>2000才进入湍流状态，并且在2000<Re<4000时，为层流向湍流过渡区。
为了更好的与尼古拉茨试验的比对，选择35~10310=⨯d Re 内的10个值3500、4000、4500、5000、6000、7000、9000、12000、15000、20000作为入口的Re ，具体的d Re 需模拟后才能得出，再将这几个数值作出曲线和误差分析。
使用ANSYS12.0中的Fluent 作为流场模拟的软件，在这里圆管属于细长结构中的流动用双精度（Double Precision ）模式模拟较精确。
准备使用k-epsilon ，增强壁面函数的k-epsilon 和S-A 湍流模式分别计算。
而且由于流动是湍流，并且网格在内部并不是和流速垂直的，所以使用二阶迎风格式，来提高精度，并且设置残差到10e-5，以提高精度。
通过Fluent 的Report 菜单中的surface Integrals 命令可以获得入口和出口的压力和速度的平均值。
下图为Surface Integrals 的窗口，其中Inexp 是实验段的入口截面，out 就是出截面：in Re 为入口雷诺数，v 为入口速度，p1是试验段起始端的压力，p2是试验段结束端的压力。
d Re 为实验段起始处雷诺数。
1λ和2λ分别为模拟算出的达西摩擦因子和用布拉休斯公式算出的达西摩擦因子。
再通过此表数据作出拟合曲线与布拉休斯公式的解对比，分析误差。
K-epsilon湍流模式计算结果可见误差相当之大，究其原因，应该是标准k-epsilon在壁面区使用了不够精确的近壁函数的半经验公式，以及工况中流场为层流向湍流的过度区。
在FLUENT中对K-epsilon做如下修改：增强壁面函数的K-epsilon湍流模式计算结果对比标准k-epsilon的精度高多了，但是仍然不够精确。
如果将网格划分得更精细些，将更好的控制误差。
S-A湍流模式计算以上是两种湍流模式模拟的曲线图，很明显S-A模式模拟出的结果优于k-epslion模式的。
五、总结虽然模拟的结果和经验公式还是有误差，但是经验公式本身也是不精确的，而且由于湍流模式和数值计算中都有不可避免的误差，然而能做到5%以内已经满足工程上的需要了。
而为什么S-A这种适用于低雷诺数的湍流模式，反而在高雷诺数情况下的计算结果更精于k-ε，通过查找文献，有以下的解释，一个湍流模型要想精确地求解出流动阻力，必须考虑近壁区低雷诺数的影响，特别是必须能很好地模拟出近壁区的时均速度轮廓。
Spalart—Allmaras湍流模型可很好地满足上述要求，要知道Spalart—Allmaras湍流模式最早是用于解决飞行器阻力问题，而且结果也证明Spalart-Allmaras湍流模型在模拟流动阻力方面的优势，但是S-A模式的计算成本也较高。
标准的k-ε模型在近壁区采用壁面函数的半经验果公式，其误差较大。
如使用修正的k-ε模式，即在近壁区的壁面函数做了修正，通过对比修正k-ε的确可以提高精度，如果使用了更精细网格会有更不错的结果。
沿程损失计算公式
沿程损失计算公式沿程损失是指在物质运输或能量传输的过程中，由于各种因素的影响导致的物质或能量的减少。
沿程损失的计算公式主要依赖于具体的情况和参数，下面将介绍几种常见的沿程损失计算公式。
流体沿程损失是指在管道或管线中，由于摩擦与阻力等因素导致的流体压力的损失。
根据约束方程和能量守恒原则，可以得到以下常见的沿程损失计算公式：-流体沿程阻力损失：ΔP=f*L*(v^2/(2*g)*(D/4)^-2，其中ΔP为流体的压力损失，f为摩擦阻力系数，L为管道的长度，v为流速，g为重力加速度，D为管道的直径。
-流体沿程管线摩阻：ΔP=Kf*(v^2/(2*g)，其中ΔP为流体的压力损失，Kf为摩阻系数，v为流速，g为重力加速度。
电力沿程损失是指在电力传输过程中，由于电阻、电抗和电容等因素导致的能量的损失。
根据欧姆定律、电抗定律等原理，可以得到以下常见的沿程损失计算公式：-电功率的沿程损失：P=I^2*R，其中P为电功率损失，I为电流，R 为电阻。
-电能的沿程损失：E=I^2*R*t，其中E为电能损失，I为电流，R为电阻，t为时间。
热能沿程损失是指在热传导或热对流的过程中，由于导热系数、传热面积、温度差等因素导致的热能的损失。
根据热传导定律、牛顿冷却定律等原理，可以得到以下常见的沿程损失计算公式：-热传导沿程损失：Q=k*A*(T1-T2)/L，其中Q为热能损失，k为导热系数，A为传热面积，T1为热源的温度，T2为热源的目标温度，L为传热距离。
-热对流沿程损失：Q=h*A*(T1-T2)，其中Q为热能损失，h为传热系数，A为传热面积，T1为热源的温度，T2为热源的目标温度。
总结：沿程损失的计算公式因具体情况而异，根据不同的物理原理和参数选择相应的计算公式。
上述公式仅仅是常见的沿程损失计算公式，实际应用中还需要根据具体情况进行修正和适应。
对于复杂的沿程损失问题，还需要借助数值模拟和实验等方法进行研究和分析。
沿程阻力系数λ计算公式(二)
沿程阻力系数λ计算公式(二)沿程阻力系数λ计算公式简介沿程阻力系数λ是流体力学中用来描述流体在管道中流动时受到的阻力的一个参数。
在工程领域广泛应用于管道、管线和管道系统的设计与计算中。
相关计算公式在计算沿程阻力系数λ时，常用的公式有以下几种：1. Darcy–Weisbach公式Darcy–Weisbach公式是一种常用的计算管道阻力的公式，表示为：λ = f * (L / D) * (V^2 / (2g))其中，λ为沿程阻力系数，f为摩阻系数，L为管道长度，D为管道直径，V为流体流速，g为重力加速度。
例如，当一条长度为100m，内径为的管道内流体流速为2m/s，摩阻系数为时，可以使用Darcy–Weisbach公式计算出该管道的沿程阻力系数λ：λ = * (100 / ) * (2^2 / (2 * )) =2. Colebrook–White公式Colebrook–White公式是一种用来计算光滑管道中的沿程阻力系数的经验公式，表示为：1 / sqrt(λ) = -2log((ε / ()) + ( / (Re * sqrt(λ))))其中，ε为管道壁面粗糙度，D为管道直径，Re为雷诺数。
例如，当一条内径为的管道，管壁粗糙度为，流体流速为/s时，可以使用Colebrook–White公式计算出该管道的沿程阻力系数λ。
(注意：Colebrook–White公式无法直接求解，需要通过迭代或数值方法计算得出)3. Hazen–Williams公式Hazen–Williams公式是一种常用于计算水流在管道中沿程阻力系数的经验公式，表示为：λ = C * (Q / (C * A))^h其中，λ为沿程阻力系数，C为Hazen–Williams系数，Q为流量，A为管道横截面积，h为水头损失指数。
例如，当一条直径为的管道内水流量为3m³/s，Hazen–Williams 系数为120时，可以使用Hazen–Williams公式计算出该管道的沿程阻力系数λ。
基于CFD的沿程阻力系数的计算
山西科技SHANXI SCIENCE AND TECHNOLOGY 2019年第34卷第2期长距离输水是实现水资源优化配置和水量合理调配的重要工程措施，输水管道水力计算的首要任务就是正确计算沿程水头损失，合理配置升压泵。
沿程水头损失的合理计算直接影响工程投资和运行费用［1］，传统的确定沿程水头损失的方法是基于尼古拉兹方法的管壁贴砂试验［2］，这种方法建立在反复实验的基础上，需要耗费大量的人力、财力和时间，而且研究范围有限，不能满足飞速发展的工程建设的需要。
近年来，随着计算机的发展与普及，数值模拟成为研究流体流动、开展流体力学实验的重要辅助手段［3-4］。
本文将采用基于C FD 原理的数值模拟方法，研究沿程水头损失变化规律。
1研究方法1.1沿程水头损失的定义沿程水头损失是指在固体边界平直的流体流动中，单位质量的流体自一断面流到另一断面所损失的机械能。
图1为有压管道流动示意图，其中沿程水头损失采用h f 表示。
依据重力场中不可压缩黏性流体恒定流的伯努利方程，写出图1中1-1到2-2断面的方程为：z 1+p 1ρg +v 122g =z 2+p 2ρg +v 222g+h f（1）式中：z 1和z 2为管轴线距离基准面的位置，如取基准面为管轴线位置，则z 1=z 2=0；p 1和p 2为管轴线处动水压强；v 1和v 2为断面平均流速，其中流速v 1=v 2=4Qπd 2，沿程不变；ρ为流体密度，g 为重力加速度。
将式（1）变形并简化得:h f =p 1-p 2ρg=Δpρg （2）另据达西—魏斯巴赫公式:h f =λl d v 22g（3）式中：l 为管长，λ为沿程阻力系数。
比较式（2）和（3）可得:λ=（Δpρg ）/（l d v 22g）（4）────────────────*基金项目：山西大学第十六期本科生科研训练项目“沿程阻力系数的数值模拟”（项目编号：2018016506）。
**通信作者：张晓艳，1970生，山西大学动力工程系副教授，硕士，主要研究方向为水力学及河流动力学，邮箱：1015858702@ 。
流体力学湍流阻力系数
沿程阻力系数和局部阻力系数
尼古拉兹实验 试验条件 管道 人工粗糙面：将大小一致的均匀砂粒粘贴在管壁上 注意：这种粗糙面和天然粗糙面完全不同
相对粗糙度： ε /2r0
r0
ε
=d
沿程阻力系数和局部阻力系数
l
方法
hf
沿程阻力系数的试验装置
V Q= t
对于一系列相对粗糙度ε /d 、测量流速υ和水头 损失hf ，得到不同雷诺数Re=υd/ν与沿程阻力系数 λ=hf(d/l )(2g/υ2)的试验关系曲线。
Re — Δ — 雷诺数。 管壁绝对粗糙度。
沿程阻力系数与Re, Δ/d 有关，可通过实验方法来获得其经验关系。
沿程阻力系数和局部阻力系数
尼古拉兹(J.Nikuradse)实验
• 实验目的：为了确定λ=f(Re, ε/d)的变化规律。德国学者 (J.Nikuradse，1933-1934)首次进行了实验研究，具有重 大的理论意义。 • 实验方案：用人工制成的均匀颗粒粗糙圆管，考察6种不同 的相对粗糙度的圆管中测出不同流速υ 、管长l 间的水头 损失 hf 和水温，以推算Re=υd/ν 和沿程阻力系数λ。 • 实验结果： 发现5个有显著规律的区域，揭示了λ=f(Re, ε/d)的影响关系。1)层流区: λ=64/Re; 2)层-紊流过渡 区; 3)光滑管区; 4)光滑管向粗糙管过渡区; 5)粗糙管区
1 0 0 0λ
光滑区
可见，沿程阻力系数的变化规律 和尼古拉兹试验基本相同 差别在于：紊流过渡粗糙区曲线 形状不同（一个是沿程增加，另一个 是沿程降低） 由该图得到的沿程阻力系数和实 际情况较符合。
沿程阻力系数和局部阻力系数
2、局部阻力系数
流体经过阀门、弯管、突扩和突缩等管件
fluent 阻力系数 负
第 1 页 共 3 页 fluent 阻力系数 负 （最新版） 目录 1.引言：介绍流体动力学中的阻力系数及其作用 2.Fluent 软件的概述：介绍 Fluent 软件的功能和应用领域 3.阻力系数的计算方法：详述阻力系数的计算方法和影响因素 4.Fluent 中阻力系数的设置：介绍如何在 Fluent 中设置阻力系数 5.负阻力系数的应用：探讨负阻力系数在 Fluent 模拟中的作用和实例
6.结论：总结阻力系数在 Fluent 模拟中的重要性和应用技巧 正文 一、引言 流体动力学是一门研究流体在静止和运动状态下的物理性质、运动规律和相互作用的学科。在流体动力学中，阻力系数是一个重要的参数，用于描述流体在运动过程中所受到的阻力。阻力系数的大小直接影响到流体的速度、压力等物理量的计算结果，从而影响到整个流体动力学问题的解决。
Fluent 是一款广泛应用于流体动力学领域的计算流体力学（CFD）软件，可以模拟各种复杂的流体流动问题。在 Fluent 中，阻力系数是一个关键的设置参数，对模拟结果具有重要影响。本文将详细介绍阻力系数的计算方法、Fluent 中阻力系数的设置以及负阻力系数的应用。
二、Fluent 软件的概述 Fluent 是一款功能强大的计算流体力学（CFD）软件，适用于各种流体流动问题的模拟和分析。Fluent 软件广泛应用于工程领域，如航空航天、汽车制造、能源化工等。通过 Fluent 软件，工程师可以预测流体的 第 2 页 共 3 页
流动状态、速度、压力等物理量，为产品设计提供理论依据。 三、阻力系数的计算方法 阻力系数（Drag Coefficient）是用来描述流体阻力大小的无量纲数。阻力系数的计算方法通常基于实验数据，其值取决于流体的黏性、流速、流道形状等因素。一般情况下，阻力系数的计算采用布拉休斯（Blasius）公式：
f = 64/Re 其中，f 表示阻力系数，Re 表示雷诺数（Re = ρvL/μ），ρ表示流体密度，v表示流体速度，L表示特征长度，μ表示流体动力粘度。

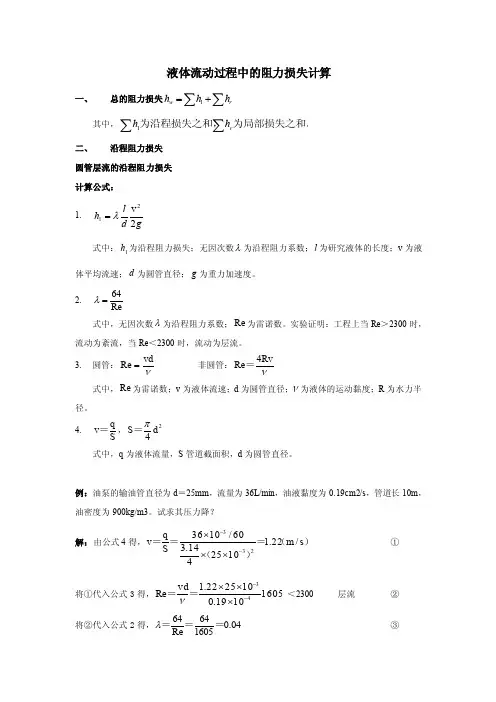

【液压】液体流动过程中的阻力损失计算
