常用贴片电阻
100k贴片电阻
100k贴片电阻
摘要：
1.贴片电阻的定义和作用
2.100k贴片电阻的特点
3.100k贴片电阻的应用领域
4.100k贴片电阻的选型与使用注意事项
正文：
贴片电阻是一种电子元器件，主要用于限流、调压、分压等电路中，对电流进行控制。
其体积小、安装方便，广泛应用于各类电子产品中。
100k贴片电阻，即电阻值为100kΩ的贴片电阻。
它具有以下特点：
（1）高精度：100k贴片电阻的精度可以达到±0.1%或更高，能满足高精度电路的要求。
（2）稳定性：100k贴片电阻具有优异的稳定性，受温度影响较小，能够在宽温度范围内保持良好的性能。
（3）低温度系数：100k贴片电阻的温度系数低，可以保证电阻值在温度变化时的稳定性。
（4）体积小：100k贴片电阻采用贴片封装，体积小巧，适合空间有限的电子产品。
（5）良好的焊接性能：100k贴片电阻的焊接性能优良，便于生产过程中的焊接操作。
100k贴片电阻广泛应用于通信、计算机、家电等电子产品的电路中，例
如：电源电路、模拟电路、数字电路等。
在选择和使用100k贴片电阻时，需要注意以下几点：
（1）根据实际电路需求选择合适的电阻值和封装规格。
（2）考虑电阻的精度、稳定性、温度系数等性能指标，确保满足电路设计要求。
（3）注意电阻的额定功率，确保其在实际电路中不会因过载而损坏。
（4）在焊接过程中，确保焊接温度适中，避免因过高温度导致电阻性能下降。
总之，100k贴片电阻作为一种常用的电子元器件，具有高精度、稳定性好、体积小等优点，广泛应用于各类电子产品中。
8.2欧姆贴片电阻
8.2欧姆贴片电阻8.2欧姆贴片电阻是一种常见的电子元件，常用于电路中电流的调控和保护。
它的误差范围为5%，即如果标称值为8.2欧姆，实际值范围应在7.79欧姆至8.61欧姆之间。
贴片电阻具有体积小、安装密度高、体积小、稳定性好、精度高、温度系数小等优点。
在电路设计中，8.2欧姆贴片电阻通常被用作分压器、反馈电阻、模拟电路中的电阻等。
在分压器中，8.2欧姆贴片电阻可以与高精度电阻串联，将输入电压分压，从而将高电压降低为低电压。
这种方法常用于信号源与测试仪器之间的连接，以保护测试仪器的安全。
在反馈电阻中，8.2欧姆贴片电阻可以将输出电压的变化反馈到输入端，从而控制放大器的增益或反馈系数。
这种电阻通常用于音频放大器中，以改善声音的质量和清晰度。
在模拟电路中，8.2欧姆贴片电阻可以作为负载电阻，将电流转换为电压，从而模拟电路中的信号。
这种电阻通常用于模拟电路中的信号处理和放大器中。
8.2欧姆贴片电阻是一种非常实用的电子元件，在电路设计中发挥着重要的作用。
8.2欧姆贴片电阻在电路设计中还有许多其他的应用。
例如，它可以作为限流电阻，保护电路中的敏感元件免受过电流的损坏。
它也可以作为消噪电阻，吸收电路中的噪声，提高电路的稳定性。
在电源电路中，8.2欧姆贴片电阻可以作为负载电阻，将电流转换为电压，从而控制电源的输出电压。
它也可以作为过电压保护电阻，当电压超过一定值时，电阻会烧断，从而保护电路的安全。
在音频电路中，8.2欧姆贴片电阻可以作为音频负载电阻，将音频信号转换为声音。
它也可以作为音频反馈电阻，将输出信号反馈到输入端，从而改善声音的质量和清晰度。
8.2欧姆贴片电阻在电路设计中具有广泛的应用，它的精度高、稳定性好、体积小等优点使得它在电路中发挥着重要的作用。
此外，8.2欧姆贴片电阻的稳定性非常好，可以长时间保持其阻值不变。
这使得它能够在各种环境条件下保持稳定的性能，从而保证了电路的稳定性和可靠性。
另外，8.2欧姆贴片电阻的温度系数也很小，这意味着它的阻值受温度变化的影响非常小。

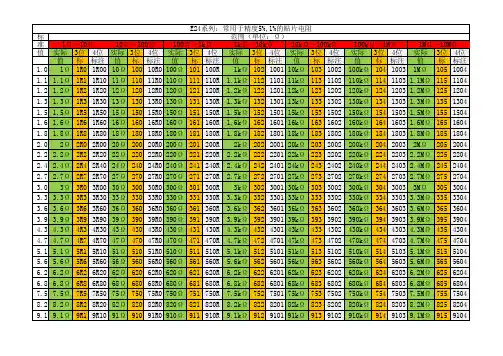

贴片电阻阻值表
1MΩ ～10MΩ 实际 3位 4位 值 标 标注 1MΩ 105 1004 1.1MΩ 115 1104 1.2MΩ 125 1204 1.3MΩ 135 1304 1.5MΩ 155 1504 1.6MΩ 165 1604 1.8MΩ 185 1804 2MΩ 205 2004 2.2MΩ 225 2204 2.4MΩ 245 2404 2.7MΩ 275 2704 3MΩ 305 3004 3.3MΩ 335 3304 3.6MΩ 365 3604 3.9MΩ 395 3904 4.3MΩ 435 4304 4.7MΩ 475 4704 5.1MΩ 515 5104 5.6MΩ 565 5604 6.2MΩ 625 6204 6.8MΩ 685 6804 7.5MΩ 755 7504 8.2MΩ 825 8204 9.1MΩ 915 9104
10Ω ～100Ω 实际 3位 4位 值 标 标注 10Ω 100 10R0 11Ω 110 11R0 12Ω 120 12R0 13Ω 130 13R0 15Ω 150 15R0 16Ω 160 16R0 18Ω 180 18R0 20Ω 200 20R0 22Ω 220 22R0 24Ω 240 24R0 27Ω 270 27R0 30Ω 300 30R0 33Ω 330 33R0 36Ω 360 36R0 39Ω 390 39R0 43Ω 430 43R0 47Ω 470 47R0 51Ω 510 51R0 56Ω 560 56R0 62Ω 620 62R0 68Ω 680 68R0 75Ω 750 75R0 82Ω 820 82R0 91Ω 910 91R0
标 准 值 1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1
贴片电阻数值对照表
常用贴片电阻阻值速对表说明：此刻的电子产品正在小而精的方向发展，好多大规模类电子产品都是使用贴片电阻，来减小产品的整体体积。
我们作为电子喜好者也是常常接触到高精尖的电子产品，有的时候也要自已 DIY一些小巧干练功能各异的小物品。
但是好多人对贴片电阻的表记数据不是很认识，电阻小切不好丈量，为解决部分人员对贴片电阻表记的不解，也为大家此后的方便速查，自己经过各种书本参照，特制作出该速查文档用于电子喜好者速查贴片电阻值。
希望大家喜爱，本 word文档只在《数码之家》论坛发布，转载请说明出处。
下边列出了常用的 5%和1%精度贴片电阻的标称值和换算值，仅供大家使用时参照。
Ω=Ωk=k Ω=1,000 ΩM=M Ω=1,000.000 Ω微型贴片电阻上的代码一般为 3位数或 4位数的， 3位数精度为 5%，4位数的精度为 1%，请大家依据精度要求精选适合的代码种类。
代码为 3位数精度 5%代码为 3位数精度 5%代码为 3位数精度 5%代码为 3位数精度 5%数字代码 =电阻阻值数字代码 =电阻阻值数字代码 =电阻阻值数字代码 =电阻阻值ΩΩΩΩΩΩΩΩ1R0=1ΩΩΩΩΩΩΩΩ100=10120=12ΩΩΩΩ150=15180=18220=22270=27ΩΩΩΩ330=33390=39470=47560=56680=68Ω820=82Ω101=100Ω121=120ΩΩΩΩΩ151=150181=180221=220271=270ΩΩΩΩ331=330391=390471=470561=560681=680821=820ΩΩ102=1KΩ103=10K123=12K153=15K183=18K223=22K273=27K333=33K393=39K473=47K563=56K683=68K823=82K104=100K124=120K154=150K184=180K224=220K274=270K334=330K394=390K474=470K564=560K684=680K824=820K105=1M106=10M代码为 4位数精度 1%代码为 4位数精度 1%代码为 4位数精度 1%代码为 4位数精度 1%数字代码 =电阻阻值数字代码 =电阻阻值数字代码 =电阻阻值数字代码 =电阻阻值ΩΩΩΩ0000=00ΩΩΩΩ1R00=1ΩΩΩΩΩΩΩΩ10R0=1011R0=1112R0=1213R0=13ΩΩΩΩ15R0=1516R0=1618R0=1820R0=20ΩΩΩΩ24R0=2427R0=2730R0=3033R0=3336R0=36Ω39R0=39Ω43R0=43Ω47R0=47Ω51R0=51Ω56R0=56Ω62R0=62Ω68RO=68Ω75R0=75Ω82R0=82Ω91R0=91Ω1000=100Ω1100=110Ω1200=120Ω1300=130Ω1500=150Ω1600=1601800=1802000=2002200=220 2400=2402700=2703000=3003300=330 3600=3603900=3904300=4304700=470 5100=5105600=5606200=6206800=680 7500=7508200=8209100=9101001=1K1002=10K1102=11K 1202=12K1302=13K1502=15K1602=16K 1802=18K2001=20K2202=22K2402=24K 3002=30K3302=33K3603=36K3902=39K 4302=43K4702=47K5102=51K5602=56K 6202=62K6802=68K7502=75K8202=82K 9102=91K1003=100K1103=110K1203=120K 1303=130K1503=150K1603=160K1803=180K 2003=200K2203=220K2402=240K2703=270K 3003=300K3303=330K3603=360K3903=390K 4303=430K4703=470K5103=510K5603=560K 6303=630K6803=680K7503=750K8203=820K 9103=910K1004=1M2004=4M3004=3M1005=10M。
贴片电阻阻值表
常用贴片电阻阻值速查表

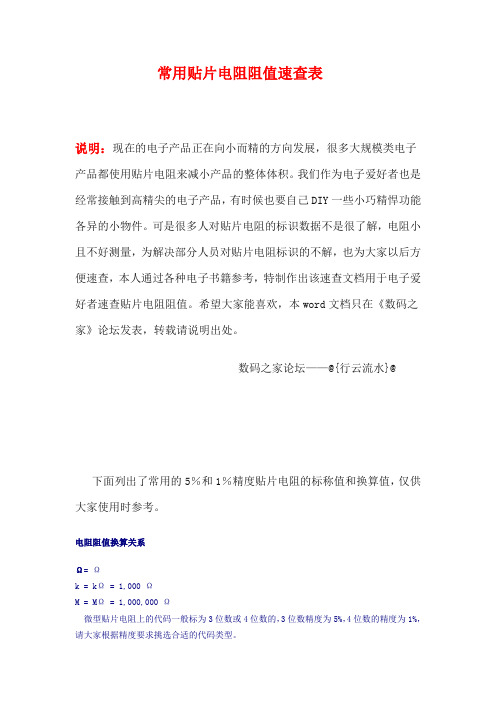

说明：现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。
我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY一些小巧精悍功能各异的小物件。
可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。
希望大家能喜欢，本word文档只在《数码之家》论坛发表，转载请说明出处。
数码之家论坛——@{行云流水}@
下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。
电阻阻值换算关系
Ω= Ω
k = kΩ = 1,000 Ω
M = MΩ = 1,000,000 Ω
微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。
贴片电阻_贴片电阻阻值表_贴片电阻规格表
贴片电阻Fixed Chip Resistors,ChipR简述 (2)贴片电阻基本结构 (2)贴片电阻分类 (4)贴片电阻规格、封装、尺寸 (4)贴片电阻额定功率及工作电压 (5)贴片电阻标识 (6)常规3位数标注法：XXY (7)常规4位数标注法：XXY (7)3位数乘数代码(Multiplier Code)标注法：XXY (7)贴片电阻生产厂家、规格书 (11)贴片电阻命名方法 (11)贴片电阻的参考价格 (12)简述我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。
特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。
按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。
厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。
我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。
薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。
封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。
其常规系列的精度为5%，1%。
阻值范围从0.1欧姆到20M欧姆。
标准阻值有E24，E96系列。
功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
特性：•体积小，重量轻•适合波峰焊和回流焊•机械强度高，高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。
电磁炉常用贴片热敏电阻规格
电磁炉常用贴片热敏电阻规格一、热敏电阻的种类：1、NTC热敏电阻：NTC（Negative Temperature Coefficient，温度负变量）热敏电阻是指在温度升高的情况下其电阻值降低的一种电阻元件，它一般采用碳陶瓷材料制成，因此又被称为碳陶瓷热敏电阻。
2、PTC热敏电阻：PTC（Positive Temperature Coefficient，温度正变量）热敏电阻是指在温度升高的情况下其电阻值会增加，一般用聚变物质制成，被称为聚变物质热敏电阻。
二、电磁炉常用的贴片热敏电阻规格：1、电阻值：NTC热敏电阻一般在1KΩ～50KΩ范围，PTC热敏电阻一般在1KΩ～2KΩ范围。
2、功耗：NTC热敏电阻一般在0.05W～1W，PTC热敏电阻一般在0.25W～2W。
3、零件尺寸：一般在Φ3.2mm×Φ6.8mm～Φ6.5mm×Φ12mm范围，可根据实际使用需要选择合适的尺寸。
4、耐温范围：一般在-30℃～180℃范围内。
5、工作电压：在一般情况下，它可以承受相当高的电压，有的可达250V，也有的可达320V。
三、安装注意事项：1、热敏电阻需紧贴及立等状靠近电磁炉内壁，将热敏电阻及背板用线钉安装牢固，并防止电磁炉的振动影响热敏电阻的使用。
2、热敏电阻电路前，应将热敏电阻安在一个良好的散热环境里，安装时尽量把热敏电阻暴露表面减少，施加散热材料避免集热现象。
3、热敏电阻安装完才能进行电路检查，一定保证热敏电阻电路正常工作时不会出现热敏电阻损坏。
4、安装时要注意不要使安装时的固定座伤害热敏电阻元件，防止应力超过热敏电阻元件承受范围而热敏电阻元件损坏。
5、安装时要做好防静电和过载保护措施，避免热敏电阻内部电子器件出现损坏。
贴片电阻常见封装有9种,用两种尺寸代码来表示
1.0mrn＞：0.5mm 尺寸贴片电咀缪1 005(0402)贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L (Length)：长度；W (Width)：宽度；inch：英寸b、1inch=25.4mm(b)、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
(c)、以上所讲的主要是针对电子产品中用量最大的电阻(排阻)和电容(排容)，其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
(d)、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
二、常用元件封装1)电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：ABCD四类型的封装形式则为其具体尺寸，标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5 (公制表示法)1206具体尺寸：3.0 X 1.5 0X 0.5 (公制表示法)2)电阻的命名方法1、5%精度的命名：RS - 05 K 102 JT2、1 % 精度的命名：RS - 05 K 1002 FTR 一表示电阻S 一表示功率0402 是1/16W、0603 是1/10W、0805 是1/8W、1206 是1/4W、1210 是1/3W、1812 是1/2W、2010 是3/4W、2512 是1W。
贴片电阻分类
贴片电阻分类
贴片电阻是一种相当普遍的电子元件，它可以在各种电子电路中发挥重要作用。
它有多种不同的类别，包括碳膜电阻、玻璃纤维电阻、薄膜电阻和压敏电阻等等。
1、碳膜电阻
碳膜电阻是一种最常见的电阻，它的工作原理是将活性碳和热塑性树脂混合，然后将其压成一个薄膜，并将其固定在导体上，使其成为一个完整的电阻元件。
碳膜电阻的优势在于其制造成本低，耐用性强，但是它的缺点在于它的电阻值不够精准。
2、玻璃纤维电阻
玻璃纤维电阻是一种新型的电阻，它是将玻璃纤维和陶瓷混合，然后将其压成一个薄膜，并将其固定在导体上，使其成为一个完整的电阻元件。
玻璃纤维电阻的优势在于其电阻值准确性很高，而且它能够承受较高的温度。
但是，它的缺点在于制造成本较高，耐用性也不是很好。
3、薄膜电阻
薄膜电阻是一种新型的电阻，它是将金属片和陶瓷混合，然后将其压成一个薄膜，并将其固定在导体上，使其成为一个完整的电阻元件。
薄膜电阻的优势在于其电阻值
准确性很高，耐用性也很好，但是它的缺点在于制造成本较高。
4、压敏电阻
压敏电阻是一种新型的电阻，它的工作原理是使用一块半导体材料，并将其压成一个薄膜，并将其固定在导体上，使其成为一个完整的电阻元件。
压敏电阻的优势在于它能够随着压力的变化而改变电阻值，这使得它能够用于动态控制电子电路。
但是，它的缺点在于制造成本较高，耐用性也不是很好。
总之，贴片电阻有多种不同类别，包括碳膜电阻、玻璃纤维电阻、薄膜电阻和压敏电阻等等。
每种类别都有自己的特点和优势，在电子电路中都能发挥重要作用，帮助设计者解决问题。
贴片电阻数值对照表
122=1.2KΩ
152=1.5KΩ
182=1.8K
222=2.2K
272=2.7K
332=3.3K
392=3.9K
472=4.7K
562=5.6K
682=6.8K
822=8.2K
103=10K
123=12K
153=15K
183=18K
223=22K
273=27K
333=33K
393=39K
473=47K
常用贴片电阻阻值速对表
说明：现在的电子产品正在小而精的方向发展，很多大规模类电子产品都是使用贴片电 阻，来减小产品的整体体积。我们作为电子爱好者也是经常接触到高精尖的电子产品，有的时 候也要自已DIY一些小巧精悍功能各异的小物件。可是很多人对贴片电阻的标识数据不是很了 解，电阻小切不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后的方便速查， 本人通过各类书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻值。希望大家喜 欢，本word文档只在《数码之家》论坛发表，转载请说明出处。
275=2.7M
335=3.3M
395=3.9M
475=4.7M
565=5.6M
685=6.8M
825=8.2M
106=10M
代码为4位数精度1% 代码为4位数精度1% 代码为4位数精度1% 代码为4位数精度1% 数字代码=电阻阻值 数字代码=电阻阻值 数字代码=电阻阻值 数字代码=电阻阻值
0000=00Ω
下面列出了常用的5%和1%精度贴片电阻的标称值和换算值，仅供大家使用时参考。
Ω=Ω
k=kΩ=1,000Ω
M=MΩ=1,000.000Ω
微型贴片电阻上的代码一般为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大 家根据精度要求挑选合适的代码类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用贴片电阻、电容、电感封装
元器件 2010-08-30 11:02:11 阅读63 评论0 字号：大中小 订阅
现在常用的的电阻、电容、电感、二极管都有贴片封装。贴片封装用四位数字标
识，表明了器件的长度和宽度。贴片电阻有百分五和百分一两种精度，购买时不
特别说明的话就是指百分五。一般说的贴片电容是片式多层陶瓷电容（MLCC），
也称独石电容。附表是贴片电阻的参数。
英制 (mil) 公制 (mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b
(mm)
常规 功率W 提升 功率 W 最大工
作
电
压
V
0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 1/20 25
0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 1/16 50
0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 1/16 1/10 50
0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1/10 1/8 150
1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1/8 1/4 200
1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1/4 1/3 200
1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1/2 200
2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 1/2 3/4 200
2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20 1 200
2）贴片电阻的封装、功率与电压关系如下表：
英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)
0201 0603 1/20W 25
0402 1005 1/16W 50
0603 1608 1/10W 50
0805 2012 1/8W 150
1206 3216 1/4W 200
1210 3225 1/3W 200
1812 4832 1/2W 200
2010 5025 3/4W 200
2512 6432 1W 200
3）贴片电阻的精度与阻值
贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，
J －表示精度为5％、
F－表示精度为1％。
T －表示编带包装
阻值范围从0R-100M
4）贴片电阻的特性
·体积小，重量轻；
·适应再流焊与波峰焊；
·电性能稳定，可靠性高；
·装配成本低，并与自动装贴设备匹配；
·机械强度高、高频特性优越。
AXIAL - 两脚直插
AXIAL就是普通直插电阻的封装，也用于电感之类的器件。后面的数字是指两个
焊盘的间距。
AXIAL-0.3 小功率直插电阻(1/4W)；普通二极管（1N4148）；色环电感（10uH）
AXIAL-0.4 1A的二极管，用于整流（1N4007）；1A肖特基二极管，用于开关
电源（1N5819）；瞬态保护二极管
AXIAL-0.8 大功率直插电阻(1W和2W)
二．电容：
1）贴片电容可分为无极性和有极性两种，容值范围从0.22pF-100uF
无极性电容下述两类封装最为常见，即0805、0603；
英制尺寸 公制尺寸 长度 宽度 厚度
0402 1005 1.00±0.05 0.50±0.05 0.50±0.05
0603 1608 1.60±0.10 0.80±0.10 0.80±0.10
0805 2012 2.00±0.20 1.25±0.20 0.70±0.20
1206 3216 3.20±0.30 1.60±0.20 0.70±0.20
1210 3225 3.20±0.30 2.50±0.30 1.25±0.30
1808 4520 4.50±0.40 2.00±0.20 ≤2.00
1812 4532 4.50±0.40 3.20±0.30 ≤2.50
2225 5763 5.70±0.50 6.30±0.50 ≤2.50
3035 7690 7.60±0.50 9.00±0.05 ≤3.00
一般容值越小，耐压值可做到越大，常见耐压有6.3V、10V、16V、25V、
50V、100V、200V、500V、1000V、2000V、3000V、 4000V
有极性电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、
D四个系列，具体如下：
类型 封装形式 耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
2）常用电容的标识精度级别
B+_0.1%
C+_0.25%
D+_0.5%
F+_1%
G+_2%
J+_%
K+_10%
M+_20%
N+_30%
3）各种贴片电容的特性
帖片电容的材料常规分为三种，NPO,X7R,，X5R，Y5V，钽电容
NPO 此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，
适用于低损耗，稳定性要求要的高频电路。容量精度在5％左右，但选用这种材
质只能做容量较小的，常规100PF 以下，100PF至 1000PF 也能生产但价格
较高 。
X7R 此种材质比NPO 稳定性差，但容量做的比NPO 的材料要高，耐压
高，容量精度在10％左右，电容量一般在100pF～2.2F之间。
Y5V 此类介质的电容，其稳定性较差，容量偏差在20％左右，对温度电压
较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的
电路中。电容量范围较大，一般为1000pF～100F。
X5R容量小，体积小，适用于计算机、电源和汽车电路中退耦、输出滤波
等应用。
钽电容 体积小、容量大、漏电流低、使用寿命长、综合性能优异，是最优
秀的电容器，不仅在常规条件下比陶瓷、铝、薄膜等其它电容器体积小、容量高、
功能稳定，而且能在许多为其它电容器所不能胜任的严峻条件下正常工作。广泛
用于高频滤波像HI-FI系统，。
三．电感
常见封装：0402、0603、0805、1206
封装 精度 Q值 频率（HZ） 允许电流(A)
0402 ±0.1nH 3 100 455
0405 ±0.2nH 5 25.2 350，315
0603 ±0.3nH 10 25 280，210
1005 ±3% 20 10 200
1608 ±5% 25 7.96 150
四．磁珠：磁阻大，专用于滤波。
1）贴片磁珠封装 允许电流(mA) 精度
0402,0603 3500
1005,1210 1500 ±5?
1608,2012 500 ±10?
201209 260 ±25%
321825 210
2）磁珠的阻值一般在10 ? -2000 ?频率在100HZ左右。
按作用可以分为整流二极管肖特基二极管稳压二极管
五．贴片二极管的标准封装：
封装名字 对应尺寸(英制单位)
SMA <---------------->2010
SMB <---------------->2114
SMC <---------------->3220
SOD123 <---------------->1206
SOD323 <---------------->0805
SOD523 <---------------->0603
