单相电容运转异步电动机接线方法
单相电容运转异步电机
单相电容运转异步电机
单相电容运转异步电机：
单相电容运转异步电动机简称电容电动机。
这类电机在运行时，副绕组也连于电网上同时工作，且经适当设计可使电机对既定负载呈圆形旋转磁场运行。
单相双电容电动机称为单相双值电容异步电动机，属于电容分相原理电动机。
1、结构原理：
电容分相电动机的转子绕组是浇筑成型的鼠笼式，定子上饶有2组空间位置上相差90°的启动绕组B和工作绕组A，从而获得电角度ω为90°的两相交变电流，保证旋转磁场的形成条件。
（如图一所示）2、工作原理：
电容式单相电动机通过电容移相作用，将单相交流电分离出另一相相位差90度的交流电，获得两相交变电流并分别送入2个绕组。
工作原理流程如下：
定子绕组通入电角度相差90°的两相电流→定子上形成旋转磁场→转子切割磁力线产生感应电流→感应电流产生旋转磁场→转子磁场与定子磁场相互作用→转子转动。
扩展资料
在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。
此种电动机定子做成凸极式的，有两极和四极两种。
每个磁极在1/3-1/4全极面处开有小槽，把磁极分成两个部分，在小的部分上套装上一个短路铜环，好象把这部分磁极罩起来一样，所以叫罩极式电动机。
单相绕组套装在整个磁极上，每个极的线圈是串联的，连接时必须使其产生的极性依次按N、S、N、S排列。
当定子绕组通电后，在磁极中产生主磁通，根据楞次定律，其中穿过短路铜环的主磁通在铜环内产生一个在相位上滞后90度的感应电流，此电流产生的磁通在相位上也滞后于主磁通，它的作用与电容式电动机的起动绕组相当。
从而产生旋转磁场使电动机转动起来。
【电气工控自动化】牛人总结的41例超实用接线方法
牛人总结的41例超实用接线方法1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
单相电容式电机
单相电容式电机单相电容式电机电容分相式单相电机正反转电路图加一个起动电容，使主绕组和副绕组中的电流在空间上相差90度，从而产生一个（单相）旋转磁场。
在这个旋转磁场的作用下，电机转子就可以自动启动，起动后，待转速升到一定时，借助一个安装在转子上的离心开关或其他自动控制装置将启动绕组断开，正常工作时只有主绕组工作。
因此，起动绕组可以做成短时工作方式。
但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电机的转向，可由改变电容器串接的位置来实现。
单相异步电容式电动机第一类是无离心开关，单电容移相式的，比如电风扇那些，通常都是小电动机上用的。
由于这种设计，启动钮矩不大，所以不适合高载荷设备，特别是比如空气压缩机这些的启动需要很大钮矩的，这种无法胜任。
有离心开关，单电容移相启动式的，比如一些风机等设备，但目前由于各种原因，这种电动机似乎越来越少。
但在一些特殊地方，的确他还存在；这种启动性能比前者大，但是他只适合启动后稳定运行的，因为他的辅助绕组是作为启动使用，启动后就完全依靠主绕组的旋转磁场，已经没有所谓的换相了，因为电容器以及辅绕组在电动机转速到达一个速度后，通过离心开关以及分离，他们已经不工作，这种电动机致命的缺点就是，一旦带一些高载荷设备，比如空气压缩机，经常会转转就慢下来，然后又再次通过辅绕组启动，所以实在不适合很多地方，通常只有用在风机等地方才有一些用，但已经被第三类所说的那种电动机取代。
第三类有离心开关，双电容双值移相式的，目前在很多地方最常见，比如空气压缩机，切割机，台式电钻等地方。
原理就是：他既有主绕组，也有辅绕组，也有离心开关，辅绕组和主绕组一同工作，和第一类所说的那种差不多，但这样启动性能下降了怎么办？他们就通过使用离心开关来解决（注：离心开关是一种双掷开关，其作用是(1)单相电机：用于启动绕组的通断（启动绕组为短时工作制），当转速到达某一值时，离心开关断开；(2)三相电机需要反接制动时，常用离心开关，当反接时转速降到很低时，离心开关断开，反接运转结束。
单相异步电动机的基本结构和工作原理
由此可得出结论：
（1）在脉动磁场作用下的单相异步电动机没有启动能力，即启 动转矩为零；
（2）单相异步电动机一旦启动，它能自行加速到稳定运行状态， 其旋转方向不固定，完全取决于启动时的旋转方向。
因此，要解决单相异步电动机的应用问题，首先必须解决它的 启动转矩问题。
二、单相异步电动机的启动方法 单相异步电动机在启动时若能产生一个旋转磁场，就可以建立
3）将励磁电路转换开关QB投合到2的位置，励磁绕组与直流 电源接通，转子上形成固定磁极，并很快被旋转磁场拖入同步；
4）用变阻器调节励磁电流，使同步电动机的功率因数调节到 要求数值。
四、同步电动机的特点 1. 由于同步电动机的是双重励磁和异步启动，故它的结构复杂；
2. 由于需要直流电源、启动以及控制设备，故它的一次性投入 要比异步电动机高得多；
5．7 单相异步电动机的基本结构和工作原理 特点： 1. 为小容量的电动机，从几瓦到几百瓦；
.. 2. 由单相交流电源供电的旋转电机；
3. 具有结构简单、成本低廉、运行可靠等一系列优点。
所以单相异步电动机被广泛用于电风扇、洗衣机、电唱机、吸 尘器、医疗器械及自动控制装置中。
一、 单相异步电动机的磁场 单相异步电动机的定子绕组为单相，转子一般为鼠笼式 。 当接入单相交流电源时，它在定、转子气隙中产生一个如图所
值得指出，欲使电动机反 转，不能像三相异步电动机那 样掉换两根电源线来实现，必 须以掉换电容器C的串联位置 来实现，如图所示，即改变QB 的接通位置，就可改变旋转磁 场的方向，从而实现电动机的 反转。洗衣机中的电动机，就 是靠定时器中的自动转换开关 来实现这种切换的。
4．8 同步电动机的基本结构和工作原理 一、同步电动机的基本结构

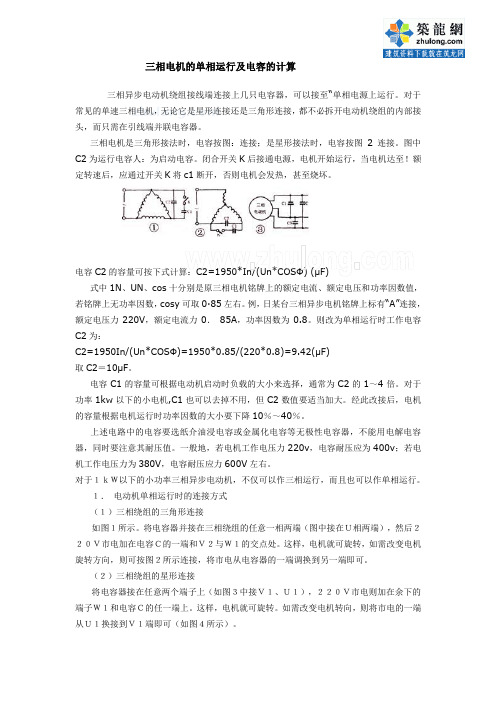

三相电机的单相运行及电容的计算_secret
三相电机的单相运行及电容的计算三相异步电动机绕组接线端连接上几只电容器，可以接至“单相电源上运行。
对于常见的单速三相电机，无论它是星形连接还是三角形连接，都不必拆开电动机绕组的内部接头，而只需在引线端并联电容器。
三相电机是三角形接法时，电容按图：连接；是星形接法时，电容按图2连接。
图中C2为运行电容人：为启动电容。
闭合开关K后接通电源，电机开始运行，当电机达至！额定转速后，应通过开关K将c1断开，否则电机会发热，甚至烧坏。
电容C2的容量可按下式计算：C2=1950*In/(Un*COSФ) (μF)式中1N、UN、cos十分别是原三相电机铭牌上的额定电流、额定电压和功率因数值，若铭牌上无功率因数，cosy可取0·85左右。
例，日某台三相异步电机铭牌上标有“A”连接，额定电压力220V，额定电流力0．85A，功率因数为0.8。
则改为单相运行时工作电容C2为：C2=1950In/(Un*COSФ)=1950*0.85/(220*0.8)=9.42(μF)取C2＝10μF。
电容C1的容量可根据电动机启动时负载的大小来选择，通常为C2的1～4倍。
对于功率1kw以下的小电机,C1也可以去掉不用，但C2数值要适当加大。
经此改接后，电机的容量根据电机运行时功率因数的大小要下降10％～40％。
上述电路中的电容要选纸介油浸电容或金属化电容等无极性电容器，不能用电解电容器，同时要注意其耐压值。
一般地，若电机工作电压力220v，电容耐压应为400v；若电机工作电压力为380V，电容耐压应力600V左右。
对于１ｋＷ以下的小功率三相异步电动机，不仅可以作三相运行，而且也可以作单相运行。
１．电动机单相运行时的连接方式（１）三相绕组的三角形连接如图１所示。
将电容器并接在三相绕组的任意一相两端（图中接在Ｕ相两端），然后２２０Ｖ市电加在电容Ｃ的一端和Ｖ２与Ｗ１的交点处。
这样，电机就可旋转，如需改变电机旋转方向，则可按图２所示连接，将市电从电容器的一端调换到另一端即可。
单相电机启动及接线原理解析
单相电机概念及应用：单相电机，是指由220V交流单相电源供电而运转的异步电动机。
在生产方面应用的有微型水泵、磨浆机、脱粒机，粉碎机、木工机械、医疗器械等，在生活方面，有电风扇、吹风机、排气扇、洗衣机、电冰箱等，种类较多，但功率较小。
单相电机启动原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。
这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。
因此，需要加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的启动电容，使得与主绕组的电流在相位上相差90度，即所谓的分相原理。
这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自行启动旋转起来。
它有两个绕组，一般主绕组（运行绕组）线径较大一点，还有一个启动绕组（副绕组），启动绕组串联一个电容器，是它的电压迟后电流90度，这样两组绕组得到不同的磁场，形成了旋转磁场，电动机就转起来了。
电容在电路中产生的作用就是储存电势和电机中的电势形成电势差，然后产生磁力带动电机转动。
单相电机起动方式：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图2 电容起动型接线电路第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
电容运行式单相异步电动机正反转控制方法的探讨
图９ 两绕组不相同时正反转控制接线路 图
３ 两绕组不相 同时正反转控制
当电容运行式单相异步 电动机 的主绕组和启
动 绕 组不 相 同时 ，不 能 采 用交 换 主 绕组 和 启 动绕
控制过程为 ：合 上 Ｑ ｓ ，当 Ｑ ｓ ： 合于左侧时 ， 启动绕组 的首端接相线 （ Ｌ ） ，尾端经启动 电容接 中线 （ Ｎ ） ，电动机正转 ；当 Ｑ Ｓ 合于右侧 时 ，启 动绕组的首端接 中线 （ Ｎ ） ，尾端经启动电容接相 线 （ Ｌ ） ，电动机反转 １ 。
向 ，电动 机 顺 时针 方 向旋转 ，设 此 时 电动 机 旋转
的正反转控制分为两种情况 ：一是两绕组相 同时
正反转控制 ， 二是两绕组不相同时正反转控制ｕ 】 。
方向为反转方 向。
Ｌ
，、一
Ｎ
Ｌ
Ｎ
Ｎ
４
２
４
图４ 中线接端子 ２
图５ 中线按端子 ４
参考文献 ： ［ １ ］杜 责明 ，张森林． 电机与 电气控 制 ［ Ｍ］． 武汉 ：华 中 科技 大学 出版社 ，２ ０ １ ０ ．
假设通过交换启动绕组的首 、尾端来实现单
相 异 步 电动机 的正 反转 控 制 。当启 动 绕组 的首 端 （ ３ 号 端 ）交 流 电源 的 相 线 （ Ｌ ） ，尾 端 （ ４号 端 ）
而使单相异步 电动机能 自 行启动旋转运行。
Ｉ Ｉ Ｖ ｉ ｕ
在一起 ，接交流电源的相 线 （ Ｌ ） ，２ 、４ 端子之间接
启 动 电容 ，这 两 种 接 线法 实 质一 样 。 如 果 交 流 电 源 的 中线
Ｄ
．
。 ／
单相双值电容异步电动机的原理
单相双值电容异步电动机的结构原理、工作原理、接线图
石如东2015年7月3日
单相双电容电动机称为单相双值电容异步电动机，属于电容分相原理单相电动机。
1、结构原理：
电容分相电动机的转子绕组是浇筑成型的鼠笼式，定子上饶有2组空间上相差90°的启动绕组B和工作绕组A，从而获得电角度ω为90°的两相交变电流，保证旋转磁场的形成条件。
（如图一所示）
2、工作原理：
电容分相电动机通过电容移相作用，将单相交流电分离出另一相相位差90度的交流电，获得两相交变电流并分别送入2个绕组。
工作原理流程如下：定子绕组通入电角度相差90°的两相电流→定子上形成旋转磁场→转子切割磁力线产生感应电流→感应电流产生旋转磁场→转子磁场与定子磁场相互作用→转子转动。
旋转磁场形成原理见图二
3、接线接线原理图：
图三为不分主副绕组的电动机接线图，图四为分主副绕组的电动机接线图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相电容运转异步电动机接线方法
1. 电源接线：将相序线上的U1、V1、W1引到断路器的三个端子，该端子与三相异步
电动机的U、V、W相应接触点相连（或建立连接闸，接线时注意到标签须裸露在外）。
2. 联络线接线：用p*q双绞线，将电源中总断路器靠近相序线L2上端子连接，未安
装绝缘套管时U1、V1、W1线作P*q双绞线，将L2与R1、R2短路接线，安装了绝缘套管
后L2端连接电源，将绝缘套管内的P*q双绞线连接R1、R2的两个端子，在P*q双绞线的
一端连接变压器的总断路器靠近相序线L2上面的K1、K2处。
3. 接线电阻装置：在U、V、W的三个接触点上安装接线电阻装置，将接线电阻的R1、R2引出到电源，L2与R1、R2短路接线；或通过新变压器和绝缘套管，将电阻的R1、R2
分别连接到K1、K2上，K1、K2连接到三相电源（未安装。
5. 安装负载：将负载的三相电源的U、V、W线接入电源的U1、V1、W1线，如果有电
流表的情况，电流表也要接入电源的U1、V1、W1线，把电流表的A、B表面接在负载的U、V、W方向电流。
6. 校验接线：首先进行校验：接线电阻是否装接正确；开关启动继电器是否在线；
接线时否有把相接反的情况出现；负载头是否安装正确；接线电缆是否有被拉伸；负载放
电线是否有把相反的表面接在一起等问题。
根据经验，在完成上述接线之前，务必用万用表对接线电阻、继电器和负载进行必要
的测试。
7. 回路保护：在完成电动机接线之后，还需要安装回路保护设备，除了提供电动机
正常工作和操作安全，也可以将电动机保护免受机械或电气故障的影响。
电动机的回路保
护有：断路器、漏电开关、电气限流开关、接触器、低压断路器等。
以上就是单相电容运转异步电动机的接线方法，一般只需在现场携带好电源设备，按
照先安装负载，接线电阻装置，接线继电器，安装回路保护设备及时校验，便可把电动机
接线回路完整施工完成。
此外，在安装接线时，需采用防火材料，严禁使用有化学性能气
体和可燃物的铅、锡、塑料等电缆及其他材料；同时，要求接线时，操作温度不高于60℃，装接时应注意操作规程的相关要求，调试接线后，要定期检查它们的工作状态，防止电动
机出现故障或事故。
