FM调制解调电路的设计
AM FM PM 调制与解调

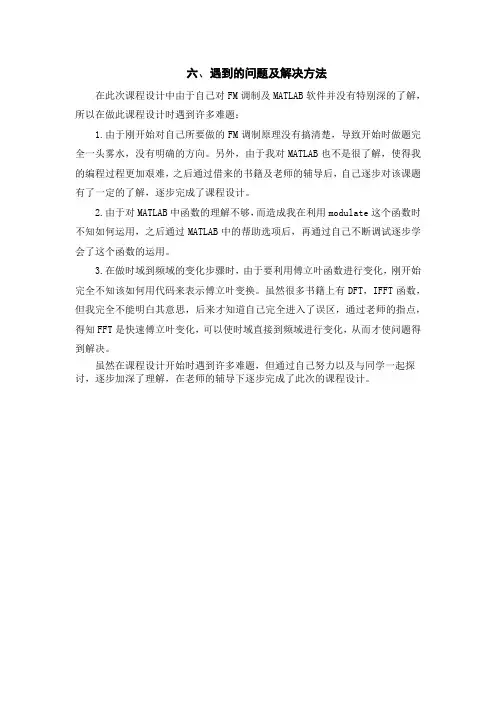

六、遇到的问题及解决方法
在此次课程设计中由于自己对FM调制及MATLAB软件并没有特别深的了解，所以在做此课程设计时遇到许多难题：
1.由于刚开始对自己所要做的FM调制原理没有搞清楚，导致开始时做题完全一头雾水，没有明确的方向。
另外，由于我对MATLAB也不是很了解，使得我的编程过程更加艰难，之后通过借来的书籍及老师的辅导后，自己逐步对该课题有了一定的了解，逐步完成了课程设计。
2.由于对MATLAB中函数的理解不够，而造成我在利用modulate这个函数时不知如何运用，之后通过MATLAB中的帮助选项后，再通过自己不断调试逐步学会了这个函数的运用。
3.在做时域到频域的变化步骤时，由于要利用傅立叶函数进行变化，刚开始完全不知该如何用代码来表示傅立叶变换。
虽然很多书籍上有DFT，IFFT函数，但我完全不能明白其意思，后来才知道自己完全进入了误区，通过老师的指点，得知FFT是快速傅立叶变化，可以使时域直接到频域进行变化，从而才使问题得到解决。
虽然在课程设计开始时遇到许多难题，但通过自己努力以及与同学一起探讨，逐步加深了理解，在老师的辅导下逐步完成了此次的课程设计。
FM无线发射与接收电路的设计,无线音箱设计
FM无线发射与接收电路的设计,无线音箱设计毕业设计题目:…FM无线发射与接收电路的设计…学院：信息与电子工程学院专业：应用电子技术填写日期：二零一二年十二月二十五日摘要摘要在现代通信中，简易无线设备是一种近距离的、简单的无线传输通信工具，目前广泛应用于生产、广播电视、野外工程领域的小范围移动通信工程中。
本次毕业设计以BH1417F集成发射芯片、SP7021F 收音机集成芯片、TDA2822M功放芯片为基础，构造了一款立体声FM 无线发射与接收电路的设计的传输系统。
BH1417F是ROHM公司推出的新型FM无线发射芯片，是锁相环调频立体声发射专用集成电路，电路主要分为前级放大电路，高频振荡，高频功率放大三个部分，仅仅需要很少的外围元器件就能够扶僻优异的体声调频信号。
SP7021F内包含有高放、混频、本振、二级有源中频滤波器、中频限幅放大器、鉴频器、低频器、低频放大器、静噪电路以及相关静噪系统等。
低频功放部分用TDA2822M功放芯片。
该无线传输系统，相距可达到5米，通过扬声器播放的声音清晰，厚重，无明显失真。
关键词：无线传输BH1417F SP7021F TDA2822IAbstractAbstractIn modern communications , simple wireless device is one kind of short distance wireless transmission communication tools , simple , widely used in production , radio and television , field engineering in small scope mobile communication project . The graduation design with BH1417F integrated chip launch , SP7021F radio chip , TDA2822M power amplifier chip as the foundation , constructs a stereo radio sound transmission system .BH1417F is ROHM launched the new FM wireless emitting chip , is phase-locked loop FM stereo transmitter integrated circuit , main circuit is divided into a front stage amplifier circuit , high frequency oscillation , frequency power amplifier three parts , only needs few peripheral components can help out-of-the-way excellent sound FM signal .SP7021F contains high discharge , mixing , lo , two stage active filter , if limiter amplifier , discriminator , low frequency , low frequency amplifier , a squelch circuit and associated squelch system . Low frequency power amplifier with TDA2822M power amplifier chip .The wireless transmission system , distance can reach 5 meters , played through a loudspeaker voice clear , thick , no obvious distortion .Keywords: Wireless transmission BH1417F SP7021F TDA2822 II目录目录第1章引言............................................................................................................... (1)第2章设计要求与任务 (2)第3章FM无线发射与接收电路的设计的工作原理 (3)3.1 FM无线发射与接收电路的设计系统方案 (3)3.2 无线调频发射机的设计 (4)3.2.1 无线调频发射机组成框图 (4)3.2.2 BH1417F工作原理 (4)3.3 无线调频收音机的设计 (7)3.3.1 无线调频收音机组成框图 (8)3.3.2 SP7021F工作原理 (8)3.3.3 低频功放电路 (10)第4章硬件的制作和调试及心得体会 (12)4.1 硬件的制作............................................................................................................... .. 124.2 电路的调试............................................................................................................... .. 154.3 心得体会............................................................................................................... (16)结论............................................................................................................... .. (18)参考文献............................................................................................................... (19)附录............................................................................................................... ................................ 20 III引言第1章引言无线通信（Wireless communication）是利用电磁波信号可以在自由空间中传播的特性进行信息交换的一种通信方式。
调频解调电路工作原理
调频解调电路工作原理
调频解调电路工作原理：
调频解调电路是一种用于将调频信号还原为原来的频率信号的电路。
其工作原理基于调频信号的特点，即频率会随着信号中的信息内容而变化。
调频信号可以表示为：fm(t) = Ac * cos(2π * (fc + kf * m(t)) * t)，其中fm(t)为调频信号，Ac为载波幅度，fc为载波频率，kf为
调制系数，m(t)为调制信号。
调频解调电路主要包括两个部分：解调器和滤波器。
解调器的作用是提取调频信号中的调制信号，一般采用频率鉴频器或相干解调器来完成。
频率鉴频器通过与载波频率同步，将调频信号的频率变化转换为振幅变化，然后通过一个包络检波器来提取调制信号。
相干解调器则通过与载波信号相干检波的方式，将调频信号还原为基带信号。
滤波器的作用是去除解调过程中产生的干扰，保留所需的调制信号。
解调过程中可能会引入一些高频噪声或者其他信号，需要使用滤波器将它们滤除，只保留所需的调制信号。
通过解调器和滤波器的协同工作，调频解调电路可以将调频信号还原为原来的频率信号，从而实现对调频信号的解调。
FM调制解调原理
()cos[()]t
m c S t A t kfm d ωττ-∞
=+
⎰
其中，kf 为调频灵敏度，m(t
其中鉴频器包括微分电路和包络检波。
当然也可以采用MA TLAB 里自带的在经过包络检波后对幅值做出了一定的修正。
下列图绿色的是小信噪比条件下的解调波形，可以发现信噪比对解调的影响。
，微分采用diff。
因为经过调试发现，采用根据定义编写的程序由于循环运行需要很多时间。
另外，在经过微分器后，包络检波和低
通这段和幅度调制的非相干解调一样，所以也可以在经过微分后调用AM包络检波的程序。
下面，还有在fc处多了一个冲激。
参考文献：
[2] Santosh, the LNM IIT Jaipur (India
[3]陈丽丹。
FM调制解调系统设计与仿真。
fm调制原理
fm调制原理以FM调制原理为标题，我们将介绍FM调制的基本原理和实现过程。
FM调制是一种常用的调制方式，用于在无线通信中传输音频信号。
它通过改变载波频率的变化来表示音频信号的变化。
下面我们将从调制原理、调制过程和解调过程三个方面详细介绍FM调制的基本知识。
一、调制原理FM调制的基本原理是将音频信号的幅度变化转换为载波频率的变化。
具体来说，FM调制使用一个固定频率的载波信号，当音频信号的幅度增大时，载波频率也随之增大；当音频信号的幅度减小时，载波频率也随之减小。
这样，通过改变载波频率的变化，我们可以将音频信号传输到接收端。
二、调制过程FM调制的过程可以分为三个主要步骤：预加重、频率偏移和频率调制。
1. 预加重：预加重是为了提高高频信号的传输质量。
由于高频信号在传输过程中容易受到衰减，所以在调制前需要对音频信号进行预处理。
预加重主要通过乘以一个高通滤波器的增益来实现，以强调高频信号。
2. 频率偏移：频率偏移是将音频信号的频率变化转换为载波频率的变化。
具体来说，通过一个叫做频率偏移调制器的电路，将音频信号的频率变化转换为载波频率的偏移。
3. 频率调制：频率调制是将频率偏移后的信号与固定频率的载波信号相乘，得到最终的调制信号。
这个过程可以通过一个乘法器实现，将频率偏移后的信号与载波信号相乘，得到频率调制后的信号。
三、解调过程FM调制的解调过程是将调制信号恢复为原始的音频信号。
解调过程可以分为两个主要步骤：频率解调和信号还原。
1. 频率解调：频率解调是将调制信号的频率变化转换为音频信号的幅度变化。
具体来说，通过一个叫做频率解调器的电路，将调制信号的频率变化转换为音频信号的幅度变化。
2. 信号还原：信号还原是将频率解调后的信号进行滤波，去除噪声和不需要的频率成分，从而得到最终的音频信号。
这个过程可以通过一个低通滤波器来实现，将解调后的信号滤波，只保留音频信号的频率成分。
通过以上步骤，我们可以将原始的音频信号通过FM调制传输到接收端，并通过解调过程将其恢复为原始的音频信号。
FM调制解调原理
错误!未定义书签。
频率调制信号的表示式为：()cos[()]tm c S t A t kfm d ωττ-∞=+⎰其中，kf 为调频灵敏度，m(t)为调制信号。
从公式出发即可完成频率调制的程序.调频信号的解调方法通常是采用鉴频法。
方框图如图所示其中鉴频器包括微分电路和包络检波.在模拟信号的调频程序中,先对输入参量的个数做出判断,少于则运行默认的。
然后对信号进行调制，这里采样的调制信号是最简单的正弦信号，当然也可以为其他信号。
调制过程中，积分是根据积分的定义编写的一段程序.在对已调信号进行解调前加入了噪声。
解调过程中的微分同样的根据定义编写的，当然也可以采用MATLAB 里自带的函数diff 。
在经过包络检波后对幅值做出了一定的修正。
下图是调频信号的时域频域波形。
经过调频之后的信号频谱不仅发生了频谱搬移还增加了频率分量。
下图绿色的是小信噪比条件下的解调波形，可以发现信噪比对解调的影响.而在语音信号的调频中，积分采用cumsum来完成，微分采用diff。
因为经过调试发现，采用根据定义编写的程序由于循环运行需要很多时间。
另外，在经过微分器后,包络检波和低通这段和幅度调制的非相干解调一样，所以也可以在经过微分后调用AM包络检波的程序。
对于调频信号来说，都会存在门限效应，使之在小信噪比情况下无法恢复出原来的调制信号。
所以语音信号的调制解调是在很大信噪比情况下。
下面是语音信号调制解调的时域频域图。
观看频谱可以看到调制信号的频谱相对于输入信号，发生了频谱搬移，还有在fc处多了一个冲激.另外还有一个需要注意的问题，读入语音信号时所输入的路径必须和存放语音信号的路径相同。
否则无法打开。
参考文献:［1]樊昌信，曹丽娜。
通信原理。
国防工业出版社。
2006。
9［2］ Santosh， the LNM IIT Jaipur （India）。
santosh_am_fm.m.2002.4 [3]陈丽丹。
FM调制解调系统设计与仿真。
基于Verilog的数字方式实现FM的调制与解调
基于Verilog的数字方式实现FM的调制与解调作者：李浩男来源：《科学与财富》2020年第01期摘要：现如今通信技术发展飞速，FM调制与解调是一种比较常见也是比较实用的信息传递方式，在这个数字化信息处理时代，将FM信号基于FPGA调制解调的数字化处理进行调制解调，符合通信技术数字化发展趋势。
本论文提出一个在可编程门阵列平台（FPGA）上完成FM的调制和解调，详细叙述了设计流程和数字化处理思想。
仿真结果和流程结构体现本方案的成本低，可塑性高，操作简单，性能好等特点和优势。
可以满足在一些对灵活性要求较高场合的应用。
关键词：FM信号;调制解调;FPGA;Verilog;数字信号处理;微分一、引言FM调频信号是非常常见的信号传输方式，被广泛应用于广播信号中，现如今各省市电台仍然以不同高频兆赫区分。
相对AM调制抗干扰性能更强大，由于FM信号不依赖电波的幅度来储存信息，所以即使有相似或相近频率的噪声破坏信号的幅度信息，也不会对调频广播形成影响，但是AM信号就不行了。
因此FM的的抗干扰性能比AM调制的信号更加强，本身FM 调频信号发生和传输过程也是相对不难的，因此 FM调频信号被应用更广泛。
但事实FM调频信号是以载波中心频率为基础通过频偏储存信息从而传递信号，因此占用了一段频率范围，因此决定了FM调制只能适用于高频，因为高频部分的微波、超短波可使用范围大资源充裕，但是超短波和微波不能被大气层反射，因此信号传输范围比AM调幅波要小。
因为频偏占用了一段频率范围，因此FM的频带宽度也比AM调幅波频带宽度更宽，在系统有效性方面较AM调幅波更差一点。
为解决模拟信号调制解调缺点，本方案提出一种简易的数字处理传输方式。
二进制信号传输可以使得，设备集成度更高，完成任何设备终端接收都可以完成信号解调，以数字处理方式有效解决传输距离短等问题。
二、仿真介绍由第一行往下依次为：基于频率控制字生成的sin函数、载波信号carry、调频信号FM_Mod、缓存信号、微分信号data_out1、补码操作后的微分信号data_out2、解调信号yout。
FM调频与解调原理
❖ 二,调频立体声编码 MPX=(L+R)+38KHZ*(L-R)+19KHZ
立体声广播频谱图
导
载
L+R 频 L-R 频 L-R
下边带 上边带
辅助 通信通道
15 19 23
38
53 59
75
f(KHZ)
立体声广播信号的产生
左声道
Ｌ－Ｒ
－
Ｌ
右声道 Ｒ
38Ｋhz振荡器
除２
Ｌ＋Ｒ
衰减
去调频发射机
立体声广播的解调
二.解调原理
解调就是把已调信号瞬时频率不失真的转 变成电压变化,即实现 频率—电压转换.这个 功能是由鉴频器完成的.
幅度/相位鉴频器的实现模型
调频信号 频率-幅度线性变换 幅频信号 包络检波器 调制信号
调频信号 频率-相位线性变换 调相信号 相位检波器 调制信号
立体声原理
❖ 一.定义: 用两个传声器分别检测左右两部分声音信号， 并将左右两个声道的信号按一定方式进行编 码，然后调制在同一副载波上，再用调频的 方式调制在主载波上并发送出去
½ (L+R)
L
LPF 0-15KHZ
来自鉴 频信号
BPF 23-53KHZ
导频滤波 19KHZ
＊２
LPF 0-15KHZ
－
½ ((L-R)
R
AGND
4
AVDD
7
GND_VCO
11
GND_PA
12
VDD_PA
14
VDD_VCO 15
DGND 18
DVDD 24
SELTC_PIN
REX
1
32
X’ TAL_SEL S3 S2 S1 S0 OSCOUT
如何使用电路实现信号调制
如何使用电路实现信号调制信号调制是一种关键技术，用于在电路通信中传输和处理信息。
它将原始信号转换为适合传输的电信号，并通过解调器将其还原回原始信号。
在本篇文章中，我将介绍如何使用电路实现信号调制。
一、调制的基本原理信号调制的基本原理是将原始信号与载波信号相结合，通过改变载波信号的某些特性，来实现对原始信号的传输。
调制的主要目的是使得信号能够适应信道的特性，提高信号的传输效率和抗干扰能力。
二、调制的常见方法1. 幅度调制（AM）：幅度调制是通过改变载波信号的幅度来传输信息。
具体来说，原始信号会改变载波信号的振幅，从而在调制信号中体现出来。
幅度调制常用于调制音频信号，例如调幅广播电台。
2. 频率调制（FM）：频率调制是通过改变载波信号的频率来传输信息。
原始信号的波形决定了载波频率的变化情况。
频率调制常用于调制音频信号，例如调频广播电台和音频播放器。
3. 相位调制（PM）：相位调制是通过改变载波信号的相位来传输信息。
原始信号的波形决定了载波相位的变化情况。
相位调制常用于数字通信和调制解调器。
三、电路实现信号调制的步骤1. 生成载波信号：首先需要生成一个稳定的载波信号。
这可以通过使用振荡器电路来实现。
振荡器电路会产生连续的正弦波信号，作为载波信号的基准。
2. 生成原始信号：接下来需要生成原始信号，也称为调制信号。
原始信号可以是音频信号、视频信号或其他类型的信号。
生成原始信号的电路通常是根据具体的信号源来设计的。
3. 进行调制：将原始信号与载波信号相结合，通过调制电路来实现信号的调制。
不同的调制方法会采用不同的调制电路。
例如，幅度调制可以使用电路将原始信号的振幅直接改变；频率调制可以使用电路改变载波信号的频率；相位调制可以使用电路改变载波信号的相位。
4. 过滤和放大：调制后的信号通常会经过滤波器进行滤波和放大。
滤波器可以去除不需要的频率成分，以及调整信号的带宽。
放大器可以增加信号的强度，以便更好地传输信号。
基于SDR的FM调制与解调器的实现
基于SDR的FM调制与解调器的实现摘要：软件定义无线电（SDR）技术已经广泛应用于无线通信领域。
本文提出了基于SDR的FM调制与解调器的实现方法。
首先介绍了FM调制与解调的原理和特点，然后介绍了SDR技术的基本原理和实现方法。
接着详细描述了基于SDR的FM调制与解调器的实现过程，并给出了实验结果。
最后对本文的工作进行总结和展望。
一、引言软件定义无线电（SDR）技术是一种将无线电功能实现为软件实体的技术。
它将传统的无线电硬件功能转移到可编程的数字信号处理器（DSP）和通用处理器中。
SDR技术具有灵活性高、可升级性强等优点，被广泛应用于无线通信领域。
FM调制与解调是无线通信中常用的调制解调技术之一、FM调制是指根据输入音频信号的幅度变化来调制载波频率的一种调制方式。
FM解调则是将调制后的信号恢复为音频信号的过程。
二、FM调制与解调原理FM调制是将基带信号的幅度变化映射为载波频率的变化。
具体实现上，可以通过将输入音频信号与一个高频载波信号相乘来实现。
假设输入音频信号为s(t)，载波信号为c(t)=cos(2πf_ct)，则调制后的信号可以表示为：x(t)=A_c*cos(2πf_ct+k_f∫s(t)dt)其中，Ac为载波信号的幅度，fc为载波信号的频率，kf为调制系数。
解调器接收到调制信号后，通过频率鉴频原理将信号恢复为原始音频信号。
三、SDR技术原理和实现方法SDR技术是基于软件的，其主要实现方式是通过数字信号处理器（DSP）和通用处理器（CPU）对信号进行数字化处理。
SDR系统主要由前端硬件、中间件和后端软件三部分组成。
前端硬件负责将无线信号转换为数字信号，中间件负责对数字信号进行处理和调度，后端软件则负责实现各种无线通信协议和信号处理算法。
在GNU Radio中，可以使用模块化的方式来构建FM调制与解调器。
首先，使用音频源模块读取音频信号。
然后，将音频信号经过调制器模块与高频载波信号相乘，得到调制后的信号。
