钣金结构设计工艺手册

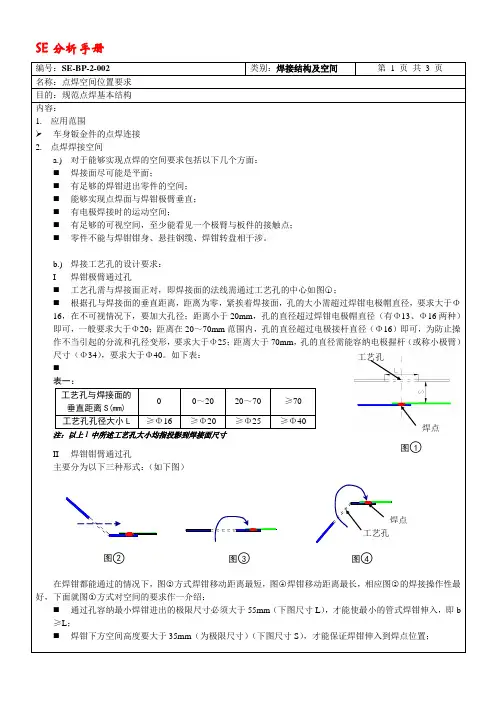

SE分析手册-点焊焊接空间位置要求
焊点 工艺孔 图○2图○3图○4名称：点焊空间位置要求 目的：规范点焊基本结构内容：1. 应用范围➢ 车身钣金件的点焊连接 2. 点焊焊接空间a.) 对于能够实现点焊的空间要求包括以下几个方面： ⏹ 焊接面尽可能是平面；⏹ 有足够的焊钳进出零件的空间； ⏹ 能够实现点焊面与焊钳极臂垂直； ⏹ 有电极焊接时的运动空间；⏹ 有足够的可视空间，至少能看见一个极臂与板件的接触点； ⏹ 零件不能与焊钳钳身、悬挂钢缆、焊钳转盘相干涉。
b.) 焊接工艺孔的设计要求： I 焊钳极臂通过孔⏹ 工艺孔需与焊接面正对，即焊接面的法线需通过工艺孔的中心如图○1； ⏹ 根据孔与焊接面的垂直距离，距离为零，紧挨着焊接面，孔的大小需超过焊钳电极帽直径，要求大于Φ16，在不可视情况下，要加大孔径；距离小于20mm ，孔的直径超过焊钳电极帽直径（有Φ13、Φ16两种）即可，一般要求大于Φ20；距离在20～70mm 范围内，孔的直径超过电极接杆直径（Φ16）即可，为防止操作不当引起的分流和孔径变形，要求大于Φ25；距离大于70mm ，孔的直径需能容纳电极握杆（或称小极臂）尺寸（Φ34），要求大于Φ40。
如下表： ⏹ 表一：工艺孔与焊接面的垂直距离S(mm) 0 0～20 20～70 ≥70 工艺孔孔径大小L≥Φ16≥Φ20≥Φ25≥Φ40注：以上1中所述工艺孔大小均指投影到焊接面尺寸II 焊钳钳臂通过孔主要分为以下三种形式：（如下图）在焊钳都能通过的情况下，图○2方式焊钳移动距离最短，图○4焊钳移动距离最长，相应图○2的焊接操作性最好，下面就图○3方式对空间的要求作一介绍： ⏹ 通过孔容纳最小焊钳进出的极限尺寸必须大于55mm （下图尺寸L ），才能使最小的管式焊钳伸入，即b ≥L ；⏹ 焊钳下方空间高度要大于35mm （为极限尺寸）（下图尺寸S ），才能保证焊钳伸入到焊点位置；焊点工艺孔图○1ab焊接搭接边 工艺孔 图○6图○8图○5 图○7 名称：点焊空间位置要求 目的：规范点焊基本结构内容：工艺孔边缘距焊点位置距离必须小于下图尺寸M ，才能顺利实施焊接，按照管式焊钳钳臂最小直径20mm ，即a ≤L －20；只有满足以上三个条件，才能达到工艺孔的功能，顺利完成点焊连接，但随着焊接板厚的不同，焊钳极臂直径也不相同，焊接板厚愈大，所需的焊接压力也越大，因此对应的焊钳极臂也越粗，相应焊接工艺孔就要增大。
经典华为的钣金件设计规范标准
DKBA 华为技术XX企业技术规XDKBA4031-2003.06 钣金结构件可加工性设计规X2003-06-30发布2003-07-XX实施华为技术XX发布目次前言41X围和简介51.1X围51.2简介51.3关键词52规X性引用文件63冲裁63.1冲裁件的形状和尺寸尽可能简单对称，使排样时废料最少。
63.2冲裁件的外形及内孔应避免尖角。
63.3冲裁件应避免窄长的悬臂与狭槽63.4冲孔优先选用圆形孔，冲孔有最小尺寸要求73.5冲裁的孔间距与孔边距73.6折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离83.7螺钉、螺栓的过孔和沉头座83.8冲裁件毛刺的极限值及设计标注93.8.1冲裁件毛刺的极限值93.8.2设计图纸中毛刺的标注要求94折弯94.1折弯件的最小弯曲半径104.2弯曲件的直边高度104.2.1一般情况下的最小直边高度要求104.2.2特殊要求的直边高度104.2.3弯边侧边带有斜角的直边高度114.3折弯件上的孔边距114.4局部弯曲的工艺切口124.4.1折弯件的弯曲线应避开尺寸突变的位置124.4.2当孔位于折弯变形区内，所采取的切口形式124.5带斜边的折弯边应避开变形区124.6打死边的设计要求134.7设计时添加的工艺定位孔134.8标注弯曲件相关尺寸时，要考虑工艺性134.9弯曲件的回弹144.9.1折弯件的内圆角半径与板厚之比越大，回弹就越大。
144.9.2从设计上抑制回弹的方法示例145拉伸145.1拉伸件底部与直壁之间的圆角半径大小要求145.2拉伸件凸缘与壁之间的圆角半径155.3圆形拉伸件的内腔直径155.4矩形拉伸件相邻两壁间的圆角半径155.5圆形无凸缘拉伸件一次成形时，其高度与直径的尺寸关系要求165.6拉伸件设计图纸上尺寸标注的注意事项165.6.1拉伸件产品尺寸的标准方法165.6.2拉伸件尺寸公差的标注方法166成形166.1加强筋166.2打凸间距和凸边距的极限尺寸176.3百叶窗176.4孔翻边187附录197.1附录A：高碳钢、低碳钢对应的公司常用材料牌号列表197.2附录B 压印工艺、压花工艺简介217.2.1压印工艺217.2.2压花工艺218参考文献21前言本规X的其他系列规X：无与对应的国际标准或其他文件的一致性程度：无规X代替或作废的全部或部分其他文件：无与其他规X或文件的关系：无与规X前一版本相比的升级更改的内容：第一版，无升级更改信息。
CATIA钣金入门教程
CATIA钣金入门教程目录1. 欢迎与指南 (4)1.1 课程概览 (4)1.2 预习准备 (5)1.3 软件安装与环境检查 (5)2. CATIA基础知识 (7)2.1 CATIA软件介绍 (9)2.2 界面概览 (9)2.3 工具与菜单使用说明 (11)3. 钣金设计基础 (13)3.1 钣金特性与制作流程 (14)3.2 材料选择与板材属性 (16)4. 创建新项目与文件 (18)4.1 新建项目 (18)4.2 文件命名与管理 (19)5. 钣金体建模 (20)5.1 基准面的创建 (21)5.2 尺寸与公差设置 (23)5.3 平面图形的绘制 (24)6. 曲面建形 (25)6.1 曲面工具介绍 (25)6.2 曲面编辑与调整 (26)6.3 曲面与体之间的转换 (28)7. 钢度计算 (29)7.1 钢度计算基础 (30)7.2 钢度计算步骤 (31)7.3 复杂钣金件钢度计算 (32)8. 冲压成形分析 (33)8.1 成形分析简介 (35)8.2 成形分析设置 (36)8.3 成形分析结果解读 (38)9. 钣金件加工 (39)9.1 CNC加工基础 (40)9.2 钣金件后处理 (42)9.3 工艺过程计划 (43)10. 项目案例 (45)10.1 经典钣金案例一 (46)10.2 经典钣金案例二 (47)10.3 项目实施与评估 (47)11. 高级技巧 (48)11.1 装配体构建与管理 (50)11.2 工程变更与记录 (51)11.3 版本控制与协作平台 (53)12. 常见问题解决 (54)12.1 常见错误及原因 (55)12.2 问题排除与工具使用 (56)13. 综合练习 (58)13.1 练习题目一 (59)13.2 练习题目二 (60)13.3 练习题目三 (61)14. 进阶学习资源 (61)14.1 在线教程与视频资源 (62)14.2 官方文档与用户手册 (63)14.3 社区论坛与问答平台 (64)15. 结课与感谢 (65)15.1 课程总结 (66)15.2 未来规划与职业发展 (67)15.3 结课感言与感谢 (68)1. 欢迎与指南在开始学习之前，请确保您已经安装了最新版本的CATIA软件，并熟悉其基本界面和操作。
钣金件模具开发流程
钣金件模具开发流程1.需求分析在钣金件模具开发流程中，需求分析是最关键的一步。
首先，根据客户的要求和产品设计要求，了解所需钣金件模具的具体形状、材料、尺寸和制造工艺等。
然后，对设计要求进行评估和分析，确定模具的工作条件、使用寿命和其他要求。
2.设计在需求分析的基础上，进行钣金件模具的设计。
首先，根据钣金件的形状和尺寸，确定模具的基本结构和工作原理。
然后，使用计算机辅助设计（CAD）软件进行详细设计，包括模具零件的形状、尺寸、配合关系和加工工艺等。
设计完成后，进行设计评审和优化调整。
3.制造根据设计图纸和工艺要求，开始制造钣金件模具。
首先，根据模具零件的图纸，进行材料的选择和采购。
然后，进行模具零件的加工，包括钣金件的切割、焊接、冲压和磨削等。
接下来，对模具进行组装和调试，确保各个零件的配合关系和工作正常。
4.测试制造完成后，对钣金件模具进行测试。
首先，进行功能性测试，检查模具的工作性能是否符合设计要求。
然后，进行耐久性测试，模拟实际工作条件下的使用寿命和可靠性。
同时，对模具进行加工试验，验证其加工质量和可重复性。
根据测试结果，对模具进行调整和优化。
5.交付经过测试确认后，对钣金件模具进行最终的整理和包装。
然后，根据客户的要求进行交付，并提供使用说明书和维护手册等。
在交付过程中，还需要对模具进行培训，以便客户能够正确使用和维护模具。
总结来说，钣金件模具开发流程包括需求分析、设计、制造、测试和交付五个阶段。
每个阶段都具有其独特的任务和目标，通过清晰的流程和有效的沟通，可以确保钣金件模具的设计和制造质量，并提供满足客户要求的产品。
钣金工艺规范及折弯及模具手册
钣金工艺规范及折弯机模具手册1简介钣金所用材料常用材料有:冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050、AL5052-H32,不锈钢板SUS304、覆铝锌钢板.典型钣金件加工流程图面展开---编程---下料（剪、冲、割）----冲网孔----校平----拉丝----冲凸包----压铆----折弯-----焊接----立体拉丝----表处----组装2下料2.1数冲是用数控冲床加工，板材厚度加工范围为：冷扎板、热扎板小于或等于；铝板小于或等于；不锈钢小于。
冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
t为材料厚度，冲孔尺寸一般不小于。
如遇特殊情况，可参照下表：图* t为材料厚度，冲孔最小尺寸一般不小于。
冲孔最小尺寸列表数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图。
当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于。
图冲裁件孔边距、孔间距示意图折弯件及拉深件不可选用数冲下料，可选用二次激光切割。
螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
用于螺钉、螺栓的过孔*要求钣材厚度t≥h。
用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。
用于沉头铆钉的沉头座及过孔激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或等于；不锈钢小于或等于；铝板小于等于。
其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工,加工成本高！折弯折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。
当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。
烧烤炉

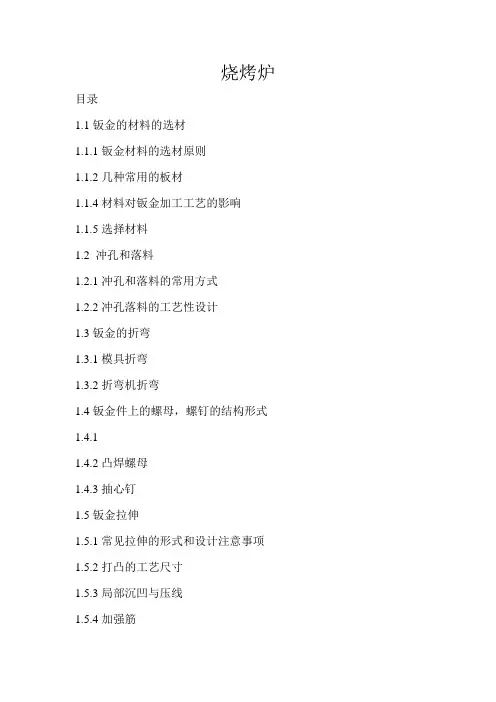

烧烤炉目录1.1钣金的材料的选材1.1.1钣金材料的选材原则1.1.2几种常用的板材1.1.4材料对钣金加工工艺的影响1.1.5选择材料1.2 冲孔和落料1.2.1冲孔和落料的常用方式1.2.2冲孔落料的工艺性设计1.3钣金的折弯1.3.1模具折弯1.3.2折弯机折弯1.4钣金件上的螺母，螺钉的结构形式1.4.11.4.2凸焊螺母1.4.3抽心钉1.5钣金拉伸1.5.1常见拉伸的形式和设计注意事项1.5.2打凸的工艺尺寸1.5.3局部沉凹与压线1.5.4加强筋烧烤炉设计工艺1.1钣金材料的选材。
钣金材料是通信产品结构设计中最常用的材料，了解材料的综合性能和正确的选材，对产品成本、产品性能、产品质量、加工工艺性都有重要的影响。
1.1.1钣金材料的选材原则1）选用常见的金属材料，减少材料规格品种，尽可能控制在公司材料手册范围内；2）在同一产品中，尽可能的减少材料的品种和板材厚度规格；3）在保证零件的功能的前提下，尽量选用廉价的材料品种，并降低材料的消耗，降低材料成本；4）对于机柜和一些大的插箱，需要充分考虑降低整机的重量；5）除保证零件的功能的前提外，还必须考虑材料的冲压性能应满足加工艺要求，以保证制品的加工的合理性和质量。
1.1.2几种常用的板材介绍1.1.2.1钢板1）冷轧薄钢板冷轧薄钢板是碳素结构钢冷轧板的简称，它是由碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。
由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板。
常用的牌号为低碳钢08F和10#钢，具有良好的落料、折弯性能。
2）连续电镀锌冷轧薄钢板连续电镀锌冷轧薄钢板，即“电解板”，指电镀锌作业线上在电场作用下，锌从锌盐的水溶液中连续沉积到预先准备好的钢带表现上得到表面镀锌层的过程，因为工艺所限，镀层较薄。
３）连续热镀锌薄钢板连续热镀锌薄钢板简称镀锌板或白铁皮，是厚度0.25~2.5mm 的冷轧连续热镀锌薄钢板和钢带，钢带先通过火焰加热的预热炉，烧掉表面残油，同时在表面生成氧化铁膜，再进入含有H2、N2混合气体的还原退火炉加热到710~920℃，使氧化铁膜还原成海绵铁，表面活化和净化了的带钢冷却到稍高于熔锌的温度后，进入450~460℃的锌锅，利用气刀控制锌层表面厚度。
钣金结构设计及制造工艺分析
钣金结构设计及制造工艺分析摘要：钣金凭借其自身的诸多优点随着经济的发展在我国的应用越来越广泛。
本文阐述了饭金结构设计在制造业中的地位, 从三个方面分析了饭金结构设计符合工艺性的重要性, 并给出了相应的设计参考依据。
为做好钣金结构的设计工作提供一定的指导。
关键词：钣金结构；设计；制造；工艺1.引言随着我国工业化程度的不断增强，钣金结构在制造业各个领域应用范围较广。
做好钣金结构的设计工作，对于增强钣金加工制造业的工作效率、提高其品质具有重要意义。
饭金结构件具有劳动生产率和材料利用率高、结构灵活、易形成生产力的优点,尤其最近几年, 我国电子技术迅速发展, 各种电子类高科技公司如雨后春笋般地出现, 使得饭金结构在机械行业中所占的比重越来越大, 对从事电子结构设计的人才需求更为迫切, 许多大学生直接进入公司或企事业单位的设计部门, 很少甚至没有在生产一线进行过实践, 使得设计出的产品工艺性不尽合理, 给生产带来极大的困难, 不仅加大了产品的原材料成本、增加的加工成本还使产品的工艺性和美观大打折扣, 而且延长了产品的开发周期, 最终使产品在市场上缺乏竞争力。
众所周知, 产品的性能、品质主要取决于设计,结构设计是其最重要的部分。
所以，需要保证产品易制造、保证品质的情况下，价格相对便宜. 而想要生产出这样的产品, 钣金结构设计就非常重要和制造工艺就非常重要。
众所周知, 金属钣料折弯以后, 板料截面的形状发生了根本性地变化—刚性得到大幅度地提高, 截面抗弯惯性矩大大增加。
因此, 金属薄板零件的加工经常采用折弯加工工艺。
但是, 折弯零件的截面形式与外形尺寸往往受到板料折弯机上刀口、下模体的结构和尺寸的限制。
为了使设计的析弯零件的工艺性较好,加工制造中不能与板料折弯机的上刀口或下模体发生干涉( 又称之为抗刀) , 设计人员在设计折弯零件的结构形式与尺寸时及工艺人员在审查图纸发解对应折弯机的工艺能力、编制加工工艺过程时, 都必须首先确定和判断其合理的截面形式及相应的尺寸。
钣金工艺标准规范标准及折弯及模具介绍材料
过渡模柄夹紧过渡联接块
适用于大行程机床的安装适用于滑块受重载的安装
YAWEI上模液压夹紧WILA上模液压夹紧式
适用于上模的快速安装NSCLⅡwith Top with Safety Click
常见下模夹紧形式
1V插槽式1V插槽式2V可调式
模具肩部受力模具底部受力下模口可前后调节
2V快换式多V插槽分段式
不锈钢S.S
δb=700 MPa
F=F（表）×1.6
F=F（chart）×1.6
折弯压力吨位计算公式（参考值）
F（表）=65×t2/ V（吨）
常见上模夹紧形式
普通斜楔夹紧重型斜楔夹紧
实用于50t~220t之间欧式上模的安装实用于220t以上欧式上模的安装
机械快速夹紧美式夹紧
快夹可以方便欧式上模的快速安装适用于美式上模的安装
Max Tons:100t/m Max Tons:80t/m Max Tons:60t/m
10.133 10.134 10.135
MaxTons:100t/m Max Tons:50t/m Max Tons:20t/m
标准上模88°
10.136 10.137 10.138
Max Tons:80t/m Max Tons:45t/m Max Tons:20t/m
Max Tons:160t/m Max Tons:60t/m Max Tons:40t/m
标准上模30°
10.190 10.191 10.192
Max Tons:80t/m Max Tons:80t/m Max Tons:90t/m
10.193 10.194 10.195
MaxTons:70t/m Max Tons:100t/m Max Tons:100t/m
结构设计规范_塑胶工艺手册
塑胶结构设计手册前言公司现有零件中，不仅在打样过程中经常会有一些加工工艺性的问题，也有很多归档转产的零件存在加工困难的情况，不仅影响生产进度和交货，也影响结构件的质量。
如钣金零件的折弯，经常会发生折弯碰刀的情况；落料的外圆角、半圆凸台、异型孔的规格太多，以及一些不合理的形状设计，导致加工厂要多开很多不必要的落料模，大大增加模具的加工和管理成本；品种越来越多，需要统一、规范；喷漆和丝印，也经常出现喷涂选择不合理导致废品率较高、无法丝印等问题；有些钣金零件的点焊完全可以适当增加定位，不增加成本也不影响美观，实际上大部分设计是靠生产的工装定位，不仅麻烦、效率低，精度也不好；很多可以避免焊接的钣金零件，往往设计成角焊的结构形式，焊接和打磨都非常麻烦，不仅效率较低，而且外观质量也经常得不到保证，等等。
长期以来，这些相同的问题不断地重复发生，无论对产品质量还是产品的生产和进度，都会产生不良的影响。
编写这本《结构设计工艺手册》目的，就是为了方便工程师在结构设计时查阅一些常用的、关键的数据，更好地保证工程师设计出的零件有较好的加工工艺性，统一结构要素，减少不必要的开模，加快加工进度，降低加工成本，提高产品质量。
编写这本手册的同时，对一些典型的结构形状进行了优化和系列化，减少了品种，以后将会对相关的模具建模，不仅方便设计人员进行结构设计，对模具的统一，也会起到较好的效果。
手册中一些典型的数据主要来源于参考资料，一些工艺上的极限尺寸，主要来源于加工厂家提供的数据，是我们应尽可能遵照的。
有些正在生产的零件，一些尺寸超出了手册中给出的极限尺寸，但并不能就能说明这些设计是有良好的工艺性，原则上是在满足产品性能的条件下，尽可能达到最好的加工工艺性。
由于时间和实际经验有限，手册中错误在所难免，希望经过一定时间的实践检验，经过将来补充、修订、完善之后，能够成为一部非常实用的参考书，对我们的设计工作起到很好的指导作用。
本册为钣金部分工艺手册。
(完整版)钣金放样及实用手册
钣金工艺手册、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
1. 任意角度马蹄弯的展开方法与步骤(己知尺寸a、b、D和角度)(1) 按已知尺寸画出立面图，如图3-3所示。
(2) 以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
(3) 由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1/、2/、3/、4/、5/、6/、T。
(4) 作一水平线段，长为n D，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
(5) 过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1/、2/、3/、4/、5/、6/、7/引来的水平线相交。
(6) 用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图图3-3任意角度马蹄弯的展开放样图图3-1直角马蹄弯图3-2任意角度马蹄弯由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角2、直角马蹄弯的展开放样(己知直径 D )度马蹄弯的展开放样方法相似。
图3-4直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为 单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：(1) 作/ AOB = 90°，以O 为圆心，以半径 R 为弯曲半径，画出虾壳弯的中心线。
(2) 将/ AOB 平分成两个 45°，即图中SOC 、/ COB ，再将/ AOC 、/ COB 各平分成两个 22.5°的角，即Z AOK 、/ KOC 、 / COD 与/ DOE 。
(3)以弯管中心线与 OB 的交点4为圆心，以D /2为半径画半圆，并将其 6等分。
