滴灌带紫外光人工加速老化实验方法的研究_买买提江_依米提
光伏组件加速老化试验可靠性及其寿命分布研究
光伏组件加速老化试验可靠性及其寿命分布研究王喜炜;白建波;宋昊;沈诗豪;罗朋;恽旻【摘要】大多数光伏组件制造商需要保证所生产的光伏组件具有25 a及以上的使用寿命,目前检测认证机构大多利用加速试验方法来分析组件的耐候性和户外运行的可靠性.文章通过光伏组件的湿-冻加速试验分析其失效模式,试验结果表明,湿气的进入会促使光伏组件的背板发生脆化和分层,以及焊带、汇流条等内部电气连接处发生腐蚀.基于此,文章提出了湿-冻加速试验条件下的光伏组件威布尔(Weibull)寿命分布模型,利用预处理后的实验数据和F检验法验证了光伏组件威布尔寿命分布模型的有效性,并对常用的可靠性寿命分布模型进行优选,研究结果发现威布尔分布对该试验数据的拟合效果较好.%The majority of PV modules are warranted for a 25-year life or more.At present,most of the testing and certification institutions use accelerated test method to analysis the weather resistance and the reliability outdoors for PV modules.In this paper,the failure mode of PV module is analyzed by the "humid-freeze" acceleration test,The experimental results show that the entry of moisture can promote the embrittlement and delamination of the backsheet of the PV module and the corrosion of the internal electrical connections such as the welding strip and the bus bar.Based on this,The Weibull lifetime distribution model of the PV modules under humid-freeze accelerated test is proposed.The effectiveness of the Weibull lifetime distribution model of PV modules is verified by the experimental data and F test.And the commonly used reliability lifetime distribution model is optimized,the results show that the Weibull distribution has better match with the experimental data.【期刊名称】《可再生能源》【年(卷),期】2017(035)005【总页数】6页(P675-680)【关键词】光伏组件;可靠性;衰减;威布尔分布【作者】王喜炜;白建波;宋昊;沈诗豪;罗朋;恽旻【作者单位】河海大学机电工程学院,江苏常州213022;无锡市产品质量监督检验院国家太阳能光伏产品质量监督检验中心,江苏无锡214028;河海大学机电工程学院,江苏常州213022;无锡市产品质量监督检验院国家太阳能光伏产品质量监督检验中心,江苏无锡214028;河海大学机电工程学院,江苏常州213022;河海大学机电工程学院,江苏常州213022;无锡市产品质量监督检验院国家太阳能光伏产品质量监督检验中心,江苏无锡214028【正文语种】中文【中图分类】TK514;TB114.3在新能源理念的大力倡导下，光伏发电装置的规模不断扩大，预计到2020年我国光伏发电系统的装机总量将高于150 GW[1]，[2]。

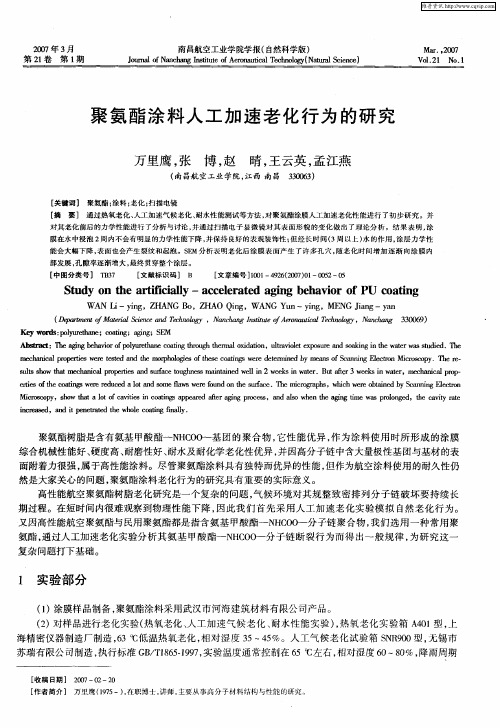

聚氨酯涂料人工加速老化行为的研究
橡胶沥青紫外光老化性能试验研究
老化后 的橡胶 沥青 的软化点 、 粘度、 疲 劳因子 、 蠕变劲度 和蠕 变速 率。试 验结 果表 明： 随 着紫外光老化 时 间的延
长， 橡 胶 沥 青 高 温 稳 定 性 有 所提 高 ， 抗 疲 劳 开裂 能 力和 低 温 性 能逐 渐 降低 。 紫 外 老 化 温 度 高 于 ６ Ｏ。 Ｃ时 ， 橡 胶 沥 青 受 紫 外 光 老化 和 热氧 老化 共 同作 用 ， 软化 点和 粘度增幅 较大 ， 抗疲 劳开裂 能力和低 温性 能也 受到显 著影 响。

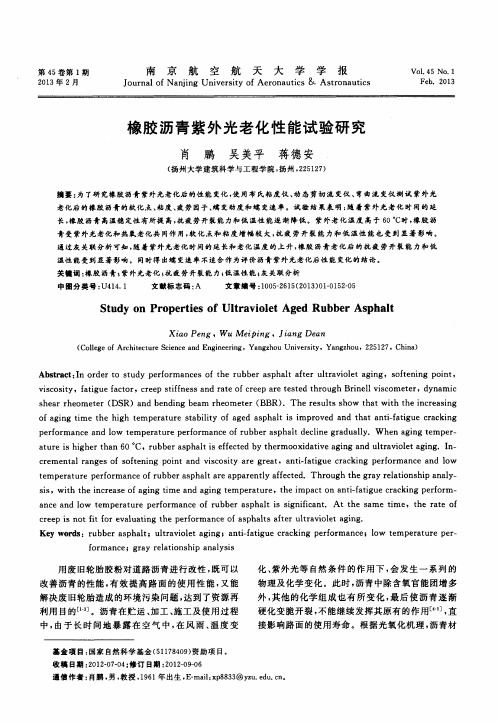

橡 胶 沥 青 紫 外 光 老化 性 能试 验研 究
肖 鹏 吴 美 平 蒋德 安
（ 扬州大学建筑科学与工程学院 ， 扬州 ， ２ ２ ５ １ ２ ７ ） 摘要 ： 为 了研 究 橡胶 沥 青 紫 外 光 老 化 后 的 性 能 变化 ， 使用布 氏粘度仪 、 动 态剪 切 流 变仪 、 弯 曲 流 变仪 测 试 紫 外 光
第４ ５ 卷第 １ 期
２ ０ １ ３年 ２月
南
京
航
空
航Байду номын сангаас
天
大
学
学
报
Ｖｏ １ ． ４ ５ Ｎｏ ． １
Ｆｅ ｂ ．２ ０ １ ３
Ｊ ｏ ｕ ｒ ｎ ａ ｌ ｏ ｆ Ｎａ ｎ ｊ ｉ ｎ ｇ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ａｅ ｒ ｏ ｎ ａ ｕ ｔ ｉ ｃ ｓ＆ Ａｓ ｔ ｒ ｏ ｎ ａ ｕ ｔ ｉ ｃ ｓ
通过灰 关联 分析 可知 ， 随着紫外光老化时间的延长和老化温度 的上升 ， 橡胶 沥青 老化后 的抗 疲 劳开裂能 力和低
温性 能 受 到显 著影 响 。 同 时得 出蠕 变速 率 不适 合 作 为评 价 沥 青 紫 外光 老化 后 性 能 变化 的 结论 。 关键 词 ： 橡胶沥青 ； 紫 外光 老 化 ； 抗疲劳开裂能力 ； 低 温性 能 ； 灰 关 联 分 析
不同老化方法对聚乙烯地膜结构和性能的影响

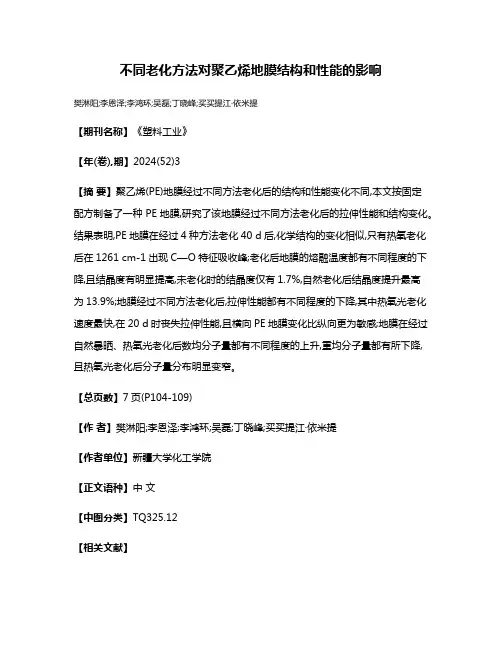

不同老化方法对聚乙烯地膜结构和性能的影响
樊淋阳;李恩泽;李鸿环;吴磊;丁晓峰;买买提江·依米提
【期刊名称】《塑料工业》
【年(卷),期】2024(52)3
【摘要】聚乙烯(PE)地膜经过不同方法老化后的结构和性能变化不同,本文按固定
配方制备了一种PE地膜,研究了该地膜经过不同方法老化后的拉伸性能和结构变化。
结果表明,PE地膜在经过4种方法老化40 d后,化学结构的变化相似,只有热氧老化后在1261 cm-1出现C—O特征吸收峰;老化后地膜的熔融温度都有不同程度的下降,且结晶度有明显提高,未老化时的结晶度仅有1.7%,自然老化后结晶度提升最高
为13.9%;地膜经过不同方法老化后,拉伸性能都有不同程度的下降,其中热氧光老化速度最快,在20 d时丧失拉伸性能,且横向PE地膜变化比纵向更为敏感;地膜在经过自然暴晒、热氧光老化后数均分子量都有不同程度的上升,重均分子量都有所下降,
且热氧光老化后分子量分布明显变窄。
【总页数】7页(P104-109)
【作者】樊淋阳;李恩泽;李鸿环;吴磊;丁晓峰;买买提江·依米提
【作者单位】新疆大学化工学院
【正文语种】中文
【中图分类】TQ325.12
【相关文献】
1.高密度聚乙烯/木粉复合材料的热氧老化(Ⅱ)——热氧老化对木塑复合材料力学性能的影响
2.不同温度下风电发电机组聚乙烯电缆老化性能研究
3.降解性聚乙烯地膜降解过程中力学性能和化学结构的变化
4.不同温度热老化条件下交联聚乙烯电缆绝缘热性能和力学性能的劣化趋势研究
5.热老化对不同沥青组成结构和性能的影响
因版权原因，仅展示原文概要，查看原文内容请购买。
聚丙烯非织造布光老化性能的评价方法
聚丙烯非织造布光老化性能的评价方法王向钦漆东岳杨欣卉聚丙烯非织造布按耐用性能分为耐久性非织造布（如服饰用、土木建筑用）和环保可降解性非织造布（如环保型购物袋、农用非织造布地膜等）[1,2]。
聚丙烯非织造布在使用过程中发生的老化主要由太阳光中的紫外线辐射所引起，对聚丙烯非织造布光老化性能的宏观评价方法有自然老化试验法和人工模拟老化实验法，微观分析方法有特性粘度法、差示扫描量热法、红外光谱法等，本文将对聚丙烯非织造布光老化的反应机理及其宏观和微观评价方法进行讨论。
1聚丙烯光老化反应机理自上世纪80年代开始，众多学者对聚丙烯的耐老化性能进行了广泛而深入的研究，发现聚丙烯的老化主要与大分子链上大量存在的叔碳原子有关[3,4]，由于叔碳原子具有较强的失电子能力，在有氧的情况下仅需很小的能量就可以使C—H键断裂，形成活泼的叔碳自由基，在受到与聚丙烯中化学键键能相对应的紫外光能量的作用后[5]，引起分子链各种反应发生，如链增长、链断裂等[4]，最后表现为聚丙烯材料的变色、强度下降、表面龟裂等老化现象。
太阳光中部分波长的紫外光能量与聚丙烯分子中某些化学键键能十分接近，所以聚丙烯中的相应化学键可以吸收紫外线能量，导致化学键的断裂，从而引发光老化[3,6]。
部分太阳光紫外线能量与聚丙烯中典型化学键键能的对应关系见下表。
Gardette等对聚丙烯光老化的反应机理作了总结[4]，其反应机理为：活泼的叔碳原子在吸收了紫外光能量后，与空气中的O2发生氧化反应生成过氧化物，然后继续在紫外光能量的作用下进一步发生链增长、链断裂、链终止以及形成支链等反应，最后表现为宏观上的老化行为；不论聚丙烯光老化向什么方向进行，其最终产物中均有羰基的存在，所以很多研究人员采用羰基指数来表征聚丙烯光老化程度[2,7,8]。
这些研究成果为如何评价与衡量聚丙烯非织造布的光老化性能提供了一种新的思路，即通过各种手段分析光老化过程中的微观变化评价其光老化性能，现代化的分析仪器可提供更加稳定可靠的数据，使评价结果更加准确可靠。
汽车塑料人工加速光老化及防老化分析

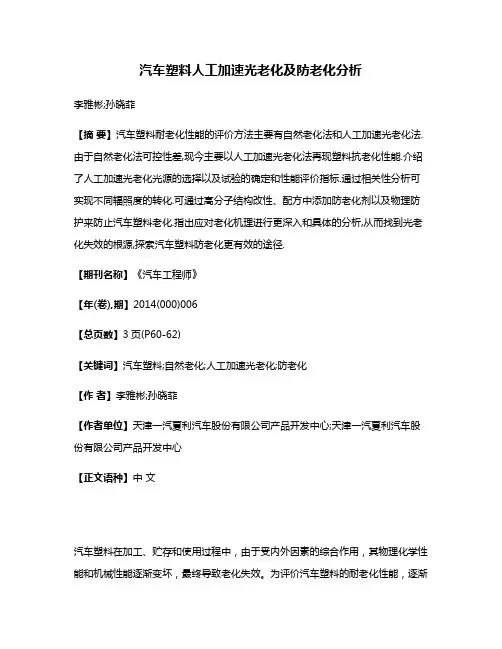

汽车塑料人工加速光老化及防老化分析李雅彬;孙晓菲【摘要】汽车塑料耐老化性能的评价方法主要有自然老化法和人工加速光老化法.由于自然老化法可控性差,现今主要以人工加速光老化法再现塑料抗老化性能.介绍了人工加速光老化光源的选择以及试验的确定和性能评价指标.通过相关性分析可实现不同辐照度的转化.可通过高分子结构改性、配方中添加防老化剂以及物理防护来防止汽车塑料老化.指出应对老化机理进行更深入和具体的分析,从而找到光老化失效的根源,探索汽车塑料防老化更有效的途径.【期刊名称】《汽车工程师》【年(卷),期】2014(000)006【总页数】3页(P60-62)【关键词】汽车塑料;自然老化;人工加速光老化;防老化【作者】李雅彬;孙晓菲【作者单位】天津一汽夏利汽车股份有限公司产品开发中心;天津一汽夏利汽车股份有限公司产品开发中心【正文语种】中文汽车塑料在加工、贮存和使用过程中，由于受内外因素的综合作用，其物理化学性能和机械性能逐渐变坏，最终导致老化失效。
为评价汽车塑料的耐老化性能，逐渐形成自然老化与人工加速光老化2 种试验方法。
由于人工加速光老化试验可以通过模拟自然气候中的某些重要因素，如阳光、温度、湿度及降雨等，缩短了老化试验的周期，有效避免了自然老化试验可控性差，试验结果不可再现的问题，因此人工加速光老化作为自然老化的重要补充，正广泛运用于汽车塑料的研究、开发及检测中[1-2]。
文章主要探讨了人工加速光老化试验对汽车塑料性能的影响及防老化的途径。
1 人工加速光老化基本原理1.1 人工加速光老化的机理汽车塑料在暴露于户外太阳光和大气的情况下，因吸收紫外光（290～400 nm 的短波长足以破坏大多数高分子材料的键能[3]）而发生一系列复杂而有害的变化，称为大气环境中的光氧老化，其外在表现为材料外观变色、表面龟裂、失去光泽及力学性能变坏等[4]。
老化的主要原因是由于高分子结构内部存在易引起老化的因素，如具有不饱和双键、支链、羰基及端羟基等。
阻燃ABS的光老化研究
合成材料老化与应用2024年第53卷第1期5阻燃ABS的光老化研究王 亮，蓝荣肇，吴 俊，付锦锋(金发科技股份有限公司企业技术中心Ὃ塑料改性与加工国家工程实验室Ὃ广东广州510663)摘要：通过考察老化前后色差的变化，研究了阻燃剂、耐候剂以及钛白粉对阻燃ABS耐候性的影响。
结果表明：溴系阻燃体系对ABS材料的耐候性影响较大，光老化后色差明显变大，500h左右出现龟裂；紫外线吸收剂可有效提高阻燃ABS的耐光老化性，受阻胺的效果则不明显；钛白粉的添加可有效提高阻燃ABS的耐光老化性，通过与耐候剂复配，阻燃ABS的耐光老化性可达到与普通ABS相当。
关键词：阻燃ABS；光老化；耐候剂；钛白粉中图分类号：TQ 325.2；TQ 327.1Study on Light-aging of Flame Retardant ABSWANG Liang, LAN Rong-zhao, WU Jun, FU Jin-feng( National-certifi ed Enterprise Technology Center, Kingfa Science and Technology Co., LTD., National Engineering Laboratory for Plastics Modifi cation and Processing, Guangzhou 510663, Guangdong, China)Abstract: By investigating the changes of color diff erence before and after aging, the eff ects of fl ame retardants, weathering agents and titanium dioxide on the weather resistance of fl ame retardant ABS were studied. The results showed that the brominated fl ame retardant system had a great infl uence on the weather resistance of ABS materials, and the color diff erence became signifi cantly larger after light-aging, and cracks appeared in about 500 hours. Ultraviolet absorbers can eff ectively improve the photoaging resistance of fl ame-retardant ABS, while the eff ect of hindered amines is not obvious. The addition of titanium dioxide can eff ectively improve the light aging resistance of fl ame retardant ABS, and the light aging resistance of fl ame retardant ABS can be comparable to that of ordinary ABS by compounding with weathering agents.Key words: fl ame retardant ABS; light-aging; weathering agent; titanium dioxide众所周知，ABS的极限氧指数比较低，只有18.3~20，是一种易燃的高分子材料，被点燃后会产生大量黑烟，离火后仍然继续燃烧，燃烧后塑料软化、烧焦、熔融滴落。
塑料制品的抗老化与耐久性测试
加强质量控制：加强质量控制，确保塑料制品的耐久性和抗老化性能达到标准要求
耐久性和抗老化性能在塑料制品中的应用和价值
耐久性和抗老化性能是塑料制品的重要指标，直接影响产品的使用寿命和性能
耐久性和抗老化性能的测试方法包括自然老化、人工加速老化、户外曝晒等
耐久性和抗老化性能的提高可以降低塑料制品的维护成本和更换频率，提高产品的经济性和环保性
随着科技的发展，对高性能塑料的需求将增加
随着医疗行业的发展，对无毒、无害、可降解的塑料的需求将增加
随着航空航天等行业的发展，对轻量化、高强度塑料的需求将增加
塑料制品抗老化与耐久性测试的重要性和意义
添加标题
添加标题
添加标题
添加标题
提高生产效率：通过测试，了解塑料制品的抗老化和耐久性，可以优化生产工艺，提高生产效率。
确保产品质量：通过测试，确保塑料制品在使用过程中能够保持其性能和外观，提高产品的使用寿命。
保护环境：塑料制品的抗老化和耐久性测试有助于减少废弃物的产生，降低对环境的影响。
推动技术创新：通过测试，了解塑料制品的抗老化和耐久性，可以推动新材料、新技术的研究和应用，促进塑料行业的发展。
感谢观看
汇报人：
数据分析：对试验数据进行整理和分析，评估塑料制品的抗老化性能
单击此处输入你的项正文，文字是您思想的提炼，请尽量言简意赅
抗老化性能测试的结果分析和评价
评价标准：根据相关标准，评价塑料制品的抗老化性能是否满足要求
结果分析：根据测试数据，分析塑料制品的抗老化性能
测试指标：拉伸强度、弯曲强度、冲击强度、热变形温度等
加速老化测试：通过提高温度、湿度、光照等条件，加速塑料制品的老化过程
盐雾试验：将塑料制品放置在盐雾环境中，观察其腐蚀和损坏情况
聚氨酯防腐涂层实验室光加速老化对比研究
聚氨酯防腐涂层实验室光加速老化对比研究李倩倩;李晖;李朝阳;郑会保;王新波;谢可勇;孙岩【摘要】基于聚氨酯防腐涂层/碳钢体系,进行人工氙灯加速老化试验及荧光紫外(UVA、UVB)光加速老化试验,通过颜色变化及失光率变化说明老化前后宏观性能的改变,用扫描电子显微镜(SEM)及衰减全反射-傅里叶红外光谱(FT-IR)分析老化前后微观形貌结构特征的变化.结果表明:在3种实验室光加速老化试验中,样品的色差均呈现上升趋势,而失光率的变化趋势差异显著;通过微观形貌结构分析样品的变化可知,氙灯加速老化试验中,聚氨酯前期以水解降解方式为主,老化后期发生光氧化降解;而荧光紫外加速试验以光氧化降解为主,UVA老化的光氧化降解主要发生在试验后期,UVB老化的光氧化降解主要发生在试验前期.【期刊名称】《涂料工业》【年(卷),期】2018(048)009【总页数】6页(P46-51)【关键词】聚氨酯防腐涂层;氙灯加速老化;荧光紫外加速老化;老化历程【作者】李倩倩;李晖;李朝阳;郑会保;王新波;谢可勇;孙岩【作者单位】中国兵器工业集团第五三研究所,济南250031;中国兵器工业集团第五三研究所,济南250031;济南市计量检定测试院,济南250101;中国兵器工业集团第五三研究所,济南250031;中国兵器工业集团第五三研究所,济南250031;中国兵器工业集团第五三研究所,济南250031;中国兵器工业集团第五三研究所,济南250031【正文语种】中文【中图分类】TQ630.1作为金属防腐最有效、最经济的方法，有机涂层是目前应用最普遍的防护手段。
在实际使用过程中，有机涂层由于受到物理因素(太阳光和温度)、化学因素(氧、臭氧、水、酸、碱、盐和有机溶剂)及生物因素(微生物)的共同作用，会出现失光、变色、粉化、附着力下降等老化现象。
研究涂层老化常用自然老化试验及实验室人工加速老化试验。
自然环境试验方法虽然接近涂层真实的使用环境，但由于其试验周期长，影响因素多并交互作用于涂层，很难形成统一的理论描述其老化的过程，因此研究者开展了大量的模拟户外自然环境的人工加速老化试验[1-8]。
科技成果——抗太阳灼伤滴灌带技术
科技成果——抗太阳灼伤滴灌带技术适用范围主要适用于大田膜下滴灌灌溉工程，使工程的使用寿命增长。
技术原理本技术利用空心玻璃微珠的高折射率产生良好的光回归反射效应以及含氟丙烯酸酯共聚物的高熔点对滴灌带表面形成保护层两项技术的集成，研究开发出了一种新型的抗太阳灼伤滴灌带涂层配方。
工艺流程1、原料：以高密度聚乙烯、低密度聚乙烯和线性低密度聚乙烯三种型号聚乙烯的混配料，按配方比例添加适量的色母料、抗氧母料及其他助剂进行混合搅拌均匀。
2、将混合料加入挤出机料斗，并利用真空上料机加入挤出机挤出成型。
3、将物料通过挤出机从直角机头挤出的同时，由滴头选片装置及滴头输送轨道将滴头经过机头内部输送至挤出的管胚内部，滴头与处于熔融状态的管胚相粘接。
4、将粘好低头的管胚通过定径套送入真空冷却定型箱内进行真空定径定型以及初次冷却，然后进行滴灌带表面干燥、涂层材料涂覆、辐照交联、二次冷却、牵引打孔、收卷几个过程，制成抗太阳灼伤滴灌带。
关键技术本技术中首先利用压缩空气通过特制的风环沿滴灌带生产方向逆向将滴灌带表面的大量水分吹离滴灌带表面，接着滴灌带被送入一个两端敞口的鼓风干燥箱内对滴灌带表面进行二次干燥，鼓风干燥箱设定温度一般以90±2℃为宜。
滴灌带穿过干燥箱后进入涂层阶段，滴灌带穿过特制的环形喷枪，将含氟丙烯酸酯共聚物涂层乳液均匀的喷涂到滴灌带表面，形成0.02-0.04mm厚度的涂层。
滴灌带在经过含氟丙烯酸酯乳液涂覆后立刻被送入紫外光辐照箱内，进行涂层的紫外光辐射交联反应，辐照交联时间一般为1.5-2s。
应用情况技术成果经在内蒙古及甘肃省河西走廊马铃薯、棉花等作物推广应用10万亩。
典型案例（一）项目概况内蒙古赤峰市巴林右旗2013年膜下滴灌巩固项目，所需滴灌带1240万米，涉及巴林右旗索博日嘎镇、查干沐沦镇、幸福之路苏木、巴彦塔拉苏木、大板镇、查干诺尔镇、宝日勿苏镇、西拉沐沦苏木，涉及玉米膜下滴灌2余万亩。
（二）技术指标依据《水利水电工程等级划分及洪水标准》（SL252-2000）、《防洪标准》（GB50201-94）、《灌溉与排水工程设计规范》（GB50288-99）、《节水灌溉工程技术规范》（GB/T50363-2006）、《泵站设计规范》（GB/T50265-97）、《中国地震烈度区划图》（GB18306-2001）、《水工钢筋混凝土结构设计规范》（SL191-2008）等规范。
