稠化水压裂液常用稠化剂主要是水溶性聚合物共47页文档
压裂液
稠化油压裂液 （将稠化剂溶于油中配制而成）
油溶性高分子
油基冻胶压裂液
配液方法： 原油（成品油）+胶凝剂+活化剂→溶胶液 水+NaALO2 →活化液 溶胶液+活化液+破胶液→油基冻胶压裂液
油田化学 LOGO
油基压裂液基本特点
油的滤失量大
容易引起火灾
油的粘度高于水，摩阻 比水大
油基压裂液
易使作业人员、设备、 场地受到油污
主要成分为多糖天然高分 子化合物，主要包括： -胍胶及其衍生物 -田箐胶及衍生物 -魔芋胶
天然植物胶 水基压裂液
纤维素衍生 物压裂液
是一种非离子型聚多糖， 主要有： -羧甲基纤维素（CMC） 冻胶压裂液 -羟乙基、羟丙基纤维素
主要是部分水解羟甲基叉 基聚丙烯酰胺水基冻胶 压裂液
合成聚合物 压裂液
压裂液添 加剂
油田化学 LOGO
Contents
压裂液的定义 压裂液的分类 常用压裂液简介
压裂液性能
压裂液性能评价
油田化学 LOGO
压裂液定义
压裂液
压裂液是压裂过程中 所用的液体。
油田化学 LOGO
压裂液的分类
根据注入井内的压裂液在不同阶段各自的作用，将其分为 三类： • 前置液
破裂地层并造成一定几何尺寸的裂缝，同时还起到一定的降温作用。
对压裂液的性能影响 很大，不同的添加剂 的作用不同
油田化学 LOGO
水基压裂液---添加剂
降滤失剂 交联剂
降阻剂 稠化剂 表面活性剂 粘土稳定剂 温度稳 定剂
破胶剂
杀菌剂
正确使用添加剂，可以 配制出物理化学性能优 良的压裂液，保证顺利 施工，减少对油气层的 损害，达到既改造好油 层，又保护好油气层的 目的。
《井下作业》第四章水力压裂技术
货源广、便于配制、价钱便宜。大型压裂中，压裂液是压裂施工费用中的主要组
成部分。速溶连续配制工艺大大方便了施工，减少了对液罐及场地的要求。
二、压裂液的类型
目前常用的压裂液有水基压裂液、酸基压裂液、油基压裂液、乳状压裂液及泡沫压裂液
等。具有粘度高、摩阻低及悬砂能力好等优点的水基冻胶压裂液，已成为矿场主要使用的压
裂液
81
（ 一 ）水 基 压 裂 液
水基压裂液是用水溶胀性聚合物经交联剂交联后形成的冻胶。常用的成胶剂有植物胶、
纤维素衍生物以及合成聚合物；交联剂有硼酸盐、钛、锆等有机金属盐等。在施工结束后，
为了使冻胶破胶还需要加入破胶剂，常用破胶剂有过硫酸铵、高锰酸钾和酶等。
活性水压裂液
在水溶液中加入表面活性剂的低粘压裂液称为活性水压裂液。这种压裂液配制简单、成
第 四 章 水 力 压 裂 技 术
水力压裂是利用地面高压泵组，将高粘液体以大大超过地层吸收能力的排量注入井中， 在井底憋起高压，当此压力大于井壁附近的地应力和地层岩石抗张强度时，在井底附近地层 产生裂缝。继续注入带有支撑剂的携砂液，裂缝向前延伸并填以支撑剂，关井后裂缝闭合在 支撑剂上，从而在井底附近地层内形成具有一定几何尺寸和导流能力的填砂裂缝，使井达到 增产、增注的目的。
施工资料统计出来的，破裂压力梯度值为：
。可以用各地区的破裂压力梯度的
大小估计裂缝的形态，一般认为 小于
时形成垂直裂缝，而大于
时
则是水平裂缝。因此深地层出现的多为垂直裂缝，浅地层出现水平裂缝的几率大。这是由于
浅地层的垂向应力相对比较小，近地表地层中构造运动也较多，水平应力大于垂应力的几率
也大。有时会碰到破裂压力梯度特高的地层，这可能是由于构造关系或岩石抗张强度特别大
压裂液体系课件
物，其特点是降阻性能好、无残渣等优点，缺点
是耐盐性能差、剪切稳定性差，残胶吸附堵塞，
对地层造成伤害，这些问题限制了合成聚合物稠化
剂的推广应用。
增稠剂
六、压裂液添加剂
常用稠化剂的性能会由于加工和化学改性工艺的差别
五、压裂液类型简介
(四)乳化压裂液 乳化压裂液为一种液体分散于另一种不相混溶的液体
中所形成的多相分散体系，如用表面剂稳定后的油包水或 水包油。乳化压裂液的特点是具有良好的输送性能，滤失 小，成本较油基压裂液低，缺点是耐温性能差，摩阻高， 浪费也较大。乳化压裂液系统主要包括油相、水相及各种 添加剂。水相主要为含有表面活性剂的稠化水，油相可以 是原油、柴油、煤油及凝析油等，添加剂则包括各种表面 活性剂，如十二烷基磺酸钠、油酸三乙醇胺等。
五、压裂液类型简介
2、水基冻胶压裂液的种类及用途
⑴低温交联水基压裂液
低温交联水基压裂液主要以植物胶原粉（包括羟乙基 槐豆粉、羟乙基皂仁粉、田菁粉等）为增稠剂，硼砂为交 联剂，按一定交联比配制而成的压裂液。此压裂液粘温性 能较差，只能用于低温井。
⑵纤维素衍生物中、高温压裂液
纤维素衍生物压裂液主要包括羧甲基纤维素（CMC） 压裂液和羟乙基纤维素（HEC）。CMC压裂液包括与硫酸铬 钾或硫酸铝钾交联的中、高温压裂液、CMC高温乳化压裂 液等，HEC压裂液则只适用于较低温度的井。纤维素衍生 物压裂液的特点是残渣含量低，对地层伤害小，但剪切稳 定性较差，且原料价格越来越昂贵，逐渐被植物胶及其改 性产品取代。
五、压裂液类型简介
表1 清洁压裂液破胶液粘度
压裂液量ml 烃加入量ml
破胶液粘度mPa.s
100
煤油10ml
2.52
原油10ml

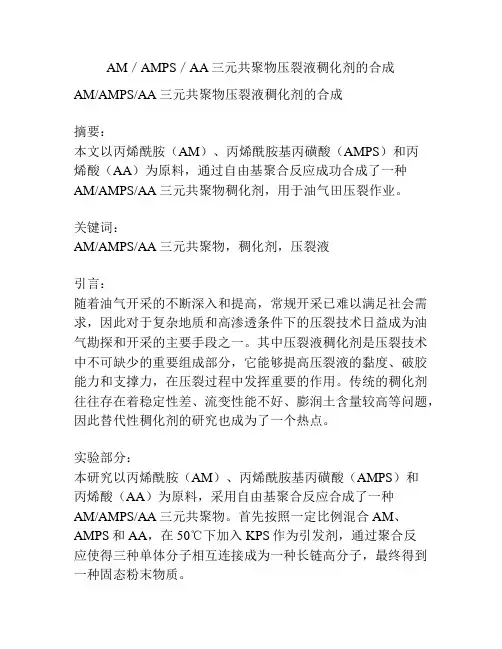

AM／AMPS／AA三元共聚物压裂液稠化剂的合成
AM／AMPS／AA三元共聚物压裂液稠化剂的合成AM/AMPS/AA三元共聚物压裂液稠化剂的合成摘要：本文以丙烯酰胺（AM）、丙烯酰胺基丙磺酸（AMPS）和丙烯酸（AA）为原料，通过自由基聚合反应成功合成了一种AM/AMPS/AA三元共聚物稠化剂，用于油气田压裂作业。
关键词：AM/AMPS/AA三元共聚物，稠化剂，压裂液引言：随着油气开采的不断深入和提高，常规开采已难以满足社会需求，因此对于复杂地质和高渗透条件下的压裂技术日益成为油气勘探和开采的主要手段之一。
其中压裂液稠化剂是压裂技术中不可缺少的重要组成部分，它能够提高压裂液的黏度、破胶能力和支撑力，在压裂过程中发挥重要的作用。
传统的稠化剂往往存在着稳定性差、流变性能不好、膨润土含量较高等问题，因此替代性稠化剂的研究也成为了一个热点。
实验部分：本研究以丙烯酰胺（AM）、丙烯酰胺基丙磺酸（AMPS）和丙烯酸（AA）为原料，采用自由基聚合反应合成了一种AM/AMPS/AA三元共聚物。
首先按照一定比例混合AM、AMPS和AA，在50℃下加入KPS作为引发剂，通过聚合反应使得三种单体分子相互连接成为一种长链高分子，最终得到一种固态粉末物质。
通过红外光谱（FT-IR）、核磁共振氢谱（1H-NMR）、热重分析（TGA）等手段对合成的AM/AMPS/AA三元共聚物进行了表征。
结果表明，合成的三元共聚物中，AM、AMPS和AA三者之间存在相互作用，且其分子结构中含有较多的羧酸、磺酸和酰胺基等活泼官能团，在高温和压力下能保证其稳定性，表现出非常良好的响应性和流动性，具有很好的应用前景。
结论：通过自由基聚合反应成功合成了一种AM/AMPS/AA三元共聚物，该共聚物在稳定性、响应性和流动性方面表现出优良的特性，能够成为一种高效、环保、经济的油气田压裂液稠化剂，具有广泛的应用前景。
实验结果还发现，AM/AMPS/AA三元共聚物在不同温度下具有不同的黏度和流变性能。
在5°C以下时，其黏度较低且流变性能不太稳定，而在15~30°C范围内，其黏度达到最大值并且具有非常好的流变性能。
压裂液-专题一
可得到 可得到 WG-8 可得到
WG17 LGCVI
WG-18
NWG-70 NWG-31 SLR,LFC-3 NWG-31, GW-38 NWG-11SLR, XLFC-1,GC-2
油 基 压 裂 液 中 的 CMHPG胶 油 基 压 裂 液 中 的 CMHPG粉
在油基压裂液中的瓜胶。 XLFC1
LGCIV, LGC-8
表4 羟丙基瓜尔胶与国外有关公司同类产品的性能对比
测定项目
超细HPG 稠化剂 淡黄色粉末
100
GRJ-11
淡黄色粉末
WG-16
外观
（120目） ≥ （200目） ≥
荧光白色粉末
99
98
细度
从表4中，我们可以看出，我们新研制的 超细HPG稠化剂的性能已经超过国外的有关 7.0 8.0 7.2 含水≤% 同类产品的性能。已经工业化生产的GRJ-11 0.5%粉比的表观粘 也已经达到国外同类产品的水平。 70 58.5 59.5 度≥mPa.s
在实验时，我们同时作了粘度恢复实验，包括冷却、
和剪切降解对粘度的影响。
B:OBC—2交联剂交联的羟丙基瓜胶 压裂液的性能
700 600
© ³ È ¨ Õ ¶ £ mPa.s£
HPG1 HPG2
500 400 300 200
100 结论 ：用OBC—2有机硼交联剂交联的压裂 0
15 30 45 60 75 90 105 120 液在120℃、170s-1的条件下，仍有较高的粘 ô Ð ±ä ¨ ¼ Ç Ê ¼ £ min£ © 度，这样，保证了该压裂液在该条件下仍可 以很好的悬砂、造缝，完全能满足现场施工 ¼ ¢ » ¨Ì þ  ³ È æ ô Ð ±¼ Ä ä ¯ Ø µ Í 1¡ Ò ¶ õ ¼ Ï Õ ¶ Ë ¼ Ç Ê ä µ ±» ¹ Ï 的需要。
水性增稠剂分类
水性增稠剂分类水性增稠剂，又称水性粘稠剂、水性稠化剂，是一种易溶于水的高分子聚合物，具有改善涂料的粘度、改善涂膜的快乾性能、改善涂膜的持久性能以及改善涂料的施工性能等作用。
它可以起到稠化、分散、抗膨胀、保护膜、改善涂膜的抗剥离性能等作用，是非常重要的涂料助剂之一。
由于水性增稠剂的特性不同，可以分为以下几类：一、有机官能团增稠剂这类增稠剂中含有有机官能团，主要是对水性涂料粘度有效改善，同时具有一定的膨胀性能，有利于防止涂料脱层，还可以起到降低涂料运动粘度和防止沉淀作用。
同时，这类增稠剂还可以改善涂料的外观，增加不同涂膜的抗水性，以及减少溶剂的挥发性。
二、静电絮状增稠剂这类增稠剂的主要作用是通过增强表面张力以及表面阻力来改善水性涂料的粘度。
同时，能够有效地防止涂料脱层，改善涂料的施工性能和长期隔热性能，增加涂料的耐洗涤、耐热老化性能，改善表面抗腐蚀性能。
三、聚合物类增稠剂聚合物类增稠剂，也称为高分子抗离解剂，主要用于改善水性涂料的粘度。
它可以增加涂料的附着力和防滑力，同时改善涂料的抗剥离性能，防止涂料脱层，并能够有效地增加涂料的耐磨性，抗水性，以及耐热性能。
四、溶解类增稠剂溶解类增稠剂，也称为水溶性聚合物，主要用于改善涂料的施工性能，同时具有改善涂料的耐水性能，增加涂料的粘度，以及抗剥离性能等多种功能。
这类增稠剂能够提高涂料的耐磨性和耐腐蚀性，并能够有效地增加涂料的附着力和防滑力。
总之，水性增稠剂是涂料中的重要配料，根据其使用的目的和要求，可以分为有机官能团增稠剂、静电絮状增稠剂、聚合物类增稠剂、溶解类增稠剂等。
它们的特性不同，具有各自独特的功能。
由于其独特的性质，它们都可以作为重要的涂料助剂来改善涂料的性能和提高涂料的耐久性。
因此，要想使涂料具有良好的性能，正确选择和使用水性增稠剂是必不可少的。
压裂液的主要成分
压裂液的主要成分压裂液是一种在油气井压裂作业中使用的重要工艺液体，它主要由多种成分组成。
本文将详细介绍压裂液的主要成分及其作用。
一、水水是压裂液的主要成分之一，通常占到总体积的90%以上。
水的主要作用是作为溶剂，用于溶解其他成分，形成均匀的液体，从而提高压裂液的流动性和扩散性。
此外，水还可以与其他添加剂发生化学反应，形成一些有益的产物，进一步增强压裂效果。
二、砂砂是压裂液中的固体颗粒成分，通常用于增加液体的黏稠度和密度，从而增加液体在井下的扩散能力。
砂的选择和使用需要考虑到其颗粒大小、形状和硬度等因素，以保证在压裂过程中能够达到预期的效果。
三、聚合物聚合物是一种高分子化合物，可以增加压裂液的黏稠度和粘度。
通过添加聚合物，可以提高液体在井下的携砂能力，增加压裂液在裂缝中的停留时间，从而增强裂缝的封堵能力。
此外，聚合物还可以形成一层薄膜覆盖在岩石表面，减少与岩石的摩擦，降低能量损失。
四、添加剂除了上述成分外，压裂液中还常常添加一些特定的化学物质，以实现特定的效果。
例如，pH调节剂可以调节液体的酸碱度，控制液体与岩石的相互作用；抗菌剂可以防止细菌和微生物的滋生，保持液体的稳定性；分散剂可以防止砂颗粒结团，保持液体的均匀性等。
这些添加剂的选择和使用需要根据具体的井下情况和作业需求来确定。
五、润滑剂润滑剂是一种用于减少液体与井壁以及管道摩擦的添加剂。
润滑剂可以降低液体在井下的阻力，提高液体的流动性和扩散性，从而增加压裂作业的效率。
此外，润滑剂还可以减少液体与管道之间的摩擦，降低能量损失。
六、酸化剂酸化剂是一种用于改善岩石导流能力的添加剂。
通过添加酸化剂，可以溶解岩石中的一些碳酸盐矿物，扩大裂缝的面积和长度，提高岩石的导流能力，增加压裂液在裂缝中的渗透能力。
压裂液的主要成分包括水、砂、聚合物、添加剂、润滑剂和酸化剂等。
这些成分各自具有不同的作用，通过合理的配比和使用，可以提高压裂作业的效率和效果。
在实际应用中，需要根据具体的工作条件和要求，选择合适的压裂液成分，并进行适当的调整和优化，以达到最佳的压裂效果。
压裂液
高效、环保---粘弹性表面活性剂的压裂液（VES）目前,国内外压裂液增稠剂均为羟丙基瓜胶等聚合物,这些压裂液基本上满足了现场施工要求。
但由于聚合物分子量大,在水中分散溶解性差,水不溶物相对较多,使其利用率较低,现场只能以提高加量来弥补溶解性差带来的剂量损失。
另外,增稠剂与交联剂交联形成了超大分子,水溶解性更差,压裂结束后,有相当一部分水不溶物(2 0 %～6 0 % )和未彻底破胶的超大分子驻留在地层裂缝中,使地层渗透率下降,降低了压裂改造效果。
国外石油公司研制了液体效率高、对地层污染小的清洁压裂液,文中也对该类产品进行了研发和实验,并取得了一定的成果。
交联破胶机理VES清洁压裂液是一种无聚合物的粘弹性液体,是靠一种特殊合成的低分子量表面活性剂,在一定浓度的盐溶液介质条件下,形成蠕虫状胶束缠结成网状结构而将水增稠,达到交联目的。
当遇到有机物或其它亲油性物质时,蠕虫状胶束被分解成小球状胶束,网状结构也被破坏,溶液粘度降低,达到压裂液破胶目的。
压裂液基本组成及添加剂的优选VES 清洁压裂液基本组成主要有特殊的表面活性剂、特定浓度的盐溶液、激活剂和稳定剂等,VES清洁压裂在一定环境下能够形成抗温、抗剪切的粘弹性液体。
由Schlumberger 公司开发的清洁压裂液，其商品名ClearFrac。
就是典型的VES，其分子在水中一定条件下形成棒状结构的胶束，长棒状胶束之间高度“缠结”，形成类似于交联的聚合物网状结构，具有粘弹效应和高的有效粘度，使液体具备优良的悬砂和携带性能含有VES表面活性剂溶液可以具有高粘度和粘弹性，能将其用作压裂液悬浮支撑剂。
当VES压裂液进入含油的岩芯或地层以后，亲油的有机物将被增溶到胶束中，使棒状胶束膨胀，最终崩解成较小的球形胶束，VES凝胶破解，变成粘度很低的水溶液。
碳氢化合物如油和气有这种作用，将迅速地减少VES液体的粘度到最低水平。
所以，这种体系不需要另加破胶剂Quantum奎世的高温清洁压裂液VES168，相比于国外同期的VES，具有更优越的性能。
压裂液
五、压裂液发展的趋势
目前应用最广泛的是水基压裂液约占总用量的 70%，但是天然植物胶压裂液、纤维素压裂液 和合成聚合物压裂液存在一个共同的缺点：压 裂液破胶不完全，而且破胶后残渣将残留在裂 缝内，残留在裂缝中的聚合物将严重的降低支 撑剂充填层的渗透率，从而伤害产层,导致压裂 效果变差。 清洁压裂液VES由于破胶彻底，破胶后分子量 小，无残渣，克服了这一缺点，但VES依然不 是最理想的压裂液。
泛，约占整个压裂 液用量的70%。
水基压裂液
水 基 压 裂 液
线型压裂液
活性水压裂液 稠化水压裂液
因为剪切敏感、温度稳定性差 只适用于低温、浅井、低砂量 和低砂比的小型解堵性压裂。
交联压裂液
水冻胶压裂液
解决了线型压裂液进行高温深
井压裂施工引起的剪切敏感、 温度稳定性差等许多问题。
水基压裂液
水冻胶压裂液组成：
泡沫压裂液始于80年代，主要用于衰竭地层提 高压裂的返排率和水敏地层的增产。 泡沫压裂液由气相、液相、表面活性剂和其他 化学添加剂组成。 泡沫压裂液是一个大量气体分散于少量液体中 的均匀分散体系。其组分主要有： - 气相，约70%，为内向 - 液相，约30%，为外向 - 表面活性剂（发泡剂） - 泡沫稳定剂
压裂液：压裂过程 中所用的液体。它 起着传递压力、形 成地层裂缝和沿着 张开的裂缝输送支 撑剂的作用。
二、压裂液发展史
1947年首次使用压裂液用于裂缝增产； 20世纪50年代以油基压裂液为主； 50年代末60年代初，胍尔胶稠化剂问世，水基 压裂液不断地发展，应用广泛，增产效果显著； 1969年首次使用交联胍胶压裂液； 80年代水基压裂液采用了延迟交联技术； 80年代研发出泡沫压裂液； 1997年Schlumberger公司开发出粘弹性表面活 性剂压裂液（VES）。
第四章 压裂液
优点：不需要加入任何高分子聚合物，其粘度可满 足压裂液施工的需要，不需要加入任何化学破胶剂， 采出的原油或天然级即可作为破胶剂，在地层条件 下完全破胶，没有残留物，从根本上解决了压裂液 残留物对裂缝支撑带和储层的伤害问题。另外，还 具有优良的耐剪切性能和降粘性能。 缺点：国内研究起步较晚，且成本高于普通压裂液， 目前还没有普遍应用。 适用：较低温度（小于90℃）的油气井压裂。
低温交联水基压裂液 低温交联水基压裂液主要以植物胶原粉（包括 羟乙基槐豆 粉、羟乙基皂仁粉、田菁粉等）为增稠 剂，硼砂为交联剂，按一定交联比配制而成的压裂 液。其粘温性能较差，只能用于低温井。
纤维素衍生物中、高温压裂液 纤维素衍生物压裂液主要包括羧甲基纤维素 (CMC)压裂液和羟乙基纤维素（HEC）。CMC压裂液 包括与硫酸铬钾或硫酸铝钾交联的中、高温压裂液， CMC高温乳化压裂液等，HEC压裂液则只适用于较低 温度的井。纤维素衍生物压裂液的特点是残渣含量 低，对地层伤害小，但剪切稳定性较差，且原料价 格越来越昂贵，逐渐被植物胶及其改性产品取代。
b.纤维素衍生物稠化剂主要包括羧甲基纤维素(CMC) 、 羟乙基纤维素(HEC)和羧甲基羟乙基纤维素（CMHEC) 等。其特点是水不溶物极低，但耐温性能、剪切稳定 性和降阻性能都比植物胶稠化剂要差，目前已经少应 用。但它作为一种无损害压裂液在煤层压裂改造中取 得了良好的效果。
c.生物聚合物稠化剂主要指黄原胶，它是微生 物黄单胞菌的新陈代谢产物。其特点是用量少， 增稠性好但由于制备工艺复杂，技术要求高， 价格昂贵，目前还用得较少。 d.合成聚合物稠化剂主要有部分水解丙烯酰胺 聚合物，其特点是降阻性能好，无残渣等优点， 缺点是耐盐性能差，剪切稳定性差，残胶吸附 堵塞，对地层造成伤害，这些问题限制了合成 聚合物稠化剂的推广应用。
