变压器的散热.
养老专户余额:
4516.62 养老专户余额: 12141.10 2009.3.25
干式变压器温度控制 防护 冷却方式 干式变压器的温度控制系统干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的，今对TTC-300系列温控系统作一简介。
(1)风机自动控制：通过预埋在低压绕组最热处的PT100热敏测温电阻测取温度信号。变压器负荷增大，运行温度上升，当绕组温度达110℃时，系统自动启动风机冷却；当绕组温度低至90℃时，系统自动停止风机。
(2)超温报警、跳闸：通过预埋在低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。当变压器绕组温度继续升高，若达到155℃时，系统输出超温报警信号；若温度继续上升达170℃，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。
(3)温度显示系统：通过预埋在低压绕组中的PT100热敏电阻测取温度变化值，直接显示各相绕组温度(三相巡检及最大值显示，并可记录历史最高温度)，可将最高温度以4～20mA模拟量输出，若需传输至远方(距离可达1200m)计算机，可加配计算机接口，1只变送器，最多可同时监测31台变压器。系统的超温报警、跳闸也可由PT100热敏传感电阻信号动作，进一步提高温控保护系统的可靠性。
干式变压器的防护方式根据使用环境特征及防护要求，干式变压器可选择不同的外壳。通常选用IP20防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。
干式变压器的冷却方式干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
干式变压器的过载能力干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。
如何利用其过载能力呢(1)选择计算变压器容量时可适当减小：充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性--尽量利用干式变压器的较强过载能力而减小变压器容量；对某些不均匀负荷的场所，如供夜间照明等为主的居民区、文化娱乐设施以及空调和白天照明为主的商场等，可充分利用其过载能力，适当减小变压器容量，使其主运行时间处于满载或短时过载。
(2)可减少备用容量或台数：在某些场所，对变压器的备用系数要求较高，使得工程选配的变压器容量大、台数多。而利用干变的过载能力，在考虑其备用容量时可予以压缩；在确定备用台数时亦可减少。变压器处于过载运行时，一定要注意监测其运行温度：若温度上升达155℃(有报警发出)即应采取减载措施(减去某些次要负荷)，以确保对主要负荷的安全供电。
干式变压器低压出线方式及其接口配合干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。特别是新的SC(B)9系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。
(1)低压标准封闭母线：工程配线若选用封闭母线(也称插接式母线或密集型母线槽)，相应之变压器可提供标准封闭母线端子，方便与外部母排的联接。
带外壳(IP20)产品，在外壳顶盖上配套提供封闭母线法兰；不带外壳(IP00)产品，只提供封闭母排接线端子。
(2)低压标准横排侧出线：当变压器与低压配电屏并排放置时，为方便其端子间的联接，变压器可提供低压横排侧出线，通常与GGD、GCK、MNS等低压屏相配，变压器厂与开关厂要签署接口配合纪要，确认配合接口详尽尺寸，保证现场安装顺利。
绝绝缘材料最高工作温度分为七级：Y A E B F H G 90 105 120 130 155 180 180以上 ℃ 二十进制转换 10000=1×24 =16
123456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 十进制 123456789 A B C D E F 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 十六进制 另:25=2×10+5
225=2×102+2×10+5 FDEF=F×163+D×162+E×16+F 十六进制变十进制 FF=15×16+15 CD=12×16+13 1FD=1×162+15×16+13 FDEF=1111110011101111
电流互感器二次侧为什么不能开路？ 因为同一个电流互感器的二次侧I是固定的，由U＝IR得当二次侧开路时R无限大，二次侧的电压U也会无限大，所以当电流互感器开路时容易产生高压电击事故， 同样的电压互感器里U是固定的，由I＝U/Ω，当电压互感器短路时，会产生大无限大的电流，从而烧毁互感器
现在的电容都带自放电电阻，断电后几分钟电压就很低了，要是还不放心可在断电几分钟后手动放电，直接接地短路就行。
电容器的额定电流和补偿电容器的容量有关，计算公司为：I=Q/1.732/0.4＝21.7A，Q为补偿电容器无功功率15kVAR（你的单位“kar”错误），0.4及0.4kV。电流表显示20A左右很正常。两只电流表是分别测两相的电流。
电容柜工作异常，空开老跳! 1首先保护电容大部分都是采用熔断器来保护电容的，用断路器保护的很少，几乎没有。用熔断器保护电容时熔断器的选择是：熔体的额定电流不小于电容额定电流的1.43倍，不大于电容额定电流的1.55倍来选择，看看你的断路器是不是选小了。电容在切投的时候会产生一定的涌流，所以断路器、熔断器要选择大一点。 2先观察电容器有无漏油、鼓肚现象，再测正常工作时的电流（36A左右），再观察你的电容器额定电压是多少的（按你的电压应该至少在450V,最好是525V），如果以上都正常，那只能说你设备的谐波严重。 如果是晚上出现的概率大应该是你的电容额定电压选低了
若变压器的电压比是10KV/0.4KV，则200KVA变压器的二次额定输出电流为288A。正常情况下，最大单相电流不可能达到580A。若真是到了580A，电压会很低，设备不能正常运转，靠无功补偿是解决不了的。若你是一相电流到了580A，可以调整三相负荷，使三相平衡；若三相电流均达到了580A，就应该增容，换变压器了
三相电容如何判断好坏: 安照正规必须做电容耐压测试、漏电流测试、电感量测试，才能确定好坏。 如果是判别：（1）看是否泄漏电解液（2）看外壳是否鼓起（3）用灯泡放电对比亮度（4）对比温升温度特别高说明漏电严重（5）用可调直流电源查漏电流。（6）加入交流电源看对比电流大小（电流小的表示容量小减小了）
最佳答案 关于常见的发电机柴油机及机组类的基础技术知识，早在几年前我们就以问答的形式进行了普及发布，现应部分
用户要求再次重发，由于各项技术都有更新及发展，以下内容仅供参考： 1、 柴油发电机组基本设备包括哪六个系统？答：（1）机油润滑系统；（2）燃油系统；（3）控制保护系统；
（4）冷却散热系统；（5）排气系统；（6）起动系统； 2、 为什么我们在销售工作中建议客户使用专业公司推荐的机油？答：机油是发动机的血液，一旦客户使用不合格的
机油会导致发动机发生轴瓦咬死、齿轮打牙、曲轴变形断裂等严重事故、直至全机报废。具体的机油选用及使用
注意事项详见本版相关文章。 3、 为什么新机使用一段时间后需要更换机油及机油滤清器？答：新机在磨合期中难免有杂质进入机油底壳内，使机
油及机油滤清器发生物理质变或化学质变。由武汉捷力售出的机组在进行售后客服和在包过程中，我们会由专业
人员为您进行相关保养。 4、 为什么我们要求客户安装机组时，排烟管要向下倾斜5-10度？答：主要是防止雨水进入排烟管，导致重大事 故发生。 5、 一般柴油机发动机上都装有手动油泵和排气螺栓，其作用是什么？答：用于发动前排除燃油管中的空气。 6、 柴油发电机组自动化等级怎么分？答：手动、自启动、自启动加自动市电转换柜、远距离三遥（遥控、遥测
、遥监。） 7、 为什么发电机的出线电压标准是400V而不是380V？答：因为出线后的线路有电压降损耗。 8、 为什么要求柴油发电机组的使用场地必须空气流畅？答：柴油机的出力直接受吸入的空气数量和空气质量的影响
，发电机又必须有充足的空气给予冷却。所以使用场地必须空气流畅。 9、 为什么在安装机油过滤器、柴油过滤器、油水分离器时不宜用工具把以上三器旋得太紧，而只需用手旋至不漏油
即可？答：因为如果旋得太紧其密封圈经油泡及机体升温的作用下，会热膨胀，产生很大的应力。导致过滤器壳
或分离器壳本身的损坏。更为严重的是导致机体镙母的损坏以致无法修复。 10、 怎样鉴别伪劣假冒国产柴油机？答：先查有无出厂合格证和产品证明书，它们是柴油机出厂的“身份证明
”，是必须有的。 再查证明书上的三大编号 1）铭牌编号； 2）机体编号（实物上一般在飞轮端机械切削加工过的平面上，字体为凸体）；3）油泵铭牌编号。将这三大编号
与柴油机上的实际编号核对，必须准确无误。如发现有疑点可将这三大编号报制造厂核实。 11、 操作电工接手柴油发电机组后，首先要核实哪三条要点？答：1）核实机组的真实有用功率。然后确定经济功率
，及备用功率。核定机组真实有用功率的方法为：柴油机12小时额定功率乘以0.9得出一个数据（kw），若发电
机额定功率小于或等于该数据，则以发电机额定功率定为该机组真实有用功率，若发电机额定功率大于该数据， 则必须用该数据作为机组的真实有用功率。 2）核实机组带有哪几种自保护功能。 3）核实机组的电力接线是否合格，保护接地是否可靠，三相负荷是否
油浸式变压器的发热及冷却
油浸式变压器的发热过程油浸式变压器在运行时，自己要产生一些电力损失，如导线损耗、铁心损耗和附加损耗等等。
这些损耗都以热量的形式向周围的空气或油中散出，并且使变压器各部分的温度升高。
油浸式变压器的热量主要是产生在铁心和线圈内部，并借热传导和对流等方式将热量向外扩散。
热量向外传播的路径是很复杂的，在自然风冷油浸式变压器中，可认为有下列传播过程:(1)热量由线圈或铁心内部传到自己被油冷却的表面，这一部分的热是以热传导的方式散出，(2)热量由线圈或铁心的表面传到变压器油中，(3)线圈或铁心表面附近的热油经对流散热方式把热量传到油箱或散热器的内表面，(4)油箱或散热器内表面的热量经传导方式散到外表面;(5)最后所有的热量均以对流和辐射的方式散到周围的空气中去。
很清楚，在热量传播的过程中，会引起各部位的温度差别很大。
对于铁心或线圈的截面来说，不同部位其温度也不同，可看成有许多等温线沿截面分布.一般结构的油浸式变压器线圈，经试验证明，温度的最热点在高度方向的70-75%处，而沿辐向则位于线圈厚度(自内径算起)的舌处。
为了使铁心和线圈容易散热，在变压器结构设计时，都做成具有一定尺寸的纵向或横向油道。
圆筒式线圈都具有直的纵向油道，而连续式或螺旋式线圈还具有横向油道.油浸式变压器在运行过程中，所产生的热量逐渐被散出去，当单位时间所产生的热量和单位时间所散去的热量相等时，这时变压器达到了热稳定状态。
如果变压器在额定电压、电流数值运行达到热稳定状态时(即满负载长期运行)，变压器各部位的温度都规定有一定的限值.温度的限值，一般用温升表示。
所谓温升就是变压器各部位超出冷却介质(油、空气等)的温度。
例如周围空气的温度为+40度,测得铁心的温度为105度，铁心的温升则为105-40=65度.变压器达到稳定的温升时间，因变压器容量的大小和冷却方式不同而有所区别。
小容量油浸式和干式变压器，运行后10个小时可认为稳定。
对于大型变压器则要经24小时左右才能达到稳定。
变压器温度计算
1 引言工频变压器的计算方法很多人认为已趋成熟没有什么可讨论的，对于一个单位的工程技术人员来讲温升计算问题可能并不存在，温升本身来源于试验数据，企业本身有大量试验数据，温升问题垂手可得。
下面就温升的计算公式进行探讨，本文仅提出一个轮廓，供大家参考。
2 热阻法热阻法基于温升与损耗成正比，不同磁心型号热阻不同，热阻法计算温升比较准确，因其本身由试验得来，磁心又是固定不变的，热阻数据由大型磁心生产厂商提供。
有了厂家提供的热阻数据，简单、实用何乐而不为。
高频变压器可采用这一方法。
而铁心片供应商不能提供热阻这一类数据，因此低频变压器设计者很难采用。
热阻法的具体计算公式如下:式中，温升ΔT(℃)变压器热阻Rth(℃/w)变压器铜损PW(w)变压器铁损PC(w)3 热容量法源于早期的灌封变压器，由于开放式变压器的出现这种计算方法已被人遗忘，可以说是在考古中发现。
这种计算方法的特点是把变压器看成是一个密封的元件，既无热的传导，也无热的辐射，更无热的对流，热量全部靠变压器的铁心、导线、绝缘材料消耗掉。
这样引出一个热容量(比热)的概念，就可以利用古人留给我们的比热的试验数据，准确的计算出变压器的温升来。
不是所有的变压器都可以利用这一计算公式，唯独只有带塑料外壳的适配器可采用这一方法，这种计算方法准确度犹如瓮中捉鳖十拿九稳。
若适配器开有百叶窗，那就有一部份热量通过对流散发出去，如不存在强迫对流，百叶窗对温升的影响只在百分之三左右。
上一代的变压器设计工作者对这一计算方法很熟悉，现在的变压器设计工作者根据此线索，进行考古也会有收获。
热容量法的计算模式如下：式中，温升ΔT(℃)变压器质量Gt(g)变压器铜损PW(w)变压器铁损PC(w)T—加热时间常数(s)At—变压器散热面积(cm2)Ct——变压器比热(w·s/℃·g)CC——铁心比热(w·s/℃·g)GC——铁心质量(g)cw——导线比热(w·s/℃·g)Gw——导线质量(g)cis——绝缘材料比热(w·s/℃·g)Gis——绝缘材料质量(g)Gt——变压器质量(g)4 散热面积法散热面积法基于热量全部由变压器表面积散发出去，这种算法有三种类型：4.1 统算法不管变压器的铁损铜损统统加起来，让他从变压器表面积散发出去，环型变压器常采用这一形式。
变压器温度过高的原因及处理方法
变压器温度过高的原因及处理方法
变压器温度过高的原因及处理方法
一、变压器温度过高的原因
1、电源电压过高或过低：当母线电压高于变压器额定电压时，变压器将产生过载，降低变压器的容量，加大负载电流，增加散热，温度就会升高；当母线电压低于变压器额定电压时，变压器的静（高）压边输出电压会降低，动（低）压边负载电流由于受限而增大，散热也会增大，使变压器温度升高。
2、变压器负载电流过大：变压器设计时规定的负载电流不能超出额定电流，如果超出额定电流，变压器将过载，加大散热，温度就会升高。
3、环境温度高：如果变压器散热条件不好，容易受到外界环境温度的影响，尤其是夏季高温时，变压器的温度会更容易升高。
4、散热条件不良：变压器的散热条件越好，变压器的温度就越低，反之，散热条件差，变压器的温度就会高。
变压器的散热条件主要由变压器的散热器、散热空间、散热风扇、散热液等决定。
5、变压器本身设计不合理：如果变压器的设计不合理，有可能会造成变压器过载，导致变压器温度过高。
二、变压器温度过高的处理方法
1、降低电压：电压高于变压器额定电压时，要及时采取措施降低母线电压，以防变压器温度过高，也可以投入空载控制电器，把多余的负载从变压器上去掉。
2、减少负载：当变压器的负载电流超出变压器额定负载电流时，要及时采取措施减少负载，以防变压器温度过高。
3、改善散热条件：变压器的散热空间、散热器、散热风扇、散热液等都是变压器的散热条件，要及时采取措施改善变压器的散热条件，以防变压器温度过高。
4、更换设计不合理的变压器：如果变压器的设计不合理，可以考虑把它更换，以免变压器温度过高。
5、定期检查变压器：定期检查变压器的检修状况，以防变压器出现故障，温度过高。

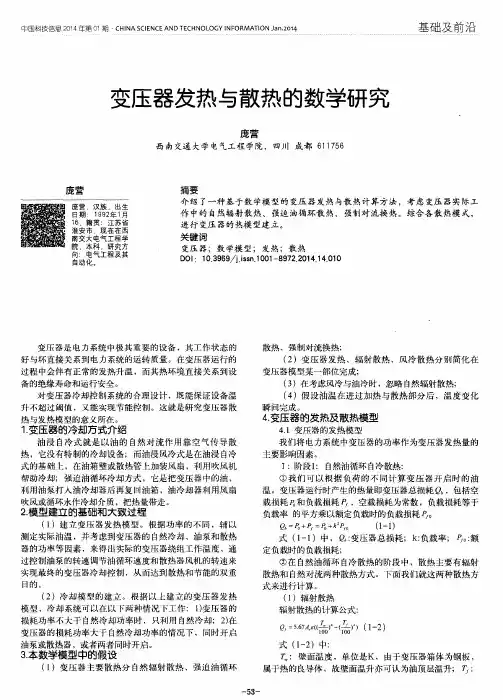

变压器发热与散热的数学研究
我 们将 电力 系统 中变 压 器的 功率 作 为变 压 器发 热量 的 主要 影响 因素 。 Ｉ ： 阶段１ ： 自然油循 环 自冷散 热： ①我 们 可 以 根 据 负 荷 的 不 同计 算 变 压 器开 启 时 的 油 温 。变压 器运 行时 产生 的热 量 即变压 器总 损耗 ，包括 空 载损 耗 和负 载损 耗 Ｐ ， ，空 载损 耗为 常数 ，负载损 耗等 于 负载 率 的平 方乘 以额定 负 载时 的负载 损耗 尸 ， 。
．
自动 化 。
变压 器是 电力 系统 中极 其 重要 的设 备 ，其 工作 状 态的 好 与坏 直接 关 系到 电 力系统 的运 转 质量 。在 变 压器 运行 的 过 程 中会伴 有 正常 的发 热升 温 ，而 其热 环境 直 接关 系 到设 备的绝缘寿命和运行安全。 对 变压 器冷 却控 制 系统 的合 理 设计 ，既 能 保证 设备 温 升 不超 过 阈值 ，又 能实 现节 能 控制 。这 就是 研 究变 压 器散 热 与发 热模 型的意 义所在 。
５ ３ 一
基 础 及 前 沿
环境 温 度 ，单 位是 Ｋ； Ａ 辐 射 表 面 积 ，单位 是 ｍ ； 通 钢板表 面发 射率 近似 为０ ． ８ ２ 。 （ ２ ） 自然对 流换 热 对流 换热量 的计 算 公式 ： Ｑ ｄ ： （ 一 ７ １ ， ）（ 卜３ ） 式 （ 卜３ ）中
＝ ＋ ＝ 十 。 （ １ —１ ）
２ ． 模型 建立 的基础和大致过程
（ １ ）建 立 变 压 器发 热 模 型 。根 据 功 率 的 不 同 ，辅 以
测定实际油温 ，并考虑到变压器的 自然冷却、油泵和散热 器的功率等 因素，来得 出实际的变压器绕组工作温度 ，通
变压器运行中温度过高现象分析与处理
变压器运行中温度过高现象分析与处理一、问题的产生原因分析变压器在运行过程中，如果温度超过了设计要求的标准，就属于温度过高的现象。
其原因可以从以下几个方面进行分析。
1.负荷过大：变压器的额定负荷是指能够连续运行的负荷，如果变压器长时间承受超过额定负荷的负荷，就会导致温度升高。
这是最常见的变压器温度过高的原因。
2.冷却不良：变压器通过自然冷却或者强制风冷方式进行散热，如果冷却系统出现故障，或者散热器受到污染或阻塞，就会导致变压器内部散热不良，温度升高。
3.绕组接触不良：变压器绕组中的接触不良会导致局部放热，增加绕组温度，进而导致整体温度升高。
4.磁通过大：变压器的磁通过大会导致变压器铁芯中损耗增加，短路电流大，导致温度升高。
5.材料老化：变压器的使用时间长了，绝缘材料可能会老化，失去绝缘性能，导致温度过高。
二、温度过高现象的危害分析1.缩短变压器的寿命：温度过高将加速变压器内部绝缘材料的老化，缩短变压器的使用寿命。
2.影响变压器的性能：温度过高会导致变压器内部电阻增加，功率因数下降，影响变压器的输出性能。
3.安全隐患：温度过高会导致变压器散热不良，转变压器外壳表面温度升高，甚至可能引发火灾等安全隐患。
三、温度过高处理方法1.负荷分散：如果变压器负荷过大，可以通过增加变压器数量或者将负荷分散到多台变压器上，以减轻单台变压器的负荷，降低温度。
2.提高冷却效果：对于自然冷却变压器，可以采取增加冷却剂流速、温度下降，或者安装冷却风扇等措施以提高冷却效果。
对于强制风冷变压器，应保证风道畅通，检查风扇运转是否正常。
3.清洗散热器：定期清洗散热器表面的尘垢和污垢，确保散热器通风散热效果良好。
4.检查绕组接触：定期对绕组进行接触检查，确保电气接触良好，避免因为接触不良产生的局部放热。
5.控制磁通：合理控制变压器的运行状态，避免磁通过大，减少损耗，降低温度。
6.定期维护：定期进行变压器维护，检查绝缘材料是否老化、周边设备是否正常运行，防止温度过高的现象发生。
变压器用片式散热器
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory&y" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
PDF 文件使用 "pdfFactory" 试用版本创建
不同电压等级变压器冷却方式
不同电压等级变压器冷却方式一、引言在电力系统中，变压器是不可或缺的重要设备之一，它主要用于变换电压，以便实现电能传输和分配。
变压器的正常运行离不开有效的冷却系统，因为变压器在工作过程中会产生大量的热量，如果不能及时有效地散热，将会导致变压器过热甚至发生故障。
本文将介绍不同电压等级变压器的冷却方式，包括油浸冷却、风冷和水冷。
二、油浸冷却油浸冷却是一种常见的变压器冷却方式，尤其适用于中低压等级的变压器。
变压器的线圈和铁芯都被浸泡在绝缘油中，通过油的循环流动，将产生的热量传递给油，然后通过散热器将热量散发到周围空气中。
油浸冷却具有散热效果好、可靠性高的特点，但需要定期检查和更换绝缘油，且占地面积较大。
三、风冷风冷是一种常用的变压器冷却方式，适用于中压等级的变压器。
风冷变压器采用风扇将周围空气吹向变压器的散热器，通过强制对流的方式将热量带走。
风冷变压器不需要使用绝缘油，减少了维护成本，但由于依赖于自然风力或风扇，散热效果受到环境温度和风速的影响。
四、水冷水冷是一种高效的变压器冷却方式，主要适用于高压等级的变压器。
水冷变压器利用水来吸收和带走变压器产生的热量，通过水循环流动，将热量传递给冷却水，然后通过换热器将热量散发到周围环境中。
水冷变压器散热效果好，可靠性高，并且可以适应大功率变压器的散热需求，但需要专门的水冷系统，增加了设备成本和维护工作量。
五、比较分析油浸冷却、风冷和水冷是常见的变压器冷却方式，它们各有优缺点。
油浸冷却具有散热效果好、可靠性高的特点，适用于中低压等级的变压器；风冷变压器不需要使用绝缘油，减少了维护成本，但散热效果受到环境温度和风速的影响，适用于中压等级的变压器；水冷变压器散热效果好，可适应大功率变压器的散热需求，但需要专门的水冷系统，增加了设备成本和维护工作量，适用于高压等级的变压器。
六、结论根据变压器的电压等级不同，可以选择不同的冷却方式。
油浸冷却适用于中低压等级的变压器，具有散热效果好、可靠性高的特点；风冷适用于中压等级的变压器，不需要使用绝缘油，减少了维护成本；水冷适用于高压等级的变压器，散热效果好，可适应大功率变压器的散热需求。
变压器热管散热技术
在重 力 热 管 基 础 上 ， 重 力 热 管 的 吸热 器 （蒸 将
发段 ）和散热 器 （冷 凝段 ）分开 布置 ， 过输 汽 管 和 通
用， 使冷 凝 液能从 冷端传 向热端 ， 蒸 发传 热用 。作 供
介质是 真空 状态下 被封 人管 内的传 热 液体 。将 热工
［ 收稿 日期］ ２１ —９１ ０００ —８ ［ 作者简介］ 万 黎（９ ０ ， ， １ ８ 一）男 武汉人 ， 工程 帅。
面得 到 了广泛 的应用 。 １ １ 热 管结构 及工 作原 理 ． １ １ １ 非重 力型热 管 ． ．
地进行 ， 热量 则 由热 端不 断传 向冷端 。 而
１ １ ２ 重 力型热 管 ．．
冷 凝 液返 回加 热段 也可 借助 重力完 成 。当热管
处 于地 面重 力 场 中 ， 工质 的循 环 流 动将 主要 受 重 其 力 影 响 。当其倾 斜 或垂 直放 置时 ， 蒸发段 处 于下 方 ， 则 在上 方冷 凝 的液体 工 质可 借助重 力而 回流 到蒸 发
Ｖ ｏ１ ３４ Ａ ｃ ． Ｉ （
湖 北 电 力
２１年】月 笙 Ｏ鲞２ ０ ｌ
Ｄｅ ． ｌ ｃ ２Ｏｌ ０
变 压 器 热 管 散 热 技 术
万 黎 忻 俊 慧 刘 铃 铃 ， ，
４ ０ ７ ；． ３ ０ ７ ２ 中国地质 大 学 ，武汉 ４０ ７ ） ３ ０ ４ （． １ 湖北 省 电力试验 研 究 院 ，武 汉
管抽成 负 压后 充 以适 量 的 工作 介 质 ， 紧贴 管 内 壁 使
的 吸液芯 毛 细多孑 材 料 中充满 液体后 加 以密封 。管 Ｌ 的一端 为 蒸 发 段 （ 热 段 ） 另 一 端 为 冷 凝 段 （ 却 加 ， 冷 段 ）根 据 应用 需要 在 两段 中间可布置 绝热 段 。 ，
变压器局部过热原因的分析和总结
变压器局部过热原因的分析和总结首先，变压器设计不合理是变压器局部过热的一个重要原因。
包括变压器结构设计、冷却系统设计、线圈材料选择等。
如果变压器的散热系统不合理，如散热面积过小、通风不良，就会导致温度升高。
线圈材料的选择也至关重要，如果选择的线圈材料导热性能不好，就容易发生过热。
其次，变压器负载过大也是造成局部过热的一个原因。
当负载超过变压器额定负载时，就会造成变压器过载，从而导致局部过热。
过载时，变压器的损耗会增加，温度升高，如果超过变压器允许的温升限值，就会导致局部过热。
第三，变压器绝缘材料老化、损坏也可能导致局部过热。
变压器绝缘材料通常由固体绝缘材料和液体绝缘材料组成，长期工作后，这些绝缘材料会发生老化、变质甚至损坏，导致绝缘不良，从而引发局部过热。
第四，变压器接触不良也是局部过热的一个原因。
变压器内部的接线、接头存在接触不良导致的接触电阻，电流通过时会发生局部过热。
特别是在高频情况下，接触电阻对局部过热的影响更加显著。
第五，变压器周围环境温度过高也会导致局部过热。
环境温度过高会影响变压器的散热条件，使得变压器内部温度升高，从而导致局部过热。
第六，变压器负荷不均衡也可能引起局部过热。
当变压器的负载不均匀分布时，会使得一些部位的电流过大，从而引发局部过热。
总结起来，变压器局部过热的原因多种多样，包括设计不合理、负载过大、绝缘材料老化、接触不良、环境温度过高、负荷不均衡等。
为了避免变压器局部过热，应该从多个方面综合考虑，合理设计变压器的结构和冷却系统，保证变压器的正常负载范围内运行，定期检查绝缘材料的状态，及时排除接触不良等问题，在变压器周围创造良好的散热条件等。
变压器的检查项目
变压器的检查项目变压器是电力系统中重要的电气设备之一，用于将电能从一个电压等级转换为另一个电压等级。
为了确保变压器的正常运行和延长其使用寿命，需要定期进行检查和维护。
下面是变压器常见的检查项目：1. 外观检查：检查变压器外壳是否完好，有无变形、裂纹或漏油现象。
检查冷却器、散热器、风扇等散热设备是否正常运行。
检查变压器周围的环境是否干净、整洁。
2. 温度检查：使用红外测温仪或接触式温度计测量变压器的温度。
检查变压器各部位的温度是否正常，是否存在过热现象。
3. 绝缘电阻测量：使用绝缘电阻测试仪测量变压器的绝缘电阻。
检查变压器的绝缘性能是否良好，是否存在绝缘击穿风险。
4. 油质检查：取样变压器油进行实验室分析，包括油质指标、水分含量、气体分析等。
检查变压器油的质量是否正常，是否需要更换。
5. 内部检查：拆卸变压器的油箱盖，检查变压器内部的绝缘结构、线圈、接线、绝缘垫片等。
检查是否存在松动、腐蚀、烧毁等问题。
6. 电流检查：使用电流表或电能表检查变压器的负载电流、空载电流以及短路电流。
检查变压器的电流是否正常，是否超过额定值。
7. 电压检查：使用电压表检查变压器的输入电压和输出电压。
检查变压器的电压是否稳定，是否存在过高或过低的情况。
8. 保护装置检查：检查变压器的保护装置，包括差动保护、过流保护、过压保护等。
检查保护装置是否正常工作，是否能及时响应故障。
9. 空气干燥剂检查：检查变压器内部的空气干燥剂，检查其吸湿性能是否正常，是否需要更换。
10. 清洁维护：定期清洁变压器外壳和散热设备，保持变压器的散热性能。
清洁时要注意安全，避免使用水或湿布接触到电气部件。
11. 记录和报告：对每次检查进行记录，包括检查日期、检查人员、检查项目、检查结果等。
及时向相关部门或人员提交检查报告，以便进行后续的维修和管理。
以上是变压器常见的检查项目，通过定期检查和维护，可以及时发现问题并采取相应的措施，确保变压器的安全运行和可靠性。
