35kV下(允)～富(东)送电线路工程导线架设作业指导书
35kV 电杆组立作业指导书
目录1 编制的依据 (2)2 工程(设备) 及工程量简介 (2)3 作业前应该做的准备工作和必须具备的条件 (3)4 参加作业人员的资格及要求 (3)5 作业所需的机具、工具、仪器、仪表 (4)6 作业程序、方法及内容 (5)7 强制性条文执行条例 (8)8 职业健康安全、文明施工、环境保护措施 (8)9 施工进度控制 (9)10 危险识别、风险评估及控制对策 (9)1 编制的依据2 工程(设备) 及工程量简介2.1 工程概况本工程总装机容量为200MW，安装100台2MW风机，采用10回35kV集电线路接入场内新建的110kV升压变电站。
集电线路以架空方式为主，在末端进升压站时采用电缆。
箱变高压侧采用套管上出线接入架空线路。
本工程10回架空线路的总里程为90.31km。
2.2 设备概况本工程架空线路杆塔采用带拉线门型混凝土杆，杆塔基础为预制底拉盘。
本工程架空线路导线采取变径方案，按经济电流密度法确定截面，导线变径基本原则：线路接入6台及以下风机时，架空导线选用钢芯铝绞线LGJ-120/25，线路接入6台以上风机时，架空导线选用钢芯铝绞线LGJ-240/30；线路末端约1km范围架设地线，选用GJ-50。
本工程集电线路的杆塔形式以带拉线的普通钢筋混凝土门型杆为主，每根电杆由上下两段焊接而成，上段选用S30-9/1414型，下段选用X30-6/1414或 X30-9/1414型。
电杆按受力和用途分类，有直线杆、转角杆、直线耐张杆、终端杆等型式。
2.3 工程量统计电杆基础开挖→电杆焊接→电杆组装→电杆吊装→基坑回填3 作业前应该做的准备工作和必须具备的条件3.1 电杆组立施工前，施工队认真熟悉施工图纸，理解设计要求，严格按图施工。
3.2 基坑经过检查且质量合格。
3.3 耐张杆、直线杆、转角杆的基础预偏符合设计要求。
3.4 直线杆顺线路方向位移,35kV架空线路不应超过设计档距的1%；直线杆横线路方向位移不应超过50mm；转角杆,分歧杆的横线路,顺线路位移均不应超过50mm。
35KV送电线路工程(专项)施工方案
35KV送电线路工程(专项)施工方案
一、项目概述
本施工方案旨在针对35KV送电线路工程(专项)进行施工计划和工作安排。
二、施工准备
1. 进行项目详细规划和设计，确定施工路线和关键节点。
2. 提前准备所需的施工材料和设备，并进行检查和调试。
3. 招募熟悉施工操作的人员，并进行培训和安全教育。
三、施工流程
1. 清理施工区域，确保施工现场的安全和整洁。
2. 按照设计要求，进行土方开挖和基础施工。
3. 安装并连接电缆和设备，包括电线、绝缘子等。
4. 进行电缆敷设和线路布线工作。
5. 对施工完成的线路进行检查和测试，确保质量合格。
6. 完成线路投运前的必要验收和手续办理。
四、安全保障
1. 严格依照相关法规和标准，确保施工作业的安全和环保。
2. 做好施工现场的防火、防雷等工作，确保工作人员和设备的
安全。
3. 加强施工人员的安全教育和意识培养，提高施工安全保障水平。
五、质量控制
1. 完善的施工记录和质量控制体系，确保施工过程的可追溯性。
2. 加强对施工材料和设备的检测和验收，保证质量合格。
3. 严格按照设计要求和相关规范进行施工，保障施工质量。
六、项目管理
1. 制定详细的施工计划和进度安排，做好项目管控。
2. 定期召开施工进度会议，及时解决施工中的问题和难题。
3. 做好沟通和协调工作，确保各参与方之间的合作顺畅。
以上为35KV送电线路工程(专项)施工方案的简要介绍，具体
的施工细节和技术标准还需根据实际情况进行调整和完善。
35kv线路铁塔组立作业指导书
35KV架空线施工铁塔组立作业指导书批准：审核：编制：目录一、概况及编制依据 (2)二、铁塔组立施工 (5)三、铁塔组立施工注意事项 (26)四、铁塔组立安全措施 (28)一、概述1、我公司施工的35KV架空线施工全长6km共有铁塔26基，基中转角塔13基，直线塔13基。
转角塔型： 35H-SJ11、35H1SJ12、35H-SJ13、1D9-SJC1四种。
直线塔型：35H-SZ11一种。
直线塔型呼称高为18～30m，转角塔型呼称高为15～24m。
21.2编制依据1、《110—500kV架空电力线路施工及验收规》（GBJ233—90）、设计文件、施工图会审纪要。
2、《电力建设安全工作工程》、《电业安全工作规程》。
3、设计部门提供的施工图。
4、本工程施工组织设计和本作业指导书。
1.3编制原则1.3.1坚决遵照招标文件各项标准和条款要求，根据工地的实际情况。
1.3.2认真贯彻国家和地方有关基本建设的各项方针、政策，遵守国家和地方的法律。
严格执行施工程序和合同规定的工程竣工工期，严格遵守设计规、施工规和验收标准。
1.3.3采用流水交叉施工方法组织有节奏、均衡和连续施工；坚持先进性、科学性、经济性与实际相结合。
1.3.4坚持“质量第一，安全第一”，在安全生产的原则下，推行标准化管理和实行安全生产责任制；坚持对施工过程严密监控、动静结合、科学管理的原则。
1.3.5实行项目法管理，通过对劳力、设备、材料、资金、技术方案和信息的优化处置，实现造价、工期、质量目标效果。
1.3.6实行监理、施工、设计和建设单位四结合，做好施工部署，一切忠实业主，一切听从监理的指挥；言必行、行必果，兑现我公司在投标书中的承诺。
1.3.7充分利用现有机械设备，扩大机械化施工围，减轻劳动强度，提高劳动生产率。
1.4编制说明1.4.1在认真、全面系统地阅读招标文件和施工设计图的基础上，通过对施工现场的实地踏勘、了解及业主、监理对承建商的各项要求。
导线架设作业指导书(非张力放线)
目录一、工程概况 (2)1、工程概述 (2)二、编制依据 (2)三、施工前准备 (2)3.1 材料准备 (2)3.2 主要机械及工器具 (2)3.3 劳动力组织 (3)3.4 施工准备 (3)四、架线施工 (4)4.1放线前现场的准备工作 (4)4.2放线布线的要求 (4)4.3导地线展放 (4)4.4导（地）线展放过程中的注意事项 (5)4.5紧线 (5)4.6导、地线连接 (6)4.7划印 (7)4.8临锚 (7)4.9挂线 (7)4.10复测弧垂 (8)4.11电力线路交叉跨越施工方案 (8)4.12 主要公路跨越施工方案 (10)五、安全施工措施 (11)六、施工安全注意事项 (13)七、环境与节能注意事项 (14)八、质量保证措施 (14)1、质量管理 (14)2、质量技术管理 (15)九、安全文明施工措施 (18)十、危害辩识、风险分析和预防措施 (18)十一、环境与节能注意事项 (20)一、工程概况1、工程概述***风电场变电站风机出口电压为690V经电缆引下至箱式变压器低压侧，由箱式变压器升压至35kV，再通过35kV电缆T接到35kV架空线上，A回架空线路接10台风机，B回架空线路接11台风机，C回架空线路接13台风机，D回架空线路接12台风机。
我方承建的A标段为A、B及AB三条回路采用架空和电缆相结合的架设方式架空线路共计5.8km。
该工程架空线路导线采用LGJ-185/30型号钢芯铝绞线,远程控制系统及避雷线使用OPGW光缆。
二、编制依据1、***设计院2、《电气装置安装工程质量检验及评定规程》DL/T 5161.1~17-20163、《电力建设安全工作规程第2部分：电力线路》DL 5009.2-20134、《电气装置安装工程接地装置施工及验收规范》GB 50169-20165、《电气装置安装工程66kV及以下架空电力线路施工验收规范》GB 50173－20146、《电气装置安装工程电气设备交接试验标准》GB 50150－2016三、施工前准备3.1 材料准备导线、、绝缘子、金具已到货，所有材料检验合格。
35kV-110KV线路附件安装作业指导书.doc

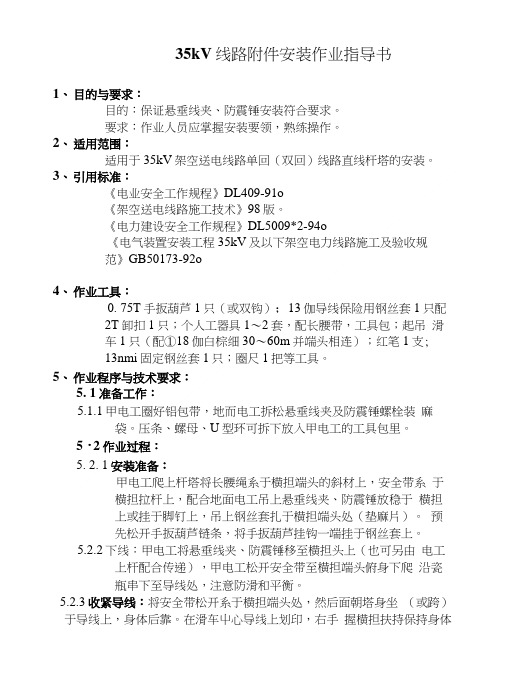

35kV线路附件安装作业指导书1、目的与要求：目的：保证悬垂线夹、防震锤安装符合要求。
