打设塑料排水板技术交底
塑料排水板施工方案
塑料排水板施工方案一、工程概况我公司承建的国家高速公路网乐山至雅安段公路TJ12标段，是国家高速公路网成渝地区环线的重要组成部分，本项目跨雅安市雨城区与名山县。
由主线（K90+050～K96+435.771）、雅安连接线（LK0+000~LK2+785）和名山连接线（JK0+005.513~JK3+340。
534）三部分组成，主线长6。
386㎞，雅安连接线长2.785㎞，名山连接线长3.335㎞，线路全长合计12.506㎞。
名山连接线起于凤鸣互通平交口，经彭家沟于雅安至凤鸣乡村公路平交,经代家碥下穿本项目主线,绕凤鸣乡背后，穿丘陵区，下至代家碥，跨越名山河，止于郝家咀变电站北部，设置平交雅安生态工业园区沿江公路，路线长度3.335㎞。
名山连接线软基处理段地段有JK0+295～JK0+360、JK0+765~JK0+815 、JK1+025～JK1+140 、JK1+875～JK1+975、JK2+300~JK2+500共4处。
主要工程数量、处理措施等见附表。
二、施工准备（一）清理场地，合理布置现场，在田埂或陡坎段将其削成不陡于20°的斜坡面；（二）在软基处理范围内开挖纵、横向排水沟，在路基边沟位置开挖临时排水沟,将农田水引至附近沟渠中排除，疏干原地面;（三）摊铺一层泥岩填料形成排水横坡，其边缘厚度为30cm,中心厚度不大于100cm，再铺设砂砾石垫层，其厚度为50cm，含泥量不得大于5%；(四)塑料排水板采用SPB-1或SVD-1型，按正三角形布置,间距误差应小于15cm，板底深至基岩面处，露出砂砾石垫层0.2m；(五)路堤填筑前应于坡角设置干砌片石护脚及渗水土工织物,形成排水通道，排泄软基固结渗流水,防止垫层砂砾石流失;(六)路堤应按6个月时间分层均匀填筑，填筑过程中应进行沉降及稳定观测，严格控制填筑速率，避免因加载过快出现路基剪滑破坏。
控制标准为：路基中心地面沉降速率每昼夜不大于1。
滨海滩涂地区塑料排水板软基处理施工质量控制
浅议滨海滩涂地区塑料排水板软基处理施工质量控制（温州市交通工程咨询监理有限公司浙江温州 325026）【摘要】近年来，采用塑料排水板固结软基成为一种新兴的方法，因其具有排水速度快、耐久性强、施工方便、成本低廉等特点，已成为目前处理软土地基，特别是滨海地区深厚层滩涂软土地基处理的首选施工方法。
本文结合工程实践，介绍了塑料排水板在滩涂软基础处理中的施工工艺、质量控制，供同行参考。
【关键词】滨海滩涂塑料排水板施工工艺质量控制1 前言随着经济发展及国家“十二五”规划纲要的提出，建设项目迅猛增加，但在建设过程中各种恶劣的地质情况无法避免。
我国沿海发达地区滨海区域多为滩涂，有相当一部分工程项目是建在滩涂软土地基上。
软土多为淤泥、淤泥质粘土、淤泥质亚粘土及淤泥混砂层，其特点是厚度大、含水量大、压缩性高、抗剪强度低，天然地基不能满足承载力、沉降量、沉降差的要求。
因此，这类软土地基通常要采取处理措施。
塑料板排水固结法就是处理这类软土地基的有效方法之一，因其具有排水速度快、耐久性强、施工方便、成本低廉、排水固结效果好等特点，而愈来愈多的在滨海滩涂地区软基处理中推广应用。
从2008年开始，笔者先后参与了临海市北洋涂围垦工程、宁波市北仑区七姓涂围海造地工程、77省道延伸线龙湾至洞头疏港公路工程三个项目的软基处理施工。
软基处理以塑料排水板加堆载预压为主，处理效果比较理想。
2 塑料排水板软基处理的原理塑料排水板软基处理的的原理是：利用插设在软土地基中的塑料排水板建立起竖向排水系统，利用塑料排水板上部的砂垫层或碎石垫层建立起横向排水系统，通过砂垫层或碎石垫层上部的填筑料和超（等）载预压料建立起加压系统，使软土中的孔隙水产生压差而渗出。
进而达到固结软土、提高地基土强度的目的。
利用上部的土工材料（土工布、格栅等）良好的延展性和整体抗剪性，均匀的纵横向抗拉性、高抗疲劳性、耐腐蚀性等特点保证塑料排水板处理区域地基整体的稳定性。
3 塑料排水板施工工艺流程滩涂地区塑料排水板的施工工艺流程一般为：场地杂物清理----铺设土工布隔离层→铺设下层垫层→板位放样→机具就位→塑料排水板穿靴→拉紧排水板→插入套管→拔出套管→隔断排水板→检查并记录板位等情况→开动机具进行套管移位→打下一板位排水板。

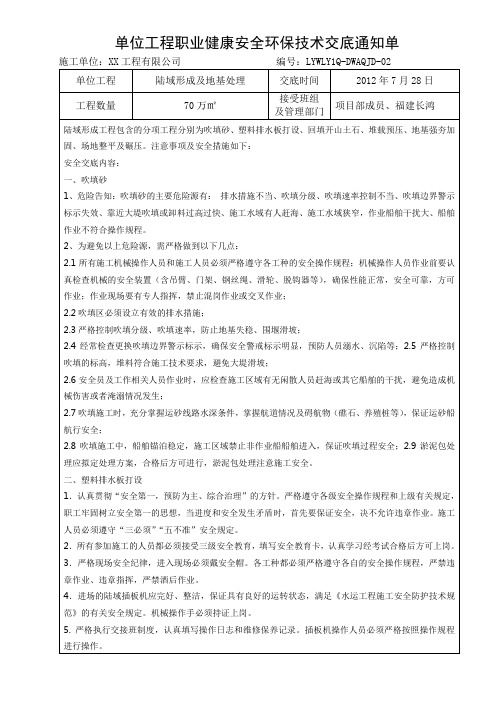

单位工程安全交底-陆域形成
5、各施工作业队应设置专（兼）职安全员，安全员穿带具有明显标识的劳保用品。
6、凡患有高血压及视力不佳等症的人员，不得进行起重吊机作业。
（二）、履带吊作业及运输安全措施
1、履带吊自重较大，作业时重心变化大，应在平坦坚实的地面上作业、行走和停放。在正常作业时，坡度不得大于3°，并应与排水沟、淤泥区保持不小于2M的安全距离。
5.严格执行交接班制度，认真填写操作日志和维修保养记录。插板机操作人员必须严格按照操作规程进行操作。
6.施工前要收听气象预报并监测施工现场情况，预测施工作业期间的气象变化决定施
工时间。
7.施打过程中，桩架进出不得站人，防止机械故造成障意外伤害
8.插板机移位过程中旋转半径内不得站人，防止安全事故发生。
2.7吹填施工时，充分掌握运砂线路水深条件，掌握航道情况及碍航物（礁石、养殖桩等），保证运砂船航行安全；
2.8吹填施工中，船舶锚泊稳定，施工区域禁止非作业船船舶进入，保证吹填过程安全；2.9淤泥包处理应拟定处理方案，合格后方可进行，淤泥包处理注意施工安全。
二、塑料排水板打设
1．认真贯彻“安全第一，预防为主、综合治理”的方针。严格遵守各级安全操作规程和上级有关规定，职工牢固树立安全第一的思想，当进度和安全发生矛盾时，首先要保证安全，决不允许违章作业。施工人员必须遵守“三必须”“五不准”安全规定。
安全交底内容：
一、吹填砂
1、危险告知：吹填砂的主要危险源有：排水措施不当、吹填分级、吹填速率控制不当、吹填边界警示标示失效、靠近大堤吹填或卸料过高过快、施工水域有人赶海、施工水域狭窄，作业船舶干扰大、船舶作业不符合操作规程。
2、为避免以上危险源，需严格做到以下几点：
C型塑料排水板典型施工方案

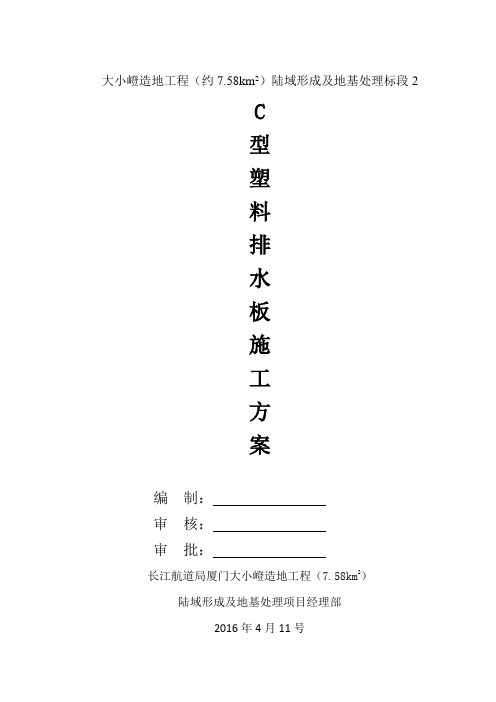

大小嶝造地工程（约7.58km2）陆域形成及地基处理标段2C型塑料排水板施工方案编制：审核：审批：长江航道局厦门大小嶝造地工程（7.58km2）陆域形成及地基处理项目经理部2016年4月11号目录一、编制依据 (1)二、编制说明 (1)三、工程概况 (1)四、施工组织管理机构 (3)五、C型板施工区域 (4)六、施工设备的选定 (5)八、施工要求 (7)8.1塑料排水板打设施工技术要求 (7)8.2 施工控制 (9)九、质量、安全保证措施 (11)9.1 施工质量、安全保证体系 (11)9.2 施工质量管理保证措施 (12)9.3 施工质量技术保证措施 (12)9.4 安全措施 (14)一、编制依据《建筑地基处理技术规范》(JGJ79—2012)《水运工程塑料排水板应用技术规程》(JTS206-1-2009)《港口工程荷载规范》(JTS144-1-2010)《港口工程地基规范》(JTJ250-2010)《水运工程质量检验标准》（JTS257-2008）《大小嶝造地工程（约7.58km2）陆域形成及地基处理标段2》设计图纸及说明二、编制说明严格按设计要求及施工规范、质量检验评定标准组织施工的原则。
在编写施工方案时，严格按照设计要求，严格执行施工技术规范和工程质量检验评定标准，精心组织、科学施工，坚持工程质量高标准，创优质工程。
三、工程概况本工程是厦门翔安新机场大小嶝造地工程（约7.58 km2）陆域形成及地基处理标段2，包括S-12区、P-3区、S-11区、P-2区和S-10区，面积为151.97万平米。
对于跑道区、联络道、站坪区和建筑区地基处理采用塑料排水板+堆载预压+强夯的方案；对于土面区地基处理采用塑料排水板+堆载预压的方案。
根据设计要求塑料排水板采用整体式B型板，其塑料排水板主要工程量详见下表，各分区图详见下图。
表3.1塑料排水板工程量表图3.1 工程建设位置示意图四、施工组织管理机构施工组织机构图如下图所示：图4.1 施工组织管理结构图五、C型板施工区域根据设计要求，LC-3区塑料排水板设计打设深度为22m，但施工班组在LC-3区塑料排水板在施工过程中，局部区域存在插板施打深度达25米后仍不吃带、并有回带现象较严重的问题，为此我部在3月3日下午组织参建各方共同到现场查看并分析原因，同时决定该区域暂停插板施工并安排补钻孔，3月5日勘察单位完成钻孔外业，钻孔资料显示该钻孔点淤泥底标高为-28.04米，淤泥层厚度25.10米，打设深度应为30.54m。
塑料排水板堆载预压软土地基处理施工工法
止施工碰撞； 3) 根据设计要求做好沉降观测，埋设完应至少测量两次，以
后每增加一级荷载，至少观测两次，并及时做好记录。在 预压期应继续进行观测。 2 深层土体水平位移监测（测斜管） 采用钻机导孔埋设，达到要求的深度后，埋置 Ф70mm 双向测斜 管，测斜管底部应封死。管壁孔隙可采用注水泥浆或灌砂固定。监测 时，采用测斜仪测试，每500mm测读一次数据，监测频次按设计要求。 3 孔隙水压力监测 在埋设地点采用钻机钻孔，达到要求的深度后，将孔隙水压力计先 后放入，相邻孔隙水压力计间应有隔断措施，防止水压连通，每个孔隙 水压力计间距应不小于1000mm，采用频率接收仪进行监测。 4 深层沉降监测 采用钻机导孔埋设，达到要求的深度后，先埋置波纹管，第一节波 纹管底部必须封死，至一定深度后，插入导管与波纹管一并压至孔底。 波纹管露出地面150mm～200mm，并用砼固定，导管外露300mm～500mm， 并随填土增高，接出导管并外加保护管。采用水准仪测读。 5 原位测试和室内土工试验 地基加固前和预压稳定后，分别进行土体的物理力学性能试验、静 力触探试验及十字板剪切试验。试验断面视工程和地质变化情况而定。 5.2.6 卸载 地基达到设计要求的预压时间或沉降量的要求后，按设计要求方可 分期分级卸载，并应继续观测地基沉降和回弹情况。
11 应用实例 11.0.1 工程概况
泉州市海峡体育中心总占地面积34万m2，场地地基处理总面积约23 万m2。本工法用于体育中心的热身训练场、室外停车场、市民广场、道 路及绿地等工程，场地土层主要为素填土、淤泥、粉质粘土(局部)和中 粗砂(局部)，其中素填土厚度约为3.8m～4.5m，淤泥层厚度约为4.50m ～12.60m；中粗砂分布不均，位于淤泥或粉质粘土层下,中粗砂的地下 水属孔隙型承压水。竖向塑料排水板埋设采用梅花型布置，板间距1.2m ～1.8m，总处理长度约133万米。 11.0.2 施工情况、应用效果
塑料排水板施工方案
塑料排水板施工方案目录1、编制依据、原则 (3)1.1编制依据 (4)1.2编制原则 (4)2、编制范围 (5)3、工程简介 (5)3.1工程概况 (5)3.2 主要工程数量 (5)3.3地形地貌 (5)3.4地层岩性 (5)3.5地震动参数 (6)3.6气象 (6)3.7水文地质条件 (6)4、总体布置、工期及资源安排 (6)4.1总体布置 (6)4.2工期安排 (6)4.3人员、设备安排 (7)表4.3-1 人员投入计划表 (7)表4.3-2 主要施工机械设备投入计划表 (7)表4.3-3 主要管理人员 (7)5、塑料排水板施工方案 (8)5.1塑料排水板简介 (8)图5.1-1塑料排水板插板机 (9)5.2施工工艺及方法 (9)5.2-1 塑料排水板施工工艺流程图 (10)表5.3-1 检验项目、数量及标准 (10)5.3施工质量控制要点 (11)5.4土工合成材料 (12)表5.4-1土工合成材料检验项目及标准 (12)6、工期保证措施 (12)7、质量目标、保证体系及保证措施 (16)7.1 质量目标 (16)7.2 质量保证体系 (16)图7.2-1 质量保证体系图 (17)7.3 质量保证措施 (17)8、安全生产目标、保证体系及保证措施 (18)8.1 安全目标 (18)8.2 安全保证体系 (18)图8.2.-1 安全保证体系图 (19)8.3 安全保证措施 (19)9、应急预案 (20)9.1 抢险应急组织安排及工作流程 (20)图9.1-1 应急准备和响应工作流程图 (21)9.2 组织机构与职责 (21)9.3 应急响应 (22)9.4 应急处理预案 (23)10、冬季、夏季、雨季施工保证措施 (24)10.1 冬季施工措施 (24)10.2夏季施工措施 (24)10.3雨季施工措施 (25)11、环境保护、水土保持措施 (27)11.1施工环保、水土保持目标 (27)11.2 环保、水保管理机构及管理体系 (27)图11.2-1 环保、水保管理组织机构图 (27)11.2.2环保、水保管理体系 (27)图11.2-2 环保、水保管理体系框图 (28)12、文明施工、文物保护 (31)12.1文明施工 (31)图12.1-1 文明施工保证体系图 (33)①文明施工岗位责任制 (33)12.2 文物保护 (37)1、编制依据、原则1.1编制依据⑴《路基工点设计图》图号：蒙华荆岳段施路167；⑵《路基设计大样图集》图号：蒙华荆岳段大样图施（路）；⑶《铁路路基工程施工质量验收标准》（TB10414-2003）；⑷《客货共线铁路路基工程施工技术指南》(TZ202-2008)；⑸《铁路工程地基处理技术规程》（TB10106-2010）；⑹XX华中铁路股份有限公司的《煤运通道项目建设管理规定》(修订)；⑺本工程现场调查，勘察及现场核对等相关资料。
白马塑料排水板施工方案
塑料排水板施工技术方案一、工程概况白马互通BK0+750～BK0+825段深层软基工程位于内江市市中区白马镇千子村8社，是为跨越一“U”型沟谷水田而设。
本软基工程占地面积约为2200m2，平均处治深度7.0m，处治长度为55m，处治宽度左、右侧均为22m。
根据地质详勘汇报得知，其测区为构造剥蚀浅切丘陵地貌，中心填方最高约8m，沟槽谷地多开垦为水田和池塘，覆盖粉质黏土，软塑性，最深处分布到达7m。
据钻探揭发地层自上而下为软塑粉质黏土、可塑粉质粘土及强风化泥岩。
根据设计规定，该软土地基处理措施为塑料排水板处治。
本段软基工程数量有：透水性材料1100m3，SPB-1型塑料排水板5488m，泥岩填料1430m3。
二、施工准备1、复查本段软土地基旳厚度及强度，当软弱土层厚度不不小于2.5米时，不作塑料排水板处理，及时上报监理、业主及设代确定其他可行旳软基处治方案。
2、排水：清表前先挖50cm×80cm旳纵、横向临时排水沟，并保持畅通，以疏干积水，减少地下水位。
3、清表：清除原地面如下30cm内旳草皮、农作物旳根系、树木和表层土，清除软基路段内旳生活、建筑垃圾和有机残渣后进行平整场地，并修筑具一定旳横坡旳路拱以利于排水。
4、进场道路：塑料排水板处理软基路段旳便道与重要运送道路贯穿，以便施工机械旳进出场及塑料排水板旳到场。
5、施工用电：自备发电机。
6、机械安排：根据本施工段塑料排水板施工段落旳分布状况，拟先投入1台PC220履带式插板机，用于BK0+750～BK0+825段软基处治。
根据本段塑料排水板旳施工长度，其最大施工高度不超过7m。
7、材料安排：①塑料排水板：我部拟采用SPB-1型塑料排水板。
塑料排水板为工厂旳定型产品，是由芯体和包围芯体旳合成纤维透水膜构成旳复合体，具有很好旳耐腐蚀性和足够旳柔性，并符合《塑料排水板施工规程》（JTJ /T 256-96）旳规定。
塑料排水板性能指标符合设计规定和下表旳规定：排水板性能指标表注：① A型排水板合用于打设深度不不小于15m；② B型排水板合用于打设深度不不小于25m；③ C型排水板合用于打设深度不不小于35m。
隧道防排水施工技术交底
隧道防排水施工技术交底1.技术要求1.1 隧道防排水采用“防、截、排、堵相结合,因地制宜，综合治理”的原则,达到防水可靠,经济合理，不留后患的目的。
1.2 隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，衬砌结构不允许渗水,表面无湿渍。
1.3 隧道结构防水一般由喷射混凝土、全封闭柔性卷材防水层和二次衬砌结构自防水等组成。
其抗渗等级符合设计要求,防水混凝土防渗等级不低于P8，两端洞口各500m范围、地下水发育地段、地下水有侵蚀性地段衬砌抗身等级不低于P10。
2。
施工工艺及要求2.1基面铺设防水层之前，对外漏的突出物及表面凸凹不平处进行检查处理，基面应平整、无空鼓、裂缝、松酥，清洁干燥,无尖锐物。
基层平整度应该符合下列要求:D/L≤1/10D:初期支护基层相邻两凸面间凹进去的深度；L：初期支护基层相邻两凸面间的距离；2.2盲管初期支护与防水板间设置纵向、环向盲管，环向盲管采用Ф50HDPE单壁打孔波纹管（外裹无纺布），纵向盲管暗洞采用Ф80（明洞Ф100）HDPE单壁打孔波纹管（外裹无纺布）。
纵、环向盲管直接弯入侧沟，出水口高于侧沟沟底25cm。
按铁路总公司监督总站及青藏铁路公司监督站《铁路建设工程质量安全监督通知书》（铁质安监督青藏站【2016】16 号）要求,对纵、环向盲管环设计进行调整:采用每板二衬独立排水，纵向盲管于环向施工缝附近弯入侧沟（弯出点距环向施工缝30cm）,环向盲管设置于每板衬砌中部位置，紧贴纵向盲管于纵向盲管上部弯入侧沟。
2.3无纺布无纺布铺设，首先用作业台车将单幅无纺布固定到预定位置，然后用专用射钉将无纺布固定在喷射混凝土上。
专用热熔垫圈及射钉梅花形布置,拱部0.5m—0。
8m，边墙0。
8m—1m，底部1m—1.5m，并左右上下成行固定，基面凸凹较大处应增加固定点,使无纺布与基面密贴.无纺布与喷射混凝土表面密贴,铺设平顺、无隆起、无褶皱，无纺布搭接宽度不不小于5cm.2。
SPB-C塑料排水板软土地基固结施工工法
可下插排水板；插板机定位时，管靴与板位的偏差控制在±50mm 范围 以内。尽量确保插板机底盘水平接地或与水平面平行，在插板机上安 装施工记录仪，严格控制垂直度，保证插板机桩管在插板时与地面垂 直，偏差不大于 1.5%。 8.1.5 桩尖与套管要配套，避免淤泥进入套管。一经发现，必须及时 清除，以免塑料排水板与套管壁间的摩擦力增大以致带出塑料板。 8.1.6 为了避免淤泥进入板芯以致堵塞排水通道，影响排水效果，防 止塑料排水板被带出，底部端头的塑料排水板应反折回一定长度，一 般在 5--10cm 左右。与“-”形锚靴可靠连接，并且锚靴与导管下端口 密封要严。施工中，为了防止打设过程中土层与插板直接接触，操作 排水板可采用“-”形锚靴。在施打排水板时，当套管打到预定深度后， 宜稍加停留，然后均匀提升，以减少回带，切不可拔管过快。套管上 拨时应垂直起吊，以防止带出和顶坏芯板，若有超过总长 3%的塑料排 水板在打设时产生回带，且回带长度超过 50cm，应立即停止施工检查 原因，采取调整桩靴形状等措施来减少回带，并且按有关方面的要求 采取补打措施。另可根据施工现场情况测定代表性的回带量，实施超 设计深度打设，从而保证排水板进入设计土中的深度。 8.1.7 为确保塑料排水板打设深度，在插板机塔架上应设有明显的进 尺标记，以控制排水板的打设深度。按允许偏差±50cm 来严格控制排 水板打设高程，以施工至泥质中细砂或砂砾卵石层表面。 8.1.8 打设过程中，打入地基的塑料排水板应为整板，需搭接时，必 须满足搭接要求，搭接长度不小于 20cm，芯板平搭。搭接时，按如下
2.工法特点 本工法与传统软地基处理施工普遍采用的砂井排水固结法相比具 有以下显著技术特征： 1.解决了软土地基沉降问题，使地基的沉降在真空预压阶段大部 分或基本完成，使构筑物在使用期间不致产生不利的沉降或沉降差； 2.解决了软土地基稳定问题，加速地基土的抗剪强度的增长，从 而提高地基的承载力和稳定性。
SY-022插打排水板作业指导书
人工插打排水板作业指导书1.目的为规范人工插打排水板的施工作业，有效防止和杜绝在插打排水板时所导致的各类安全事故，确保软基处理的安全运行，特制定本作业指导书。
2.范围适用于本公司所属的人工插打排水板项目。
3.术语定义3.1塑料排水板：由芯板和滤膜组成，在地基加固中起排水作用的土工合成材料；3.2芯板：具有凹凸截面形状和连续排水通道的土工合成材料；3.3滤膜：包裹芯板的无纺土工织物。
4.职责4.1现场工人严格按照本标准进行排水板的插打作业。
4.2现场技术员在施工前负责对班组进行技术交底，在全面开始施工前合理组织典型施工，以取得合理的方法或数据指导全面施工。
4.3现场专职安全员负责对工人进行安全技术交底及新入人员的安全教育，指导并督促检查班组（岗位）的安全教育，深入现场检查，发现隐患及时整改。
4.4项目安质部负责插打排水板施工过程中的监测指导，同时采取必要措施保证施工设备和人员的安全。
6 .作业标准6.1 作业准备6.1.1 工人安全教育、技术交底:对进场工人进行技术交底及三级安全教育。
6.1.2 检查安全装备：配备工作服、救生衣、防护手套、防滑鞋、安全帽。
6.1.3 个人防护：施工现场工人正确佩戴安全帽，穿好救生衣。
6.1.4 工具准备：浮板、竹竿、铁丝、裁纸刀、插板工具。
6.2 施工过程6.2.1 排水板进场：插打排水板施工前两周材料进场。
6.2.2 排水板送检：6.2.2.1 工程采用的塑料排水板型号应严格按设计要求执行，塑料排水板品质应符合现行国家标准、行业标准的规定，运抵工地时应有生产厂家的合格证、试验单、质检单、批号等，每批需进行抽验，送具有合格检测资质的单位进行检验。
选用的塑料排水板规格芯带、滤膜材质、拉伸强度、通水量、滤膜渗透反滤 等5、作业流程图作业准备工作业过 插打排水板 源管布设及连接 加工主管及布 设 搭设浮桥作业收尾性能指标均应符合设计要求。
并选择品质稳定、检测、技术力量强的正规厂家产品。
