第三节探究凸透镜成像规律习题1
(完整版)探究凸透镜成像规律的实验题
探究凸透镜成像规律的实验题1.小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验。
如图所示：⑴要使像能够成在光屏的中央，应将光屏向调整(填“上”或“下”)；⑵实验过程中，当烛焰距凸透镜15cm时，移动光屏至某一位置，在光屏上得到一等大清晰的像，则该凸透镜的焦距是cm；⑶接着使烛焰向左移动5cm，此时应该将光屏向移到某一位置(填“左”或“右”)，才能在屏上得到倒立、、清晰的实像(填“放大”、“缩小”或“等大”)。
2.在用光具座研究凸透镜成像规律的实验中：(1)．(2)将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在____________上．(3)当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个清晰的倒立、________的实像．_______就是利用这一成像规律工作的(填光学仪器)．3.在做凸透镜成像的实验中，所用透镜的焦距为10cm。
某同学按下图所示放置好蜡烛和透镜后，左右移动光屏始终得不到烛焰完整的像，其原因是。
该同学作适当调整（物距不变）后，移动光屏，直到光屏上得到烛焰清晰、完整的像。
该像的性质是。
4.小明利用光具座、凸透镜（焦距为10cm）、蜡烛、火柴、光屏，做“探究凸透镜成像规律”的实验．(1)光具座上有A、B、C三个滑块用于放置凸透镜、光屏或蜡烛（如图所示），其中在B上应放置：．(2)实验中发现光屏上成像如上右图，你认为造成这种现象的原因是：________________________________________________．(3)在观察凸透镜成像的实验中，光屏上已成清晰、缩小的像。
当烛焰向透镜靠近时，仍要在光屏上得到清晰的像，则光屏应向________透镜的方向移动（填“靠近”或“远离”）。
(4)若在观察凸透镜成像的实验中，光屏上已成清晰、缩小的像。
要较快在光屏上形成一个放大的像，你认为该怎么做？⑸接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他________(填“能”或“不能”)在光屏上看到完整的像．像的亮度变______（填“暗”或“亮”）5.在“探究凸透镜成像规律”的实验中：⑴操作前先要把烛焰、凸透镜、光屏放在同一直线上，并调整三者的中心大致在______________，烛焰的像才能呈在光屏的中央。

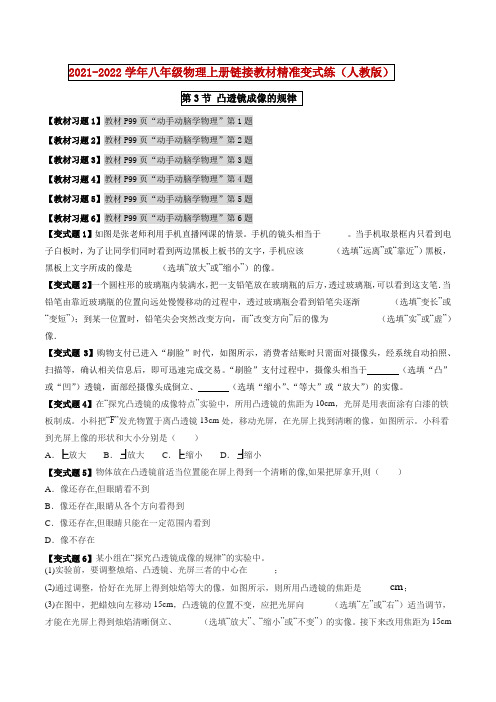

第3节 凸透镜成像的规律(原卷版)
【教材习题1】教材P99页“动手动脑学物理”第1题【教材习题2】教材P99页“动手动脑学物理”第2题【教材习题3】教材P99页“动手动脑学物理”第3题【教材习题4】教材P99页“动手动脑学物理”第4题【教材习题5】教材P99页“动手动脑学物理”第5题【教材习题6】教材P99页“动手动脑学物理”第6题【变式题1】如图是张老师利用手机直播网课的情景。
手机的镜头相当于______。
当手机取景框内只看到电子白板时，为了让同学们同时看到两边黑板上板书的文字，手机应该_______（选填“远离”或“靠近”）黑板，黑板上文字所成的像是______（选填“放大”或“缩小”）的像。
【变式题2】一个圆柱形的玻璃瓶内装满水，把一支铅笔放在玻璃瓶的后方，透过玻璃瓶，可以看到这支笔．当铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中，透过玻璃瓶会看到铅笔尖逐渐_______（选填“变长”或“变短”）；到某一位置时，铅笔尖会突然改变方向，而“改变方向”后的像为___________（选填“实”或“虚”）像．【变式题3】购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。
“刷脸”支付过程中，摄像头相当于（选填“凸”或“凹”）透镜，面部经摄像头成倒立、（选填“缩小”、“等大”或“放大”）的实像。
【变式题4】在“探究凸透镜的成像特点”实验中，所用凸透镜的焦距为10cm，光屏是用表面涂有白漆的铁板制成。
小科把“F”发光物置于离凸透镜13cm处，移动光屏，在光屏上找到清晰的像，如图所示。
小科看到光屏上像的形状和大小分别是（）A．放大B．放大C．缩小D．缩小【变式题5】物体放在凸透镜前适当位置能在屏上得到一个清晰的像,如果把屏拿开,则（）A．像还存在,但眼睛看不到B．像还存在,眼睛从各个方向看得到C．像还存在,但眼睛只能在一定范围内看到D．像不存在【变式题6】某小组在“探究凸透镜成像的规律”的实验中。
(完整版)凸透镜成像规律练习题(答案)
1．小明同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。
（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_______cm。
（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_______上，为实验探究做好准备。
（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止。
生活中________就是利用这一成像原理来工作的。
（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________(凸透镜/凹透镜)，这与____________________________(近视/远视)的矫正相似。
【答案】10 同一高度照像机凹透镜近视【解析】（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，此处即为焦点的位置，由图甲可知，则该凸透镜的焦距为10cm。
（2）为使像成在光屏的中央，实验前将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在同一高度。
（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，此时的物距为40cm，物体在凸透镜的二倍焦距点之外，再移动光屏，在光屏上得到一个清晰倒立缩小的实像像。
生活中照相机就是利用这一成像原理来工作的。
（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，根据物近像远像变大的规律可知像成在了光屏的前方，要使像仍成在光屏上，需要一个发散透镜，即凹透镜；凹透镜是用来矫正近视眼的，因此这与近视眼的矫正相似。
故答案为：(1). 10 (2). 同一高度 (3). 照像机 (4). 凹透镜；近视。
2．（7分）如图所示在“探究﹣﹣凸透镜成像”的实验中，凸透镜焦距为1 5cm（1）实验前应首先调整蜡烛、凸透镜、光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度，其目的是．（2）如图，光屏应在区域前后移动，才能得到清晰、倒立、（选填“放大”或“缩小”的实像，根据这一原理人们制成了．（3）在蜡烛和凸透镜之间放上一个近视眼镜，则发现像变得模糊了，这时应适当向（选填“左”或“右”）移动光屏，才能重新得到清晰的像．（4）若实验中将光屏换成平面镜，则从侧面（选填“能”或“不能”）看到清晰、倒立的烛焰像，此时蜡烛在平面镜中成像，像与凸透镜大小．【答案】（1）使像成在光屏的中央；（2）③；放大；幻灯机；（3）右；（4）不能；相等．【解析】试题分析：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；（2）由图知，凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在30cm刻度线位置时，物距为50cm﹣30cm=20cm，即蜡烛在1倍和2倍焦距，所以此时成倒立放大的实像，像在2倍焦距之外，幻灯机（投影仪）是根据这个原理制成的；（3）在蜡烛和凸透镜之间放上一个近视眼镜，由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要晚了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜．当烛焰距凸透镜40cm时，物距大于2f，移动光屏，可在光屏上得到一个清晰的倒立缩小的实像，照相机就是利用这一成像规律工作的；（4）平面镜所称成的像是虚像，光屏上不能承接到像；根据平面镜成像特点可知，像与物的大小相同，所以此时蜡烛在平面镜中成像，像与蜡烛大小相等．考点：凸透镜成像、平面镜成像3．（10分）在“探究凸透镜成像规律”的实验中：（1）由图甲可知，该凸透镜的焦距是 cm。
5.3凸透镜成像的规律(知识点+例题)(原卷版)
人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一凸透镜成像的规律★★ 3 314二凸透镜成像的实验★★ 4 4一、凸透镜成像的规律：1.当物体在1倍焦距内时（0＜u＜f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①正立、放大、虚像；②物像同侧；③像距＞物距：v＞u；④物体远离凸透镜（靠近焦点），像变大；（4）应用：放大镜2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；3.当物体在1～2倍焦距间时（f＜u＜2f）：（1）光路图：如右图；（2）成像原理：光的折射；（3）成像特点：①倒立、放大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＞物距：v＞2f；（像在2倍焦距之外）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近焦距处），像变大；物体远离凸透镜（靠近2倍焦距处），像变小；⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、等大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、缩小、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。
【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【变式1】如图，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人险信息，并将所拍图像与系统数据库中预先录入的人脸照片模板进行对比。
专题1：凸透镜成像规律及应用(原卷版+解析)
专题1：凸透镜成像规律及应用凸透镜成像规律及应用是初中物理中重难点之一，也是各省市中考必考考点之一。
凸透镜考查较为难些，有时还以多选的形式出现，综合考查整章内容，具有较高的选拔功能。
一、凸透镜成像规律：1、 凸透镜静态成像规律物距(u)u>2f u=2f f<u<2f u=f u<f 像距(v)f<v<2f v=2f v>2f 不成像 v>u 正倒倒立 倒立 倒立 正立 大小缩小 等大 放大 放大 虚实实像 实像 实像 虚像 应用照相机、摄像机测焦距 幻灯机、电影机、投影仪 强光聚焦手电筒、平行光线 放大镜 特点二倍焦距分大小 一倍焦距分虚实 物像位置关系物像异侧 物像异侧 物像异侧 物像同侧 成像作图 也可以结合下图记忆：2、凸透镜成像动态规律：（1）透镜位置不变，移动蜡烛、光屏：①成实像时，物近像远像变大（或物远像近像变小）：蜡烛越靠近透镜，像变得离透镜越远，像变得越大；反之，蜡烛越远离透镜，像变得越靠近透镜越，像变得越小。
②成虚像时，物近像近像变小（或物远像远像变大）：蜡烛越靠近透镜，像越靠近透镜，像越小；反之，蜡烛越远离透镜，像越远离透镜，像越大。
（2）蜡烛和光屏不动，移动透镜：当移动后的物距等于原来像距时光屏上可以再次成清晰的像。
（3）透镜位置不变，将蜡烛与光屏互换位置：根据光路的可逆性可知，原来成倒立、缩小像时，互换位置后，成倒立、放大的像；原来成倒立、放大像时，互换位置后，成倒立、缩小的像。
3、在凸透镜与蜡烛之间加眼镜(或透镜)（1）光屏上成清晰像时，在凸透镜与蜡烛之间加透镜(或眼镜)后，为使光屏上仍成清晰像时光屏或蜡烛移动方向判断：①在凸透镜与蜡烛之间加远视眼镜(凸透镜):将光屏向靠近透镜方向移动或蜡烛向靠近透镜方向移动，光屏上可再次成清晰的像（凸透镜对光线有会聚作用，凸透镜前再加一个凸透镜时，会使光线提前会聚，像成在光屏前方）。
②在凸透镜与蜡烛之间加近视眼镜(凹透镜):将光屏向远离透镜方向移动或蜡烛向远离透镜方向移动，光屏上可再次成清晰的像（凹透镜对光线有发散作用，凸透镜前再加一个凹透镜时，会使光线延迟会聚，像成在光屏后方）。
5.3凸透镜成像的规律练习题(含答案)
第3节、《凸透镜成像的规律》练习题班级：姓名：完成情况：一、填空题1. 根据凸透镜的成像规律填写下表：2．分析凸透镜成像规律可知：(l)物体经凸透镜成实像或虚像，物体所在位置的分界点是；物体成缩小的像还是放大的像的分界点是．(2)物体成实像时，像总是（填“倒”或“正”）立的；成虚像时，像总是（填“倒”或“正”）立的．(3)凸透镜成实像时，物近像，像变；成虚像时，物近像，像变 .3. 如图所示，调节蜡烛、凸透镜和光屏的位置，都能得到清晰的像，其中在光屏上成倒立缩小实像的是图，在光屏上成倒立放大实像的是图，成虚像的是图．第3题图4.某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个，我们看到的实际上是一个（填“放大”、或“缩小”）的（填“实像”或“虚像”）．5. 如图所示，观察投影仪成像的原理后回答：(l)平面镜的作用是改变光的；凸透镜的作用是成、的像.(2)小明通过调节，使屏幕上出现了清晰画面．这时，教室后排同学要求他将屏幕上的画面再调得大一些，小明的操作应当是：适当（填“增大”或“减小”）投影仪与屏幕的距离，并将凸透镜适当向（填“上”或“下”）移动．二、选择题6. 在做“探究凸透镜成像实验”时，将焦距为lOcm的凸透镜和蜡烛放在光具座上，位置如图所示，则在光屏上 ( )A．成倒立立放大的实像 B．成倒立缩小的实像C．光屏上不会得到像 D．像距大于lOcm小于20cm第5题图第6题图7．图中不符合凸透镜成像规律的是 ( )A B C D第7题图8.如图所示，此时蜡烛通过凸透镜在光屏上形成一个清晰的像，现保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则光屏上 ( )A．无像 B．成倒立缩小的实像C．成倒立放大的实像 D．成正立放大的实像第8题图第9题图9．小明在光具座上探究凸透镜成像的规律，他将点燃的蜡烛、凸透镜分别固定在光具座上，再移动光屏，可在光屏上得到一个清晰的烛焰的像，各元件位置如图所示，则所用的凸透镜的焦距可能为 ( )A．6cm B．12cm C．15cm D．18cm10. 如图所示，小明同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是 ( )A．投影仪就是利用这一成像原理制成的B．实验中蜡烛越烧越短，光屏上蜡烛的像向上移动C．为了从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板D．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜11.如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm 处的光屏上出现了一个与烛焰等大的清晰像，若保持物距不变，更换一个焦距为15cm的凸透镜，要想在屏上出现清晰像，下列操作可行的是 ( )A．使屏远离透镜 B．使屏靠近透镜C．使屏向上移动 D．使屏向下移动第10题图第11题图第12题图12. 我国宇航员王亚平在“天官一号”完成了太空授课，如图是她做水球透镜实验时的情景，通过水球可以看到她的像，以下有关像的判断及成像规律的应用，说法正确的是 ( )A．实像、凸面镜 B．虚像、放大镜 C．实像、照相机 D．实像、投影仪13. 小静同学在探究“凸透镜成像规律”的试验中甲乙第13题图(l)为了测量实验所用的凸透镜焦距，她让一束平行光正对射向该透镜，调节光屏位置直到在屏上得一个最小最亮的光斑，如图甲是调节完成的状态，该透镜焦距f= cm.(2)在实验时，她将蜡烛、凸透镜、光屏依次放置在光具座上，如图乙所示．为了使像呈现在光屏的中央，请你帮她写出一条检验三者的中心是否在同一高度的方法： .(3)固定凸透镜的位置后，她将蜡烛移动到距离凸透镜16cm的位置，并移动光屏，使光屏上出现一个清晰的像，该像是（填“正立”或“倒立”）、（填“放大”或“缩小”）的（填“虚”或“实”）像.(4)随后她将蜡烛移动到距离凸透镜lOcm的位置，发现无论如何移动光屏都不能得到像，小静由此得出：“当物体位于凸透镜的焦点时，凸透镜不能成像”的结论．你认为通过这一过程得到的结论是否可信？，理由是：.14．在图中，凸透镜的焦距为lOcm.第14题图(1)实验时应先调整光屏的高度，以保证烛焰的像能成在光屏的 .(2)若保持图中透镜的位置不变，将蜡烛移至光具座的“20cm”刻度处，则应在 (填“60～70”或“大于70”)cm刻度范围内移动光屏寻找像，直到光屏上的像最为止；该像是（填“正立”或“倒立”）、（填“放大”或“缩小”）的（填“虚”或“实”）像.(3)在探究物距在一倍焦距和二倍焦距之间凸透镜成像的规律时，做了三次实验，与一次和二次实验相比较，做三次实验的好处是： .(4)在实验中已得到清晰的实像，当用黑色硬纸片遮住透镜的上半部分，则所成的像将是（填“完整”或“不完整”）的.(5)实验过程中，由于蜡烛燃烧变短，使烛焰的像成在了光屏中心的上方，要使像重新成在光屏的中心，如果只调凸透镜，应将凸透镜向调．调好后，烛焰中心在凸透镜（填“主光轴的上方”、“主光轴的下方”或“主光轴上”）．参考答案1.2.（1）焦点；二倍焦点处（2）倒；正（3）远；大；近；小3.（1）B；A；C4.凸透镜；放大；虚像5.（1）传播方向；倒立；放大；实6.A7.B8.C9.B 10.B 11.A 12.C13.（1）10（2）把蜡烛、凸透镜、光屏在光具座上移到一起，调整“三心”在同一高度，然后分开（3）倒立；放大；实（4）不可信；只通过一次实验得出的结论具有片面性和偶然性14.（1）中央（2）60-70；清晰；倒立；缩小；实（3）结论具有普遍性（4）完整（5）下；主光轴的下方。
凸透镜成像规律练习题(精选版)
解答
透镜的厚度对成像影响不大。主 要影响透镜成像的因素是透镜的 曲率和焦距。
提示
透镜的厚度是透镜的物理特性之 一，但相对于曲率和焦距，对成 像的影响较小。
结论及总结
通过掌握凸透镜成像规律，我们能够更好地理解透镜的工作原理，应用于各种光学设备和成像技术中。希望这些练 习题能够帮助你打牢基础，加深你对凸透镜成像规律的理解。
提示
根据透镜成像规律，当物体放置在凸透镜焦点之后时，光线不会汇聚，所以像会和物体重叠 在一起。
透镜成像规律练习题3
问题
在凸透镜成像中，什么是实像的图像，可 以被投影到屏幕上。虚像是光线分 散后形成的图像，无法被投影到屏 幕。
提示
当光线通过凸透镜汇聚在一起形成 图像时，称为实像。当光线分散后 看似汇聚在一点但实际无法投影到 屏幕上时，称为虚像。
透镜成像规律练习题4
1 问题
什么是焦距？焦距对透镜成像有什么影响？
2 解答
焦距是指透镜的光学特性，表示光线汇聚或分散的程度。焦距的大小决定了透镜成像的 特点。
3 提示
焦距越大，光线汇聚的程度越高，像会在较近的地方形成。焦距越小，光线分散的程度 越高，像会在较远的地方形成。
透镜成像规律练习题5
问题
无穷远处形成。
3
问题
一个物体放置在凸透镜的前焦面上，该物体 的像会在哪里形成？
提示
根据透镜成像规律，当物体距离凸透镜的前 焦面越近，像就会形成在距离透镜越远的地 方。
透镜成像规律练习题2
问题
如果一个物体放置在凸透镜的后焦面上，像会在哪里形成？
解答
当物体放置在凸透镜的后焦面上时，像会和物体重叠在一起。
凸透镜成像规律练习题(精选版)
透镜成像规律练习题
1.探究凸透镜成像规律，如图甲所示，从左到右分别放置蜡烛、凸透镜和光屏，将三者中心调至同一高度并在同一直线上．正确调整后，不断改变蜡烛与凸透镜间的距离，并移动光屏进行实验，所获得的数据如表：分析实验数据，以下说法正确的是（)A. 当凸透镜成实像时，物距增大，像距减小B. 观察火焰经凸透镜所成正立、放大的虚像，人眼应透过凸透镜向左观察C.如图乙所示，光屏应移至C.区域才能找到清晰的像D.在整理器材时．香香同学偶然在凸透镜上看到了身后景物正立、缩小的像，它的成像原因是光的折射2.根据表格数据可推知所用凸透镜的焦距f满足（）A. 6cm＜f＜26cmB. 6cm＜f＜20cmC. 10cm＜f＜20cmD. 10cm＜f＜13cm 3.小文利用太阳光测量凸透镜的焦距，方法如图所示．他让凸透镜正对阳光，但纸板上的最小光斑却不易确定．于是他移动纸板找到两次成等大光斑的位置，分别测出了光斑到凸透镜中心的距离为8cm和12cm，则凸透镜的焦距是（）A. 4cmB. 10cmC. 12cmD. 20cm4.某物体通过凸透镜在屏上成一个缩小的清晰的像，现将物距减半，则下列判断正确的是（）A. 一定在屏上成一个缩小的像B. 一定在屏上成一个放大的像C. 一定在屏上成一个等大的像D. 屏上肯定有像，但大小不确定5小强用光具座、凸透镜、蜡烛、光屏等器材探究凸透镜成实像的规律．（1）探究前，小强让一束平行于透镜主轴的光射向凸透镜．在光屏上形成一个最小、最亮的光斑（如图所示），由图1可知，凸透镜对光有______作用，该凸透镜的焦距是______cm．（2）探究时，小强依次改变蜡烛的位置，移动光屏找到清晰的像，记录了下表所示的数据．由上表可知，第3次实验中，凸透镜所成的像为倒立、______的实像，第7次成的像比第6次成的像______（选填“大”或“小”）．实验进行一段时间后蜡烛变短了，要使蜡烛的像仍在光屏中心，应将光屏向______移动．（3）探究后，小强总结了凸透镜成实像的规律．图2中，烛焰在光屏上成了一个清晰的像，小强正确判断出了这是倒立、______的实像；如果保持蜡烛和光屏的位置不变，只移动中间的凸透镜可使光屏上再次出现一个清晰的像，则应向______移动凸透镜．。
凸透镜成像规律习题一.docx
凸透镜成像规律习题（一）一、填空题1.在探究凸透镜成像规律的时候，应先将凸透镜的光心、烛焰的中心、光屏的屮心调整到___________________ ,这样才能使烛焰的像成在____________ •实验中，我们所说像的倒立或正立，是相对于_____________________ 的.2.将点燃的蜡烛沿凸透镜的主轴，从人于二倍焦距处逐渐向透镜移动时，在光屏上可先观察到______ 、______ 的实像，当蜡烛移到距凸透镜二倍焦距时可观察到_____ 、的实像，接着移动蜡烛可观察到____________ 、的实像，最后在光屏上观察不到像了，可在凸透镜的另一侧观察到_________ 、_______ 的虚像.3.凸透镜成放大实像和缩小实像的分界点是___________ ；凸透镜成实像和虚像的分界点是_________ .4.某同学拿了一个焦距为15 cm的凸透镜，耍想观察细小的物体应将物体放在距凸透镜_________ 的下方；耍想用它得到放人的实像，物体到凸透镜的距离应该_________ ,此时像的位置在__________ 的范围；要想用它得到缩小的实像，物体到凸透镜的距离应该_________ ,屁时像的位置在______________ 的范围.5.在探究凸透镜成像的实验屮，在屏上出现的像是______ 像（填“虚”或“实”）.6.物体到凸透镜的距离小于凸透镜的焦距时能成__________ 、____ 、_____ 像7.在探究凸透镜成像的实验中，当凸透镜成实像时，在将蜡烛从远处移向凸透镜的过程中，像到凸透镜的距离变___________ ・8・已知凸透镜焦距f=4. 5厘米。
（1）当物距u二10厘米时，能得到一、、像;（2）当像距v二10厘米时，这像是—、、_ 像;（3）____________________________________ 若物距u二6厘米时，则像距在范围；（4）_______________________________________ 若要得到放大的实像，则像距在范围；（5）__________________________________ 若要得到实像，则物距在范围；（6）_______________________________________________ 若要得到与物在透镜同侧的像，则物距在______________________________________ 范围。
第3节凸透镜成像规律培优练习
培优练习第3节凸透镜成像规律一、选择题（共21小题）1．下列光学仪器成缩小实像的是（）A．照相机 B．平面镜 C．投影仪 D．放大镜2．如图所示，a、b、c、d是凸透镜主光轴上的四个点，F为焦点．下列说法正确的是（）A．照相机是根据物体放在c点时的成像特点制成的B．投影仪是根据物体放在a点时的成像特点制成的C．使用放大镜时的成像情况与物体放在d点时的成像情况相似D．人眼看物体时的成像情况与物体放在F点时的成像情况相似3．下列光学设备中，应用的原理与如图所示的凸透镜成像规律相同的是（）A．照相机 B．老花镜 C．幻灯机 D．放大镜4．凸透镜是一种基本光学元件，在生活中有广泛的应用．下列说法正确的是（）A．用放大镜观察小物体时，小物体应放在一倍焦距与二倍焦距之间B．如果是远视眼，应当用凸透镜加以矫正C．照相机照全身照时，所成像是正立、缩小的实像D．小孔成像和凸透镜成像都是由光的折射形成的5．如图所示，凸透镜所成的像是（）A．正立、放大的虚像 B．正立、放大的实像C．倒立、放大的虚像 D．倒立、放大的实像6．透镜在我们的生活和学习中应用广泛．下列说法正确的是（）A．近视眼镜利用了凸透镜对光的会聚作用B．照相时，被照者应站在照相机镜头的2倍焦距以外C．放大镜可使物体成倒立放大的虚像D．使用投影仪时，投影仪镜头到屏幕的距离应在一倍焦距和二倍焦距之间7．小红同学在“探究凸透镜成像规律”实验时，烛光在光屏上成了一个清晰的像，如图，下列说法正确的是（）A．实验中蜡烛越烧越短，光屏上烛焰的像向上移动B．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜C．利用这一成像规律可制成投影仪D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板8．我市各级各类学校为了校园安全，在学校大门与其它地方都安装上了“电子眼”，其光学原理与下列哪种相同（）A．平面镜 B．投影仪 C．照相机 D．放大镜9．如图所示，人参浸泡在酒中，透过圆形酒瓶看到人参的大小比实际人参（）A．大 B．小 C．一样大 D．可能小10．生活中很多光学器件含有透镜，下列光学器件中关于透镜的说法正确的是（）A．教学用的投影仪利用凸透镜成正立放大的实像B．显微镜的物镜相当于凸透镜，目镜相当于凹透镜C．照相机中“调焦环”的作用是调节凸透镜焦距的大小D．近视眼患者眼睛的晶状体变厚，应配戴凹透镜矫正11．小丽同学把一个凸透镜正对着太阳光，在距离凸透镜20cm处得到一个最小最亮的光斑．若她用此来观察地图上较小的字，则凸透镜到地图的距离应（）A．小于20cm B．大于20cm小于40cmC．等于40cm D．大于40cm12．如图所示，蜡烛置于凸透镜一倍焦距至二倍焦距之间成清析的像．下列光学器件利用这一成像规律工作的是（）A．照相机 B．放大镜 C．平面镜 D．投影仪13．如图是旋翼飞行机器人从高空拍摄的庐山县城地震后的高清图，由图可知，拍摄此图的照相机所用的镜头实质相当于一个（）A．凹透镜 B．凸透镜C．凸面镜 D．平面镜14．要把焦距为8cm凸透镜当放大镜使用，则被观察的物体距凸透镜的距离应（）A．大于8cm B．等于8cmC．小于8cm D．大于8cm小于16cm15．下列说法错误的是（）A．将冰块磨成凸透镜，聚焦太阳光，将火柴头放在透镜的焦点处，可能在冰凸透镜消融之前点燃火柴头B．照相机可以成倒立缩小的实像，小孔成像也是这样，都是光的神奇折射造成的C．用放大镜看墙上的地图，可能看到放大的像，也可能看到倒立、缩小的像D．蜡烛在凸透镜的主光轴上，以速度V从1.1f匀速运动到1.8 f（f为焦距），这段时间，它的像移动的速度设为v′，则移v′＞V16．如图是凸透镜成实像时像距v和物距u的关系图象，分析图象可知（）A．该凸透镜的焦距是10cmB．当物距u=30cm时，像距v=30cmC．物距增大时像距也增大D．当物距u=15cm时成的缩小的像17．如图所示的有关光现象，下列解释合理的是（）A．烧制透明小玻璃球镶入薄板的小孔中可制成放大镜B．透过玻璃杯看水中铅笔好像折断是光的反射现象C．入射角是入射光线与平面镜的夹角D．像和物在凸透镜同侧是正立的实像18．图中蜡烛在光屏上成清晰缩小的像．下列哪一项操作可能使烛焰在光屏上成清晰放大的像（）A．透镜不动，蜡烛、光屏靠近透镜B．透镜不动，蜡烛、光屏向右移动C．透镜、光屏都不动，蜡烛向右移动D．蜡烛、光屏都不动，透镜靠近光屏19．光的世界丰富多彩，光学器件在我们的生活、学习中有着广泛应用．下列说法符合实际的是（）A．近视眼镜利用了凸透镜对光线的会聚作用B．照相时，被照者应站在距镜头二倍焦距以外C．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距D．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用20．做凸透镜成像实验过程中，当蜡烛距离凸透镜20cm时，在光屏上成放大的像，则下列说法正确的是（）A．蜡烛距离凸透镜10cm时，一定不能成像B．蜡烛距离凸透镜15cm时，一定成放大的虚像C．蜡烛距离凸透镜30cm时，一定成放大的实像D．蜡烛距离凸透镜40cm时，一定成缩小的实像21．一个物体在凸透镜前30cm处时在透镜另一侧的屏上成倒立缩小的像，则凸透镜的焦距f为（）A．15cm＜f＜30cm B．f＞15cm C．f＜15cmD．f＞30cm二、填空题（共9小题）22．图中凸透镜焦距为10cm，蜡烛位置如图所示，光屏应放在透镜侧范围才能得到的清晰实像．23．为了保证人们的安全，在城市的很多地方都安装了摄像头，该装置的光学统主要是凸透镜，通过该装置能记录车辆与行人、的实像．24．王军在房间里用焦距为15cm的凸透镜将明亮的窗户成像在一张作业本的空白纸上．根据王军的实验情况，可推测窗户距凸透镜的距离范围为，所成的像是（填成像的性质）25．在电影院偷拍是制作盗版电影惯用的方法．为此，科学家发明了一种反盗版电影的装置，将装置安装在银幕后面，其发出的红外线通过银幕上的小孔射向观众席上的偷拍摄像机，在感光底片上成倒立、的像，从而形成干扰亮点．此装置的使用（填“不会”或“会”）影响观众的观看．26．图示为国际空间站上宇航服通过悬浮水珠成像的情景．图中水珠相当于镜，所成的像为倒立、的像，生活中与该水珠这一成像原理相同的光学仪器有（写出一种即可）．27．在探究凸透镜成像规律的实验中，当蜡烛距透镜20cm时，光屏上得到清晰等大的像，则该透镜的焦距是cm．增大蜡烛与透镜的距离，为在光屏上再次得到清晰的像，应将光屏向（选填“靠近”或“远离”）透镜的方向移动，应用这一成像特点可制成．28．常见的光学仪器在我们的生活、学习中应用广泛．照相时，被拍摄者应站在距镜头处；投影仪能使投影片在屏幕上成倒立、实像；借助放大镜看地图时，为使看到的像更大，应适当放大镜与地图间的距离．29．小云利用焦距为10cm的凸透镜进行了“探究凸透镜成像的规律”的实验，当光屏上出现烛焰清晰的像时，测得光屏到透镜的距离是40cm，则光屏上出现的是一个（选填“放大”、“等大”或“缩小”）的实像．应用这一成像原理制成的光学仪器是（答出一个即可）．30．小明用照相机拍照时，想使底片上的像大一些，应使照相机离物体一些．小红走近平面镜，她在镜中像的大小将．培优练习第3节凸透镜成像规律参考答案一、选择题（共21小题）1．A；2．C；3．A；4．B；5．A；6．B；7．A；8．C；9．A；10．D；11．A；12．D；13．B；14．C；15．B；16．A；17．A；18．B；19．BD；20．D；21．C二、填空题（共9小题）22．右；大于70cm；倒立、放大；23．倒立；缩小；24．二倍焦距以外；倒立缩小的实像；25．缩小；实；不会；26．凸透；缩小；实；照相机（或摄影像机等）；27．10；靠近；照相机；28．2倍焦距以外（或大于2倍焦距）；放大；增大；29．放大；投影仪；30．近；不变；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八 年级 物理 学科导学设计
学校 主备人 审核人 任课教师
课题 凸透镜成像规律 第几课时 1 课型 习题课
过程 备注
一、教学目标（2分钟） 1.了解凸透镜成像规律的应用 2.把知识与生活紧密联系起来 二、知识回顾（10分钟） 1.什么是主光轴、光心、焦点、焦距 2.什么是凸透镜，对光有什么作用？ 什么是凹透镜，对光有什么作用？ 3.实验时点燃蜡烛，使________________________大致在同一高度，目的是：________________________________________,若在实验中，无论怎样移动光屏，在光屏上都得不到像，可能的原因有________________________________________________。 4.回忆前面的成像规律，可得： 成实像时，物距减小，像距_______，像_______； 成虚像时，物距减小，像距_______，像_______。 三、展示交流（33分钟） 1.某凸透镜的焦距为10厘米，当物体沿主光轴从距透镜30厘米处向透镜处移动时，则下述凸透镜所成像的变化情况中，正确的是 A像始终变大 B像始终变小 C像先变小后变大 D像先变大后变小 2.小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在如下图所示的a、b、c、d四点，并分别调整光屏的位置。探究后他归纳出下列说法，其中正确的是 A．使蜡烛位于a点时，屏上出现放大的实像 B．使蜡烛位于b点时，屏上出现缩小的实像 C．使蜡烛位于c点时，屏上出现的实像最大 D．使蜡烛位于d点时，成缩小的虚像 一、教师作适当
说明，指出物理
走向社会的重
要性。
二、1.2.学生互
查，让个别学生
代表小组上黑
板讲规律性的
结论，小结在黑
板上。3.教师根
据学生讨论的
情况，将可能原
因归纳出几种
情况。4.教师根
据作图归纳将
规律性的结论
写在黑板上。
三、用多媒体将
习题展示出来，
由各小组举手
示意，然后让其
中某组中的一
名学生上黑板
展示，然后教师
给予正确的点
评，并说出该题
涉及的知识点
及解决该题相
关的方法、技巧
3.老爷爷要想看清报纸上的字，应将放大镜离报纸更_____些（填
“近”或“远”） 4.把高2厘米的发光棒立于焦距为5厘米的凸透镜前，在凸透镜后的光屏上成了4厘米高的像，物体离凸透镜的距离可能是（ ） A 7.5cm B 12.5 cm C 4.5cm D 10cm 5.下列实例中能看到物体成实像的是（ ） A 由放大镜观察蚂蚁 B在电影院内看电影 C对着平面镜看自己 D看玻璃缸内水中的金鱼 教师说明：1：
反映照相机工
作原理及像距
随物距变化规
律。
2.熟悉凸透
镜成像规律，并
说明物距与焦
距关系的具体
特点。
3.熟悉虚像的
成像规律，并与
实像规律作比
较。
4.由凸透镜成
像规律可导出，
像的性质与物
距、焦距之间的
关系。
5.了解生活中
的一些现象属
于实像还是虚
像。
