拉伸机培训教材
精选挤压与拉拔设备培训教材
第一节 概述
管棒材拉拔机分类
按拉拔装置不同分类
按同时拉拔的根数分类
链式拉拔机齿条式拉拔机带有两侧链带的拉拔机模子移动式拉拔机液压传动式拉拔机连续拉拔矫直机列圆盘式拉拔机
单线拉拔机双线拉拔机三线拉拔机多线拉拔机
第二节 管棒材拉拔机
第二节 管棒材拉拔机
链式拉拔机
操作简单，适应性强；管、棒、型材可在同一台设备上拉拔
第二节 挤压机的类型及其结构
液压缸: 把液压能转换成机械能 柱塞与缸结构形式：① 圆柱式柱塞与缸。柱塞只能单向运动。② 活塞式柱塞与缸。柱塞可做往复运动。③ 阶梯式柱塞与缸。柱塞做单向运动,主要用于回程缸。
挤压机柱塞与缸的结构形式a-圆柱式柱塞与缸; b-活塞式柱塞与缸; c-阶梯式柱塞与缸
② 后置式
第二节 挤压机的类型及其主缸两侧。
结构较紧凑，使用维护较方便。 在主缸后面尚需安装主柱塞及穿孔柱塞的回程缸；机身也很长。
第二节 挤压机的类型及其结构
侧置式穿孔系统挤压机结构1-动梁；2-穿孔动梁；3-穿孔杆；4-主柱塞回程缸；5-主柱塞回程缸柱塞；6-穿孔回程拉杆；7-主回程缸进液通道；8-穿孔回程拉杆横梁；9-主回程柱塞动梁；10-进液管接头；11-主柱塞回程拉杆；12-穿孔调程限位螺母；13-穿孔回程缸；14-穿孔柱塞
第二节 挤压机的类型及其结构
② 后置式 在挤压机尾部。 穿孔行程：主柱塞行程的随动行程；穿孔针相对于主柱塞的工作行程。
挤压机总长增加。 动梁结构简单，制造、维修方便。
第二节 挤压机的类型及其结构
后置式穿孔系统的卧式挤压机结构1-穿孔填充阀;2-穿孔缸尾座;3-穿孔缸;4-穿孔缸柱塞;5-穿孔缸座;6-螺母;7-穿孔动梁;8-穿孔张力杆;9-穿孔杆;10-主柱塞尾部;11-穿孔调程限位螺母;12-主柱塞;13-穿孔动梁;14-穿孔针;15-穿孔针支撑;16-穿孔回程柱塞;17-穿孔回程缸;18-填充阀;19-弯头
机械安全培训教材
机械安全培训教材一、引言在现代工业生产中，机械设备被广泛应用，为了确保工作场所的安全和人员的健康，进行机械安全培训就显得尤为重要。
本教材将以机械安全为中心，为参与培训的人员提供必要的知识和技能，以提高他们对机械设备的安全操作意识和能力。
二、机械安全基础知识1. 机械安全的重要性1.1 事故的危害性1.2 机械设备的潜在风险2. 机械设备分类与特点2.1 固定机械设备2.2 移动式机械设备3. 机械设备的安全要求3.1 设备设计与安装3.2 维护与保养3.3 监控与控制4. 常见的机械安全标识4.1 安全标志4.2 安全标签5. 机械设备操作的基本要求 5.1 操作前的准备工作5.2 操作时的安全措施5.3 操作后的注意事项三、机械设备的安全操作方法1. 机械设备的启动和停止1.1 启动前的检查1.2 停止后的操作步骤2. 机械设备的维护和保养2.1 定期检查与维护2.2 故障处理与维修3. 机械设备的运输与安装3.1 运输注意事项3.2 安装步骤与要求4. 高风险机械设备的操作技巧4.1 高空作业设备操作4.2 按压加工设备操作4.3 吊装设备操作5. 特殊环境下的机械安全操作 5.1 高温环境下的注意事项 5.2 寒冷环境下的防护措施5.3 潮湿环境下的安全操作四、机械事故的应急处理1. 机械事故的分类与原因分析 1.1 机械故障事故1.2 操作失误引发的事故2. 机械事故应急处理方法2.1 人员伤害的紧急救护2.2 机械设备的处理与维修2.3 事故调查与责任追究五、机械安全培训的案例分析以真实机械事故案例为基础，分析事故发生原因、应急处置和事后处理，通过案例分享来强化培训参与者对机械安全的认识和理解，以减少类似事故的再次发生。
六、总结与反思通过本次机械安全培训，参与者应对机械设备的安全操作、维护与保养等方面的知识有了更深入的了解，同时也提高了对机械安全的重视程度。
机械安全培训不仅是为了工作场所的安全环境，更是为了每个参与者的健康和生命安全。
机械设备安全操作培训教材
机械设备安全操作培训教材一、引言机械设备的安全操作对于保障工作人员的人身安全和生产环境的稳定运行至关重要。
本教材旨在为使用机械设备的工作人员提供必要的培训和指南，以确保他们能够正确、安全地操作机械设备。
二、机械设备的基本知识1. 机械设备的分类1.1 固定机械设备1.2 可移动机械设备1.3 人力牵引机械设备1.4 电动牵引机械设备1.5 内燃机械设备1.6 液压机械设备2. 常见机械设备的结构与工作原理2.1 引擎部分2.2 动力传递系统2.3 控制系统2.4 工作装置三、机械设备的安全操作准则1. 操作前的准备工作1.1 安全区域的设置1.2 设备状态的检查1.3 备用工具和装备的准备1.4 工作环境的评估2. 操作中的安全要求2.1 佩戴个人防护装备2.2 遵循操作手册和标识2.3 在指定的操作位置站立2.4 遵守操作规程2.5 注意力集中，不扰乱他人操作3. 操作后的注意事项3.1 关闭机械设备3.2 清理工作场地3.3 安全存放工具和设备3.4 报告故障和异常四、机械设备的常见危险与风险防控1. 机械设备的常见危险1.1 机械部件的运动危险1.2 高温、高压危险1.3 电气危险1.4 振动和噪音危险1.5 起重和运输危险1.6 化学危险2. 机械设备的风险防控措施2.1 安装防护装置2.2 定期维护和保养2.3 安全操作培训2.4 应急措施和救援演练2.5 警示标识的设置五、机械设备事故案例分析1. 高速旋转机械部件事故案例1.1 事故原因分析1.2 事故后果1.3 避免类似事故的措施2. 高温、高压机械设备事故案例2.1 事故原因分析2.2 事故后果2.3 避免类似事故的措施六、机械设备安全操作培训课程设计1. 培训目标设定1.1 提高操作人员的安全意识1.2 掌握机械设备的正确操作方法1.3 熟悉机械设备的常见危险与风险防控措施2. 培训内容安排2.1 机械设备基础知识培训2.2 机械设备的安全操作准则讲解2.3 机械设备的常见危险与风险防控培训2.4 机械设备事故案例分析2.5 安全操作培训考核七、结语机械设备的安全操作是保障工作人员生命安全和生产环境稳定运行的基础。
大中拉指导培训教材
Force [N]
80
Drawing force:
70
model for drawing 0.32 to 0.30HT
60
50
Homogeneous
Friction loss
Shear loss
Total
40
30
20
10 0 1.5 2.5 3.5
Wire drawing basics page8/29
CONFIDENTIAL
Vermeulen Dirk 01/05
17 1.Cooling on the capstan
1. Temperature measurement Temperatures to be measured with IR temperature meter water flow to be measured with bucket and chronometer
Wire drawing basics page18/29
CONFIDENTIAL
Vermeulen Dirk 01/05
19 Example
Capstan 620mm, waterflow 1.1l/sec water temperature in 25.4°C – temp out 29.3°
Example : intermediate pass 3.40 to 3mm(.65%C) @ 420m/min needs 26kW - same wire on small capstan : 0.7l/sec..=>only 19kW cooling possible problem : wire temp will be too high
7 Deformation
拉丝机培训课件第四版解读
2.2 、拉线鼓轮由渗碳淬火经磨削的圆柱斜齿轮传动，传
动功率大，效率高，更换容易。
8
传动图：速度越来越大，轴是倾斜3°
2.3、理论公式:d进线=d出线* √(i *（ 1.025 -1.06）) i：传动比
假设导体的体积不变
9
2.4主机列管式热交换器 2.5接头机
10
2、6主机、牵引驱动
直流驱动方式
变频驱动方式
优点：力矩大低，速特性好 优点：价格便宜，使用范围广。
缺点：直流电机碳刷（易耗品）更 缺点：力矩小。 换频繁。
11
铜大拉机使用采用编码器反馈 ，速度精准。
直流驱动原理图
13
3、退火装置
立式退火结构-进口铜 大拉
卧式退火结构-东佳港 铜大拉机
14
直流退火装置
②
③
交流退火装置-合 肥铜大拉机
②
③
①④
①
15
3.1退火原理：将加工硬化后的线材通过带电的接触轮 ，使 电流直接通过线材 ，形成 电阻加热 ，达到退火目的。
3.2 密封室在各种形式的连续退火机中 ，各密 封室均采用铝 合金铸造 。
3.3保护蒸汽，采用蒸汽发生器产生蒸汽，防止线芯氧化。 3.4连续退火机属于接触式电阻退火，在与导线的接触时通常
铝圆线：Φ2.2-5.0 mm
铝型线拉丝机组 1#
1
LHD-450/ （8+3）
德阳杰创
铝合金圆线：Φ2.3-5.0 铝型线：Φ2.65-7.0 mm 铝合金型线：等效直径
φ9.5/ φ12
8-25m/s 4-10m/s
(圆线), (型线)
Φ2.65-5.5 mm
高速铝合金大拉 机2#
拉伸薄膜设备全员设备维修管理教材

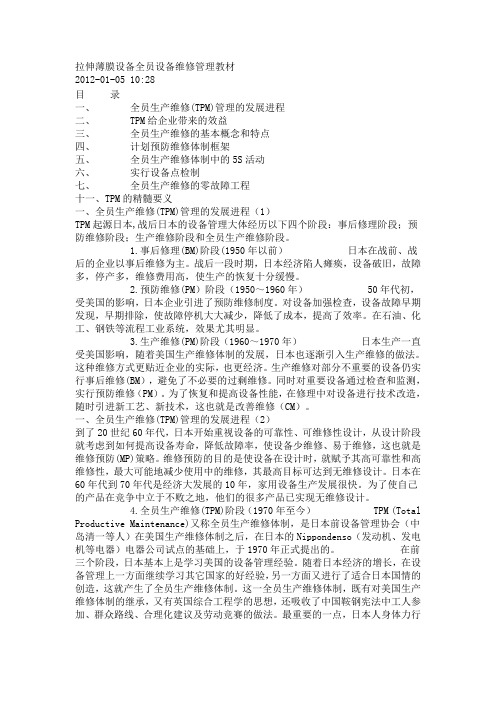

拉伸薄膜设备全员设备维修管理教材2012-01-05 10:28目录一、全员生产维修(TPM)管理的发展进程二、 TPM给企业带来的效益三、全员生产维修的基本概念和特点四、计划预防维修体制框架五、全员生产维修体制中的5S活动六、实行设备点检制七、全员生产维修的零故障工程十一、TPM的精髓要义一、全员生产维修(TPM)管理的发展进程（1）TPM起源日本,战后日本的设备管理大体经历以下四个阶段：事后修理阶段；预防维修阶段；生产维修阶段和全员生产维修阶段。
