顶管技术在引调水管道工程施工中的应用
顶管技术在引调水管道工程施工中的应
用
摘要：随着全球水资源的日益紧张，引调水工程越来越受到人们的关注。
引
调水工程是指将远距离或跨流域的水资源调配到缺水地区，以缓解该地区的用水
紧张状况。
引调水管道工程作为解决水资源分布不均和满足城市用水需求的重要
手段，其施工技术和方法日益受到关注。
其中，顶管技术以其特有的优势，在引
调水管道工程中得到广泛应用。
关键词：顶管技术；引调水管道工程；应用
1顶管技术和引调水管道工程概述
顶管技术是一种非开挖的管道埋设技术，主要通过顶推设备将需要铺设的管
道按照设计要求顶入预先挖好的工作坑，实现管道的铺设和埋设。
该技术首先对
地面影响小。
借助顶管技术敷设给排水管道，不用开挖沟槽，可直穿地下，进而
顺利完成管道敷设，不会给管道所经过路段的地面造成较大影响，防止施工过程
中出现安全问题。
最大化发挥顶管技术应用优势，使原有的线状地面开挖向点状
施工处理转变，为施工提供方便。
其次，提高环保效益。
环保性是顶管技术的一
个显著特征，其能够最大程度避免破坏地面环境，显著提升引调水管道工程施工
中的环保效益。
实际应用过程中，产生的噪声不大，不会给周围环境造成较大的
影响。
针对引调水管道工程施工，若想提升环保效果，就应注重科学运用顶管技术。
最后，具有广泛的适用范围。
顶管技术相较于以往的沟槽开挖施工方式来说，其在各种环境条件中均适合运用，从技术层面能够极大地支持引调水管道工程施工，有利于有效制定和实施施工计划。
与此同时，借助顶管技术，可以拓宽给排
水管道施工思路，即使在复杂环境下，也能够做到高效施工。
引调水管道工程施工是指根据引调水工程需要，将输水管道从水源地铺设到
受水区的施工过程。
输水管道通常采用钢管、铸铁管、塑料管等材料，其直径和
长度根据工程需要进行选择和设计。
引调水管道工程施工的目的是为了确保输水
的安全、可靠、高效，同时要减小对沿途环境的影响。
2顶管技术在引调水管道工程施工中的应用
2.1工程概况
某引调水工程顶管所用管材DN2200mmQ235B螺旋钢管，规格为
DN2250mm/2200mm（外径/内径），工程勘察资料显示该处土性主要壤土、砂壤土、淤泥质中细砂、中粗砂，顶管长度330 m，设工作井和接收井2座，顶管采用泥
水平衡工艺施工，地面至管内底深度6 m左右。
2.2顶管工作坑施工
工作坑有钢筋混凝土沉井、钢桩、地下连续墙等类型，应根据工程实际情况，结合顶管管径、埋深、地上地下构筑物、一次顶进长度及后背反力来确定。
本工
程采用钢筋混凝土沉井施工。
2.2.1钢筋混凝土沉井施工工艺流程
确定工作坑方案→场地平整和工作坑测量放样→钢筋混凝土沉井土方开挖→
基础处理→钢筋混凝土沉井分节浇筑→钢筋混凝土沉井下沉→钢筋混凝土封底→
顶背安装→沉井封顶。
2.2.2钢筋混凝土沉井制作和下沉
工程沉井设计由工作井和接收井构成，沉井土方开挖前要先进行场地平整，
对设计交付的坐标、水准点、高程桩进行复测，复测无误后按设计沉井位置坐标
测量放样，并做好水准点（易设置多个水准点）和控制点的保护工作。
基坑开挖
深度为2.5 m，基坑开挖边坡按1∶1，基坑开挖不得挠动原始基底土层，若出现
超挖时不得用土回填。
基坑基础处理采用30 cm 厚中粗砂垫层，按规范要求分层
回填夯实，用平板振动器振捣密实，砂垫层平整度一定要控制在±10 mm以内。
钢筋混凝土沉井采用分节浇筑，浇筑时用插入式震动棒做好分层振捣，严格控制
混凝土浇筑质量。
沉井采用一次下沉的方法进行施工，下沉采用人工挖土下沉，
卷扬机吊土（如地质情况为流砂土时宜采用冲水下沉）下沉过程中，要加强观测
和资料分析，每2~4 h 观测并记录一次，尤其下沉快结束阶段要加密观测，当发
现倾斜或者偏移时要及时纠正，并做好测量复核工作，确保中心线与设计一致；
做好下沉观测点标示，当沉井下沉过快、过慢时要分析原因，采取调整刃脚挖土
或更改是否排水下沉方法等措施。
沉井下沉至设计高程时，要至少观测沉井8~12 h，累计下沉降量不大于10 mm时，才可以进行封底施工。
2.3泥水平衡顶管施工技术与控制
2.3.1施工工艺流程
施工准备（测量放样）→顶进设备安装（导轨安装、洞口止水安装、后座及
千斤顶安装）→出洞（注浆设备安装、拆除挡板、出泥设备安装、通风及照明设
备安装、千斤顶顶进）→顶进施工（轴线控制、注浆、出泥、纠偏、记录）→管
道焊接（钢管打坡口、焊接、防腐）→进接收井→顶管结束（泥浆置换、测量复核、设备拆除）。
2.3.2掘进机选型
本工程顶管地质条件较复杂，且穿越壤土和砂壤土，淤泥质中细砂和中粗砂。
按照设计要求和工程地质条件，宜采用泥水平衡机头。
泥水平衡掘进机具有沉降
控制精度高，顶进速度快，便于操作和维修，施工可靠性较高。
2.3.3泥浆系统
1）注浆设备。
工程采用BW-160压浆泵。
2）压浆工艺流程。
泥浆拌浆→打开总管阀门→打开管节阀门→启动压浆设
备→送浆→关闭管节阀门→快速拆开接头→拆下管节→接到总管→重新循环→泥
浆拌浆。
2.3.4测量控制系统
1）地面控制。
在顶进过程中，要根据设计提供的基准点，利用J6经纬仪在
工作井和接收井布设控制点，并将控制点引入工作坑深坑中，用来控制管道的方
向和高程，在顶进过程中要定期进行复测，确保无偏差。
2）顶管内控制。
管道内轴向测量采用导线测量法，选用激光导向仪。
本工
程在顶管后座处架设测量平台，在掘进机尾部安装测量光靶。
通过机头内自带的
倾斜仪，计算出机头实际工作运行状态，每一节（6 m）管至少进行一次轴线测量，并定期进行轴线复测，做到边施工边测量边纠偏。
顶管内通常采用水准仪、
全站仪、连通管来进行水准测量。
2.3.5顶进施工
在顶管顶进施工前，应进行导轨、后座、顶管机、洞口止水装置及施工用电、用水、排风、排水、通道、照明等设备安装并试运转。
顶进时要通过调整千斤顶
合力中心来控制初始偏差，确保掘进机机头状态稳定、轴线顺直。
顶进过程中在
管内安装压浆管，每间隔6 m设三通阀门接至注浆孔，用软管将阀门与总管连接
起来。
压浆时必须严格按压浆操作规程操作，压力控制在0.1～0.6 MPa，且遵循“先压后顶、随顶随压、及时补浆”的原则。
在正常顶进作业中，控制人员要通
过监控显示器上仪表的数据进行适当调整，主要操纵包括控制切削刀盘位移、调
整土压力、纠偏油缸伸缩，操纵泥浆截止阀、操纵泥浆流向变换和旁通阀等。
顶
进过程中加强对需保护的建筑物及管线的施工监测，确保工程和周边环境安全。
如在顶进过程中检测数据发现超过预警值，要及时通知项目法人、监理单位、设
计单位，并研究制定应急方案，采取应急措施，防止发生质量、安全事故。
在掘
进机顶进至距接收井10 m时，组织一次对轴线和高程的全面复核，经过确认无
误后，做好接收井内的各项准备工作，当掘进机机头进入到接收井井壁后，停止
压浆。
2.3.6注浆
顶管施工结束后对管道置换注浆加固防护，注浆采用水泥—水玻璃浆液，水
灰比0.6，浆液配比为水泥水玻璃=1∶0.6,水玻璃模数2.4～3.4，浓度大于35 度，水泥浆搅拌时间要大于120 s，注浆压力大于0.25 MPa，小于0.6 MPa，注
浆速率为30 L/min，压浆由深而浅连续进行,每次提管高度为0.3 m，注浆一经
开始应保持连续进行，避免中断。
结语
顶管技术在引调水管道工程施工中的应用具有广泛的优势，能够显著提高施
工效率和降低施工成本。
在实际应用中，应根据工程实际情况选择合适的顶管机型、泥浆配方等参数，并严格控制施工过程的质量和安全。
随着科技的不断发展，顶管技术将在未来的引调水管道工程中得到更广泛的应用和推广。
参考文献
[1]陈玉叶.顶管技术在市政给排水管道施工中的运用分析[J].工程建设与设计,2022(15):187-189.
[2]朱凯华.浅谈泥水平衡顶管施工技术在市政管道工程中的实践[J].江西建材,2022(06):313-315.
[3]马世波.顶管技术在铁岭县凡河新区污水管道施工中的应用[J].水利科学
与寒区工程,2022,5(06):110-113.
[4]杨明亮.调蓄区顶管穿越管道施工技术分析[J].浙江水利水电学院学
报,2022,34(02):57-62.。
顶管技术在九江市官牌夹泵站施工中的应用
成 。第 １套 中继 间安装 在机 头 后 ２ 第 ２套 中继 间 ０ｍ，
安放 在第 １ 后 ８ ， ３套 安放 在 第 ２套 后 ８ 套 ０ｒ 第 ｎ ０ ｍ， 依 次往后 。 顶管 的顶力按 文献 ［ ］ 的公 式计 算 。 ２中
（ ）导 轨 。导 轨 由 ０ ０ １ ２ ０无 缝 钢 管 制 作 ， 支撑 的 支架 用槽 钢 和钢板 焊接 制作 ， 为保持 导轨 的稳定 性 ， 在
顶管 出洞 操作 的要 领是 一 定 要 快 速 完 成 ， 这样 可
油缸 装在 专用 的牢 固支架上 ， 端紧贴 后座 墙 ， 后 主顶 油
缸与 主顶泵 站及 控制 台采用 输 油管进行 连 接 。此 次使
以防止洞 口外 面 出 现 土 体 坍 塌 。 为 防 止 管 线 出现 偏
斜 ， 采 取 以下 措施 ： 应
顶 管技 术 在 九江 市 官 牌 夹泵 站 施 工 中 的应 用
邓 东 生 ， 毛 岚 周 奇 林 ，
（ ． 江 勘测 规 划设 计 研 究 院 建 筑 设 计 咨询 公 司 ， 北 武 汉 ４ ０ １ ； ２ 长 江 科 学 院 长 澳 公 司 ， 北 武 汉 １长 湖 ３ ０ ０ ． 湖 ４ ０ １ ； ３ 中 交二 航 局 三 公 司 九 江 分 公 司 ， 西 九 江 ３ ２ ０ ） ３ ０ ０ ． 江 ３０ ０
的过 程 ， 是顶 管 中非常 重要 的环节 ， 个过程 也是 事故 这
易发 的过 程 。
（ ）油缸 支架 。油缸 支架 用 １ ３ ８号 槽钢 焊接 成 型 ， 可承 受较 大荷 载 ， 固定 主顶油 缸 的构件 。 是 （ ）主顶 油缸 。作 为 顶 管 系统 的主 要设 备 ， ４ 主顶
顶管法施工技术(一)2024
顶管法施工技术（一）引言概述:顶管法施工技术是一种用于地下管道敷设的技术，它通过推进管道并同时开挖土层，来实现地下管道的快速敷设。
顶管法施工技术在城市市政工程和地下管线工程中得到广泛应用，并且具有高效、经济、环保等众多优势。
正文:1. 顶管法施工技术的原理及特点：- 顶管法施工技术的原理是通过推进管道并同时开挖土层，实现地下管道的安装。
- 顶管法施工技术具有高效快速、施工风险小、对地表破坏小等特点。
2. 顶管法施工技术的施工流程：- 预处理: 对施工区域进行清理，并对地下管道进行调查、勘察和设计。
- 预制准备: 根据设计和勘察情况，预制管道段，并对管道进行检测和检修。
- 顶推施工: 将预制好的管道段按照设计要求推进到目标地点，并同时进行土层开挖。
- 泥水处理: 对废弃泥浆进行处理，并确保环境不受污染。
- 管道连接: 将推进完成的管道段与现有管道连接，确保连接牢固。
3. 顶管法施工技术的施工设备：- 推进机: 用于推进管道的设备，可根据现场具体情况选择不同类型的推进机。
- 机械掘进机: 用于开挖土层、清理和加固施工区域，确保施工安全。
- 泥浆处理设备: 用于处理废弃泥浆，保证施工过程环境卫生。
4. 顶管法施工技术的质量控制措施：- 施工前的质量控制: 包括完善的施工方案、施工设备的检测和调试，确保施工顺利进行。
- 施工过程的质量控制: 包括施工人员的技术培训、工艺操作的规范执行，确保施工质量符合要求。
- 施工后的质量控制: 包括对施工完工后的管道进行检测和验收，确保管道安装质量达到标准要求。
5. 顶管法施工技术的应用领域：- 地下管线敷设: 适用于市政工程、给水、排水、天然气、石油等各类地下管线的敷设。
- 地铁、隧道工程: 适用于地铁隧道、地下交通、隧道工程中的通风管道、供电线路等的敷设。
- 输沙管道的敷设: 适用于河流淤积清淤、土方平衡等输沙管道的敷设。
总结:顶管法施工技术是一种高效、经济、环保的地下管道敷设技术，具有广泛的应用前景。
顶管法施工PPT演示课件
6
1.工作坑布置 （工作坑或基坑），按其作用分为顶进井（始发井）
和接收井两种。顶进井是安放所有顶进设备的场所，也是顶 管掘进机的始发场所，是承受主顶油缸推力的反作用力的构 筑物，供工具管出洞、下管节、挖掘土砂的运出、材料设备 的吊装、操纵人员的上下等使用。在顶进井内，布置主顶千 斤顶、顶铁、基坑导轨、洞口止水圈以及照明装置和井内排 水设备等。在顶进井的地面上，布置行车或其他类型的起吊 运输设备。接收井是接收顶管机或工具管的场所，与工作井 相比，接收井布置比较简单。
中继环示意图
10
4.管节接缝的防水 钢筋混凝土管节的接口有平口、企口和承口三
类型。管节类型不同，止水方式也不同。 （1）平口管接口及止水平口管用“T”形钢套环接口，把两 只管子连接在一起，在混凝土管和钢套环中间安装有2根齿 形橡胶圈止水。
11
5.企口接口及防水
企口管用企口式接口，用1根“q”形橡胶圈止 水。止水圈右边腔内有硅油，在两管节对接连接过程中，充 有硅油的一腔会翻转到橡胶体的上方及左边，增强了止水效 果。
16
（4）盾构机内有拼装管片的拼装机，而顶管机内没有。 （5）盾构法主要用于大断面城市地下隧道、水工隧道、公
路隧道的施工；顶管法主要适用于断面稍小一些的城市地 下管线的铺设。
17
1
土。当第一节管全部顶入土层后，接着将第二节管接在后面继 续顶进。只要千斤顶的顶力足以克服顶管时产顶管施工示意图
2
3
一.顶管施工方法分类 二.顶管施工设备 三.顶管工作坑及其附属设施 四.顶管法和盾构法主要异同点
4
顶管施工的多种分类方法分别从不同侧面强调了该方法在 某一方面的特征。 （一）按顶管管径大小划分 （二）按施工顶管的埋深划分 （三）按施工顶管的管节材料划分 （四）按顶进管道轨迹的曲直划分 （五）按一次顶进长度划分 （六）按顶管的目的及组合形式划分 （七）按顶管机的作业形式划分
DIP管道在引、调水工程中的运用探索
DIP管道在引、调水工程中的运用探索摘要：随着社会的快速发展，人们在生产、生活中对水资源的需求也与日俱增，很多地区的水资源短板日渐显著，更甚者资源型缺水地区比比皆是，由此工程性引调水就变得尤为重要。
在传统的引、调水过程中，修建明渠是最常用到的方法，但该方式占迁难度大，占地费用高，也对土地资源造成浪费。
进入到新的历史发展阶段，很多地区在引、调水过程中纷纷采用了地下埋管的输水方式，在各类管材中，DIP（球墨铸铁）管道成为首屈一指的选择，其无论在工程成本、安装工艺，还是在使用寿命、施工周期等方面都体现出了较大的优势。
关键词：DIP管道；引、调水工程；管材应用前言DIP即球墨铸铁管道，其制管材料为铸铁，为提高铸铁性能，采取措施将铸铁中的片状石墨转化为球状石墨，大大提高了机械性能，是其具有铁的本质、钢的性能。
球墨铸铁管管道在使用过程中展现出了很多优势，例如，外观光洁、机械性能良好、防腐性能优异、具备足够的延展性、密封牢靠、安装难度小。
自20世纪90年代至今，我国广泛应用该管材于引、调水工程中，认可度较高，在管道市场上占有绝对的份额。
一、简述DIP管产品的基本特点在铸铁管材中，球墨铸铁管道是极具代表性的一种，其在质量上要求铸铁管的球化等级控制在1-3级（球化率≥80%），这就使得材料本身性能极强。
退火后的球墨铸铁管，其金相组织为铁素体加少量珠光体。
早在上世纪末我国就引进了这种技术，经过几十年的长足发展，其工艺技术已经得到了较快的发展，不仅生产效率较高，而且其的产品质量也呈现出来良好的稳定性，在管道工程中应用广泛。
（一）具备良好的力学性能。
工程中人们通常使用的金属管材有离心球墨铸铁管、灰铸铁管、钢管三种。
通过比较这三种管材，离心球墨铸铁管与钢管在抗拉强度、耐性性能等方面的表现不相上下。
而与灰铸铁管相比较，离心球墨铸铁管的延伸率比较高，韧性也不错，不似灰铸铁管那般的脆性。
（二）可以节省大量的材料和资源。
依照国家的相关生产标准，生产的离心球墨铸铁管与普通的灰铸铁管，其同种规格的离心球墨铸铁管要比普通的灰铸铁管在平均质量上要轻将近一半，而且普通灰铸铁管的使用性能要远远低于离心球墨铸铁管，由此可见，离心球墨铸铁管可以节省大量的生铁资源。
07 顶管法施工
1）沉井支护工作井承压壁后靠土体的稳定验算
无绝对把握的前提下，F1及F2均不予考虑。 若不考虑 F1 及 F2 ，一般采用下式进行沉井承压壁后靠 土体的稳定性验算：
P
Fp Fa S
S为沉井稳定系数，一般取S＝1.0~1.2。土质越差，S的 取值越大。
7.1 引言
顶管法施工示意图
7.1 引言
发展：近年来，头部和管节分开顶进的盾构式工具管的出现， 中继接力技术的形成，促进了顶管法施工技术的应用。 顶管施工优点：环境破坏小，施工周期短，综合成本低，社 会效益显著。 应用：穿越公路、铁路、河流与地上建筑物的地下管线施工 中；大直径油气管道以微型隧道方式顶进穿越。 顶管法常用混凝土管，每节管的长度为2.5~3m，重量以不超 过10t为宜。 顶管按挖土方式的不同分为：机械开挖顶进、挤压顶进、水 力机械开挖和人工开挖顶进 。 顶进的施工设备主要有：顶进工具管、开挖排泥设备、中继 接力环、后座顶进设备。
P 2F1 F2 Fp Fa
7.3 顶管的工程设计
7.3.3 顶管承压壁后靠土体的稳定验算
1）沉井支护工作井承压 壁后靠土体的稳定验算
1 F1 p a HB1 2
F2 W
Fp—沉井承压井壁的总被动土压力（kN） Fa—沉井顶向井壁的总主动土压力（kN）
7.3 顶管的工程设计
实质上是方形或圆形的小基坑，其支护类型同普通基坑， 其平面尺寸较小，支护经常采用钢筋混凝土沉井和钢板 桩。 管径≥1.8m或顶管埋深≥5.5m时普遍采用钢筋混凝土沉井 作为顶进工作井。 沉井作为工作井时，一般采用双向顶进； 采用钢板桩支护工作井时，一般采用单向顶进。
复杂环境下顶管工作井施工技术研究
复杂环境下顶管工作井施工技术研究摘要：本文对复杂环境下的顶管施工技术进行了综述，并对其进行了研究。
通过对传统顶管施工技术的分析，指出复杂环境对顶管施工的影响；针对以上问题，本研究采用理论分析和优化的方法，并结合工程实例对其应用效果进行验证。
研究结果表明：在复杂环境中，采取合理的防水防渗措施，能有效地提高工程的质量和安全性。
关键词：复杂环境、顶管工作井、施工技术、防水防渗顶管施工是城市建设的一项重要内容，但施工环境复杂，施工难度大。
复杂的地质条件，高水位，软弱土层，密集的地下管线，给工程建设带来了诸多的不确定性与风险性。
为解决这一难题，防水防渗技术就显得尤为重要。
鉴于此，本项目拟通过对复杂环境下顶管施工工艺的综合分析，着重探讨复杂环境下顶管工作井施工技术的应用与效果，以期为工程技术人员提供借鉴与参考。
一、复杂环境下顶管工作井施工技术综述1.1传统顶管工作井施工技术传统顶管施工工艺是一种在复杂环境中施工的常规施工工艺，传统工艺最大的特点是施工工艺相对简单，所用设备与工具较为成熟、稳定。
传统的顶管施工工艺主要包括以下几个关键工序：首先要做的就是开井，为下一步管线的安装及施工做准备，施工人员采用人工或机械设备开挖顶管井筒，为了保证钻孔的稳定与安全，在钻孔时必须考虑到地下结构，土壤状况，附近的管线。
其次是对井筒进行支撑，立井支护的作用是保证施工期间井筒稳定，防止地层垮塌，在传统的顶管施工中，通常采用搅拌桩、注浆法、立壁钢模板法等，这些支护技术能有效地维护井筒的稳定，保证了施工的顺利进行。
井底准备工作主要是对沉积物进行清理，使之符合施工要求。
传统顶管施工中，施工人员常采用挖土机、水泵等设备对井筒底部进行清理，然后填砂、喷砂等处理措施，以提高井筒的稳定性及承载力。
最后，进行顶管铺设、接头等工序，当钻孔，立井，井底准备就绪后，工人们就可以开始铺设顶管并连接。
目前常用的方法是将顶管分段送进井内，用扣件或焊接等方法将各节管连接在一起。

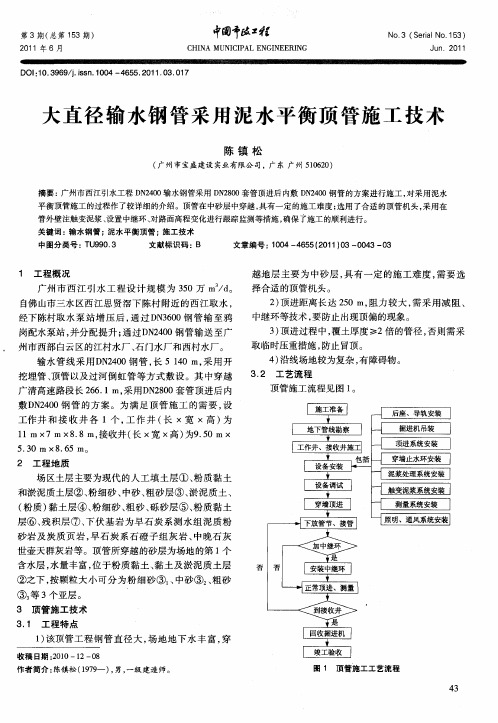

大直径输水钢管采用泥水平衡顶管施工技术
