丹佛斯变频器FC360使用说明
丹佛斯变频器操作方法
丹佛斯变频器操作方法如图1.数字显示器2.菜单键和指示灯—用于更改参数和切换显示功能3.导航键和指示灯4.操作键和指示灯初始调试首先按Quick Menu按钮，然后进入参数组参数0—01 语言上下键选择，OK键确定参数1—20 电动机功率设置电动机铭牌功率参数1—22 电动机电压设置电动机铭牌电压参数1—23 电动机频率设置电动机铭牌频率参数1—24 电动机电流设置电动机铭牌电流参数1—25 电动机额定转数设置电动机铭牌转数丹佛斯常见故障排除及排除方法1、过热过热，也是我们平时会碰到的一个故障。
那我们首先会想到散热风扇是否运转，丹佛斯在风扇控制上采用了on/off控制方式，通过温度传感器采样温度信号，用斩波电路调整输出电压达到控制风扇转速的目的，即省了电，又延长了风扇的寿命。
其次我们也要检查散热通道是否畅通，有无堵塞现象。
对于大功率45kw以上的变频器在安装上一定要注意机器必须安装在平整，垂直无间隔物的表面，原因在于丹佛斯变频器出厂时不提供背板，所以风道是敞开的，不利于散热，我们发现很多丹佛斯变频器过热都是由于安装问题而导致的。
2、限流运行在平时运行中我们可能会碰到变频器提示电流极限。
对于一般的变频器在限流报警出现时不能正常平滑的工作，电压(频率)首先要降下来，直到电流下降到允许的范围，一旦电流低于允许值，电压(频率)会再次上升，从而导致系统的不稳定。
丹佛斯变频器采用内部斜率控制，在不超过预定限流值的情况下寻找工作点，并控制电机平稳地运行在工作点，并将警告信号反馈客户，依据警告信息我们再去检查负载和电机是否有问题。
3、欠压故障欠压故障，当出现欠压故障时，我们首先应该检查输入电源是否缺相，假如输入电源没有问题那我们就要检查整流回路是否有问题，丹佛斯小功率37kw以下的变频器采用的是单个的全桥不可控整流器，而45kw以上的变频器则采用了半控全桥整流，整流桥缺相可能导致欠压报警。
对于小功率机器预充电回路接触器有问题也有可能导致欠压报警。
丹佛斯变频器说明书
丹佛斯变频器（一）按键功能：（DISPLAY/STA TUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
（QUICK MENU）键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
（MENU）键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
（CHANGE DA TA）键用于在菜单模式或快速菜单模式下改变所选参数。
（CANCEL）键用于取消所选参数。
（OK）键用于确定和储存所选参数。
（+/-）键用于选择或改变所选参数。
这些键也可在显示模式下使用。
（〈〉）键用于选择参数组和在改变数字参数时移动光标。
（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。
（JOG）键被按下时，它会将输出频率改变为预设的频率。
（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT变频器。
该键始终处于有效状态，但不能超越由端子发出的停止命令。
操作步骤：1、按（MENU）键进入功能菜单。
2、按（+/-）或（〈〉）键选择参数。
3、按（CHANGE DATA）键进入数据改变模式。
4、按（+/-）键改变数据值。
5、按（OK）键存储改变的数据。
6、按（DISPLAY/STATUS）键返回到正常模式。
变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/2：电流信号零点故障（NO MOTOR）警告/3：无电机（MAINS PHASE LOSS）警告/4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/8：欠电压（INVERTER TIME）警告/9：逆变器过载（MOTOR TIME）警告/10：电机温度过高（MOTOR THERMISTOR）警告/11：电机过热（热敏电阻）（TORQUE LIMIT）警告/12：过转矩极限（OVERCURRENT）警告/13：过电流（EARTH FAULT）14：接地电流（SWITCH MODE FAULT）15：载波模式故障（CURR.SHORT CIRCUIT）16:短路(STD BUSTIMEOUT)警告/17:总线无信号(HPFB BUS TIMEOUT)警告/18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)21:自动适配正常(BRAKE TEST FAILED)警告和22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100% (BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)27:电机U相缺失(MISSING MOT.PHASE V)28:电机V相缺失(MISSING MOT.PHASE W)29:电机W相缺失(QUICK DISCHARGE NOT OK)30:快速放电不正常。
丹佛斯变频器操作说明
韻㈣解观8 W *世幽鸽敷醐敝翻的聘擱⅛ (9NlNaVM)号哥(NO)财醃骗临的馳g≡ £中¾≡桦黜躺冀•豳釧幅劉懾e≡辭屋SO蜩鮒罪“巾昭Iil翹钿。
i⅛i⅛≡≡ι £[⅛ι^≡^≡ P 坐般鼬* Iim i≡i2，½≡δ⅛⅛ P 购鶴S≡ 釧≡'s 馳轿T≡ E 翩她≡S Z豐M I≈msι^≡⅛f∣•MK UJε 卿∏Λ播弼释牖題離鵬虞■刪圈擱進说辭Oi搁韓ΠΛKfeft删胁(S 8®跚搁)Q ■鶴搁H-認虫鱷麵口A≡3≡dσι ■■讀示屏聶LCD 删俪■ T IfflWSg!W* Ii示髓≡ra瀬/融中謬。
■瀏獗删勰分衲別细分按漑於濃騎模琳鯛參決τaι≡8smw≡ *第-厅用任持飜示操作临下SEIB鉤賊說明磯二行揀示8≡）證“第二厅前了齣或谿2那任畝況下牒爾⅛sss≡≡t≡*第三行-曲空白■它用於騎馨軾下腿细號嶋輔鮒细組頼挪*瓢厅用於弔那軾下騎般文字或側翱據軾下騎鱷细的勲或麴≡ •箭頭騎髓躋方向、並且同髒示在麴004癮鹏殡疽肄釦齡:俵勒炖肄临訓和擢劇騎於石方並閃動。
IDlSPLAY/STATUS］可選離禱蹶做凝單或義輾趣骐腮，［QUICK MENU］可症入険表軍麴-也可在驱表艱表範髒珑≡f簸iIMENuI丸丽勺礪參執也巧描及快港肄2髓»•第-行口⅛Ξfj 輒行[CHANGE DATA]可更改戎單或快逸表單⅞M式下所選擇的設定* [CANCEL]取消史改選迁:的蔘數設定- [OKJ砖認選丄參數的車改SS定4[÷A]用於選擇或改翌所選蔘数• [<>]用於選擇蔘數組和在改變數字値參戟時移動光嘿-[STOpyRESETJ可用於停止馬達連作或便愛頻器跳脫後重新幺訓祗注皂幸小014 ^⅛'2..√1⅛√Λ:7/ [STOP; RESET]淤握匸勻效狀態下按下此鍵後第二行顯示將會閃爍* [JCX3]可用於將晦出頻率改矍為頊設旳頻率（寸動頻率）。
丹佛斯变频器说明书
丹佛斯变频器按键功能：（DISPLAY/STATUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
（QUICK MENU）键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
（MENU）键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
（CHANGE DATA）键用于在菜单模式或快速菜单模式下改变所选参数。
（CANCEL）键用于取消所选参数。
（OK）键用于确定和储存所选参数。
（+/-）键用于选择或改变所选参数。
这些键也可在显示模式下使用。
（〈〉）键用于选择参数组和在改变数字参数时移动光标。
（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。
（JOG）键被按下时，它会将输出频率改变为预设的频率。
（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT变频器。
该键始终处于有效状态，但不能超越由端子发出的停止命令。
操作步骤：1、按（MENU）键进入功能菜单。
2、按（+/-）或（〈〉）键选择参数。
3、按（CHANGE DATA）键进入数据改变模式。
4、按（+/-）键改变数据值。
5、按（OK）键存储改变的数据。
6、按（DISPLAY/STATUS）键返回到正常模式。
变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/报警2：电流信号零点故障（NO MOTOR）警告/报警3：无电机（MAINS PHASE LOSS）警告/报警4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/报警8：欠电压（INVERTER TIME）警告/报警9：逆变器过载（MOTOR TIME）警告/报警10：电机温度过高（MOTOR THERMISTOR）警告/报警11：电机过热（热敏电阻）（TORQUE LIMIT）警告/报警12：过转矩极限（OVERCURRENT）警告/报警13：过电流（EARTH FAULT）报警14：接地电流（SWITCH MODE FAULT）报警15：载波模式故障（CURR.SHORT CIRCUIT）报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100%(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。
丹佛斯变频器说明书
丹佛斯变频器【1 】按键功效：（DISPLAY/STATUS）键用于选择显示模式或者从快速菜单模式.菜单模式变回显示模式.（QUICK MENU）键用于在快速菜单模式下进行参数编程.可以从快速菜单和菜单模式之间直接转换. （MENU）键用于对所有参数进行编程.可以从菜单模式和快速菜单模式之间直接转换.（CHANGE DATA）键用于在菜单模式或快速菜单模式下转变所选参数.（CANCEL）键用于撤消所选参数.（OK）键用于肯定和储存所选参数.（+/-）键用于选择或转变所选参数.这些键也可在显示模式下应用.（〈〉）键用于选择参数组和在转变数字参数时移动光标.（STOP/RESET）键用于停滞电机运作或用于VLT变频器跳闸后从新复位.（JOG）键被按下时,它会将输出频率转变成预设的频率.（FWD/REV）键转变在操纵器显示屏上用箭头指导的电机扭转偏向,（START）键用于启动经由过程（STOP/RESET）键停动的VLT变频器.该键始终处于有用状况,但不克不及超出由端子发出的停滞敕令.操纵步调：1、按（MENU）键进入功效菜单.2、按（+/-）或（〈〉）键选择参数.3、按（CHANGE DATA）键进入数据转变模式.4、按（+/-）键转变数据值.5、按（OK）键存储转变的数据.6、按（DISPLAY/STATUS）键返回到正常模式.变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/报警2：电流旌旗灯号零点故障（NO MOTOR）警告/报警3：无电机（MAINS PHASE LOSS）警告/报警4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/报警8：欠电压（INVERTER TIME）警告/报警9：逆变器过载（MOTOR TIME）警告/报警10：电机温渡过高（MOTOR THERMISTOR）警告/报警11：电机过热（热敏电阻）（TORQUE LIMIT）警告/报警12：过转矩极限（OVERCURRENT）警告/报警13：过电流（EARTH FAULT）报警14：接地电流（SWITCH MODE FAULT）报警15：载波模式故障（CURR.SHORT CIRCUIT）报警16:短路(STD BUSTIMEOUT)警告/报警17:尺度总线无旌旗灯号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无旌旗灯号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:掌握卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:主动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100%(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温渡过高(MISSING MOT.PHASEU)报警27:电机U相缺掉(MISSING MOT.PHASE V)报警28:电机V相缺掉(MISSING MOT.PHASE W)报警29:电机W相缺掉(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。
丹佛斯变频器说明书

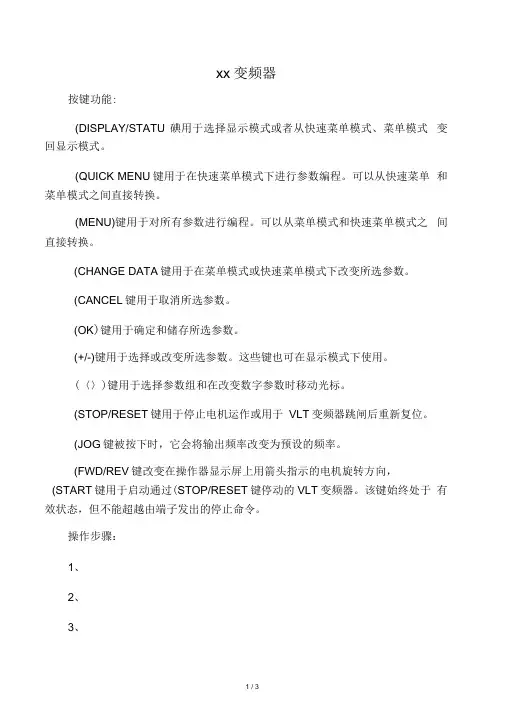

xx变频器按键功能:(DISPLAY/STATU碘用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
(QUICK MENU键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
(MENU)键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
(CHANGE DATA键用于在菜单模式或快速菜单模式下改变所选参数。
(CANCEL键用于取消所选参数。
(OK)键用于确定和储存所选参数。
(+/-)键用于选择或改变所选参数。
这些键也可在显示模式下使用。
(〈〉)键用于选择参数组和在改变数字参数时移动光标。
(STOP/RESET键用于停止电机运作或用于VLT变频器跳闸后重新复位。
(JOG键被按下时，它会将输出频率改变为预设的频率。
(FWD/REV键改变在操作器显示屏上用箭头指示的电机旋转方向，(START键用于启动通过(STOP/RESET键停动的VLT变频器。
该键始终处于有效状态，但不能超越由端子发出的停止命令。
操作步骤：1、2、3、4、5、6、按(MENU)键进入功能菜单。
按(+/-)或(〈〉)键选择参数。
按(CHANGE DATA键进入数据改变模式。
按(+/-)键改变数据值。
按(O的键存储改变的数据。
按(DISPLAY/STATUSt返回到正常模式。
变频器故障内容(10VOLTLOW 警告1 ：低于10V(LIVE ZERO ERRO噜告/报警2:电流信号零点故障(NO MOTOR警告/报警3:无电机(DC LINK VOLTAGELO哗告6:低电压警告(DC LINK OVERVOL诰告7:过电压(DC LINK UNDERVOL诰告/报警8:欠电压(INVERTER TIME警告/报警9:逆变器过载(MOTOR TIME警告/报警10：电机温度过高(MOTOR THERMISTO曜告/报警11：电机过热(热敏电阻) (TORQUE LIMIT警告/报警12:过转矩极限(OVERCURREN啪告/报警13:过电流(EARTH FAULT报警14:接地电流(SWITCH MODE FAULT 报警15:载波模式故障 (CIRCUIT 报警16:短路(STD BUSTIMEOUT)告/报警17:标准总线无信号 (HPFB BUS TIMEOUT)告/报警18:HPFB 总线无信号 (EE ERROR POWER CARD) 19:电源卡 EEPRO 观障 (EE ERROR CTRL CARD) 20:控制卡 EEPROMft 障 (AUTO MOTOR ADAPT OK 辩21:白动适配正常(BRAKE RESISTOR FAULT) 23:制动电阻故障(BRAKE PWR WARN 100g 24:制动电阻率 100% (BRAKE IGBT FAULT 店25:制动晶体管故障 (HEAT SINK OVER TEMP& 26:散热器温度过高 (MISSING 报警27:电机U 相缺失(QUICK DISCHARGE NOT OKf 30:快速放电不正常(BRAKE TEST FAIL孑和报警22:制动核查中的故障。
丹佛斯变频器说明书
丹佛斯变频器按键功能： (DISPLAY/STATU)S 键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
(QUICK MENU键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
(MENU键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
(CHANGE DATA键用于在菜单模式或快速菜单模式下改变所选参数。
(CANCEL 键用于取消所选参数。
(OK键用于确定和储存所选参数。
( +/- )键用于选择或改变所选参数。
这些键也可在显示模式下使用。
(〈〉)键用于选择参数组和在改变数字参数时移动光标。
(STOP/RESET键用于停止电机运作或用于VLT变频器跳闸后重新复位。
( JOG) 键被按下时，它会将输出频率改变为预设的频率。
(FWD/REV键改变在操作器显示屏上用箭头指示的电机旋转方向，(START键用于启动通过(STOP/RESET)键停动的VLT变频器。
该键始终处于有效状态，但不能超越由端子发出的停止命令。
操作步骤：1、按( MENU 键进入功能菜单。
2、按( +/- )或(〈〉) 键选择参数。
3、按(CHANGE DATA®进入数据改变模式。
4、按( +/- )键改变数据值。
按(0K键存储改变的数据。
5、6 按(DISPLAY/STATUS键返回到正常模式变频器故障内容(10VOLTLOW警告1：低于10V(LIVE ZERO ERROR警告/报警2:电流信号零点故障(NO MOTOR警告/报警3:无电机(MAINS PHASE LOSS 警告/报警4:缺相(DC LINK VOLTAGE HIG )警告5:高电压警告(DC LINK VOLTAGELOV 警告6:低电压警告(DC LINK OVERVOLT 警告 7:过电压(DC LINK UNDERVOLT 警告/报警8:欠电压(INVERTER TIME 警告/报警9:逆变器过载(MOTOR TIME 警告/报警10:电机温度过高(TORQUE LIMIT 警告/报警12:过转矩极限(OVERCURREN 警告 / 报警 13:过电流(EARTH FAULT 报警14 :接地电流(SWITCH MODE FAU )服警15:载波模式故障(CURR.SHORT CIRCUIT 报警 16:短路(STD BUSTIMEOUT)告/报警17:标准总线无信号 (HPFB BUS TIMEOUT 警告/ 报警 18:HPFB 总线无信号 (EE ERROR POWER CAI 警告 19:电源卡 EEPROM 故障 (EE ERROR CTRL CARD)告 20:控制卡 EEPROM 故障 (AUTO MOTOR ADAPT OK 警 21:自动适配正常(BRAKE TEST FAILED 警告和报警22:制动核查中的故障 (BRAKE RESISTOR FAUL 警告23:制动电阻故障(BRAKE PWR WARN 100警%告) 24:制动电阻率 100% (BRAKE IGBT FAULT 警告25:制动晶体管故障 (HEAT SINK OVER TEMP )告26:散热器温度过高 (MISSING MOT.PHASE 报警27:电机U 相缺失(MISSING MOT.PHASE V 报警 28:电机 V 相缺失 MOTOR THERMIST ) 告 / 报警 11:电机过热(热敏电阻)(MISSING MOT.PHASE W报警29:电机W 相缺失(QUICK DISCHARGE NOT O报警30:快速放电不正常。
[整理]丹佛斯变频器说明书.
![[整理]丹佛斯变频器说明书.](https://img.taocdn.com/s3/m/2ee5136e02020740bf1e9b33.png)
丹佛斯变频器按键功能：（DISPLAY/STATUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
（QUICK MENU）键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
（MENU）键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
（CHANGE DATA）键用于在菜单模式或快速菜单模式下改变所选参数。
（CANCEL）键用于取消所选参数。
（OK）键用于确定和储存所选参数。
（+/-）键用于选择或改变所选参数。
这些键也可在显示模式下使用。
（〈〉）键用于选择参数组和在改变数字参数时移动光标。
（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。
（JOG）键被按下时，它会将输出频率改变为预设的频率。
（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT变频器。
该键始终处于有效状态，但不能超越由端子发出的停止命令。
操作步骤：1、按（MENU）键进入功能菜单。
2、按（+/-）或（〈〉）键选择参数。
3、按（CHANGE DATA）键进入数据改变模式。
4、按（+/-）键改变数据值。
5、按（OK）键存储改变的数据。
6、按（DISPLAY/STATUS）键返回到正常模式。
变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/报警2：电流信号零点故障（NO MOTOR）警告/报警3：无电机（MAINS PHASE LOSS）警告/报警4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/报警8：欠电压（INVERTER TIME）警告/报警9：逆变器过载（MOTOR TIME）警告/报警10：电机温度过高（MOTOR THERMISTOR）警告/报警11：电机过热（热敏电阻）（TORQUE LIMIT）警告/报警12：过转矩极限（OVERCURRENT）警告/报警13：过电流（EARTH FAULT）报警14：接地电流（SWITCH MODE FAULT）报警15：载波模式故障（CURR.SHORT CIRCUIT）报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100%(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用说明
一、FC360的功能
二、FC360本机面板使用HandON
从出厂设定开始（未接控制线），首先，按【OffReset】键使变频器处于停止状态，设定参数5-12改为【0】，退出到Status状态，这时，还是【OffReset】键上的灯亮，按【OK】键，面板中心显示4位数值，设定手动频率，上下键增减，右键可窜位，设定好后，按【Handon】键计开始运行，运行过程中直接按键改变数值则立即更改输出。
按【OffReset】键停止。
设定的频率值将保持，再次按【Handon】键，将从运行最后的设定值。
三、FC360参数设定方法：
通用的参数设定方法：首先，按【OffReset】键使变频器处于停止状态，按【MENU】键显示OM1状态此时在按一次【MENU】键则进入菜单1模式，按上键或下键可以修改参数组号，按【OK】进入此参数组，按上下键找到你需要改的参数号，按【OK】键该设定参数值闪烁，按上下键修改参数值（功能代码），若按【ok】键保存此次修改的参数。
若按【back】键则取消修改。
四、参数初始化
修改参数14-22设定为2（初始化），然后从新上电，此时报警为A80,按【OffReset】键复位后红色报警等已灭，但显示窗口仍有A80报警显示，变频器需再次从新上电。
五、参数复制到LCP面板。
修改参数0-50参数，当0-50，设为【1】所有参数到LCP，从变频器拷贝参数到面板，等待完成。
设为[2]则把面板中参数拷贝到变频器，从LCP传所有参数。
完成后参数自动改为【0】。
六、使用同步电机的设定步骤
按下表设定：
1、首先，设定1-00,1-01,1-10，及1-24,1-25,1-26（按电机铭牌）
2、电机自学习AMA，设定1-29，为【1】，按OK键，按【Handon】键，等待，经过一段时间，会显示“按【OK】键完成AMA”，按下【OK】键完成。
3、输入电机反电动势1-40；输入电缆长度1-42
4、输入其它参数；
5、试运行。
七、在ProfiBUSDP通讯中的问题。
DP通讯，按说明书实例配置步骤，配置自己的通讯。
1、安装GSD文件，
2、在网络上添加新设备，FC-360（图是FC300的）
3、选择PPO类型
4、设定变频器地址：9-18
变频器8-30为【0】，FC协议；
5、联机，看变频器是否还有W34报警。
如有重新上电。
6、通讯指令：命令内容
控制字“047C”变频器启动，
“043C”变频器停止；
变频器接受的命令内容可以在16-00中查看，如果是047C,则字节为正序，如果是7C04，则需要交换高低字节的顺序；所有通讯字都需要处理。
包括设定值等。
设定值16#0-4000对应参考值0-100%。
7、通讯内容：
写入变频器参数在9-15中设定，9-15是一个数组（0-9），（0）固定为控制字1680；（1）固定为总线设定信号1682；其它可以选择。
从变频器读出参数在9-16中设定，9-16是一个数组（0-9），（0）固定为状态字1603；（1）固定为实际转速值1605；其它可以选择。
